Prรญklad diagnostiky porรบch vlhnutia spodnej stavby
Galรฉria(7)

Prรญklad diagnostiky porรบch vlhnutia spodnej stavby

Partneri sekcie:

Vlhnutie alebo zatekanie do spodnej stavby sa prejavuje tak vย starรฝch stavbรกch, ako aj vย novostavbรกch. Kรฝm vย starรฝch stavbรกch sรบ prรญฤiny tohto javu skรดr oฤakรกvanรฉ aย odรดvodniteฤพnรฉ, vย novostavbe sรบ neลพiaduce. Vzhฤพadom na รบroveลˆ sรบฤasnรฉho poznania problematiky hydroizolaฤnej techniky aย pri jestvujรบcej materiรกlovej zรกkladni hydroizolaฤnรฝch vรฝrobkov moลพno tento jav sprรกvne diagnostikovaลฅ aย na zรกklade toho aj navrhnรบลฅ aย stanoviลฅ sprรกvnu metodiku.

Etapy vzniku porรบch
Vznik porรบch ovplyvลˆujรบ dve etapy. Je to etapa projektovania aย etapa realizรกcie. Etapa projektovania je domรฉnou projektanta, vย ktorej mรดลพe preukรกzaลฅ svoje znalosti aย skรบsenosti. Dรดleลพitรบ รบlohu tu zohrรกva:

kvalita podkladovรฝch materiรกlov, zย ktorรฝch projekt vychรกdza,
  • podrobnosลฅ รบdajov zรญskanรฝch hydrogeologickรฝm prieskumom,
  • projektantova znalosลฅ zรกsad nรกvrhu hydroizolรกciรญ,
  • projektantova skรบsenosลฅ zรญskanรก poznatkami zย praxe,
  • projektantova schopnosลฅ prijรญmaลฅ sprรกvne zรกvery vychรกdzajรบce zย dodanรฝch podkladov,
  • poznanie kvality izolaฤnรฝch materiรกlov, vhodnosลฅ ich nรกvrhu do konkrรฉtnych podmienok aย moลพnosti ich kombinรกciรญ.
    ย
Etapa realizรกcie si vyลพaduje prรญsne dodrลพiavanie technologickรฝch postupov odporรบฤanรฝch vรฝrobcami. Hydroizolaฤnรฉ prรกce sรบ nรกroฤnรฉ ลกpeciรกlne prรกce, ktorรฉ by mali uskutoฤลˆovaลฅ len zaลกkolenรญ pracovnรญci sย odbornou zruฤnosลฅou. Tomu by malo zodpovedaลฅ aj ich technickรฉ vybavenie.

Prejavy neลพiaduceho pรดsobenia vody aย vlhkosti
Vย dรดsledku pรดsobenia zemnej vlhkosti aย vody na steny aย podlahy suterรฉnov sa prejavujรบ vรฝkvety, pleseลˆ, naruลกenie aย opadรกvanie omietok, poruchy podlรกh, premokanie, zneฤistenie aย pretekanie vody. Vnรบtornรฉ prostredie strรกca na kvalite, stรกva sa nevyuลพiteฤพnรฝm aย zdraviu ลกkodlivรฝm. Vย montovanรฝch konลกtrukciรกchย  sa navฤบhanie najviac prejavuje vย miestach stykov konลกtrukฤnรฝch prvkov, ฤo mรก za nรกsledok korรณziu vรฝstuลพe.

Tehlovรฉ murivo nasรกva kapilรกrami vlhkosลฅ, ฤรญm strรกca tepelnoizolaฤnรฉ vlastnosti, aย poruลกenรญm ลกtruktรบry sa zniลพuje jeho pevnosลฅ. Vรฝraznรฉ chyby sa prejavujรบ na budovรกch postavenรฝch na vodonepriepustnรฝch alebo slabo priepustnรฝch hutnรฝch pรดdach (hlinitopiesฤitรฉ pรดdy, hliny, sliene). Na obvodovรฉ konลกtrukcie suterรฉnov nachรกdzajรบcich sa na svahovitom terรฉne tlaฤia veฤพkรฉ objemy povrchovej aย filtraฤnej vody. Kย poruchรกm mรดลพe dochรกdzaลฅ aj napriek vybudovanej drenรกลพi pred stenami aย pod podlahou suterรฉnov, aย to zย dรดvodu jej nefunkฤnosti alebo nevhodne navrhnutej hydroizolรกcie vzhฤพadom na skutoฤnรฉ zaลฅaลพenie vodou, ktorรฉ na stavbu pรดsobรญ.

Vย praxi sa takisto vyskytujรบ prรญpady nadmernej vlhkosti konลกtrukciรญ nachรกdzajรบcich sa vย dobre priepustnรฝch pรดdach aย zatopenie suterรฉnov vย ฤase dlhodobรฝch daลพฤov. Nรกklady na odstrรกnenie porรบch sรบ vลกeobecne vysokรฉ, ich vรฝลกka mรดลพe niekoฤพkonรกsobne prekroฤiลฅ nรกklady na zhotovenie zodpovedajรบcich hydroizolaฤnรฝch opatrenรญ.

Prejavy vlhnutia konลกtrukciรญ mรดลพu vzniknรบลฅ vย dรดsledku:

  • nedostatoฤnรฝch informรกciรญ oย obklopujรบcom prostredรญ aย jeho vplyve na steny aย podlahy suterรฉnov,
  • podcenenia vรฝsledkov zรญskanรฝch hydrogeologickรฝm prieskumom vย procese projektovania,
  • nereลกpektovania normou stanovenรฝch predpisov pre nรกvrh hydroizolaฤnรฉho systรฉmu pre konkrรฉtne prostredie,
  • nekvalitnej prรกce aย nedodrลพania technologickรฝch zรกsad aย postupov platnรฝch pre realizรกciu jednotlivรฝch typov hydroizolaฤnรฝch konลกtrukciรญ.


Prรญklad diagnostiky poruchy vlhnutia spodnej stavby

Nรกsledky porรบch vzniknutรฝch vplyvom neลพiaduceho pรดsobenia vlhkosti aย vody je najlepลกie ukรกzaลฅ na konkrรฉtnom prรญklade. Vย danom prรญpade iลกlo oย podpivniฤenรบ budovu, kde suterรฉn, respektรญve prvรฉ podzemnรฉ podlaลพie boli realizovanรฉ na zรกkladovej doske vย kombinรกcii so ลพelezobetรณnovรฝmi stenami โ€“ t. j. na ลพelezobetรณnovej vani. Izolรกcia bola realizovanรก zย hydroizolaฤnรฝch asfaltovanรฝch pรกsov.

Prรญklad merania teploty aย relatรญvnej vlhkosti vzduchu

Predpokladanรฉ prรญฤiny vlhnutia
Na zรกklade dostupnej odbornej literatรบry, projektovej dokumentรกcie ako aj uvedenรฝch osobnรฝch obhliadok moลพno รบvodom predpokladaลฅ nasledovnรฉ vedeckรฉ hypotรฉzy prรญฤin vlhnutia vnรบtornรฝch deliacich aย obvodovรฝch stien suterรฉnu analyzovanej budovy:

  • kondenzรกcia vlhkosti vย ฤase vypnutia vzduchotechnickรฉho zariadenia,
  • prenikajรบca spodnรก voda netesnou hydroizolรกciou,
  • vlhnutie spรดsobenรฉ zatiaฤพ neznรกmymi vnรบtornรฝmi prรญฤinami.

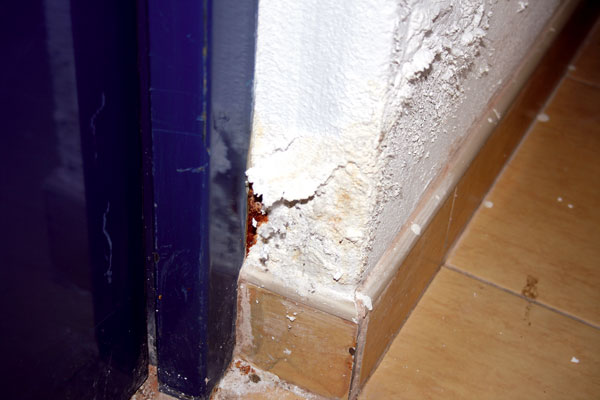

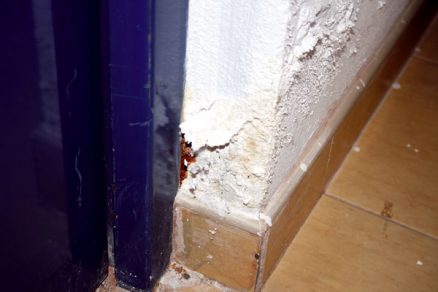

Na zรกklade vizuรกlneho hodnotenia vlhkostnรฉho stavu konลกtrukciรญ suterรฉnu analyzovanej budovy moลพno konลกtatovaลฅ, ลพe vlhkosลฅ sa prejavuje vย zรณne nad podlahou na vลกetkรฝch deliacich konลกtrukciรกch, sย vรฝraznejลกรญmi prejavmi pri oceฤพovรฝch zรกrubniach. Proces prirodzenรฉho odparovania transportoval na povrch soli tak na deliacich stenรกch, ako aj na dlaลพbe vย bahennej kuchyni. Prejavy vlhkosti na betรณnovรฝch stenรกch sรบ len mierne alebo sa vรดbec neobjavili.

Vรฝsledky experimentรกlnych meranรญ na mieste
Na stanovenie prรญฤiny vlhnutia spodnej stavby sa javรญ ako najdรดleลพitejลกie stanoviลฅ sprรกvnu metodiku, aย tรฝm postup pri potvrdzovanรญ, resp. vyluฤovanรญ jednotlivรฝch moลพnรฝch prรญฤin vzniku danรฉho problรฉmu. Vย konkrรฉtnom prรญpade experimentรกlne overovanie vย priestoroch aย na konลกtrukยญciรกch analyzovanej budovy moลพno metodicky rozdeliลฅ do nasledovnรฝch ฤastรญ:

  • experimentรกlne merania vnรบtornej teploty aย vlhkosti โ€“ predpokladanรก kondenzรกcia vodnej pary obsiahnutej vo vzduchu,
  • meranie hmotnostnej vlhkosti vย odobratรฝch vzorkรกch,
  • chemickรฝ rozbor vlhkosti obsiahnutej vย murive โ€“ predpokladรก sa zatekanie nefunkฤnou hydroizolรกciou,
  • sondy do podlahy vย blรญzkosti zavlhnutรฝch deliacich stien โ€“ odhalenie skrytรฝch prรญฤin.


Kondenzรกcia vodnej pary

Vย prvej etape bolo potrebnรฉ potvrdiลฅ, resp. vylรบฤiลฅ, ลพe analyzovanรฉ prรญฤiny vznikli vplyvom kondenzรกcie vodnej pary vย uvedenรฝch problรฉmovรฝch miestach. Zย toho dรดvodu bolo zrealizovanรฉ veฤพkรฉ mnoลพstvo meranรญ teploty vnรบtornรฉho vzduchu, teploty vnรบtornรฉho povrchu konลกtrukcii, ako iย relatรญvnej vlhkosti vnรบtornรฉho vzduchu.

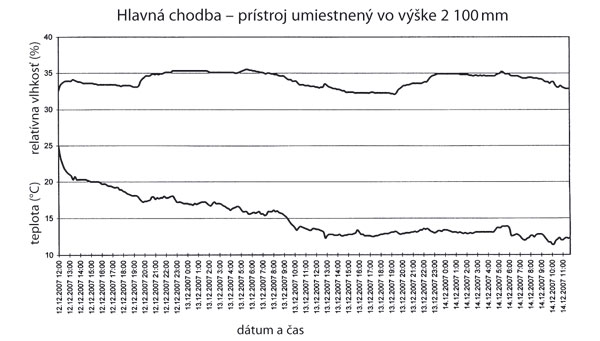

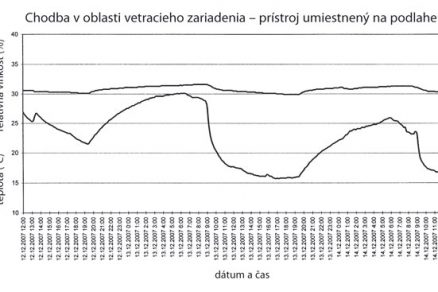

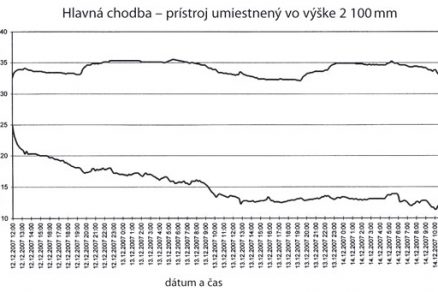

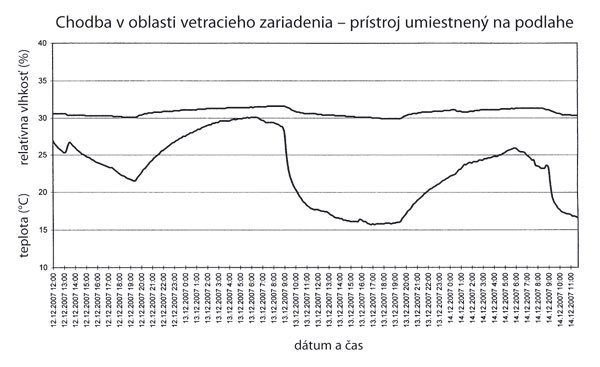

Merania sa uskutoฤnili vo viacerรฝch miestnostiach, vย prvej etape iba vo vybranรฝch miestach. Neskรดr, vย druhej etape, sa merali uvedenรฉ veliฤiny na viacerรฝch miestach vo zvislรฝch prierezoch. Prรญklad vรฝsledkov merania uvรกdza graf. Zย analรฝzy dosiahnutรฝch vรฝsledkov bolo moลพnรฉ vo vลกeobecnosti konลกtatovaลฅ, ลพe analyzovanรฉ problรฉmy nevznikli vplyvom kondenzรกcie vodnรฝch pรกr na vnรบtornom povrchu konลกtrukcie. Ako parciรกlny problรฉm bolo zistenรฉ, ลพe klimatizรกcia vย danรฝch priestoroch pracuje nekontrolovane, priฤom vย uvedenรฝch priestoroch vznikajรบ veฤพkรฉ teplotnรฉ rozdiely.

Voda zย exteriรฉru

Podฤพa stanovenej metodiky bolo vย druhej etape รบlohou potvrdiลฅ alebo vylรบฤiลฅ, ฤi sa na miesta, vย ktorรฝch vznikajรบ vlhkostnรฉ problรฉmy, dostรกva vรฝraznรฉ mnoลพstvo vody zย exteriรฉru. Zย toho dรดvodu bolo vย najproblematickejลกรญch miestach odobranรฝch ลกesลฅ vzoriek, aby sa zistila ich hmotnostnรก vlhkosลฅ. Vรฝsledky laboratรณrnych meranรญ hmotnostnej vlhkosti sรบ uvedenรฉ vย tab. 1.

Zย nameranรฝch vรฝsledkov mรดลพeme konลกtatovaลฅ, ลพe overovanรก vlhkosลฅ sa pohybovala vย rozmedzรญ hodnรดt 6 aลพ 9โ€‰% hmotnostnej vlhkosti. Vย prรญpade, ak by uvedenรฝ stav spรดsobovala prenikajรบca spodnรก voda zย exteriรฉru, oฤakรกvala by sa vรฝrazne vรคฤลกia hmotnostnรก vlhkosลฅ.

Na podporu uvedenej myลกlienky sa uskutoฤnili ฤalลกie merania. Keฤลพe sa vย okolรญ analyzovanej spodnej ฤasti stavby nachรกdzala minerรกlna voda znรกmeho chemickรฉho zloลพenia, bolo potrebnรฉ chemickรฝm rozborom vlhkosti, nachรกdzajรบcej sa vย odobratรฝch vzorkรกch, potvrdiลฅ alebo vylรบฤiลฅ jej vรฝskyt. Vรฝsledky meranรญ chemickรฝch vlastnostรญ vody obsiahnutej vo vzorkรกch sรบ uvedenรฉ vย tab. 2.

Zย porovnania koncentrรกcie zistenรฝch vodorozpustnรฝch solรญ aย vlastnostรญ minerรกlnej termรกlnej vody nachรกdzajรบcej sa vย obklopujรบcom prostredรญ suterรฉnu bolo moลพnรฉ jednoznaฤne vylรบฤiลฅ, ลพe odobratรฉ vzorky mali rovnakรฉ zloลพenie ako vonkajลกia minerรกlna voda.

Tab. 2: Chemickรฉ vlastnosti vody vย odobratรฝch vzorkรกch zย hฤพadiska koncentrรกcie vodorozpustnรฝch solรญ

Voda zย vnรบtornรฉho prostredia
Ako ฤiastkovรฝ zรกver bolo teda moลพnรฉ konลกtatovaลฅ, ลพe ako prรญฤiny vzniku problรฉmov moลพno vylรบฤiลฅ tak kondenzรกciu vodnej pary na povrchu, ako aj prenikanie vody cez izolรกciu zย vonkajลกieho prostredia suterรฉnu. Ako poslednรก zย moลพnostรญ sa na zรกklade vyลกลกie uvedenรฉho overovania javila neznรกma dotรกcia vlhkosti, resp. vody zย vnรบtornรฉho prostredia suterรฉnu. Zย tohto dรดvodu bola vย podlahe analyzovanรฉho suterรฉnu zrealizovanรก sonda na vizuรกlne zistenie vรฝskytu vlhkosti, resp. vody vย jednotlivรฝch vrstvรกch podlahy. Vย skรบmanej miestnosti boli zistenรฉ podlahovรฉ vrstvy vย nasledovnom zloลพenรญ:

  • pochรดdzna vrstva โ€“ vystuลพenรฝ betรณn sย hrรบbkou asi 6โ€‰cm,
  • polyetylรฉnovรก fรณlia,
  • zรกkladovรก ลพelezobetรณnovรก doska.

Vย sonde sย rozmermi asi 25 ร—15โ€‰cm bola odstrรกnenรก pochรดdzna vrstva โ€“ podlahovรฝ betรณn. Pod nรญm sa na polyetylรฉnovej fรณlii nachรกdzala sรบvislรก vrstviฤka vody, betรณn vย spodnej hrรบbke bol mokrรฝ, aลพ kaลกovitรฝ. Hornรก plocha zรกkladovej dosky pod polyetylรฉnovou fรณliou bola taktieลพ sรบvisle mokrรก. Na zรกklade dosiahnutรฝch vรฝsledkov bolo moลพnรฉ konลกtatovaลฅ, ลพe vย spodnรฝch vrstvรกch podlahy sa nachรกdza relatรญvne sรบvislรก tenkรก vrstva vody, ktorรก mala za nรกsledok vznik analyzovanรฝch nรกsledkov vlhkosti.

Vย ฤalลกom postupe bolo potrebnรฉ podrobne prezrieลฅ celรบ plochu suterรฉnu aย zistiลฅ, kde sa nachรกdza zdroj vody, resp. miesto, ktorรฝm sa tรกto voda dostรกva do vnรบtornรฝch vrstiev podlahy suterรฉnu. Vย tomto prรญpade tรฝmto miestom bola priebeลพnรก antikorovรก odvodลˆovacia mrieลพka, ktorรก bola nekvalitne napojenรก na hydroizolaฤnรฝ systรฉm podlahy suterรฉnu.

Zรกver

Zรกverom moลพno konลกtatovaลฅ vลกeobecne znรกmy poznatok, ลพe vรฝskyt vlhkosti vย spodnej stavbe je mimoriadne neprรญjemnรฝ technickรฝ stav, ktorรฉho odstrรกnenie je vลพdy veฤพmi zloลพitรฉ. Vย prรญpade, ลพe prรญฤina vzniku poruchy nie je na prvรฝ pohฤพad jednoznaฤnรก, je veฤพmi dรดleลพitรฉ stanoviลฅ si sprรกvnu metodiku aย postup pri analyzovanรญ danรฉho problรฉmu aย pripraviลฅ sa na dlhodobรฉ odbornรฉ rieลกenie.

doc.ย Ing.ย Juraj ลฝilinskรฝ, PhD.
Foto: archรญv autora

Autor pรดsobรญ na Katedre konลกtrukciรญ pozemnรฝch stavieb Stavebnej fakulty STU vย Bratislave.

Recenzoval: prof.ย Ing.ย  Anton Puลกkรกr, PhD., ktorรฝ pรดsobรญ ako vedรบci Katedry konลกtrukciรญ pozemnรฝch staviebย  Stavebnej fakulty STU vย Bratislave
