Problรฉmy hurdiskovรฝch stropov

Partneri sekcie:

Stropnรฉ systรฉmy z keramickรฝch dutรฝch tvaroviek vyrรกbanรฉ pod nรกzvom Hurdis sรบ na รบzemรญ bรฝvalรฉho ฤŒeskoslovenska vลกeobecne znรกme a poฤas desaลฅroฤรญ sa vo veฤพkej miere pouลพรญvali. Obฤพube sa teลกili vฤaka jednoduchej montรกลพi, ktorรก sa mohla realizovaลฅ bez pouลพitia mechanizmov, debnenia ฤi podpernรฝch konลกtrukciรญ. Koncom minulรฉho aย zaฤiatkom tohto storoฤia vรฝrazne narรกstlo mnoลพstvo ich zรกvaลพnรฝch porรบch a havรกriรญ.

08simunek nov big image
18bsimunek big image
18asimunek big image
17bsimunek big image
17asimunek big image
16simunek big image
15simunek big image
14simunek big image
Vรฝroba hurdisiek vย sรบฤasnosti aย nedรกvnej minulosti
Vย ostatnรฝch rokoch ovplyvnilo vรฝstavbu hurdiskovรฝch konลกtrukciรญ ukonฤenie vรฝroby ich jedinรฝm veฤพkรฝm producentom โ€“ spoloฤnosลฅou FLASCH-Hurdis, a. s., vย ฤŒeskej republike vo februรกri 2007. Eลกte niekoฤพko mesiacov sa hurdisky dopredรกvali zo skladovรฝch zรกsob aย nรกsledne uลพ na trh nepribรบdali. Vย sรบฤasnosti sa ich vรฝroba obnovila opรคลฅ vย Hodonรญne (KM Beta, a. s.), kde sa vyrรกbajรบ sย kolmรฝm ฤelom. Na รบzemรญ ฤŒeskej republiky ponรบka vรฝrobky pod nรกzvom Hurdis aj taliansky vรฝrobca Gruppo Sereni, s. r. l., ฤasto vลกak moลพno objednaลฅ iba vรคฤลกie mnoลพstvo. Hurdisky, tak ako ich poznรกme, moลพno nรกjsลฅ na talianskom trhu pod nรกzvom Tavelloni aย na nemeckom trhu pod nรกzvom Hurdisplatten.

Vย dรดsledku poฤetnรฝch havรกriรญ doลกlo vย rokoch 2001 aลพ 2002 ku ฤiastoฤnej zmene vo vรฝrobe hurdiskov predovลกetkรฝm vย geometยญrii prieฤneho prierezu โ€“ doลกlo kย odstrรกneniu pozdฤบลพnych drรกลพok, celkovรฉmu zosilneniu ฤasti prierezu aย ku kontrole aย kย znรญลพeniu modulu pruลพnosti. Vรฝznamnรฉ zmeny sa reaยญlizovali aj vย technologickรฝch postupoch. Zmenili sa aj niektorรฉ sรบvisiace ฤeskรฉ technickรฉ normy.

Spoloฤne sย ukonฤenรญm vรฝroby vย roku 2007 doลกlo kย zruลกeniu webovรฝch strรกnok vรฝrobcu, na ktorรฝch sa nachรกdzali vลกetky potrebnรฉ technickรฉ podklady na sprรกvnu montรกลพ stropnej konลกtrukcie. Vย sรบฤasnosti moลพno vลกetky informรกcie nรกjsลฅ na strรกnkach sรบฤasnรฉho vรฝrobcu.

Pretoลพe vย priebehu poslednรฝch dvoch desaลฅroฤรญ doลกlo kย vรฝraznรฝm zmenรกm odporรบฤanรฝch technologickรฝch postupov aย rovnako tak aj vย normatรญvnych predpisoch, je nutnรฉ pouลพitie dostupnรฝch technickรฝch postupov dรดkladne zvรกลพiลฅ aย porovnaลฅ ich sย poslednรฝmi vydanรฝmi predpismi aย vย sรบฤasnosti platnรฝmi normami:

  • ฤŒSN 72 2642: 2003 Cihelnรฉ vรฝrobky pro vodorovnรฉ konstrukce โ€“ Hurdisky,
  • ฤŒSN 73 1105 Navrhovรกnรญ aย provรกdฤ›nรญ hurdiskovรฝch stropลฏ,
  • www.tirelia.sweb.cz/index.htm,
  • www.hodotherm.cz,
  • www.winklmann.cz/hurdis.aspx,
  • desiatky ฤlรกnkov, ktorรฉ sรบ kย dispozรญcii vย rรกmci internetovej siete, odbornรฝch ฤasopisov, konferenciรญ aย podobne.

ย
Niektorรฉ poznatky zย havรกriรญ
Vย rรกmci mnoลพstva zmapovanรฝch porรบch (do prehฤพadov zapracovanรฝch 60 prรญpadov) sa sledovali spoloฤnรฉ javy aย ฤalลกie okolnosti. Zaznamenanรฝch prรญpadov je omnoho viac, ale vย niektorรฝch prรญpadoch sa spรคtne nezisลฅovali potrebnรฉ sledovanรฉ parametre. Zรญskanรฉ dรกta sa podrobne analyzovali. Vzhฤพadom na neznรกmy celkovรฝ poฤet porรบch aย neznรกme mnoลพstvo neporuลกenรฝch konลกtrukciรญ sa nemohlo realizovaลฅ vzรกjomnรฉ porovnanie (koฤพko percent zย realizovanรฝch stropnรฝch konลกtrukciรญ sa poruลกilo aย podobne).

Vย prรญpade havรกriรญ sa sledovalo 38 aspektov. Zaujรญmavรฉ zย nich sรบ uvedenรฉ vย grafoch na obr. 1 aลพ 6. Zย grafu na obr. 4 je zrejmรฉ, ลพe kย poruลกeniu hurdiskov bez vyplnenรฝch loลพnรฝch aย styฤnรฝch ลกkรกr dochรกdza najฤastejลกie vย prvรฝch dvoch rokoch aย nรกsledne poฤet porรบch klesรก. Vย prรญpade konลกtrukciรญ sย vyplnenรฝmi ลกkรกrami moลพno sledovaลฅ odliลกnรบ tendenciu. Vyvrรกtila sa tak domnienka, ลพe kย poruchรกm dochรกdza iba pri novรฝch konลกtrukciรกch (obr. 1)

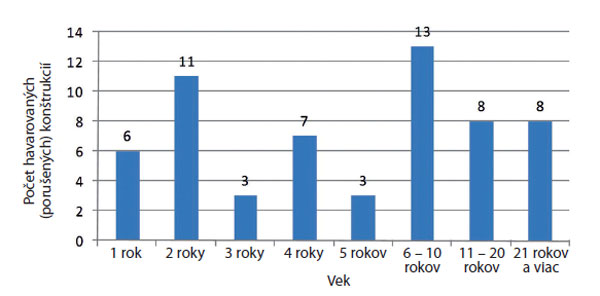

Obr. 1ย  Zรกvislosลฅ poฤtu porรบch od veku konลกtrukcie

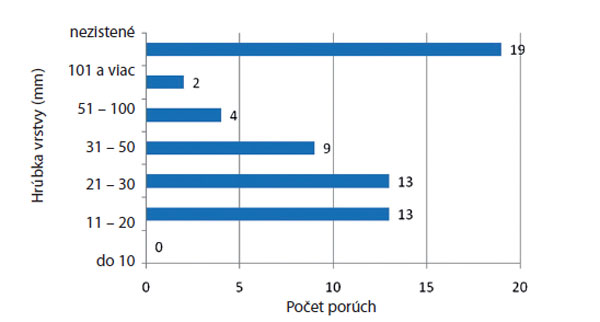

Obr. 2ย  Vzรกjomnรก zรกvislosลฅ hrรบbky nadbetรณnovanej vrstvy aย poฤetnosti porรบch

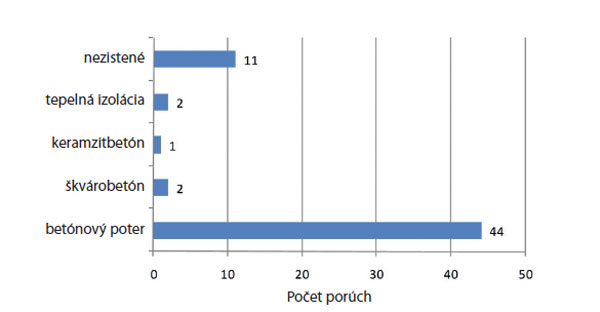

Obr. 3ย  Materiรกl prvej vrstvy na stropnej konลกtrukcii

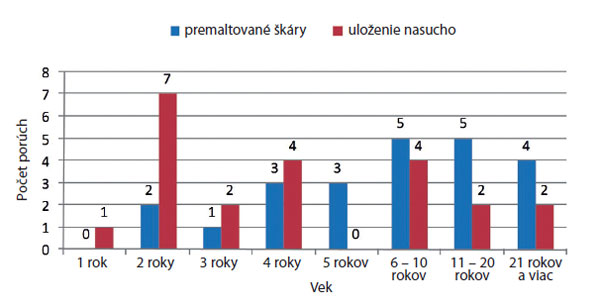

Obr. 4ย  Zรกvislosลฅ poฤtu porรบch od premaltovanรฝch aย nepremaltovanรฝch ลกkรกr aย veku stropnej konลกtrukcie vย ฤase vzniku poruchy

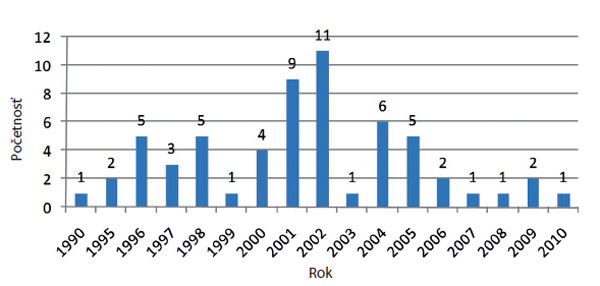

Obr. 5ย  Poฤet porรบch zaznamenanรฝch aย vyhodnotenรฝch autormi prรญspevku

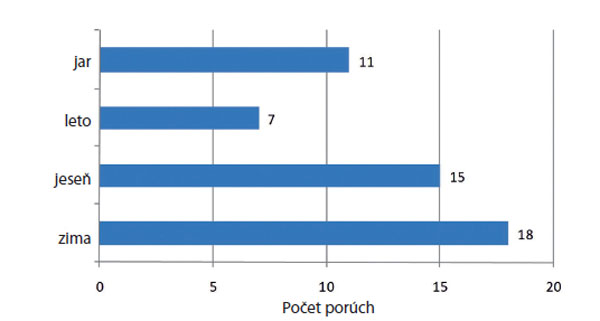

Obr. 6ย  Zรกvislosลฅ poฤtu porรบch od roฤnรฉho obdobia

Medzi zistenรฉ najvรฝznamnejลกie prรญฤiny porรบch aย havรกriรญ patria:

  • vzรกjomnรฉ ovplyvลˆovanie napรคtostnรฉho stavu vย dรดsledku spojenia dvoch rรดznorodรฝch materiรกlov โ€“ keramiky aย materiรกยญlu na bรกze betรณnu. Objemovรฉ zmeny obidvoch materiรกlov, ako zmraลกลฅovanie betรณnu, vlhkostnรก rozลฅaลพnosลฅ keramiky aย podobne, sรบ vย ฤase vรฝraznรฉ inรฉ. Mรดลพe tak dรดjsลฅ aลพ kย poruลกeniu konลกtrukcie;
  • nekvalitne realizovanรก prรกca. Najฤastejลกie ide oย ukladanie keramickรฝch prvkov bez pouลพitia malty na styฤnรฝch aย loลพnรฝch ลกkรกrach (takzvanรฉ ukladanie nasucho), pouลพitie poลกkodenรฝch prvkov alebo ich poลกkodenie poฤas montรกลพe, nedodrลพanie ฤalลกรญch technologickรฝch postupov aย podobne;
  • deformรกcia podpรดr (absencia ลพelezobetรณnovรฝch vencov);
  • zatekanie do hurdiskovรฝch konลกtrukciรญ aย nรกslednรฉ cyklickรฉ zamล•zanie aย rozmrazovanie zateฤenej vody;
  • preลฅaลพenie konลกtrukcie spoloฤne sย ฤalลกรญmi rizikovรฝmi faktormi.

Poฤty porรบch moลพno vo vรคฤลกej miere zaznamenaลฅ vย chladnejลกรญch fรกzach roka (obr.ย 6), poฤas ktorรฝch je uลพ poruลกenรก konลกtrukcia veฤพmi citlivรก na nerovnomernรฉ zmeny teplรดt (zaฤiatok vykurovacej sezรณny, vetranie aย podobne). Zmraลกtenie spodnej ฤasti poruลกenej hurdiskovej konลกtrukcie mรดลพe maลฅ za nรกsledok urรฝchlenie zvรคฤลกovania trhlรญn aย nรกslednรฝ pรกd ฤasti stropnej konลกtrukcie.

Prejavy poruchy
Poruchy hurdiskovรฝch stropov sa prejavujรบ ako trhliny, ktorรฉ sa vyskytujรบ najฤastejลกie pozdฤบลพ oceฤพovรฝch I-nosnรญkov vย mieste uloลพenia pรคtiek (niekedy aj betรณnovรฝch nosnรญkov bez pรคtiek), ฤalej kolmo na smer
I-nosnรญkov medzi jednotlivรฝmi hurdiskami (vย pokroฤilejลกej fรกze poruchy). Keฤ sรบ okraje trhliny uลพ vzรกjomne zvislo posunutรฉ, ide ฤasto oย zรกvereฤnรบ fรกzu poruchy pred samotnou havรกriou, ktorรก mรดลพe nasledovaลฅ okamลพite, ale aj sย odstupom niekoฤพkรฝch mesiacov. Vย mnohรฝch prรญpadoch vlastnรญci stavebnรฉho objektu zaznamenali zvukovรฉ prejavy sรบvisiace sย praskanรญm keramickรฝch prvkov. Ide spravidla oย zvuk podobnรฝ streฤพbe, najฤastejลกie poฤuteฤพnรฝ vย noฤnรฝch hodinรกch, teda vย ฤase, keฤ je hladina okolitรฉho hluku nรญzka aย ฤพudia sa nachรกdzajรบ vย stavebnom objekte.
ย
Prรญklady poruลกenรฝch konลกtrukciรญ
Charakteristickรฉ trhliny na lรญci stropnej konลกtrukcie vidieลฅ na obr. 7 aย 8. Moลพno vidieลฅ trhliny rovnobeลพnรฉ aj kolmรฉ na smer uloลพenia oceฤพovรฝch I-nosnรญkov. Poลกkodenรฝ strop na obrรกzku 7 sa nachรกdza vย rodinnom dome, na obrรกzku 8 ide oย strop vย objekte vรฝmennรญkovej stanice nachรกdzajรบcej sa vย Brne. Poลกkodenie stropnej konลกtrukcie sa nachรกdzalo uลพ vย koneฤnej fรกze tesne pred havรกriou (vย inej ฤasti objektu uลพ kย havรกrii priลกlo).

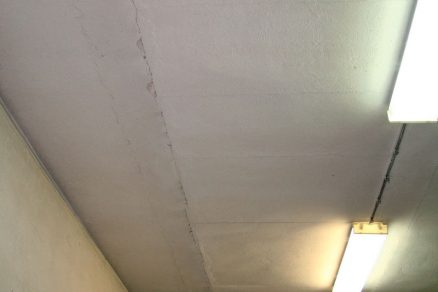

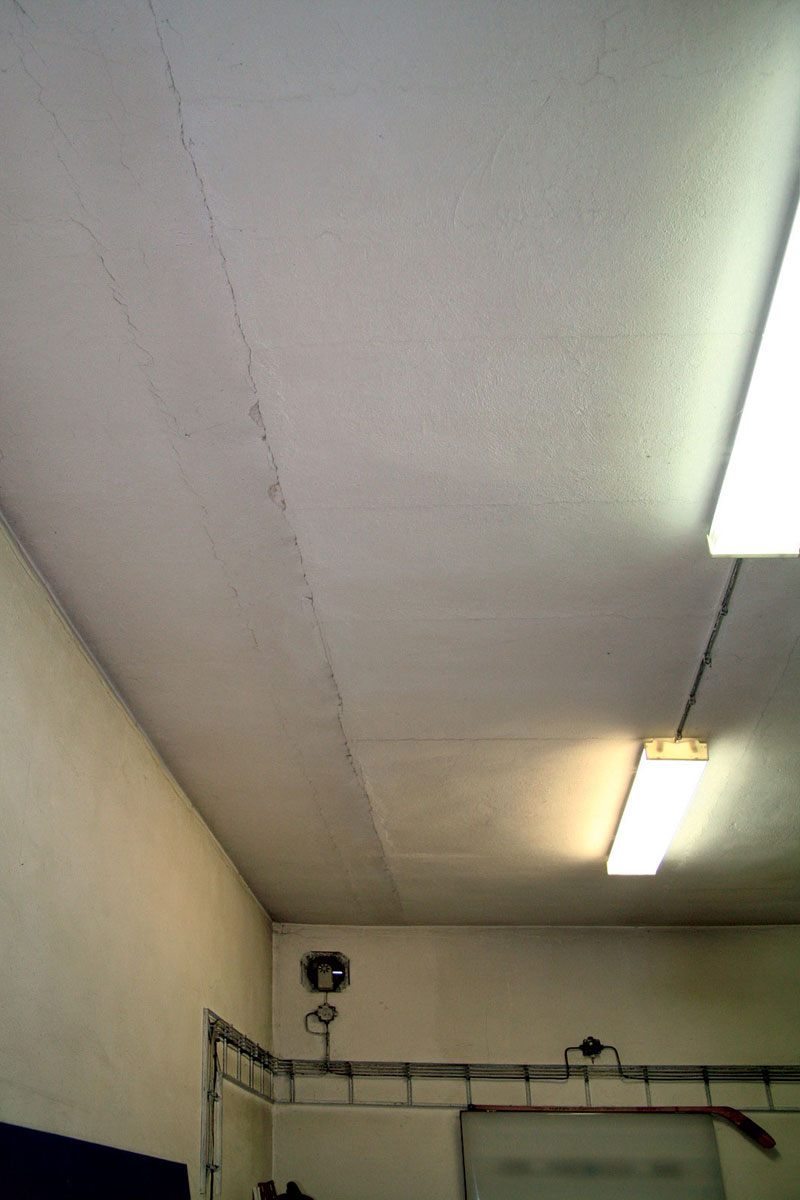

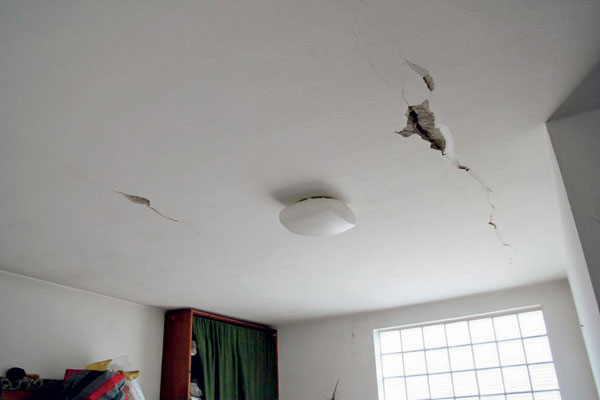

Obr. 7ย  Charakteristickรฉ trhliny na lรญci poruลกenej stropnej konลกtrukcie โ€“ rodinnรฝ dom Obr. 8ย  Charakteristickรฉ trhliny na lรญci poruลกenej stropnej konลกtrukcie โ€“ vรฝmennรญkovรก stanica

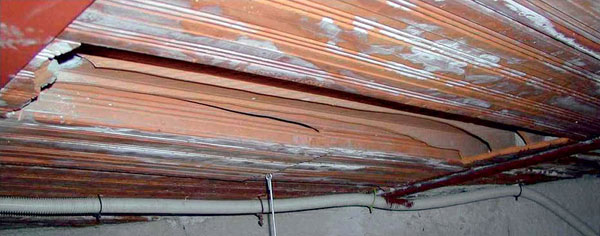

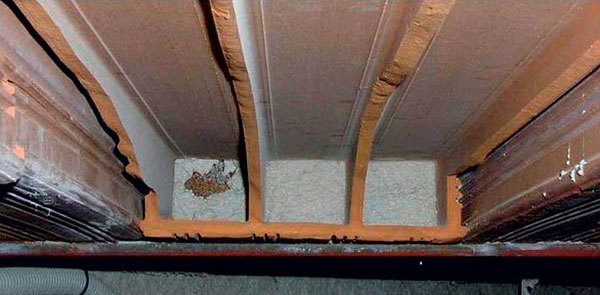

Obr. 9ย  Poruลกenรฉ hurdisky sย kolmรฝm ฤelom, uloลพenรฉ na prรญrubu I-nosnรญka, prรญฤinou poruchy bolo zmraลกtenie vrstvy na bรกze betรณnu na hornom povrchu hurdisky
Obr. 10ย  Havarovanรก stropnรก konลกtrukcia
โ€“ zรกkladnรก ลกkola

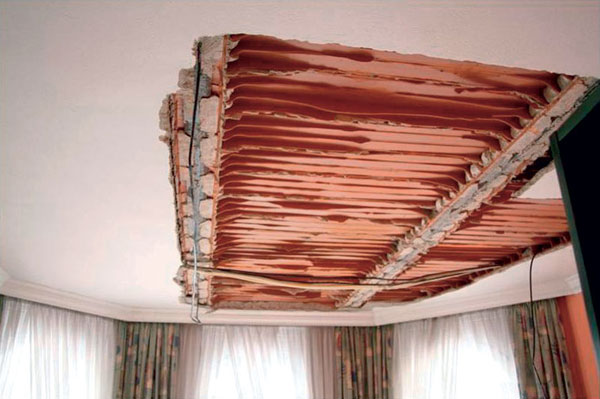

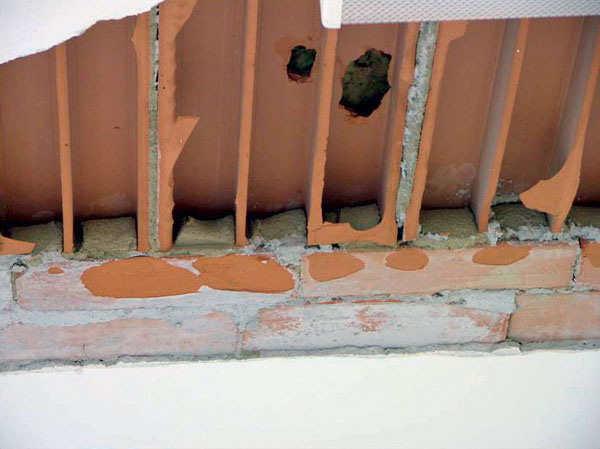

Obr. 11ย  Detail havarovanej stropnej konลกtrukcie vย rodinnom dome

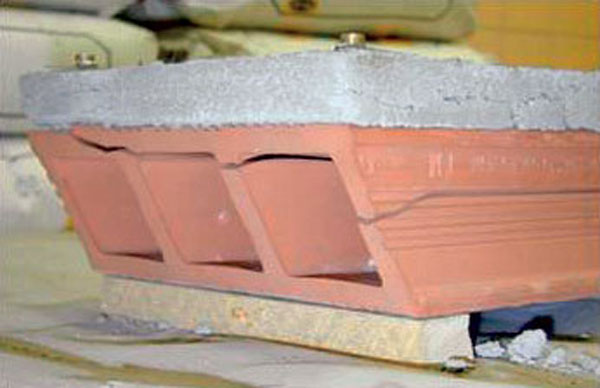

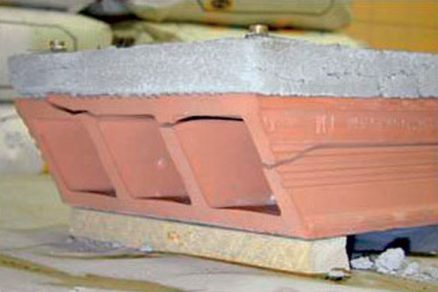

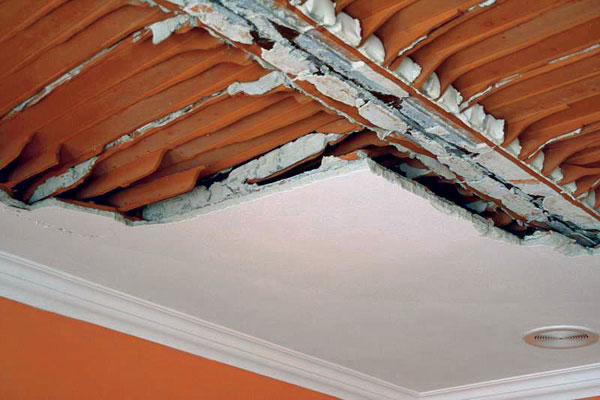

Obr. 12ย  Detail havarovanej stropnej konลกtrukcie vย rodinnom dome Obr. 13ย  Poruลกenie hurdisky vplyvom zmraลกteยญnia vrstvy betรณnu vย laboratรณrnych podmienkach

Poruchy hurdiskovรฝch stropnรฝch konลกtrukciรญ sย kolmรฝmi ฤelami sรบ menej ฤastรฉ. To sรบvisรญ aj sย menลกรญm poฤtom tohto spรดsobu realizรกcie stropov. Prรญklad poruchy hurdiskovรฉho stropu sย hurdiskami sย kolmรฝm ฤelom vidieลฅ na obr. 9.

Poruchy hurdisiek nemusia spรดsobiลฅ iba zmraลกtenia vrstvy na bรกze betรณnu len na hornom povrchu, ale aj vrstva kvalitnej omietky sย vysokรฝm obsahom cementu na spodnom pohฤพadovom povrchu dosiek (obr. 10). Typickรฉ prรญklady poruลกenia hurdiskovรฝch stropov sย hurdiskami uloลพenรฝmi na keramickรฉ pรคtky dokumentujรบ obr. 11 aย 12. Vo vลกetkรฝch uvedenรฝch prรญpadoch malo rozhodujรบci vplyv na vznik poruchy zmraลกtenie vrstvy na bรกze betรณnu, ktorรก sa nachรกdzala na hurdiske. Podobnรฉ poruchy sa podarilo nasimulovaลฅ aj vย laboratรณrnych podmienkach. Na obr. 13 moลพno vidieลฅ poruchu hurdisky sย 25 mm hrubou vrstvou betรณnovรฉho poteru.

Hurdisky nielen vย stropnej konลกtrukcii

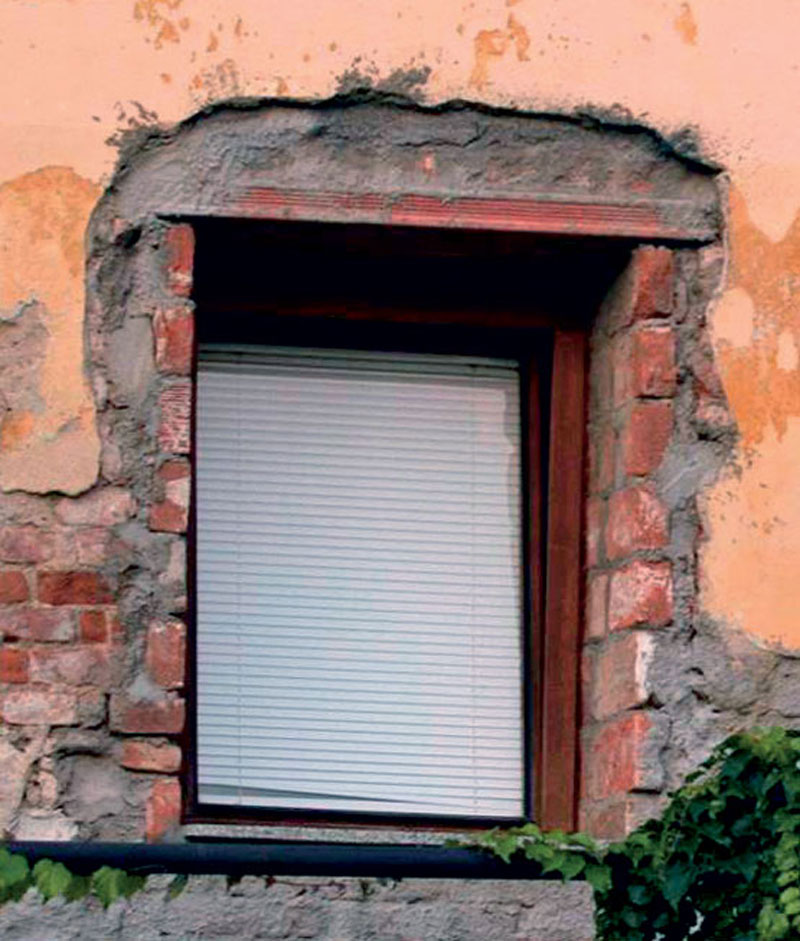

Vย oblasti tehliarskych vรฝrobkov mรก hurdiska ลกpecifickรฝ tvar โ€“ pomerne veฤพkรบ dฤบลพku aย รบnosnosลฅ. Tรกto vlastnosลฅ (okrem inรฉho) ju predurฤuje na pouลพitie (ฤasto nevhodnรฝm spรดsobom) nielen vย stropnej konลกtrukcii. Moลพno sa stretnรบลฅ sย jej uplatnenรญm ako prekladu (obr.ย 14), vencovky, dokonca aj ako obvodovรฉho muriva. Neลกtandardnรฉ pouลพitie hurdisiek je nutnรฉ konzultovaลฅ so stavebnรฝm odbornรญkom, mรดลพe totiลพ dochรกdzaลฅ kย vรฝraznรฉmu znรญลพeniu รบnosnosti muriva. Naprรญklad pri jej pouลพitรญ ako nosnรฝ preklad je nutnรฉ realizovaลฅ posรบdenie รบnosnosti aย podobne.

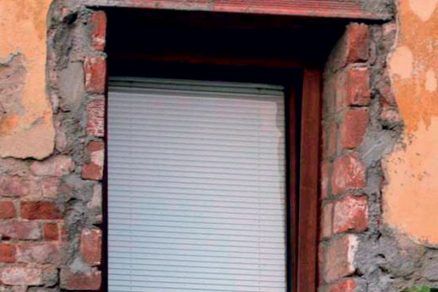

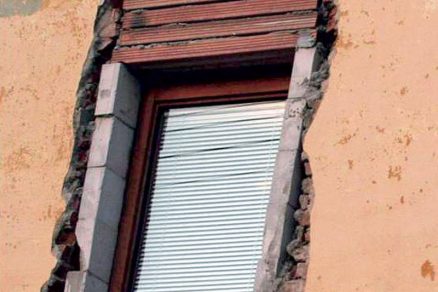

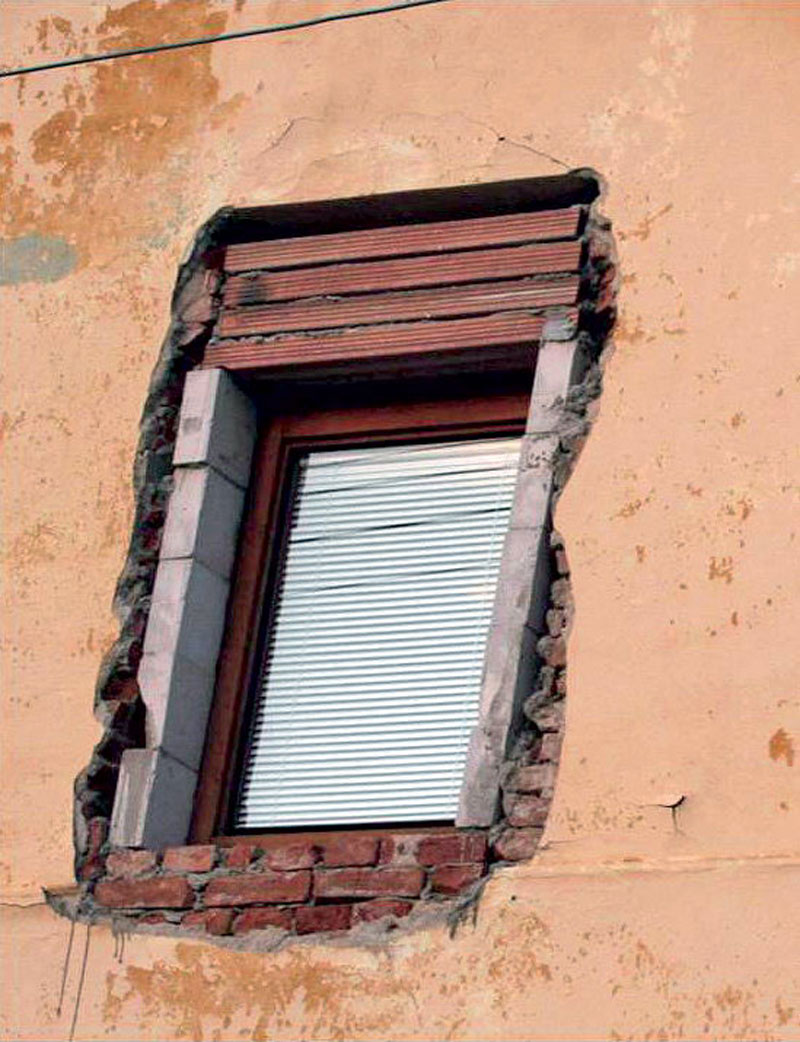

Obr. 14ย  Neลกtandardnรฉ vyuลพitie hurdisiek ako vรฝplลˆovรฉho aย nosnรฉho prvku murovanej konลกtrukcie

Postup sanรกcie
Realizรกcia prieskumu sa sรบstredรญ na prejavy porรบch aย zisลฅovanie prรญtomnosti rizikovรฝch faktorov aย na zistenie trhlรญn, ak sa vย priebehu realizรกcie prieskumu vyskytujรบ. Pouลพรญvajรบ sa skรดr praktickรฉ vizuรกlne metรณdy โ€“ vล•tanรฉ sondy sย rozliฤnรฝm priemerom, endoskopickรฉ kontroly aย podobne. Nepouลพรญvajรบ sa ฤasovo aย finanฤne nรกroฤnรฉ metรณdy prieskumu, pretoลพe zย finanฤnรฉho hฤพadiska je vรฝhodnejลกie realizovaลฅ priamo samotnรบ sanรกciu.Vย rรกmci prieskumu sa zisลฅujรบ zรกkladnรฉ informรกcie, predovลกetkรฝm prรญtomnosลฅ rizikovรฝch faktorov, nรกsledne prรญtomnosลฅ charakteristickรฝch znakov poลกkodenia โ€“ praskanie, charakteristickรฉ trhliny aย podobne, vytipujรบ sa kritickรฉ miesta (pravdepodobnรฉ miesta sย poruchou). Niektorou zย vizuรกlnych metรณd sa overรญ prรญtomnosลฅ trhliny vย hurdiske, ak sa jej vรฝskyt potvrdรญ, je nutnรฉ vykonaลฅ okamลพitรบ opravu aย ak nie, zisลฅuje sa, ฤi sรบ prรญtomnรฉ rizikovรฉ faktory, alebo nie. Ak nie sรบ prรญtomnรฉ inรฉ rizikovรฉ faktory, pravdepodobnosลฅ vzniku poruchy je veฤพmi nรญzka. Ak sรบ prรญtomnรฉ, je nutnรฉ stropnรบ konลกtrukciu sanovaลฅ alebo ฤasto aย dรดkladne vykonรกvaลฅ ฤalลกiu kontrolu stavu konลกtrukcie.

Nรกvrh sanรกcie vลพdy zรกvisรญ od konkrรฉtnych podmienok danej konลกtrukcie. Nedรก sa uviesลฅ vลกeobecnรฝ prรญklad. Niektorรฉ zย navrhovanรฝch moลพnostรญ vidieลฅ na obr. 15 aย 16.

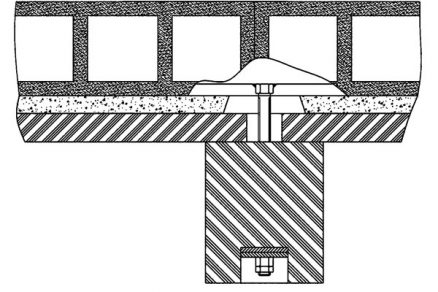

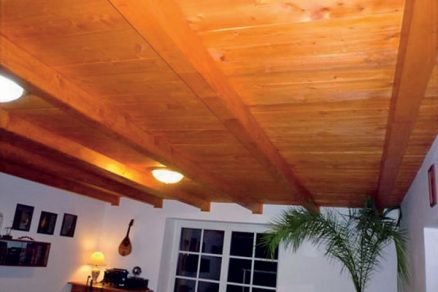

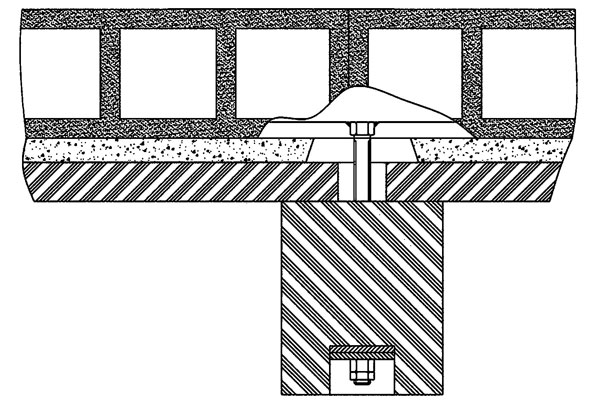

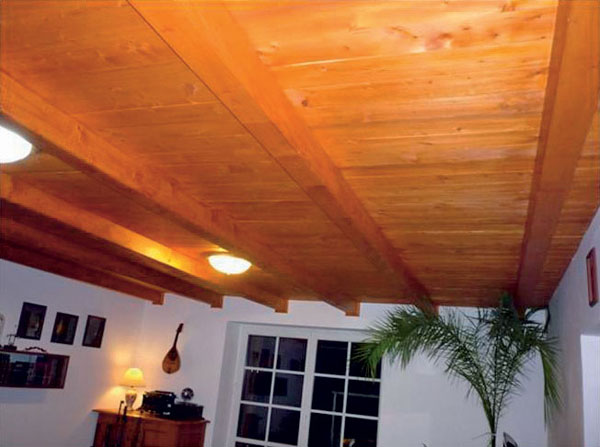

Obr. 15ย  Jedna zย moลพnostรญ sanรกcie poruลกenej konลกtrukcie na bรกze dreva
a) nรกvrh, b) realizรกcia

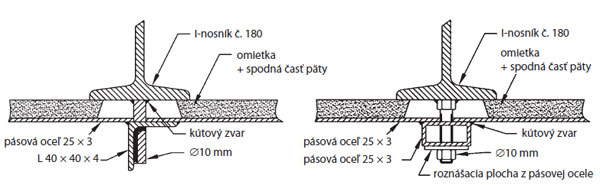

Obr. 16ย  Jedna zย mnoลพstva moลพnostรญ sanรกcie poruลกenej konลกtrukcie na bรกze ocele (nรกvrh)

Zรกver
Poruchy aย havรกrie hurdiskovรฝch stropnรฝch konลกtrukciรญ sa vyskytujรบ aj vย sรบฤasnosti, vย priebehu rokov 2009 aลพ 2011 samotnรญ autori ฤlรกnku rieลกili tri prรญpady porรบch aย spracovali dva posudky stropov, ktorรฉ boli bez poruchy. Vzhฤพadom na dlhodobรฝ charakter vzniku aย rozvoja trhlรญn, veฤพkรฉ mnoลพstvo (miliรณny ลกtvorcovรฝch metrov) zrealizovanรฝch stropnรฝch konลกtrukciรญ aย obmedzenรฉ moลพnosti ploลกnรฉho identifikovania rizikovรฝch konลกtrukciรญ sa budรบ poruchy vyskytovaลฅ eลกte mnoho rokov. Pritom porucha stropnej konลกtrukcie predstavuje veฤพkรฉ spoloฤenskรฉ nebezpeฤenstvo โ€“ vznik vรกลพnych zranenรญ, kย ฤomu doposiaฤพ naลกลฅastie nedoลกlo (pokiaฤพ je autorom znรกme).

Hurdiskovรฉ stropy, ktorรฉ sa realizujรบ vย sรบlade sย platnรฝmi technologickรฝmi postupmi aย normami, sรบ spoฤพahlivรฉ aย moลพno ich odporuฤiลฅ ako vhodnรฝ variant montovanej stropnej konลกtrukcie.

Prezentovanรฉ vรฝsledky bolo moลพnรฉ zรญskaลฅ za finanฤnรบ podporu projektu Technologickej agentรบry ฤŒeskej republiky TA02010382 zvรฝลกenie spoฤพahlivosti vysokรฝch tenkostennรฝch betรณnovรฝch aย murovanรฝch konลกtrukciรญ pri klimatickรฝch zariadeniach.

TEXT: Ing. Petr ล imลฏnek, PhD.,prof. RNDr. Ing. Petr ล tฤ›pรกnek, CSc., Ing. Ivana Lanรญkovรก, PhD.
OBRรZOK aย FOTO: archรญv autorov

Ing. Petr ล imลฏnek, PhD., pรดsobรญ na Stavebnej fakulte VUT vย Brne.

Prof. RNDr. Ing. Petr ล tฤ›pรกnek, CSc., pรดsobรญ na Stavebnej fakulte VUT vย Brne aย je konateฤพom spoloฤnosti
BESTEX, spol. sย r. o.

Ing. Ivana Lanรญkovรก, PhD., pรดsobรญ na Stavebnej fakulte VUT vย Brne.
ย
Literatรบra
1.ย ย ย  ล tฤ›pรกnek, P. โ€“ ล imรบnek, P.: Stropnรญ konstrukce zย hurdisek. In: Stavitel, 2005, roฤ. XIII., ฤ. 7, s. 36 โ€“ 38, ISSN 1210-4825.
2.ย ย ย  ล imรบnek, P. โ€“ ล tฤ›pรกnek, P.: Poruchy hurdisek pล™i experimentu aย vย praxi. In: Zbornรญk zย ฤŒesko-Slovenskej konferencie EXPERIMENT 07. Brno: Akademickรฉ nakladatelstvรญ CERM, 2007, s. 449 โ€“ 454, ISBN 978-80-7204-543-3.
3.ย ย ย  Tichรฝ, M.: Navrhovรกnรญ aย provรกdฤ›nรญ hurdiskovรฝch stroยญpลฏ. In: Stavitel. 2002, roฤ. X, ฤ. 9, s. 44, ISSN 1210-4825.
