Realizรกcia rodinnรฉho domu drevenou stฤบpikovou sรบstavou

Partneri sekcie:

Kย tradiฤnรฝm drevenรฝm stavbรกm na Slovensku patria zrubovรฉ konลกtrukcie. Vย sรบฤasnosti sa dostรกvajรบ do pozornosti aj panelovรฉ drevenรฉ konลกtrukcie. Stฤบpikovรฝ konลกtrukฤnรฝ systรฉm je typickรฝ skรดr pre oblasลฅ severnej Ameriky aย uย nรกs sa vyskytuje zriedkavo. Napriek tomu, aย moลพno prรกve preto, sa investor na vรฝchodnom Slovensku rozhodol pri ยญrealizรกcii rodinnรฉho domu uplatniลฅ prรกve stฤบpikovรบ sรบstavu.

01dubjel big image
18dubjel big image
17dubjel big image
16dubjel big image
15dubjel big image
13dubjel big image
12dubjel big image
11dubjel big image

Stฤบpikovรฝ konลกtrukฤnรฝ systรฉm

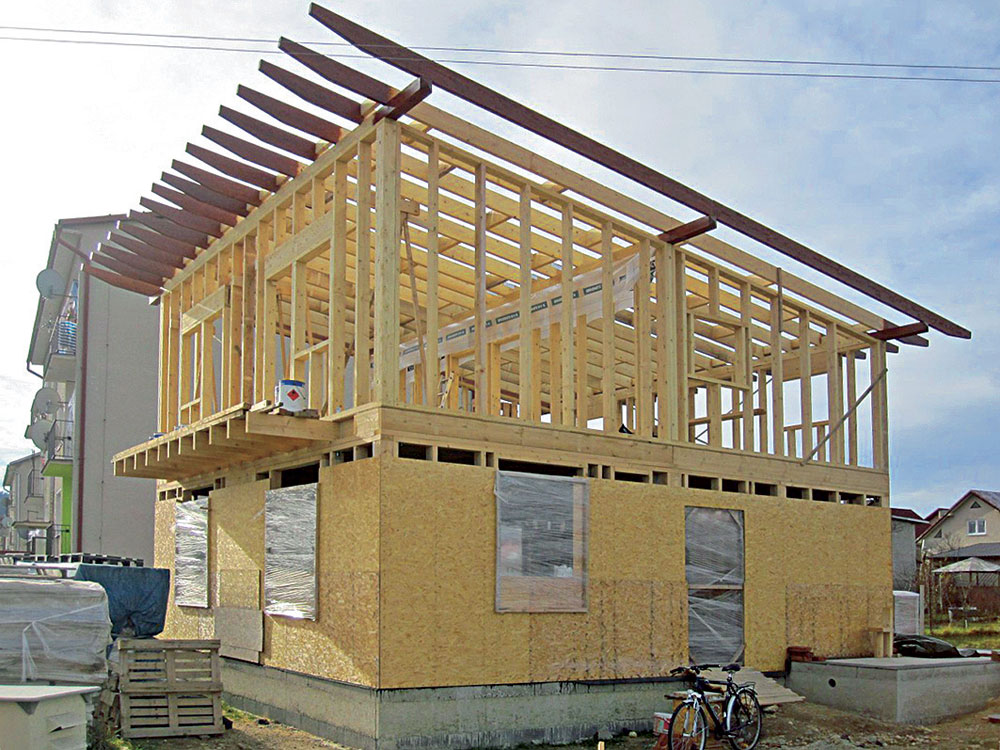

Stฤบpikovรฝ konลกtrukฤnรฝ systรฉm vyvinuli vย USA aย vย Kanade. Vย pรดvodnom americkom systรฉme โ€žtwo by fourโ€œ sa vyuลพรญvajรบ hlavne dva rozmery reziva 50 ร— 100 mm na stฤบpiky aย 50 ร— 200 mm na zhotovenie vodorovnรฝch prekladov, stropnรญc aย krokiev. Profily sรบ osovo od seba vzdialenรฉ 400 aลพ 600ย mm. Na Slovensku sa vย sรบฤasnosti (pre potrebu vรคฤลกej hrรบbky tepelnej izolรกcie) pouลพรญvajรบ stฤบpiky sย prierezom 50 aลพ 60 mm ร— 120 aลพ 160 mm. Vรฝลกka profilu teda urฤuje hrรบbku izolaฤnej vรฝplne. Stฤบpy sรบ priebeลพnรฉ od zรกkladovรฉho prahu aลพ po odkvap aย stropnรฉ nosnรญky sรบ priloลพenรฉ ku stฤบpikom (systรฉm Balloon frame) alebo sรบ preruลกenรฉ vย mieste stropu aย samotnรฝ strop sa ukladรก na vrchnรฝ hranol rรกmu (systรฉm Platform Frame).

Pokiaฤพ stฤบpy nevyhovujรบ zo statickรฉho hฤพadiska, vytvรกrajรบ sa potrebnรฉ profily zdruลพovanรญm alebo sa pouลพijรบ stฤบpiky sย ฤlenenรฝm prierezom. Aby sa zvรฝลกil tepelnรฝ odpor steny aย preruลกili tepelnรฉ mosty, obkladรก sa vonkajลกia strana kontaktnรฝm tepelnoizolaฤnรฝm systรฉmom alebo tepelnou izolรกciou sย vytvorenรญm odvetranej medzery. Zย interiรฉrovej strany moลพno pridaลฅ ฤalลกiu tepelnoizolaฤnรบ vrstvu sย hrรบbkou aลพ do 80 mm, ktorรก zรกroveลˆ slรบลพi ako inลกtalaฤnรก vrstva.

Aplikรกcia tenkostennรฝch nosnรญkov zaลพรญva vย ostatnom obdobรญ renesanciu zรกsluhou priemyselne vyrรกbanรฝch nosnรญkov so stenou na bรกze dosiek zย orientovanรฝch triesok (OSB). Okrem spomenutรฝch dosiek OSB technickej triedy 3 aย 4 sa ako steny uplatลˆujรบ aj tvrdรฉ drevovlรกknitรฉ dosky vย technickej triede HB.HLA2 aย MBH.LA2. Preglejka sa vย sรบฤasnosti do stien nosnรญkov nepouลพรญva, aย to zย ekonomickรฝch dรดvodov.

Rodinnรฝ dom
Miesto vรฝstavby: Spiลกskรก Teplica (okres Poprad)
Zaฤiatok vรฝstavby: jรบn 2010
Poฤet podlaลพรญ: dve
Konลกtrukฤnรฝ systรฉm: drevenรฝ stฤบpikovรฝ
Druh dreviny: smrek/jedฤพa
Vรฝplลˆovรฉ otvory: na bรกze plastu
Krytina: plechovรก
Zastavanรก plocha: 75 m2

Konลกtrukcia rodinnรฉho domu

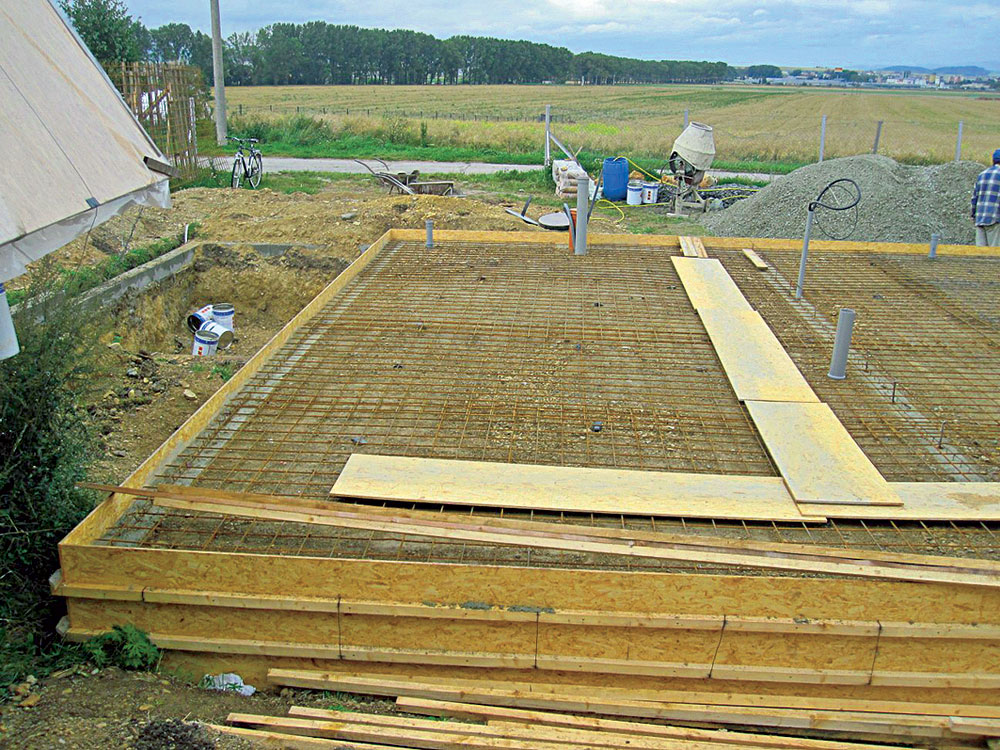

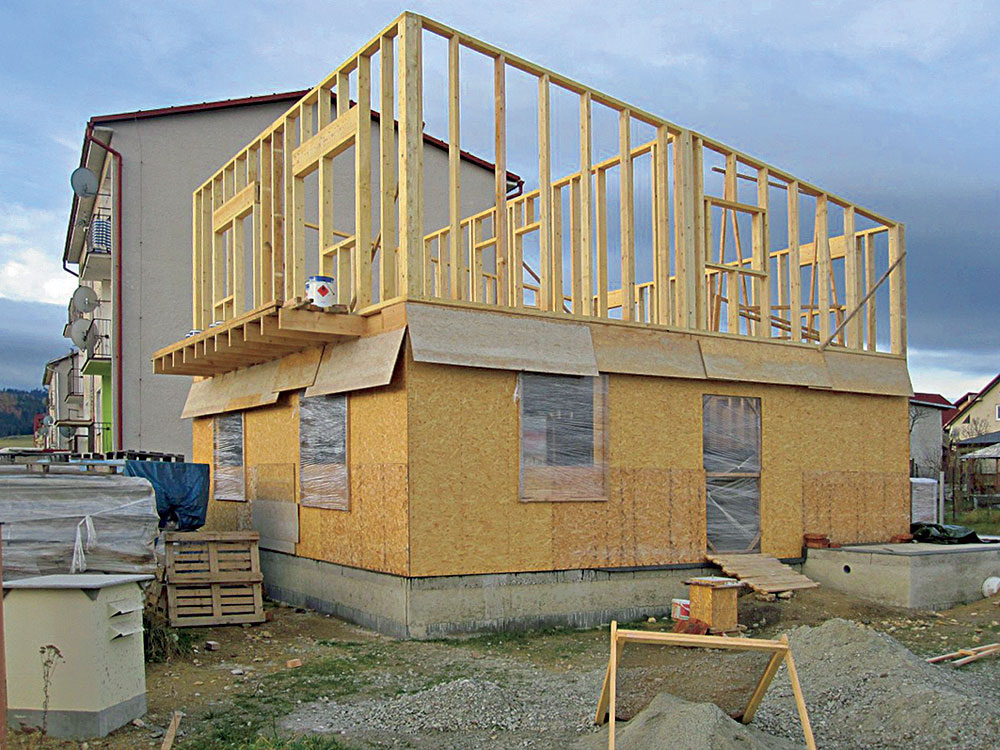

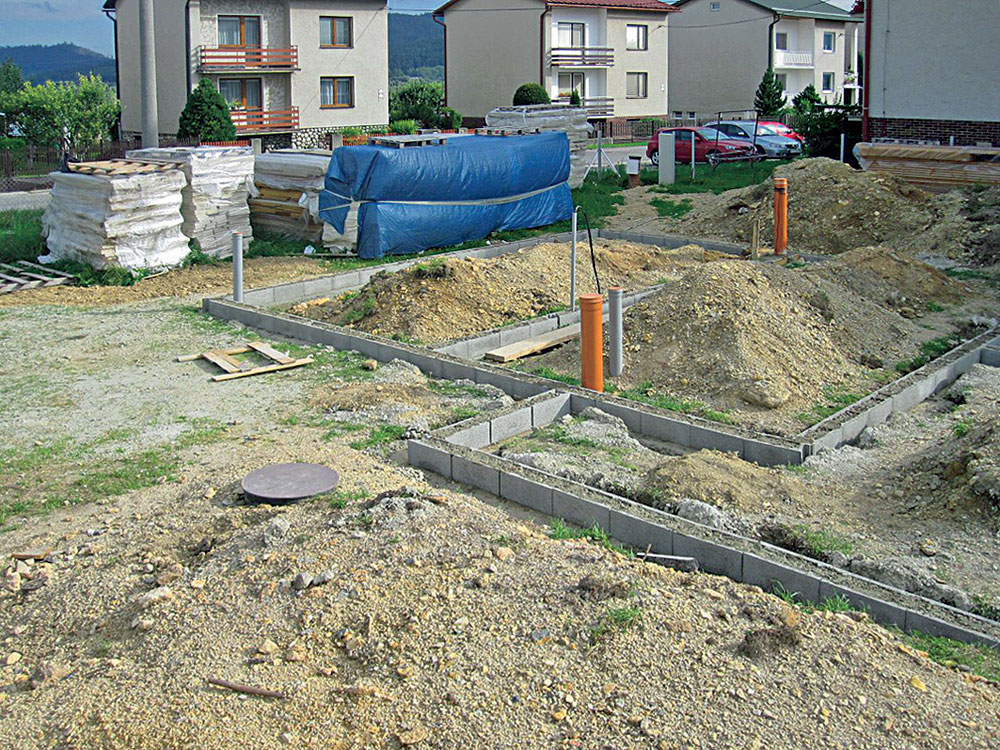

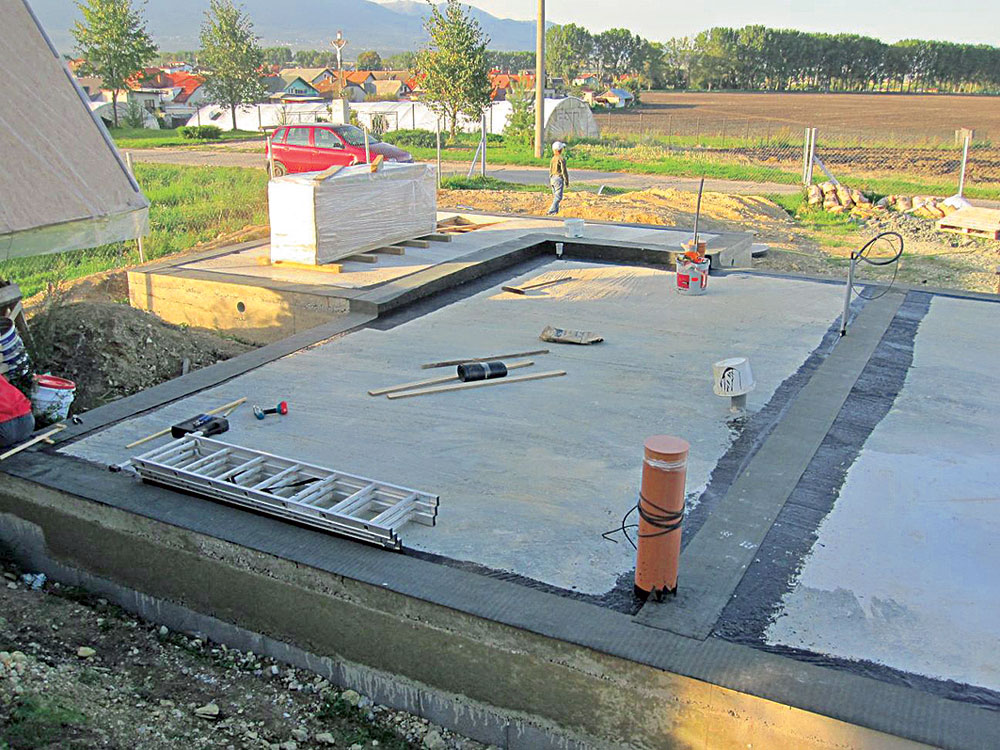

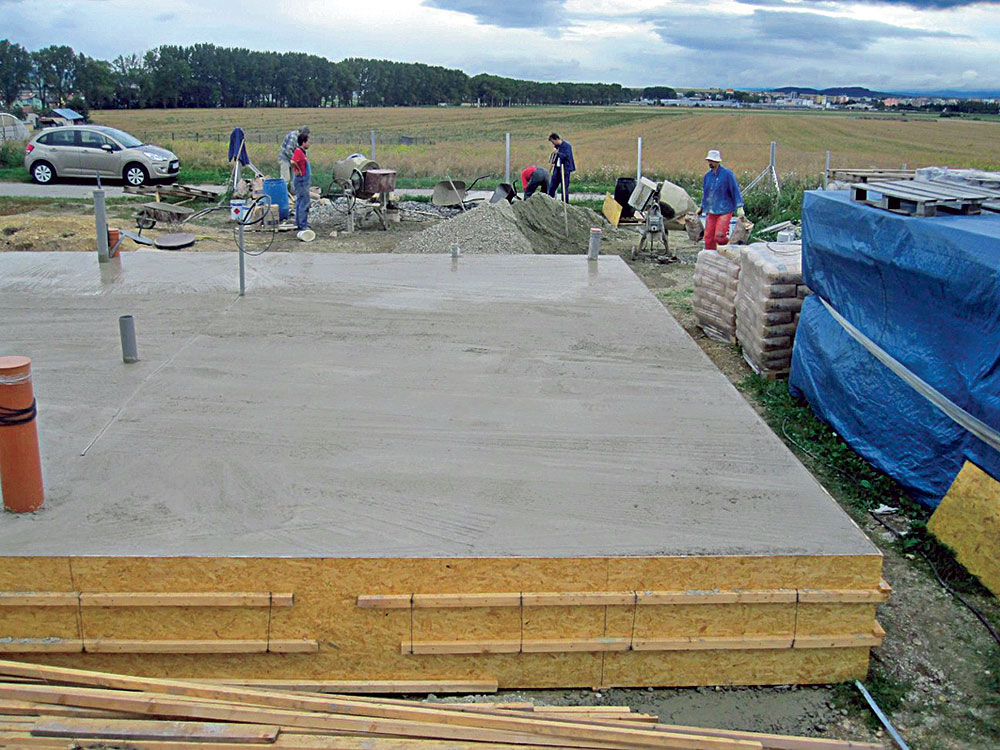

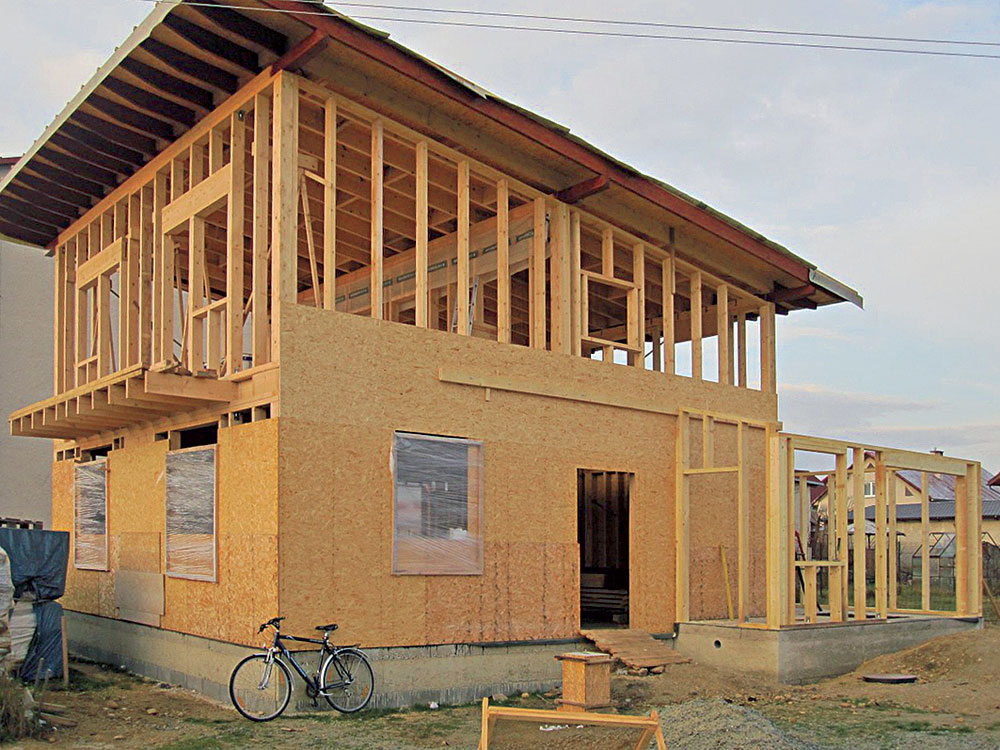

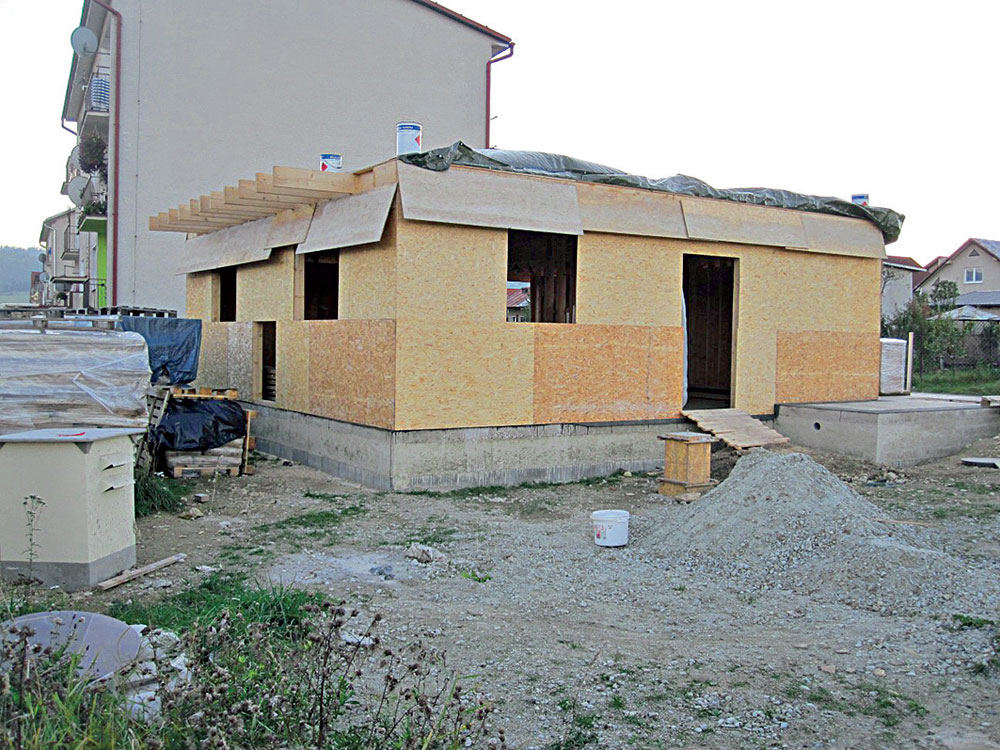

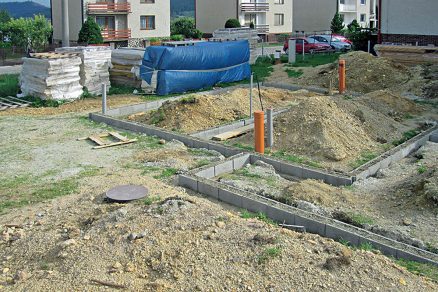

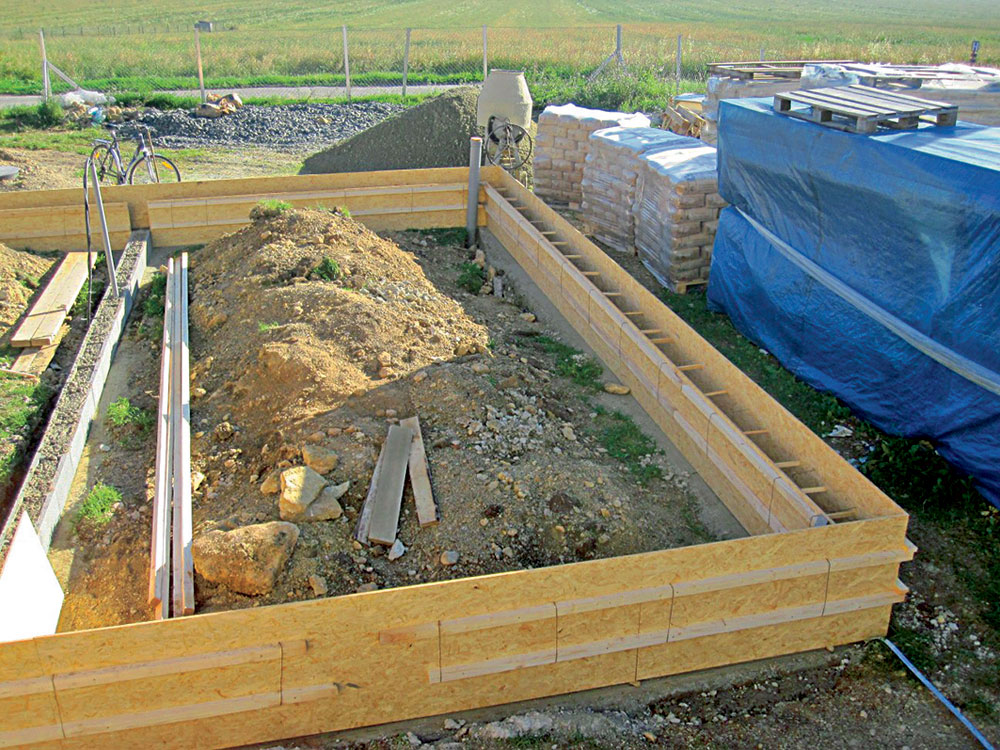

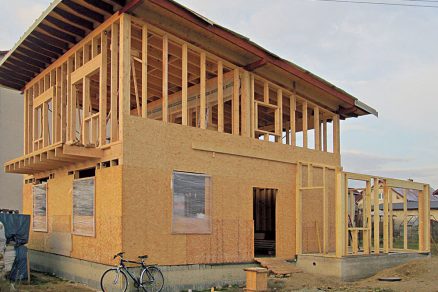

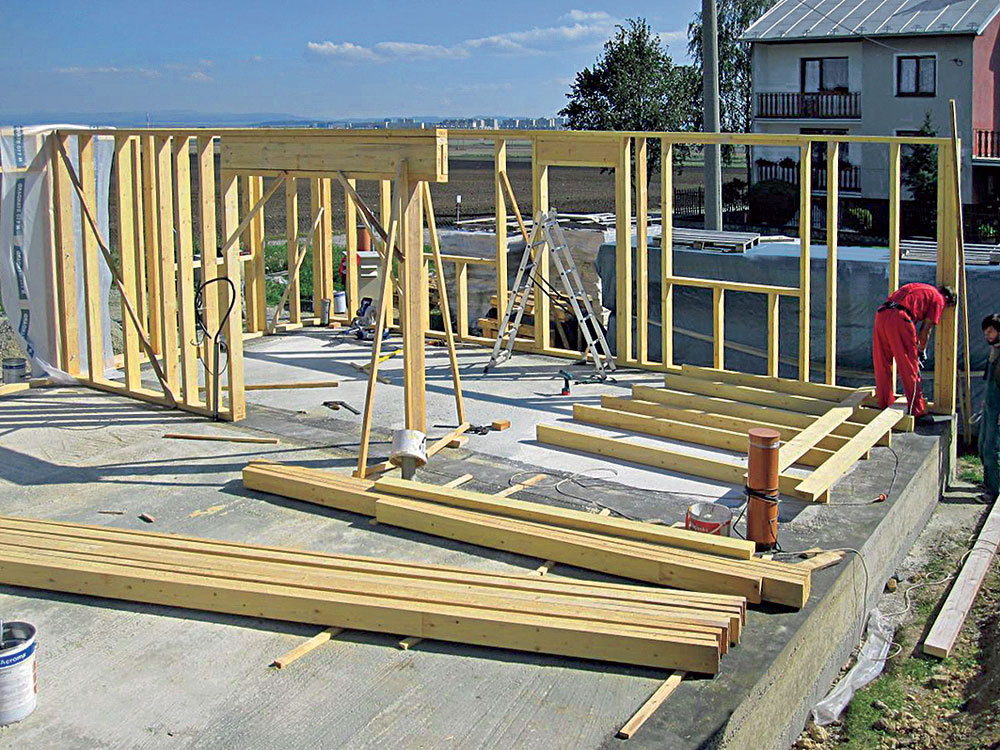

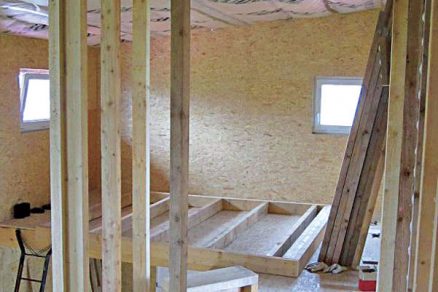

Betรณnovรฉ zรกklady sa realizovali do hฤบbky 1 200 mm. Po vytvorenรญ zรกkladovej dosky sa zhotovila zรกkladnรก stฤบpikovรก konลกtrukcia. Na drevenรบ nosnรบ konลกtrukciu sa pouลพili prvky zo smrekovรฉho aย jedฤพovรฉho dreva. Rozmery stฤบpikov boli 60 ร— 140 mm. Na ochranu dreva pred pรดsobenรญm drevoznehodnocujรบcich ฤiniteฤพov sa pouลพil chemickรฝ ochrannรฝ prostriedok Bochemit QB.

Skladba nosnej steny
Nosnรก stena pozostรกva zย nasledovnรฝch konลกtrukฤnรฝch vrstiev (od exteriรฉru do interiรฉru):

  • expandovanรฝ polystyrรฉn sย hrรบbkou 120ย mm, stierkovacรญ tmel Den Braven, sklotextilnรก mrieลพka 145ย g/m2, ลกkrabanรก omietยญka,

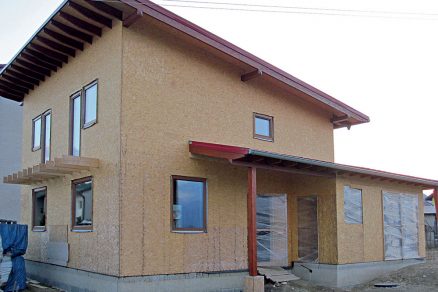

  • OSB doska sย hrรบbkou 12 mm,

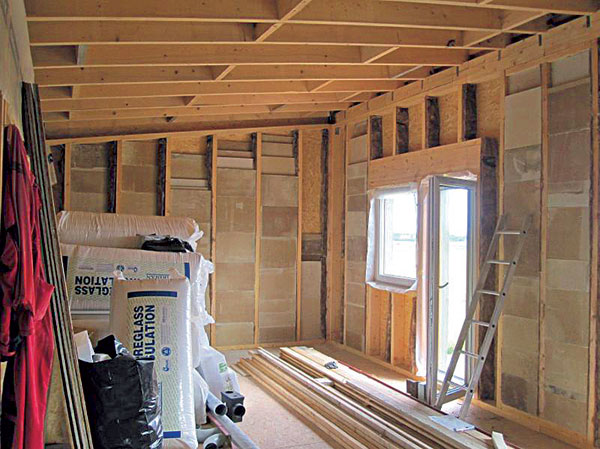

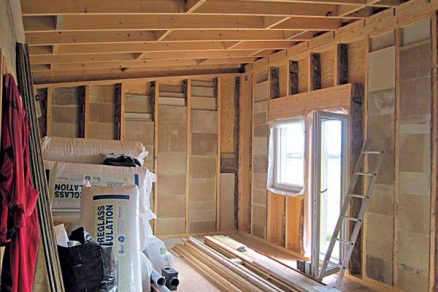

  • tvrdรก tepelnoizolaฤnรก izolaฤnรก doska (tri vrstvy sย hrรบbkou 50, 50 aย 40 mm),
  • parozรกbrana,
  • OSB doska sย hrรบbkou 12 mm,
  • vzduchovรก medzera sย hrรบbkou 30 mm,
  • sadrokartรณn/drevenรฝ obklad.

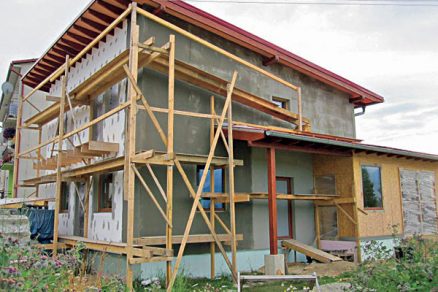

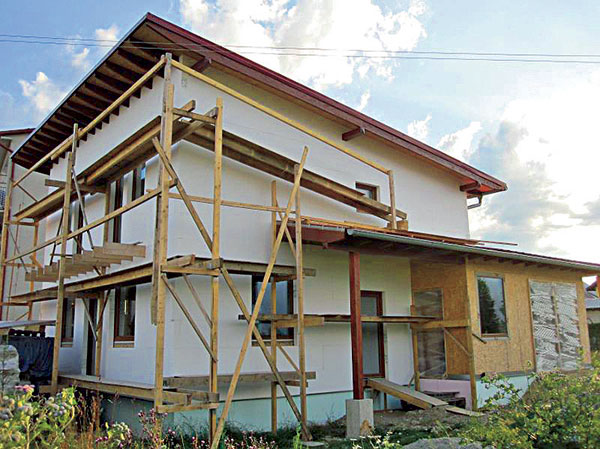

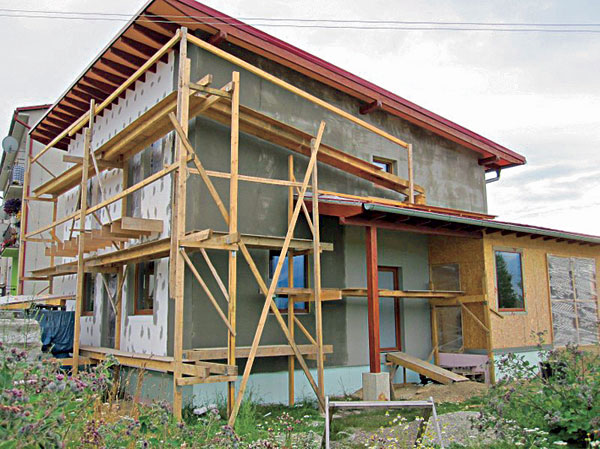

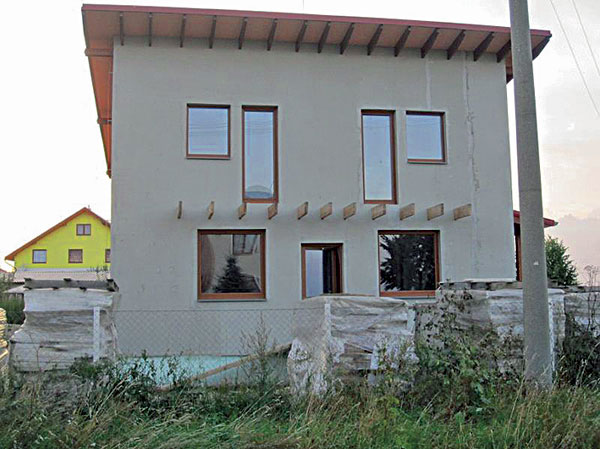

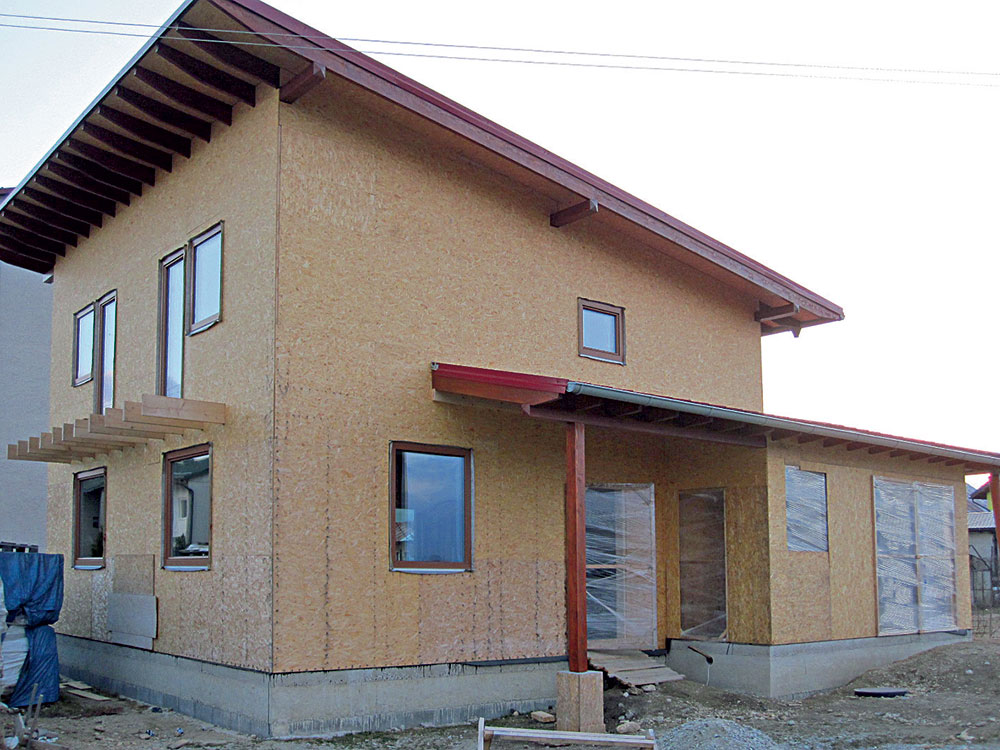

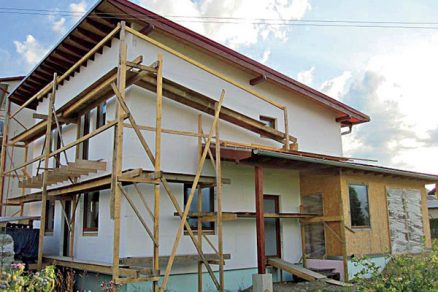

Vย konลกtrukcii sa pouลพili dosky OSB 3-EGGER (emisnรก trieda Eย 0-lepenรฉ PUR lepidlom). Na zateplenie sa pouลพil klasickรฝ fasรกdny polystyrรฉn (IZOย 4). Vnรบtornรก izolรกcia steny sa rieลกila pomocou francรบzskeho ลกpeciรกlneho protipoลพiarneho materiรกlu โ€“ tvrdรฝch dosiek Odiboard. Vรฝplลˆovรฉ otvory sรบ plastovรฉ zย profilov Salamander Blue Evolution.

Sklon pultovej strechy je 7ยฐ, ฤiลพe sa zaraฤuje medzi plochรฉ strechy (so sklonom vonkajลกieho povrchu krytiny vย rozmedzรญ 0ย aลพ 10ยฐ). Streลกnรก krytina je plechovรก โ€“ klik panel od Steelera. Strecha je situovanรก na sever. Aby sa eliminovalo riziko podfรบknutia vย spoji, vyrรกbali sa pรกsy streลกnej krytiny v celku, bez dฤบลพkovรฉho napojenia (pribliลพne 11,5 m). Streลกnรก krytina sa vyrรกbala priamo na stavbe zo zvitku plechu aย nรกsledne sa klรกdla na latovanie realizovanรฉ na plnรฝ drevenรฝ zรกklop. Streลกnรบ obalovรบ konลกtrukciu tvorรญ (vrstvy od exteriรฉru do interiรฉru):

  • streลกnรก krytina na bรกze falcovanรฉho plechu,
  • latovanie 40 ร— 40 mm
  • poistnรก hydroizolรกcia
  • plnรฉ debnenie zย dosรกk sย hrรบbkou 12 mm,
  • tepelnรก izolรกcia sย hrรบbkou 300 mm medzi krokvami,

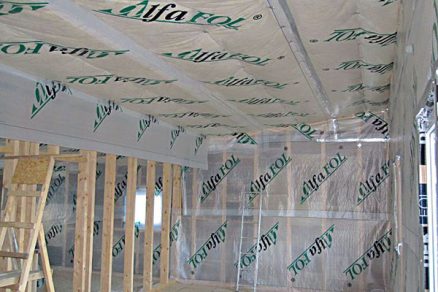

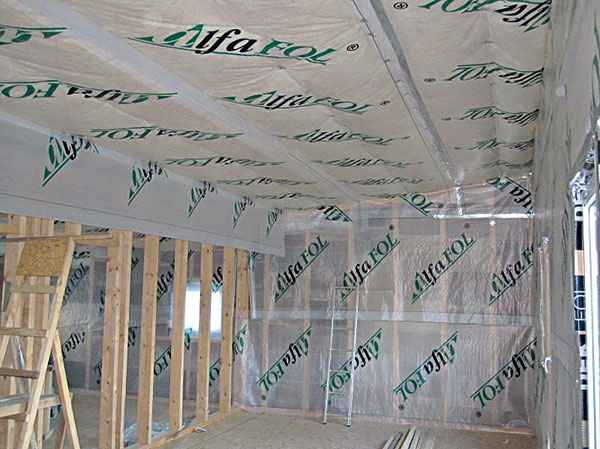

  • paronepriepustnรก fรณlia,
  • drevenรฝ/sadrokartรณnovรฝ zรกklop.

Dom mรก dve podlaลพia. Na prรญzemรญ sa nachรกdza kuchyลˆa, komora, kรบpeฤพลˆa, spรกlลˆa aย obรฝvacia izba. Na poschodรญ sa nachรกdzajรบ tri ฤalลกie izby aย kรบpeฤพลˆa.

Zรกver
Moลพno prรกve tรกto stavba inลกpiruje ฤalลกรญch nadลกencov kย stavbe podobnรฉho rodinnรฉho domu aย drevenรฉ stavby na bรกze stฤบpikovรฉho systรฉmu sa uย nรกs zaradia medzi ฤastejลกie realizovanรฉ zrubovรฉ ฤi panelovรฉ konลกtrukcie.

TEXT: Ing. Karol Dubjel, Ing. Elena Bobekovรก, PhD.
FOTO: Ing. Karol Dubjel

Ing. Karol Dubjel je absolventom Drevรกrskej fakulty Technickej univerzity vo Zvolene.

Ing. Elena Bobekovรก, PhD., pรดsobรญ na Katedre mechanickej technolรณgie dreva Drevรกrskej fakulty TU vo Zvolene.

Literatรบra
1.ย ย ย  ล tefko, J. โ€“ Reinprecht, L. โ€“ Kuklรญk, P.: Dล™evฤ›nรฉ stavby โ€“ konstrukce, ochrana, รบdrลพba., Bratislava: JAGA GROUP, druhรฉ vydanie, 2009, 196 s.
