Realizรกcia stropnรฉho systรฉmu zย pรณrobetรณnu
Galรฉria(8)

Realizรกcia stropnรฉho systรฉmu zย pรณrobetรณnu

Partneri sekcie:

Dรดleลพitรฝm kritรฉriom pri vรฝbere stavebnรฉho materiรกlu je okrem samotnej ceny aj rรฝchlosลฅ vรฝstavby. Zhotovovatelia vย priemyselnej aj individuรกlnej vรฝstavbe stรกle viac uprednostลˆujรบ komplexnรฉ systรฉmy, ktorรฝch prvky do seba zapadajรบ, aย tak umoลพลˆujรบ stavaลฅ rรฝchlo aย jednoducho.

Vรฝhoda kaลพdรฉho ucelenรฉho stavebnรฉho systรฉmu je vย tom, ลพe zabraลˆuje projekฤnรฝm aย technickรฝm problรฉmom, ktorรฉ vznikajรบ pri vรฝstavbe zย rรดznych materiรกlov.

Osobitou kategรณriou sรบ stropnรฉ systรฉmy. To, ฤi ich moลพno vย budove pouลพiลฅ, je vลพdy na posรบdenรญ statika. Ten musรญ spoฤรญtaลฅ, ฤi je danรฝ systรฉm schopnรฝ znรกลกaลฅ zรกลฅaลพ vyลกลกรญch poschodรญ. Nรกvrh vychรกdza spravidla zย podkladov dodanรฝch vรฝrobcom, ktorรฉ obsahujรบ prehฤพad รบnosnosti stropnรฉho systรฉmu.

Jednou zย moลพnostรญ osvedฤenou vย obฤianskej vรฝstavbe je pouลพitie stropnรฉho systรฉmu zo sivรฉho pรณrobetรณnu. Pozostรกva zo stropnรฝch nosnรญkov, stropnรฝch vloลพiek aย monolitickej betรณnovej zรกlievky Cย 20/25 (vย sรบlade sย STN EN 206-1 Zhotovenie aย kontrola betรณnovรฝch konลกtrukciรญ minimรกlne C16/20) vystuลพenej oceฤพovou sieลฅou sย priemerom prรบtov 6/200/200.

Stropnรฝ nosnรญk

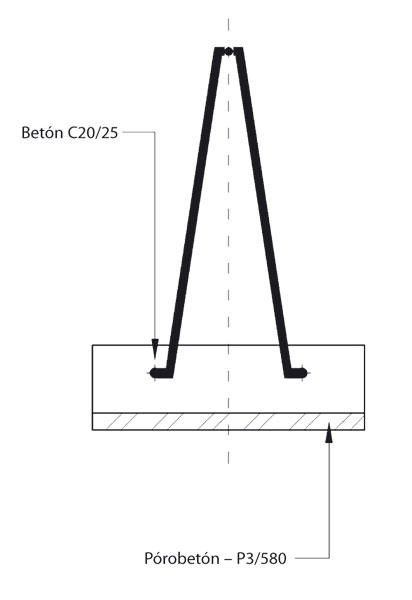

Stropnรฝ nosnรญk tvorรญ priehradovรก zvarovanรก vรฝstuลพ kotvenรก do betรณnovej pรคtky lichobeลพnรญkovรฉho prierezu sย rozmermi 160 ร— 40 mm. Na spodnej strane je spojenรก sย vrstvou zย pรณrobetรณnu hrubou 10ย mm, ktorรก spolu so stropnou vloลพkou zabezpeฤuje jednotnรฝ pรณrobetรณnovรฝ podhฤพad stropu aย dovoฤพuje jednoduchรฉ drรกลพkovanie na elektrorozvody vย ฤพubovoฤพnom smere. Oba konce nosnรญkov sรบ bez tejto vrstvy, ฤรญm je zabezpeฤenรก pevnรก betรณnovรก dosadacia plocha. Preto nie je moลพnรฉ nosnรญky skracovaลฅ.

Stropnรก vloลพka

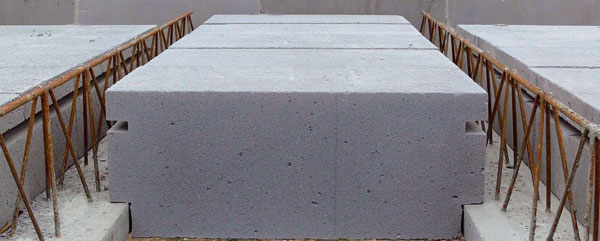

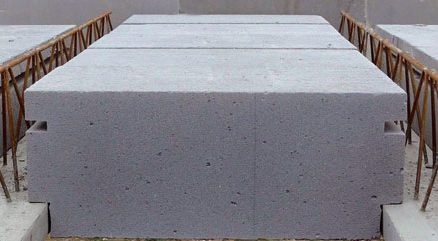

Stropnรก vloลพka je vyhotovenรก zย pรณrobetรณnu P3/520. Vรฝลกka vloลพky 200ย mm zaruฤuje konลกtrukฤnรบ vรฝลกku stropu 250 mm. Tรก je totoลพnรก sย vรฝลกkou tvรกrnic โ€“ je dodrลพanรฉ jednotnรฉ vรฝลกkovรฉ ฤlenenie.

Vystuลพenie nosnรญkov

Nosnรญky sรบ vystuลพenรฉ dolnou aj hornou vรฝstuลพou, doplnkovou vรฝstuลพou zย drรดtov aย ลกmykovou vรฝstuลพou. Pri montรกลพi nosnรญkov, ktorรฉ majรบ predpรญsanรฉ zvรฝลกenie, je moลพnรฉ prestrihnรบลฅ pomocnรบ hornรบ vรฝstuลพ, aby sa dalo zvรฝลกenie dosiahnuลฅ. Krytie vรฝstuลพe sa odporรบฤa vย hrรบbke 15 mm.

Postup pri montรกลพi stropnej konลกtrukcie

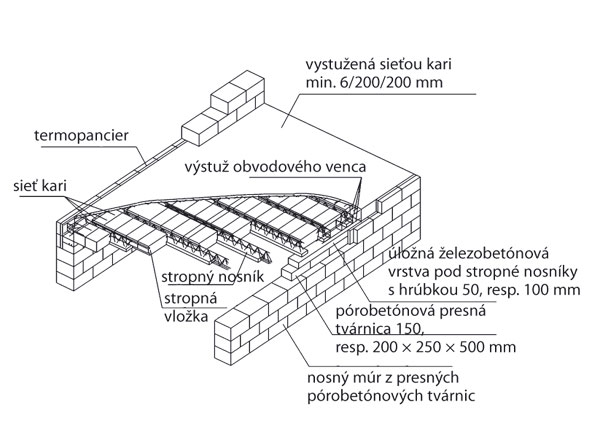

So stropnรฝmi nosnรญkmi aย stropnรฝmi vloลพkami treba manipulovaลฅ so zvรฝลกenou opatrnosลฅou, pretoลพe prรญpadnรฉ poลกkodenia mรดลพu maลฅ negatรญvny vplyv na statiku stropnej konลกtrukcie. Stropnรก konลกtrukcia sa ukladรก priamo na nosnรฉ steny zabezpeฤenรฉ betรณnovรฝm vencom. Stropnรฉ nosnรญky sa ukladajรบ ruฤne alebo pomocou mechanizmov, aย to vย module 600ย mm, podฤพa vรฝkresu skladby stropu. Minimรกlna รบloลพnรก dฤบลพka je 150 mm.

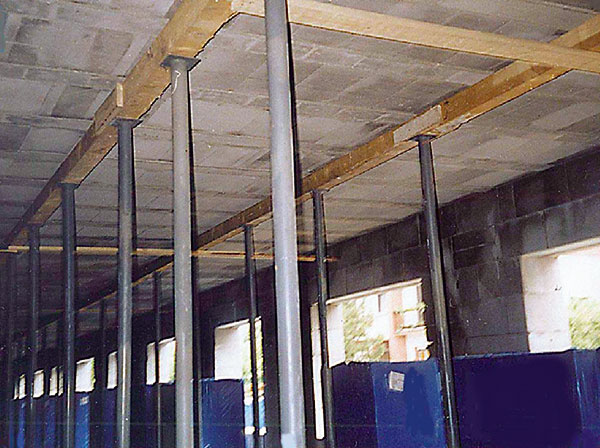

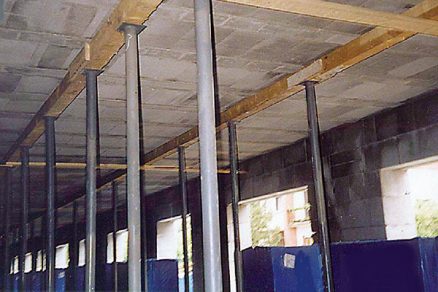

Pri zvรฝลกenom alebo rovnomernom zaลฅaลพenรญ (naprรญklad prieฤkou) treba uloลพiลฅ dva nosnรญky vedฤพa seba. Uloลพenรฉ stropnรฉ nosnรญky treba podoprieลฅ montรกลพnymi podperami vo vzdialenosti maximรกlne 1ย 600ย mm tak, aby vzniklo prevรฝลกenie vย strede nosnรญka sย vรฝลกkou L/300 โ€“ pokiaฤพ sa nezaฤnรบ dvรญhaลฅ konce nosnรญka. Pri uloลพenรญ stropnรฝch nosnรญkov sย dฤบลพkou do 5ย 000ย mm na pรณrobetรณnovรฉ murivo sa musia ukladaลฅ na betรณnovรบ roznรกลกaciu vrstvu sย minimรกlnou hrรบbkou 50ย mm vystuลพenรบ pri dolnom okraji dvoma prรบtmi sย priemerom V6. Pri uloลพenรญ stropnรฝch nosnรญkov sย dฤบลพkou 5ย 200 aลพ 7ย 400ย mm na pรณrobetรณnovรฉ murivo sa musia ukladaลฅ na betรณnovรบ roznรกลกaciu vrstvu sย minimรกlnou hrรบbkou 100ย mm vystuลพenรบ pri dolnom okraji dvoma prรบtmi sย priemerom V6.

Stropnรฉ vloลพky sa ukladajรบ na pripravenรฉ nosnรญky vย kolmom smere aลพ po montรกลพi podpier. Orientaฤnรก spotreba na jeden ลกtvorcovรฝ meter stropu je 6,67ย kusa stropnej vloลพky na 1,67 beลพnรฉho metra nosnรญka.
Stropnรฉ vloลพky krajnรฉho poฤพa moลพno ukladaลฅ jednou stranou na stropnรฝ nosnรญk aย druhou na stuลพujรบci veniec (minimรกlne uloลพenie vloลพky na venci je 20ย mm). Na uloลพenรฉ stropnรฉ vloลพky treba poloลพiลฅ prieฤnu konลกtrukฤnรบ vรฝstuลพ โ€“ odporรบฤajรบ sa ukladaลฅ oceฤพovรฉ prรบty sย priemerom 6ย mm zย ocele 10ย 216 vo vzdialenosti 200ย mm alebo sieลฅovinu, ktorรก sa upevnรญ betonรกrskym drรดtom kย pozdฤบลพnym prรบtom nosnรญka.

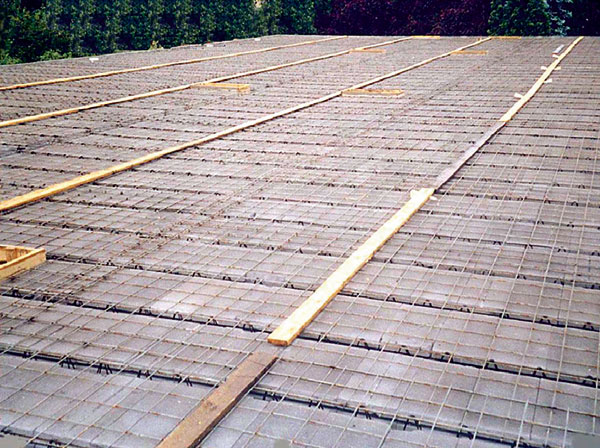

Musรญme pamรคtaลฅ na to, ลพe pรณrobetรณn vstrebรกva vlhkosลฅ, preto treba stropnรฉ vloลพky pred betonรกลพou navlhฤiลฅ vodou vย mnoลพstve asi 4 aลพ 6ย l/m2. Betรณn na zalievanie medzier medzi stropnรฝmi vloลพkami aย betรณnovรก doska sย hrรบbkou 50ย mm sa musia zaliaลฅ vย jednej vrstve. Odporรบฤa sa pouลพiลฅ betรณn triedy minimรกlne C20/25. Pri prevรกลพanรญ betรณnovej zmesi po uloลพenรฝch stropnรฝch vloลพkรกch treba pouลพiลฅ drevenรฉ foลกne. ฤŒas potrebnรฝ na vytvrdnutie betรณnu je asi 28 dnรญ pri teplote vzduchu +12 aลพ +20 ยฐC. Pri teplote niลพลกej ako +12 ยฐC sa ฤas tvrdnutia รบmerne predlลพuje. Betonรกลพ pri teplotรกch pod +5 ยฐC sa neodporรบฤa realizovaลฅ bez potrebnรฝch prรญsad. Po dostatoฤnom vytvrdnutรญ betรณnu moลพno pristรบpiลฅ kย odstrรกneniu podpier.

Napojenie balkรณna

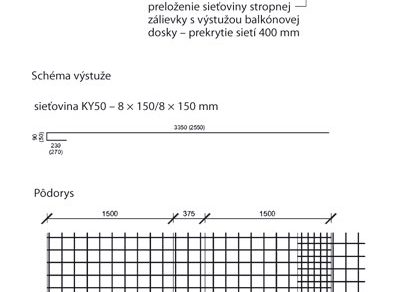

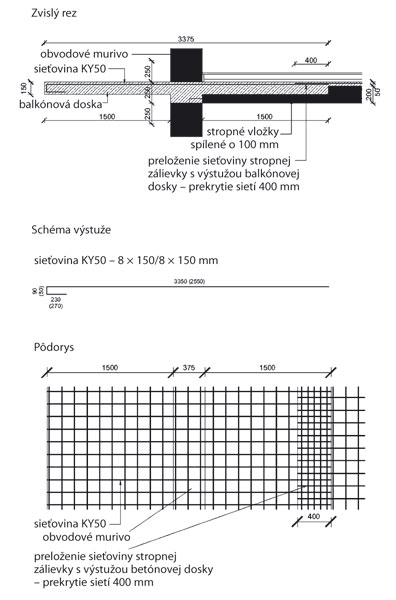

Nosnรญky tohto systรฉmu nie sรบ schopnรฉ plniลฅ funkciu konzoly, preto je moลพnรฉ zhotovovaลฅ len monolitickรฉ ลพelezobetรณnovรฉ balkรณny. Pri konลกtrukcii balkรณna treba spรญliลฅ oย 100ย mm stropnรฉ vloลพky, ktorรฉ sa potom kladรบ zย vnรบtornej strany spรญlenรฉ vย รบseku, ktorรฉho ลกรญrka bude rovnakรก ako ลกรญrka vysunutia balkรณna. Sieลฅoviny stropnej zรกlievky sย vรฝstuลพou balkรณna je potrebnรฉ ukladaลฅ sย presahom minimรกlne 400 mm.

Najฤastejลกie chyby

Pri realizรกcii stropnรฝch systรฉmov sa stavebnรญci (investori) alebo zhotovovatelia vย praxi dopรบลกลฅajรบ chรฝb, ktorรฉ majรบ ฤasto za nรกsledok poruchy vyplรฝvajรบce zย nesprรกvneho fungovania tejto vodorovnej nosnej konลกtrukcie.

Medzi najฤastejลกie patria:

  • stavebnรญk si nezabezpeฤรญ plรกn kladenia,
  • podopretie pred betonรกลพou je nevhodnรฉ alebo nedostatoฤnรฉ,
  • nedodrลพiavajรบ sa pracovnรฉ postupy: dฤบลพka uloลพenia, nedrลพanie zdvojenia nosnรญkov, pouลพitie nevhodnรฉho armovania pri betonรกลพi, nedostatoฤnรฉ krytie ocele.

Stropnรฉ systรฉmy zย pรณrobetรณnu sa teลกia obฤพube predovลกetkรฝm vฤaka variabilite systรฉmu, aย to moลพnostiam รบpravy (skracovanie) stropnรฝch vloลพiek vย oboch smeroch, vytvoreniu otvorov vย stropnom systรฉme na komรญnovรฉ teleso, kanalizรกcii, elektrickรฝm rozvodom, klimatizรกcii, respektรญve vรฝstupu na povalu. Rovnรฝ podhฤพad je zase zรกrukou nรญzkej spotreby omietkovรฝch zmesรญ.

Text: PORFIX
Foto: PORFIX

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
