Realizรกcia zรกkladovej dosky s vyuลพitรญm sklopenovรฉho granulรกtu

Partneri sekcie:

Zรกkladnou surovinou na vรฝrobu penovรฉho skla ako tepelnoizolaฤnรฉho stavebnรฉho materiรกlu je starรฉ odpadovรฉ alebo odpadnรฉ sklo, ktorรฉ nie je moลพnรฉ inรฝm spรดsobom vyuลพiลฅ. Zdrojom odpadovรฉho skla je sklo zรญskanรฉ zo separovanรฉho zberu odpadu z domรกcnostรญ alebo inรฝch prevรกdzok.

realizacia zakladovej dosky s vyuzitim sklopenoveho granulatu 6262 big image
01cseri big image
09cseri big image
08cseri big image
07cseri big image
06cseri big image
05cseri big image
04cseri big image

Odpadovรฉ sklo z vรฝroby fliaลก sa zvyฤajne roztavรญ a pouลพije na vรฝrobu novรฝch fliaลก. V procese vรฝroby fliaลก vลกak vnikรก aj inรฝ odpad, ktorรฝ sa uลพ na vรฝrobu novรฝch fliaลก pouลพiลฅ nedรก. Takรฝto nevyuลพitรฝ sklenรฝ odpad sa vyuลพรญva naprรญklad na vรฝrobu penovรฉho skla pouลพรญvanรฉho na stavebnรฉ รบฤely. Tรฝm sa znovu zhodnotรญ a vo vรฝrobnom procese odpadรก spotreba energie potrebnej na vรฝrobu zรกkladnej suroviny โ€“ skla. ฤŽalลกรญm environmentรกlnym aspektom pri vรฝrobe finรกlneho produktu โ€“ penovรฉho skla โ€“ je moลพnosลฅ vyuลพiลฅ elektrickรฝ prรบd pochรกdzajรบci z vodnรฝch elektrรกrnรญ.

Vรฝroba penovรฉho skla

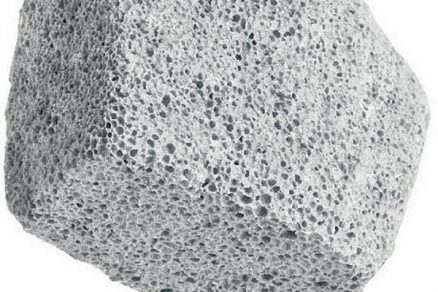

Vรฝchodiskovรฝ materiรกl tvorรญ pouลพitรฉ sklo rรดznorodej kvality. Mรดลพe รญsลฅ o sklo z marmelรกdovej fฤพaลกe, okennej tabule, zelenรฉ, biele alebo hnedรฉ sklo z pivovรฝch fliaลก. Sklenรฝ materiรกl sa v prvotnej fรกze pretriedi, rozdrvรญ na prach a prechรกdza niekoฤพkostupลˆovรฝmi oddeฤพovacรญmi a drviacimi cyklami. Nรกsledne sa sklenรฝ granulรกt s hrรบbkou aลพ do 10 mm rozomelie pomocou guฤพovรฉho mlyna na najjemnejลกรญ sklenรฝ prach. Nasleduje primieลกanie minerรกlneho aktivรกtora vo vรญrivej mieลกaฤke v presne stanovenom pomere. Spenenie a speฤenie sklenรฉho prachu sa vykonรก v elektricky vyhrievanรฝch priebeลพnรฝch peciach pri teplote pribliลพne 900 ยฐC. Vรฝsledkom je takzvanรฝ kolรกฤ penovรฉho skla, ktorรฝ je charakteristickรฝ vysokou รบnosnosลฅou a tepelnoizolaฤnรฝmi vlastnosลฅami. Pri vysunutรญ z pece (teplota materiรกlu 300 aลพ 400 ยฐC) sa tento kolรกฤ nรกsledne prudkรฝm ochladenรญm polรกme na pรณrovitรฝ granulรกt s priemerom 3 aลพ 5 mm (obr. 1). Vฤaka malรฝm uzatvorenรฝm pรณrom zรญskava penovรฉ sklo tepelnoizolaฤnรฉ vlastnosti veฤพmi podobnรฉ polystyrรฉnu. Moลพno ho pouลพiลฅ na izolovanie betรณnovรฝch zรกkladovรฝch dosiek, kde nahrรกdza dodatoฤnรบ ochranu proti mrazu, tepelnรบ izolรกciu a hydroizolรกciu (obr. 2 a 3). Penovรฉ sklo mรก podobnรฝ vzhฤพad ako lรกmanรฝ kameลˆ alebo pemza, je vลกak ฤพahลกie a obsahuje vzduchovรฉ nenasiakavรฉ uzavretรฉ pรณry. Tie zabezpeฤujรบ okrem tepelnoizolaฤnรฝch vlastnostรญ a odolnosti proti mrazu aj odolnosลฅ proti mikroorganizmom.

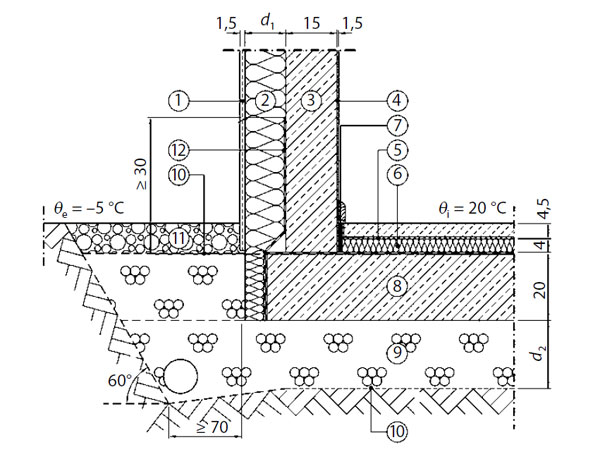

Obr. 2  Detail rieลกenia zรกkladovej dosky na penovom skle
1 โ€“ vonkajลกia omietka, 2 โ€“ tepelnรก izolรกcia obvodovรฉho plรกลกลฅa, 3 โ€“ obvodovรฝ plรกลกลฅ, 4 โ€“ vnรบtornรก omietka, 5 โ€“ betรณnovรฝ poter, 6 โ€“ podlahovรก izolรกcia, 7 โ€“ dilataฤnรก izolรกcia, 8 โ€“ zรกkladovรก doska, 9 โ€“ sklopenovรฝ granulรกt Perimeter 50, 10 โ€“ geotextรญlia,
11 โ€“ ลกtrkopiesok ako vonkajลกรญ okrasnรฝ nรกsyp

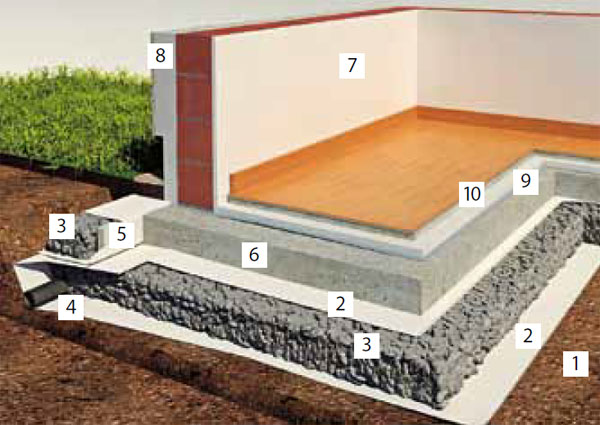

Obr. 3  Skladba podlahy
1 โ€“ zemina, 2 โ€“ geotextรญlia, 3 โ€“ sklopenovรฝ granulรกt Technopor, 4 โ€“ drenรกลพ, 5 โ€“ tepelnรก izolรกcia sokla,
6 โ€“ betรณnovรก zรกkladovรก doska, 7 โ€“ obvodovรก stena,
8 โ€“ vonkajลกia tepelnรก izolรกcia obvodovej steny,
9 โ€“ krokovรก izolรกcia, 10 โ€“ podlahovรฝ systรฉm

Vlastnosti penovรฉho skla
Penovรฉ sklo predstavuje tepelnoizolaฤnรฝ materiรกl s vysokou รบnosnosลฅou. Zรกkladnou surovinou je sypkรก hmota vyrobenรก vรฝhradne z recyklovanรฉho skla. Tento tepelnoizolaฤnรฝ materiรกl sa najฤastejลกie aplikuje pod zรกkladovรฉ dosky. Voฤพne sypanรฝ aj zhutnenรฝ poskytuje ideรกlny nรกsypovรฝ zรกklad pre drenรกลพ. Hodnota sรบฤiniteฤพa tepelnej vodivosti ฮป je vo voฤพne sypanom stave 0,06 a v zhutnenom stave 0,09 W/(m . K). Medzi ฤalลกie vlastnosti penovรฉho skla patrรญ:

  • mrazuvzdornosลฅ โ€“ penovรฉ sklo moลพno zabudovaลฅ priamo bez nutnosti realizovaลฅ dodatoฤnรฉ tepelnoizolaฤnรฉ systรฉmy;
  • vysokรก pevnosลฅ v tlaku โ€“ moลพno ho priamo zabudovรกvaลฅ na pohlcovanie zรกลฅaลพe aลพ do 50 t/m2;
  • nรญzka hmotnosลฅ (pribliลพne 170 kg/m3) โ€“ zรกkladovรก pรดda je odฤพahฤenรก (pri mokrรฝch pรดdach dochรกdza k zlepลกeniu vztlaku);
  • odolnosลฅ proti vode โ€“ vฤaka uzavretรฝm pรณrom neviaลพe ลพiadnu vodu a izolaฤnรฉ vlastnosti si zachovรกva aj vo vlhkom prostredรญ;
  • nehorฤพavosลฅ โ€“ trieda reakcie na oheลˆ A1 (v prรญpade poลพiaru neuvoฤพลˆuje ลพiadne ลกkodlivรฉ plyny ani pary);
  • ekologickosลฅ โ€“ ide o 100 %-nรฝ recyklovanรฝ ekologickรฝ vรฝrobok, ktorรฝ sa vyrรกba zo starรฉho skla anorganickรฉho pรดvodu;
  • odolnosลฅ proti kyselinรกm, zรกsadรกm, plesniam, baktรฉriรกm, hmyzu aj hlodavcom;
  • trvalรก odolnosลฅ proti starnutiu (poฤas svojej ลพivotnosti nemenรญ objem a nestrรกca pรดvodnรฉ vlastnosti);
  • odolnosลฅ proti toxickรฉmu plynu radรณnu.

Pouลพitie penovรฉho skla
Penovรฉ sklo nachรกdza najฤastejลกie uplatnenie ako tepelnรก izolรกcia pod zรกkladovรฝmi doskami (podlaha na terรฉne). Okrem toho moลพno tento materiรกl pouลพiลฅ:

  • na zhotovenie postrannej izolรกcie vonkajลกรญch stien pivnรญc alebo priestorov realizovanรฝch pod รบrovลˆou zeme;
  • v priemyselnej a komerฤnej vรฝstavbe priemyselnรฝch parkov, nรกdvorรญ a zรกhrad;
  • na odฤพahฤenie zaลฅaลพenรฝch stropnรฝch konยญลกtrukciรญ pamiatkovรฝch budov a chrรกmov;
  • na podlahovรบ sanรกciu starรฝch budov a ich tepelnรฉ odizolovanie;
  • ako izolรกciu plavรกrnรญ, bazรฉnov a inรฝch rekreaฤnรฝch stavieb;
  • na รบpravu tepelnotechnickรฝch vlastnostรญ vonkajลกรญch a vnรบtornรฝch ลกportovรญsk, hรกl a oddychovรฝch zรณn;
  • na spevลˆovanie a sanรกciu malรฝch brehov tokov, vodnรฝch plรดch a hrรกdzรญ;
  • na izolรกciu striech a terรกs.

Penovรฉ sklo nachรกdza uplatnenie aj v inลพinierskom staviteฤพstve. Pouลพรญva sa naprรญklad na vรฝstavbu ciest, pozemnรฝch komunikรกciรญ, tunelov, mostov a viaduktov, zรกkladov pod cestami, komunikรกciami alebo parkoviskami, na zabezpeฤenie a stabilizรกciu prรญcestnรฝch svahov a hrรกdzรญ, na vyhotovenie drenรกลพnych nรกsypov v okolรญ malรฝch, strednรฝch aj veฤพkรฝch budov a priemyselnรฝch stavieb, na izolovanie teplovodnรฝch potrubรญ a inรฝch podรบrovลˆovรฝch vedenรญ, ako aj izolovanie podzemnรฝch akumulaฤnรฝch zรกsobnรญkov, vodnรฝch nรกdrลพรญ, nรกdrลพรญ na bioplyn a podobne a v neposlednom rade ako tepelnรก izolรกcia pri vรฝstavbe vodovodov a kanalizaฤnรฝch sietรญ.

Doprava na stavenisko
Doprava priamo na stavenisko zรกvisรญ od moลพnosti prรญstupovรฝch ciest. Transport sa realizuje nรกkladnรฝmi autami s maximรกlnym objemom prepravovanรฉho materiรกlu do 90 m3. V takomto prรญpade ide o voฤพne sypanรฝ granulรกt. Vykladanie sa realizuje prostrednรญctvom posuvnรฉho remorkรฉra. Granulรกt moลพno ukladaลฅ, pokiaฤพ to vlastnosti stavebnรฉho pozemku umoลพลˆujรบ, priamo do vรฝkopu.

Druhรบ moลพnosลฅ predstavuje dodรกvka granulรกtu v takzvanรฝch BigBags, teda vreciach s objemom od 1 do 5 m3. Maximรกlna kapacita granulรกtu vo vreciach je 72 m3 na jedno nรกkladnรฉ auto.

Vyklรกdka granulรกtu trvรก maximรกlne hodinu a vzhฤพadom na to, ลพe v drvivej vรคฤลกine prรญpadov ju nemoลพno uskutoฤniลฅ priamo na stavenisku, treba zabezpeฤiลฅ v jeho blรญzkosti dostatoฤne veฤพkรฉ a vhodnรฉ รบloลพnรฉ miesto. Prรญjazdovรก cesta by mala byลฅ uลพ dostatoฤne spevnenรก a vhodnรก na pojazd ลฅaลพkou stavebnou mechanizรกciou.

Postup realizรกcie zรกkladovej dosky
Aplikรกcia sklopenovรฉho granulรกtu nie je prรญpustnรก v kapilรกrnom lome spodnej vody, rovnako ako ani v oblasti vรฝskytu tlakovej vody. Zemina vystupujรบca na povrch musรญ byลฅ priepustnรก pre vodu. Pri existencii sรบdrลพnรฝch alebo vrstevnรฝch zemรญn, v ktorรฝch mรดลพe vystupovaลฅ vzlรญnajรบca alebo podzemnรก voda, treba poฤรญtaลฅ s drenรกลพou podฤพa DIN 4095: 1990 (Plรกnovanie, navrhovanie a realizรกcia drenรกลพneho ochrannรฉho systรฉmu proti podzemnej vode). Realizรกcia zรกklaยญdovej konลกtrukcie pouลพitรญm penovรฉho skla pozostรกva zo ลกiestich zรกkladnรฝch krokov:

  • vyhotovenie vรฝkopu โ€“ na zรกklade zistenรฝch vlastnostรญ podloลพia a kvality terรฉnu treba vyhotoviลฅ ฤo najrovnejลกรญ podklad (obr. 4). V prรญpade vzlรญnajรบcej vody alebo vysokej hladiny podzemnej vody je nutnรฉ realizovaลฅ vyspรกdovanรฉ drenรกลพovanie na odvรกdzanie odpadovej vody z vรฝkopu mimo stavebnรบ plochu. Nรกsledne sa osadia leลพatรฉ zvody a prestupy cez budรบcu zรกklaยญdovรบ dosku (obr. 5) (kanalizรกcia, voda…);
  • ukladanie geotextรญlie โ€“ do vรฝkopu treba uloลพiลฅ geotextรญliu (s ploลกnou hmotnosลฅou 150โ€ฏg/m2) tak, aby presahovala vรฝkop z vonkajลกej strany aspoลˆ o 1 m a aby sa nรกsyp mohol v oblasti krajov dostatoฤne prekryลฅ (obr. 6);
  • nรกsyp โ€“ pokiaฤพ sa sklopenovรฝ granulรกt dodรกva voฤพne sypanรฝ, aplikuje sa priamo a rovnomerne do stavebnรฉho vรฝkopu. V prรญpade dodรกvky systรฉmom BigBag (vo vreciach), je na stavenisku nutnรฉ zabezpeฤiลฅ zdviลพnรฝ bager alebo stavebnรฝ ลพeriav podฤพa potreby;
  • rozhrnutie granulรกtu โ€“ v prรญpade malรฝch stavieb a pri zhutnenรญ v pomere 1,3 : 1 sa rozhrnutie granulรกtu realizuje lyลพicou bagra a nรกsledne sa rozhrnie hrabฤพami (obr. 7);
  • zhutลˆovanie (obr.โ€ฏ8) sa realizuje pri malรฝch plochรกch ฤพahkou vibraฤnou doskou s hmotnosลฅou pribliลพne 60 aลพ 100โ€ฏkg a kmitoฤtom 100 Hz;
  • nasleduje uloลพenie deliacej fรณlie na bรกze polyetylรฉnu a zaloลพenie debnenia.

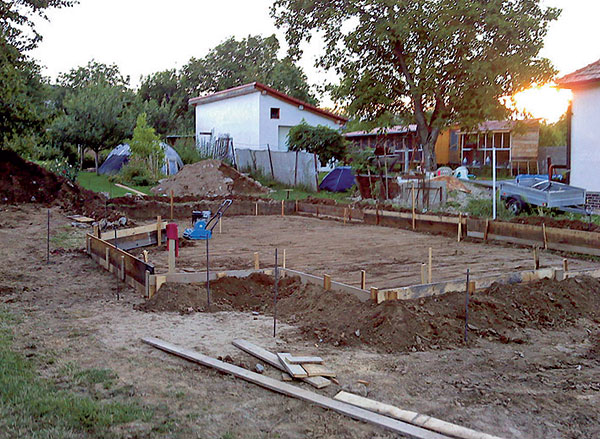

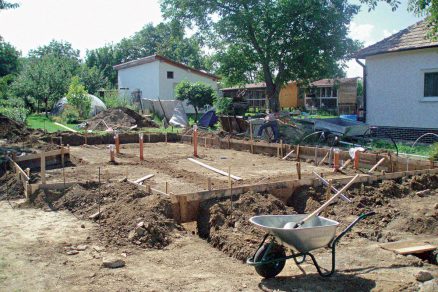

Obr. 4  Prรญprava vรฝkopu

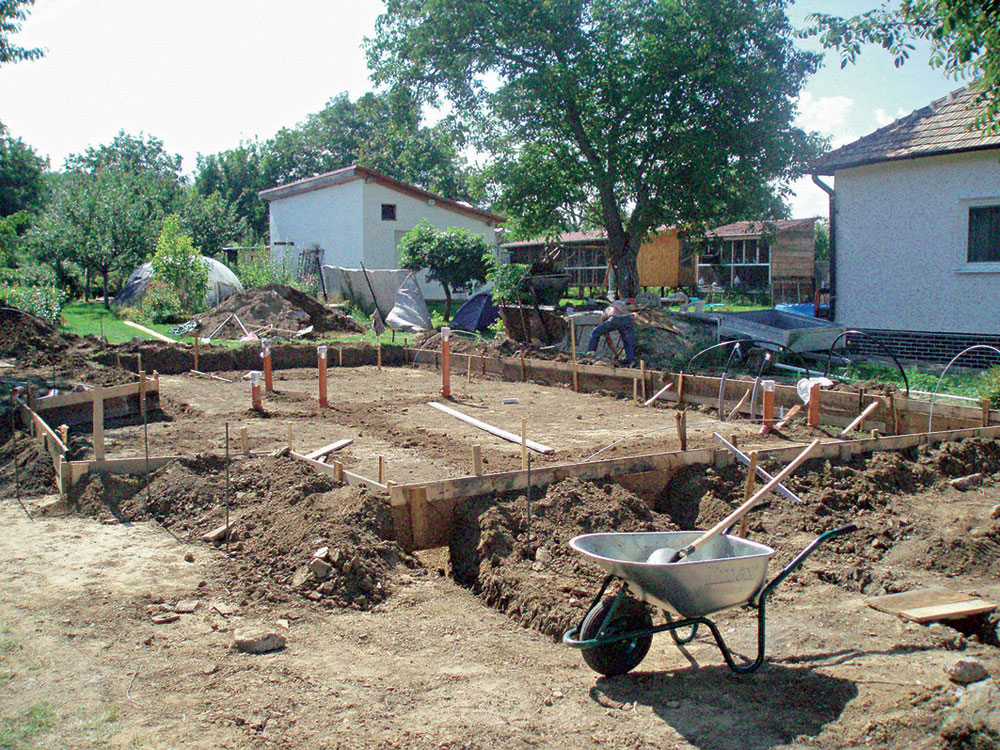

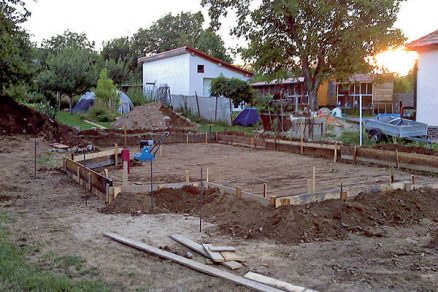

Obr. 5  Uloลพenie leลพatรฝch zvodov a prestupov cez zรกkladovรบ dosku

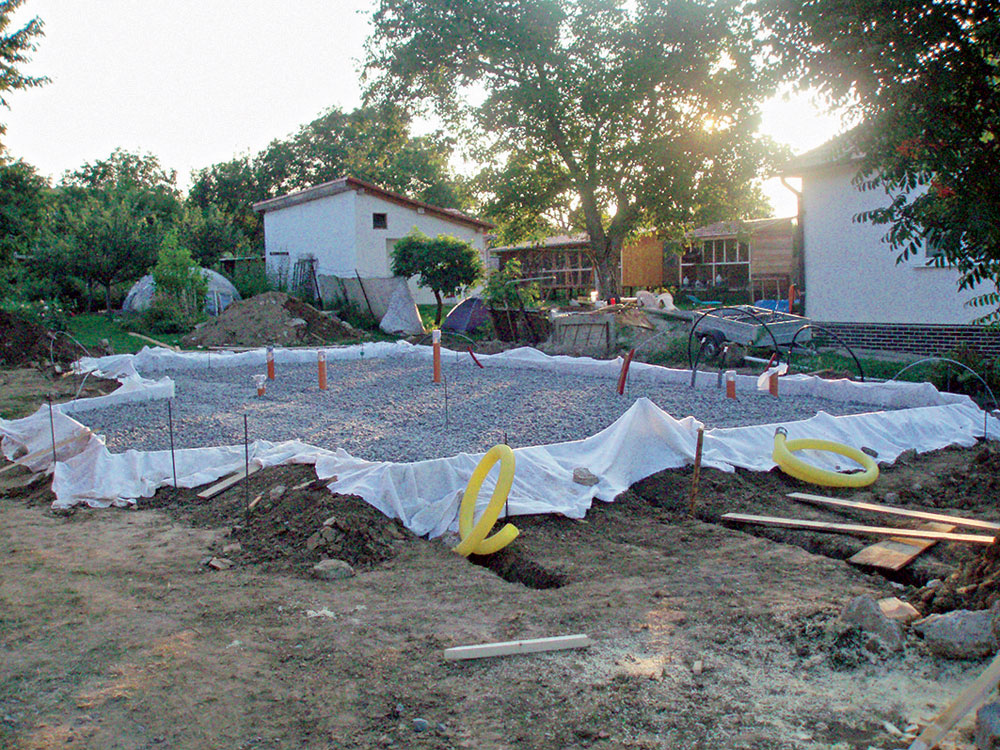

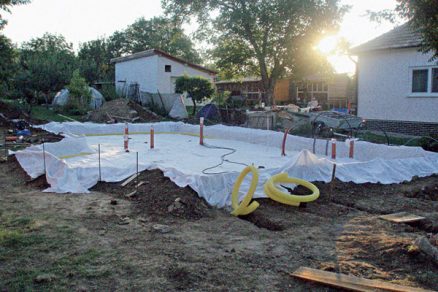

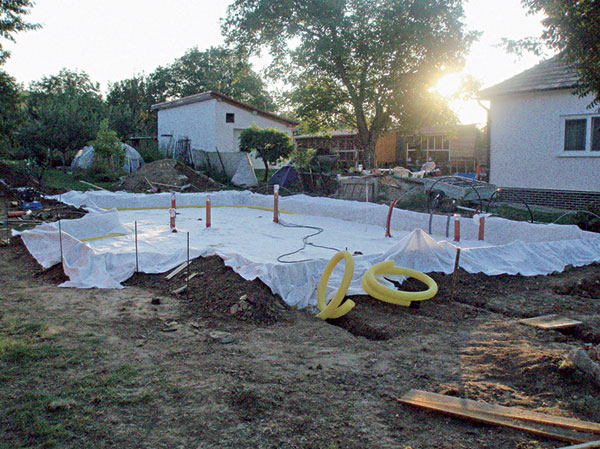

Obr. 6  Uloลพenie geotextรญlie s presahom 1 m cez okraje vรฝkopu

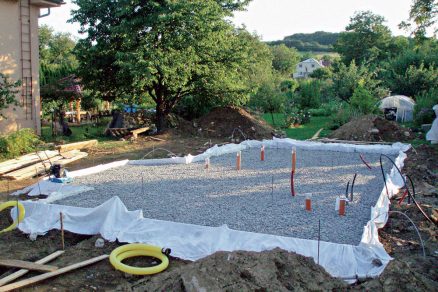

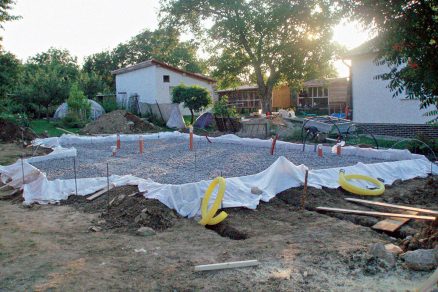

Obr. 7  Rozhrabanรฉ penovรฉ sklo vo vรฝkope

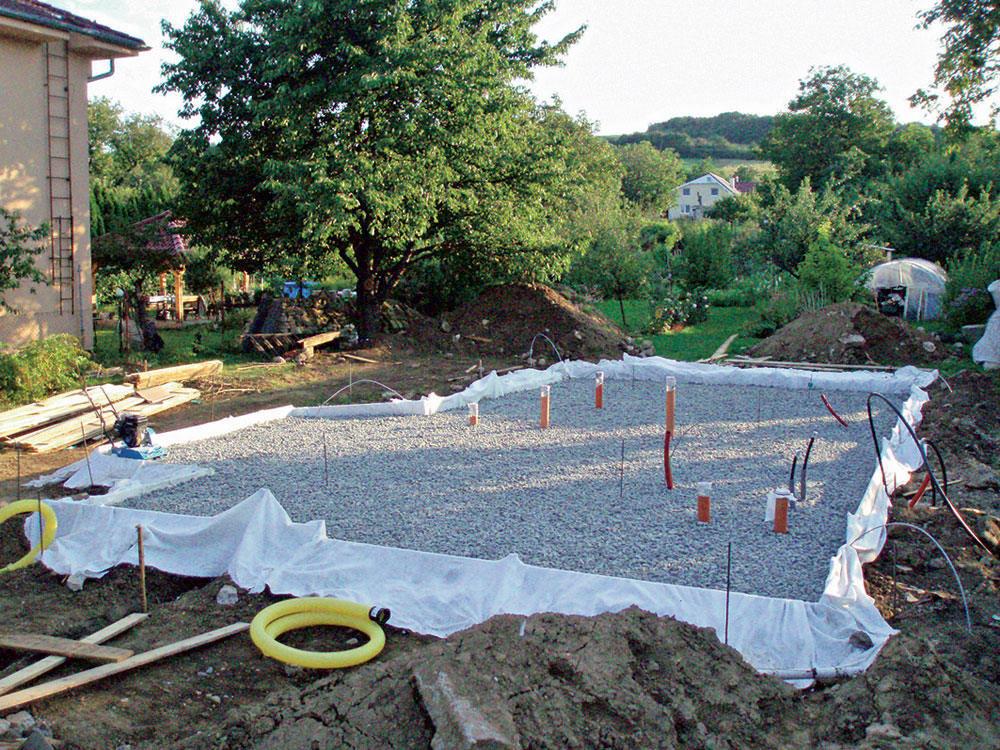

Obr. 8  Penovรฉ sklo po zhutnenรญ

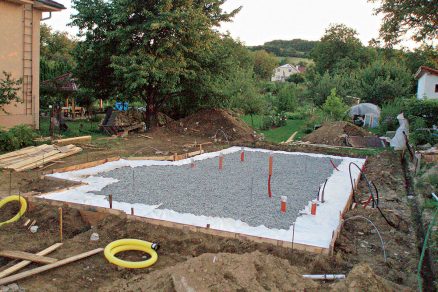

Obr. 9  Pripravenรฝ podklad na bรกze penovรฉho skla na betรณnovanie

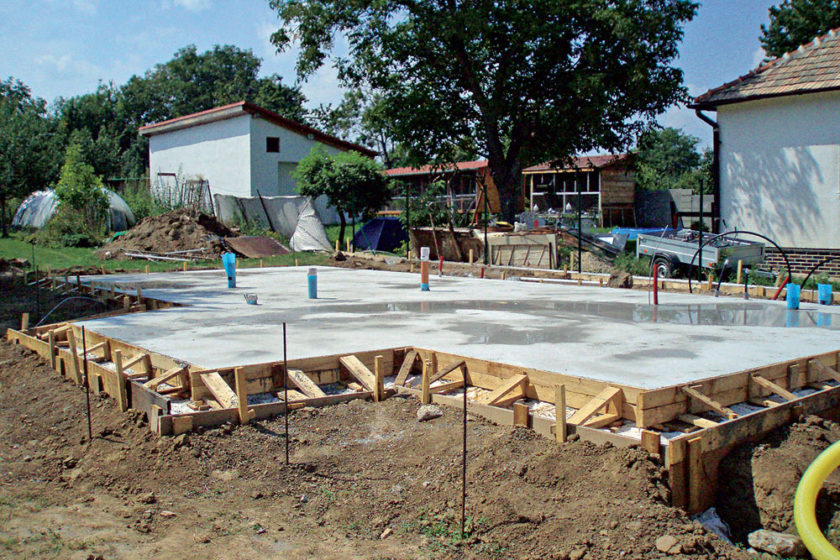

Po ukonฤenรญ zhutลˆovania nรกsypu sa presahujรบca stavebnรก geotextรญlia po obvode vรฝkopu preloลพรญ na sklopenovรฝ granulรกt. Celรก plocha zhutnenรฉho nรกsypu sa potom zakryje fรณliou na bรกze polyetylรฉnu, ktorรก slรบลพi ako ochrana proti neลพelanรฉmu zateฤeniu cementovรฉho mlieka do rozloลพenรฉho granulรกtu. Debnenie na zhotovenie zรกkladovej dosky sa postavรญ priamo na pripravenรบ plochu s nรกsypom (obr. 9). Do takto pripravenej plochy sa nรกsledne leje naprรญklad tzv. drรกtkobetรณn (obr. 10).

Zรกver
Penovรฉ sklo, alebo inak povedanรฉ sklopenovรฝ granulรกt, je najvhodnejลกie pouลพiลฅ pod zรกkladovรบ dosku. Vฤaka tepelnoizolaฤnรฝm vlastnostiam sa hodรญ aj na realizรกciu zรกkladovej dosky domov v nรญzkoenergetickom a pasรญvnom ลกtandarde. Ide o vysokozaลฅaลพiteฤพnรฝ stavebnรฝ materiรกl, ktorรฝ moลพno รบฤinne pouลพiลฅ aj v ลฅaลพkom pozemnom staviteฤพstve, naprรญklad pri realizรกcii viacpodlaลพnรฝch bytovรฝch a priemyselnรฝch budov. Hodรญ sa aj na sanaฤnรฉ prรกce โ€“ rekonลกtrukcie podlรกh starรฝch domov a chalรบp, ako aj na odvetranie a vysuลกovanie historickรฝch sakrรกlnych stavieb a pamiatkovรฝch priestorov. Uplatnenie nachรกdza aj pri vรฝstavbe ลกportovรฝch objektov a moลพno ho aplikovaลฅ aj na plochรฉ strechy alebo pod cestnรฉ telesรก.

TEXT: Martin Briestenskรฝ
OBRรZKY a FOTO: ecoZรKLADY

Martin Briestenskรฝ je konateฤพom spoloฤnosti ecoZรKLADY, s. r. o., ktorรก od roku 2010 zabezpeฤuje vรฝhradnรฝ dovoz sklopenovรฉho granulรกtu Technopor. Spoloฤnosลฅ sa ลกpecializuje na realizรกciu zรกkladovรฝch dosiek ukladanรฝch na sklopenovom granulรกte.
