Rekonลกtrukcia krovu plavรกrne RKC EBO Jaslovskรฉ Bohunice

Partneri sekcie:

Rekonลกtrukcia krovu plavรกrne RKC EBO Jaslovskรฉ Bohunice sa realizovala vย roku 2010. Vzhฤพadom na fakt, ลพe pรดvodnรก nosnรก konลกtrukcia vykazovala viditeฤพnรฉ priehyby, objekt bol pred zaฤiatkom rekonลกtrukcie uลพ niekoฤพko mesiacov preventรญvne uzavretรฝ.

03techwood big image
08techwood big image
06techwood big image
05techwood big image
04techwood big image
obr2 big image
obr7 big image
rekonstrukce strechy nezahrnuje pouze vymenu stresni krytiny 6152 big image

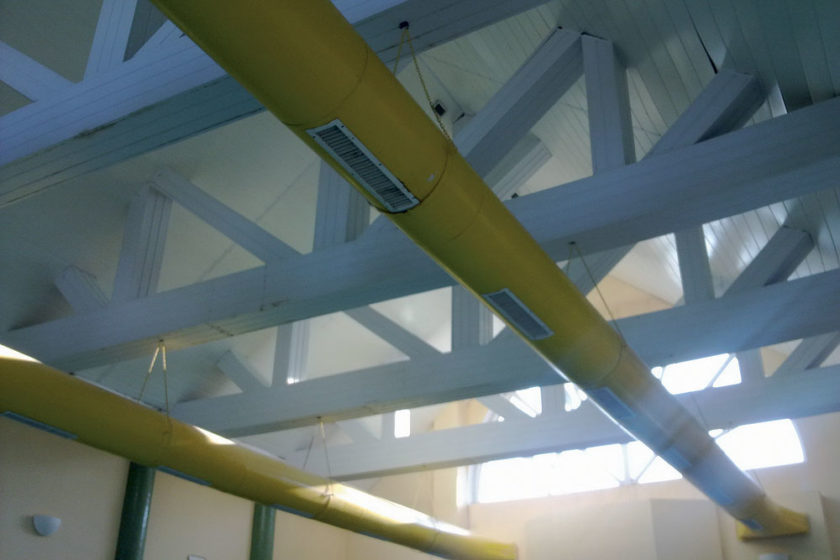

Nosnรก konลกtrukcia pรดvodnรฉho krovu sย rozponom 9,6 m pozostรกvala zo 6 ks drevenรฝch vรคznรญkov so zaลฅaลพovaciou ลกรญrkou 2 000 mm (obr. 1). Jednotlivรฉ dielce priehradovรฝch vรคznรญkov boli spรกjanรฉ pomocou oceฤพovรฝch prรญloลพiek aย skrutiek. Vรคznรญky boli zย interiรฉru pohฤพadovo upravenรฉ kapotรกลพou plastovรฝmi profilmi, ukotvenรฝmi na pomocnej hlinรญkovej konลกtrukcii. Stuลพenie konลกtrukcie vย pozdฤบลพnom smere bolo vย rovine streลกnรฉho plรกลกลฅa zabezpeฤenรฉ oceฤพovรฝmi U-profilmi, kotvenรฝmi vย ลกtรญtovรฝch stenรกch. Tieto profily tvorili zรกroveลˆ nosnรฝ prvok pre krokvy, uloลพenรฉ medzi hlavnรฝmi vรคznรญkmi. Pri obhliadke zรกstupcovia reaยญlizaฤnej firmy namerali priehyby streลกnรฝch vรคznรญkov aลพ 280 mm, priฤom norma povoฤพuje pri danom rozpone maximรกlny priehyb 38 mm. Tento stav spรดsobila kombinรกcia viacerรฝch faktorov, aย to nesprรกvny statickรฝ nรกvrh krovu, nevhodnรก skladba streลกnรฉho plรกลกลฅa aย nefunkฤnรฉ odvetranie, ako aj neplรกnovanรก vรฝmena streลกnej krytiny.

Budova: plavรกreลˆ RKC EBO Jaslovskรฉ Bohunice
Stavebnรฉ prรกce: rekonลกtrukcia krovu
Rok realizรกcie: 2010
Hlavnรฝ dodรกvateฤพ: 1. Stavivรก, s. r. o.
Konลกtrukcia krovu: Techwood, spol. sย r. o.
Typ konลกtrukcie: Drevenรฉ priehradovรฉ vรคznรญky, spรกjanรฉ oceฤพovรฝmi platลˆami sย prelisovanรฝmi hrotmi

Nesprรกvny statickรฝ nรกvrh
Pred zaฤiatkom rekonลกtrukcie sa zamerali jednotlivรฉ prierezy aย geometriu pรดvodnรฝch vรคznรญkov aย vรคznรญky nanovo namodelovali vo vรฝpoฤtovom programe Fine โ€“ Truss. Po prepoฤte vรคznรญkov sa zistilo, ลพe niektorรฉ diagonรกly prekraฤovali pri aktuรกlnych zaลฅaลพovacรญch stavoch normou povolenรฉ hodnoty aลพ 1,4-nรกsobne (obr. 2). Problรฉm predstavoval predovลกetkรฝm fakt, ลพe stuลพenie vรคznรญkov sa nachรกdzalo len vย streลกnej rovine aย diagonรกly ani spodnรฝ pรกs neboli nijako zavetrovanรฉ. Vย tomto prรญpade zohralo pravdepodobne pozitรญvnu รบlohu oplรกลกtenie tรฝchto prvkov hlinรญkovou konลกtrukciou, nesรบcou obklad na bรกze plastovรฝch podhฤพadovรฝch prvkov. Tรกto prรญdavnรก konลกtrukcia zabraลˆovala vyboฤeniu diagonรกl zย roviny, ฤรญm ฤiastoฤne nahrรกdzala ลกtandardne pouลพรญvanรฉ stuลพujรบce prvky.

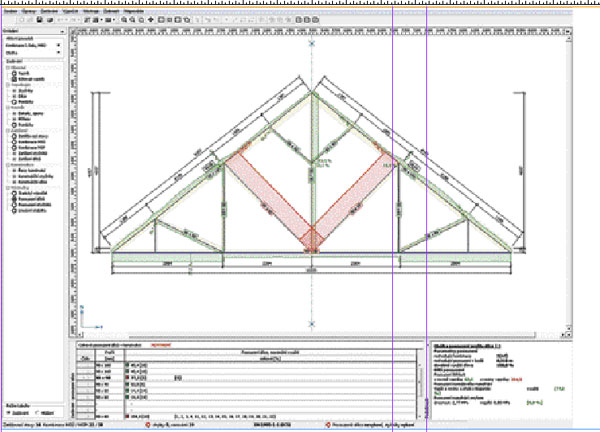

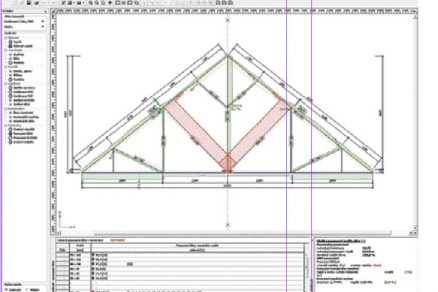

Obr. 2 Posรบdenie pรดvodnรฝch vรคznรญkov

Vyuลพiteฤพnosลฅ spodnej aย hornej pรกsnice vรคznรญkov sa blรญลพila kย maximu. Pri pรดvodnom vรคznรญku sa realizoval len prepoฤet drevenรฝch prierezov, posudok spojov sa nerobil.

Nevhodnรก skladba streลกnรฉho plรกลกลฅa, nefunkฤnรฉ odvetranie
Zloลพenie streลกnรฉho plรกลกลฅa pred rekonลกtrukciou bolo vย smere zย interiรฉru nasledovnรฉ: plastovรฝ obklad, plnรฝ drevenรฝ zรกklop, fรณlia, tepelnรก izolรกcia medzi krokvami, fรณlia, plnรฝ drevenรฝ zรกklop, latovanie, streลกnรก krytina. Odvetranie strechy bolo nefunkฤnรฉ. Absencia vzduchovรฝch vrstiev spรดsobila, ลพe prรบdenie vzduchu vย streche bolo minimรกlne, priestor medzi krokvami bol รบplne uzavretรฝ. Okrem kondenzรกcie vodnej pary vย streลกnom plรกลกti doลกlo aj kย poruche krytiny aย priamemu zatekaniu. Nรกsledkom toho boli ฤasti hornรฝch pรกsnic pรดvodnรฝch vรคznรญkov, vrรกtane kย nim vedรบcich diagonรกl spojov zniฤenรฉ hnilobou aลพ na 70 % (obr. 3 aย 4).

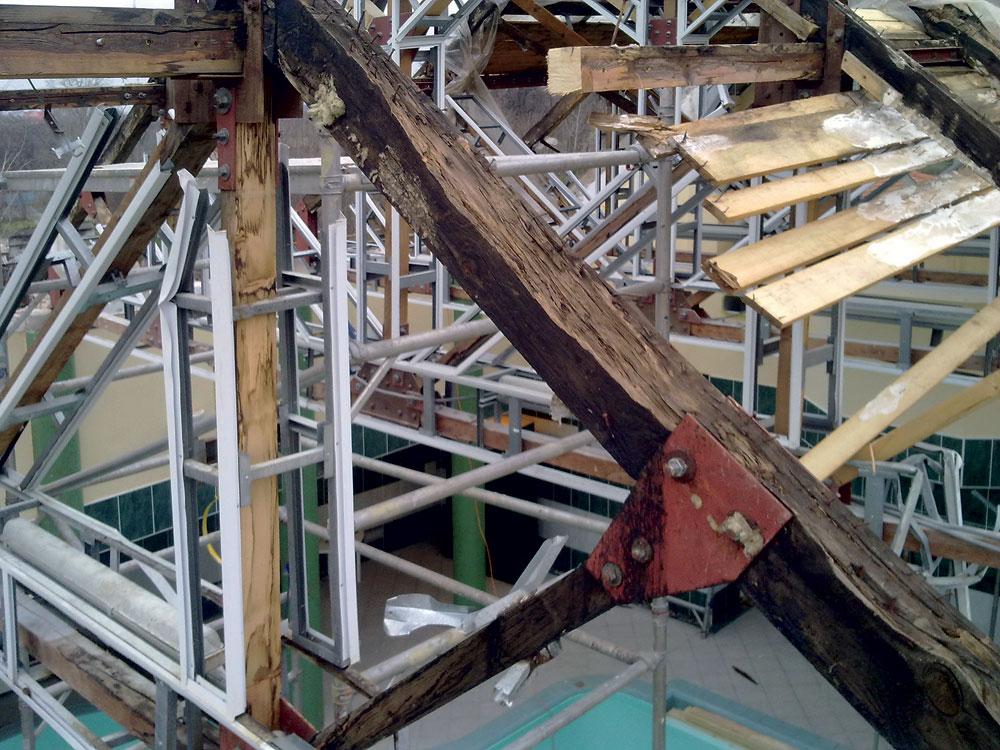

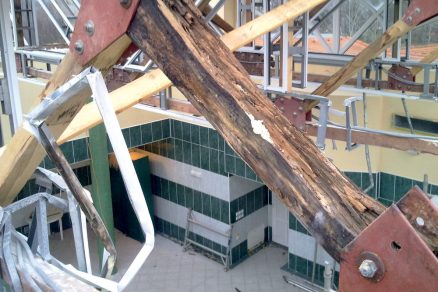

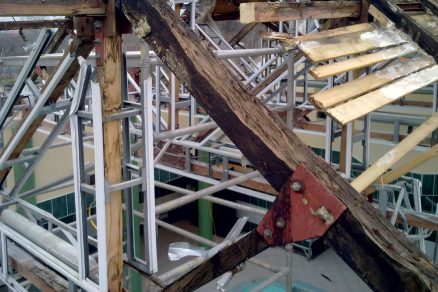

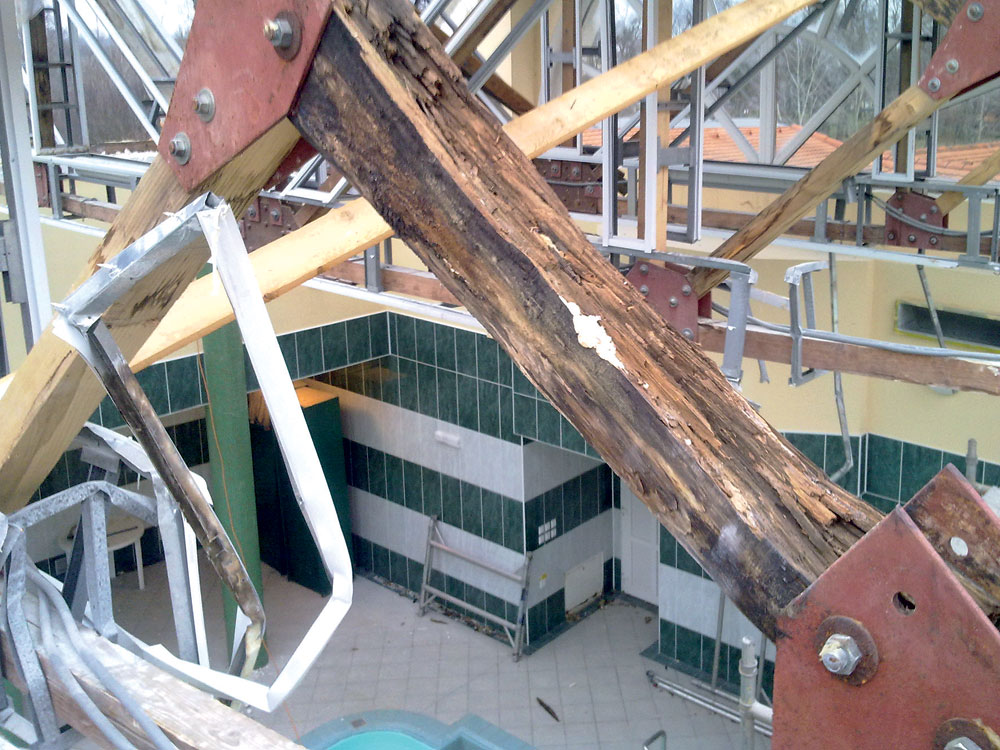

Obr. 3, 4 Hornรฉ pรกsnice pรดvodnรฝch vรคznรญkov zniฤenรฉ hnilobou

Neplรกnovanรก vรฝmena streลกnej krytiny
Pรดvodnรก krytina โ€“ asfaltovรฝ ลกindeฤพ. Vย priebehu uลพรญvania budovy sa pristรบpilo kย nahradeniu pรดvodnej ฤพahkej streลกnej krytiny โ€“ asfaltovรฉho ลกindฤพa ลฅaลพkou streลกnou krytinou. Rozdiel vย zaลฅaลพenรญ bol tak aลพ 45 kg /m2.

Priebeh rekonลกtrukcie krovu
Po odstrรกnenรญ streลกnej krytiny sa demontovala vnรบtornรก kapotรกลพ aย zรกklop, krov sa rozdelil na dvojice vรคznรญkov, ktorรฉ sa montรกลพne stuลพili aย pouลพitรญm ลพeriava demontovali (obr. 5).

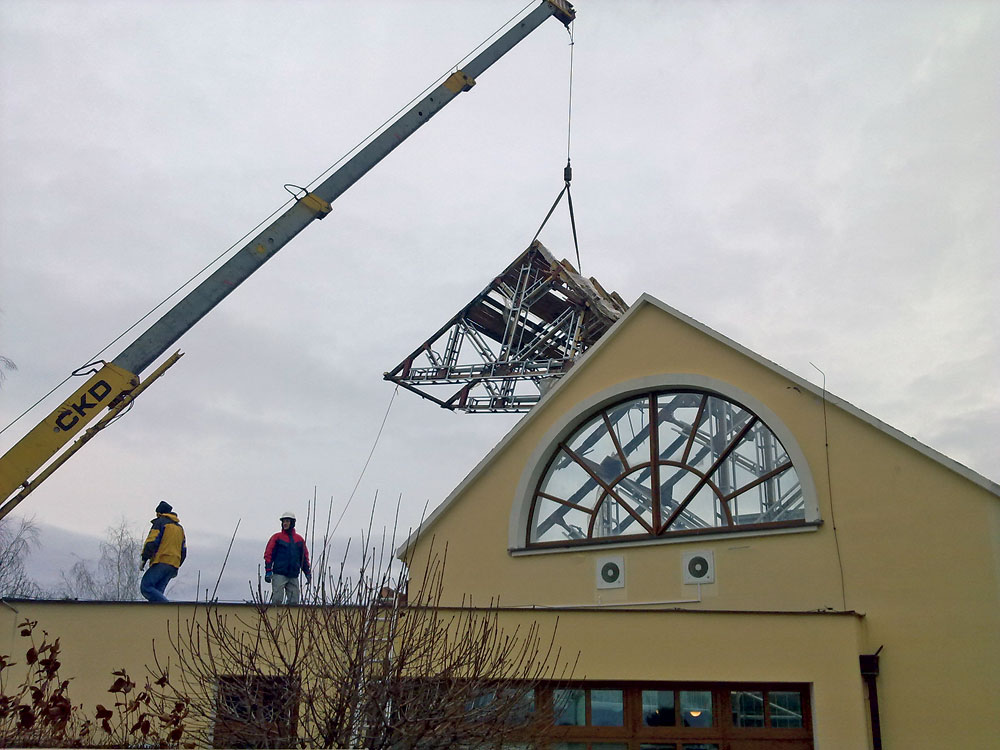

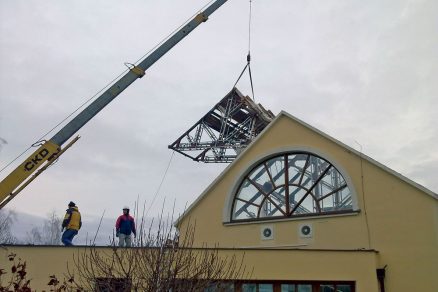

Obr. 5 Demontรกลพ pรดvodnรฉho krovu

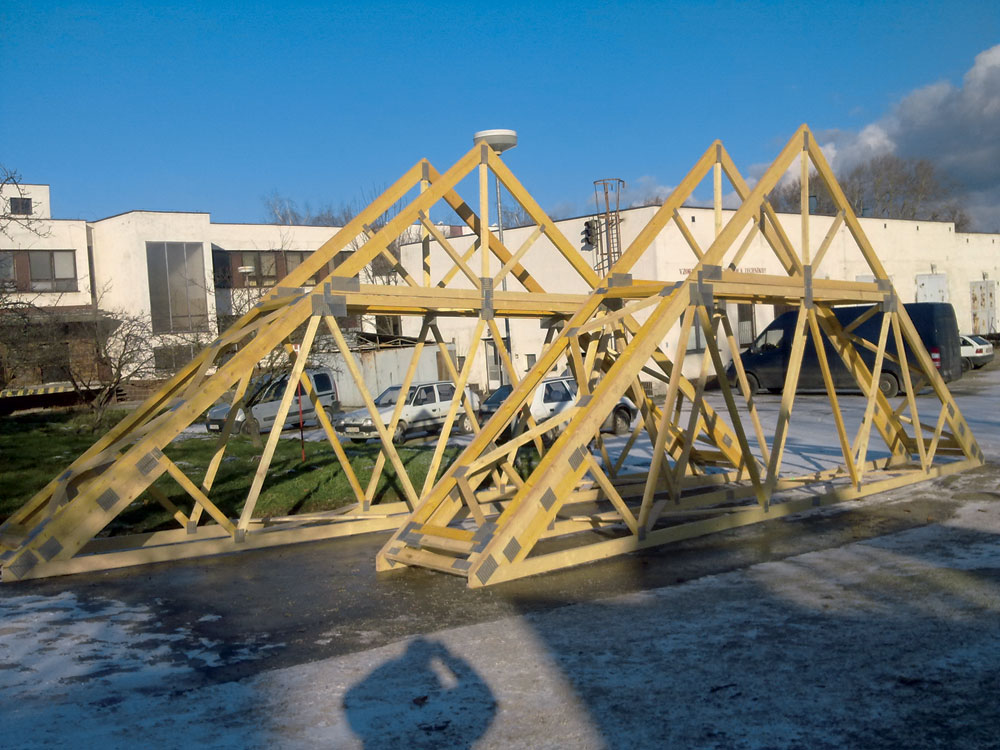

Obr. 6 Novรฉ drevenรฉ priehradovรฉ vรคznรญky, spรกjanรฉ oceฤพovรฝmi platลˆami sย prelisovanรฝmi hrotm

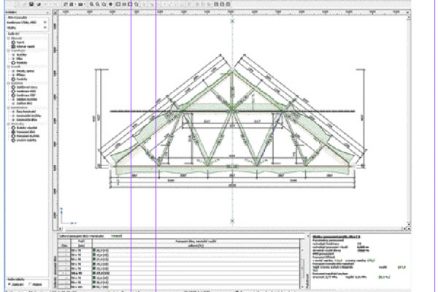

Obr. 7 Statickรฉ posรบdenie novรฉho krovu

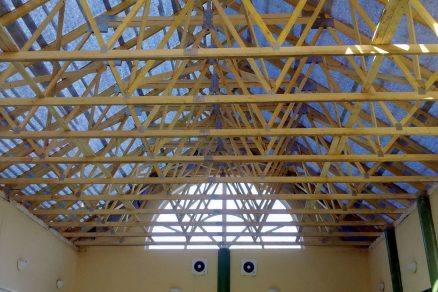

Na pรดvodnรฝ ลพelezobรฉtonovรฝ veniec sa umiestnili novรฉ drevenรฉ priehradovรฉ vรคznรญky, spรกjanรฉ oceฤพovรฝmi platลˆami sย prelisovanรฝmi hrotmi (obr. 6). Poลพiadavka na realizรกciu podhฤพadu aย zateplenia vย รบrovni spodnej pรกsnice umoลพnila pouลพitie ลกtandardnej nepriznanej konลกtrukcie so zaลฅaลพovacou ลกรญrkou 1 000 mm. Na nรกvrh konลกtrukcie sa pouลพil ลกpeciรกlny softvรฉr od spoloฤnosti FINE, ktorรฝm moลพno navrhnรบลฅ aย staticky posรบdiลฅ jednotlivรฉ prierezy reziva, rozmery aย urฤiลฅ presnรบ polohu spojovacรญch prvkov (obr. 7). Nรกvrh je optimalizovanรฝ, ฤรญm sa dosiahne znaฤnรก รบspora pouลพitรฉho materiรกlu. Samotnรฉ vรคznรญky sรบ presne narezanรฉ aย zlisovanรฉ pomocou hydraulickรฉho lisu sย lisovacou silou 50ย ton. Ich kotvenie sa realizovalo pomocou prievlaฤnรฝch kotiev aย oceฤพovรฝch L-profilov. Stuลพenie konลกtrukcie sa vย tomto prรญpade zabezpeฤilo ondrejskรฝmi krรญลพmi, pozdฤบลพnym zavetrenรญm aย vรคznรญkmi, umiestnenรฝmi vย รบrovni streลกnรฉho plรกลกลฅa. Podhฤพad aย zateplenie sa umiestnili pod spodnรบ pรกsnicu vรคznรญkov. Vย streลกnej konลกtrukcii sa zabezpeฤilo odvetranie tak, aby vย streลกnom plรกลกti nedochรกdzalo ku kondenzรกcii vodnej pary (obr. 8). Umiestnenรญm podhฤพadu pod stropnรบ konลกtrukciu sa zรกroveลˆ vyhovelo poลพiadavke objednรกvateฤพa zmenลกiลฅ veฤพkosลฅ vykurovanรฉho priestoru. Ako krytina sa zย vรคฤลกej ฤasti pouลพila pรดvodnรก ลกkridla. Vymenili sa len poลกkodenรฉ kusy.

TEXT: Ing. Marek Repฤรญk
obrรกzky a FOTO: archรญv spoloฤnosti Techwood,ย  Fine Truss

Ing. Marek Repฤรญk je konateฤพom spoloฤnosti Techwood, spol. sย r. o.
