Rekonลกtrukcia Spilky โ€“ kvasiarne pivovaru Stein v Bratislave

Partneri sekcie:

Krajskรฝ pamiatkovรฝ รบrad Bratislava vydal v roku 2014 rozhodnutie KPรš Bratislava o zรกmere obnovy nรกrodnej kultรบrnej pamiatky zapรญsanej v รšstrednom zozname pamiatkovรฉho fondu SR tzv. Spilky, ktorรก je sรบฤasลฅou areรกlu Stein v Bratislave. V sรบฤasnosti sa konverzia Spilky dokonฤuje. Rekonลกtrukciu si vyลพiadali aj nosnรฉ konลกtrukcie.

Spilka bola sรบฤasลฅou areรกlu pivovaru Stein vย Bratislave, ktorรฝ sa nachรกdzal medzi ulicami Legionรกrska, Blumentรกlska aย Bernolรกkova. Na ploche zaniknutรฉho pivovaru vย sรบฤasnosti vyrรกstol novรฝ polyfunkฤnรฝ komplex New Stein.

Objekt Spilka sa nachรกdza na รบzemรญ mestskej ฤasti Starรฉ Mesto aย je sรบฤasลฅou chrรกnenej Pamiatkovej zรณny CMO Bratislava. Je nรกrodnou kultรบrnou pamiatkou zapรญsanou vย รšstrednom zozname pamiatkovรฉho fondu SR.

Krajskรฝ pamiatkovรฝ รบrad Bratislava vydal rozhodnutie KPรš Bratislava oย zรกmere obnovy kultรบrnej pamiatky vย roku 2014. Steinov pivovar vznikol uลพ vย rokoch 1871 aลพ 1876. Komplex sladovne bol postavenรฝ na Cintorรญnskej ulici aย vlastnรฝ pivovar na ploche medzi Legionรกrskou, Blumentรกlskou aย Bernolรกkovou ulicou.

Pivovar nechali postaviลฅ bratia Steinovci podฤพa projektu Ignรกca Feiglera st. aย Karola Feiglera. Pivovar bol postupne rozลกirovanรฝ aย prebudovรกvanรฝ.

Poฤas bombardovania vย roku 1945 doลกlo kย jeho rozsiahlemu poลกkodeniu. Projekt tzv. novej kvasiarne โ€“ Spilkyย โ€“ vypracoval vย roku 1950 bratislavskรฝ Stavoprojekt aย nรกsledne sa aj realizoval.

Pred zastavenรญm vรฝroby vย pivovare vย roku 2007 pozostรกval pivovar zย administratรญvnej budovy, kotolne, zo strojovne, zย kompresorovne, zo sรญl sladu, ลกrotovnรญkov aย starej varne, zย novej varne, laboratรณriรญ, predkvasiarne aย kvasiarne (Spilka), zย komplexu vรฝrobnรฝch hรกl, vodojemu aย zo skladov. Vย podzemรญ sa nachรกdzali pivnice zย obdobia vรฝstavby pรดvodnรฉho pivovaru (obr. 1 aย 2).

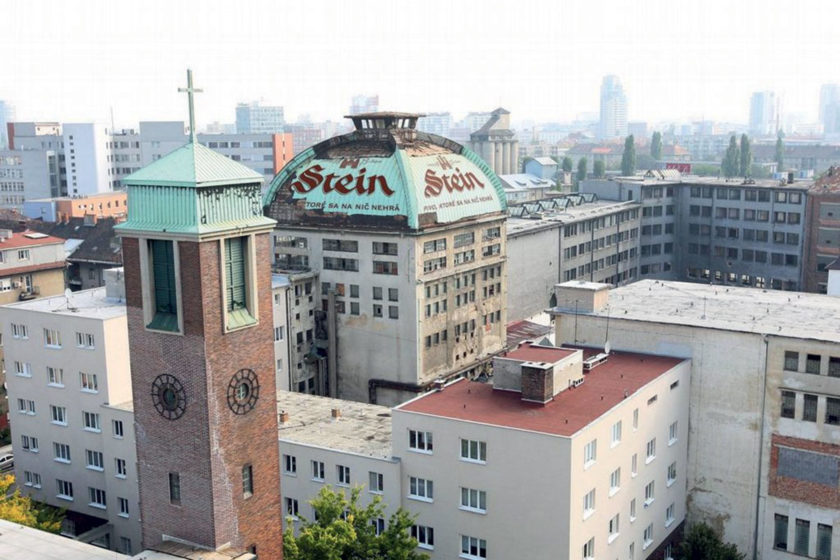

Obr. 1 Pohฤพad na ฤasลฅ areรกlu pivovaru Stein pred bรบranรญm

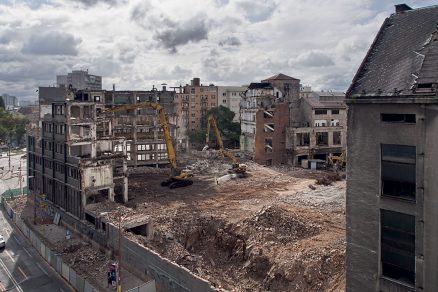

Obr. 2 Bรบranie pivovaru Stein v Bratislave

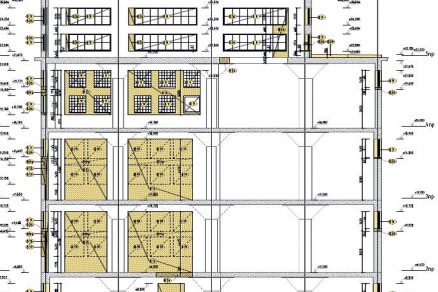

Obr. 3 Prieฤny rez objektom Spilky

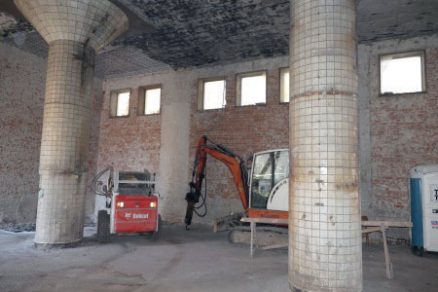

Obr. 4 Pรดvodnรฉ ลพelezobetรณnovรฉ kruhovรฉ stฤบpy s hlavicami

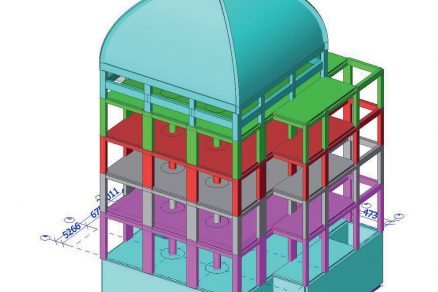

Obr. 5 Vรฝpoฤtovรฝ model nosnej konลกtrukcie

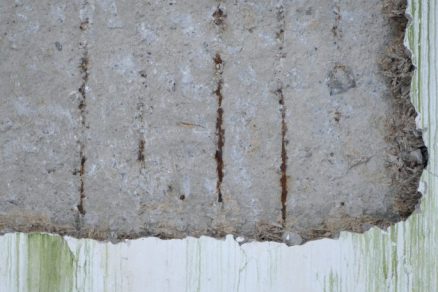

Obr. 6 Podrobnosลฅ sondy v kupole viditeฤพnรฉ znรกmky korรณzie vรฝstuลพe a zatekanie
Obr. 7 Korรณziou napadnutรก ลกmykovรก a hlavnรก vรฝstuลพ obvodovรฉho prievlaku

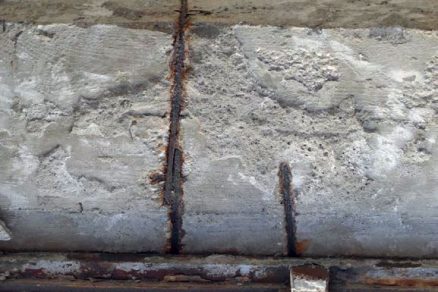

Obr. 8 Podrobnosลฅ korรณzie ลกmykovej a hlavnej vรฝstuลพe obvodovรฉho prievlaku

Nosnรฉ konลกtrukcie kvasiarne

Objekt Spilky mรก jedno podzemnรฉ aย pรคลฅ nadzemnรฝch podlaลพรญ (obr. 3). Zย exteriรฉru je objekt znรกmy svojรญm charakteristickรฝm vzhฤพadom โ€“ streลกnou kupolou. Nosnรบ konลกtrukciu vย prevaลพnej miere tvoria ลพelezobetรณnovรฝ skelet aย vรฝplลˆovรฉ tehlovรฉ murivo.

Pรดdorysne je moลพnรฉ objekt rozdeliลฅ na dve ฤasti. Hlavnรฝ trakt tvorรญ halovรฝ priestor sย obdฤบลพnikovรฝm tvarom sย vรฝstupkom vย SZ ฤasti, boฤnรฝ trakt so schodiskom je vo vรฝchodnej ฤasti budovy. Pรดdorys hlavnรฉho traktu na 5. NP je ลกtvorcovรฝ. Jednotlivรฉ podlaลพia boฤnรฉho traktu sรบ vรฝลกkovo ฤlenenรฉ na dve รบrovne.

Zvislรฉ nosnรฉ konลกtrukcie tvoria ลพelezobetรณnovรฉ stฤบpy sย obdฤบลพnikovรฝm pรดdorysom vย obvodovรฝch mรบroch aย vย mรบre medzi hlavnรฝm aย boฤnรฝm traktom aย kruhovรฝmi ลพelezobetรณnovรฝmi stฤบpmi sย viditeฤพnรฝmi hrรญbovรฝmi hlavicami (pรดdorys hlavรญc je kruhovรฝ) so zosilลˆujรบcou doskou ลกtvorcovรฉho pรดdorysu (obr.ย 4).

Vodorovnรฉ nosnรฉ konลกtrukcie sรบ dvojsmerne vystuลพenรฉ ลพelezobetรณnovรฉ stropnรฉ dosky โ€“ bezprievlakovรฉ stropy. Osovรฉ vzdialenosti stฤบpov majรบ raster pribliลพne 6,4 ร— 6,75 m aย hrรบbka stropnรฝch dosiek je rozdielna.

Stropnรก doska nad 1. NP mรก hrรบbku 400 mm, nad 1. NP aย 2. NP 300 mm, nad 3. NP 250ย mm aย nad 4. NP 400 mm. Priestor pod kupolou mรก takmer ลกtvorcovรฝ pรดdorys sย rozmermi 19,2 ร—ย 18,75ย m. Nosnรบ konลกtrukciu zastreลกenia tvorรญ ลพelezobetรณnovรก kupola sย premenlivou hrรบbkou.

Kupola nad ลกtvorcovรฝm pรดdorysom je vย rohoch vystuลพenรก ลพelezobetรณnovรฝmi dohora otoฤenรฝmi rebrami, vo vrchole vzรกjomne spojenรฝmi vencom. Podฤพa pรดvodnej dokumentรกcie mรก kupola vย pรคte โ€“ vย mieste kontaktu soย spodnรฝm stuลพujรบcim vencom โ€“ hrรบbku 250 mm, vo vrchole 80 mm.

Podฤพa pรดvodnรฉho vรฝkresu schรฉmy technolรณgie boli umiestnenรฉ vย objekte na najvyลกลกom podlaลพรญ pod kupolou, t. j. 5. NP vย dvoch รบrovniach tzv. chladiace ลกtoky, na 4. NP sprchovรฉ chladiฤe aย kalolisy, na 3. aย 2. NP veฤพkรฉ kvasnรฉ nรกdrลพe. Prรญzemie aย suterรฉn slรบลพili ako leลพiakovรก pivnica sย cisternami.

Pรดvodnรฉ zรกkladovรฉ konลกtrukcie tvorรญ podฤพa pรดvodnej projektovej dokumentรกcie ลพelezobetรณnovรก zรกkladovรก doska sย hrรบbkou 1,3 aลพ 1,4 m. Na nej sa realizovala ฤalลกia skladba obsahujรบca podlahovรบ dosku sย hrรบbkou pribliลพne 200 mm.

Ako uvedieme ฤalej, vย rรกmci rekonลกtrukcie sa vรฝrazne zniลพuje pรดvodnรฉ zaลฅaลพenie objektu, aย tak nebolo potrebnรฉ realizovaลฅ zosilnenie, prรญpadne novรฉ zรกkladovรฉ konลกtrukcie.

Pri porovnanรญ รบลพitkovรฉho normovรฉho zaลฅaลพenia, zaลฅaลพenรญ prieฤkami aย podlahou nosnรฝch konลกtrukciรญ objektu Spilky konลกtatujeme, ลพe celkovรฉ novรฉ zaลฅaลพenie bude len na รบrovni pribliลพne 20ย % zย pรดvodnรฉho zaลฅaลพenia โ€“ pre stropy nad 2. aย 3. NP.

รšลพitkovรฉ normovรฉ zaลฅaลพenie pri pรดvodnom nรกvrhu bolo 20 kN/m2 (slad vย nรกdrลพiach sย vรฝลกkou hladiny 2 m). Vย sรบฤasnosti predstavuje zaลฅaลพenie pri vyuลพitรญ budovy na kancelรกrske priestory 3 kN/m2. Menลกie sรบ aj zaลฅaลพenia prieฤkami, ako aj zaลฅaลพenie vrstvami podlahy.

Vย zmysle normy STN ISO 13822: 2012: Zรกsady navrhovania konลกtrukciรญ. Hodnotenie existujรบcich konลกtrukciรญ, ฤl.ย 4.6.6 Overenie, sme pouลพili na posรบdeยญnie nosnรฝch konลกtrukciรญ objektu Spilky moลพnosลฅ vychรกdzaลฅ zย predchรกdzajรบceho vyhovujรบceho statickรฉho pรดsobenia nosnej konลกtrukcie, teda princรญpu podฤพa kapitoly 8 tejto normy.

Spilka
Spilka |

Hodnotenie bezpeฤnosti

Nosnรก konลกtrukcia nevykazovala ลพiadne znรกmky vรฝznamnรฉho poลกkodenia, preยญลฅaลพenia alebo degradรกcie. Konลกtrukฤnรฝ systรฉm sa mohol povaลพovaลฅ za vyhovuยญjรบci, konลกtrukcia pรดsobila uspokojivo poฤas dostatoฤne dlhรฉho ฤasovรฉho obยญdobia aย zรกroveลˆ nenastali zmeny, ktorรฉ by mohli podstatne zvรฝลกiลฅ zaลฅaลพenie konลกtrukcie alebo ovplyvniลฅ jej trvanlivosลฅ.

Hodnotenie pouลพiteฤพnosti

Nosnรก konลกtrukcia nejavila ลพiadne znรกmky vรฝraznรฉho poลกkodenia, preลฅaลพenia, degradรกcie alebo posunutia. Vย priebehu dostatoฤne dlhรฉho ฤasovรฉho obdobia konลกtrukcia vykazovala uspokojivรบ funkฤnรบ spรดsobilosลฅ sย ohฤพadom na poลกkodenie, preลฅaลพenie, degradรกciu, posunutie alebo kmitanie.

Vย konลกtrukcii alebo vย spรดsobe jej pouลพรญvania nenastali zmeny, ktorรฉ by mohli podstatne ovplyvniลฅ zaลฅaลพenie vrรกtane รบฤinkov prostredia na konลกtrukciu alebo jej ฤasลฅ. Proces degradรกcie konลกtrukcie neohrozuje trvanlivosลฅ konลกtrukcie.

Vyhodnotenie prieskumu aย nรกvrh rekonลกtrukcie

Vย rรกmci spracovania nรกvrhu rekonลกtrukcie aย sanรกcie sa vykonal stavebno-technickรฝ prieskum so zameranรญm na stav ลพelezobetรณnovej nosnej konลกtrukcie. Odobrali sa aย vyhodnotili vzorky betรณnov jednotlivรฝch nosnรฝch prvkov, ako aj vzorky betonรกrskej vรฝstuลพe.

Zistenie vystuลพenia stฤบpov, trรกmov aย dosiek sa realizovalo odstrรกnenรญm krycej vrstvy vย prierezoch sย najvรคฤลกรญm namรกhanรญm (obr. 9 aย 10). Vรฝsledkom laboratรณrnych deลกtruktรญvnych skรบลกok sรบ betรณn triedy C16/20 aลพ C30/37 aย oceฤพ betonรกrskej vรฝstuลพe sย medzou prieลฅaลพnosti 237,5 MPa aลพ 296 MPa.

Na 2. aย 3. NP sa aj po odstrรกnenรญ obkladov aย omietok ponechala prรญmurovka, aย tak nebolo moลพnรฉ zdokumentovaลฅ celkovรฝ stav betรณnovรฝch stฤบpov po obvode stavby. Prรญstupnรฉ boli len miesta sond na overenie ich vystuลพenia. Rovnako nebol prรญstupnรฝ suterรฉn zย dรดvodu vysokej hladiny podzemnej vody.

Agresรญvne prostredie technolรณgie pivovaru spolu sย nedostatoฤnou krycou vrstvou vรฝstuลพe (minimรกlne zย hฤพadiska vย sรบฤasnosti platnรฝch predpisov) spรดsobilo vย konลกtrukcii degradรกciu materiรกlu, ktorรบ mรดลพeme rozdeliลฅ na nasledujรบce zรกkladnรฉ skupiny:

  • ploลกnรฉ poลกkodenie prรบtovej vรฝstuลพe vย dรดsledku nedostatoฤnรฉho krytia aย jej nรกslednรก korรณzia. Ide vย prevaลพnej miere oย povrchovรบ korรณziu ลกmykovej vรฝstuลพe, resp. vรฝstuลพe kupoly. Hฤบbka korรณzie je max. do 1 mm, nedochรกdzalo kย plรกtkovรฉmu odlupovaniu;
  • lokรกlne poลกkodenie prรบtovej vรฝstuลพe koncentrรกciou agresivity aย nรกslednรฉ hฤบbkovรฉ poลกkodenie nielen ลกmykovej vรฝstuลพe, ale aj hlavnej vรฝstuลพe ลพelezobetรณnovรฝch prvkov. Dlhodobรฝm pรดsobenรญm agresรญvneho prostredia aย nedostatoฤnรฉho krytia doลกlo kย รบplnรฉmu hฤบbkovรฉmu prehrdzaveniu vรฝstuลพe (obr. 7 aย 8);
  • zรกsahy ฤพudskou ฤinnosลฅou vo forme drรกลพok aย prestupov.

Na overenie stavu nosnej konลกtrukcie sa vย rรกmci kupoly realizovala sonda sย rozmermi pribliลพne 1 ร— 1 m sย obnaลพenรญm prvej vrstvy vรฝstuลพe. Viditeฤพnรก zvislรก vรฝstuลพ vykazovala znรกmky povrchovej korรณzie (obr. 6).

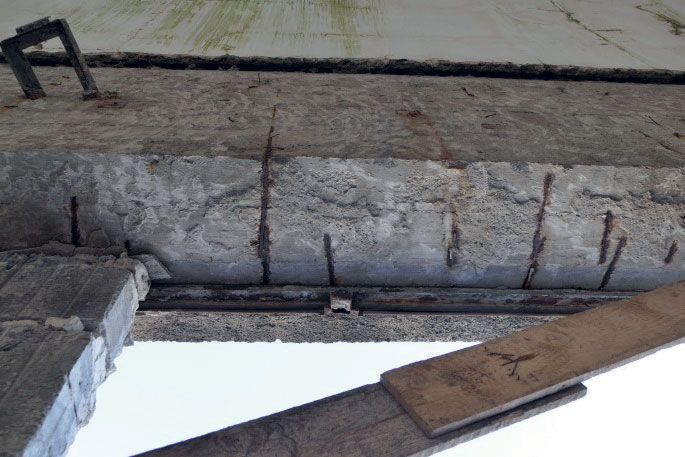

Obr. 7 Korรณziou napadnutรก ลกmykovรก a hlavnรก vรฝstuลพ obvodovรฉho prievlaku
Obr. 7 Korรณziou napadnutรก ลกmykovรก a hlavnรก vรฝstuลพ obvodovรฉho prievlaku |

Nรกvrh sanaฤnรฝch opatrenรญ

Vย rรกmci sanรกcie kupoly sa navrhlo:

  • kompletnรฉ odstrรกnenie omietok aย ostatnรฝch nenosnรฝch ฤastรญ iย neฤistรดt;
  • odstrรกnenie betรณnovej krycej vrstvy poruลกenej korรณziou vรฝstuลพe;
  • odstrรกnenie uvoฤพnenรฝch, mechanicky poลกkodenรฝch ฤastรญ aย naruลกenรฝch vrstiev aลพ na pevnรฝ podklad;
  • oฤistenie betonรกrskej vรฝstuลพe;
  • obnova krycej vrstvy ploลกnou aplikรกciou reprofilaฤnรฝch mรกlt vย hrรบbke 20ย mm (obr. 13 aย 14).

Okrem ploลกne naruลกenej krycej vrstvy kupoly sa vย ฤalลกรญch nadzemnรฝch podlaลพiach nachรกdzali prievlaky aย stฤบpy poลกkodenรฉ lokรกlnou korรณziou. Zistili sa tieto typy poลกkodenia:

  • povrchovou korรณziou napadnutรก ลกmykovรก vรฝstuลพ,
  • hlavnรก ลฅahovรก vรฝstuลพ lokรกlne napadnutรก hฤบbkovou korรณziou.

Vย rรกmci sanรกcie prievlakov aย stฤบpov sa navrhla nรกhrada absentujรบcej vรฝstuลพe novou aย nรกslednรก reprofilรกcia betรณnovรฉho prierezu.

Nedostatoฤnรก krycia vrstva aย povrchovรก korรณzia vรฝstuลพe

Celoploลกnรฝm problรฉmom ลพelezobetรณnovej konลกtrukcie je nedostatoฤnรก krycia vrstva, ฤo vย koneฤnom dรดsledku viedlo ku korรณzii vรฝstuลพe aย nรกsledne kย odpadnutiu krycej vrstvy, ฤรญm proces korรณzie napredoval. Agresรญvne prostredie technolรณgie pivovaru tento proces vรฝrazne urรฝchlilo.

Tento typ poลกkodenia je najevidentnejลกรญ na 4. aย 5. NP, kde je korรณzia ลกmykovej vรฝstuลพe najvรคฤลกia. Tรกto korรณzia zasiahla vรฝstuลพ do hฤบbky max.ย 1ย mm. Vรฝstuลพ sa plรกtkovo neodlupuje, je vykreslenรก na povrchu ลพelezobetรณnovej konลกtrukcie.

Na ochranu vรฝstuลพe pred korรณziou sa vย tomto prรญpade navrhlo vytvorenie alkalickรฉho prostredia sย dostatoฤne hrubou vrstvou reprofilaฤnรฉho materiรกlu na bรกze cementu.

Vzhฤพadom na to, ลพe vย budรบcnosti by sa mal objekt vyuลพรญvaลฅ na kancelรกrske รบฤely, podฤพa dneลกnรฝch noriem ide oย triedu prostredia XC1, aย preto sa navrhla hrรบbka krycej vrstvy min. 20 mm.

Na pรดvodnรบ oฤistenรบ betonรกrsku vรฝstuลพ sa navrhla antikorรณzna ochrana, ktorรก mรก slรบลพiลฅ zรกroveลˆ ako spojovacรญ mostรญk sย nรกslednou aplikรกciou reprofilaฤnej malty.

Nedostatoฤnรก krycia vrstva aย hฤบbkovรก korรณzia vรฝstuลพe

Vย tomto prรญpade korรณzia prenikla hlboko do prierezu nielen ลกmykovej, ale aj hlavnej pozdฤบลพnej vรฝstuลพe. Takรฉto poลกkodenie bolo vรคฤลกinou lokรกlne.

Ochrana vรฝstuลพe pred korรณziou sa vย tomto prรญpade navrhla vytvorenรญm alkalickรฉho prostredia dostatoฤne hrubou vrstvou reprofilaฤnรฉho materiรกlu na bรกze cementu. Zรกroveลˆ sa navrhlo nahradiลฅ chรฝbajรบcu vรฝstuลพ novou vรฝstuลพou.

Poลกkodenรก ลกmykovรก vรฝstuลพ sa nahradรญ novรฝmi strmeลˆmi โˆ…ย 10/250ย mm, hlavnรก pozdฤบลพna vรฝstuลพ sa bude nahrรกdzaลฅ vย pomere jeden poลกkodenรฝ prรบt โˆ…ย 20 aลพ 30 mm/dva novรฉ prรบty โˆ…ย 16 mm. Pouลพitie novรฝch prรบtov vย profile โˆ…ย 16ย mm dรกva moลพnosลฅ prรญpadnรฝch รบprav aj priamo na stavbe (obr. 11 aย 12).

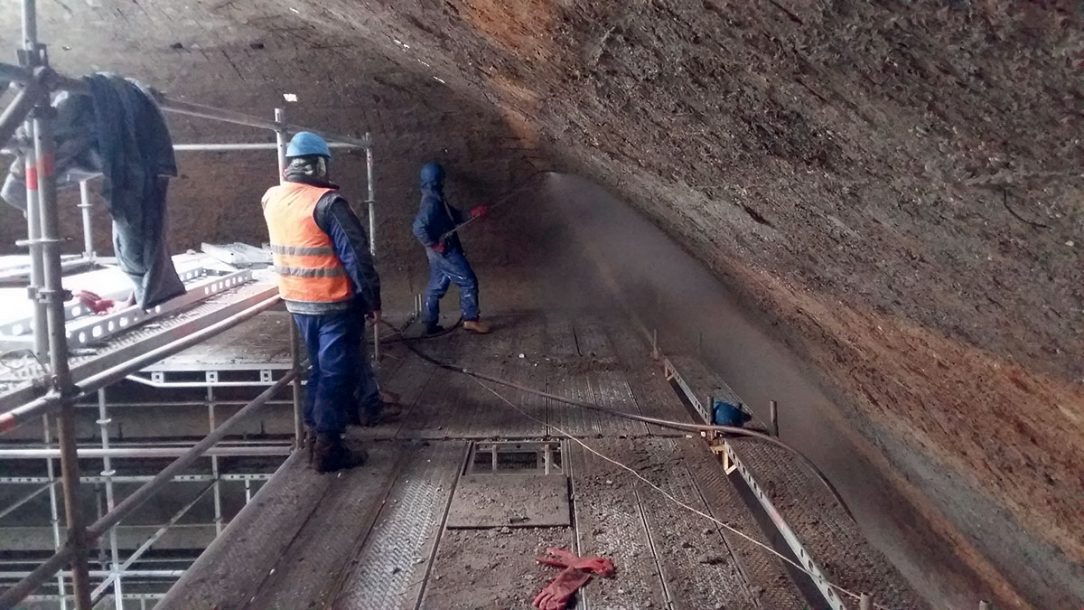

Obr. 14 Realizรกcia sanรกcie kupoly objektu Spilky
Obr. 14 Realizรกcia sanรกcie kupoly objektu Spilky |

Zรกver

Uvedenรฝ prรญklad rekonลกtrukcie aย sanรกcie objektu Spilky, ktorรฝ bol pรดvodne sรบฤasลฅou areรกlu pivovaru Stein vย Bratislave, je jednรฝm zย mรกla moลพnรฝch vhodnรฝch rieลกenรญ konverzie bรฝvalรฉho historickรฉho industriรกlneho objektu vย SR.

Pรดvodnรฝ objekt mal veฤพmi kvalitnรบ monolitickรบ ลพelezobetรณnovรบ nosnรบ konลกtrukciu. Ide oย pribliลพne 65-roฤnรบ konลกtrukciu, oย ktorej pรดvodnej kvalite hovoria vรฝsledky podrobnej diagnostiky.

Napriek relatรญvne veฤพkej agresivite prostredia, ktorรฉmu bola nosnรก ลพelezobetรณnovรก konลกtrukcia vystavenรก poฤas prevรกdzky, nedoลกlo kย poruchรกm, ktorรฉ by znamenali podstatnรฉ znรญลพenie odolnosti nosnรฝch konลกtrukciรญ objektu.

Na zabezpeฤenie ฤalลกej prevรกdzkyschopยญnosti nosnรฝch ลพelezobetรณnovรฝch konลกtrukยญciรญ bolo potrebnรฉ vykonaลฅ len minimรกlne zosilnenie existujรบcich konลกtrukciรญ.

Text + foto: doc. Ing. ล tefan Grambliฤka, PhD. autorizovanรฝ inลพinier, Ing. Stanislav Kysel, autorizovanรฝ inลพinier, doc. Ing. Viktor Borzoviฤ, PhD., autorizovanรฝ inลพinier
Recenzoval: Ing. Bohumil Bohunickรฝ

Literatรบra

  1. STN ISO 13822: 2012: Zรกsady navrhovania konลกtrukciรญ. Hodnotenie existujรบcich konลกtrukciรญ. Slovenskรฝ รบstav technickej normalizรกcie, Bratislava, aprรญl 2012.
  2. BOUDA aย MASรR architektonickรก kancelรกria, s. r. o., Architektonicko-stavebnรฉ rieลกenie, SPILKA, RD, 01/2017.
  3. Stanislav Kysel, s. r. o.: STEIN 2 โ€“ SPILKA โ€“ Konverzia NKP, Statika, 02/2017.
  4. Kysel, S. โ€“ Grambliฤka, ล .: STEIN 2 โ€“ SPILKA, Konverzia NKP โ€“ Stavebnotechnickรฝ prieskum aย sanรกcia, 03/2017.
  5. Grambliฤka, ล .: Poruchy ลพelezobetรณnovรฝch nosnรฝch konลกtrukciรญ stavieb. In Poruchy nosnรฝch konลกtrukciรญ stavieb: Zbornรญk prรญspevkov zย konferencie, Pieลกลฅany, marec 2004. Pieลกลฅany: Spolok statikov Slovenska, 2004, s. 61 โ€“ 66. ISBN 80-969127-0-4.
  6. Grambliฤka, ล .: Chyby pri navrhovanรญ nosnรฝch ลพelezobetรณnovรฝch konลกtrukciรญ stavieb: Bezpeฤnosลฅ pri uลพรญvanรญ stavieb. In Statika stavieb 2007: Zbornรญk prรญspevkov zย 12. konferencie/Pieลกลฅany,
    15. โ€“ 16. 3. 2007. Pieลกลฅany: Spolok statikov Slovenska, 2007, s. 111 โ€“ 116.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 6/2019.
