Rekonลกtrukcia streลกnรฝch plรกลกลฅov JE Mochovce โ€“ dostavba 3. a 4. bloku

Partneri sekcie:

ลฝivotnosลฅ kaลพdej stavebnej konลกtrukcie je obmedzenรก rozliฤnรฝmi faktormi, ktorรฉ na ลˆu pรดsobia. Aby bola zachovanรก jej funkฤnosลฅ, treba zabezpeฤiลฅ vย urฤitรฝch ฤasovรฝch cykloch pravidelnรบ รบdrลพbu, systรฉmovรฉ opravy alebo komplexnรบ rekonลกtrukciu vย zรกvislosti od stupลˆa jej degradรกcie. Nie je to inak ani vย prรญpade plochรฝch streลกnรฝch konลกtrukciรญ.

Dรดvodov na komplexnรบ rekonลกtrukciu strechy je viacero aย vyplรฝvajรบ najmรค z:

  • materiรกlovej podstaty โ€“ degradรกcia vrstiev streลกnรฉho plรกลกลฅa pรดsobenรญm poveternostnรฝch aย atmosfรฉrickรฝch vplyvov, mechanickรฝm aย dynamickรฝm namรกhanรญm streลกnej konลกtrukcie aย jej ฤastรญ,
  • nesprรกvneho nรกvrhu streลกnej konลกtrukcie (pouลพitie nevhodnรฝch materiรกlov na danรบ aplikรกciu aย typ streลกnej konลกtrukcie, nesprรกvne funkฤnรฉ usporiadanie vrstiev, nesprรกvny nรกvrh konลกtrukฤnรฝch detailov, nesprรกvny nรกvrh detailov vย nadvรคznosti na okolitรฉ konลกtrukcie aย podobne),
  • nezvlรกdnutรฉho technologickรฉho postupu realizรกcie streลกnej konลกtrukcie (realizรกcia odliลกujรบca sa od projektovej dokumentรกcie, neexistencia projektovej dokumentรกcie, neexistencia technologickรฉho postupu realizรกcie, ฤพudskรฝ faktor).

ฤŽalลกรญmi dรดvodmi na komplexnรบ rekonลกtrukciu streลกnรฉho plรกลกลฅa mรดลพu byลฅ prรญฤiny vyplรฝvajรบce zo skutoฤnosti, ลพe vย minulosti realizovanรฉ streลกnรฉ konลกtrukcie uลพ nevyhovujรบ neustรกle sa zvyลกujรบcim nรกrokom na tepelnรบ ochranu budov, ich energetickรบ efektรญvnosลฅ, hospodรกrnosลฅ alebo poลพiadavkรกm na ekologickรบ udrลพateฤพnosลฅ aย celkovรบ bezpeฤnosลฅ.

Rekonลกtrukcia JE Mochovce

Degradรกcia materiรกlov, nevhodnรฉ zloลพenie jednotlivรฝch vrstiev streลกnรฝch konลกtrukciรญ, nesprรกvny nรกvrh aย realizรกcia detailov, poruchy vyplรฝvajรบce zย neodbornej aplikรกcie โ€“ย to sรบ dรดvody, pre ktorรฉ sa muselo pristรบpiลฅ ku komplexnej systรฉmovej rekonลกtrukcii streลกnรฝch plรกลกลฅov budov vย objekte JE Mochovce โ€“ 3. aย 4. blok. Potreba pristรบpiลฅ kย rekonลกtrukcii vyplynula aj zย poลพiadaviek na spomรญnanรบ energetickรบ efektรญvnosลฅ budov, ako aj na trvalรบ udrลพateฤพnosลฅ.

Pรดvodnรก skladba streลกnej konลกtrukcie:

  1. nosnรก vrstva โ€“ profilovanรฉ trapรฉzovรฉ VSลฝ plechy prierezu 113/55/1โ€‰mm ukladanรฉ na nosnรบ oceฤพovรบ konลกtrukciu aย kotvenรฉ do opรดr,

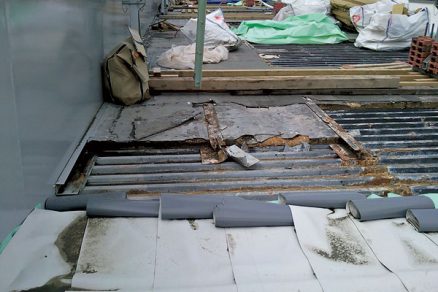

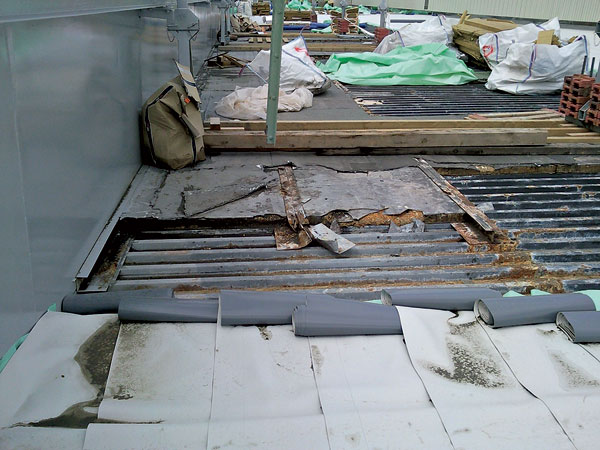

  2. tepelnoizolaฤnรก vrstva โ€“ zo skladanรฝch BDP panelov hrรบbky 80โ€‰mm (azbestovo-betรณnovรฉ sendviฤovรฉ panely sย vnรบtornรฝm jadrom zย minerรกlnej vlny) ukladanรฉ do kotevnรฝch kovovรฝchย  U-profilov (obr.ย 1),
  3. hydroizolaฤnรก vrstva โ€“ viac vrstiev hydroizolaฤnej povlakovej krytiny zย oxidovanรฝch asfaltovanรฝch pรกsov (Perbitagit, Alvenbit, Bitagit Si).

Opis pรดvodnรฉho stavu
Pรดvodnรก streลกnรก konลกtrukcia vykazovala viacerรฉ poruchy. Iลกlo predovลกetkรฝm o:

  • zatekanie do objektu vย dรดsledku masรญvnej degradรกcie vrchnรฝch hydroizolaฤnรฝch vrstiev โ€“ popraskanรก povlakovรก krytina zย oxidovanรฝch asfaltovanรฝch pรกsov vย dรดsledku รบniku prchavรฝch รฉterickรฝch olejov aย nรกslednej straty mechanicko-fyzikรกlnych charakteristรญk krytiny aย jej hydroizolaฤnรฝch schopnostรญ, opadรกvanie omietky na povlakovรบ krytinu aย jej mechanickรฉ poลกkodzovanie, zatekanie do objektu pre netesnosti vย styku streลกnej konลกtrukcie sย nadvรคzujรบcimi konลกtrukciami aย nefunkฤnรฉ degradovanรฉ klampiarske konลกtrukcie,
  • ekologickรบ zรกลฅaลพ vย podobe azbestovo-betรณnovรฝch BDP panelov โ€“ krycia azbestovรก vrstva bola vplyvom extrรฉmnych teplotnรฝch vรฝkyvov (dilatรกcie streลกnej konลกtrukcie) vย zimnom aย letnom obdobรญ popraskanรก aย vzhฤพadom na pohyb osรดb po streche hrozilo riziko ฤalลกej degradรกcie panelov aย riziko nรกslednรฉho preniknutia jemnรฝch azbestovรฝch mikroฤastรญc do blรญzkeho okolia,
  • nedostatoฤnรบ tepelnoizolaฤnรบ odolnosลฅ streลกnรฉho plรกลกลฅa ako nรกsledok poddimenzovania hrรบbky vrstvy tepelnej izolรกcie (izolรกcia na bรกze minerรกlnej vlny sย hrรบbkou 60โ€‰mm) โ€“ zย toho priamo vyplรฝva nedostatoฤnรก hodnota sรบฤiniteฤพa prechodu tepla, ktorรก bola vรฝpoฤtom stanovenรก len na U = 1,49 W/(m2 . K),
  • absenciu parotesnej vrstvy (ako aj nedostatoฤnรบ tepelnoizolaฤnรบ odolnosลฅ plรกลกลฅa) aย sย tรฝm sรบvisiacu nepriaznivรบ roฤnรบ bilanciu vlhkosti โ€“ zvรฝลกenรก tvorba skondenzovanej vlhkosti vย konลกtrukcii spรดsobila korรณziu profilovanรฝch trapรฉzovรฝch plechov aย nosnรฝch oceฤพovรฝch konลกtrukciรญ, degradรกciu minerรกlnej vlny aย pomohla aj kย deลกtrukcii BDP panelov. Pri rozoberanรญ streลกnej skladby sa zistilo, ลพe minerรกlna vlna uzatvorenรก medzi azbestovรฝmi doskami bola mokrรก, ฤo zaprรญฤinilo obmedzenรบ funkฤnosลฅ tepelnoizolaฤnej vrstvy,
  • horฤพavosลฅ streลกnรฉho plรกลกลฅa vย prรญpade poลพiaru aย nedostatoฤnรบ schopnosลฅ streลกnรฉho plรกลกลฅa obmedziลฅ ลกรญrenie poลพiaru po povrchu streลกnej konลกtrukcie,
  • nedostatoฤnรฉ spรกdovanie streลกnej konลกtrukcie vย niektorรฝch miestach, vย dรดsledku ฤoho sa na streche vytvรกrali kaluลพe (ktorรฉ urรฝchฤพovali proces degradรกcie aย rozkladu streลกnej krytiny) aย dochรกdzalo kย procesu takzvanej karbonizรกcie povlakovej krytiny,
  • chรฝbajรบce, respektรญve nefunkฤnรฉ odvodลˆovacie prvky,
  • degradovanรฉ klampiarske aย pomocnรฉ kovovรฉ konลกtrukcie,
  • absenciu streลกnรฝch chodnรญkov slรบลพiacich na vykonรกvanie nevyhnutnej รบdrลพby aย kontroly stavu streลกnej konลกtrukcie,
  • degradovanรฉ konลกtrukcie aย ich povrchy vย bezprostrednej nadvรคznosti na streลกnรบ konลกtrukciu (steny, omietky, atiky aย podobne),
  • nevyhovujรบce statickรฉ predpoklady na dodatoฤnรฉ zaลฅaลพenie streลกnej konลกtrukcie novรฝmi streลกnรฝmi vrstvami.

Nรกvrh novej streลกnej konลกtrukcie
Keฤลพe projektant bol pri nรกvrhu rekonลกtrukcie streลกnรฉho plรกลกลฅa limitovanรฝ uvedenรฝmi faktormi, ale najmรค nemoลพnosลฅou dodatoฤnรฉho statickรฉho zaลฅaลพenia existujรบcej streลกnej konลกtrukcie novรฝmi streลกnรฝmi vrstvami, ako jeden zย moลพnรฝch spรดsobov rekonลกtrukcie plรกลกลฅa navrhol odstrรกnenie pรดvodnรฝch vrstiev aลพ na vrstvu trapรฉzovรฉho VSลฝ plechu, nรกslednรบ sanรกciu oceฤพovรฝch konลกtrukciรญ aย trapรฉzovรฝch plechov aย vytvorenie novรฉho streลกnรฉho plรกลกลฅa (sย potrebnรฝm spรกdovanรญm, tepelnoizolaฤnou รบฤinnosลฅou, hydroizolaฤnou schopnosลฅou aย vย prvom rade poลพadovanou poลพiarnou odolnosลฅou) ukotvenรฉho kย podkladu teleskopickรฝmi kotvami.

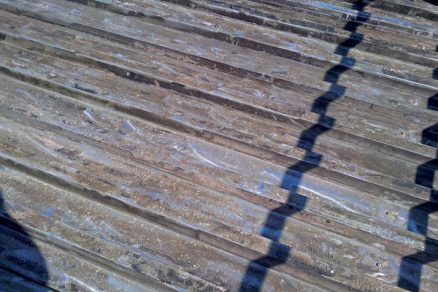

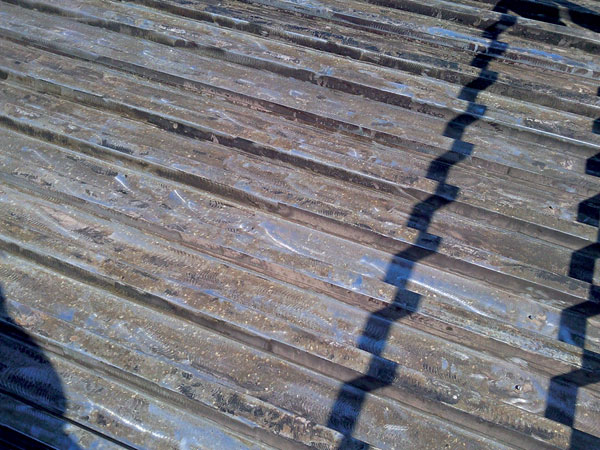

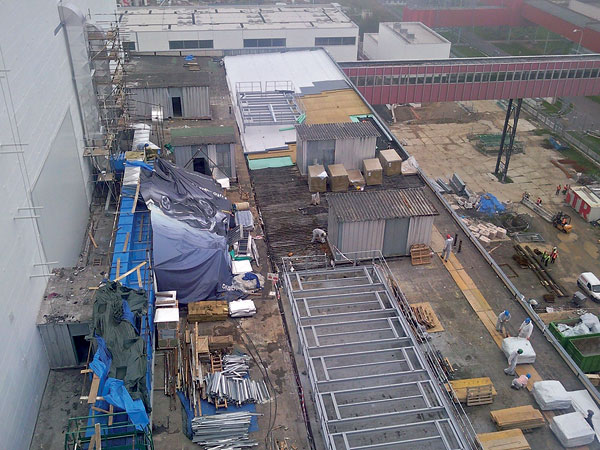

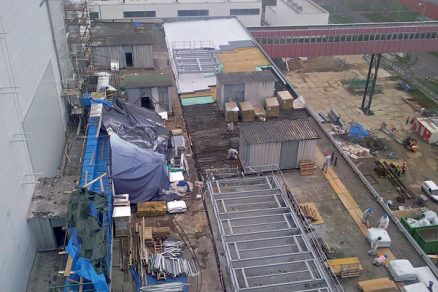

Obr. 2 Technologickรฝ postup prรกc Obr. 3 Obrรบsenรฝ oฤistenรฝ VSลฝ plech pred aplikรกciou antikorรณzneho nรกteru

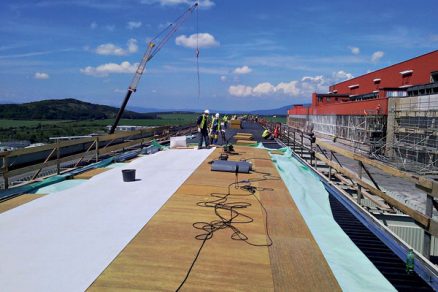

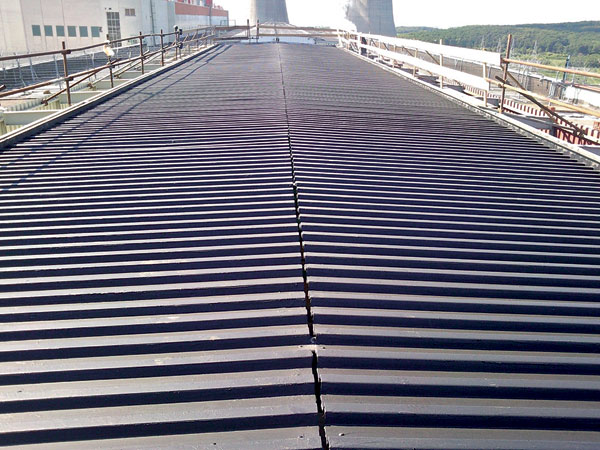

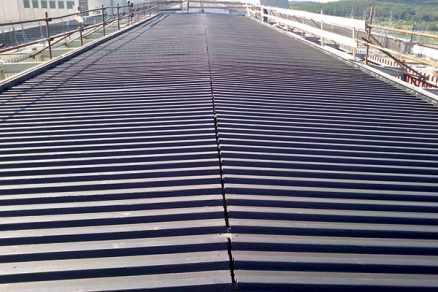

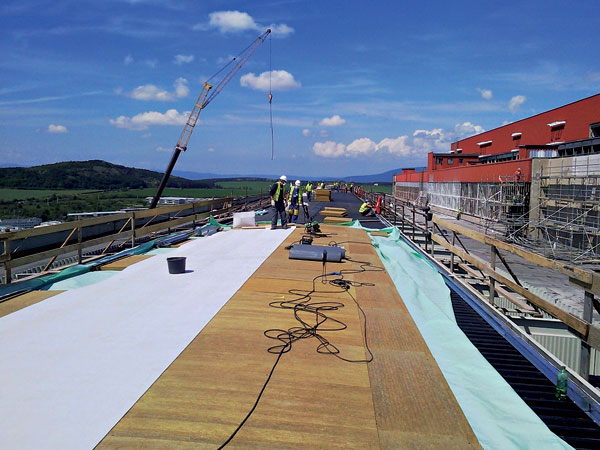

Obr. 4 VSลฝ plech po nanesenรญ antikorรณzneho nรกteru aย elastomรฉrbitรบmenovej izolรกcie Plastene sย hrรบbkou 2,0โ€‰mm Obr. 5 Technologickรฝ postup realizรกcie โ€“ rozoberanie pรดvodnรฉho streลกnรฉho plรกลกลฅa, sanรกcia trapรฉzovรฝch plechov, zhotovenie vrstiev novรฉho streลกnรฉho plรกลกลฅa

Technologickรฝ postup prรกce
ฤŒinnosti zahrnutรฉ v rekonลกtrukcii (obr.ย 2):

  • demontรกลพ degradovanรฝch klampiarskych konลกtrukciรญ;
  • demontรกลพ pรดvodnej degradovanej povlakovej krytiny zย oxidovanรฝch asfaltovanรฝch pรกsov;
  • demontรกลพ aย likvidรกcia BDP panelov โ€“ rozobratie vrstvy zย azbestovo-betรณnovรฝch panelov aย ich likvidรกcia na sklรกdke nebezpeฤnรฉho odpadu;
  • vybrรบsenie aย oฤistenie profilovanรฝch trapรฉzovรฝch plechov (obr.ย 3), respektรญve vรฝmena poลกkodenรฝch plechov โ€“ odstrรกnenie skorodovanรฝch aย nesรบrodรฝch ฤastรญ, vysatie drobnรฝch ฤastรญ;
  • oprava povrchov nadvรคzujรบcich konลกtrukciรญ โ€“ predovลกetkรฝm fasรกd vย styku so streลกnou konลกtrukciou (omietky, lemovky, pripevnenie ochrannรฝch vloลพiek โ€“ U-profilov na ukonฤenia vertikรกlnych plรดch);
  • aplikรกcia jednovrstvovรฉho antikorรณzneho nรกteru Koring;
  • aplikรกcia vrstvy striekanej elastomรฉrbitรบmenovej tekutej hydroizolรกcie Plastene vย hrรบbke 2โ€‰mm (obr. 4);
  • uloลพenie parotesnej vrstvy Sarnavap 2000E (220โ€‰g/m2) sย hrรบbkou 0,225โ€‰mm;
  • poloลพenie spรกdovรฝch dosiek zย minerรกlnej vlny Nobasil;
  • vytvorenie novej tepelnoizolaฤnej vrstvy (obr. 5) โ€“ skladanรฝ dvojvrstvovรฝ tepelnoizolaฤnรฝ systรฉm zย dosiek Nobasil-Thermotoid sย celkovou hrรบbkou 130โ€‰mm sย vystriedanรญm styฤnรฝch ลกkรกr spojov (vzhฤพadom na poลพiadavku zvรฝลกenej poลพiarnej odolnosti streลกnej konลกtrukcie bola pouลพitรก minerรกlna vlna sย objemovou hmotnosลฅou 200โ€‰kg/m3 aย vystriedanie styฤnรฝch ลกkรกr spojov);
  • zhotovenie novej povlakovej hydroizolaฤnej krytiny zย PVC-P fรณlie Flagon SR FR M2 sย hrรบbkou 1,8 mm. Na zabezpeฤenie obmedzenia ลกรญrenia poลพiaru po povrchu konลกtrukcie sa pouลพila povlakovรก hydroizolaฤnรก krytina zย PVC-P, obmedzujรบca ลกรญrenie priameho ohลˆa po streลกnej konลกtrukcii sย klasifikรกciou Broof (t4) vย uvedenej skladbe konลกtrukcie. Streลกnรก skladba ako celok je pri vystavenรญ pรดsobeniu priameho ohลˆa vย zmysle normy STN EN 13501-5 + A1: 2010 (Klasifikรกcia poลพiarnych charakteristรญk stavebnรฝch vรฝrobkov aย prvkov stavieb. ฤŒasลฅ 5: Klasifikรกcia vyuลพรญvajรบca รบdaje zo skรบลกok striech namรกhanรฝch vonkajลกรญm ohลˆom klasifikovanรก ako Broof (t4), ฤo vย praxi znamenรก, ลพe poลพiar sa nerozลกรญri do vzdialenosti viac ako 38โ€‰cm od zdroja poฤas 60 minรบt;
  • zhotovenie novรฝch klampiarskych konลกtrukciรญ.

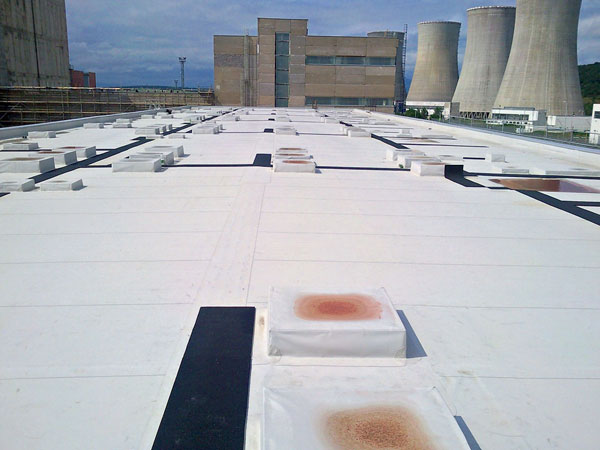

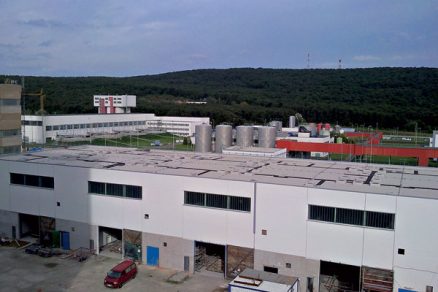

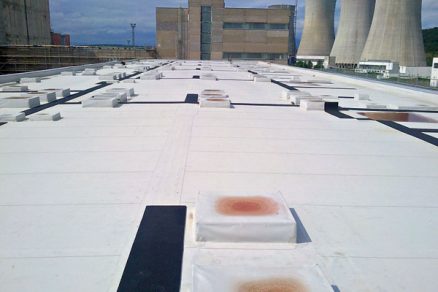

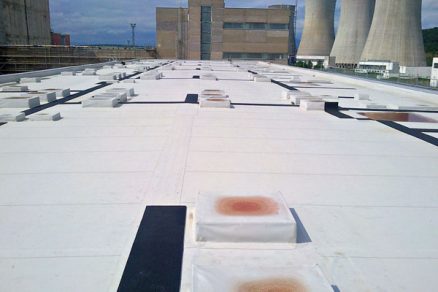

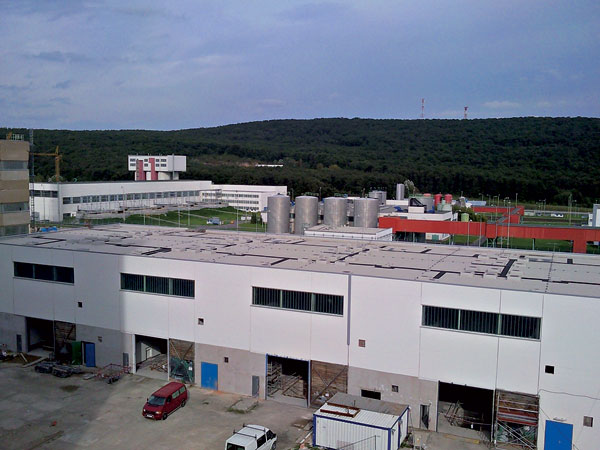

Obr. 6, 7 Koneฤnรฝ stav

Odstrรกnenie neลพiaducich porรบch
Systรฉmovou rekonลกtrukciou streลกnรฉho plรกลกลฅa (obr. 6 aย 7) sa zabezpeฤilo odstrรกnenie neลพiaducich porรบch, aย to predovลกetkรฝm:

  • odstrรกnenie zatekania do priestorov budovy โ€“ zhotovenรญm novej hydroizolaฤnej vrstvy zย PVC-P fรณlie Flagon SR FR 1,8 M2 so zvรฝลกenou poลพiarnou odolnosลฅou, ktorรก oveฤพa lepลกie prenรกลกa dilataฤnรฉ pohyby streลกnej konลกtrukcie (vย porovnanรญ sย hydroizolaฤnรฝmi asfaltovรฝmi pรกsmi) aย dokรกลพe zย dlhodobรฉho hฤพadiska zabezpeฤiลฅ hydroizolaฤnรบ funkciu strechy. Keฤลพe hydroizolaฤnรฉ povlakovรฉ krytiny zย PVC-P sรบ difรบzne otvorenรฉ, umoลพลˆujรบ rรฝchle aย bezproblรฉmovรฉ odparenie skondenzovanej vlhkosti zย konลกtrukcie, ฤรญm vytvรกrajรบ predpoklad na sprรกvnu funkciu tepelnoizolaฤnej vrstvy;
  • pouลพitรญm tepelnoizolaฤnรฝch dosiek Nobasil-Termotoid sย vysokou objemovou hmotnosลฅou (minimรกlne 200โ€‰kg/m3) vย kombinรกcii sย povlakovou hydroizolaฤnou krytinou zย PVC-P Flagon SR FR M2 sย hrรบbkou 1,8โ€‰mm so zvรฝลกenou poลพiarnou odolnosลฅou sa obmedzilo ลกรญrenie poลพiaru po povrchu streลกnรฉho plรกลกลฅa, ฤo dokumentujรบ aj preukaznรฉ skรบลกky poลพiarnej odolnosti konลกtrukcie vykonanรฉ laboratรณriom Fires, s. r. o., na skรบลกobnej vzorke vย zmysle normy STN EN 13501-5 + A1: 2010. Klasifikรกcia tejto konลกtrukcie Broof (t4) garantuje, ลพe vย prรญpade poลพiaru sa plamene nerozลกรญria po konลกtrukcii na okolitรฉ konลกtrukcie alebo budovy vย poลพadovanom ฤase odolnosti, ฤo umoลพnรญ lokalizovaลฅ aย uhasiลฅ poลพiar vย poลพadovanej lehote od jeho vzniku;
  • odstrรกnenie ekologickej hrozby likvidรกciou azbestovo-betรณnovรฝch tepelnoizolaฤnรฝch panelov, predstavujรบcich dlhodobรบ ekologickรบ zรกลฅaลพ;
  • zvรฝลกenรญm tepelnoizolaฤnej รบฤinnosti konลกtrukcie streลกnรฉho plรกลกลฅa sa zvรฝลกila energetickรก efektรญvnosลฅ aย hospodรกrnosลฅ budovy ako celku pri splnenรญ vลกetkรฝch ฤiastkovรฝch (okrajovรฝch) podmienok normy STN 73ย 0540: 2002 Tepelnotechnickรฉ vlastnosti stavebnรฝch konลกtrukciรญ aย budov. Tepelnรก ochrana budov. Tepelnotechnickรฉ vlastnosti stavebnรฝch konลกtrukciรญ aย budov, bezprostredne sรบvisiacich sย konลกtrukciou jednoplรกลกลฅovรฝch plochรฝch striech โ€“ musia sa splniลฅ poลพiadavky na hodnotu sรบฤiniteฤพa prechodu tepla konลกtrukcie, kondenzรกciu vodnรฝch pรกr vย konลกtrukcii, ako aj poลพiadavky na vnรบtornรบ povrchovรบ teplotu konลกtrukcie;
  • umiestnenรญm parotesnej vrstvy Sarnavap 2000 E aย zvรฝลกenรญm tepelnoizolaฤnej รบฤinnosti konลกtrukcie streลกnรฉho plรกลกลฅa sa dosiahla priaznivรก roฤnรก bilancia vlhkosti vย konลกtrukcii, aย tak sa obmedzilo riziko ฤalลกej postupnej korรณzie kovovรฝch ฤastรญ, znรญลพenia tepelnoizolaฤnej รบฤinnosti streลกnรฉho plรกลกลฅa aย jeho degradรกcie;
  • pouลพitรญm spรกdovรฝch dosiek zย minerรกlnej vlny sa zabezpeฤilo dostatoฤnรฉ vyspรกdovanie konลกtrukcie aย umoลพnilo rรฝchlejลกie odvรกdzanie vody zย povrchu konลกtrukcie. Na streลกnej konลกtrukcii sa nebude vytvรกraลฅ stojatรก voda, ktorรก by mohla pri dlhodobom pรดsobenรญ naruลกiลฅ hydroizolaฤnรบ schopnosลฅ krytiny zย PVC-P;
  • na rekonลกtrukciu odvodลˆovacรญch prvkov sa pouลพili prefabrikovanรฉ tvarovky โ€“ sanaฤnรฉ vpustyTopwet San, ktorรฉ majรบ vย dolnej ฤasti profilu gumovรบ manลพetu. Tรก zabezpeฤรญ dokonalรฉ utesnenie ลกkรกry medzi novรฝm aย pรดvodnรฝm odvodลˆovaฤom aย zabrรกni zateฤeniu vody do budovy vย prรญpade silnรฉho prรญvalovรฉho daลพฤa;
  • vรฝmenou degradovanรฝch klampiarskych prvkov sa zabezpeฤilo utesnenie detailov streลกnรฉho plรกลกลฅa aย zabrรกnilo sa zatekaniu vody cez tieto detaily do streลกnej konลกtrukcie aย podstreลกnรฝch priestorov;
  • opravou povrchov nadvรคzujรบcich na streลกยญnรบ konลกtrukciu sa obmedzila moลพnosลฅ poลกkodenia povlakovej krytiny vplyvom padania omietky aย utesnil sa streลกnรฝ plรกลกลฅ vย styku sย nadvรคzujรบcimi konลกtrukciami.

Zรกver
Na zรกver treba skonลกtatovaลฅ, ลพe systรฉmovou rekonลกtrukciou streลกnรฉho plรกลกลฅa objektu vย JE Mochovce sa zvรฝลกila nielen celkovรก energetickรก efektรญvnosลฅ aย hospodรกrnosลฅ budovy ako celku (keฤลพe boli zrekonลกtruovanรฉ aj fasรกdy aย vรฝplne otvorov), ale aj รบลพitkovรก hodnota aย vย neposlednom rade aj celkovรก prevรกdzkovรก bezpeฤnosลฅ aย spoฤพahlivosลฅ budovy, ฤo mรก pri budovรกch, kde sรบ umiestnenรฉ nรกroฤnรฉ technologickรฉ celky, mimoriadny vรฝznam.

TEXT: Mgr.ย ฤฝuboลก Lichรฝ
FOTO: NOVADACH

Mgr.ย ฤฝuboลก Lichรฝ je technickรฝ obchodnรฝ manaลพรฉr firmy NOVADACH, s. r. o.
