Rekoštrukcia plochej strechy vegetačným systémom
Základný charakter systému vegetačnej strechy spočíva v komplexnej dodávke a montáži všetkých prvkov vrátane rastlinnej vrstvy. Systém neobsahuje žiadny strešný substrát, váha celej skladby je tak 4× menšia v porovnaní s klasickou skladbou so strešným substrátom. Celková hmotnosť systému je iba 55 kg/m2, a preto si nevyžaduje navrhovanie staticky náročných konštrukcií.
Kladenie systému
Sklon strešnej plochy by mal byť od 2° do 6°. Strecha musí byť vyspádovaná smerom k odvodňovacím bodom. Na nosný betónový podklad plochej strechy ošetrený penetračným náterom sa aplikuje asfaltová parozábrana. Nasleduje vrstva tepelnej izolácie a potom hlavná hydroizolačná vrstva z dvoch asfaltovaných pásov. Ako podkladový pás možno použiť modifikované asfaltované pásy, na ktoré sa natavia pásy s funkciou ochrany proti prerastaniu koreňov rastlín. Veľkú pozornosť treba venovať dokonalému nataveniu pásov predovšetkým na miestach ich vzájomných presahov, aby sa zabránilo prieniku vody do strešného plášťa. Na hotovú hydroizolačnú vrstvu sa aplikuje drenážna rohož. Drenážna rohož svojím zložením zaisťuje vysoký súčiniteľ filtrácie vody celým svojím povrchom a chráni drenážny systém pred zanesením. Obojstranne použitá netkaná geotextília so splietanou štruktúrou polyamidových vlákien navyše rovnomerne rozkladá tlak vrstiev zelenej strechy na hydroizoláciu. Je pružná, pričom sa ľahko ukladá aj prispôsobuje nerovnostiam podkladu. Na podklad sa len voľne položí alebo sa môže lepiť asfaltovým či polyuretánovým lepidlom. Pozdĺž odkvapu a na ďalšie nevyhnutné miesta sa upevnia podperné a odkvapové lišty z nehrdzavejúcej ocele. Lišty majú perforáciu, ktorá umožňuje odtok nadbytočnej zrážkovej vody z retenčnej vrstvy. Najskôr sa na podklad prilepia polyuretánovým lepidlom a následne sa fixujú prostredníctvom natavenia pruhov špeciálnych asfaltovaných pásov určených na strechu. Na drenážnu rohož sa aplikuje retenčná vrstva. Skladá sa zo sústavy siedmich vrstiev špeciálnej geotextílie (sklon do 6°), resp. z desiatich vrstiev (sklon od 6 do 35°). Ide o systém skladajúci sa z vrstiev netkanej geotextílie, ktorá zabezpečuje zároveň retenčnú aj drenážnu funkciu a vnútornú cirkuláciu vzduchu.
Navyše zabezpečuje trojnásobne dlhší čas vysychania ako substrát. Keďže má vysoký obsah prírodných zložiek, ideálne sa znáša so zelenou časťou a poskytuje vhodné podmienky na zakorenenie rastlinstva. Jednotlivé vrstvy sa ukladajú na kríž, vždy nasledujúca vrstva kolmo na už položenú vrstvu geotextílie. Jednotlivé časti retenčnej vrstvy sa kladú buď voľne, alebo sa medzi sebou môžu lepiť asfaltovým či polyuretánovým lepidlom. Priamo na retenčnú vrstvu sa aplikujú vegetačné rohože určené na ploché strechy. Sú tvorené machmi, kvitnúcimi bylinami a rôznofarebnými rozchodníkmi. Pásy vegetačnej zelene s rozmermi 1 × 1 m alebo 1 × 2 m sa kladú priamo na plochu strechy a navzájom sa zviažu. Zelenú časť v systéme tvorí predpestovaná vegetačná rohož, ktorá je v okamihu dodania na miesto určenia na 70 až 100 % pokrytá zeleňou. Nie je potrebné čakať päť až šesť mesiacov, aby rastliny vyrástli. Na úpravu vegetačných rohoží pri okrajoch strechy sa používa ostrý nôž. Odrezané kúsky vegetácie sa môžu použiť pri realizácii ďalšej časti strešnej krytiny, aby sa neplytvalo materiálom. Po uložení vegetačných rohoží je potrebné hotovú zelenú strechu dokonale zaliať tak, aby súvrstvie nasalo maximálne množstvo vody. Následne si extenzívna zelená strecha vo fáze rastu nevyžaduje väčšinou žiadne podlievanie, avšak v obdobiach dlhodobého sucha sa odporúča jednorazovo poliať celú plochu strechy vodou. Kladenie takejto zelenej strechy by mala robiť vyškolená realizačná firma. Pri realizácii sa postupuje tak, ako vidieť na obrázkoch.

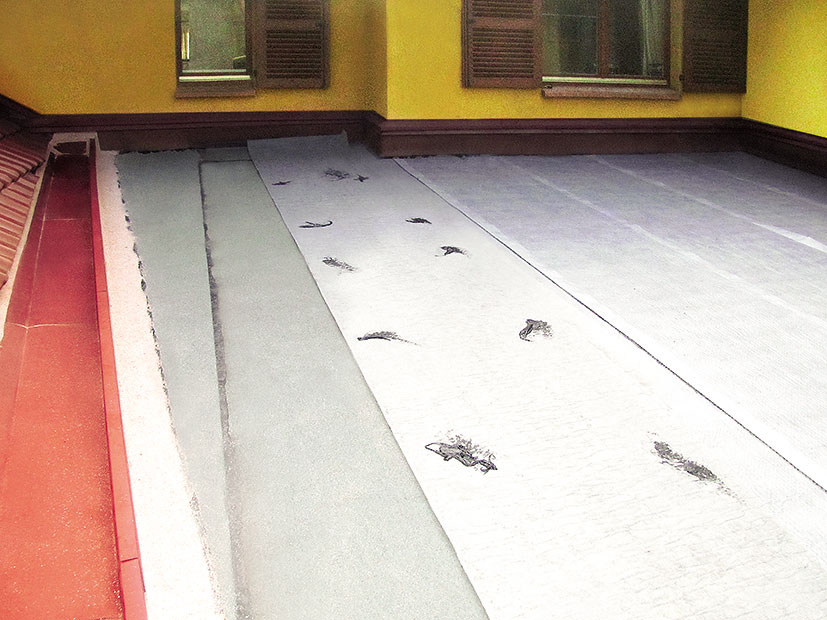

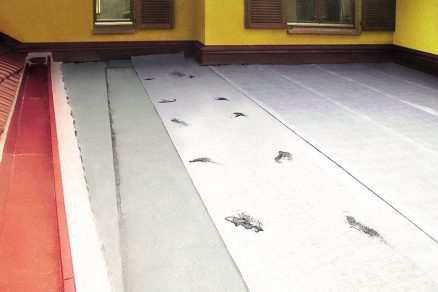

02 | Drenážna vrstva
Na hotovú hydroizolačnú vrstvu sa aplikuje drenážna rohož. Na podklad sa uloží buď voľne, alebo sa môže lepiť asfaltovým, prípadne polyuretánovým lepidlom.

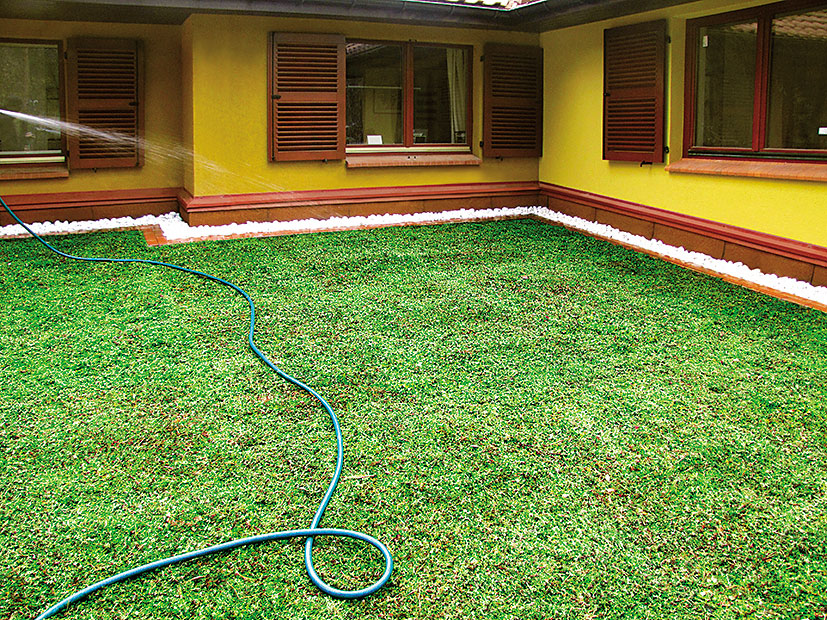

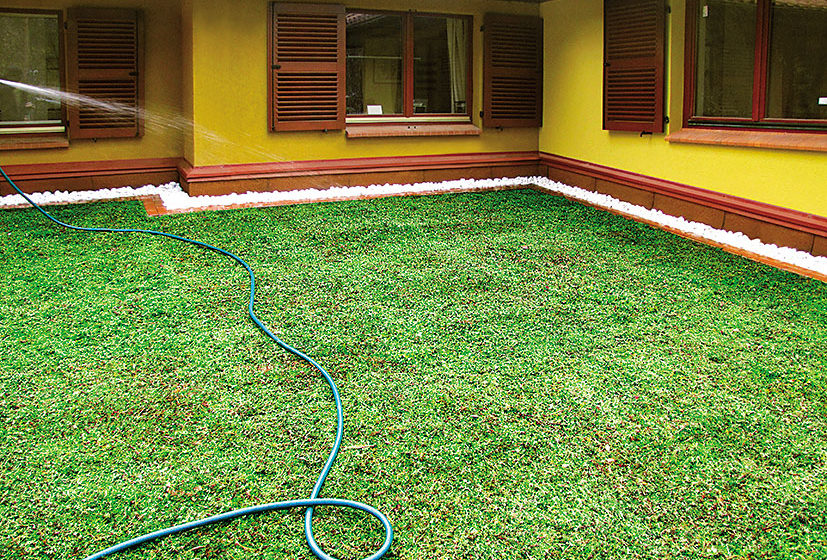

10 | Výdatná zalievka
Po uložení vegetačných rohoží sa na prípadné miesta bez rastlín dosadia nové rastliny. Hotovú vegetačnú strechu je potrebné dokonale zaliať tak, aby súvrstvie nasalo maximálne množstvo vody.

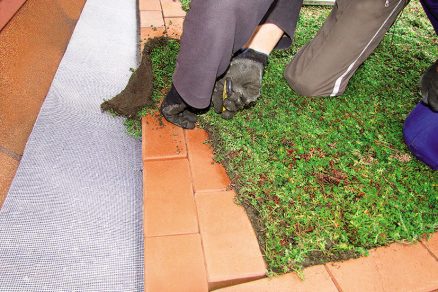

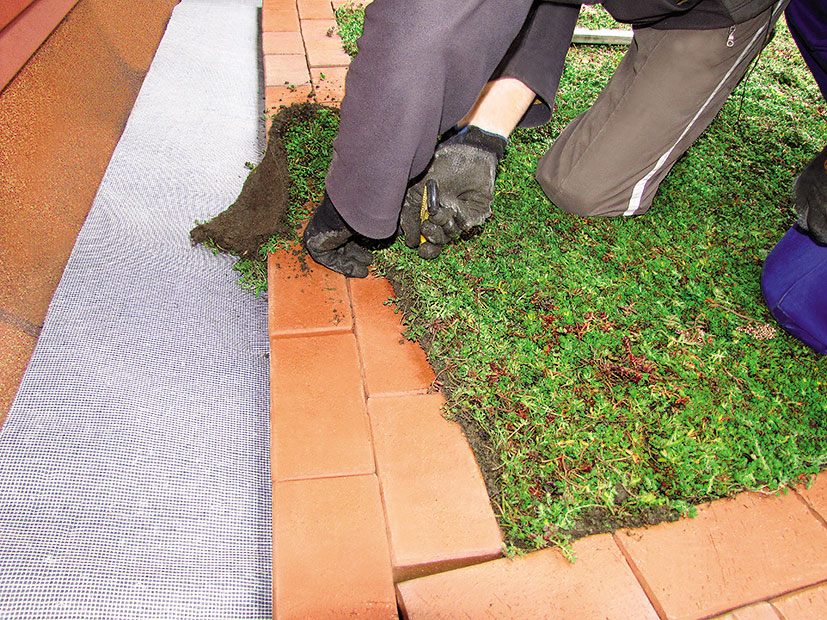

08 | Úprava pri okraji strechy
Na úpravu vegetačných rohoží pri okrajoch strechy sa používa ostrý nôž. Nerežú sa priamo pri okraji, ale s malým presahom. Odrezané kúsky vegetácie sa môžu použiť pri realizácii ďalšej časti strešnej krytiny, aby sa neplytvalo materiálom.

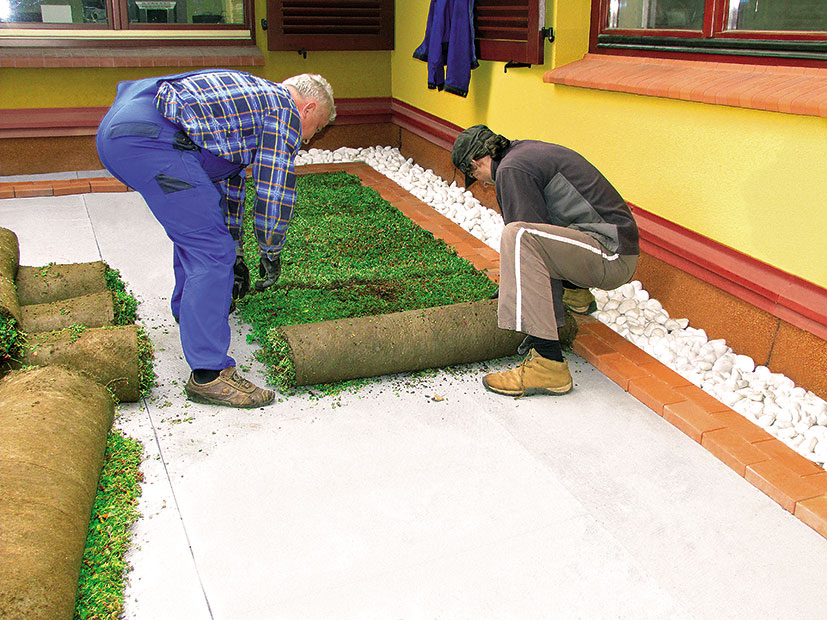

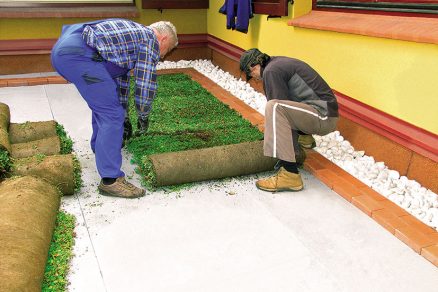

07 | Vegetačná vrstva
Priamo na retenčnú vrstvu sa aplikujú vegetačné rohože určené na ploché strechy. Pásy vegetačnej zelene s rozmermi 1 × 1 m alebo 1 × 2 m sa kladú priamo na plochu strechy a navzájom sa zviažu.

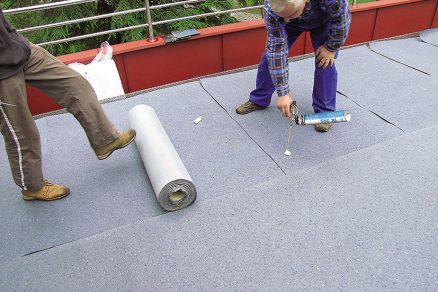

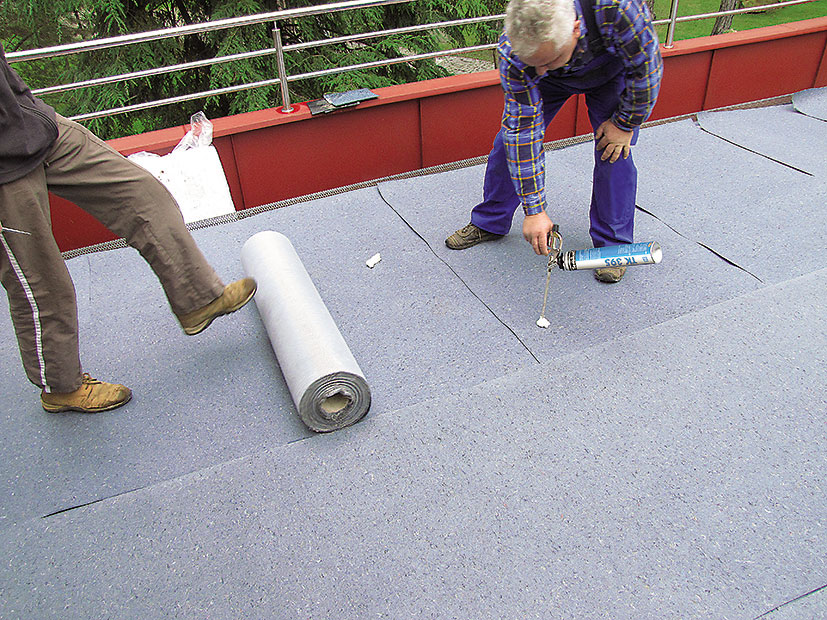

06 | Voľné uloženie alebo nalepenie
Jednotlivé časti retenčnej vrstvy sa ukladajú buď voľne, alebo sa medzi sebou môžu lepiť asfaltovým či polyuretánovým lepidlom. Pri použití polyuretánového lepidla je potrebné dózu pred nasadením na aplikačnú pištoľ dôkladne pretrepať.

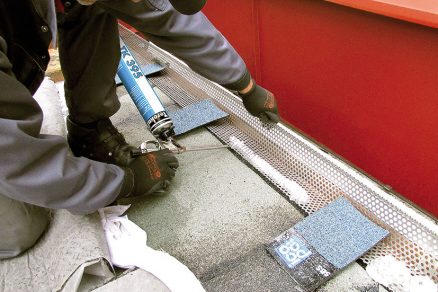

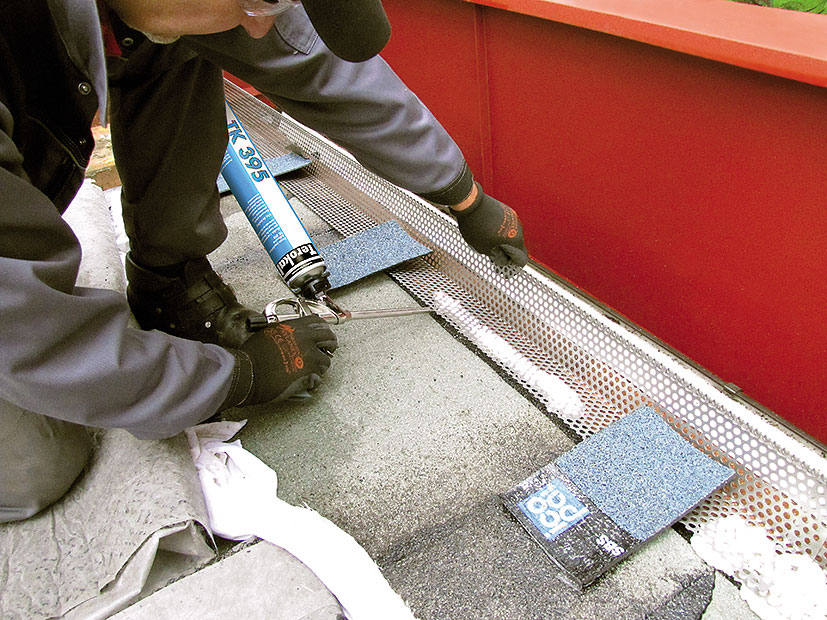

03 | Prilepenie odkvapových líšt
Pozdĺž odkvapu a na ďalšie nevyhnutné miesta sa upevnia podperné a odkvapové lišty z nehrdzavejúcej ocele. Najskôr sa na podklad prilepia polyuretánovým lepidlom.

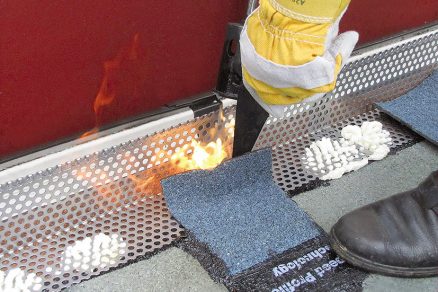

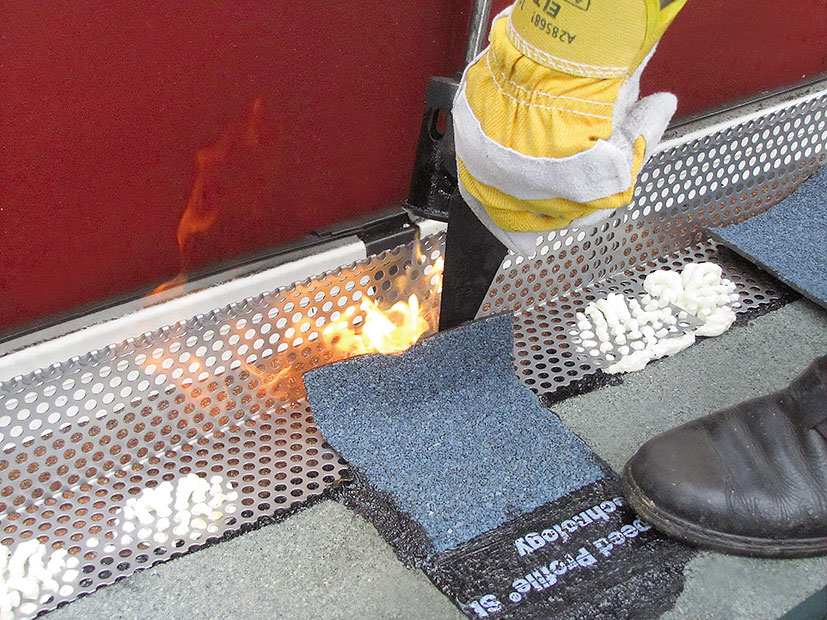

04 | Fixácia odkvapových líšt
Následne sa fixujú prostredníctvom natavenia pruhov špeciálnych asfaltovaných pásov na strechu. Lišty majú zo strany odkvapu perforáciu, ktorá umožňuje odtok nadbytočnej zrážkovej vody z retenčnej vrstvy.

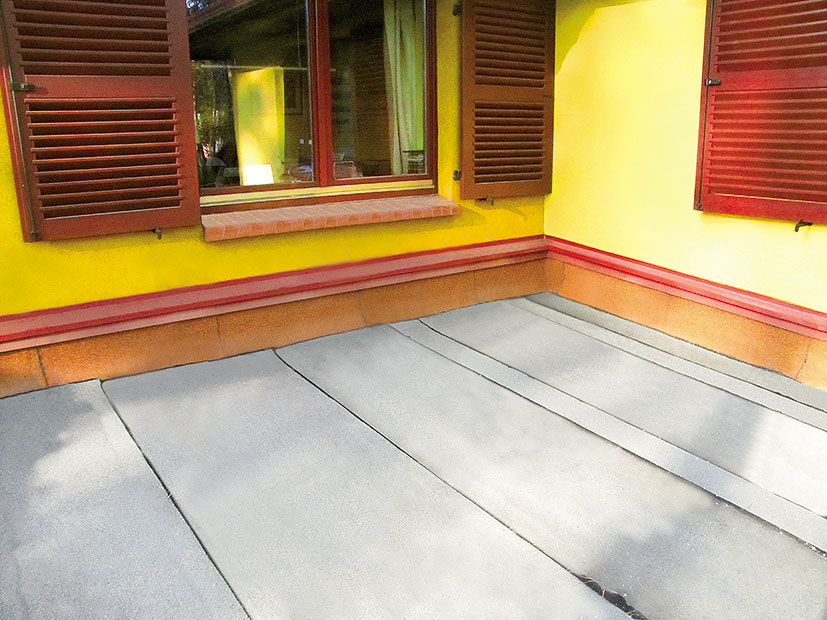

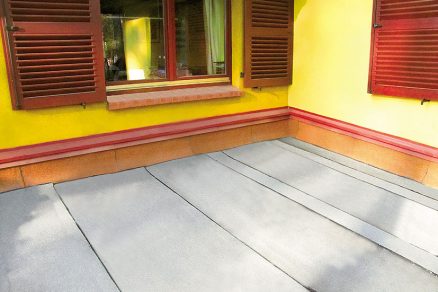

01 | Hydroizolačná vrstva
Na nosný betónový podklad strechy ošetrený penetráciou sa aplikuje asfaltová parozábrana, vrstva tepelnej izolácie a potom hlavná hydroizolačná vrstva z dvoch asfaltovaných pásov. Ako spodný pás možno použiť modifikované asfaltované pásy, na ktoré sa natavia pásy s funkciou ochrany proti prerastaniu koreňov rastlín.

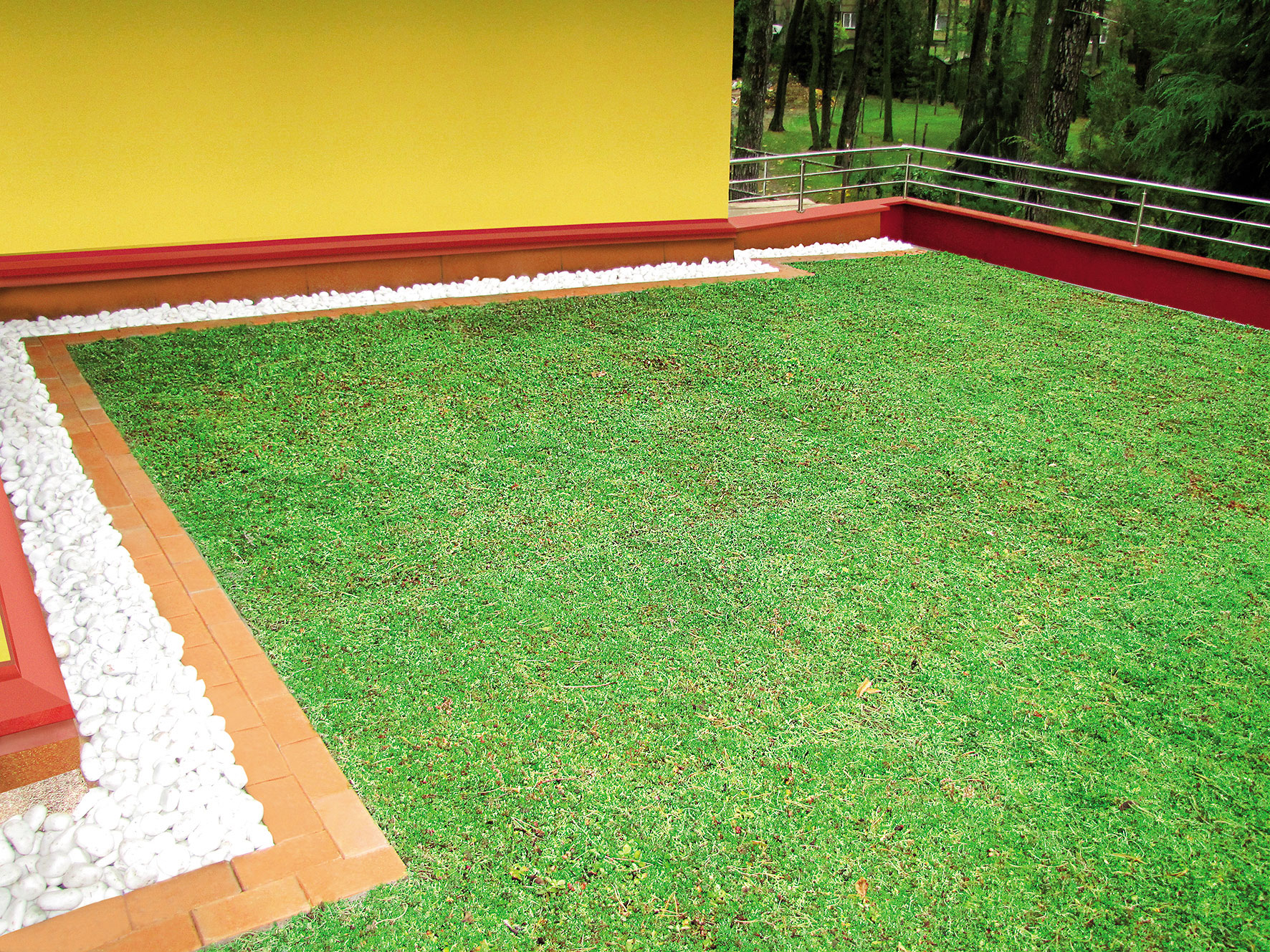

09 | Štrkový zásyp
V okolí okrajov strechy, po obvode svetlíkov a stien komínov sa vynechá pás bez vegetačného krytu a vysype sa kamenivom s frakciou 16 až 32 mm, aby sa zaťažili miesta ohrozené saním vetra.
05 | Retenčná vrstva
Na drenážnu rohož sa aplikuje retenčná vrstva. Jednotlivé vrstvy špeciálnej geotextílie sa ukladajú v siedmich vrstvách na kríž, vždy nasledujúca vrstva kolmo na už položenú.
Info o materiáli:
- Hydroizolačná vrstva – podkladový asfaltovaný pás modifikovaný SBS kaučukom, vrchný asfaltovaný pás modifikovaný SBS kaučukom s funkciou ochrany proti prerastaniu koreňov rastlín
- Drenážna vrstva – pružná drenážna rohož s jadrom zo splietaných polyamidových vlákien obojstranne chránená filtračnou polyesterovou netkanou geotextíliou
- Retenčná vrstva – špeciálna netkaná geotextília v kombinácii s mikrodrenážou, každá vrstva sa skladá z vpletenej sklenej sieťky a bavlneno-polyesterovej vlákniny
Čo budete potrebovať:
- Penetračný náter Siplast Primer®Speed SBS
- Asfaltová parozábrana Foalbit AL S40 alebo iný asfaltovaný pás s hliníkovou vložkou
- Modifikované asfaltované pásy (podkladový pás) Elastobit GG40 alebo iný podkladový asfaltovaný pás
- Modifikované asfaltované pásy proti prerastaniu koreňov Graviflex 5,2 Green Roof
- Drenážna rohož ICODREN 10 Speed Drainage® SBS
- Asfaltové lepidlo Siplast Glue® Speed SBS alebo
- Polyuretánové lepidlo Icopal Terokal TK395
- Špeciálny asfaltovaný pás na strechu Polbit Base 5,0 Speed Profile® SBS alebo Extradach Base 4,0 Speed Profile® SBS alebo Junior Base 3,0 Speed Profile® SBS
- Netkaná geotextília Icomat 140
- Vegetačné rohože Icomat Green 317
- Vymývaný štrk frakcia 16 až 32 mm
- Podperná a odkvapová lišta
- Revízne šachty
- Náradie; aplikačná pištoľ na lepidlo; plynová nádoba s horákom; metla; štetec; meter; nôž so zakrivenou čepeľou; nožnice
Pozor!
Priestupy v streche. Strešné zariadenia, ako sú kanalizačné odvetrávacie komíny, antény, klimatizačné zariadenia, priestupy elektrických káblov a pod., je potrebné podľa možností sústrediť tak, aby počet priestupov cez strešnú konštrukciu bol čo najmenší. Strešné zariadenia, ako aj strešné priestupy, svetlíky, dymové klapky a pod. musia byť umiestnené na podstavách, ktoré musia byť minimálne o 150 mm vyššie než súčet hrúbok vrstiev zelenej strechy.
TEXT + FOTO: Icopal
Článok bol uverejnený v časopise Stavebné Materiály
