Rieลกenie porรบch hydroizolรกcie spodnej stavby rodinnรฝch domov
Vย zรกplave technickรฝch informรกciรญ oย plochรฝch aย ลกikmรฝch strechรกch vrรกtane ลกirokej ลกkรกly novรฝch ฤi inovovanรฝch materiรกlov, ktorรฉ sa venujรบ tรฝmto konลกtrukciรกm, sรบ hydroizolรกcie spodnej stavby skรดr vรฝnimkou. Jednou zย moลพnostรญ, ako zhotoviลฅ hydroizolรกciu spodnej stavby, sรบ stierkovรฉ hydroizolรกcie na bรกze asfaltov.
Na prรญklade jednej stavby rodinnรฉho domu si preto ukรกลพeme praktickรฉ poruลกenie niektorรฝch zรกkladnรฝch princรญpov hydroizolaฤnej techniky ako vย projektovej dokumentรกcii, tak aj pri vlastnej realizรกcii.Prรญpadovรก ลกtรบdia

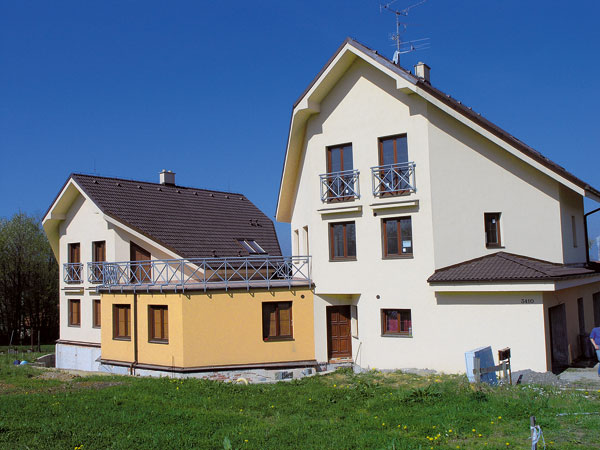

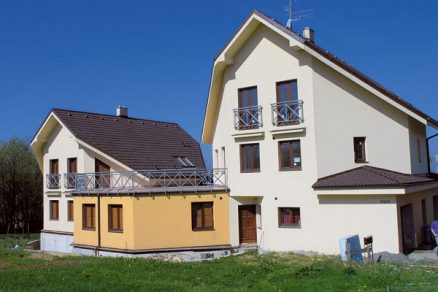

Objekt rodinnรฉho domu je umiestnenรฝ na svahovitom terรฉne so zloลพitรฝmi zรกkladovรฝmi pomermi โ zvodnatenรฉ piesky aย ลกtrky sa projektantom objavili uลพ pri geologickom prieskume pred spracovanรญm projektovej dokumentรกcie. Pri zaฤiatku prรกc sa pri prรญstupovej ceste nad rodinnรฝm domom naลกiel prameล vody vyvierajรบci aลพ na povrch. Rodinnรฝ dom je vย rรกmci spracovanej projektovej dokumentรกcie (stupeล projektu pre vyhotovenie stavby) rozdelenรฝ na tri ฤasti (obr. 1).
Sย ohฤพadom na terรฉn bol rodinnรฝ dom zaloลพenรฝ na dvoch รบrovniach. Niลพลกia ฤasลฅ objektu je spoฤรญva na ลพelezobetรณnovej zรกkladovej doske aย vyลกลกia ฤasลฅ je vystavanรก na ลพelezobetรณnovรฝch zรกkladovรฝch pรกsoch, ktorรฉ sรบ oddelenรฉ pomocou dilatรกcie zย polystyrรฉnu. Rozdiel รบrovnรญ podlahy medzi tรฝmito dvoma ฤasลฅami domu je 2,90 m. Murivo (1. PP) je ฤiastoฤne zapustenรฉ do upravenรฉho terรฉnu aย tvoria ho tehly so ลกรญrkou 440ย mm; ochrannรก izolaฤnรก primurovka je zย plnรฝch tehรกl so ลกรญrkou 150 mm.
Ako hydroizolรกcia sa vo vลกetkรฝch skladbรกch (vodorovnej iย zvislej hydroizolรกcie so sรบฤasnou hydroizolรกciou proti radรณnu) vย projektovej dokumentรกcii odporรบฤala hydroizolaฤnรก asfaltovรก stierka sย hrรบbkou 4ย mm aย jej ochrana pomocou systรฉmovej geotextรญlie. Ako doplnok vลกetkรฝch tรฝchto opatrenรญ sa navrhla aj drenรกลพ zรกkladovej ลกkรกry. Zhotoviteฤพ tieto vrstvy eลกte doplnil oย ฤalลกiu ochranu murovanej izolaฤnej primurovky โ poloลพil nopovรบ fรณliu. Aลพ potiaฤพto by kaลพdรฝ investor mohol byลฅ spokojnรฝ. Praktickรฉ kroky zhotoviteฤพa iย projektanta viedli vลกak รบplne inรฝm smerom aย priลกlo tu kย rozsiahlym poruchรกm uลพ ฤoskoro po kolaudรกcii objektu.
Kolaudรกcia
Vย rรกmci projektu pre realizรกciu stavby nebol zhotoviteฤพovi odovzdanรฝ jedinรฝ detail tรฝkajรบci sa hydroizolรกcie spodnej stavby. Jedinรฝm vodidlom bol jeden rez konลกtrukcie muriva. Pri prvej prehliadke sme sย trochou irรณnie konลกtatovali, ลพe stavba bola skolaudovanรก bez nedostatkov, ฤo svedฤรญ aj oย technickej รบrovni pracovnรญkov prรญsluลกnรฉho stavebnรฉho รบradu. Jej stav vidieลฅ na niekoฤพkรฝch fotografiรกch.
Sย ohฤพadom na prvรฉ dojmy iย na rozsiahle aย ฤlenitรฉ zรกklady sme sa rozhodli vykopaลฅ ลกtyri sondy aลพ kย zรกkladovej ลกkรกre aย aลพ potom preลกtudovaลฅ odovzdanรบ dokumentรกciu vrรกtane projektovej. Vย rรกmci ลกetrenia sme sa zaoberali predovลกetkรฝm dรดkladnou prehliadkou sond aย meranรญm vrรกtane prรญsluลกnej fotodokumentรกcie. Tak sa vย prvej sonde pri vodorovnej hydroizolรกcii zรกkladovรฝch pรกsov namerala maximรกlna hrรบbka stierkovej hydroizolรกcie 1,5ย mm (meranรฉ na odลกtiepku pomocou elektronickรฉho meradla).

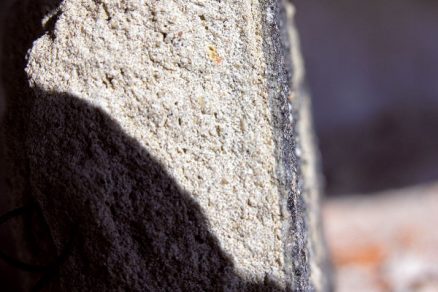

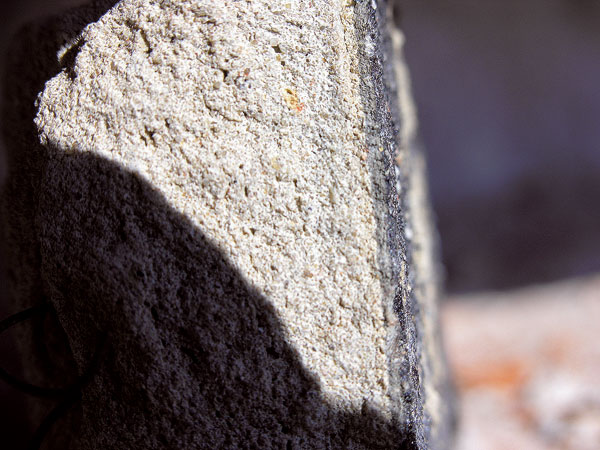

Podobnรฉ to bolo aj pri zvislรฝch hydroizolรกciรกch, kde sa namerali aลพ extrรฉmne hodnoty do 0,95ย mm (obr. 2). Pri zvislรฝch ฤastiach stierok chรฝbala systรฉmovรก ochrana. Prekvapenรญm nebola iba hrรบbka nรกjdenej stierkovej hydroizolรกcie, ale uลพ na prvรฝ pohฤพad aj spรดsob montรกลพe nopovej hydroizolaฤnej fรณlie na ochrannej primurovke aย montรกลพ drenรกลพneho potrubia. Ako ukรกzali kopanรฉ sondy iย vizuรกlna prehliadka ich stavu pred kopanรญm sond, vzรกjomnรฉ spoje boli niekde urobenรฉ na zraz bez prekladu aย bez zatlaฤenia do jednotlivรฝch nopov.

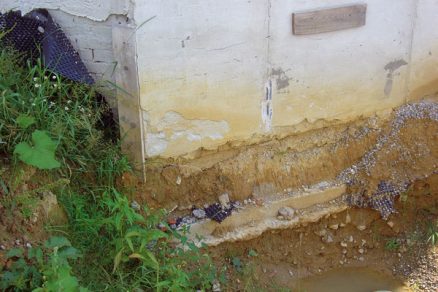

Fรณlia bola na mnohรฝch miestach zย nedbalosti roztrhnutรก aย ani upevลovanie nebolo urobenรฉ predpรญsanรฝmi spojovacรญmi prostriedkami โ vrรกtane ich rozostupov. Neurobila sa ani takรก samozrejmosลฅ, akou je zabudovanie vrchnej ukonฤovacej liลกty, ktorรบ mรก kaลพdรฝ vรฝrobca vo svojom vรฝrobnom sortimente (obr. 3). Drenรกลพne potrubie bolo sรญce navrhnutรฉ okolo celรฉho objektu, kopanรฉ sondy vลกak ukรกzali, ลพe sa nachรกdza iba pri niektorรฝch ฤastiach zรกkladov.
Na zรกver

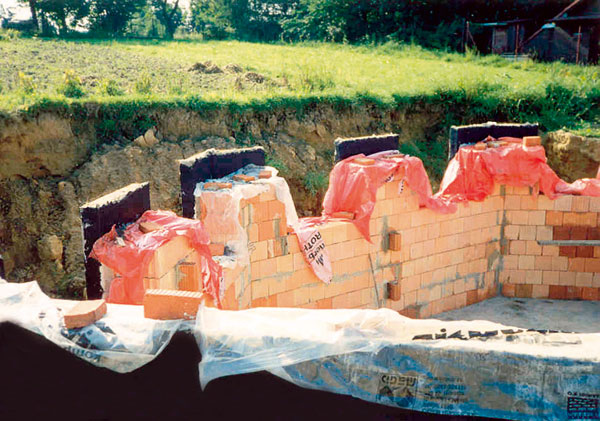

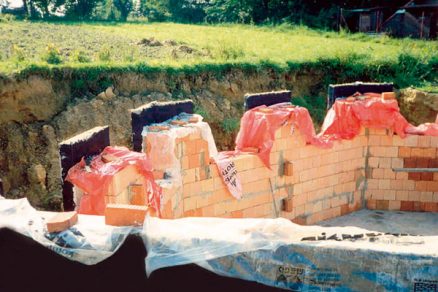

Zย poskytnutej fotodokumentรกcie majiteฤพa rodinnรฉho domu aย zย toho, ฤo sa nรกm potvrdilo pomocou sekanej sondy, bola prvรฝm krokom zhotoviteฤพa na stavbe 1. PP izolaฤnรก primurovka zย plnรฝch tehรกl. Nasledovalo zhotovenie omietky primurovky aย hydroizolaฤnej stierky. Poslednรฝm krokom bolo murovanie nosnรฉho muriva
zย Porothermu (obr. 4).
Hydroizolaฤnรก asfaltovรก stierka je na opaฤnej strane, ako miesto pรดsobenia tlaku vody alebo vodnej pary, t. j. na strane negatรญvneho tlaku. Vย takomto prรญpade dochรกdza kย tomu, ลพe tlakovรก voda pรดsobรญ tlakom na omietku, ktorรก je nosiฤom hydroizolaฤnej stierky, aย pomaly ju rozkladรก; hydroยญizolaฤnรก stierka strรกca svoj pevnรฝ podklad, vย dรดsledku tlaku vody praskรก aย odpadรกva aย vย interiรฉri sa objavujรบ prvรฉ mokrรฉ ลกkvrny.
Podฤพa noriem sa hydroizolรกcia stavieb navrhuje tak, aby brรกnila prenikaniu vody vย kvapalnom alebo tuhom skupenstve do chrรกnenรฝch konลกtrukciรญ, pri dodrลพanรญ zรกsady, ลพe podฤพa povahy hydroizolaฤnรฉho rieลกenia treba vย projekte presne aย รบplne, graficky alebo slovami, prรญpadne pouลพitรญm oboch spรดsobov, stanoviลฅ druh, vlastnosti, polohu aย rozmery hydroizolรกcie stavby.
Zย uvedenรฉho vyplรฝva, ลพe ani jedna zรกsada sa nedodrลพala. Problรฉmy vย hydroizolรกcii spรดsobila najmรค nedostatoฤnรก hrรบbka stierkovej hmoty โ vย projekte sa poฤรญtalo so 4ย mm, ฤo je ako ochrana pred tlakovou vodou veฤพmi mรกlo. ฤalลกรญm poruลกenรญm technickรฝch predpisov vรฝrobcu bola chรฝbajรบca ochrannรก vrstva stierkovej hydroizolรกcie.
Najvรคฤลกรญm prehreลกkom proti hydroizolaฤnรฝm zรกsadรกm zย hฤพadiska zhotoviteฤพa bolo umiestnenie hydroizolaฤnej stierky na opaฤnรบ stranu smeru toku prenikajรบcej vody (tรบto situรกciu umoลพnili projektovรฉ chyby vyplรฝvajรบce zย poruลกenia stanovenรฉho postupu prรกc). ฤalลกรญm vรกลพnym poruลกenรญm realizรกcie projektu bolo vynechanie ฤasti drenรกลพneho systรฉmu โ ani rozsiahle kopanรฉ sondy vย priestore medzi vstupmi do rodinnรฉho domu aลพ kย balkรณnovรฝm dverรกm tento systรฉm neobjavili.
Okrem zรกvaลพnรฉho poruลกenia normy sa pri hydroizolรกcii spodnej stavby poruลกili aj odporรบฤania vรฝrobcu nopovรฝch fรณliรญ. Ide hlavne oย uchytenie tejto fรณlie vย jej hornej ฤasti, aย to klincami sย tanierovitou podloลพkou vย rozostupe asi 1ย 500ย mm aย viac, ktorรฉ nebolo systรฉmovรฉ, aย hornรก hrana fรณlie sa neprekryla systรฉmovou liลกtou. Preto priลกlo kย tomu, ลพe uลพ ฤoskoro po kolaudรกcii (eลกte vย tom istom roku) musel majiteฤพ objektu rieลกiลฅ vzniknutรบ situรกciu novou rekonลกtrukciou hydroizolรกcie spodnej stavby, ktorรก si vyลพiadala veฤพkรฉ finanฤnรฉ nรกklady.
Ing.ย Antonรญn Parys
Foto: archรญv autora
Ing.ย Antonรญn Parys je sรบdnym znalcom, autorizovanรฝm inลพinierom pre pozemnรฉ stavby. Prรญspevok zaznel vย Prahe na konferencii Izolรกcie stavieb.
