Medzi zรกkladnรฉ konลกtrukcie suchej vรฝstavby patria sadrokartรณnovรฉ prieฤky. ฤŒlรกnok sa venuje ich vlastnostiam, vรฝberu sprรกvneho materiรกlu, ktorรฝ treba na ich vรฝstavbu, aย zvoleniu sprรกvneho typu prieฤky aj zย hฤพadiska akustickรฝch aย protipoลพiarnych vlastnostรญ.


Vyuลพitie aย zรกkladnรฉ vlastnosti sadrokartรณnovรฝch prieฤok

Zรกkladnou funkciou kaลพdej prieฤky je rozdelenie pรดdorysu stavby na jednotlivรฉ funkฤnรฉ priestory. Sadrokartรณnovรฉ prieฤky sa pouลพรญvajรบ nielen vย bytovej, obฤianskej aย priemyselnej vรฝstavbe, ale vย poslednom ฤase sa vyuลพรญvajรบ najmรค vo veฤพkรฝch administratรญvnych budovรกch. Prieฤka postavenรก zo sadrokartรณnu mรก vลพdy nenosnรบ funkciu.

Medzi zรกkladnรฉ vlastnosti sadrokartรณnovรฝch prieฤok patria kvalitnรฉ akustickรฉ, protipoลพiarne aย tepelnรฉ vlastnosti. Tieto deliace steny vฤaka svojej nรญzkej hmotnosti (asi 25 aลพ 50โ€‰kg/m2) nezaลฅaลพujรบ dodatoฤne stavbu, ako je to pri klasickรฝch murovanรฝch alebo betรณnovรฝch prieฤkach. Rรฝchlo sa montujรบ aย ฤพahko transportujรบ. Medzipriestor medzi doskami umoลพลˆuje viesลฅ inลกtalรกcie (elektrickรฉ kรกble, odpadovรฉ potrubie, vodu aย pod).

Materiรกl na vรฝstavbu sadrokartรณnovรฝch prieฤok
Sadrokartรณnovรฉ dosky
Sรบ zรกkladnรฝm prvkom sadrokartรณnovรฝch konลกtrukciรญ. Zรกkladnรก stavebnรก sadrokartรณnovรก doska vystupuje pod oznaฤenรญm GKB. Je urฤenรก do beลพnรฝch priestorov ako napr. kancelรกrie ฤi vรฝrobnรฉ priestory, teda do suchรฝch priestorov. Do vlhkรฝch priestorov (toalety, kuchyne, kรบpeฤพne) sa odporรบฤa sadrokartรณnovรก impregnovanรก doska. Pri zvรฝลกenรฝch protipoลพiarnych poลพiadavkรกch treba pouลพiลฅ sadrokartรณnovรบ protipoลพiarnu dosku.

Ak sa vyลพadujรบ protipoลพiarne poลพiadavky vย priestoroch so zvรฝลกenou vlhkosลฅou, treba zvoliลฅ protipoลพiarnu sadrokartรณnovรบ impregnovanรบ dosku. Samostatnรก doska nemรก ลพiadnu poลพiarnu odolnosลฅ. Tรก sa vลพdy skรบลกa vย rรกmci celรฉho systรฉmu, vย tomto prรญpade sadrokartรณnovej prieฤky. Beลพnรก hrรบbka zรกkladnรฝch dosiek je 12,5โ€‰mm, ale ลกtandard je aj 15 aย 18 mm. Dosky sย hrรบbkami 6,5โ€‰mm aย 9,5โ€‰mm sรบ urฤenรฉ na ohรฝbanie. ล รญrka zรกkladnรฝch dosiek je 1ย 200 alebo 1ย 250โ€‰mm aย dฤบลพka od 2ย 000 do 3ย 000 mm. Zย hฤพadiska ฤพahkej manipulรกcie sa ฤasto pouลพรญva doska dฤบลพky 2ย 000 mm. Vลกetky tieto dosky sa klasifikujรบ podฤพa eurรณpskej normy EN 520.

Oceฤพovรก konลกtrukcia
Sรบฤasลฅou prieฤok je oceฤพovรก konลกtrukcia, tvorenรก zย oceฤพovรฝch obojstranne pozinkovanรฝch plechov sย hrรบbkou 0,6 mm. Sadrokartรณnovรฉ profily sa znaฤia CW aย UW (EN 14195) aย vyrรกbajรบ sa vย ลกtandardnรฝch ลกรญrkach 50, 75 aย 100โ€‰mm, ลกรญrky 125 aย 150โ€‰mm sa pouลพรญvajรบ len ojedinele. Dvojitรฉ W vย oznaฤenรญ je zย nemeckรฉho slova Wand (stena) aย pรญsmenรก Uย aย C urฤujรบ tvar profilu.

Konลกtrukciu tvoria vodorovnรฉ aย zvislรฉ profily. Profily CW sa pouลพรญvajรบ ako stojky, UW profily sa upevลˆujรบ ako vodiace prvky na podlahu aย strop aย do nich sa vkladajรบ CW profily. Boฤnice CW profilov majรบ 50โ€‰mm aย boฤnice UW profilov 40 mm. Dฤบลพky CW profilov sa pohybujรบ vย rozpรคtรญ od 2ย 500 do 6ย 000 mm. UW profily sa vyrรกbajรบ vย dฤบลพke 4ย 000โ€‰mm, sรบ vย nich predpripravenรฉ kruhovรฉ otvory vo vzdialenostiach 800โ€‰mm na upevnenie profilu do podlahy aย stropu pomocou prรญchytky (tzv. hmoลพdinky). Inรฝm druhom sรบ 2โ€‰mm hrubรฉ profily oznaฤenรฉ UA. Pouลพรญvajรบ sa tam, kde sa predpokladรก vรคฤลกie namรกhanie (pri zรกrubniach, upevnenie kuchynskej linky na prieฤku atฤ.). Profily sa na podlahe aย strope uchytรกvajรบ pomocou prรญsluลกnรฝch pรคtiek. Sรบ zaradenรฉ do normy EN 14195.

Dosky sa na profily upevลˆujรบ skrutkami typu TN. Tie sa vyrรกbajรบ vย dฤบลพkach 25, 35, 45, 55, 70 aย 90 mm. Vรฝber sprรกvnej dฤบลพky skrutky zรกvisรญ od celkovej hrรบbky oplรกลกtenia prieฤky.
Na pretmelenie stykov sadrokartรณnovรฝch dosiek vย prieฤke sa pouลพรญvajรบ tmely.

Tmely
Rozdelenie tmelov:

  • tmely na bรกze sadry (prรกลกkovรฉ tmely) sa dodรกvajรบ vย suchom stave vo vreciach. Tmel je pripravenรฝ na pouลพitie ihneฤ po zamieลกanรญ sย vodou. Odporรบฤa sa pouลพรญvaลฅ sadrovรฉ tmely na pretmelenie prvej vrstvy pomocou vรฝstuลพnej pรกsky (sklovlรกknitej, papierovej). Sadrovรฉ tmely sรบ pevnejลกie aย ich schnutie nezรกvisรญ aลพ tak od klimatickรฝch podmienok, ako je to pri disperznรฝch tmeloch. Tvrdnรบ na zรกklade kryลกtalizรกcie sadry. Po rozrobenรญ pribliลพne po 30 aลพ 40 min sa zaฤne tmel pri nanรกลกanรญ trhaลฅ aย jeho vlastnosti sa nedajรบ obnoviลฅ dodatoฤnรฝm pridanรญm vody ฤi tmelu aย nรกslednรฝm premieลกanรญm. Vย tomto prรญpade je tmel uลพ nepouลพiteฤพnรฝ. Tmely treba skladovaลฅ vย suchu;
  • disperznรฉ (pastรณzne) tmely sa lรญลกia od sadrovรฝch tmelov najmรค tรฝm, ลพe sรบ uลพ zarobenรฉ vo vedrรกch vย stave, kedy ich po otvorenรญ vedra mรดลพete ihneฤ nanรกลกaลฅ. Po ukonฤenรญ prรกce vedro jednoducho zatvorรญte aย tmel ostรกva stรกle pouลพiteฤพnรฝ aj na ฤalลกie tmelenie. Schnutie tmelu je viac zรกvislรฉ od klimatickรฝch podmienok, keฤลพe tvrdne vysychanรญm. Brรบsia sa ฤพahลกie ako sadrovรฉ tmely. Pouลพรญvajรบ sa na finรกlne tmelenie, resp. na tzv. rozลกรญrenie stykov sadrokartรณnovรฝch dosiek, ฤรญm sa zabezpeฤรญ plynulรฝ prechod medzi doskami. Moลพno sย nimi tmeliลฅ aj ลกkรกry sadrokartรณnovรฝch dosiek pomocou vรฝstuลพnej pรกsky (sklovlรกknitej, papierovej).

Penetraฤnรฉ nรกtery
Zvรคฤลกujรบ priฤพnavosลฅ kย podkladu alebo upravujรบ jeho nasiakavosลฅ. To znamenรก, ลพe pred nanesenรญm akejkoฤพvek povrchovej รบpravy je dรดleลพitรฉ na sadrokartรณn vopred naniesลฅ penetraฤnรฝ nรกter aย nechaลฅ ho dostatoฤne zaschnรบลฅ.

Minerรกlna izolรกcia
Na zlepลกenie tepelnรฝch, protipoลพiarnych aย akustickรฝch vlastnostรญ sa do so sadrokartรณnovรฝch prieฤok vkladรก minerรกlna vlna. Delรญ sa na dva zรกkladnรฉ druhy โ€“ sklenรก (ฤพahkรก) izolรกcia aย kamennรก (ลฅaลพkรก) izolรกcia. Dรดleลพitรก je objemovรก hmotnosลฅ aย hrรบbka izolรกcie, aย to najmรค pri poลพiarne odolnรฝch konลกtrukciรกch. Pri akustickรฝch vlastnostiach prieฤok sรบ vรฝsledky ฤพahkรฝch izolรกciรญ porovnateฤพnรฉ sย vรฝsledkami sย ลฅaลพkou (kamennou) vlnou.

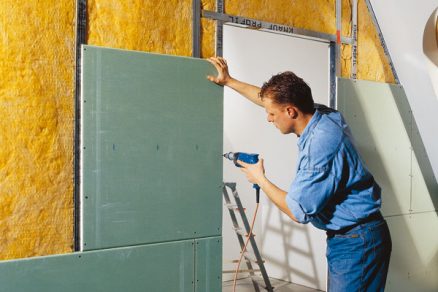

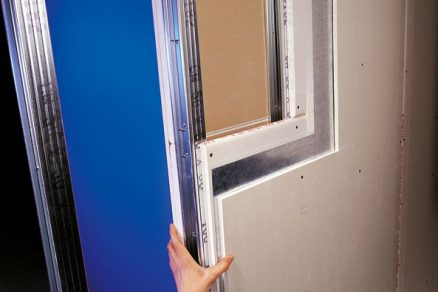

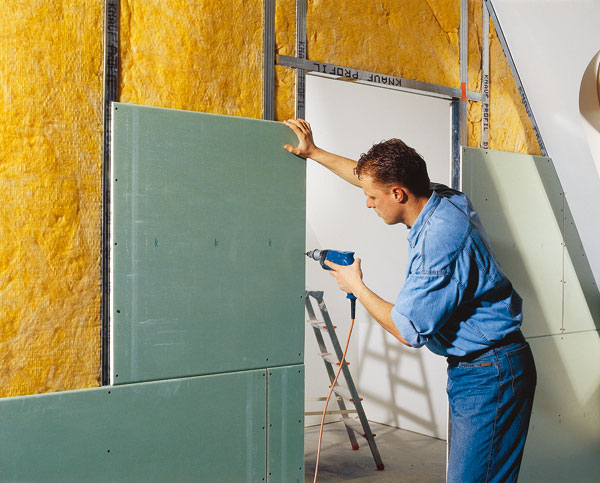

Bezpeฤnostnรก prieฤka s vloลพenรฝm plechom medzi doskami Prichytรกvanie sadrokartรณnovรฝch dosiek na podkonลกtrukciu z oceฤพovรฝch profilov

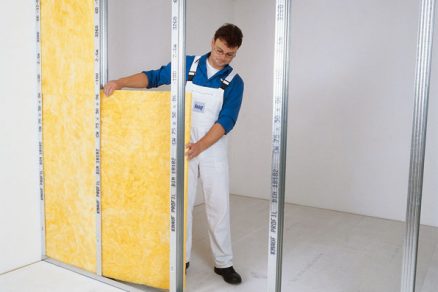

Osadzovanie minerรกlnej izolรกcie do prieฤky medzi profily

Typy prieฤok aย ich parametre
Prieฤka oplรกลกtenรก jednou sadrokartรณnovou doskou
Je zรกkladnรฝm typom, ktorรฝ sa pouลพรญva ako deliaca prieฤka vย rรกmci jednรฉho bytu alebo deliaca prieฤka medzi jednotlivรฝmi kancelรกriami. Vรกลพenรก laboratรณrna vzduchovรก nepriezvuฤnosลฅ pri pouลพitรญ ฤพahkej sklenej izolรกcie je od 41 do 48 dB. Maximรกlna vรฝลกka prieฤok je 8โ€‰m, pri pouลพitรญ stojkovรฉho profilu CW sย hrรบbkou 100โ€‰mm aย nahustenรญm stojok na 30โ€‰cm (31,3โ€‰cm). Hrรบbka prieฤok pri pouลพitรญ CW 50 je 75โ€‰mm aย pri pouลพitรญ CW 100 je 125 mm. Vzhฤพadom na pouลพitie len jednรฉho plรกลกลฅa je prieฤka obmedzenรก, ฤo sa tรฝka veลกania rรดznych predmetov na prieฤku. Prieฤka sa neodporรบฤa na lepenie keramickรฉho obkladu.

Prieฤka oplรกลกtenรก dvomi sadrokartรณnovรฝmi doskami
Tรกto prieฤka sa vyznaฤuje vyลกลกou tuhosลฅou. Moลพno na ลˆu veลกaลฅ rรดzne predmety (pri pouลพitรญ dutinovรฝch oceฤพovรฝch prรญchytiek mรดลพe byลฅ zaลฅaลพenie aลพ 50โ€‰kg na prรญchytku). Odporรบฤa sa ako podklad pod keramickรฝ obklad (maximรกlna veฤพkosลฅ obkladu 300 ร— 300โ€‰mm) aย ako inลกtalaฤnรก prieฤka, do ktorej moลพno zabudovaลฅ nosiฤ na WC, bidet atฤ. Pri nahustenรญ profilov CW 100 na 30โ€‰cm (31,3โ€‰cm) moลพno dosiahnuลฅ vรฝลกku 9 m. Hrรบbka prieฤok pri pouลพitรญ CW 50 je 100โ€‰mm aย pri CW 100 je 150 mm. Vรกลพenรก laboratรณrna vzduchovรก nepriezvuฤnosลฅ pri pouลพitรญ ฤพahkej sklenej izolรกcie je od 50 dB do 57 dB, ฤo znamenรก, ลพe pri svojej jednoduchosti sa prieฤka vyznaฤuje vynikajรบcimi akustickรฝmi parametrami. Dรก sa sย ลˆou dosiahnuลฅ poลพiarna odolnosลฅ aลพ 180 minรบt (skladba je uvedenรก vย poลพiarnej prรญruฤke vรฝrobcu sadrokartรณnovรฝch konลกtrukciรญ).

Prieฤka sย profilmi vo dvoch radoch
Je dvakrรกt oplรกลกtenรก zย oboch strรกn sadrokartรณnovรฝmi doskami. Pouลพรญva sa ako prieฤka medzi bytmi. Vyznaฤuje sa dobrรฝmi akustickรฝmi parametrami (aลพ 62 dB) aย vysokou poลพiarnou odolnosลฅou. Hrรบbka prieฤky je pri pouลพitรญ dvoch profilov CW 50 โ€“ 155โ€‰mm aย pri pouลพitรญ CW 100 โ€“ 255 mm. Medzi profilmi sa nechรกva medzera 5โ€‰mm, aby sa zabrรกnilo akustickรฉmu mostu. Takisto sa medzi ne nalepรญ eลกte samolepiaca tesniaca pรกska. ฤŒastรฝm rieลกenรญm je pridanie eลกte jednรฉho plรกลกลฅa zo sadrokartรณnovรฝch dosiek medzi profily, ฤรญm sa akustickรฉ parametre eลกte zlepลกia.

Inลกtalaฤnรฉ prieฤky
Vytvรกrajรบ voฤพnรฝ priestor na vedenie inลกtalรกciรญ aย rozvodov. Prieฤka sa skladรก zย dvoch radov profilov, ktorรฉ sรบ od seba odsadenรฉ zย dรดvodu vedenia inลกtalรกciรญ, aย spรกjajรบ sa pรกsmi sadrokartรณnovรฝch dosiek. Pรกsy majรบ dฤบลพku 300โ€‰mm aย sรบ od seba vzdialenรฉ 600 mm. Do profilov sa skrutkujรบ skrutkami TN. Na vรฝลกku prieฤky treba osadiลฅ minimรกlne tri takรฉto pรกsy. Medzeru medzi profilmi moลพno upravovaลฅ podฤพa poลพiadavky na ลกรญrku danรฉho medzipriestoru.

Bezpeฤnostnรฉ prieฤky
Zaฤรญnajรบ sa vyuลพรญvaลฅ aj ako prieฤky medzi bytmi. Spฤบลˆajรบ triedu bezpeฤnosti BTย 3. Sรบ oplรกลกtenรฉ dvoma sadrokartรณnovรฝmi doskami zย kaลพdej strany. Zo strany napadnutia zlodejom je eลกte prinitovanรฝ plech sย hrรบbkou 0,6โ€‰mm medzi doskami aย profilom. Plech sa osรกdza celoploลกne. Zย odvrรกtenej strany prieฤky je plech osadenรฝ medzi doskami. Okrem vyuลพitia ako prieฤky medzi bytmi sa pouลพรญvajรบ aj ako ochrannรฉ prieฤky vย trezorovรฝch miestnostiach aย vย miestnostiach sย bankomatmi.

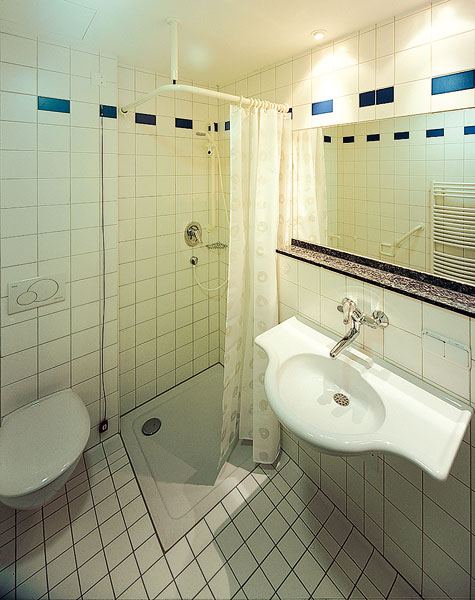

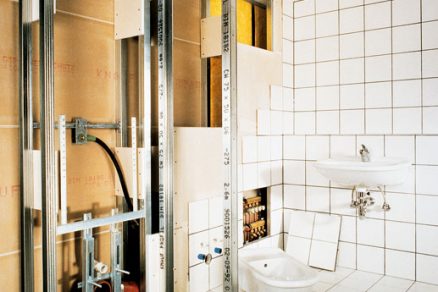

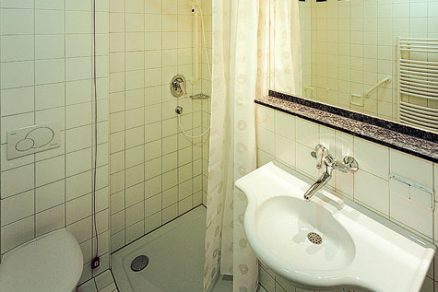

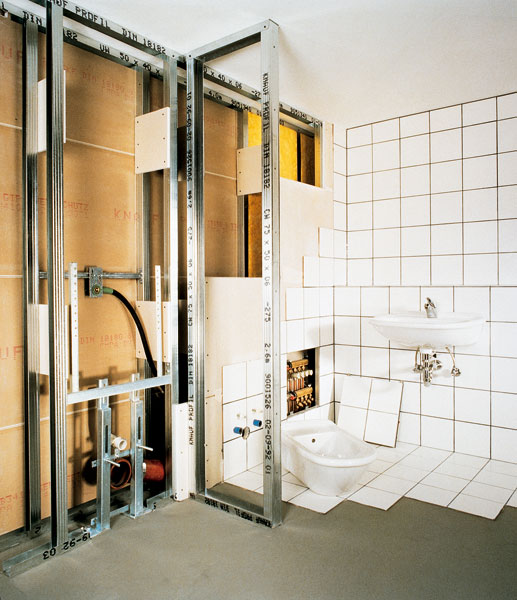

Inลกtalaฤnรก prieฤka so vsadenรฝm nosiฤom na WC Kรบpeฤพลˆa s nalepenรฝm obkladom na sadrokartรณnovรฉ dosky
ย  ย

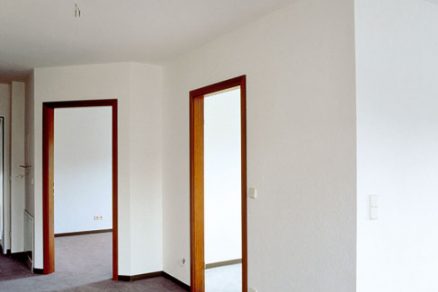

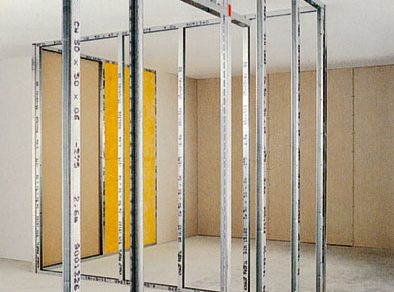

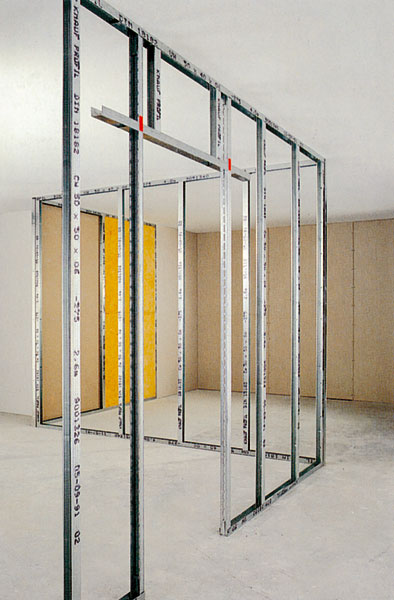

Oceฤพovรก podkonลกtrukcia prieฤky Pretmelenรฉ a namaฤพovanรฉ sadrokartรณnovรฉ prieฤky

Poลพiarna odolnosลฅ prieฤok
So sadrokartรณnovรฝmi prieฤkami moลพno dosiahnuลฅ poลพiarnu odolnosลฅ od 30 do 180 minรบt. Zรกkladnรฉ poลพiarne odolnosti pri konลกtrukciรกch prieฤok sรบ 30, 60 a 90 minรบt. Na dosiahnutie poลพadovanej poลพiarnej odolnosti treba vhodne vybraลฅ konลกtrukciu prieฤky (vloลพenie izolรกcie alebo pridanie sadrokartรณnovej dosky…). Na jednotlivรฉ typy prieฤok je odskรบลกanรฝch viacero moลพnostรญ ich konลกtrukฤnรฉho vyhotovenia. Typy a skladby poลพiarnych prieฤok sรบ uvedenรฉ v poลพiarnych broลพรบrach jednotlivรฝch vรฝrobcov.

Ing.ย Juraj Slezรกk
Foto: Knauf Bratislava

Autor je vedรบci technickรฉho oddelenia Knauf Bratislava, s. r. o.
