Separaฤnรก vrstva v kovovej krytine strechy
Galรฉria(6)

Separaฤnรก vrstva v kovovej krytine strechy

Partneri sekcie:

Strechy sย kovovรฝmi krytinami, tak ako vลกetky strechy, musia plniลฅ zรกkladnรฉ funkcie streลกnรฉho systรฉmu โ€” ochranu proti vnikaniu vlhkosti, hluku, ohลˆu aย tepelnรบ ochranu. Okrem toho musia odolรกvaลฅ zaลฅaลพeniam tlakom alebo vztlakom vetra, tiaลพi, dilataฤnรฝm zmenรกm aย celkovรฝm posunom stavby vย dรดsledku pnutia. Zย toho vyplรฝva, ลพe pri zhotovovanรญ strechy je dรดleลพitรฉ sprรกvne zrealizovaลฅ jej podkladovรบ konลกtrukciu aย nรกsledne aj samotnรฉ pokrรฝvanie aย pripevลˆovanie kovovej krytiny.

Zย dรดvodu estetickรฉho stvรกrnenia strechy architekti ฤasto obฤพubujรบ krytiny so stojatรฝmi drรกลพkami. Pri nรกvrhu takejto strechy mรดลพe vyvstaลฅ viacero technickรฝch problรฉmov, naprรญklad to, ฤi strecha mรก, alebo nemรก byลฅ odvetranรก, aย ako toto odvetranie realizovaลฅ. Vetranie aย odvetranie streลกnej konลกtrukcie prebieha na hmotnostnom princรญpe vzduchu. Pohyb vzduchu je danรฝ rozdielom hmotnosti vzduchu nad aย pod krytinou pri danej teplote aย zรกvisรญ od dฤบลพky strechy. Systรฉm odvetrania strechy vย zรกvislosti od sklonu vidieลฅ na obr. 1.

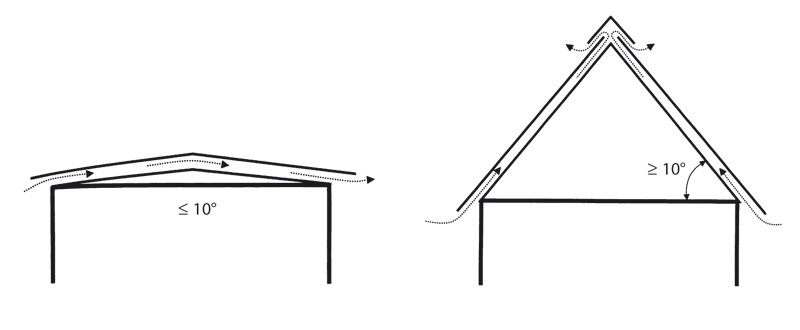

Obr.1 Vetranie aย odvetranie strechy
a) Vetranie aย odvetranie strechy so sklonom do 10ยฐ, b) Vetranie aย odvetranie strechy so sklonom nad 10ยฐ

Kovovรก krytina sa ukladรก na podkladovรบ konลกtrukciu (drevenรฉ debnenie), ktorรก mรดลพe byลฅ odvetrรกvanรก alebo neodvetrรกvanรก. Treba si vลกak uvedomiลฅ rozdiel medzi odvetranรฝmi aย neodvetranรฝmi strechami alebo odvetranรฝmi aย neodvetranรฝmi krytinami striech.

Odvetranรก strecha mรก pod debnenรญm vrstvu pohybujรบceho sa vzduchu, ktorej รบlohou je odvรกdzaลฅ vniknutรบ vlhkosลฅ zย povrchu tepelnej izolรกcie. Aby sa vlhkosลฅ neลกรญrila do ฤalลกรญch vrstiev, treba tepelnรบ izolรกciu chrรกniลฅ zย vnรบtornej strany tesnou parozรกbranou (obr. 2). Nevรฝhodou tejto odvetranej strechy je, ลพe pohybujรบci sa chladnรฝ vzduch ochladzuje povrch porรฉznych aย vlรกknitรฝch izolรกciรญ aย zniลพuje tepelnoizolaฤnรบ schopnosลฅ vrstvy.

Neodvetranรก strecha
nemรก vzduchovรบ vrstvu aย priamo pod podkladovou konลกtrukciou sa nachรกdza tepelnรก izolรกcia, ktorรก mรดลพe byลฅ prikrytรก poistnou difรบzne otvorenou hydroizolรกciou.

Odvetranรก krytina strechy (betรณnovรก alebo pรกlenรก) sa ukladรก na laty. Vzduchovรก medzera pod krytinou slรบลพi na rรฝchle vysuลกenie vlhkosti krytiny aย prispieva kย zvรฝลกeniu tepelnej ochrany. Pri kovovรฝch krytinรกch (pรกsoch aย platniach) sa tรกto vzduchovรก medzera vytvรกra pomocou ลกtruktรบrovanej vrstvy poistnej hydroizolรกcie, ktorรก je uloลพenรก na podkladovej konลกtrukcii. Pod kovovou krytinou tak vznikรก priestor, zย ktorรฉho sa pri sklone strechy odvรกdza vlhkosลฅ do odkvapovej ฤasti.

Neodvetranรก krytina strechy je priamo pripevnenรก kย podkladovej konลกtrukcii alebo kย homogรฉnnej separaฤnej vrstve uloลพenej na podkladovej konลกtrukcii. Jej funkฤnosลฅ zรกvisรญ od pouลพitej parozรกbrany aย vzduchotesnosti jednotlivรฝch vrstiev zย vnรบtornej strany (parozรกbrana musรญ maลฅ difรบznu hrรบbku sd > 100โ€‰m).

Obr. 2ย  Prรญklad odvetranej strechy sย kovovou krytinou
1 โ€“ kovovรก krytina, 2 โ€“ separaฤnรก vrstva, 3 โ€“ drevenรฉ debnenie, 4 โ€“ odvetranรก vrstva, 5 โ€“ poistnรก hydroizolรกcia, 6 โ€“ tepelnรก izolรกcia, 7 โ€“ parozรกbrana, 8 โ€“ vnรบtornรฝ obklad
Obr. 3ย  Prรญklad neodvetranej streลกnej konลกtrukcie sย tepelnou izolรกciou na krokvรกch bez tepelnรฝch mostov

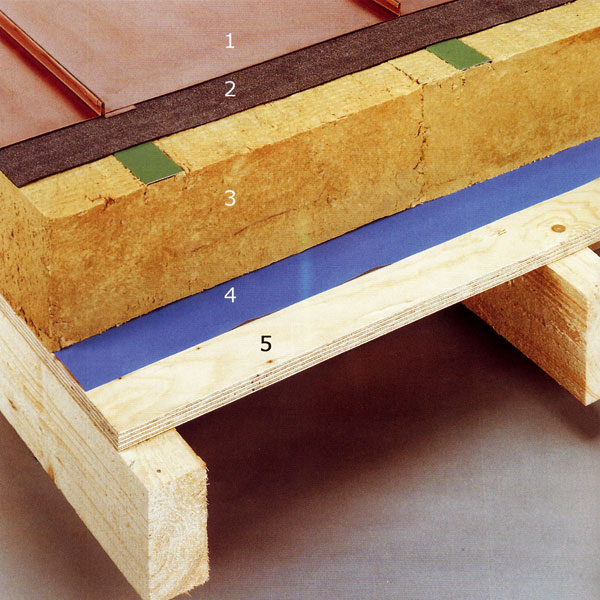

1 โ€“ kovovรก krytina, 2 โ€“ vysokodifรบzna poistnรก hydroizolรกcia, 3 โ€“ tepelnรก izolรกcia, 4 โ€“ parozรกbrana, 5 โ€“ viacvrstvovรฉ drevenรฉ debnenie

Nedovolenรก vlhkosลฅ

Pre neodvetranรฉ strechy sย odvetranรฝmi alebo neodvetranรฝmi krytinami aย sย vonkajลกรญmi vrstvami, ktorรฉ brzdia difรบziu, platรญ, ลพe zvรฝลกenรบ vlhkosลฅ zo zabudovanรฝch materiรกlov alebo vlhkosลฅ zย netesnostรญ moลพno vysuลกiลฅ iba ลฅaลพko. Kovovรก krytina brzdรญ difรบziu

(sd > 2โ€‰m). Ak sa strecha dostatoฤne neodvetrรก (pri jej realizรกcii sa pouลพijรบ nevysuลกenรฉ drevenรฉ prvky aย vlhkรก izolรกcia), zabuduje sa do konลกtrukcie vysokรก vlhkosลฅ. To znamenรก, ลพe ak nie je spodnรก vrstva pod izolรกciou zhotovenรก sprรกvne, vnikรก netesnosลฅami nedovolenรก vlhkosลฅ do systรฉmu. Pouลพitรญm sprรกvnej parozรกbrany sย hodnotou sd > 100โ€‰m tak vznikรก strecha sย vysokou vlhkosลฅou.

Teplotnรฉ rozdiely medzi dลˆom aย nocou spรดsobujรบ najmรค pri kovovรฝch krytinรกch vznik kondenzรกtu na ich spodnej strane. Tento jav sรบvisรญ sย fyzikรกlnochemickรฝmi vlastnosลฅami kovovรฝch materiรกlov, aย preto mu treba venovaลฅ pozornosลฅ uลพ pri rieลกenรญ strechy. Vlhkosลฅ zabudovanรก vย materiรกli sa difรบziou privedie na povrch krytiny, odkiaฤพ sa po zohriatรญ aย zvรฝลกenom tlaku pรกr dostane cez stojatรฉ spojovacie drรกลพky do atmosfรฉry. Vรคฤลกรญ podiel vlhkosti vลกak prechรกdza zย povrchu do streลกnej konลกtrukcie obrรกtenou difรบziou. Pouลพitรก parozรกbranaย  sd > 100โ€‰m totiลพ zabraลˆuje vysรบลกaniu vnรบtornรฝch vrstiev konลกtrukcie. Opรคtovnรฉ ochladenie povrchu kovovej krytiny vytvorรญ kondenzรกt aย cyklus sa opakuje. Tomuto procesu moลพno vย priebehu roka zabrรกniลฅ pouลพitรญm parobrzdy sย hodnotou sd < 10โ€‰m, ktorรก umoลพnรญ vysรบลกanie konลกtrukฤnรฝch vrstiev pod ลˆou. Prienik vlhkosti do vnรบtornรฝch priestorov tomuto javu neprekรกลพa, konลกtrukcia vลกak nemรดลพe maลฅ vysokรบ vlhkosลฅ.

Vzduchotesnosลฅ aย skladba vrstiev

Aby streลกnรฉ konลกtrukcie sย kovovou krytinou plnili svoju funkciu, treba zabrรกniลฅ tepelnรฝm stratรกm, nekontrolovateฤพnej vรฝmene vzduchu aย kondenzรกcii vlhkosti vย dรดsledku prรบdenia vlhkรฉho vzduchu. Vzduchotesnรฉ konลกtrukcie zabraลˆujรบ vรฝmene vonkajลกieho vzduchu konvekciou, ktorou sa privedie niekoฤพkonรกsobne viac vlhkosti ako difรบziou. To znamenรก, ลพe treba zabezpeฤiลฅ vzduchotesnosลฅ vrstiev, aby vย konลกtrukcii nevznikali ลกkody spรดsobenรฉ vlhkosลฅou. Zย tohto dรดvodu je dรดleลพitรฉ fรณlie sprรกvne utesniลฅ, prรญpadne pouลพiลฅ platne zabezpeฤujรบce vzduchotesnosลฅ. Vรฝber lepiacich aย tesniacich materiรกlov treba prispรดsobiลฅ pouลพitรฉmu zรกkladnรฉmu materiรกlu, aby sa dosiahla dlhodobรก รบฤinnosลฅ aย ลพivotnosลฅ konลกtrukcie.
Potvrdenie sprรกvnosti danรฉho rieลกenia sa robรญ tzv. blower-door testom.

Pri odvetranej aj neodvetranej streche sa streลกnรก krytina pripevลˆuje vรคฤลกinou na podkladovรบ konลกtrukciu. Vย niektorรฝch prรญpadoch vลกak mรดลพe byลฅ krytina poloลพenรก aj na tepelnej izolรกcii, na ktorej je iba vysokodifรบzna deliaca vrstva (obr. 3). Zvyฤajne je podkladovou konลกtrukciou drevenรฉ debnenie alebo aj drevotrieskovรฉ platne na bรกze cementu, platne zย vrstvenej lepenej preglejky, betรณnovรฉ alebo pรณrobetรณnovรฉ platne. Vย niektorรฝch prรญpadoch treba medzi podkladovรบ konลกtrukciu aย kovovรบ krytinu vloลพiลฅ separaฤnรบ vrstvu. Najmรค vtedy, ak sa predpokladรก, ลพe kov bude reagovaลฅ sย kyslรฝmi lรกtkami obsiahnutรฝmi vย dreve alebo sย jeho ochrannรฝmi prostriedkami, prรญpadne treba zabrรกniลฅ alkalickej korรณzii pri styku sย cementom aย vรกpnom, resp. betรณnom. Separaฤnรฉ vrstvy nemรดลพu byลฅ zย vodonasiakavรฝch materiรกlov. Vรคฤลกinou sa na tento รบฤel vyuลพรญvajรบ bitรบmenovรฉ pรกsy so sklenenรฝm rรบnom, plastovรฉ pรกsy hrubรฉ minimรกlne 0,2โ€‰mm alebo ลกtrukturovanรฉ deliace vrstvy sย drenรกลพnou funkciou, ktorรฉ uลพ priamo vytvรกrajรบ strechu sย odvetranou krytinou.

Znรกme sรบ vลกak aj rieลกenia odvetranej strechy sย odvetranou podkladovou konลกtrukciou aย neodvetranou tepelnou izolรกciou (obr. 4) alebo odvetranou krytinou aj tepelnou izolรกciou (obr. 5).

Obr. 4ย  Prรญklad odvetranej podkladovej konลกtrukcie aย neodvetranej tepelnej izolรกcie
1 โ€“ kovovรก krytina, 2 โ€“ drevenรฉ debnenie, 3 โ€“ kontralata, 4 โ€“ poistnรก hydroizolรกcia,
5 โ€“ tepelnรก izolรกcia, 6 โ€“ krokvy,
7 โ€“ drevenรก podloลพnรก vrstva, 8 โ€“ parozรกbrana,
9 โ€“ inลกtalaฤnรก ลกkรกra, 10 โ€“ vnรบtornรฝ obklad

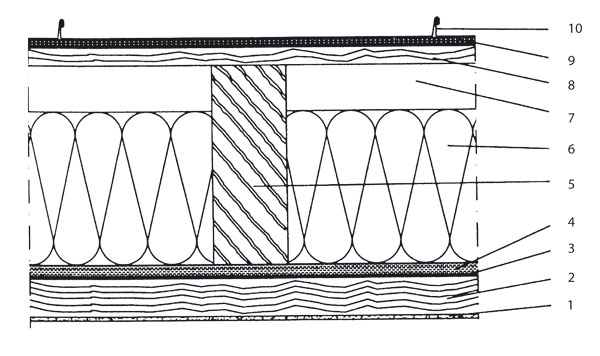

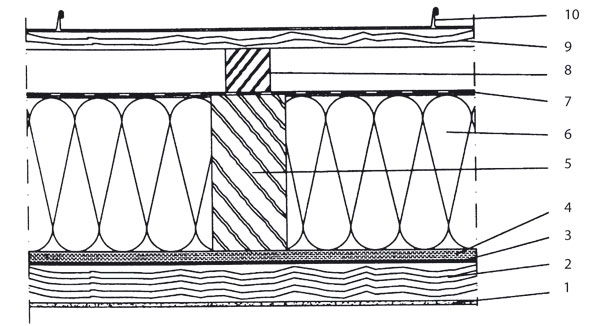

Obr. 5ย  Prรญklad odvetranej strechy sย odvetranou kovovou krytinou

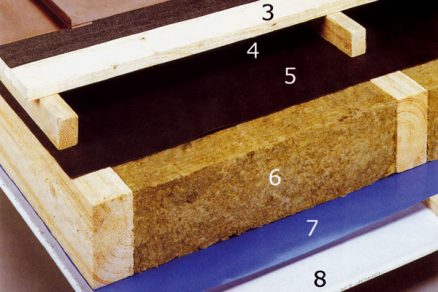

1 โ€“ kovovรก krytina, 2 โ€“ ลกtruktรบrovanรก separaฤnรก vrstva, 3 โ€“ drevenรฉ debnenie, 4 โ€“ odvetranรก vrstva, 5 โ€“ tepelnรก izolรกcia, 6 โ€“ krokvy, 7 โ€“ drevenรก podloลพnรก vrstva, 8 โ€“ parozรกbrana, 9 โ€“ inลกtalaฤnรก medzera , 10 โ€“ vnรบtornรฝ obklad

ล truktรบrovanรฉ separaฤnรฉ vrstvy

ล truktรบrovanรฉ separaฤnรฉ vrstvy sa odporรบฤajรบ pri sklone strechy od 3 do 15ยฐ na zvรฝลกenie ochrany proti korรณzii (napr. pri titรกnzinkovรฝch krytinรกch). Ak sรบ nanesenรฉ na poistnej hydroizolรกcii sย hodnotou sd < 0,02โ€‰m, moลพno ich aplikovaลฅ aj priamo na povrch tepelnej izolรกcie. Vzhฤพadom na vhodnรฉ fyzikรกlnochemickรฉ vlastnosti sa mรดลพu pouลพรญvaลฅ nielen na drevenรฉ podkladovรฉ konลกtrukcie, resp. tepelnรฉ izolรกcie, ale aj na inรฉ materiรกly podkladovรฝch konลกtrukciรญ, ktorรฉ inak nemรดลพu byลฅ vย styku sย kovom (napr. drevotrieskovรฉ platne spevnenรฉ ลพivicami). Tieto ลกtrukturovanรฉ vrstvy na poistnej hydroizolรกcii zvyลกujรบ bezpeฤnosลฅ proti vnikaniu vody pri intenzรญvnych daลพฤoch alebo sneลพenรญ. Keฤลพe oddeฤพujรบ spodnรฝ povrch kovovej krytiny od podkladovej konลกtrukcie, slรบลพia aj ako provizรณrna ochrana krytiny strechy pred ลกkodlivรฝmi chemickรฝmi aย mechanickรฝmi vplyvmi materiรกlu aย vlhkosti podkladovej konลกtrukcie. Vย pรกsovej kovovej krytine vylepลกuje รบฤinky dilataฤnรฝch zmien materiรกlov, ktorรฉ sรบ spojenรฉ stojatou drรกลพkou. Po dopade kvapiek daลพฤa, resp. ฤพadovca tlmia intenzitu zvuku aย oproti beลพnรฝm bitรบmenovรฝm separaฤnรฝm vrstvรกm znaฤne zlepลกujรบ zvukovoizolaฤnรฉ vlastnosti strechy. ล truktรบrovanรฉ separaฤnรฉ vrstvy sa odporรบฤa pouลพรญvaลฅ na vลกetky sklony striech pri kovovรฝch krytinรกch zย rรดznych materiรกlov (meฤ, hlinรญk alebo nehrdzavejรบca oceฤพ).

Spรกjanie krytรญn

Kovovรฉ krytiny striech treba vย zรกvislosti od tvaru sprรกvne spojiลฅ aย pripevniลฅ. Pouลพitรญm integrovanรฝch, samolepiacich tesniacich pรกsov zvyฤajne zย butylkauฤuku moลพno realizovaลฅ bezpeฤnรฉ vzduchotesnรฉ spoje odolnรฉ proti vode iย hmyzu. Pomocou niekoฤพkรฝch spojovacรญch technรญk aย ich kombinรกciรญ moลพno vytvรกraลฅ rastre sย rรดznymi ลกรญrkami aย tvarmi.

Ak sa strecha nerealizuje podฤพa odporรบฤanรฝch aย overenรฝch rieลกenรญ, mรดลพe to maลฅ znaฤnรฝ vplyv na jej funkฤnosลฅ ฤi ลพivotnosลฅ. Keฤ sa objavรญ na ploche nekontrolovateฤพnรก korรณzia, plech treba vymeniลฅ. Ak vลกak nemoลพno odstrรกniลฅ prรญฤinu korรณzie, vรฝmena krytiny je iba doฤasnรฝm rieลกenรญm. Vย prรญpade vlhnutia bez prรญstupu vzduchu pri nevhodnej separaฤnej vrstve pri nevhodnej separaฤnej vrstve treba pouลพiลฅ fรณliu so ลกtruktรบrovanou vrstvou. Sprรกvnym pochopenรญm fyzikรกlnych dejov, ktorรฉ sa mรดลพu prejaviลฅ vย streลกnej konลกtrukcii sย kovovou krytinou aย pouลพitรญm vhodnรฝch materiรกlov moลพno vytvรกraลฅ rรดzne nezvyฤajnรฉ rieลกenia.

doc. Ing. Walter Waradzin, CSc.
Foto: archรญv autora
