Seriรกl: Hrubรก stavba v detaile. Ako na montรกลพ stenovรฝch panelov?
ฤasopis Stavebnรฉ materiรกly Partneri sekcie:
Ytong stenovรฉ panely SWE sรบ masรญvne prefabrikovanรฉ dielce, vysokรฉ na celรบ vรฝลกku poschodia a osadzovanรฉ pomocou ลพeriavu. Steny sa s nimi nemurujรบ, ale montujรบ.
Tip
รprava rozmerov panelov na stavbe
Panely moลพno rozmerovo upravovaลฅ. Na รบpravu rozmerov panelu sa odporรบฤa pouลพiลฅ diamantovรฝ reznรฝ kotรบฤ. Pri strojovom rezanรญ aย รบprave panelov (napr. frรฉzovanรญ) je potrebnรฉ pouลพiลฅ odsรกvaฤ prachu. Panely sa skracujรบ, tvarujรบ, alebo sa do nich vyrezรกvajรบ otvory vย polohe na palete eลกte pred ich osadenรญm.
ฤo budete potrebovaลฅ
- Stenovรฉ panely Stenovรฉ panely Ytong SWE, ลกtandardnรฝ vรฝrobok SWE 250
rozmery (d ร ลก ร h): 2 620 ร 598 ร 250 , alebo 2 620 ร 498 ร 250 mm, m2 za 62,74 โฌ
Stenovรฉ panely Ytong SWE, atypickรฝ vรฝrobok SWE 300 rozmery (d ร ลก ร h): 2 440 aลพ 2 960 ร 598/498 ร 300 mm, m2 za 91,20 โฌ
Stenovรฉ panely Ytong SWE, atypickรฝ vรฝrobok SWE 250 rozmery (d ร ลก ร h): 2 440 aลพ 2 960 ร 598/498 ร 300 mm, m2 za 78 โฌ Stenovรฉ panely Ytong SWE, doplnkovรฝ vรฝrobok SWE 300 rozmery (d ร ลก ร h): 2 000/2 250/2 500 ร 250 ร 300 mm, m2 za 201,60 โฌ
Stenovรฉ panely Ytong SWE, doplnkovรฝ vรฝrobok SWE 250 rozmery (d ร ลก ร h): 2 000/2 250/2 500 ร 250 ร 250 mm, m2 za 168 โฌ - Zakladacie tvรกrnice Ytong Startย rozmery (d ร ลก ร v): 599 ร 300 ร 124 mm, alebo 599 ร 250 ร 124 mm, m2 od 53,80 โฌ
- Zakladacia malta Ytong zakladacia malta tepelnoizolaฤnรก papierovรฉ vrece 15 kg 13,38 โฌ
- Murovacia malta Ytong fix P malta na panely papierovรฉ vrece 25 kg za 33,02 โฌ
- Plechovรก spojka
- Nรกradie: vysokozdviลพnรฝ vozรญk, zรกves na uchopenie stenovรฝch prvkov SWE YH_SWE_200-300-1_E-I ,autoลพeriav ,vrtรกk do pรณrobetรณnu ,nivelaฤnรก sรบprava,
vedro, elektrickรฉ mieลกadlo, murรกrska lyลพica (Ytong murรกrska lyลพica na panely),
metliฤka, vodovรกha, podpery, gumenรฉ kladivo, montรกลพne samonosnรฉ klieลกte Jumbo

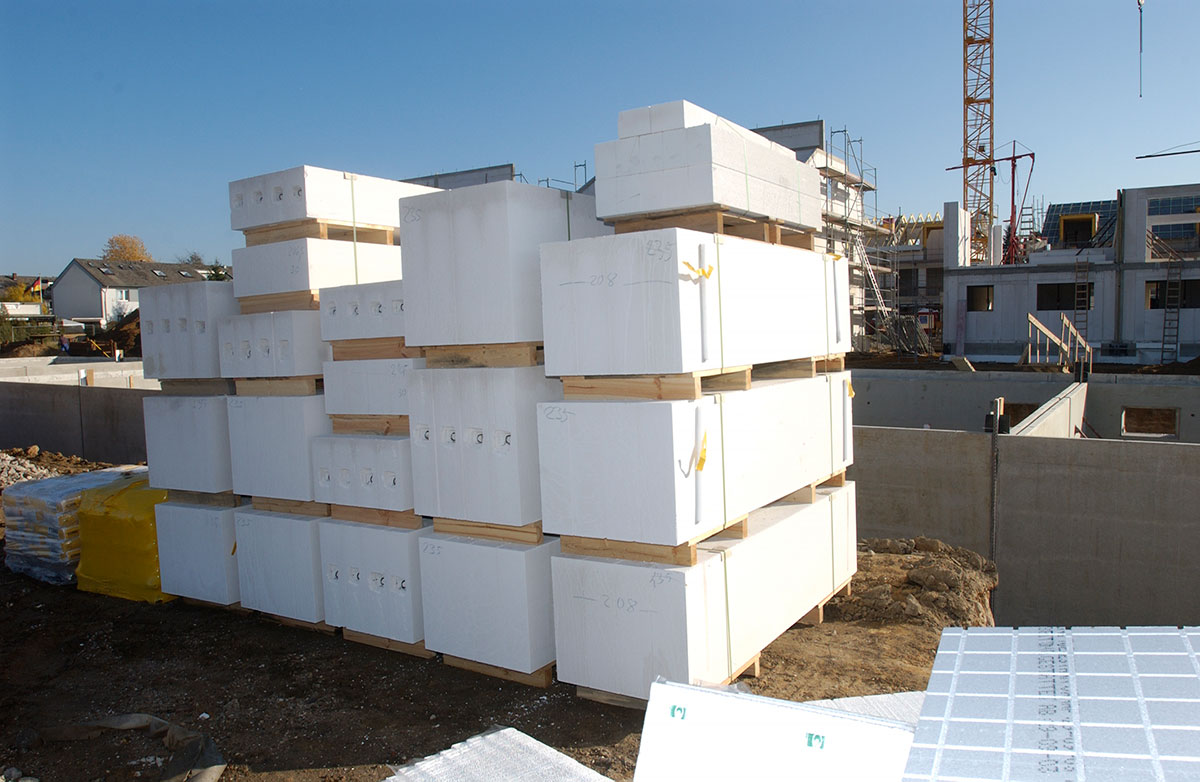

01 | Uskladnenie panelov na stavenisku
Na stavbe sa skladujรบ zapรกskovanรฉ neporuลกenรฉ balenia panelov na paletรกch uloลพenรฝch naleลพato na styฤnej ลกkรกre len na rovnรฝch spevnenรฝch plochรกch aย maximรกlne vย dvoch vrstvรกch. Oย poradรญ dodรกvok rozhodne vedenie stavby podฤพa harmonogramu. | Zdroj: Xella

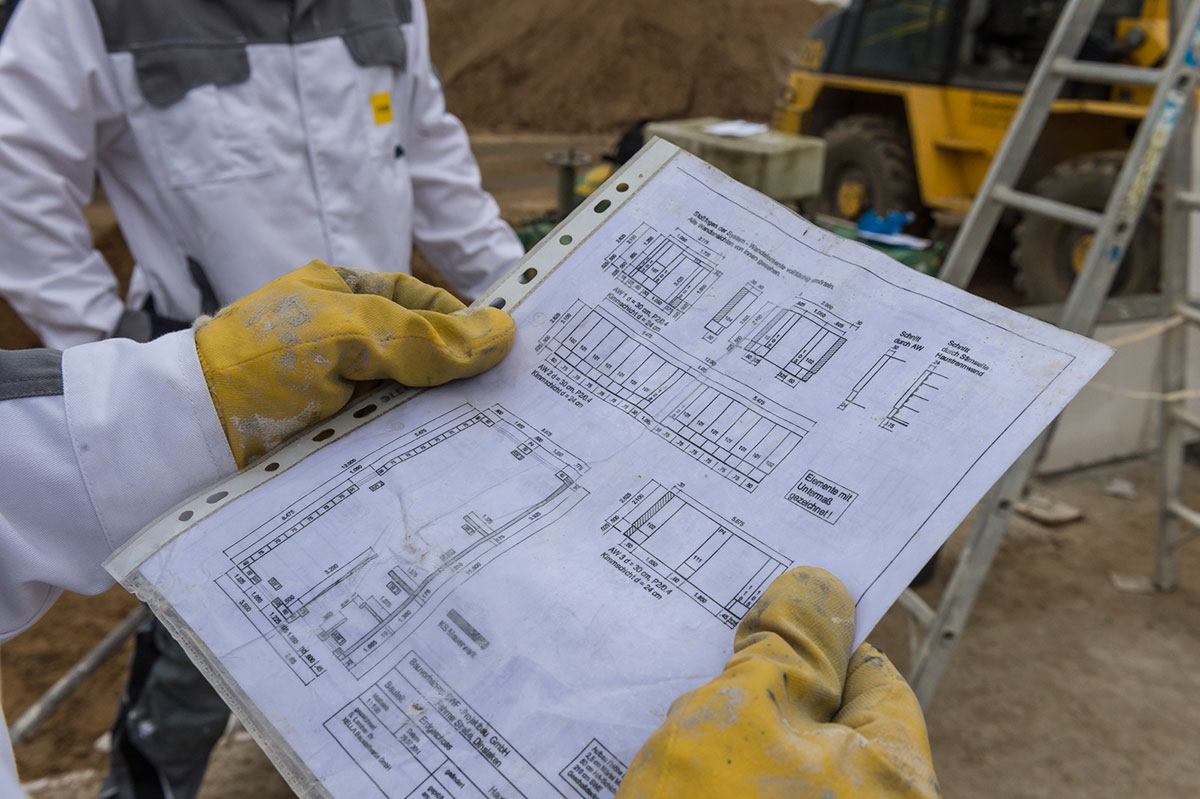

02 | Montรกลพny plรกn
Pred montรกลพou prefabrikovanรฝch panelov sa vypracuje montรกลพny plรกn โ podrobnรฉ vzorovรฉ rozkreslenie stien, zย ktorรฉho sa vychรกdza uลพ pri vรฝrobe panelov. | Zdroj: Xella

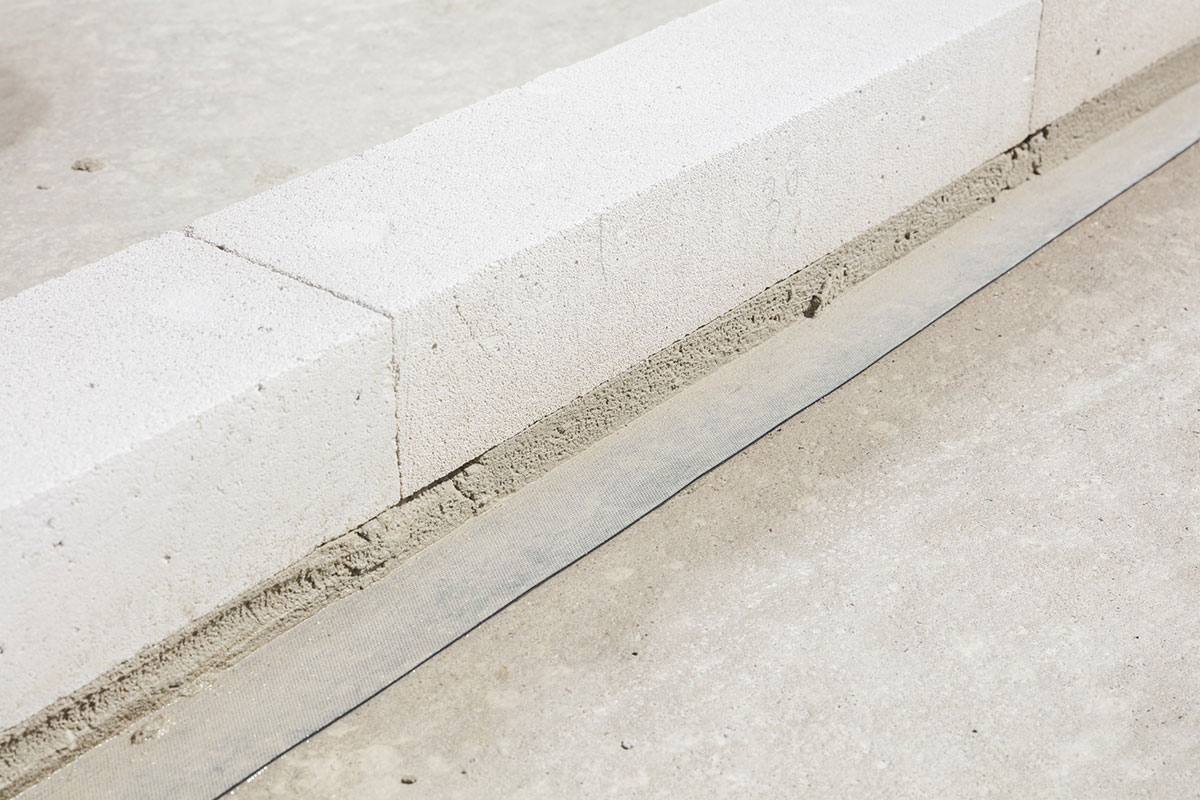

03 | Zakladacie tvรกrnice
Na asfaltovanรฝ pรกs sa do vrstvy tepelnoizolaฤnej zakladacej malty uloลพรญ prvรฝ rad maloformรกtovรฝch zรกkladovรฝch tvรกrnic sย vรฝลกkou 125 mm. Tepelnoizolaฤnรก zakladacia malta sa nanesie aj na styฤnรฉ ลกkรกry zรกkladovรฝch tvรกrnic. Hrรบbka zakladacej malty by mala byลฅ do 10 mm. | Zdroj: Xella

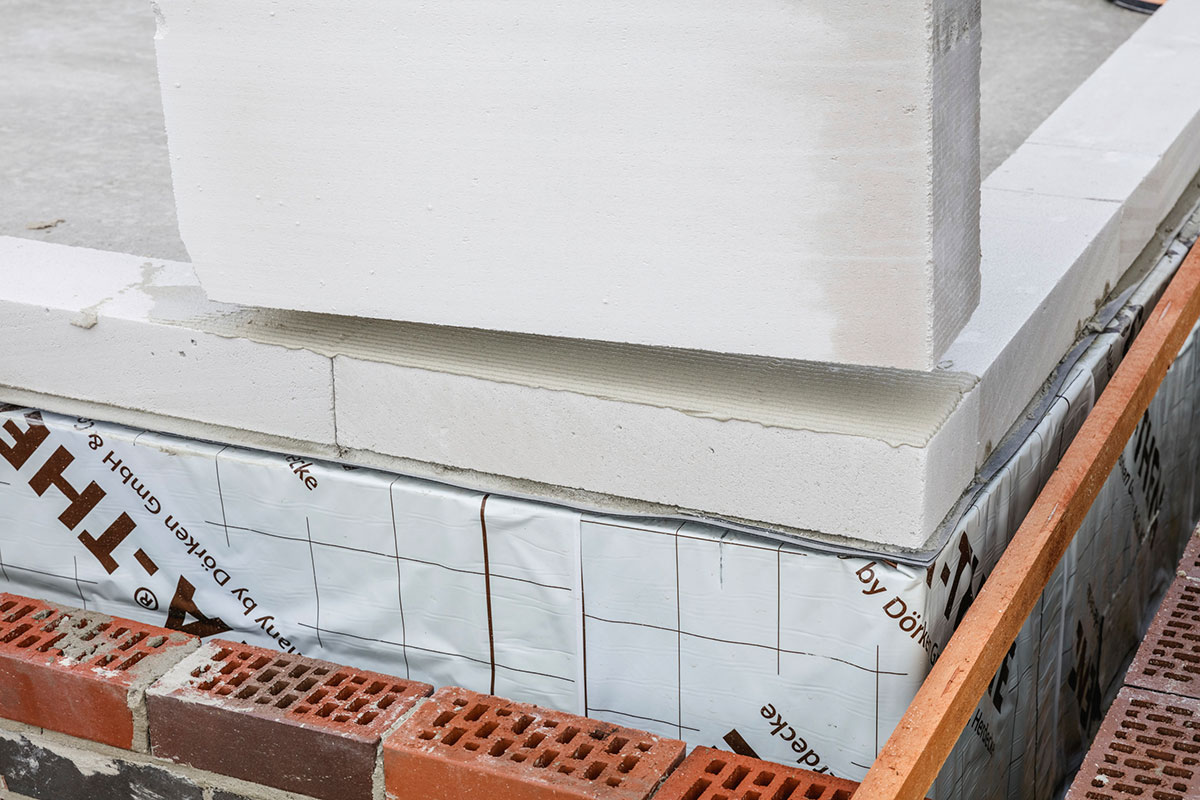

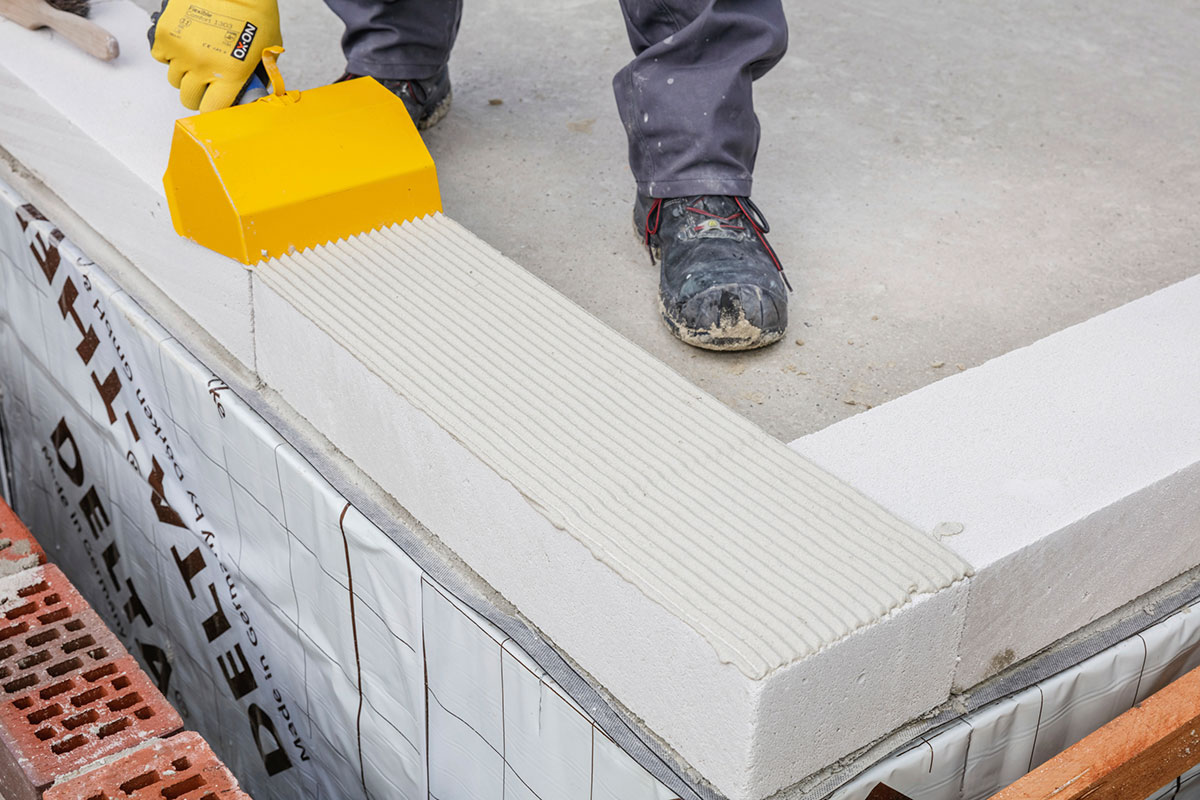

04 | Malta na zakladacie tvรกrnice
Po zaschnutรญ malty sa na prvรฝ rad zakladacรญch tvรกrnic nanesie murรกrskou lyลพicou celoploลกne na styฤnรบ ลกkรกru vrstva malty na lepenie panelov. Suchรก zmes malty sa zmieลกa sย vodou (6 l vody/25 kg vrece) nรญzkootรกฤkovรฝm elektrickรฝm mieลกadlom, nechรก sa 5 min. odleลพaลฅ aย opรคtovne sa premieลกa. | Zdroj: Xella

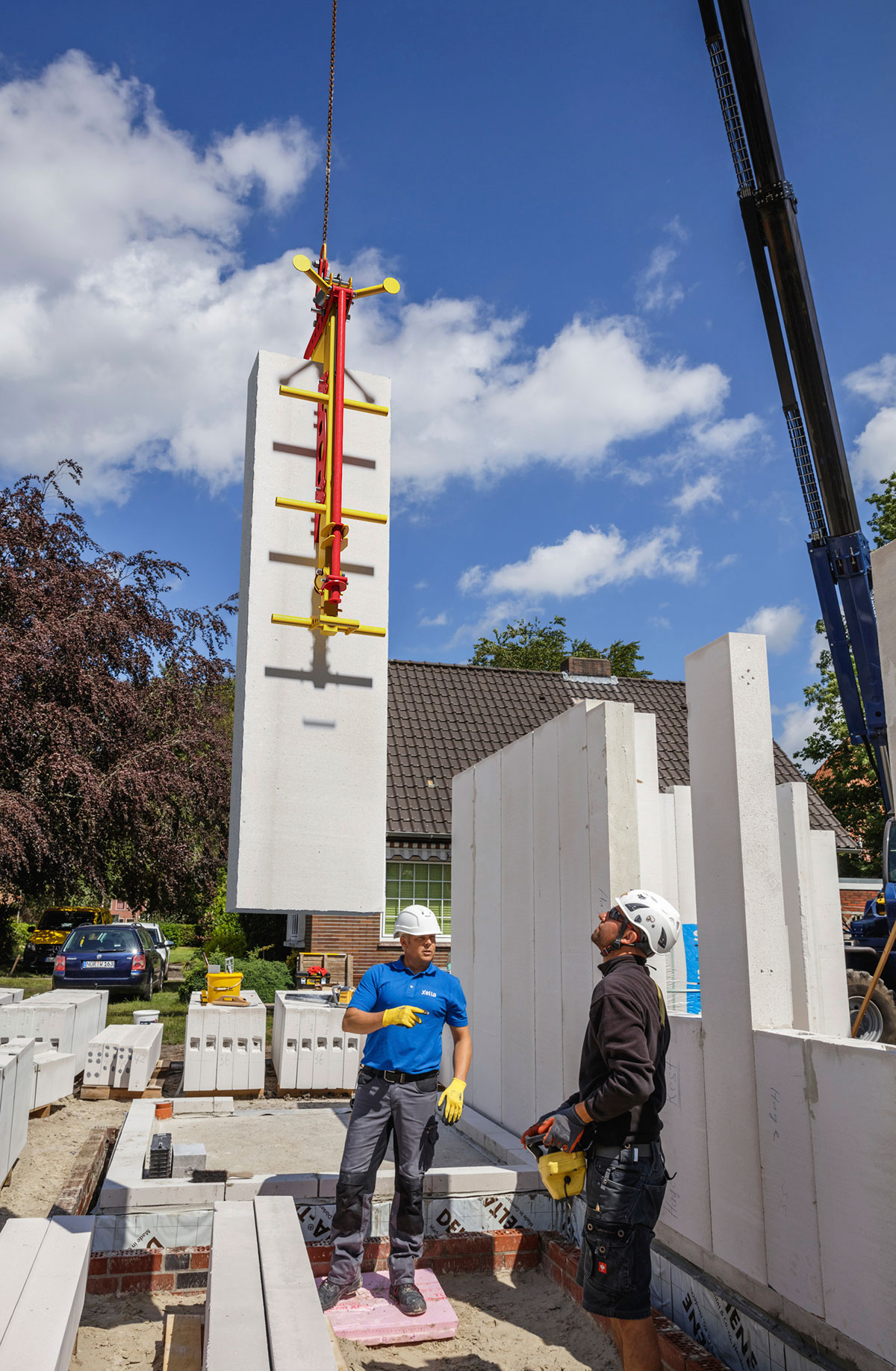

05 | Zรกves na uchopenie panelov
Panely sa zdvรญhajรบ aย presรบvajรบ zย palety na miesto osadenia autoลพeriavom alebo miniลพeriavom pomocou ลกpeciรกlneho zรกvesu na uchopenie stenovรฝch prvkov. Na osadenie tลลa zรกvesu sa do panelu vyvลta otvor ร 60 mm (hฤบbka: 50 mm) vย osovej vzdialenosti 1 050 (ยฑ50) mm od hornej hrany panelu. | Zdroj: Xella
06 | Osadenie panelu
Zdvรญhaลฅ panely aย akokoฤพvek nimi manipulovaลฅ je bez zรกvesu zakรกzanรฉ. Panel sa osadรญ na miesto urฤenia do vrstvy tenkovrstvovej lepiacej malty. | Zdroj: Xella

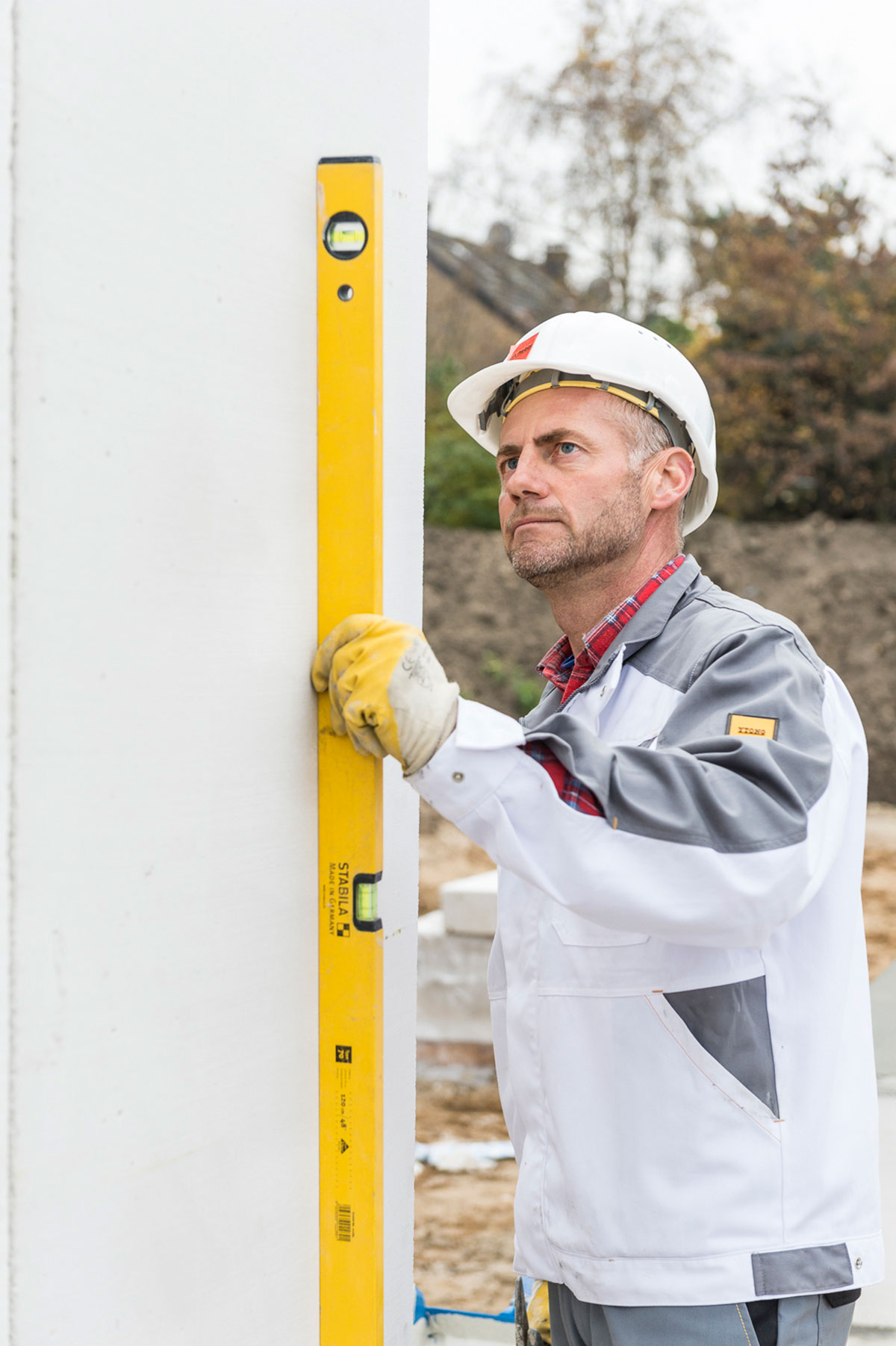

07 | Vyrovnanie panelu do zvislej polohy
Po osadenรญ panelu na miesto sa pomocou vodovรกhy panel vyrovnรก do zvislej polohy, priฤom sa prekontrolujรบ zvislosลฅ styฤnej ลกkรกry aย rovina steny. | Zdroj: Xella
08 | Korekcia polohy panelu
Poloha panelu sa skoriguje gumenรฝm kladivom. Polohu panelu moลพno korigovaลฅ do 15 minรบt od nanesenia malty na lepenie panelov. | Zdroj: Xella

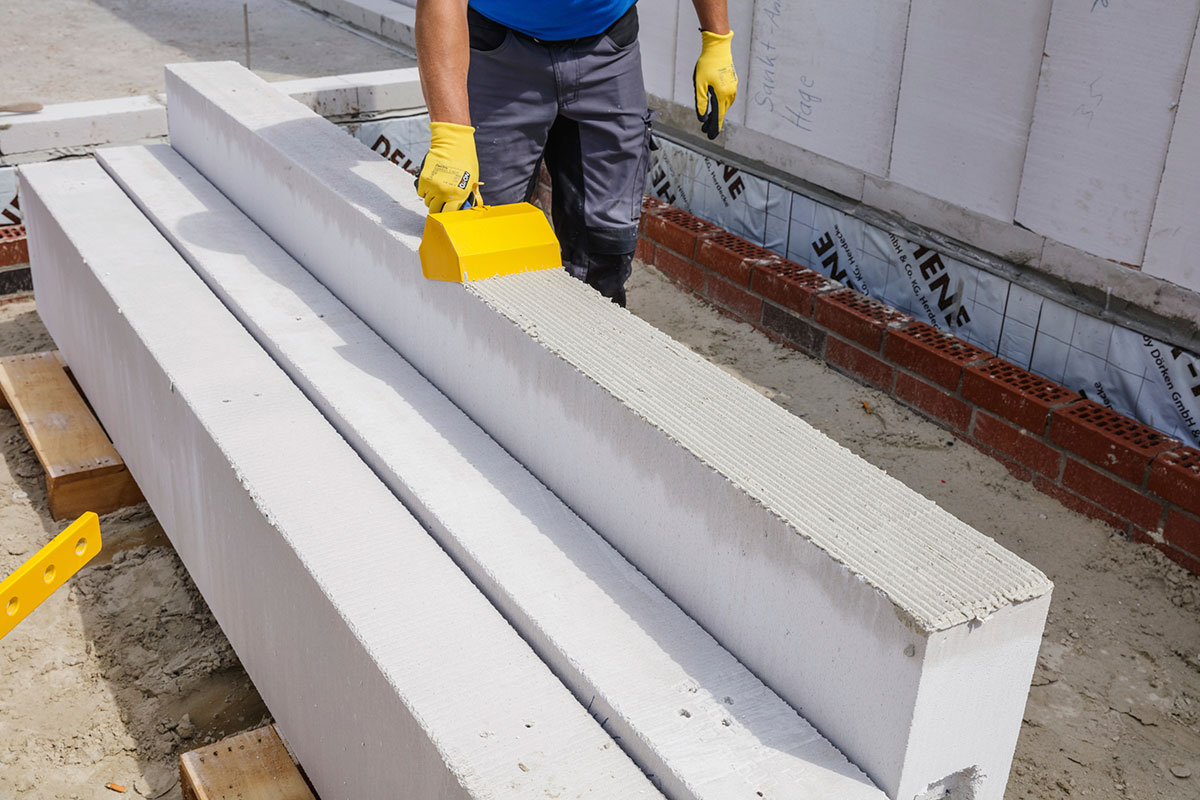

09 | Malta na ฤalลกรญ panel
Na styฤnรบ plochu vย polohe panelu naleลพato sa natiahne celoploลกne murรกrskou lyลพicou malta na lepenie panelov vย dostatoฤnej vrstve tak, aby sa poฤas osadzovania panelov vย ลกkรกre celoploลกne rozprestrela aย prebytoฤnรก sa zo ลกkรกry vytlaฤila. | Zdroj: Xella

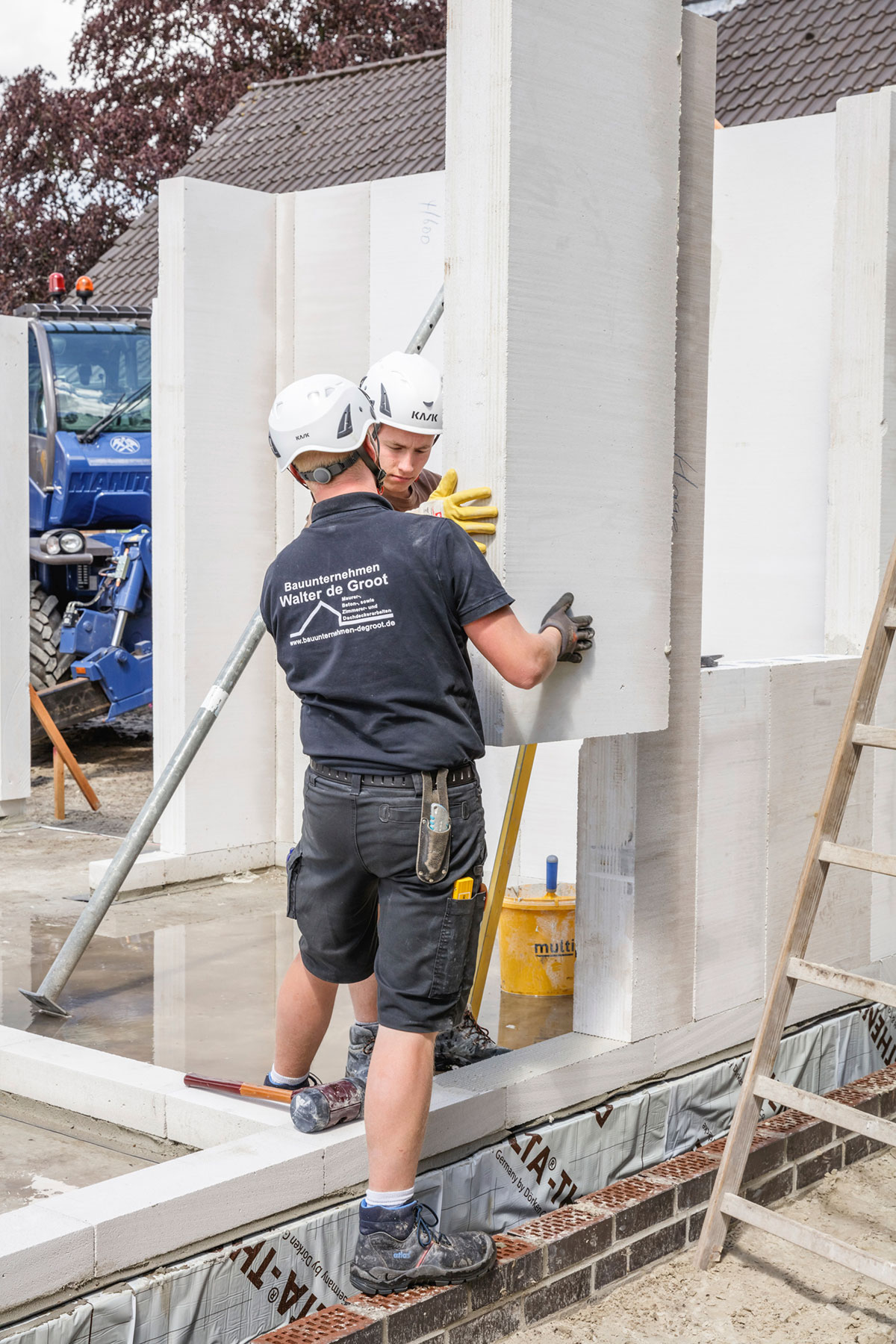

10 | Vztรฝฤenie aย osadenie panelu
Panel sa vztรฝฤi aย osadรญ. Pevnรฉ zlepenie panelov sa dosiahne pohybom panelu nadol, priฤom sa panel tlaฤรญ proti uลพ osadenรฉmu panelu. Potom sa vykonรก korekcia polohy aย vytlaฤenรก malta sa po zavรคdnutรญ zoลกkriabe. | Zdroj: Xella

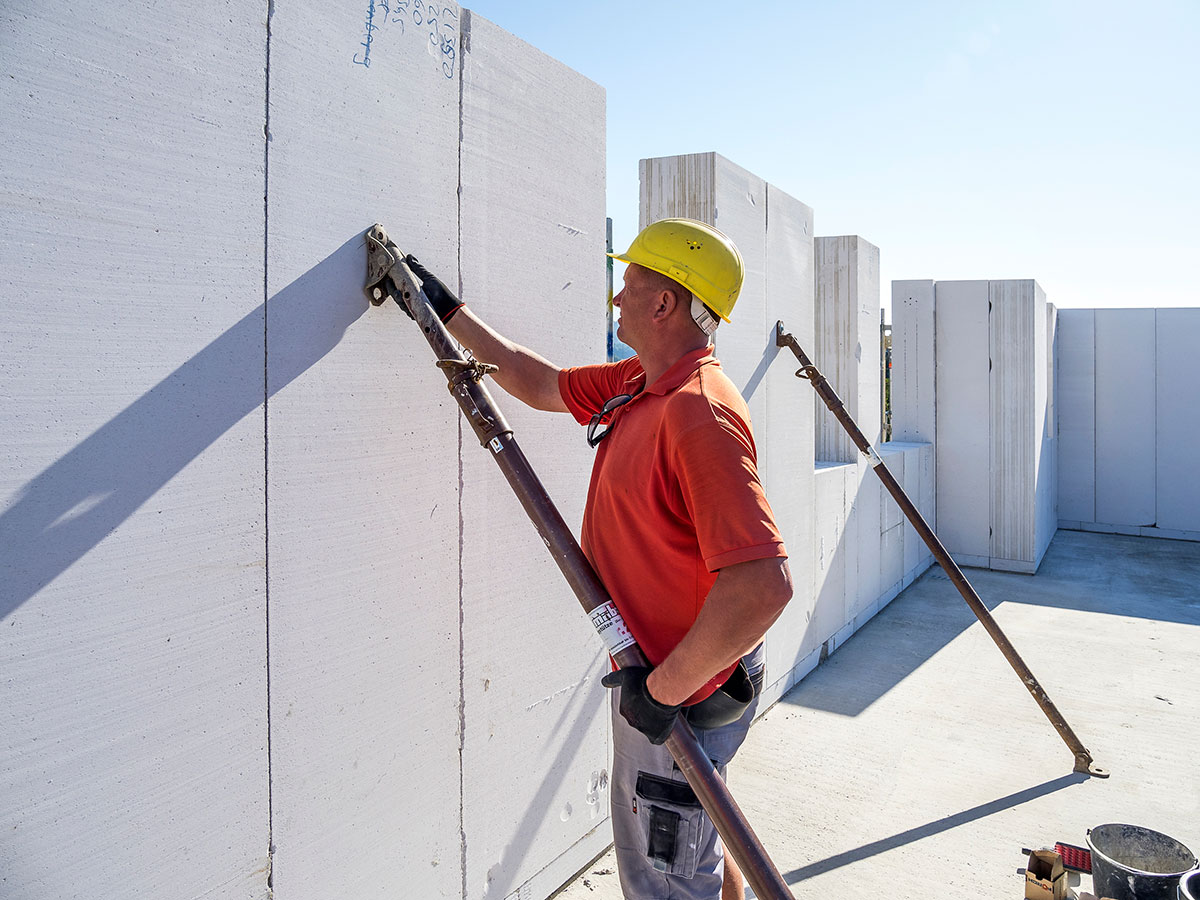

11 | Diagonรกlne podpery
Po osadenรญ aย vyrovnanรญ panelov do sprรกvnej polohy sa na rohu budovy kaลพdรฝ panel โ aย vย ploche steny orientaฤne kaลพdรฝ tretรญ panel โ zabezpeฤรญ diagonรกlnou montรกลพnou podperou. Podpera sa ukotvรญ do nosnej podlahovej konลกtrukcie aย do stredu hornej 1/4 panelu. | Zdroj: Xella

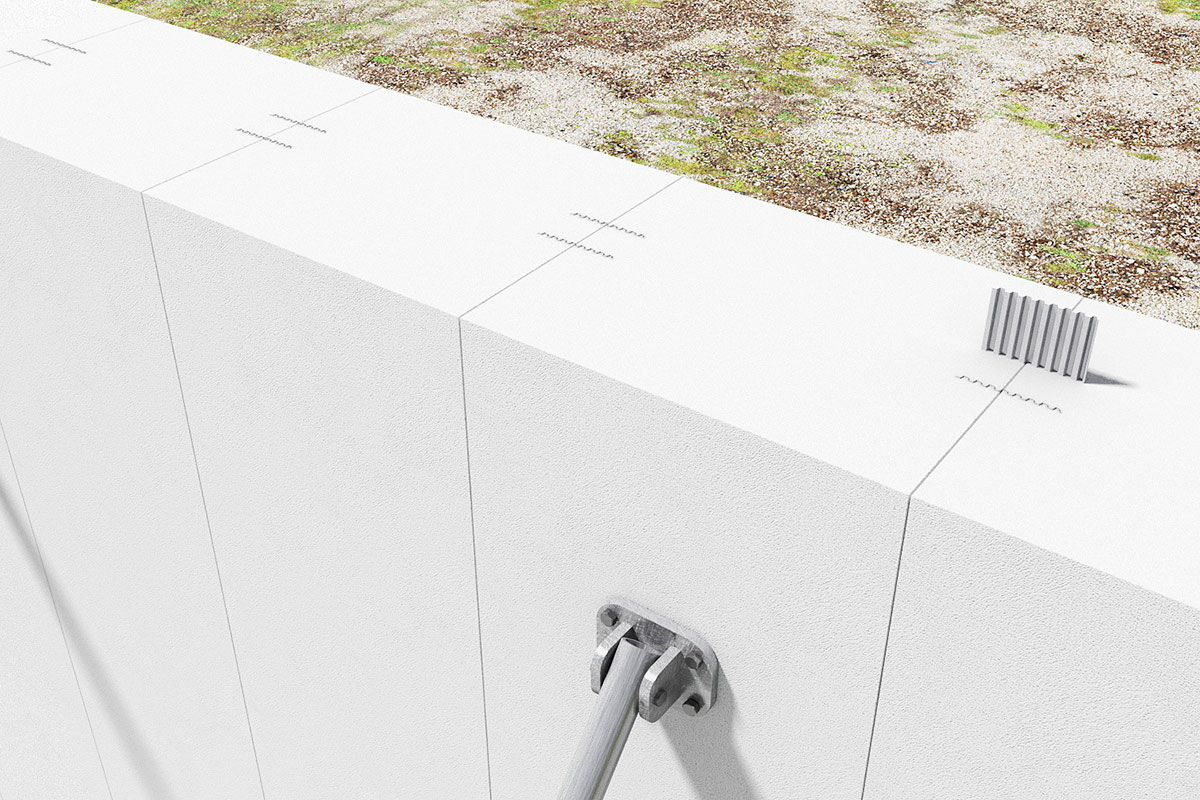

12 | Plechovรฉ spojky
Na prรญdavnรบ fixรกciu panelov sa vย hlave panelu zatlฤรบ prieฤne cez ลกkรกru dve plechovรฉ spojky. Spojky sa osรกdzajรบ priebeลพne, vลพdy po inลกtalรกcii panelu. | Zdroj: Xella

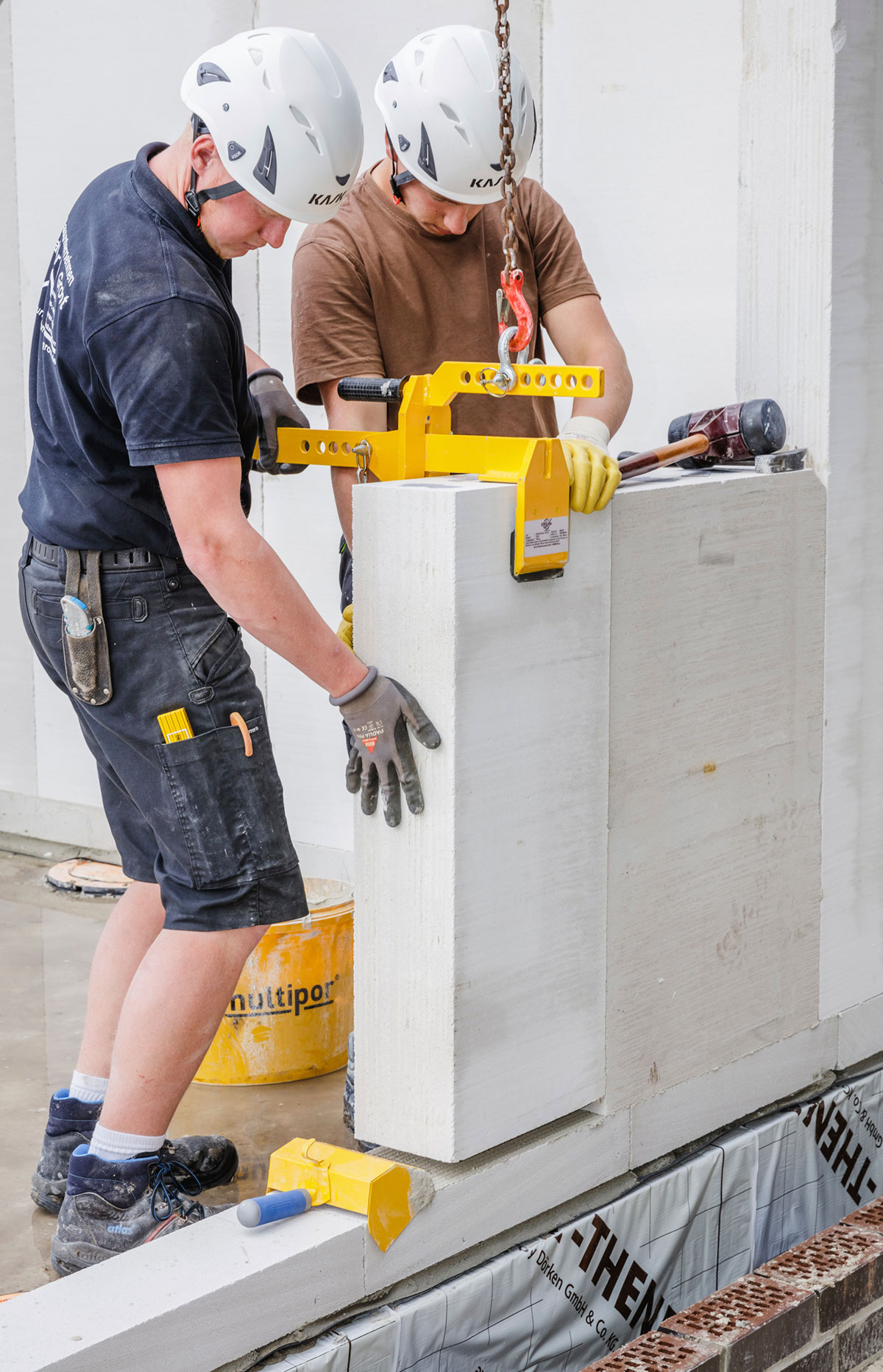

13 | Prvky na parapet
Parapet sa vytvorรญ buฤ zย maloformรกtovรฝch tvรกrnic vย kombinรกcii sย veฤพkoformรกtovรฝmi, alebo pomocou skrรกtenรฝch panelov. Na manipulรกciu sย parapetnรฝmi prvkami sย vรฝลกkou max. 1 m sa pouลพijรบ samosvornรฉ klieลกte. | Zdroj: Xella

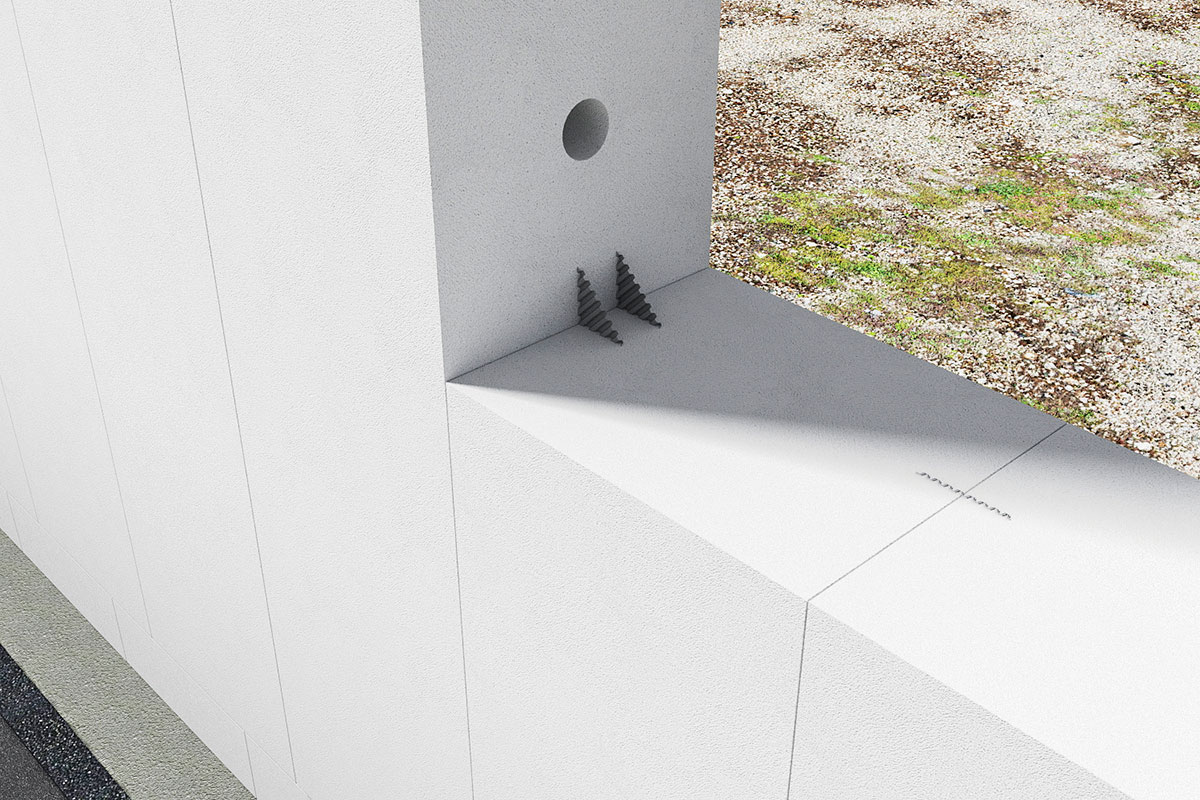

14 | Styk parapetnรฝch prvkov sย panelmi
Na zabezpeฤenie styku parapetnรฝch prvkov sย vysokรฝm stenovรฝm panelom sa pouลพijรบ plechovรฉ spojky zarazenรฉ pod uhlom 45ยฐ. Po zatvrdnutรญ malty moลพno spojky odstrรกniลฅ. | Zdroj: Xella
TEXT + FOTO: spracovanรฉ z podkladov firmy Xella
Vizualizรกcia detailu: Adam Mravรญk
ฤlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 6/2023
