Skรบsenosti zo skรบลกania otvorovรฝch vรฝplnรญ

Partneri sekcie:

Kaลพdรฝ vรฝrobca je povinnรฝ preukรกzaลฅ zhodu vรฝrobkov, ktorรฉ uvรกdza na slovenskรฝ stavebnรฝ trh, sย platnรฝmi prรกvnymi aย technickรฝm predpismi. Na oknรก aย dvere sa vzลฅahujรบ poลพiadavky STN EN 14351-1+A1: 2010.

03askakala big image
05cskakala big image
05bskakala big image
05askakala big image
03bskakala big image
o4 big image
skusenosti zo skusania otvorovych vyplni 6985 big image
Preukazovanie zhody okien, vchodovรฝch aย interiรฉrovรฝch dverรญ vykonรกva TSรšS, poboฤka vย Nitre. Zรกroveลˆ poskytuje sluลพby vย oblasti nepovinnej certifikรกcie vรฝrobkov aย certifikรกcie vnรบtropodnikovej kontroly vย zmysle STN EN 14351-1+A1: 2010. TSรšS je aj znaleckou organizรกciou vย odbore stavebnรญctvo aย poboฤka Nitra vย rรกmci svojej pรดsobnosti vykonรกva aj znaleckรฉ posรบdenia otvorovรฝch vรฝplnรญ.

Skรบsenosti zo skรบลกania otvorovรฝch vรฝplnรญ
Na otvorovรฉ vรฝplne sa vzลฅahuje harmonizoยญvanรก STN EN 14351-1+A1: 2010 (Oknรก aย dveยญre. Norma na vรฝrobky, funkฤnรฉ charakteristiky ฤŒasลฅ 1: Oknรก aย vonkajลกie dvere bez poลพiarnej odolnosti a/alebo tesnosti proti prieniku dymu). Vย norme sรบ uvedenรฉ vlastnosti, ktorรฉ sa tรฝkajรบ zรกkladnรฝch poลพiadaviek, ako aj ลกpecifickรฝch vlastnostรญ, ktorรฉ sรบ dรดleลพitรฉ zย hฤพadiska ลกpecifickรฝch poลพiadaviek.

Pri zisลฅovanรญ รบrovne jednotlivรฝch parametยญrov sรบ dรดleลพitรฝm nรกstrojom skรบลกky jednotlivรฝch vlastnostรญ. Vรฝrobca okien je vย zmysle uvedenej normy povinnรฝ vykonaลฅ poฤiatoฤnรฉ skรบลกky typu (po novom urฤenie typu vรฝrobku) aย poฤas celej vรฝroby vykonรกvaลฅ kontrolnรฉ skรบลกky vย rรกmci vรฝrobnej kontroly.

Poฤiatoฤnรฉ skรบลกky typu vย prรญpade plastovรฝch aย kovovรฝch okien zvyฤajne zabezpeฤujรบ spomenutรฉ subjekty aย ich รบlohou je preukรกzaลฅ, ลพe urฤitรฝ typ otvorovej vรฝplne (okien alebo dverรญ) dokรกลพe dosiahnuลฅ stanovenรบ รบroveลˆ jednotlivรฝch parametrov. Zvyฤajne ide oย sรบbor skรบลกok, ktorรฉ sa realizujรบ na viacerรฝch typoch okien alebo dverรญ (jednokrรญdlovรฉ oknรก, viackrรญdlovรฉ oknรก, balkรณnovรฉ dvere). Norma umoลพลˆuje tento sรบbor skรบลกok vย rรกmci kaskรกdovรฝch (postรบpenรฝch) poฤiatoฤnรฝch skรบลกok preniesลฅ na jednotlivรฝch spracovateฤพov โ€“ zmluvne zaviazanรฝch finรกlnych vรฝrobcov okien.

Poฤiatoฤnรฉ skรบลกky typu (PTS) mรดลพu vykonรกvaลฅ aj vรฝrobcovia okien, ak nemajรบ podporu vรฝrobcu profilovรฉho systรฉmu, alebo si na zรกklade vlastnรฉho rozhodnutia mรดลพu overiลฅ kvalitu vรฝroby na zaฤiatku celej vรฝroby okien aย dverรญ.

Na zรกklade takto vykonanรฝch alebo postรบpenรฝch PST mรดลพe vรฝrobca vydaลฅ vyhlรกsenie zhody (po novom vyhlรกsenie oย nemennosti parametrov) aย oznaฤiลฅ vรฝrobok znaฤkou zhody.

Kontrolnรฉ skรบลกky slรบลพia na overovanie trvalej kvality okien aย dverรญ poฤas vรฝrobnej kontroly. Mali by slรบลพiลฅ na overovanie toho, ฤi sa kvalita prรกce finรกlneho vรฝrobcu okien nachรกdza na รบrovni parametrov dosiahnutรฝch pri poฤiatoฤnรฝch skรบลกkach typu.

Vย celom procese vyhlรกsenia zhody aย jeho nรกslednรฉho udrลพiavania mรก vรฝrobca moลพnosลฅ skรบลกaลฅ svoje vรฝrobky. Skรบลกanie hotovรฝch vรฝrobkov je jedinรก moลพnosลฅ, ako si overiลฅ kvalitu vlastnej prรกce, nรกjsลฅ slabรฉ miesta vo vรฝrobe aย pouฤiลฅ sa zย prรญpadnรฝch chรฝb.

Pri vรฝrobe okien aย dverรญ je veฤพmi dรดleลพitรฉ dodrลพaลฅ pracovnรฉ postupy vรฝroby okien aย dverรญ, ktorรฉ dostรกva vรฝrobca okien od dodรกvateฤพa profilovรฉho systรฉmu. Ak vรฝrobca dodrลพรญ vลกetky pokyny, ktorรฉ vyplรฝvajรบ zย praยญcovnรฝch postupov, mรก vลกetky predpoklady na to, aby vyrobil kvalitnรฉ oknรก alebo dvere.

Chyby prevaลพnej vรคฤลกiny plastovรฝch aย hlinรญkovรฝch okien teda vyplรฝvajรบ zย nedodrลพania technologickรฉho postupu, zjednoduลกovania si prรกce jednotlivรฝmi pracovnรญkmi alebo zรกmernรฉho obchรกdzania technologickรฉho postupu.

Medzi najฤastejลกie chyby, ktorรฝch sa dopรบลกลฅajรบ vรฝrobcovia pri vรฝrobe okien aย dverรญ aย ktorรฉ sa nรกsledne prejavia pri skรบลกkach, patrรญ:

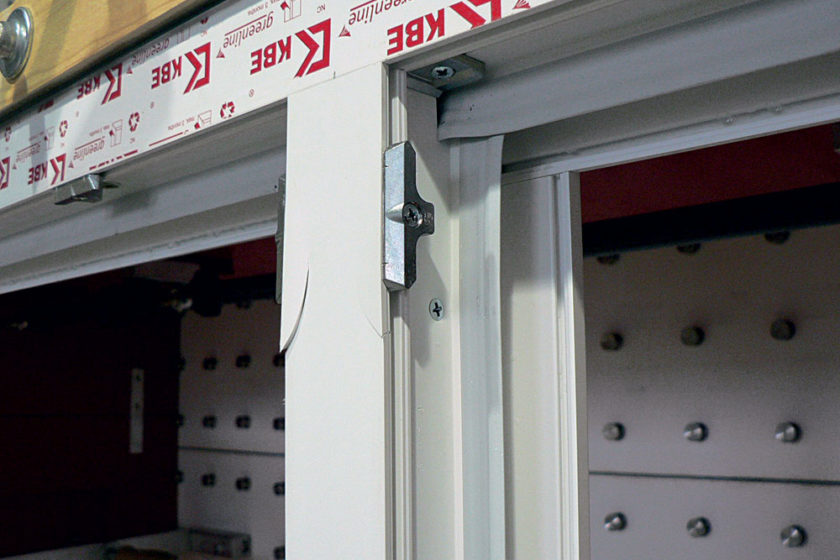

  • nesprรกvna montรกลพ celoobvodovรฉho kovania

Mรดลพe รญsลฅ oย nesprรกvne nastavenie kovacรญch ลกablรณn, pouลพitie malรฉho poฤtu uzatvรกracรญch bodov (obr. 1) (treba dodrลพiavaลฅ maximรกlnu vzdialenosลฅ uzatvรกracรญch bodov โ€“ 700 mm pri plastovรฝch oknรกch, 800 aลพ 900 mm pri drevenรฝch aย kovovรฝch oknรกch). Pouลพitie veฤพkรฉho uลฅahovacieho momentu ฤasto spรดsobuje strhnutie zรกvitov skrutiek, ktorรฉ drลพia uzatvรกracie body vย rรกme okna. Krรญdlo okna potom nie je pritlaฤenรฉ kย rรกmu okna rovnomerne po celom obvode โ€“ tesnenia neplnia svoju funkciu, ฤo vedie kย infiltrรกcii vzduchu aย kย zatekaniu vody do interiรฉru.

  • pouลพitie nevhodnรฝch profilov na jednotlivรฉ druhy plastovรฝch aย kovovรฝch okien aย dverรญ

Kaลพdรฝ vรฝrobca profilovรฉho systรฉmu mรก kย dispozรญcii niekoฤพko variantov rรกmov, krรญdiel, stฤบpikov aย krรญdlovรฝch prรญklopiek aย predpisuje vรฝrobcovi okien, ktorรฝ variant kedy pouลพiลฅ (pri plastovรฝch oknรกch vย zรกvislosti od momentu zotrvaฤnosti oceฤพovej vรฝstuhy, pri hlinรญkovรฝch oknรกch vย zรกvislosti od redukovanรฉho momentu zotrvaฤnosti spriahnutรฉho profilu). Niektorรญ vรฝrobcovia finรกlnych produktov nereลกpektujรบ predpisy vรฝrobcov profilovรฉho systรฉmu aย pouลพรญvajรบ komponenty, ktorรฉ na danรฝ rozmer alebo pouลพitie vรฝrobku nie sรบ vhodnรฉ. Pri nedodrลพanรญ technologickรฝch postupov sa pod vplyvom zaลฅaลพenia vetrom mรดลพu ฤasti konลกtrukcie okna alebo dverรญ nadmerne prehรฝbaลฅ. Vย lepลกom prรญpade sa zvรฝลกi infiltrรกcia vzduchu aย zatekanie do interiรฉru, vย horลกom sa poลกkodรญ celรก otvorovรก konลกtrukcia.

  • nedodrลพanie pracovnรฉho postupu pri frรฉzovanรญ alebo vล•tanรญ vรฝtokovรฝch otvorov aย otvorov na vyrovnรกvanie tlaku do rรกmu aย krรญdla okna

Tieto otvory sa musia realizovaลฅ tak, aby nielen odviedli daลพฤovรบ aย skondenzovanรบ vodu do exteriรฉru, ale aj vyrovnali tlakovรฉ rozdiely medzi uzatvorenรฝm vzduchom vย nevetranรฝch dutinรกch profilov aย vonkajลกรญm prostredรญm, ktorรฉ vzniknรบ pรดsobenรญm slneฤnรฉho ลพiarenia (predovลกetkรฝm vย prรญpade farebnรฝch profilov). Takisto treba daลฅ pozor na to, aby tieto otvory neboli prekrytรฉ zasklievacรญmi podloลพkami. Vย dรดsledku toho totiลพ mรดลพe cez zasklievacie liลกty zatekaลฅ voda, pretoลพe nie je zabezpeฤenรฝ bezproblรฉmovรฝ odtok kondenzรกtu zย krรญdla.

  • nedodrลพanie rozmerovรฝch toleranciรญ pri vรฝrobe drevenรฝch okien

Keฤลพe vรฝrobcovia drevenรฝch okien si frรฉzujรบ aย opracovรกvajรบ hranoly na prรญsluลกnรฝ profil vo vlastnรฝch vรฝrobรกch, ฤasto sa nedodrลพiavajรบ rozmerovรฉ tolerancie falcovรฝch rozmerov profilov. Zย toho vyplรฝva, ลพe tesnenie po celom obvode rรกmu alebo krรญdla dostatoฤne neprilieha, ฤo mรดลพe spรดsobovaลฅ zatekanie aย zvรฝลกenรบ infiltrรกciu vzduchu.

  • nesprรกvne osadenie rรกmovรฝch odkvapovรฝch lรญลกt (obr. 2) aย plastovรฝch koncoviek na drevenรฝch oknรกch

Ak tieto liลกty aย koncovky nie sรบ vย mieste styku plastu (kovu) aย dreva dokonale zatmelenรฉ, mรดลพe sa staลฅ, ลพe voda, ktorรก sa dostane do dekompresnej dutiny tรฝmito ลกkรกrami, prenikรก na interiรฉrovรบ stranu krรญdla.

Skรบsenosti zo znaleckej ฤinnosti
Platรญ, ลพe ani najlepลกie vyrobenรฉ okno nebude plniลฅ svoj รบฤel, ak sa zabuduje do stavebnรฉho otvoru nevhodnรฝm spรดsobom. Zo skรบsenostรญ zo znaleckej ฤinnosti vyplรฝva, ลพe vรคฤลกina reklamรกciรญ aย nedostatkov zabudovanรฝch okien je spรดsobenรก ich zlou montรกลพou. Vย sรบฤasnosti je vย plastnosti STN 73 3134: 2010 (Stavebnรฉ prรกce. Styk okennรฝch konลกtrukciรญ aย obvodovรฉho plรกลกลฅa budovy. Poลพiadavky aย skรบลกanie). Aj vย ฤase, keฤ tรกto norma nebola vย platnosti, mali finรกlni vรฝrobcovia okien povinnosลฅ dodrลพiavaลฅ montรกลพne predpisy vรฝrobcov profilovรฝch systรฉmov na zรกklade zmluvnรฉho vzลฅahu. Kaลพdรฝ zย tรฝchto vรฝrobcov mรก vo svojich technologickรฝch postupoch postup montรกลพe okien aย dverรญ aj sย nรกkresmi jednotlivรฝch situรกciรญ.
Na zรกklade uvedenรฉho je zrejmรฉ, ลพe vรฝrobcovia aย montรกลพne firmy mali aj pred platnosลฅou novej normy dostatok informรกciรญ na to, aby zabezpeฤovali montรกลพ okien na poลพadovanej รบrovni.

Hlavnรฉ nedostatky, ktorรฉ sa vyskytujรบ pri montรกลพi okien aย dverรญ:

  • neoฤistenรฝ aย neupravenรฝ povrch, na ktorรฝ je osadenรก otvorovรก vรฝplลˆ (obr. 3a)

Veฤพmi ฤasto sa stรกva, ลพe na povrchu nornej ฤasti stavebnรฉho otvoru zostรกvajรบ neฤistoty, prรญpadne zostatky malty. Ak sa na takรฝto povrch osadia nosnรฉ podloลพky, ktorรฉ majรบ prenรกลกaลฅ do telesa stavby sily pรดsobiace na รบrovni okna (jeho vlastnรบ hmotnosลฅ), je predpoklad, ลพe spolupรดsobenรญm hmotnosti samotnรฉho okna, zaลฅaลพenรญ vyplรฝvajรบcich zย pouลพรญvania okna aย poveternostnรฝch vplyvov sa posunie celรก konลกtrukcia. To mรดลพe spรดsobiลฅ zvesenie krรญdla, rozรญdenie spojov konลกtrukcie (stฤบpikov aย prieฤok). Celรก konลกtrukcia sa stรกva nestabilnou, aย aby sa zabezpeฤila funkฤnosลฅ okna, treba ho neustรกle nastavovaลฅ.

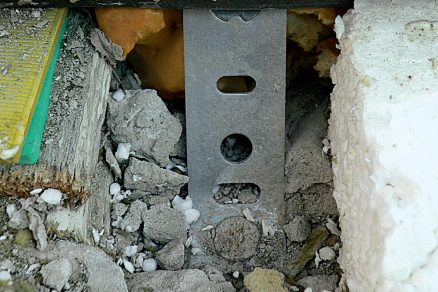

  • pouลพitie nevhodnรฝch nosnรฝch podloลพiek aย ich nesprรกvne rozmiestnenie (obr. 3b)

Nosnรฉ podloลพky musia byลฅ vyrobenรฉ zย neยญhnijรบceho materiรกlu (tvrdรฉ drevo, plast, kov). Musia byลฅ rozmiestnenรฉ takรฝm spรดsoยญbom, aby bez zvyลกku prenรกลกali hmotnosลฅ otvorovej konลกtrukcie do telesa stavby. Ak sa pouลพije nevhodnรฝ materiรกl (mรคkkรฉ drevo narezanรฉ zo starรฝch okien) alebo sa umiestnia mimo oblasti hlavnรฉho zaลฅaลพenia, konลกtrukcia sa posรบva aย nastรกvajรบ uvedenรฉ problรฉmy. Je dรดleลพitรฉ pripomenรบลฅ, ลพe podloลพky sa musia prispรดsobiลฅ hrรบbke rรกmu okna, aby nebrรกnili ฤalลกรญm prรกcam spojenรฝm sย utesnenรญm pripojovacej ลกkรกry aย osadenรญm parapetov.

Obr. 3ย  Nedostatky pri montรกลพi okien
a) neoฤistenรก podkladovรก plocha,
b) pouลพitie nevhodnรฝch nosnรฝch podloลพiek

  • nesprรกvny spรดsob kotvenia okien aย dverรญ

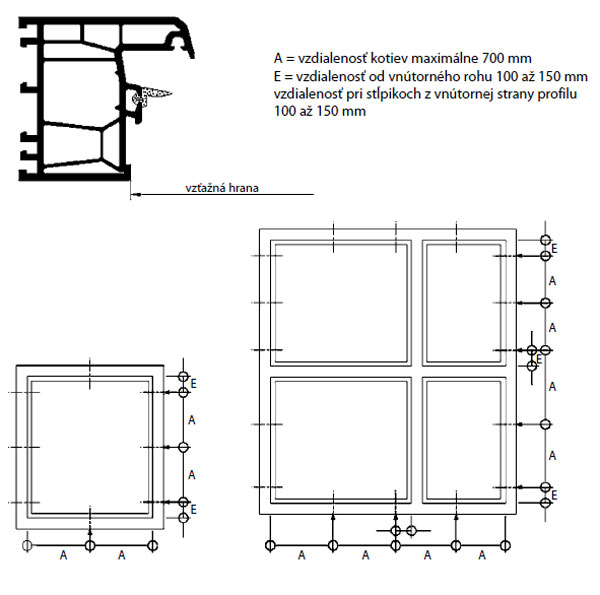

Vย praxi sa ฤasto stรกva, ลพe otvorovรฉ vรฝplne sa nekotvia do parapetu aย nadpraลพia. Pรดsobenรญm sรญl vyplรฝvajรบcich zย hmotnosti okna, poveternostnรฝch podmienok aย zaลฅaลพenรญ sรบvisiacich sย pouลพรญvanรญm okna sa nosnรฉ podloลพky neลพiaduco posรบvajรบ aย uvoฤพลˆujรบ. Aby sa vลกetky sily pรดsobiace na okno roznรกลกali do telesa stavby, treba kotviลฅ oknรก po celom obvode spรดsobom uvedenรฝm na obr. 4.


Obr. 4ย  Predpรญsanรฝ spรดsob kotvenia okien

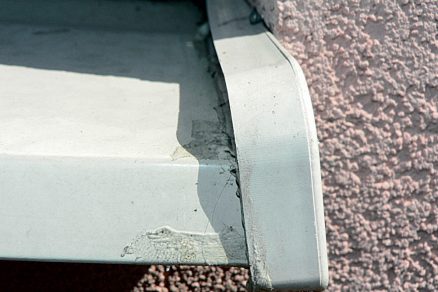

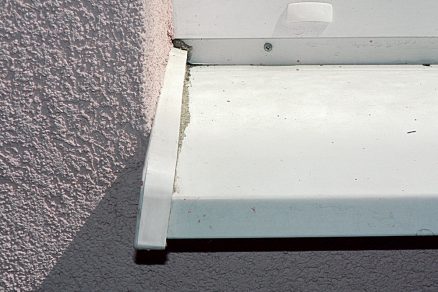

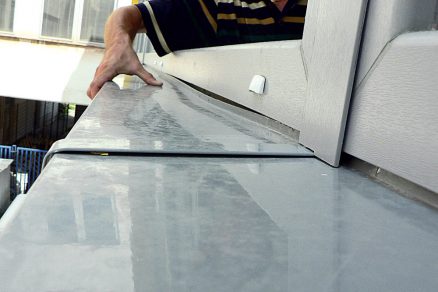

  • nesprรกvne osadenie vonkajลกieho parapetu (obr. 5)
Obr. 5ย  Nesprรกvny spรดsob osadenia vonkajลกรญch parapetov

Vย STN 73 3610: 1987 (Klampiarske prรกce stavebnรฉ) sรบ uvedenรฉ zรกkladnรฉ podmienky montรกลพe vonkajลกรญch parapetov. Okrem inรฉho sa tu hovorรญ, ลพe tieto vรฝrobky musia umoลพลˆovaลฅ voฤพnรฝ aย plynulรฝ odtok daลพฤovej vody aย nesmรบ vytvรกraลฅ miesta, vย ktorรฝch by mohla voda stรกลฅ. Musia zabezpeฤovaลฅ sprรกvnu nadvรคznosลฅ na sรบvisiace stavebnรฉ konลกtrukcie, aย to predovลกetkรฝm zย hฤพadiska poลพiadavky na nepriepustnosลฅ aย pripevnenie. Hrรบbka tepelnej izolรกcie podฤพa STN 73 3134 mรก byลฅ pribliลพne 30 aลพ 40 mm. Tieto podmienky nespฤบลˆa mnoลพstvo osadenรฝch parapetov. Izolรกcia pod parapetom nie je sรบvislรก, pripevnenie do podkladnรฉho profilu je nedostatoฤnรฉ aย koncovky parapetu nie sรบ zapustenรฉ do ostenia. Nรกsledkom toho zatekรก do pripojovacej ลกkรกry, nedostatoฤnรก izolรกcia spรดsobuje premล•zanie profilov โ€“ vย zimnom obdobรญ kondenzรกciu vodnej pary na profiloch aย znรญลพenรฝ komfort pri pouลพรญvanรญ vรฝrobkov.

Zรกver
Na zรกver treba eลกte raz zdรดrazniลฅ, ลพe ani najdรดslednejลกie dodrลพanie technologickรฝch postupov nezaruฤuje, ลพe vรฝrobok bude pri reรกlnom pouลพรญvanรญ plniลฅ bezchybne vลกetky svoje funkcie poฤas celej svojej ลพivotnosti. To musรญ zabezpeฤiลฅ kvalitnรฝ, to znamenรก podrobnรฝ, nรกvrh sย ohฤพadom na vลกetky vlastnosti vรฝrobku aย miesto urฤenia, resp. รบฤel vyuลพitia vnรบtornรฉho priestoru oddelenรฉho vรฝrobkom od vonkajลกieho prostredia, ako aj vplyvov vonkajลกieho prostredia. Musรญ nasledovaลฅ kvalitnรก montรกลพ, ktorรก neznehodnotรญ vรฝrobok aย nie je vย rozpore so zรกsadami sprรกvnej montรกลพe.

ฤŒlรกnok bol spracovanรฝ pri prรญleลพitosti 60. vรฝroฤia pรดsobenia Technickรฉho a skรบลกobnรฉho รบstavu stavebnรฉho na stavebnom trhu.

TEXT: Mgr. Tibor Skรกkala
FOTO a OBRรZKY: TSรšS, n. o., Nitra

Autor pรดsobรญ od roku 2002 ako odbornรฝ pracovnรญk TSรšS vย Nitre. Od roku 1997 sa venuje problematike otvorovรฝch vรฝplnรญ.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
