Stavebno-technickรฝ prieskum drevenรฉho krovu kostola v ล uranoch

Partneri sekcie:

Stavebno-technickรฝ prieskum krovu rรญmsko-katolรญckeho kostola Sv. ล tefana vย ล uranoch sa realizoval pomocou zmyslovรฝch (vizuรกlnych) aย prรญstrojovรฝch diagnostickรฝch metรณd. Na nedeลกtruktรญvny prieskum sa pouลพil ultrazvukovรฝ prรญstroj Pundit plus aย na semideลกtruktรญvny prieskum odporovรก mikrovล•taฤka Resistograph IML RESI-F400. Pomocou tรฝchto prรญstrojov sa zhodnotil aktuรกlny stav drevenรฝch prvkov krovu. Na zรกklade zรญskanรฝch vรฝsledkov sa urฤil rozsah aย typ jeho poลกkodenia.

stavebno technicky prieskum dreveneho krovu kostola v suranoch 6201 big image
11bobekova big image
10bobekova big image
09bobekova big image
08bobekova big image
07bobekova big image
06bobekova big image
05bobekova big image

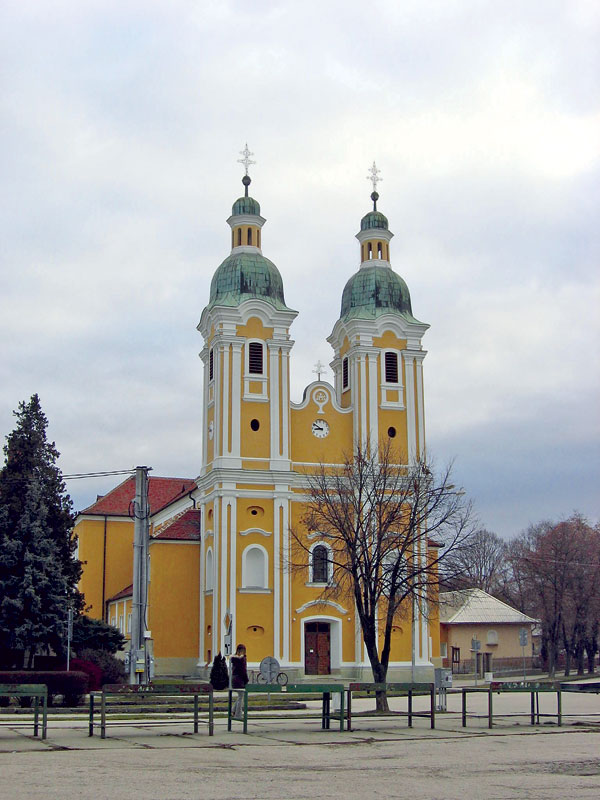

Dvojveลพovรฝ kostol bol postavenรฝ po tureckej expanzii. Vย roku 1915 bola stavba rozลกรญrenรก aย obnovenรก. Po roku 1936 chrรกmovรบ loฤ zย bezpeฤnostnรฝch dรดvodov rozobrali. Po asanรกcii zaฤala vรฝstavba novรฉho kostola sย trojloฤovou dispozรญciou, ktorรฝ bol zasvรคtenรฝ sv. ล tefanovi Prvomuฤenรญkovi.

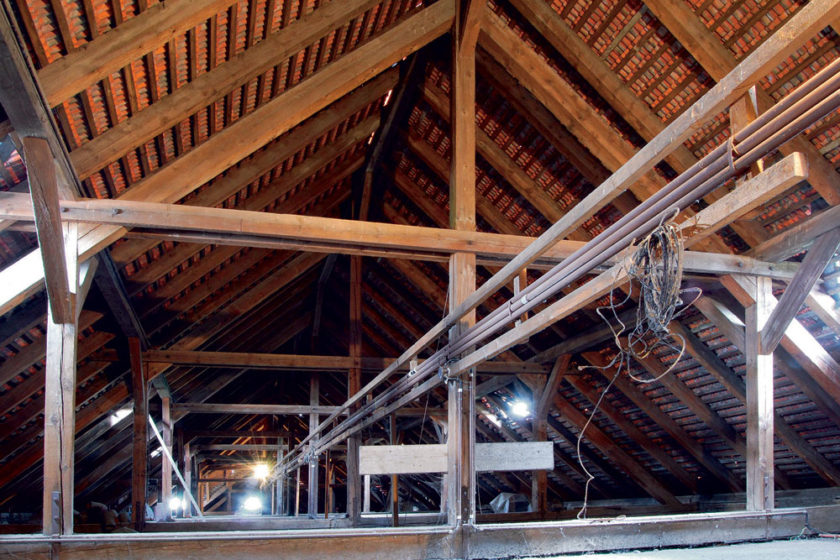

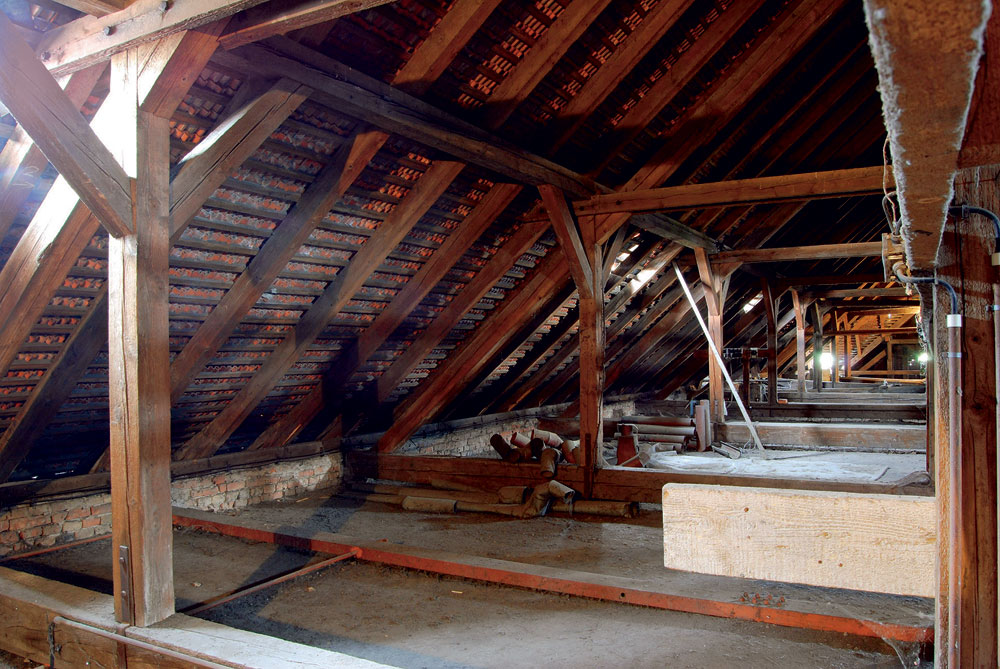

Konลกtrukcia krovu mรก tvar krรญลพa. Na juhozรกpadnej strane krรญลพa sa nachรกdzajรบ dve veลพe, v severovรฝchodnej ฤasti kupola. Ide oย valbovรบ konลกtrukciu strechy. Hlavnรฉ vรคzby tvorรญ vรคznicovรก sรบstava sย trojitรฝm veลกadlom. Keฤลพe sa vย sรบฤasnosti plรกnuje vรฝmena streลกnej krytiny, bolo nutnรฉ vykonaลฅ stavbenotechnickรฝ prieskum. Prieskumom sa poukรกzalo na stav jednotlivรฝch prvkov krovu. Na zรกklade zistenia skutoฤnรฉho stavu moลพno realizovaลฅ sanรกciu poลกkodenรฝch prvkov krovu aย nรกsledne vรฝmenu krytiny.

Stavebnotechnickรฝ prieskum

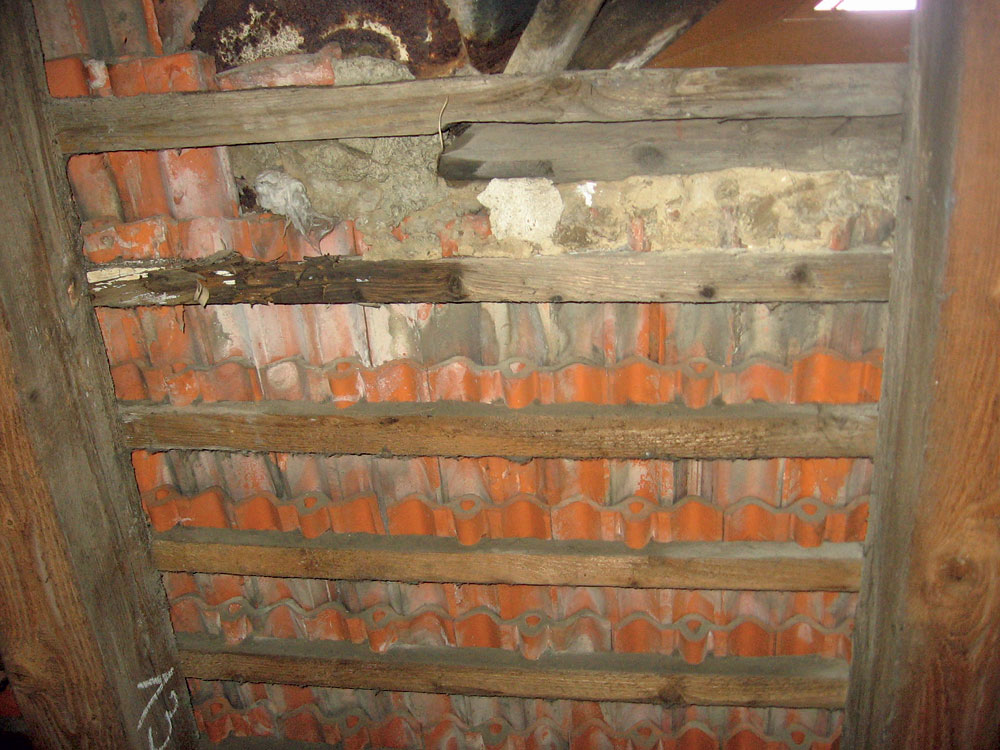

Ako prvรฝ sa uskutoฤnil prieskum pomocou zmyslovรฝch metรณd. Vizuรกlne sa urฤovala prรญtomnosลฅ vรฝletovรฝch otvorov od drevokaznรฉho hmyzu, vรฝskyt hniloby, mechanickรฝch aย inรฝch poลกkodenรญ. Poklepom (akusticky) sa urฤil predbeลพnรฝ stav jednotlivรฝch prvkov.

Prรญstroje pouลพitรฉ pri prieskume
Na prรญstrojovรฝ prieskum sa pouลพil Resistograph IML RESI-F400, ktorรฝm sa vykonalo semideลกtruktรญvne testovanie odporu pri vล•tanรญ. Zรกroveลˆ sa vykonalo nedeลกtruktรญvne testovanie ultrazvukovรฝmi vlnami pomocou prรญstroja Pundit Plus aย meranie vlhkosti vlhkomerom Material Moisture Meter GMH 3850.

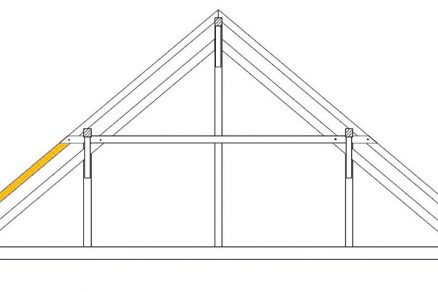

Ultrazvukovou metรณdou Pundit Plus sa testovali len dostupnรฉ prvky (krokvy aย pomรบrnice). Rezistographom sa merali vytipovanรฉ prvky, ktorรฉ sa vย rรกmci zmyslovรฉho prieskumu oznaฤili za vรฝrazne poลกkodenรฉ. Vlhkomerom sa urฤovala priemernรก vlhkosลฅ vย celom krove so zameranรญm na najviac degradovanรฉ prvky. Nรกsledne sa vyhodnotil stupeลˆ aย rozsah poลกkodenia jednotlivรฝch prvkov krovu aย zaznaฤil sa do vรฝkresovej dokumentรกcie.

Vyhodnotenie vizuรกlneho prieskumu

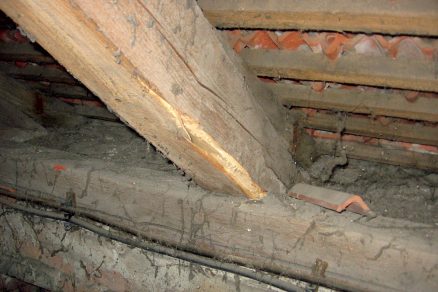

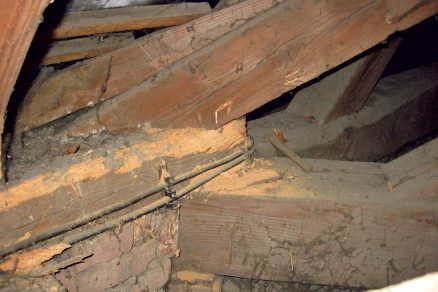

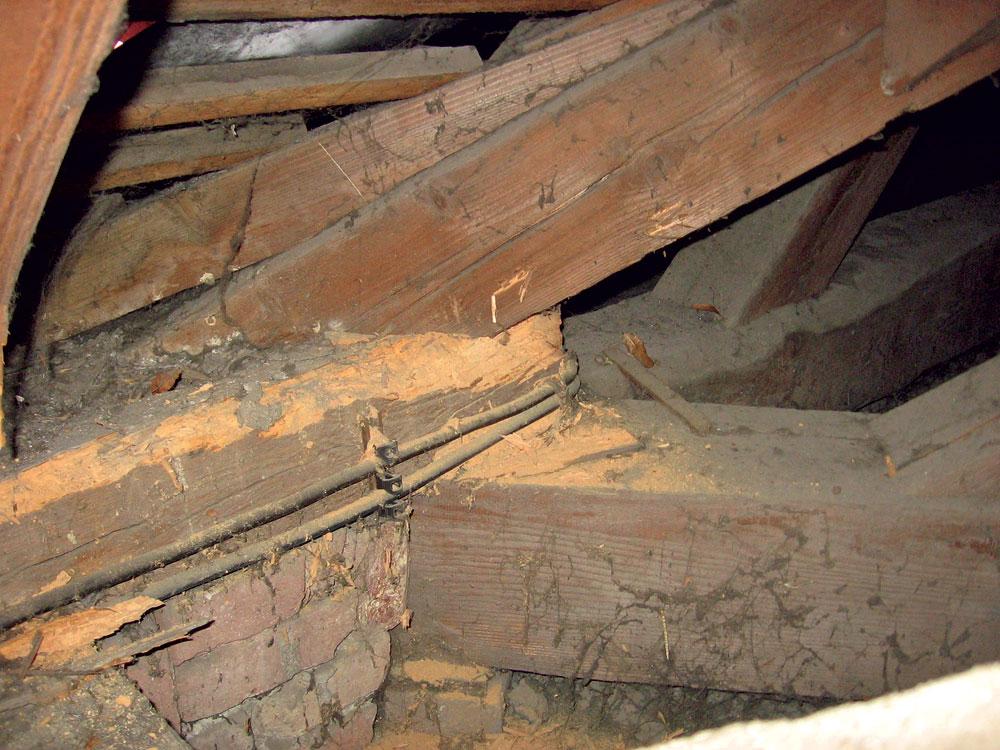

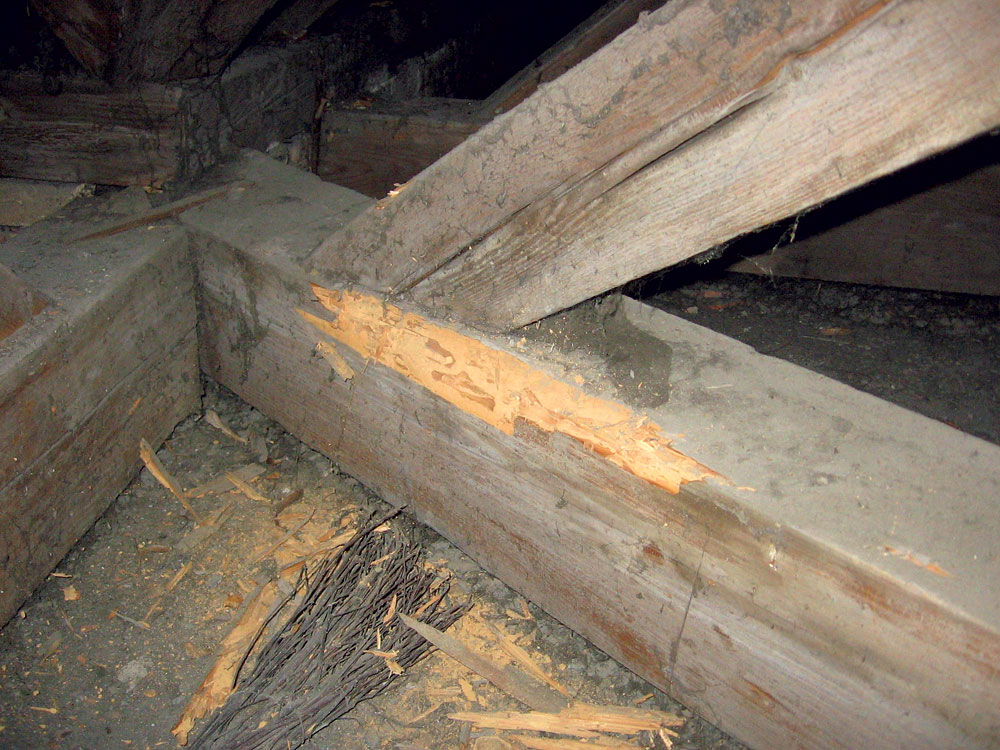

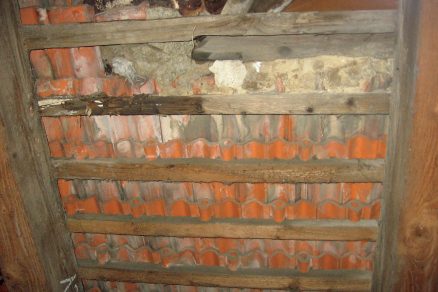

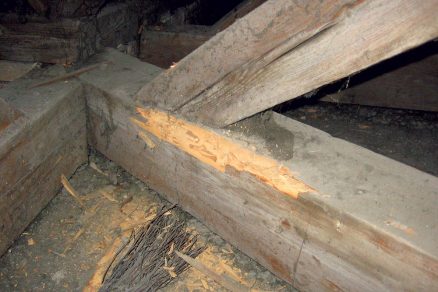

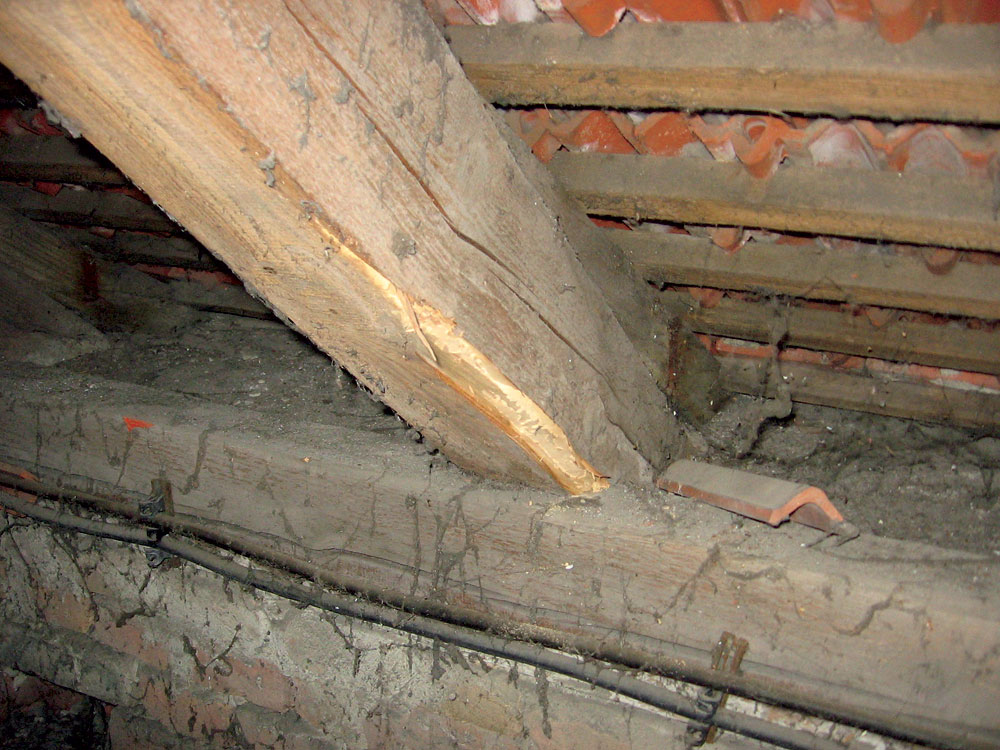

Vizuรกlnym prieskumom sa identifikovalo napadnutie poลกkodenรฝch prvkov drevokaznรฝm hmyzom zย ฤeฤพade fรบzaฤovitรฉ (Cerambycidae) โ€“ fรบzaฤ krovovรฝ (Hylotrupes bajulus), ฤervotoฤovitรฉ (Anobiidae) โ€“ ฤervotoฤ umrlฤรญ (Hadrobregmus pertinax L.) aย napadnutie hnedou hnilobou.

Vyhodnotenie ultrazvukovรฉho prieskumu
Pri meranรญ ultrazvukovou metรณdou (Pundit Plus) sa testovali vybranรฉ dostupnรฉ krokvy aย pomรบrnice. Meranie sa uskutoฤnilo vย smere kolmo na vlรกkna. Hodnoty rรฝchlosti ลกรญrenia zvuku sa pohybovali vย rozpรคtรญ od 92 do 2 083 m/s. Zย nameranรฝch hodnรดt vyplรฝva, ลพe vย objekte sรบ vลกetky stupne poลกkodenia. Zo vลกetkรฝch meranรฝch konลกtrukฤnรฝch prvkov krokiev aย pomรบrnic je poลกkodenรฝch pribliลพne 23 %.

Nameranรฉ hodnoty ลกรญrenia rรฝchlosti zvuku vย dreve zรกvisia od dreviny, ktorรก mรก anizotropnรฝ charakter. Prรญtomnosลฅ chรฝb, dutรญn aย rastovรฝch nepravidelnostรญ, cudzorodรฝch prvkov alebo degradovanรฉho dreva ovplyvลˆuje ฤas prenosu vlny vย drevnรฝch prvkoch. Drevnรฝ prvok degradovanรฝ biotickรฝmi ฤiniteฤพmi spรดsobuje spomalenie rรฝchlosti ลกรญrenia vlny. Merania sa uskutoฤnili kolmo na vlรกkna. Priemernรก rรฝchlosลฅ ลกรญrenia zvuku pri nepoลกkodenรฝch prvkoch, ich rozsah aย hraniฤnรก hodnota sรบ uvedenรฉ vย tabuฤพke. Hraniฤnรก hodnota je urฤenรก ako priemer najniลพลกej hodnoty nepoลกkodenรฝch prvkov aย najvyลกลกej hodnoty poลกkodenรฝch prvkov.

Vyhodnotenie odporovej metรณdy
Odporovรก metรณda patrรญ medzi semideลกtruktรญvne metรณdy aย hodรญ sa na identifikรกciu vnรบtornรฉho poลกkodenia dreva ako sรบ poลพerky, trhliny, hniloba aย podobne. Zdravรฉ drevo vykazuje vรฝrazne vyลกลกie hodnoty odporu vrtรกku, ako sรบ nameranรฉ hodnoty pri poลกkodenom dreve. Prรญstrojom Resistograph IML RESI-F400 sa vykonali vrty sย cieฤพom zistiลฅ vnรบtornรฝ stav prvkov drevenej konลกtrukcie. Resistograph RESI-F400 graficky znรกzornil hustotnรฉ profily, zย ktorรฝch bolo moลพnรฉ vyฤรญtaลฅ vรฝskyt vnรบtornej hniloby, trhlรญn, poลพerkov aย podobne.

Odporovรฉ vล•tanie (Resistograph RESI-F40) aย ultrazvukovรก metรณda (Pundit Plus) sรบ vhodnou kombinรกciou prรญstrojovรฝch metรณd, ktorรฉ sa vyuลพรญvajรบ na prieskumy drevenรฝch konลกtrukciรญ. Vizuรกlny prieskum vย praxi vhodne dopฤบลˆajรบ prรญstrojovรฉ metรณdy. Nedeลกtruktรญvnym alebo semideลกtruktรญvnym spรดsobom sa identifikuje skutkovรฝ stav drevevenรฉho prvku, ฤรญm sa potvrdia alebo vyvrรกtia vรฝsledky prvotnรฉho prieskum vykonanรฉho zmyslovรฝmi metรณdami.

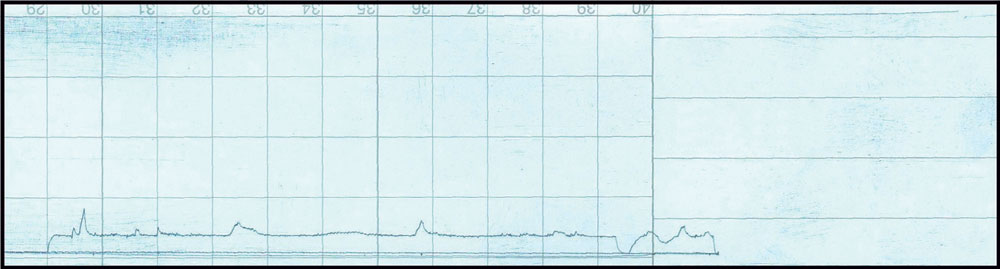

Na krokve na juลพnej strane ฤasti krovu III. sa dรก zย grafu zรญskanรฉho rezistografom predpokladaลฅ, ลพe sa vย prvku na mieste, vย ktorom nastal prudkรฝ pokles odporu, nachรกdzala trhlina. Ultrazvukom sa namerala rรฝchlosลฅ 1 730 m/s.

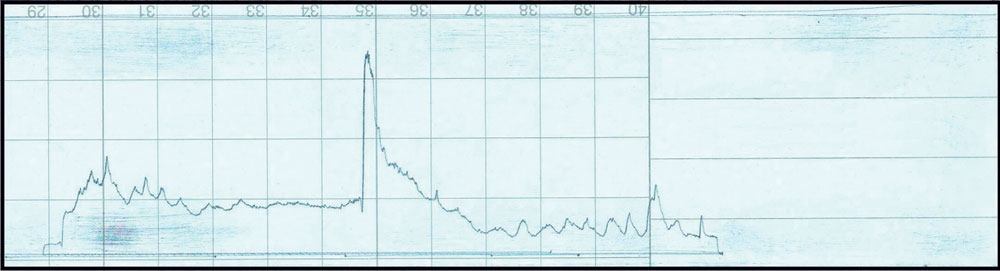

Na krokve ฤ. 15, ฤasลฅ krovu I. sever, moลพno vidieลฅ veฤพkรฉ vรฝkyvy krivky, aย to vย dรดsledku degradรกcie dreva drevokaznรฝm hmyzom. Ultrazvukom sa namerala rรฝchlosลฅ 248 m/s, ฤo svedฤรญ oย vysokej degradรกcii prvku. Veฤพkรก odchรฝlka hustotnรฉho profilu vย strede krokvy naznaฤuje, ลพe vrtรกk preลกiel cez hrฤu.

Zรกver
Pred vรฝmenou streลกnej krytiny je nutnรฉ vykonaลฅ sanรกciu krovu. Tรบ moลพno realizovaลฅ na zรกklade vรฝsledkov zรญskanรฝch stavebnotechnickรฝm prieskumom.

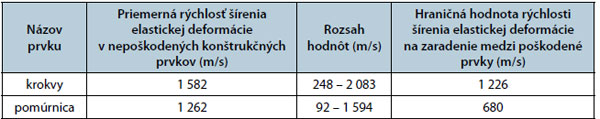

Tab. Zhrnutie vรฝsledkov zย ultrazvukovรฉho merania

TEXT: Ing. Elena Bobekovรก, PhD., Ing. Jaroslav Hrivnรกk, Bc. Jozef Zajรญฤek
obrรกzky a FOTO: autori

Ing. Elena Bobekovรก, PhD., pรดsobรญ ako odbornรก asistentka na katedre Mechanickej technolรณgie dreva Drevรกrskej fakulty Technickej Univerzity vo Zvolene.

Ing. Jaroslav Hrivnรกk pรดsobรญ ako doktorand na katedre Mechanickej technolรณgie dreva Drevรกrskej fakulty Technickej Univerzity vo Zvolene.

Ing. Jozef Zajรญฤek je absolventom Drevรกrskej fakulty Technickej Univerzity vo Zvolene.
