Subtรญlne deliace poลพiarne prieฤky

Partneri sekcie:

Poลพiarna odolnosลฅ zvislรฝch konลกtrukciรญ budov je vรฝznamnรฝm parametrom zย hฤพadiska celkovej protipoลพiarnej ochrany budovy. Zabezpeฤiลฅ stabilitu objektu aย zรกroveลˆ zabrรกniลฅ ลกรญreniu poลพiaru rozdelenรญm priestorov moลพno vhodnou voฤพbou stavebnรฉho materiรกlu. Sรฉriou skรบลกok sa potvrdila vhodnosลฅ bieleho pรณrobetรณnu na navrhovanie subtรญlnych poลพiarnych deliacich prieฤok.

Poลพiarnu odolnosลฅ pรณrobetรณn zรญskava pre svoj anorganickรฝ minerรกlny pรดvod. Materiรกl sa preto bez poลพiadaviek na skรบลกanie stupลˆa horฤพavosti podฤพa rozhodnutia 96/603 ES zaraฤuje medzi stavebnรฉ materiรกly sย triedou reakcie na oheลˆ A1 ako neschopnรฝ vznietiลฅ sa, horieลฅ alebo rozลพeraviลฅ sa pรดsobenรญm zdroja vznietenia. Do tejto skupiny patria stavebnรฉ materiรกly, ktorรฉ pri poลพiari nepodporujรบ nรกrast teploty aย pri vysokรฝch teplotรกch neuvoฤพลˆujรบ do okolia ลพiadne ลกkodlivรฉ lรกtky.

Dรดvody pomalรฉho zvyลกovania teploty

Vzhฤพadom na veฤพmi nรญzku tepelnรบ vodivosลฅ (ฮป = 0,09 aลพ 0,19 vย zรกvislosti od objemovej hmotnosti) ostรกva nรญzka teplota povrchu deliacich konลกtrukciรญ aj na strane odvrรกtenej od ohลˆa. Poฤas zohrievania prebiehajรบ navyลกe ฤalลกie procesy, ktorรฉ podporujรบ pomalรฉ zvyลกovanie teploty deliacich stien zย bieleho pรณrobetรณnu. Ten pri beลพnej izbovej teplote obsahuje praktickรบ hmotnostnรบ vlhkosลฅ okolo 4 %. Tรกto absorbฤne viazanรก voda sa pri teplotรกch okolo 100 ยฐC vypudรญ. Rovnako ako pri vลกetkรฝch minerรกlnych stavebnรฝch materiรกloch to spรดsobuje mierne zmraลกtenie. Vย teplotnom rozmedzรญ 200 aลพ 800 ยฐC nasleduje odbรบravanie kryลกtalickej vody. Pri teplotรกch do 700ย ยฐC nenastรกvajรบ takmer ลพiadne zmeny vlastnostรญ pรณrobetรณnu. Vytvรกrajรบ sa iba jemnรฉ kapilรกrne mikrotrhliny. Tie vลกak tepelno-technickรฉ parametre nijako neovplyvลˆujรบ. Pevnosลฅ pรณrobetรณnovรฝch tvรกrnic stรบpa so vzrastajรบcou teplotou pribliลพne do 650 ยฐC. Maximรกlna pevnosลฅ, ktorรบ pรณrobetรณn dosiahne poฤas tohto zohrievania, je pribliลพne 80โ€‰% nad poฤiatoฤnรบ hodnotu.

Pevnosลฅ zaฤรญna klesaลฅ medzi teplotami 650 aย 700 ยฐC. Jej hodnota vย tlaku dosiahne pri teplote 700 ยฐC rovnakรฉ parametre ako pri teplote 20 ยฐC. Pri teplote nad 700ย ยฐC zaฤรญnajรบ pevnostnรฉ vlastnosti materiรกlu slabnรบลฅ. Prekroฤenie 800 ยฐC spรดsobuje premenu minerรกlu tobermorit, ktorรฝ obsahuje vodu, na materiรกl wollastonit bez obsahu vody. To je poslednรฝ krok รบplnรฉho odvodnenia pรณrobetรณnu. Pri tejto premene nastรกvajรบ objemovรฉ zmeny spojenรฉ so vznikom mikrotrhlรญn na povrchu. Molekuly vody, ktorรฉ sa uvoฤพลˆujรบ poฤas zohrievania materiรกlu, spรดsobujรบ spomalenie celkovรฉho ohrevu konลกtrukcie, ฤo je vย prรญpade poลพiaru veฤพmi dรดleลพitรฉ.
ฤŒasovo obmedzene odolรกva pรณrobetรณn teplotรกm nad 900 ยฐC. Tak ako aj pri inรฝch murovacรญch materiรกloch pri tom vznikajรบ vรคฤลกie pretvorenia. Pri priamom pรดsobenรญ ohลˆa pozorujeme aj rozdrobenie povrchu.

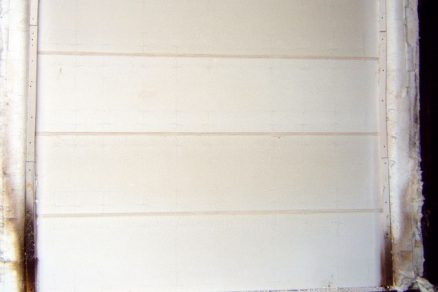

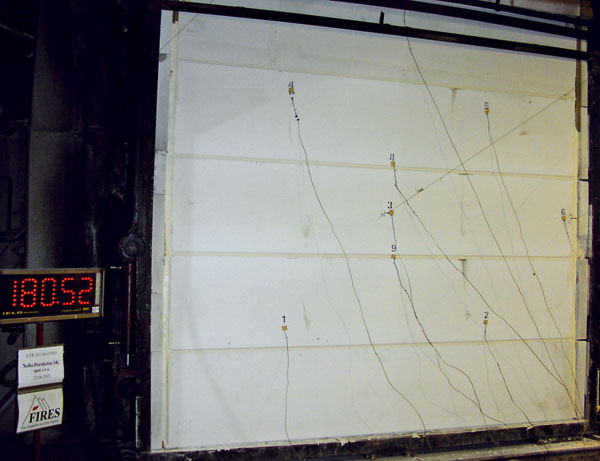

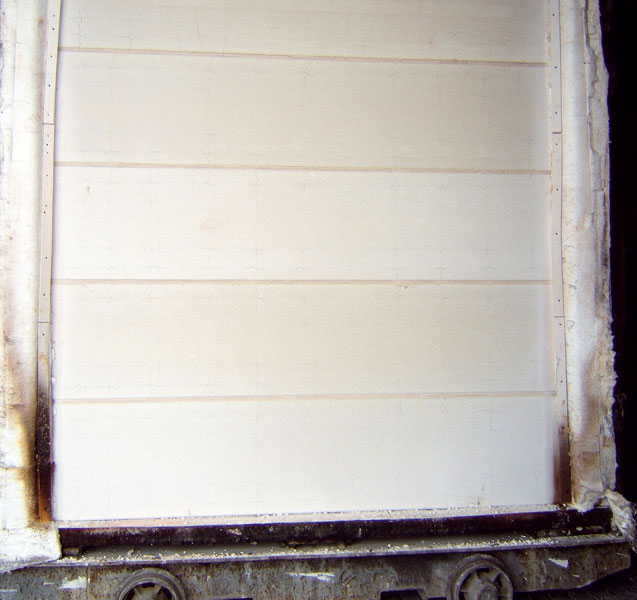

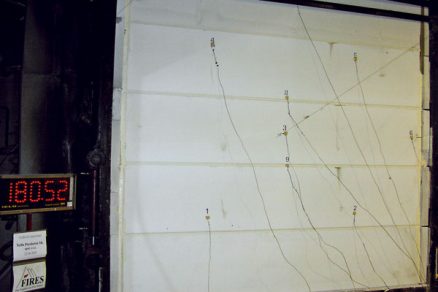

Fotografie vzorky steny z vystuลพovanรฝch dielcov hrรบbky 150 mm po ukonฤenรญ skรบลกky v 181. minรบte. Vpravo neohrievanรก strana vzorky, vฤพavo ohrievanรก strana vzorky.

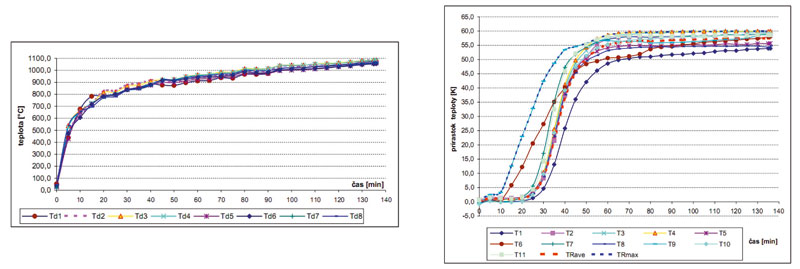

Grafy nameranรฝch teplรดt na ohrievanej strane vzorky (a) a prรญrastkov teplรดt na neohrievanej strane (b). Z grafov je viditeฤพnรฉ, ลพe najvรคฤลกรญ prรญrastok teploty je asi 60ย ยฐC priฤom teploty na ohrievanej strane sa blรญลพia k 1 100 ยฐC.

Poลพiarne skรบลกky

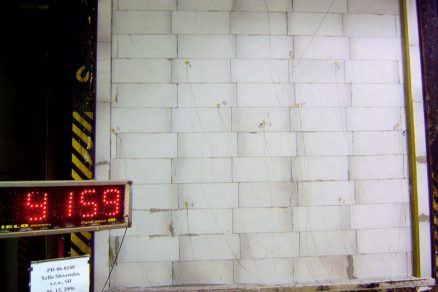

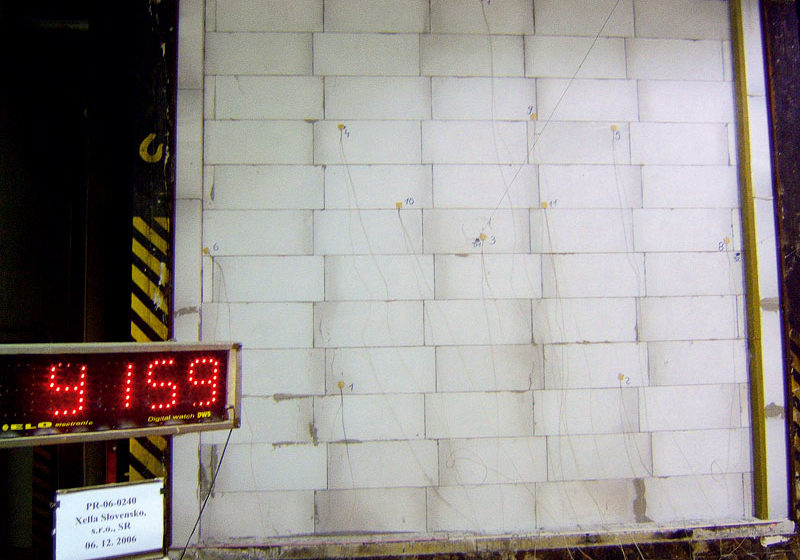

Poลพiarnu odolnosลฅ stavebnej konลกtrukcie zย bieleho pรณrobetรณnu, resp. jej schopnosลฅ odolรกvaลฅ รบฤinkom poลพiaru bez poruลกenia funkcie, preverila sรฉria skรบลกok podฤพa STN EN 1365-1, STN EN 1363-1 aย STN EN 1363-2.
Prvky zย bieleho pรณrobetรณnu pre zaลฅaลพenรฉ iย nezaลฅaลพenรฉ konลกtrukcie spฤบลˆajรบ nรกroฤnรฉ kritรฉriรก poลพiarnej odolnosti uลพ pri minimรกlnej hrรบbke muriva. Zaลฅaลพenรก stena sย hrรบbkou 100โ€‰mm postavenรก zย pรณrobetรณnovรฉho prvku zย pevnostnej triedy P2 sย objemovou hmotnosลฅou 620โ€‰kg/m3 dosahuje ฤasovรฝ interval poลพiarnej odolnosti 120 minรบt โ€“ E 120/EI 120/EW 120. Stena zย materiรกlu tej istej pevnostnej triedy iย objemovej hmotnosti sย hrรบbkou 200โ€‰mm dosahuje ฤasovรฝ interval poลพiarnej odolnosti 240 minรบt โ€“ RE 240/ EQI 240 / REW 240. Za tento ฤas sa nenaruลกรญ nosnosลฅ ani stabilita steny (R), nevytvoria sa na nej trhliny (E), cez ktorรฉ by mohli prestupovaลฅ dym alebo oheลˆ, aย nedรดjde ani kย prekroฤeniu medznej teploty na povrchu konลกtrukcie odvrรกtenej od ohลˆa (W). Riziko ลกรญrenia ฤalลกieho poลพiaru obmedzuje materiรกl tรฝm, ลพe brรกni zvรฝลกeniu teploty za konลกtrukciou (I).

Skรบลกkami sa osvedฤila aj alternatรญva pre realizรกciu prieฤnych deliacich stien, ktorou je prefabrikovanรฝ stenovรฝ diel zย bieleho pรณrobetรณnu zย pevnostnej triedy P4 sย objemovou hmotnosลฅou 700โ€‰kg/m3 aย sย hrรบbkou 150 mm. Vzorka dosiahla ฤasovรฝ interval poลพiarnej odolnosti 180 minรบt aย poลพiarnu odolnosลฅ moลพno klasifikovaลฅ ako RE 180/ REI180/ REW 180.

Skรบลกky poลพiarnej odolnosti tak dokรกzali vhodnosลฅ pouลพitia bieleho pรณrobetรณnu do poลพiarnych deliacich konลกtrukciรญ. Kvalitne zhotovenรก subtรญlna stena zย tohto materiรกlu brรกni ลกรญreniu poลพiaru.

Zรกsady konลกtrukcie poลพiarnych deliacich prieฤok

  • Tvรกrnice sa lepia rรฝchloschnรบcim tenkovstvovรฝm lepidlom.
  • Tenkovrstvovรฉ lepidlo treba naniesลฅ na celรบ plochu tvรกrnice.
  • Koneฤnรก hrรบbka lepidla by mala byลฅ 2ย mm ยฑ 0,5 mm.
  • Technologickรฉ pokyny vรฝrobcu treba dodrลพiavaลฅ.
  • Vyลพaduje sa presnรฉ murovanie.
  • Prieฤky treba osรกdzaลฅ na nosnรบ podlahovรบ konลกtrukciu.

Ing.ย Martin Mihรกl
Foto: archรญv Fires, s. r. o.

Autor je poradca projektantov spoloฤnosti Xella Slovensko, s. r. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
