Sรบฤasnรฉ hydroizolaฤnรฉ kryลกtalizaฤnรฉ lรกtky

Partneri sekcie:

Princรญpy hydroizolรกciรญ pomocou kryลกtalizaฤnรฝch hmรดt sรบ znรกme uลพ dlhลกรญ ฤas. ฤŒlรกnok sa zaoberรก vรฝvojom novรฝch druhov hydroizolaฤnรฝch kryลกtalizaฤnรฝch nรกterov aย stierok zvyลกujรบcich plynotesnosลฅ aย vodotesnosลฅ betรณnov, ktorรฉ sรบ zaloลพenรฉ na princรญpoch vnรบtornej kryลกtalizรกcie aย zรกroveลˆ vyuลพรญvajรบ druhotnรฉ suroviny.


Zย hฤพadiska pouลพitia betรณnu ako konลกtrukฤnรฉho materiรกlu je jednou zย mnohรฝch dรดleลพitรฝch vlastnostรญ jeho trvanlivosลฅ aย vodotesnosลฅ. Na trvanlivosลฅ betรณnu mรก ลกkodlivรฝ vplyv zvรฝลกenรฝ obsah vody vย kapilรกrach aย pรณroch.

Rรฝchlosลฅ aย stupeลˆ poลกkodenia betรณnovej ลกtruktรบry zรกvisรญ od pรณrovitosti, miery prevlhฤenia aย mnoลพstva zmrazovacรญch cyklov. Mรดลพu ho vลกak sprevรกdzaลฅ aj ฤalลกie vplyvy, akรฝmi sรบ pรดsobenie kyslรฝch plynov, vo vode rozpustnรฝch chloridov, nitrรกtov, karbonรกtov aย sรญranov. Vplyvom zvรฝลกenรฉho mnoลพstva CO2 vย kapilรกrach spolu sย prรญtomnosลฅou vody vย kapilรกrach nรกsledne dochรกdza kย reakcii sย hydroxidom vรกpenatรฝm Ca(OH)2 za vzniku uhliฤitanu vรกpenatรฉho CaCO3. Tento proces je spojenรฝ so znรญลพenรญm hodnoty pH aลพ na hodnotu 9, ฤรญm sa strรกca alkalickรก ochrana proti korรณzii vรฝstuลพe.

Tieto javy sรบ vย teรณrii trvanlivosti dobre znรกme, preto cieฤพom ochrany betรณnovรฝch konลกtrukciรญ je zamedziลฅ pรดsobeniu vyลกลกie spomenutรฝch vplyvov tak primรกrne, ako aj sekundรกrne. Vลกeobecnou snahou je maximรกlnym moลพnรฝm spรดsobom blokovaลฅ prienik oxidu uhliฤitรฉho aย kyslรญka kย oceฤพovej vรฝstuลพi, aby sa zabrรกnilo vzniku jej elektrochemickej korรณzie. To moลพno zabezpeฤiลฅ navrhovanรญm vyลกลกรญch tried betรณnu, ktorรฉ sรบ vลกak ฤasto zo statickรฉho hฤพadiska nevyuลพitรฉ. Jednรฝm zย dรดleลพitรฝch prostriedkov, ako chrรกniลฅ betรณnovรบ ลกtruktรบru, je vyuลพitie kryลกtalizaฤnรฝch lรกtok โ€“ jednak vย podobe kryลกtalizaฤnรฝch prรญsad, jednak vo forme kryลกtalizaฤnรฝch nรกterov aย stierok.

Kryลกtalizaฤnรฝ proces aย izolaฤnรฉ hmoty
Kryลกtalizรกcia ฤi rast kryลกtรกlov โ€“ vytvรกranie pravidelnej ลกtruktรบry โ€“ je druh fรกzovej premeny, pri ktorej dochรกdza kย pravidelnรฉmu usporiadaniu ฤastรญc do kryลกtรกlovej mreลพe. Kryลกtalizรกcia je sรญce spojenรก sย pevnou fรกzou lรกtky, avลกak aj lรกtky amorfnรฉ (t. j. nekryลกtalickรฉ) mรดลพu byลฅ za danรฝch podmienok rovnako pevnรฉ.

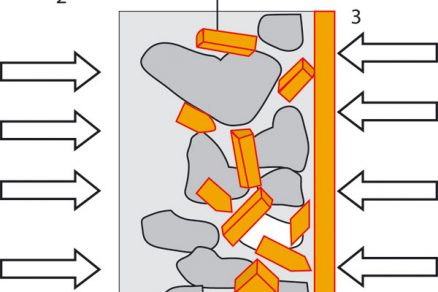

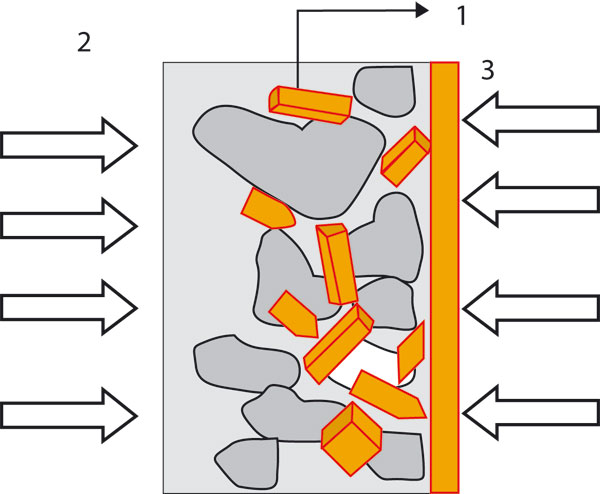

Vลกetky typy kryลกtalizaฤnรฝch izolaฤnรฝch hmรดt sรบ zaloลพenรฉ na podobnom funkฤnom princรญpe. Jeho zรกkladom je chemickรก reakcia, vฤaka ktorej prebehne vย pรณrovom aย kapilรกrnom systรฉme betรณnu dodatoฤnรฝ kryลกtalizaฤnรฝ proces, katalytickรก reakcia, ktorej dรดsledkom je zaplnenie prakticky vลกetkรฝch kapilรกrne aktรญvnych pรณrov betรณnu ลกpeciรกlnymi kryลกtรกlmi (obr. 1). Tento proces prebieha vลพdy vย hmote (nikdy nie iba na povrchu), aย to aj vย prรญpade aplikรกcie formou nรกteru alebo vsypanรญm.

Nevyhnutnou podmienkou na dodatoฤnรบ kryลกtalizรกciu je vลกak prรญtomnosลฅ vody vย kapilรกrnych pรณroch betรณnu na urฤitรฝ minimรกlny ฤas nevyhnutnรฝ na to, aby dodatoฤnรก kryลกtalizรกcia prebehla vย poลพadovanom rozsahu. Preto je vhodnรฉ pouลพiลฅ systรฉm vย podmienkach, kde je konลกtrukcia neustรกle zaลฅaลพenรก vodou. Platรญ, ลพe ฤรญm viac voda presakuje, tรฝm viac sa pรณry zapฤบลˆajรบ kryลกtรกlmi.

Kryลกtalizaฤnรฉ izolaฤnรฉ hmoty sa vyuลพรญvajรบ na sanรกciu starลกรญch betรณnovรฝch konลกtrukciรญ (vo forme nรกteru), ktorรฉ vykazujรบ neustรกle znรกmky ploลกnรฉho priesaku.

Kryลกtalizรกciu ovplyvลˆujรบ faktory ako:

  • pรณrovitรก ลกtruktรบra cementovรฉho kameลˆa,
  • prรญtomnosลฅ vody,
  • spรดsob pouลพitia kryลกtalizaฤnej hmoty.

Rozdelenie kryลกtalizaฤnรฝch lรกtok
Kryลกtalizaฤnรฉ lรกtky sa podฤพa pouลพitia delia do dvoch skupรญn na:

  • kryลกtalizaฤnรฉ komplexne anorganickรฉ prรญsady โ€“ pouลพรญvajรบ sa ako prรญsada pri vรฝrobe betรณnovej zmesi, vย ktorej รบฤinnรฉ lรกtky migrujรบ do pรณrovรฉho systรฉmu betรณnu aย nรกslednou riadenou kryลกtalizรกciou ho รบplne utesnia. Tieto prรญsady sรบ schopnรฉ utesniลฅ iย beลพnรฉ pracovnรฉ ลกkรกry aย trhliny, ktorรฉ vznikli zmraลกลฅovanรญm alebo pod vplyvom teploty. Vรฝsledkom tejto technolรณgie je zabezpeฤenie extrรฉmnej vodotesnosti betรณnovej, resp. ลพelezobetรณnovej konลกtrukcie;
  • kryลกtalizaฤnรฉ izolaฤnรฉ hmoty โ€“ aplikujรบ sa vรคฤลกinou formou nรกterov (prรญpadne nรกstrekov) na povrch konลกtrukcie. Tento typ je vย podstate jedinรฝ ploลกnรฝ spรดsob sanรกcie starลกรญch betรณnovรฝch konลกtrukciรญ zaลฅaลพenรฝch vlhkosลฅou, ktorรฝ priamo spolupรดsobรญ sย pรดvodnou konลกtrukciou. Pri pouลพitรญ tohto typu aplikรกcie na sanรกciu nezรกleลพรญ na veku betรณnovej konลกtrukcie. Pred aplikรกciou je, samozrejme, potrebnรก รบprava existujรบceho povrchu, najmรค oฤistenie od povrchovรฝch neฤistรดt aย dรดkladnรฉ navlhฤenie povrchu konลกtrukcie. รšpravou sa zabezpeฤรญ, aby povrchovรฉ pรณry aย kapilรกry boli otvorenรฉ. Samotnรก kryลกtalizaฤnรก izolaฤnรก hmota sa nanรกลกa jednou alebo dvoma vrstvami hrรบbky 1 aลพ 1,5โ€‰mm ลกpeciรกlnym ลกtetcom, prรญpadne sa strieka. Aby kryลกtalizรกcia prebehla vย dostatoฤnej miere, treba zabezpeฤiลฅ prรญtomnosลฅ vody vย kapilรกrach โ€“ povrch konลกtrukcie sa preto musรญ vlhฤiลฅ.

Aplikรกcie
Silikรกtovรฉ hydroizolaฤnรฉ materiรกly sย kryลกtalizaฤnรฝmi รบฤinkami moลพno aplikovaลฅ na betรณnovรบ konลกtrukciu niekoฤพkรฝmi spรดsobmi. Konkrรฉtny typ aplikรกcie aย tomu zodpovedajรบci druh kryลกtalizaฤnรฉho materiรกlu sa volia vย zรกvislosti od typu konลกtrukcie. ฤŽalลกรญm kritรฉriom voฤพby je finanฤnรฉ hฤพadisko, pretoลพe najmรค pri novรฝch konลกtrukciรกch sa dรก vรฝberom vhodnej formy aplikรกcie uลกetriลฅ.

Materiรกly moลพno aplikovaลฅ formou:
โ€ขย ย ย  nรกteru,
โ€ขย ย ย  nรกstreku,
โ€ขย ย ย  prรญmesi,
โ€ขย ย ย  vsypanรญm,
โ€ขย ย ย  kryลกtalizaฤnรฝch rรฝchlotuhnรบcich tmelov.

Moลพnosti vyuลพitia druhotnรฝch surovรญn
Vรฝber vhodnej druhotnej suroviny je zaloลพenรฝ na charakterizujรบcich parametroch, aย to technickรฝch, technologickรฝch alebo ekonomickรฝch (napr. ak je potrebnรก รบprava pred pouลพitรญm). Prรญkladom pouลพitia multikriteriรกlnej analรฝzy je tab. 1, ktorรก uvรกdza vlastnosti jednotlivรฝch druhotnรฝch surovรญn โ€“ predovลกetkรฝm nevhodnรฉ aลพ kritickรฉ chemickรฉ aย mineralogickรฉ zloลพenie, zrnitosลฅ aย mernรบ hmotnosลฅ. ฤŒervenรฉ polia vย tabuฤพke znรกzorลˆujรบ parameter, ktorรฝ krajne limituje moลพnosti vyuลพitia druhotnej suroviny na kryลกtalizaฤnรฉ hydroizolaฤnรฉ stierky.

Tabuฤพka opisuje jednotlivรฉ parametre odpadov. Zย chemickรฉho zloลพenia vyplรฝva obsah ลกkodlivรฝch lรกtok aย limitnรฉ obsahy sledovanรฝch lรกtok: SO3 max. 4โ€‰%, MgO max. 5โ€‰%, CaO max. 4โ€‰%, Cl max. 1โ€‰%, alkรกlie K2O, Na2O max. 4 %. Mineralogickรฉ zloลพenie poukazuje na prรญtomnosลฅ neลพiaduceho voฤพnรฉho CaO, MgO aย ettringitu. Zrnitosลฅ by nemala presiahnuลฅ 0,5โ€‰mm, ฤo je maximรกlna zrnitosลฅ cementu. Cena druhotnรฝch surovรญn je pribliลพnรก; mala by, samozrejme, spฤบลˆaลฅ podmienku cenovej vรฝhodnosti odpadu oproti cene cementu. Parametre balenia opisujรบ, ฤi moลพno odpad exportovaลฅ, alebo treba zabezpeฤiลฅ vlastnรบ dopravu. Nevyhnutnรฉ รบpravy pred pouลพitรญm zvyลกujรบ energetickรบ nรกroฤnosลฅ aย limitujรบ moลพnosลฅ pouลพitia odpadu. Vรฝnimku tvorรญ veฤพkรฉ mnoลพstvo, ale treba porovnรกvaลฅ vรฝdavky na druhotnรฉ suroviny sย cenou cementu.

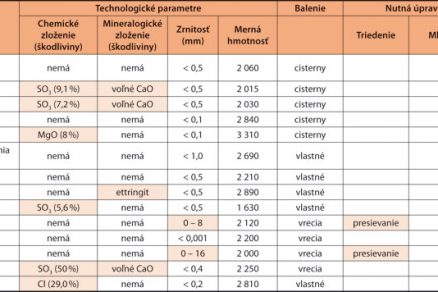

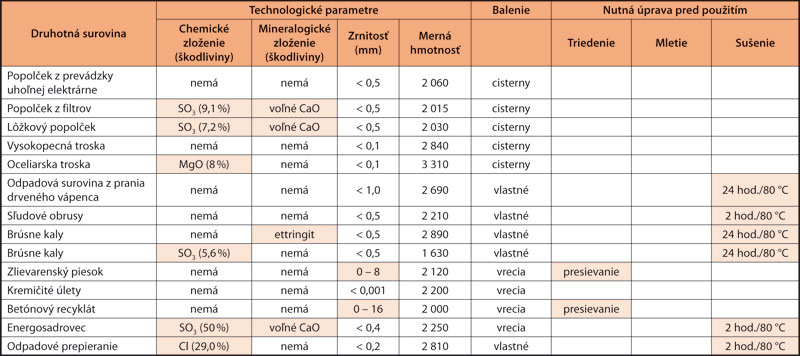

Tab. 1: Optimalizaฤnรฉ parametre druhotnรฝch surovรญn



Vlastnosti kryลกtalickรฝch nรกterov aย stierok

Vย sรบฤasnosti prebieha skรบลกanie novonavrhnutรฝch hmรดt, pri ktorรฝch doลกlo kย ฤiastoฤnej modifikรกcii odpadovรฝmi surovinami. Rieลกia sa otรกzky technologickรฝch kritรฉriรญ, ako je jednoduchรฉ nanรกลกanie, nestekavosลฅ, aplikovateฤพnosลฅ vย ฤo najvรคฤลกom teplotnom rozpรคtรญ, prijateฤพnรฝ vzhฤพad oลกetrenej konลกtrukcie, vyhovujรบca skladovateฤพnosลฅ iย jednoduchรก prรญprava in situ.

Okrem toho sa na vzorkรกch vykonรกva niekoฤพko ฤalลกรญch skรบลกok:

  • povrchovรก nasiakavosลฅ (731357) ฤŒSN 73ย 1357-2,
  • nasiakavosลฅ (731357) ฤŒSN 73ย 1357-2,

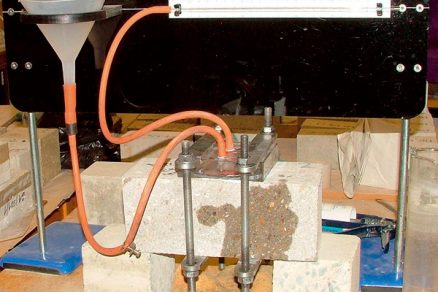

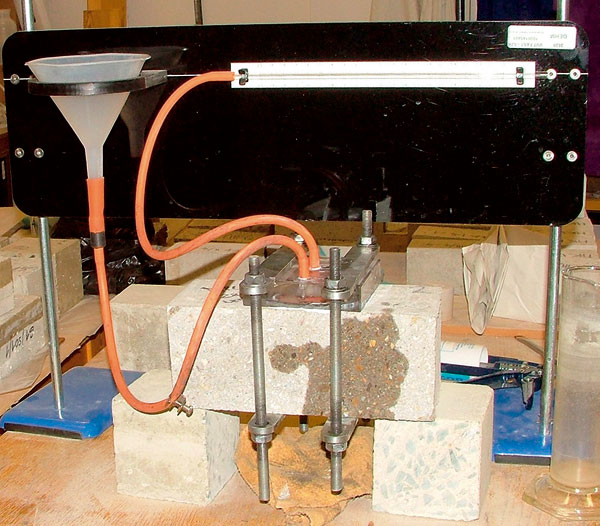

  • kapilรกrna vzlรญnavosลฅ (731357) ฤŒSN 73ย 1357-2,
  • objemovรก hmotnosลฅ (731302) ฤŒSN EN 12390-7 (zodpovedรก STN EN 12390-7)
  • charakteristika vzduchovรฝch pรณrov (722325) ฤŒSN EN 480-11 (zodpovedรก STN EN 480-11)

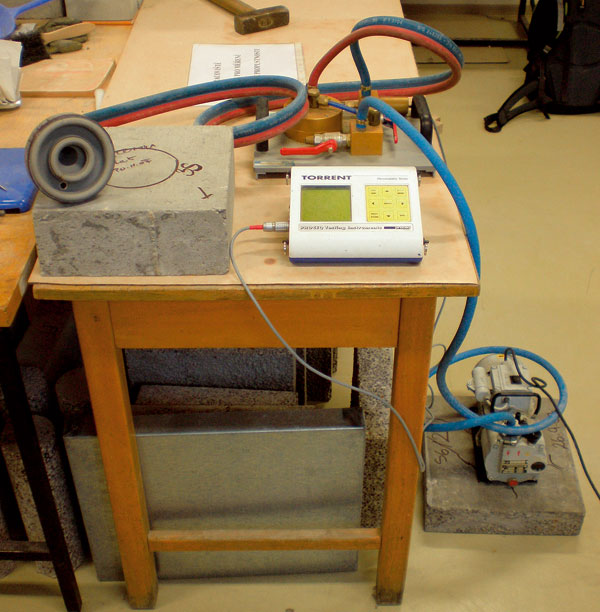

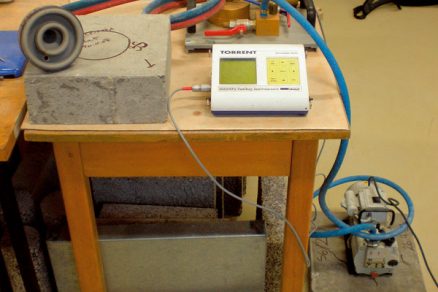

  • vzduchovรก priepustnosลฅ (73ย 0572) ฤŒSN EN 12114 (zodpovedรก STN EN 12114)
  • odolnosลฅ proti karbonizรกcii (73ย 2142) ฤŒSN EN 13295 (zodpovedรก STN EN 13295)
  • hฤบbka priesaku tlakovou vodou (73ย 1302) ฤŒSN EN 12390-8 (zodpovedรก STN EN 12390-8)
  • pevnosลฅ vย tlaku (731302) ฤŒSN EN 12390-3 (zodpovedรก STN EN 12390-3)
  • pevnosลฅ vย ลฅahu ohybom (731302) ฤŒSN EN 12390-5 (zodpovedรก STN EN 12390-5)
  • pevnosลฅ vย prieฤnom ลฅahu (731302) ฤŒSN EN 12390-6 (zodpovedรก STN EN 12390-6)

Pri skรบลกanรญ sa rieลกia jednotlivรฉ modifikaฤnรฉ pomery, vyhodnocovanie technologickรฝch parametrov, zaznamenรกvanie aย optimalizรกcia parametrov aplikovateฤพnosti aย pod. Na zรกklade prvotnรฝch vรฝsledkov moลพno konลกtatovaลฅ, ลพe pri vรฝvoji novรฝch modifikovanรฝch hmรดt na bรกze kryลกtalizรกcie moลพno vhodne vyuลพiลฅ druhotnรฉ suroviny pri zachovanรญ poลพadovanรฝch vlastnostรญ, ktorรฉ sa na tieto nรกtery kladรบ. Ako reรกlna sa javรญ moลพnosลฅ vyuลพitia novรฝch receptรบr vย praxi. Viac sa bude daลฅ prehlรกsiลฅ aลพ vย roku 2010 po uzavretรญ celรฉho vรฝskumnรฉho projektu.

Uvedenรก problematika sa rieลกi vย rรกmci vedecko-vรฝskumnรฉho zรกmeru MSM 0021630511 Progresรญvne stavebnรฉ materiรกly sย vyuลพitรญm druhotnรฝch surovรญn aย ich vplyv na ลพivotnosลฅ konลกtrukciรญ aย vย rรกmci projektu MPO FT-TA4/013 Vรฝskum aย vรฝvoj ลกpeciรกlnych plynotesnรฝch hydroizolaฤnรฝch nรกterov aย stierok proti prieniku ekologicky nebezpeฤnรฝch lรกtok.

prof.ย Ing.ย Rostislav Drochytka, CSc., Ing.ย Pavla Matulovรก, Ing.ย Pavel Dohnรกlek
Foto: autori, archรญv JAGA

Rostislav Drochytka pracuje ako vedรบci รšstavu technolรณgie stavebnรฝch hmรดt aย dielcov FAST VUT vย Brne. Jeho vedeckou ลกpecializรกciou je predovลกetkรฝm trvanlivosลฅ stavebnรฝch materiรกlov aย predikรกcia ลพivotnosti stavieb. Okrem toho sa zaoberรก iย moลพnosลฅou ochrany stavebnรฝch konลกtrukciรญ aplikรกciou vhodnรฝch typov sekundรกrnej ochrany, ako aj vรฝvojom rรดznych druhov hmรดt sย vyuลพitรญm odpadovรฝch surovรญn.

Pavla Matulovรก pracuje na รšstave technolรณgie stavebnรฝch hmรดt aย dielcov FAST VUT vย Brne.

Pavel Dohnรกlek pracuje ako technickรฝ manaลพรฉr firmy Betosan, s. r. o., aย je doktorandom na FAST VUT vย Brne so zameranรญm na hydroizolaฤnรฉ materiรกly.

Literatรบra
1. Drochytka, R. โ€“ Matulovรก, P.: Byproduct optimalization for fine spreaded coating with secondary crystalization 2008. XII. International conference of research institute of building material.
2. Pazderka, J.: Principy pouลพitรญ krystalizaฤnรญch hydroizolacรญ. Katedra konลกtrukciรญ pozemnรฝch stavieb FSv ฤŒVUT vย Prahe.
3. Janovskรฝ, R.: Metody zajiลกtฤ›nรญ vodotฤ›snosti aย plynotฤ›snosti betonu. FAST VUT vย Brne, 2008.
4. Bohuลก, ล .: Kapalinotฤ›snost aย plynotฤ›snost betonu aย moลพnosti jejich ovlivลˆovรกnรญ. FAST VUT vย Brne, 2008.
5. Pytlรญk, P.: Optimalizace aย uลพitรญ stavebnรญch lรกtek. FAST VUT vย Brne.
