Svetlovod do ลกikmej strechy (Pracovnรฝ postup)

Partneri sekcie:

Do tmavรฝch miestnostรญ uprostred dispozรญcie je niekedy veฤพmi zloลพitรฉ priviesลฅ dennรฉ svetlo. Priestory, ktorรฉ sรบ odkรกzanรฉ na zdroje umelรฉho osvetlenia, dokรกลพe prirodzenรฝm dennรฝm svetlom presvetliลฅ svetlovod. Tento pasรญvny osvetฤพovacรญ systรฉm mรดลพe prenรกลกaลฅ dennรฉ svetlo aj na pomerne veฤพkรฉ vzdialenosti pomocou odrazu od vysokoreflexnรฉho vnรบtornรฉho povrchu tubusu.

Info oย materiรกli

ยป Svetlovod na montรกลพ do profilovanej streลกnej krytiny sย maximรกlnou vรฝลกkou profilu 120 mm, pre strechy so sklonom 15 aลพ 60ยฐ, dฤบลพka tubusu 1 aลพ 1,8 m sย moลพnosลฅou predฤบลพenia do 6 m.

ฤŒo budete potrebovaลฅ

  • Svetlovod do profilovanej streลกnej krytiny:
    Svetlovod Velux TWR OK10 (svetlovod sย pevnรฝm tubusom), priemer tubusu: 250 mm (370 mm pre osadzovacรญ rรกm), ks 340 โ‚ฌ alebo
    Svetlovod Velux TWR OK14, (svetlovod sย pevnรฝm tubusom), priemer tubusu: 350 mm (470 mm pre osadzovacรญ rรกm), ks 395 โ‚ฌ
  • Svetlovod do plochej streลกnej krytiny:
    Svetlovod Velux TLR OK10 (svetlovod sย pevnรฝm tubusom), priemer tubusu: 250 mm (370 mm pre osadzovacรญ rรกm), ks 340 โ‚ฌ alebo
    Svetlovod Velux TLR OK14 (svetlovod sย pevnรฝm tubusom), priemer tubusu: 350 mm (470 mm pre osadzovacรญ rรกm), ks 395 โ‚ฌ
  • Pรกska na prelepenie hydroizolaฤnej fรณlie
  • Nรกradie aย pomรดcky: skrutkovaฤ, meter, ceruzka, akumulรกtorovรฝ skrutkovaฤ, odlamovacรญ nรดลพ, ruฤnรก elektrickรก priamoฤiara pรญla alebo reลฅazovรก pรญla.

Svetlovody sa vyrรกbajรบ vo variante na montรกลพ do profilovanej streลกnej krytiny sย max. vรฝลกkou profilu 120 mm aย na montรกลพ do plochej krytiny sย max. vรฝลกkou do 16 mm (2 ร— 8 mm). Svetlovod sa dodรกva ako kompletnรก sรบprava sย jednotlivรฝmi dielmi urฤenรฝmi na napojenie na vonkajลกej aย vnรบtornej strane budovy, ako aj sย dielmi slรบลพiacimi na ich vzรกjomnรฉ prepojenie.

Zรกkladnou sรบฤasลฅou svetlovou je hornรฝ rรกm, difรบzor, rovnรฝ teleskopickรฝ diel aย dve kolenรก. Na rรกm sย tvrdenรฝm sklom so samoฤistiacou povrchovou รบpravou aย integrovanรฝm polyuretรกnovรฝm lemovanรญm vย ฤiernej farbe (svetlovod do strechy sย profilovanou krytinou) alebo na rรกm sย integrovanรฝm plechovรฝm lemovanรญm vย sivej farbe (svetlovod do strechy sย plochou krytinou) nadvรคzuje tubus sย priemerom 250ย mm alebo 350 mm.

Vย miestnosti tubus vyรบsลฅuje kruhovรฝm difรบzorom sย akrylรกtovรฝm dvojsklom. Celkovรก dฤบลพka vysokoreflexnรฉho tubusu je vย zรกkladnom balenรญ 1ย aลพ 1,8 m, sย predlลพujรบcimi dielmi aลพ 6 m. Dฤบลพka svetlovodu by nemala byลฅ menej ako 1 m.

Montรกลพ svetlovodu pozostรกva zย troch ฤastรญ. Najskรดr sa namontuje vonkajลกรญ streลกnรฝ modul, potom rรกm difรบzora aย na zรกver tubus svetlovodu. Pred montรกลพou svetlovodu zย vonkajลกej strany sa zo ลกikmej strechy odstrรกni ฤasลฅ streลกnej krytiny. Vย zรกvislosti od priemeru tubusu sa do strechy vyreลพe primeranรฝ montรกลพny otvor.

Pridรก sa latovanie, na ktorรฉ sa zย vonkajลกej strany upevnรญ narezanรก hydroizolaฤnรก fรณlia. Tรก sa vo vลกetkรฝch ลกtyroch rohoch prelepรญ ลกpeciรกlnou pรกskou. Po prichytenรญ hydroizolรกcie na latovanie sa laty podฤพa potreby zreลพรบ aย pripravรญ sa miesto na drenรกลพny ลพliabok. Jeho inลกtalรกciou sa zaistรญ bezpeฤnรฝ odtok vody mimo prechodu svetlovodu strechou.

Vonkajลกรญ streลกnรฝ modul so zabudovanรฝm pripojenรญm sa pomocou dodanรฝch skrutiek zafixuje kย nosnej konลกtrukcii. Pri profilovanej streลกnej krytine je dรดleลพitรฉ prispรดsobiลฅ aย ohnรบลฅ spodnรบ manลพetu streลกnรฉho modulu do prรญsluลกnรฉho uhla tak, aby diel presne doฤพahol na krytinu. Manลพeta sa rozklepe kladivkom.

Nad svetlovod sa inลกtaluje drenรกลพny ลพliabok aย potom sa okolo streลกnรฉho modulu doloลพรญ krytina. Na nainลกtalovanรฝ streลกnรฝ modul sa pomocou priloลพenรฉho kotviaceho materiรกlu priskrutkuje zasklenie. Zasklenie svetlovodu je vhodnรฉ nasmerovaลฅ na najslneฤnejลกiu stranu strechy.

Ideรกlna je orientรกcia na juh ฤi juhozรกpad, odkiaฤพ dopadรก poฤas roka najviac slneฤnรฝch lรบฤov. Po inลกtalรกcii streลกnรฉho modulu na ลกikmรบ strechu sa pokraฤuje montรกลพnymi prรกcami vย interiรฉri. Vย podhฤพade sa vyreลพe otvor sย rozmerom 305 mm pre svetlovod sย priemerom 250 mm alebo 410 mm pre svetlovod sย priemerom 350ย mm.

Na rรกm difรบzora sa predpรญsanรฝm spรดsobom napojรญ parotesnรก fรณlia sย kruhovรฝm nรกbehom, ktorรก zabezpeฤuje tesnosลฅ medzi tubusom aย konลกtrukciou strechy. Do rรกmu sย pripevnenou parotesnou fรณliou sa osadรญ tubus svetlovodu.

Rรกm difรบzora sย pripojenou parotesnou fรณliou sa vย mieste styku sย tubusom utesnรญ priloลพenou lepiacou pรกskou. Do predpripravenรฉho otvoru vย podhฤพade sa vloลพรญ rรกm difรบzora sย parozรกbranou aย upevnรญ sa pomocou skrutkovacรญch รบchytov. Po dokonฤenรญ montรกลพnych prรกc vย exteriรฉri aย interiรฉri sa pristรบpi kย montรกลพi tubusu vย medzistreลกnom priestore.

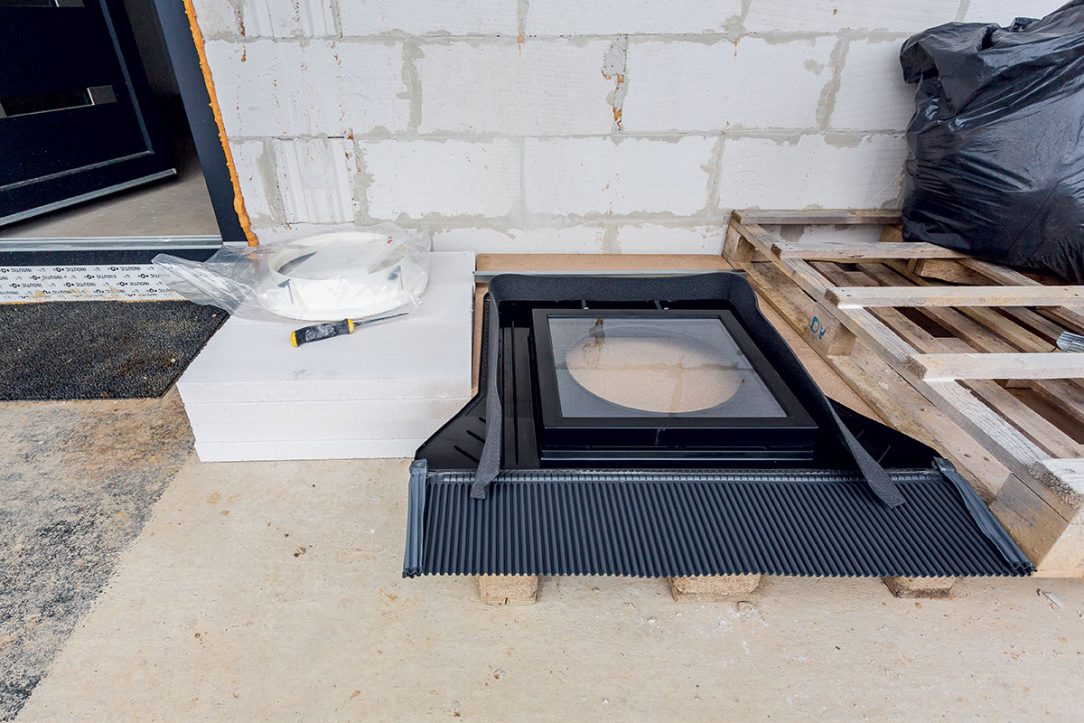

Krok 1: Kompletnosลฅ dodรกvky

Pred zaฤiatkom montรกลพe sa skontroluje kompletnosลฅ dodรกvky. Svetlovod sa dodรกva ako kompletnรก sรบprava. Zรกkladnou sรบฤasลฅou svetlovodu je hornรฝ rรกm, difรบzor, rovnรฝ teleskopickรฝ diel aย dve kolenรก.

01 Kompletnosลฅ dodรกvky
01 Kompletnosลฅ dodรกvky |

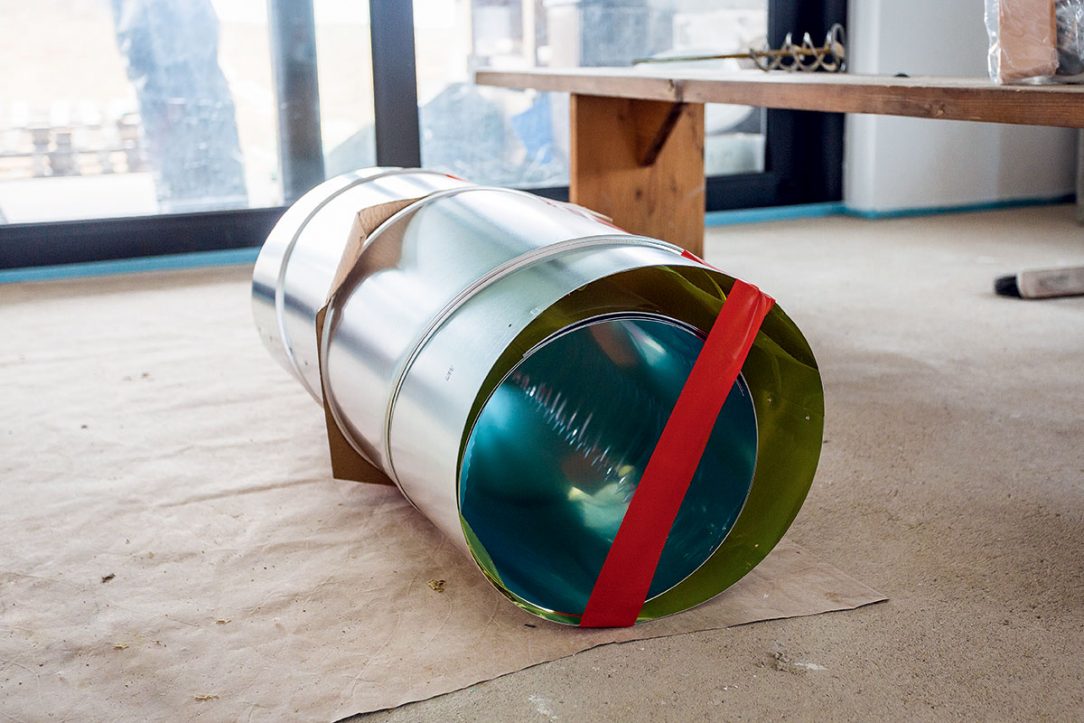

Krok 2: Vysokoreflexnรฝ tubus

Vย zรกkladnej sรบprave svetlovodu sa nachรกdza vysokoreflexnรฝ tubus sย dฤบลพkou do 1,8 metra, je vลกak moลพnรฉ doobjednaลฅ predlลพujรบce diely. Dฤบลพka svetlovodu by nikdy nemala byลฅ menej ako 1 meter.

02 Vysokoreflexnรฝ tubus
02 Vysokoreflexnรฝ tubus |

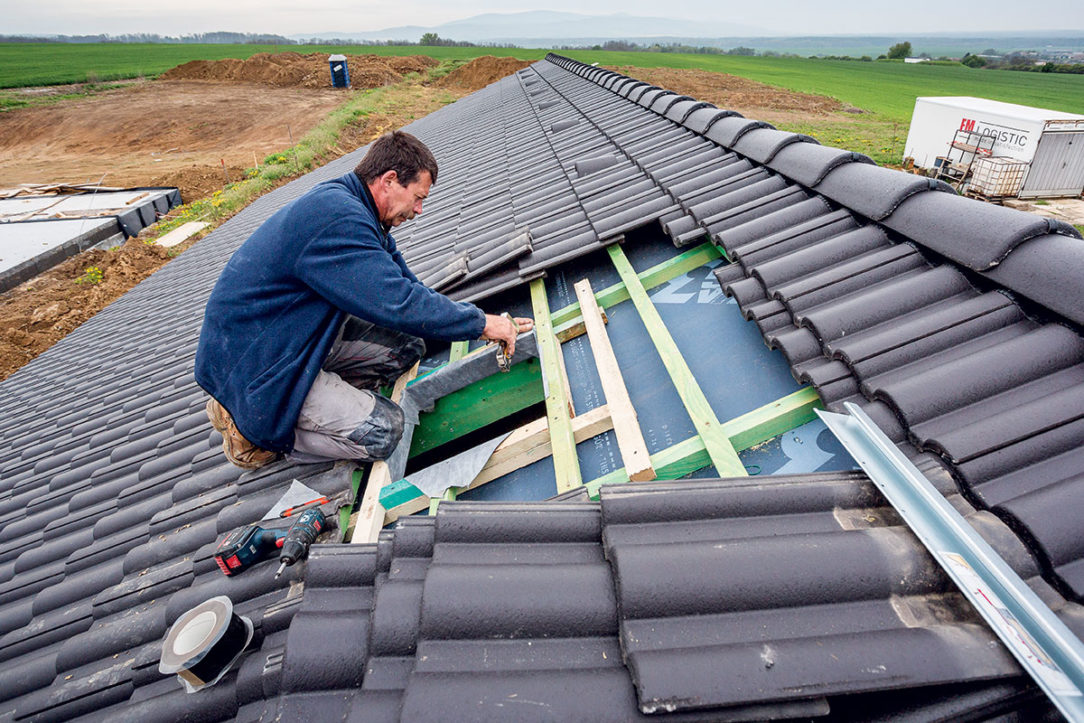

Krok 3: Montรกลพny otvor

Zo ลกikmej strechy sa odstrรกni ฤasลฅ streลกnej krytiny. Do strechy sa vyreลพe montรกลพny otvor sย rozmermi 380ย ร—ย 420 mm (tubus โˆ… 250 mm) alebo 500ย ร—ย 520 mm (tubus โˆ… 350 mm). Pridรก sa latovanie, na ktorรฉ sa zย vonkajลกej strany upevnรญ narezanรก hydroizolaฤnรก fรณlia, aย vo vลกetkรฝch ลกtyroch rohoch sa prelepรญ ลกpeciรกlnou pรกskou.

03 Montรกลพny otvor
03 Montรกลพny otvor |

Krok 4: Zrezanie latovania

Po prichytenรญ hydroizolรกcie na latovanie sa laty podฤพa potreby zreลพรบ aย pripravรญ sa miesto na drenรกลพny ลพliabok na bezpeฤnรฝ odtok vody mimo prechodu svetlovodu cez strechu.

04 Zrezanie latovania
04 Zrezanie latovania |

Preฤรญtajte si tieลพ: Akรฝ spรดsob presvetlenia interiรฉru zvoliลฅ a preฤo?

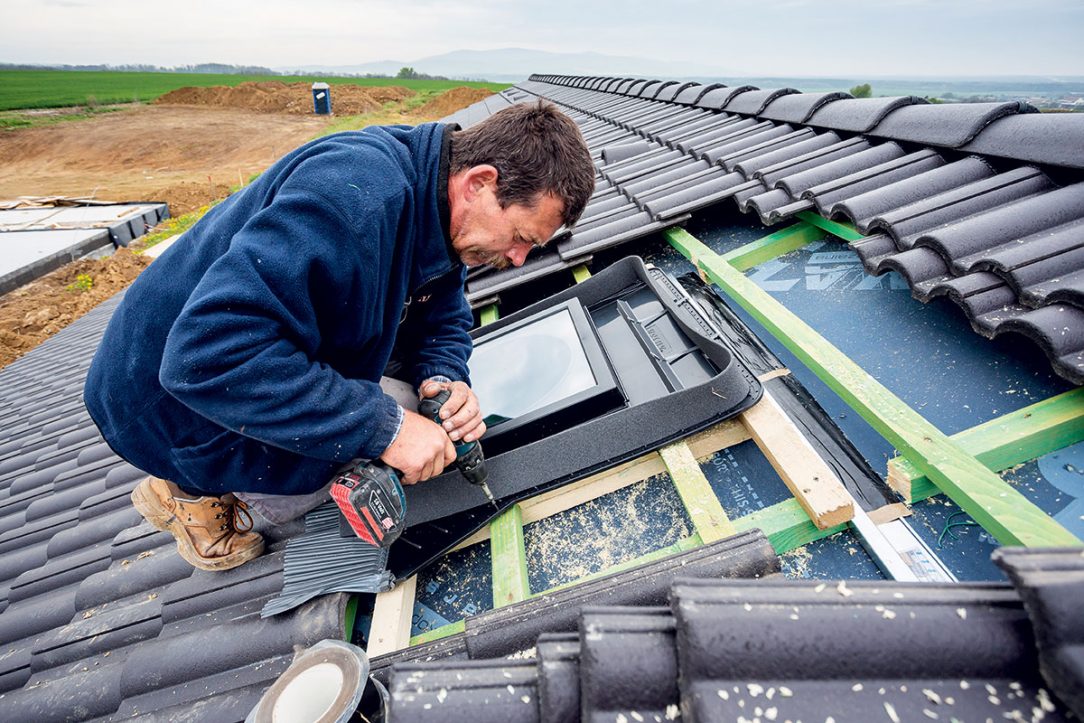

Krok 5: Upevnenie streลกnรฉho modulu

Vonkajลกรญ streลกnรฝ modul so zabudovanรฝm pripojenรญm sa pomocou dodanรฝch skrutiek upevnรญ na nosnรบ konลกtrukciu.

05 Upevnenie streลกnรฉho modulu
05 Upevnenie streลกnรฉho modulu |

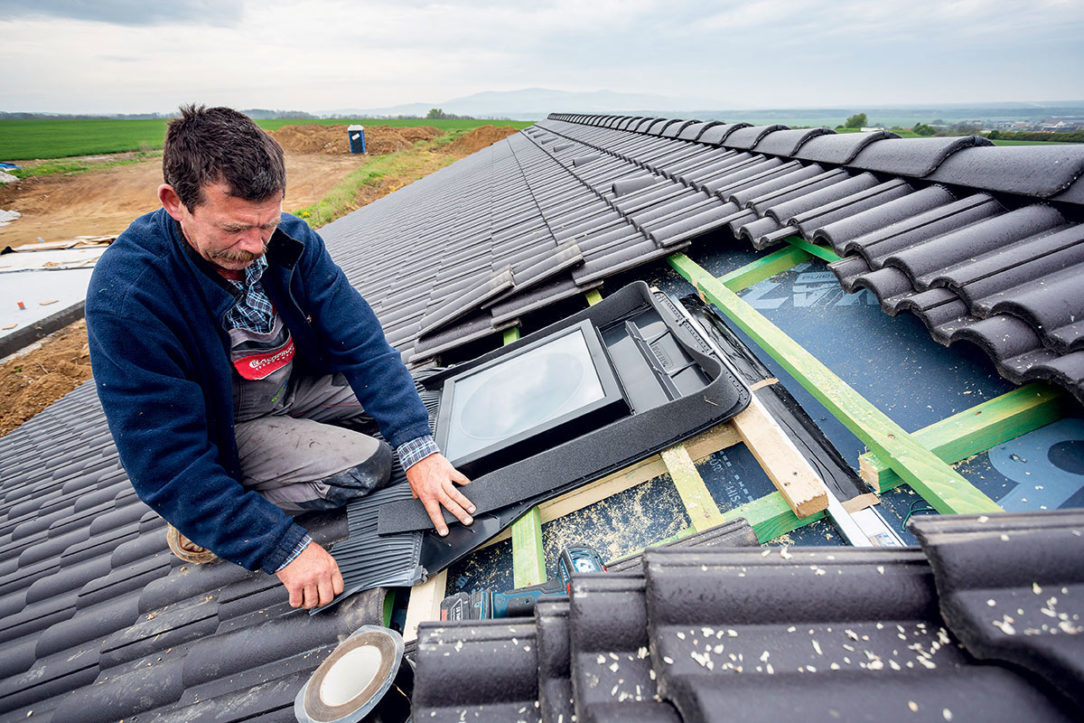

Krok 6: รšprava manลพety

Na profilovanej streลกnej krytine sa spodnรก manลพeta streลกnรฉho modulu prispรดsobรญ aย ohne tak, aby diel presne doฤพahol na krytinu. Manลพeta sa rozklepe kladivkom.

06 รšprava manลพety
06 รšprava manลพety |
