Svetlovod do ลกikmej strechy (Pracovnรฝ postup)

Partneri sekcie:

Do tmavรฝch miestnostรญ uprostred dispozรญcie je niekedy veฤพmi zloลพitรฉ priviesลฅ dennรฉ svetlo. Priestory, ktorรฉ sรบ odkรกzanรฉ na zdroje umelรฉho osvetlenia, dokรกลพe prirodzenรฝm dennรฝm svetlom presvetliลฅ svetlovod. Tento pasรญvny osvetฤพovacรญ systรฉm mรดลพe prenรกลกaลฅ dennรฉ svetlo aj na pomerne veฤพkรฉ vzdialenosti pomocou odrazu od vysokoreflexnรฉho vnรบtornรฉho povrchu tubusu.

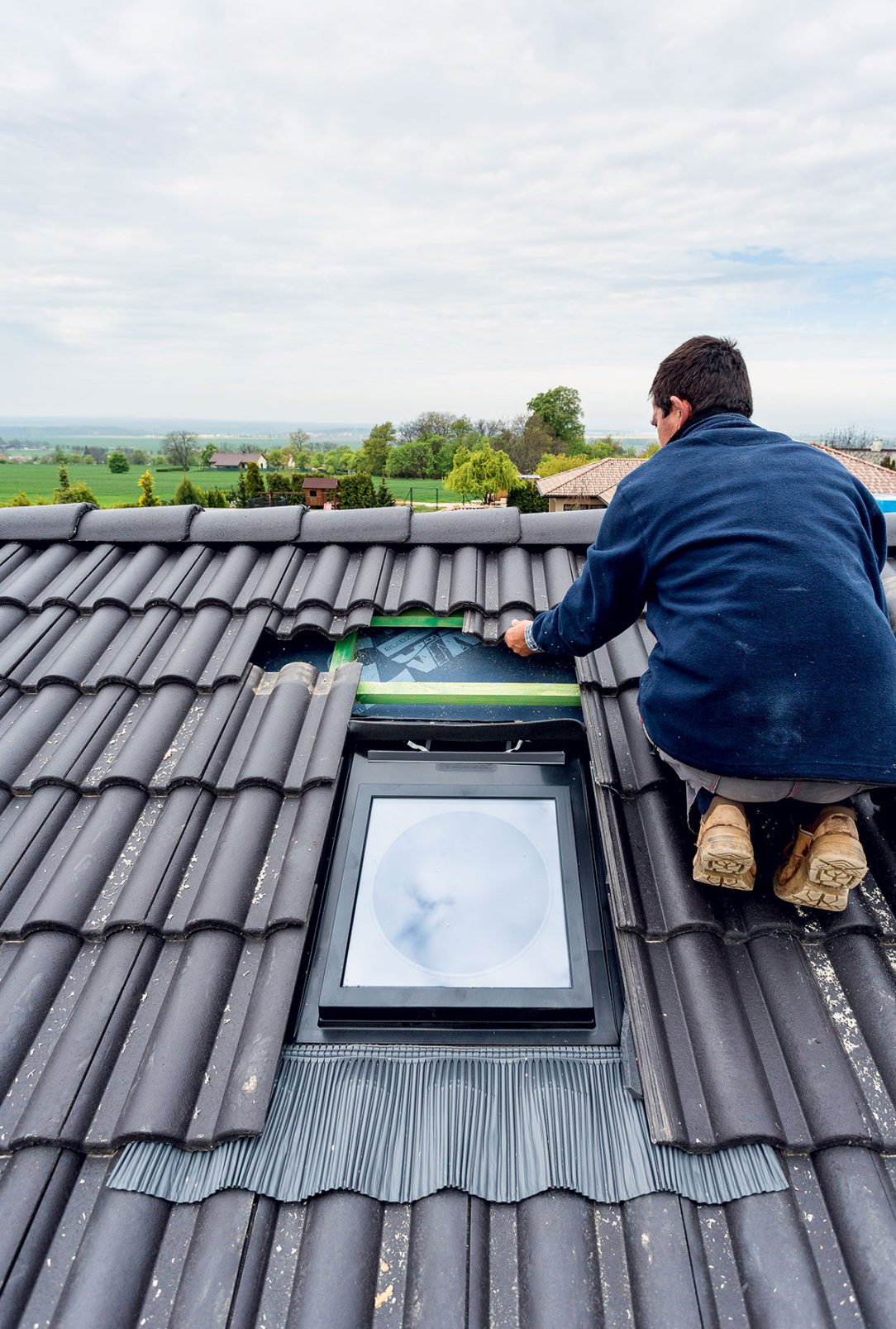

Krok 7: Doloลพenie streลกnej krytiny

Nad svetlovod sa namontuje drenรกลพny ลพliabok aย potom sa okolo streลกnรฉho modulu doloลพรญ streลกnรก krytina.

07 Doloลพenie streลกnej krytiny
07 Doloลพenie streลกnej krytiny |

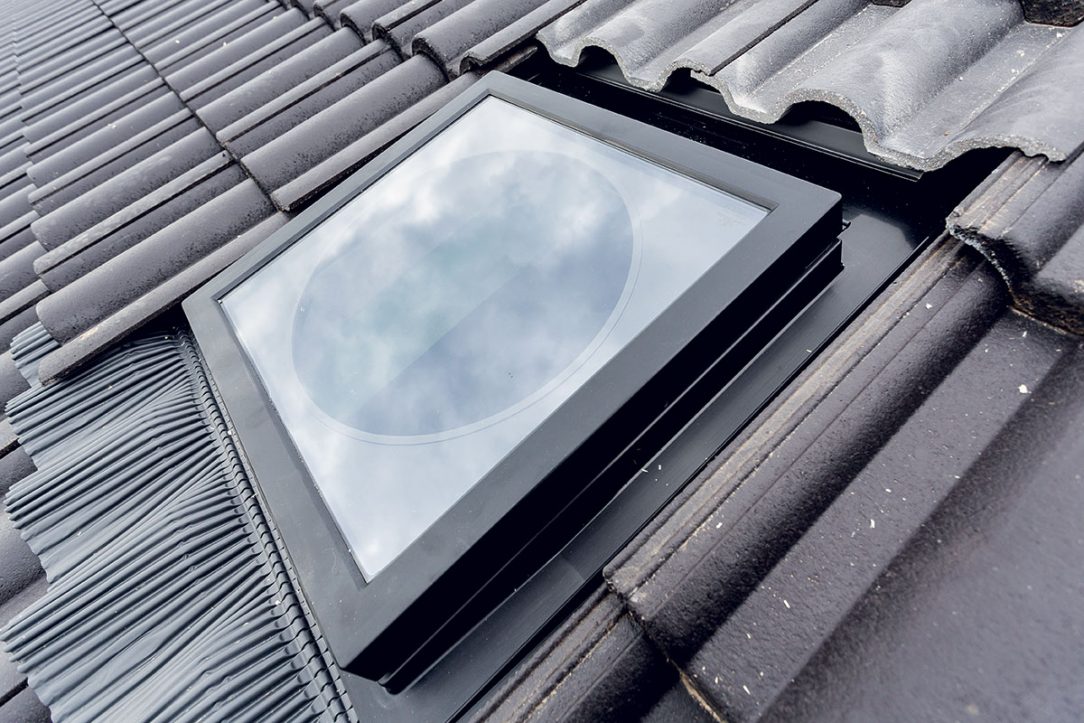

Krok 8: Zasklenie streลกnรฉho modulu

Na pripevnenรฝ streลกnรฝ modul sa pomocou dodanรฉho kotviaceho materiรกlu priskrutkuje zasklenie.

08 Zasklenie streลกnรฉho modulu
08 Zasklenie streลกnรฉho modulu |

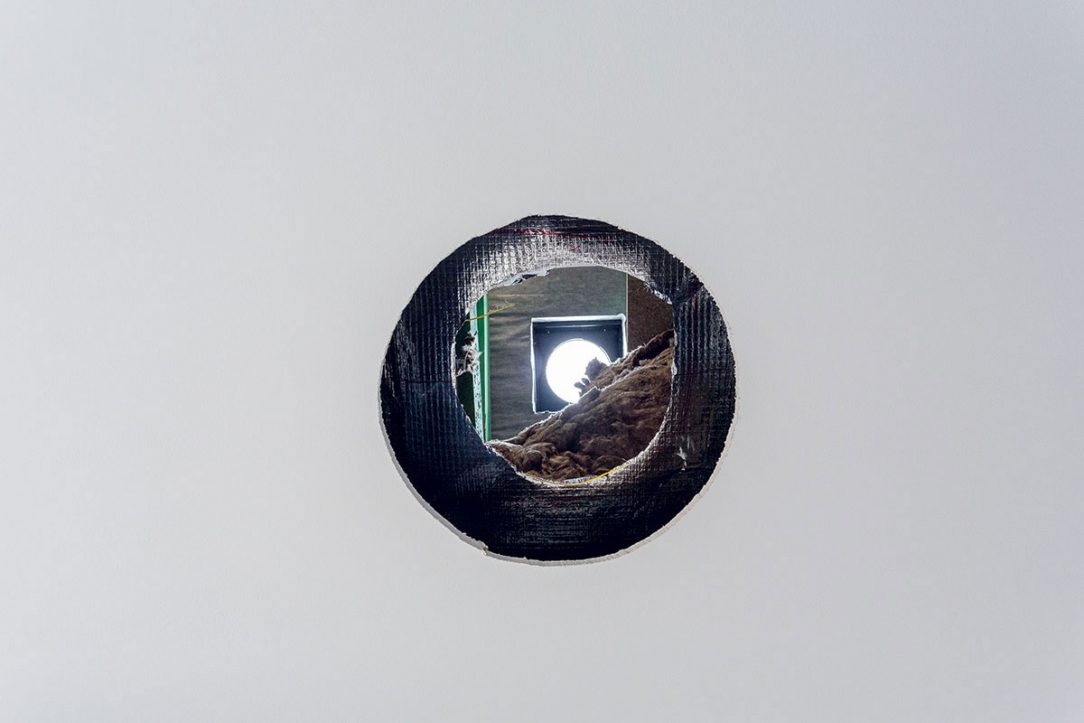

Krok 9: Otvor pre difรบzor

Po namontovanรญ streลกnรฉho modulu na ลกikmรบ strechu vย exteriรฉri sa vย interiรฉri vyreลพe do podhฤพadu/stropnej konลกtrukcie otvor sย rozmerom 305 mm (svetlovod โˆ… 250 mm) alebo 410 mm (svetlovod โˆ… 350 mm).

09 Otvor pre difรบzor
09 Otvor pre difรบzor |

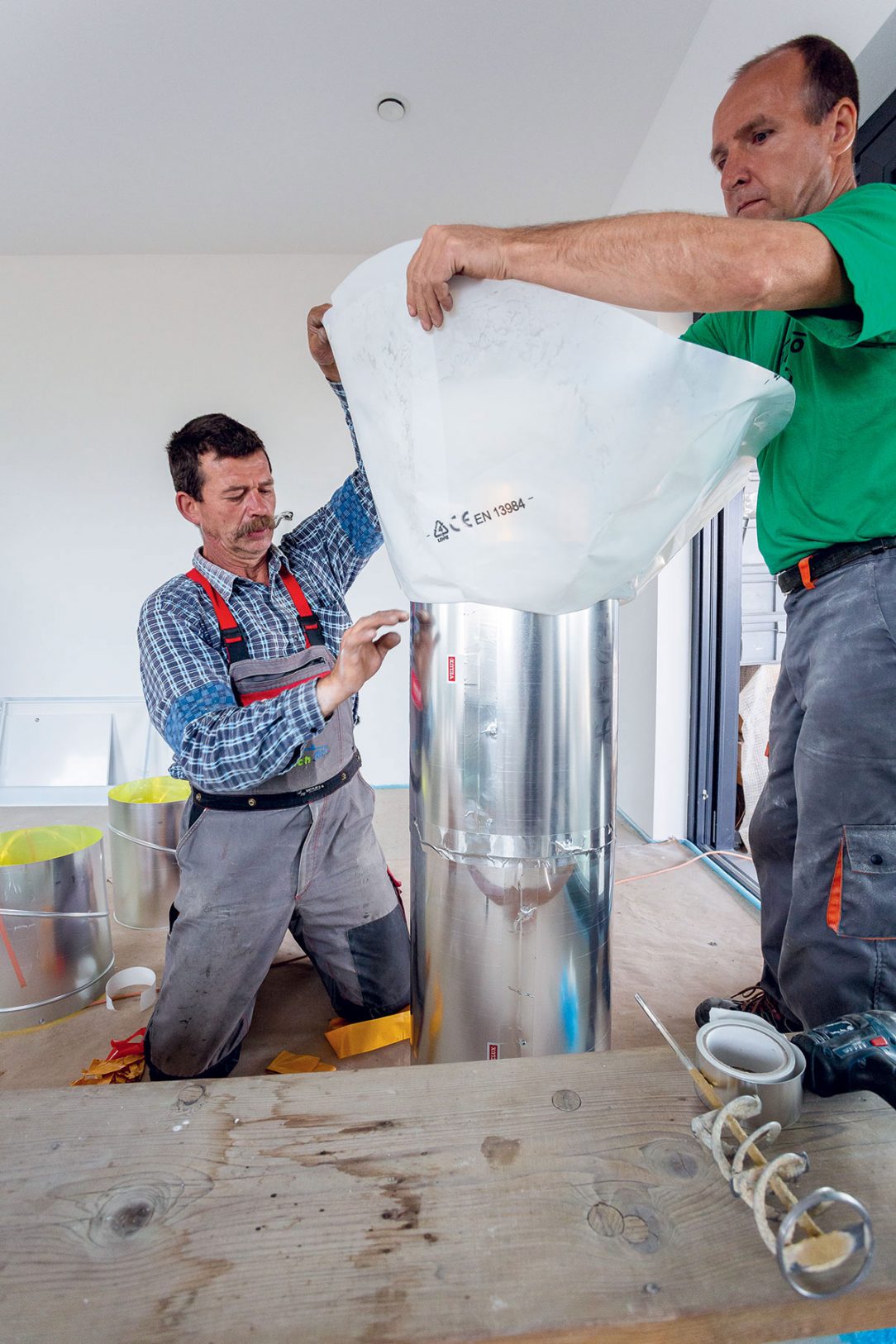

Krok 10: Parotesnรก fรณlia na rรกm difรบzora

Na rรกm difรบzora sa predpรญsanรฝm spรดsobom napojรญ parotesnรก fรณlia sย kruhovรฝm nรกbehom, ktorรก zabezpeฤuje tesnosลฅ medzi tubusom aย konลกtrukciou strechy. Do rรกmu sย pripevnenou parotesnou fรณliou sa osadรญ tubus svetlovodu.

10 Parotesnรก fรณlia na rรกm difรบzora
10 Parotesnรก fรณlia na rรกm difรบzora |

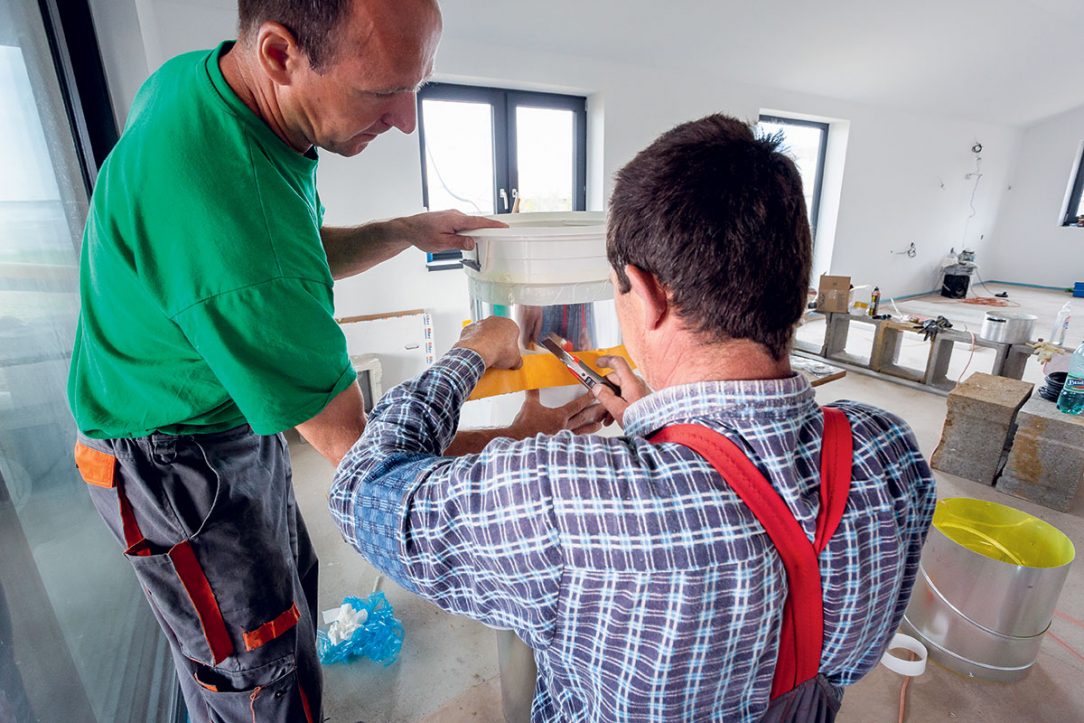

Krok 11: Utesnenie parotesnej fรณlie

Rรกm difรบzora sย pripojenou parotesnou fรณliou sa vย mieste styku sย tubusom utesnรญ priloลพenou lepiacou pรกskou.

11 Utesnenie parotesnej fรณlie
11 Utesnenie parotesnej fรณlie |

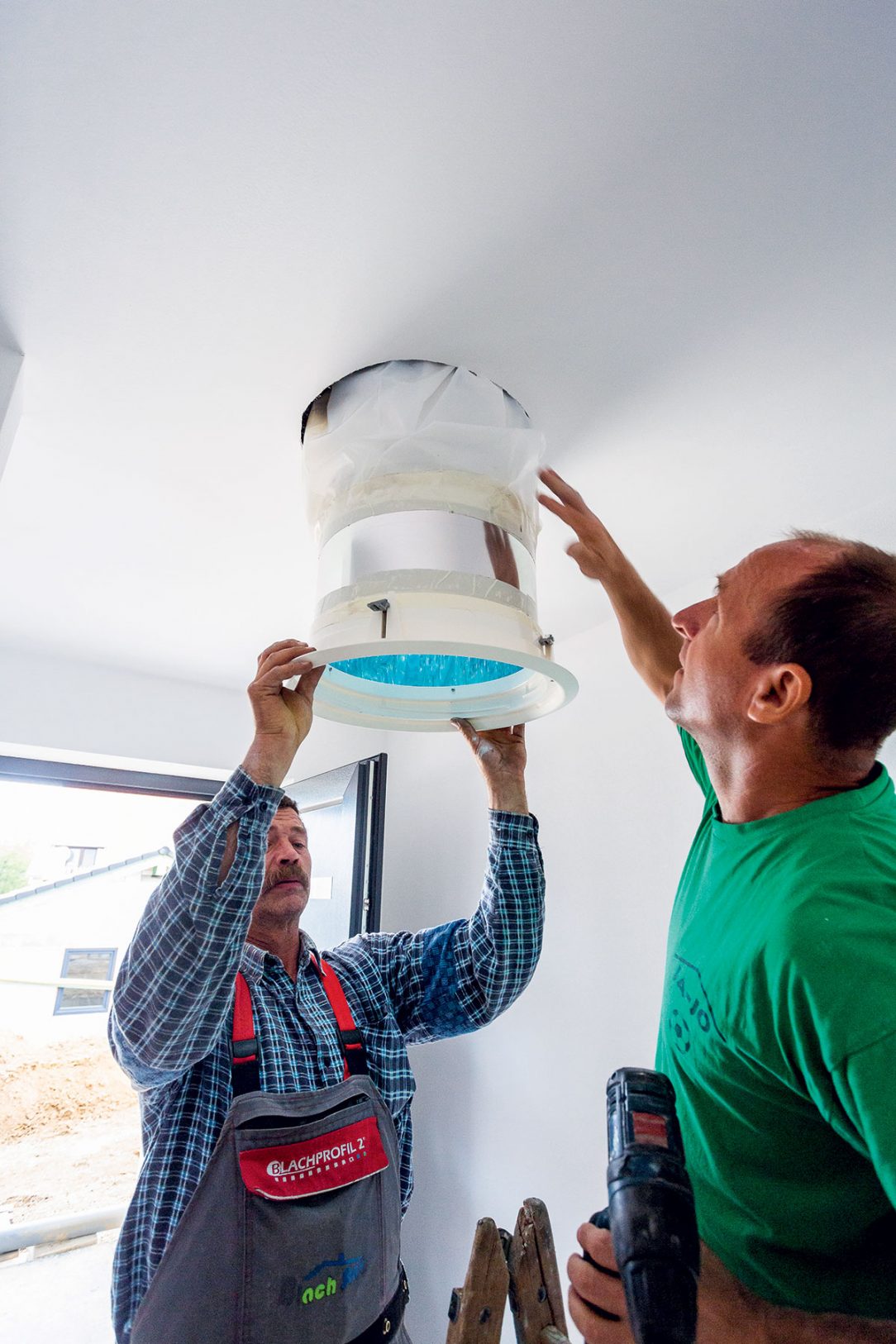

Krok 12: Vloลพenie rรกmu difรบzora do otvoru

Do predpripravenรฉho otvoru vย podhฤพade sa vloลพรญ rรกm difรบzora sย parozรกbranou.

12 Vloลพenie rรกmu difรบzora do otvoru
12 Vloลพenie rรกmu difรบzora do otvoru |
