Svetlovod do ลกikmej strechy (Pracovnรฝ postup)

Partneri sekcie:

Do tmavรฝch miestnostรญ uprostred dispozรญcie je niekedy veฤพmi zloลพitรฉ priviesลฅ dennรฉ svetlo. Priestory, ktorรฉ sรบ odkรกzanรฉ na zdroje umelรฉho osvetlenia, dokรกลพe prirodzenรฝm dennรฝm svetlom presvetliลฅ svetlovod. Tento pasรญvny osvetฤพovacรญ systรฉm mรดลพe prenรกลกaลฅ dennรฉ svetlo aj na pomerne veฤพkรฉ vzdialenosti pomocou odrazu od vysokoreflexnรฉho vnรบtornรฉho povrchu tubusu.

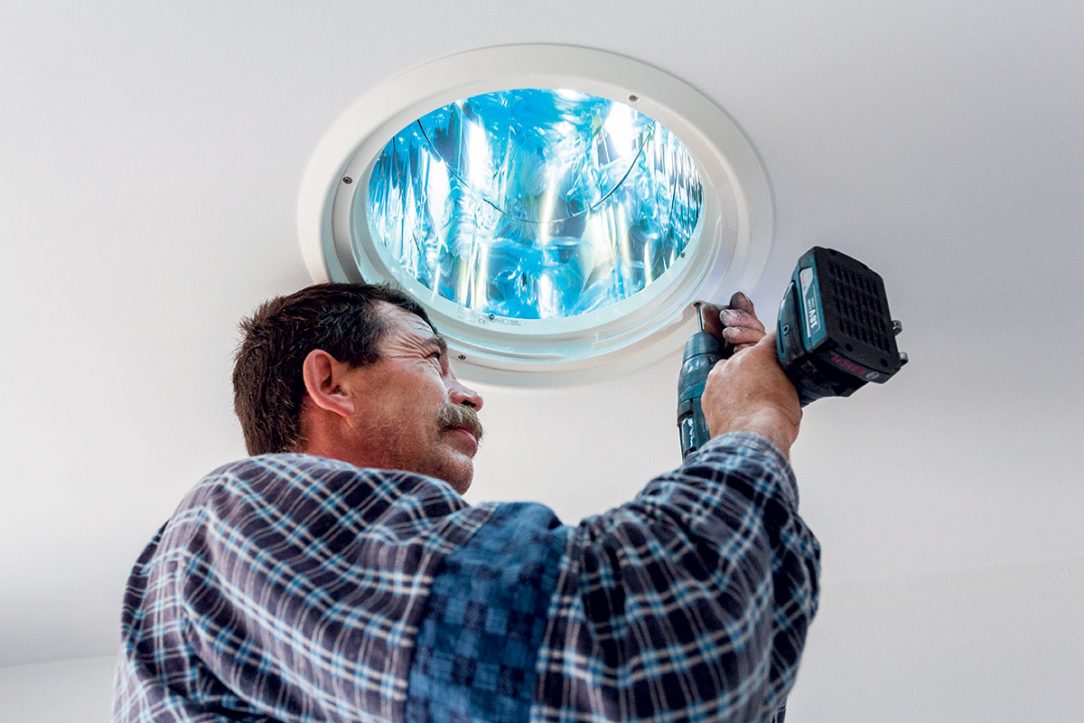

Krok 13: Pripevnenie rรกmu difรบzora

Rรกm difรบzora vloลพenรฝ do otvoru sa upevnรญ pomocou skrutkovacรญch รบchytov.

13 Pripevnenie rรกmu difรบzora
13 Pripevnenie rรกmu difรบzora |

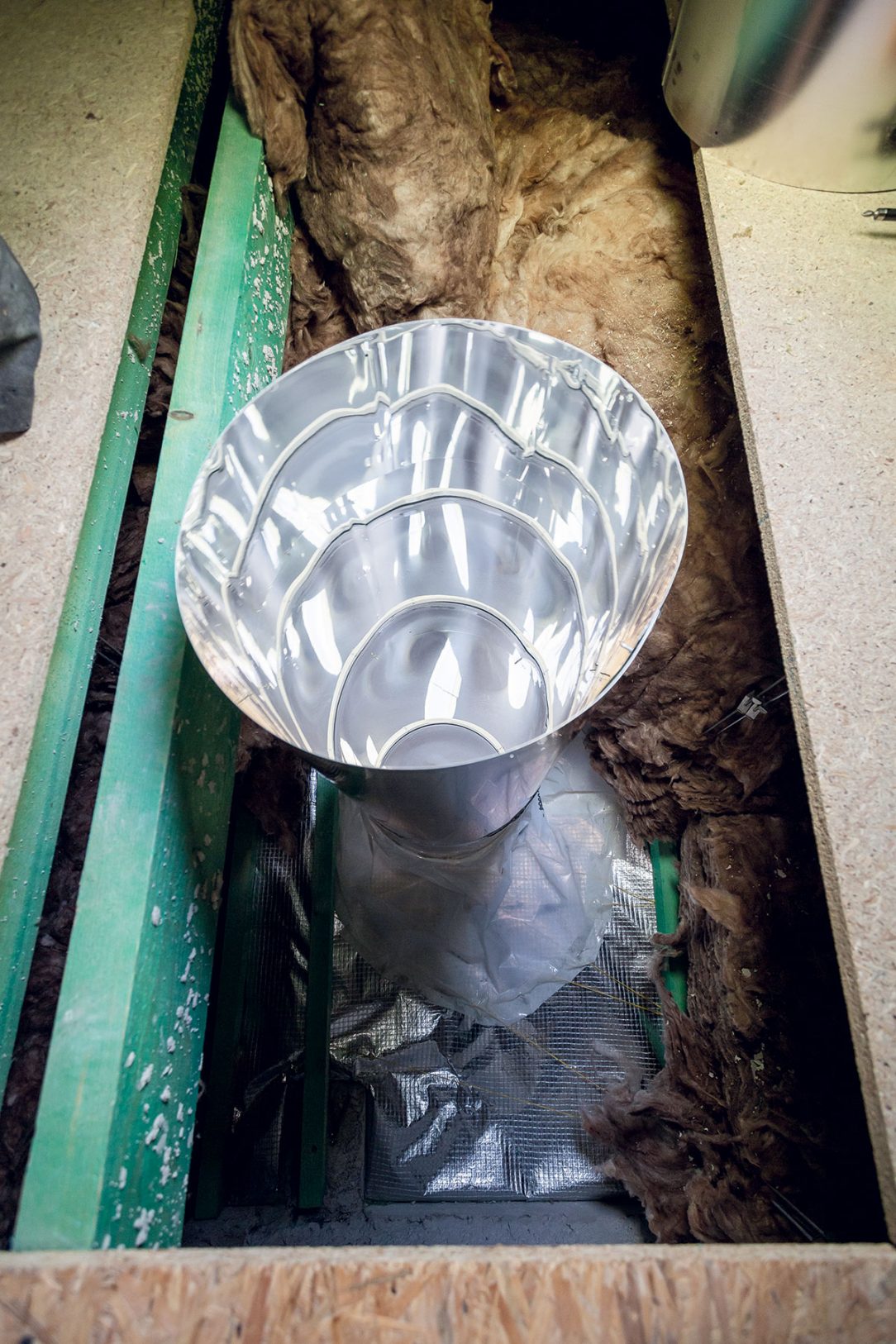

Krok 14: Parozรกbrana svetlovodu aย strechy

Po dokonฤenรญ montรกลพnych prรกc vย exteriรฉri aย interiรฉri sa pristรบpi kย montรกลพi tubusu vย medzistreลกnom priestore. Parozรกbrana svetlovodu sa prepojรญ sย parozรกbranou vย streลกnej konลกtrukcii.

14 Parozรกbrana svetlovodu a strechy
14 Parozรกbrana svetlovodu a strechy |

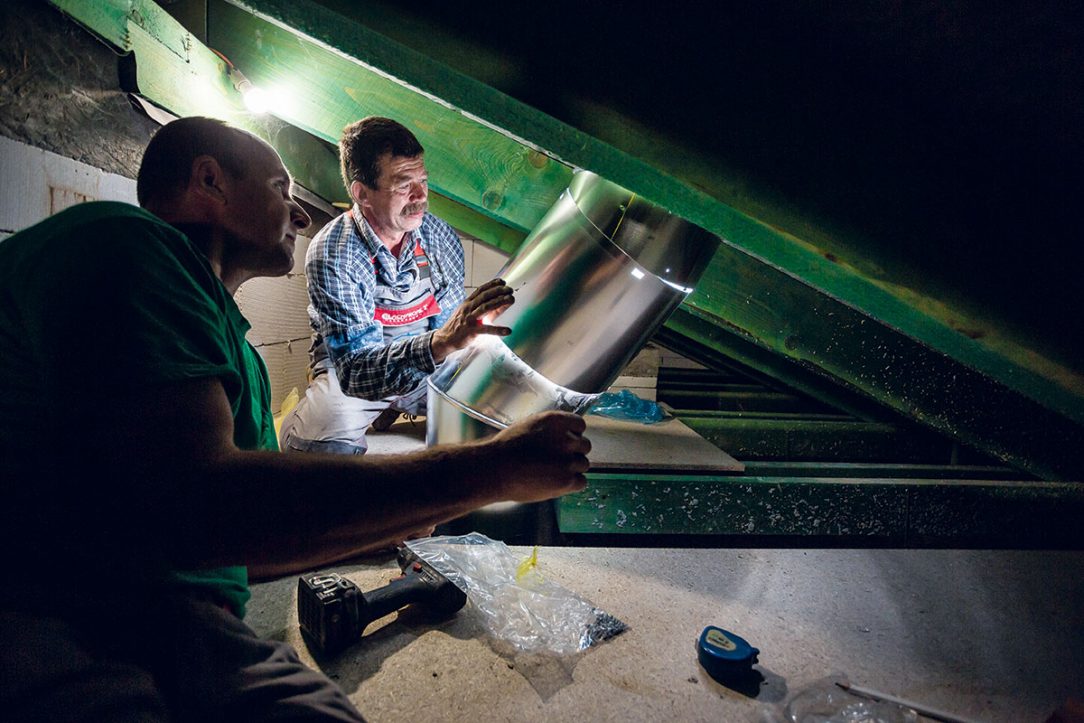

Krok 15: Spojenie dielov tubusu

Pred montรกลพou tubusu vย medzistreลกnom priestore sa zย jehoย vnรบtornej ฤasti odstrรกni ochrannรก fรณlia. Jednotlivรฉ diely tubusu sa navzรกjom pospรกjajรบ (vzรกjomnรฉ prekrytie min. 30 mm) jednoduchรฝm klik systรฉmom do poลพadovanej dฤบลพky. Tubus sa napojรญ do rรกmu na streche, kde sa zafixuje, aย prepojรญ sa sย otvorom vย interiรฉri.

15 Spojenie dielov tubusu
15 Spojenie dielov tubusu |

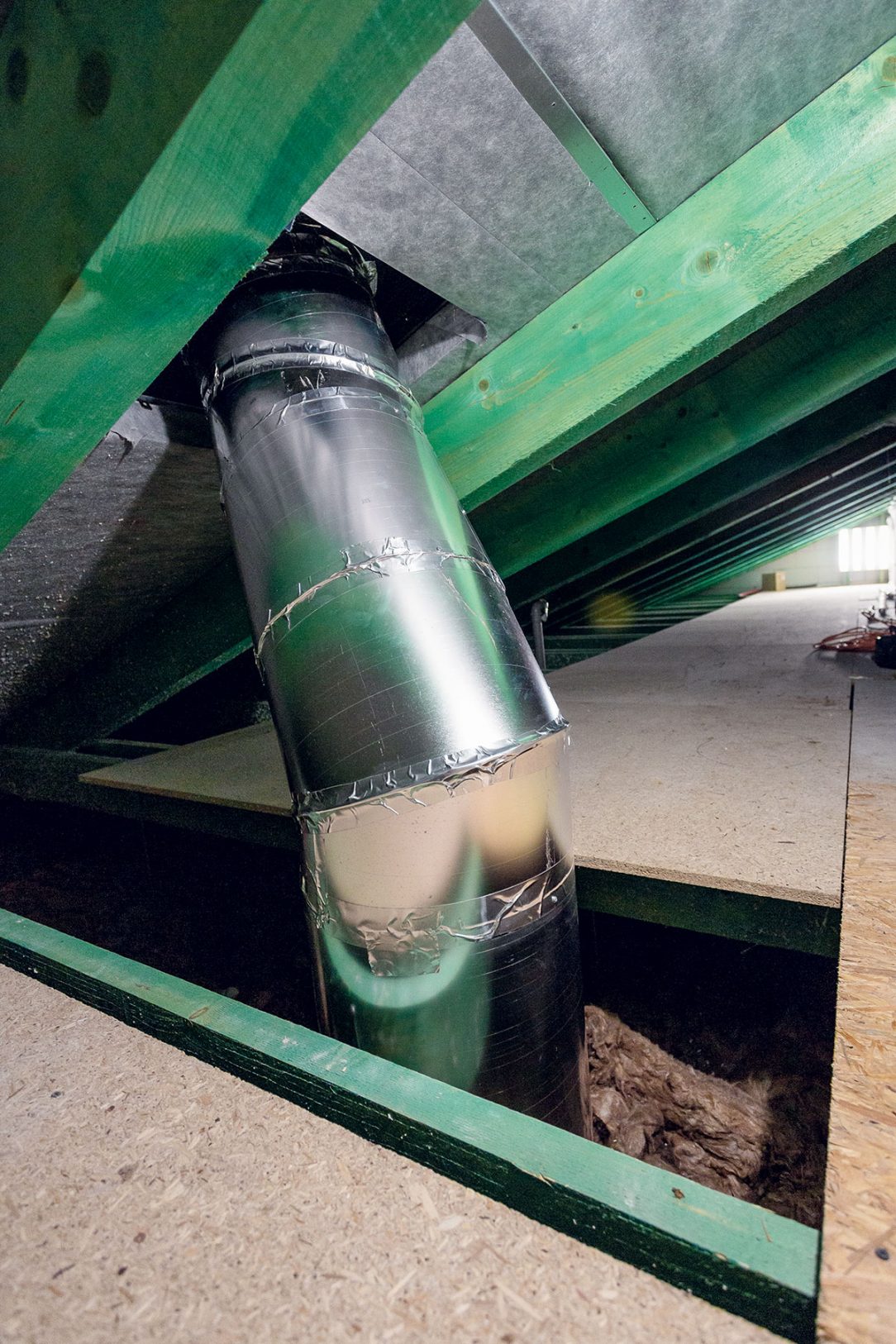

Krok 16: Prelepenie spojov tubusu

Vลกetky spoje tubusu sa prelepia ลกpeciรกlnou hlinรญkovou tesniacou pรกskou, nevyhnutnou na sprรกvne fungovanie svetlovodu.

16 Prelepenie spojov tubusu
16 Prelepenie spojov tubusu |

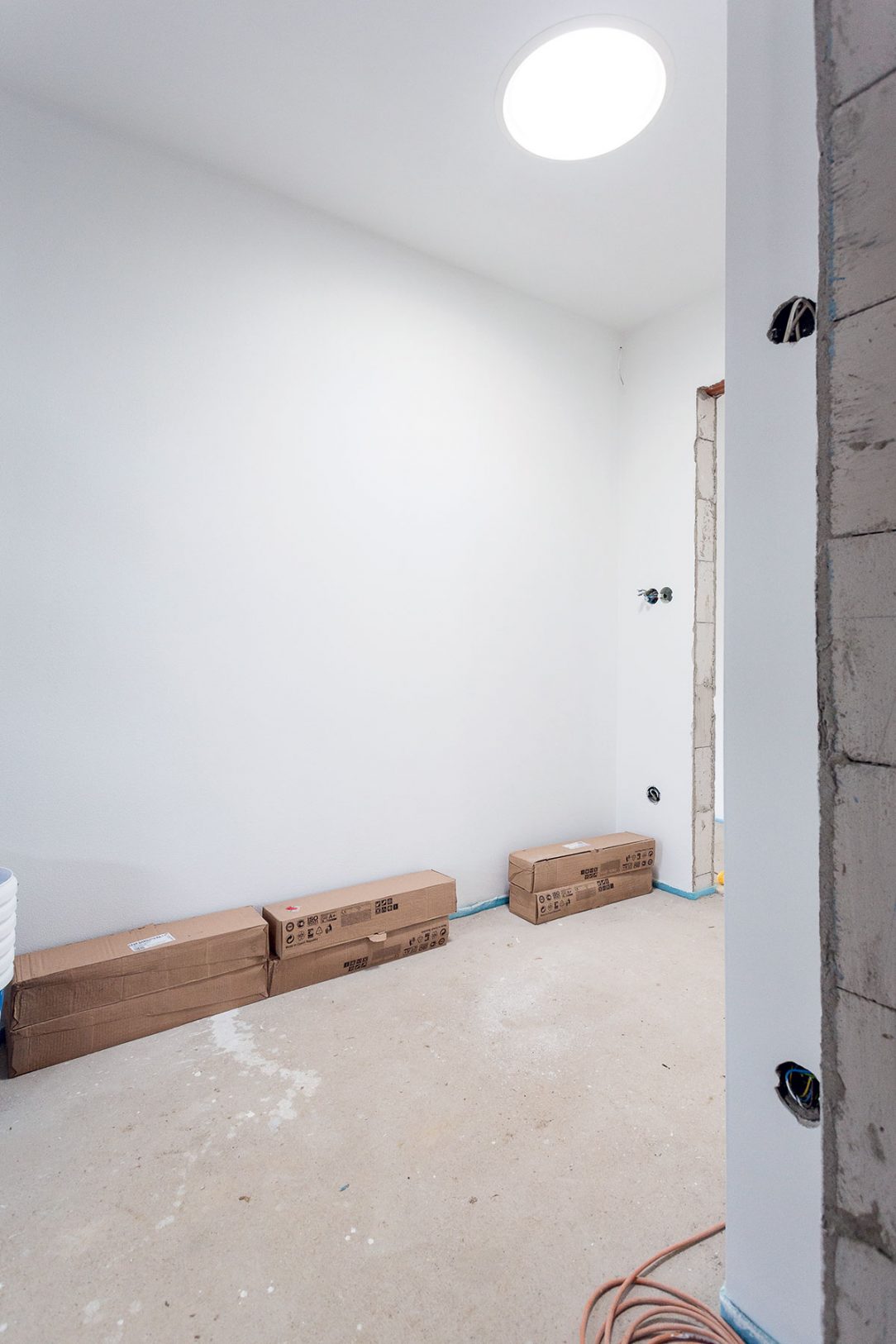

Krok 17: Nasadenie akrylรกtovรฉho dvojskla

Na zรกver montรกลพe sa do plastovรฉho rรกmu difรบzora vย interiรฉri nasadรญ akrylรกtovรฉ dvojsklo, ฤรญm sa vytvorรญ hermeticky uzatvorenรฝ tubus.

17 Nasadenie akrylรกtovรฉho dvojskla
17 Nasadenie akrylรกtovรฉho dvojskla |

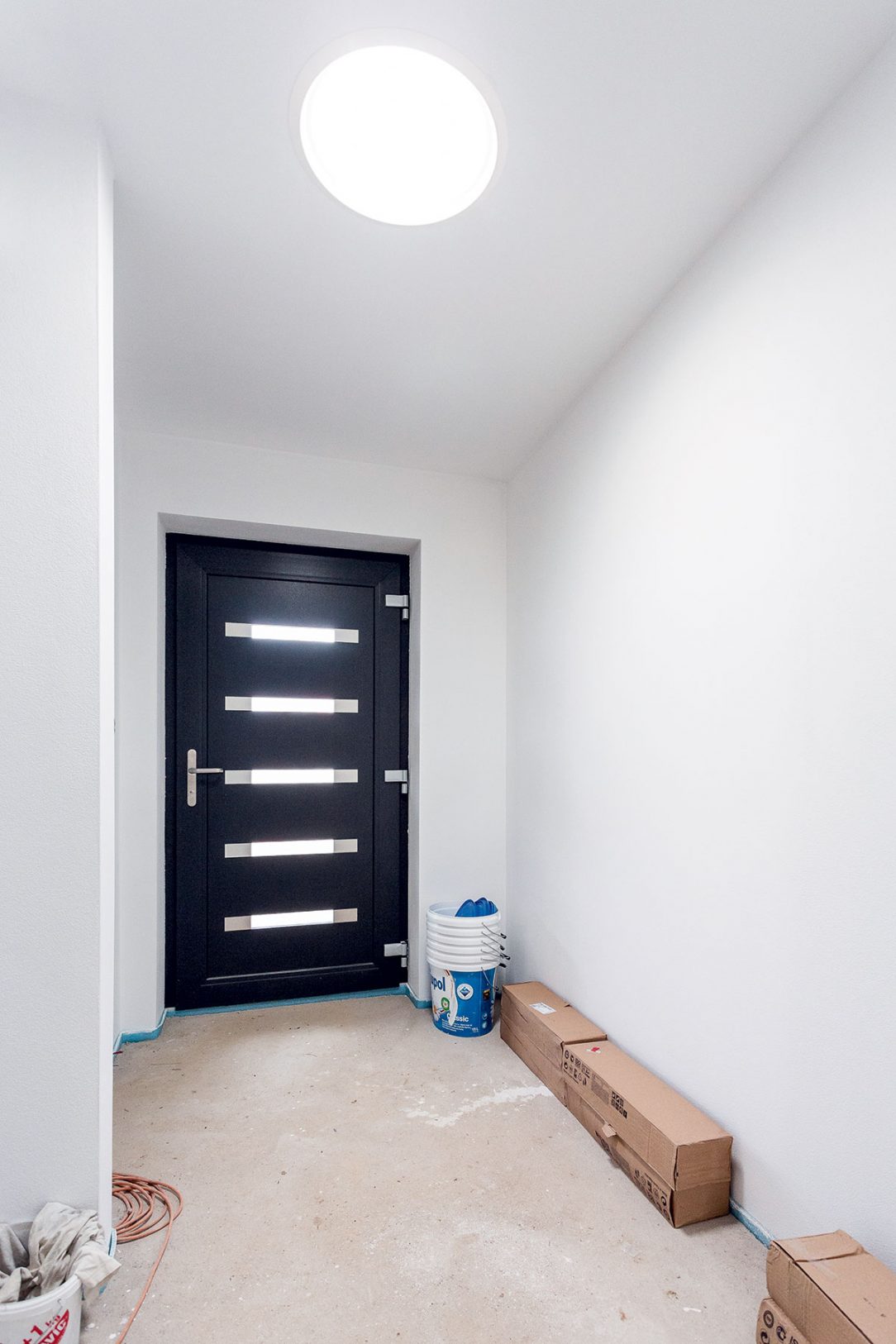

Krok 18: Namontovanรฝ svetlovod

Sprรกvne namontovanรฝ svetlovod dokรกลพe dennรฝm svetlom intenzรญvne presvetliลฅ akรบkoฤพvek miestnosลฅ, aย to aj poฤas zamraฤenรฝch dnรญ ฤi vย zime pri rovnomerne zatiahnutej oblohe.

18 Namontovanรฝ svetlovod
18 Namontovanรฝ svetlovod |



Text: spracovanรฉ zย podkladov firmy Velux
Foto: Velux

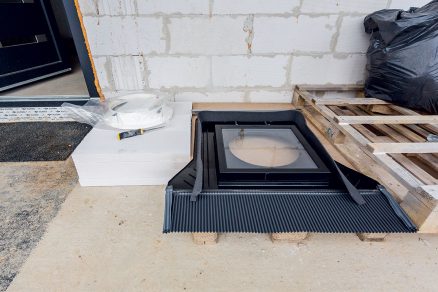

01 Kompletnosลฅ dodรกvky

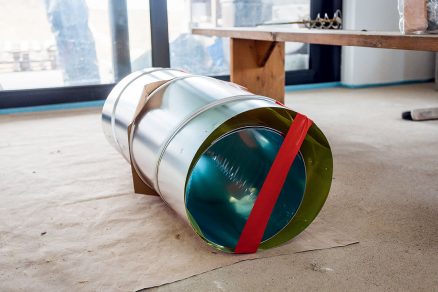

02 Vysokoreflexnรฝ tubus
03 Montรกลพny otvor

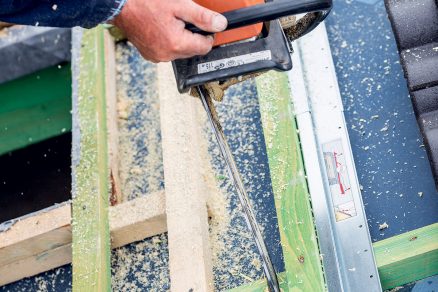

04 Zrezanie latovania

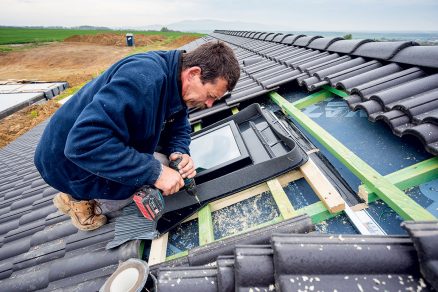

05 Upevnenie streลกnรฉho modulu
06 รšprava manลพety

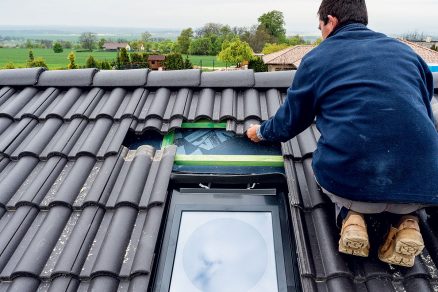

07 Doloลพenie streลกnej krytiny

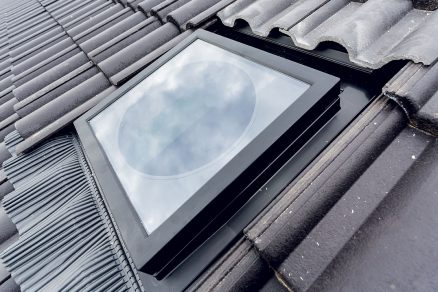

08 Zasklenie streลกnรฉho modulu

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 3/2019.
