Svetlovod je jednรฝm zย osvetฤพujรบcich prvkov, ktorรฉ privรกdzajรบ do interiรฉru prirodzenรฉ dennรฉ svetlo. Je sรบฤasลฅou obvodovรฉho plรกลกลฅa, pretoลพe spรกja exteriรฉrovรฉ podmienky sย interiรฉrovรฝmi. Zย hฤพadiska dennรฉho osvetlenia pozitรญvne ovplyvลˆuje vnรบtornรฉ prostredie, aย preto je dรดleลพitรฉ zabezpeฤiลฅ, aby jeho zabudovanie nebolo problรฉmovรฝm detailom vย obvodovom plรกลกti. Ak sa svetlovod navyลกe pouลพije vย horskej oblasti, musia sa zohฤพadniลฅ extrรฉmne vonkajลกie podmienky.

01janeckova big image
04janeckova big image
03janeckova big image
02janeckova big image
zateplovanie striech v pracovnych etapach a suvisiace poruchy 7096 big image
Pri nรกvrhu streลกnej konลกtrukcie vย horskej oblasti sรบ zรกvรคznรฉ zadรกvacie podmienky pre veฤพmi nรญzke vonkajลกie teploty aย sรบvislรก vrstva zbehnutia. Svetlovod, ktorรฝ je sรบฤasลฅou streลกnej konลกtrukcie, sa takisto musรญ prispรดsobiลฅ tรฝmto podmienkam. Aby sa dennรฉ svetlo dostรกvalo do interiรฉru, kopula nesmie byลฅ zakrytรก vrstvou snehu. Tomu moลพno zย vรคฤลกej ฤasti predรญsลฅ vysadenรญm kopuly nad streลกnรบ rovinu. Tรฝm sa vลกak vonkajลกรญm podmienkam vystavรญ aj samotnรฝ tubus svetlovodu, ktorรฝ nie je navrhnutรฝ pre extrรฉmne podmienky. Preto sa musรญ zabezpeฤiลฅ tak, aby na jeho povrchu nevznikla kondenzรกcia aย netvorili sa nebezpeฤnรฉ plesne.

Pรดvodnรฝ rieลกenรฝ detail svetlovodu
Navrhovanรฝ svetlovod je urฤenรฝ na zabudovanie vย horskej oblasti, preto sรบ okrajovรฝmi podmienkami vonkajลกia uvaลพovanรก teplota te = โ€“20,0 ยฐC, hodnota tepelnรฉho odporu pri prechode tepla zodpovedajรบca vonkajลกiemu prostrediu nad 1โ€ฏ000 m n. m.

Rs,โ€‰h,โ€‰e = 0,03 (m2โ€‰.โ€‰K)/W, relatรญvna vlhkosลฅ vzduchu r = 84โ€ฏ% aย sรบฤiniteฤพ prechodu vodnej pary Rh,โ€‰p,โ€‰iย = 10โ€‰.โ€‰10โ€“9 s/m. Svetlovod mรก priemer d = 320 mm aย presahuje streลกnรบ konลกtrukciu oย 500 mm. Kopula svetlovodu je vyrobenรก zย kriลกtรกฤพovรฉho skla aย stropnรฝ difรบzor zย polymetylmetakrylรกtu. Tubus je vyrobenรฝ zย hlinรญka, na ktorom sa nachรกdza vysoko odrazovรก fรณlia. Zadรกvacie podmienky pre rekreaฤnรบ budovu zodpovedajรบ konkrรฉtnej realizรกcii vย ล pindlerovom Mlyne. Konลกtrukcia svetlovodu je dostatoฤne ukotvenรก, aby odolala predovลกetkรฝm zaลฅaลพeniu snehom, ale aj vetrom. Vย detaile napojenia svetlovodu aย konลกtrukcie strechy sa pouลพila hydroizolรกcia. Svetlovod je zabudovanรฝ do streลกnej konลกtrukcie (obr. 1, ฤพavรก polovica) sย touto skladbou:

  • oceฤพovรฝ ลพiarovo pozinkovanรฝ plech sย ochrannou vrstvou 0,7 mm;
  • ลกtruktรบrovanรก deliaca vrstva 8 mm;
  • debnenie (OSB doska do vonkajลกieho prostredia) 25 mm;
  • kontralata sย tesniacou pรกskou, vzduchovรก medzera 60 mm;
  • poistnรก hydroizolรกcia, vodotesnรฉ prostredie 1 mm;
  • tepelnรก izolรกcia โ€“ PUR pena 60 mm;
  • tepelnรก izolรกcia โ€“ minerรกlna vlna medzi krokvami 180 mm;
  • parotesnรก fรณlia 1 mm;
  • tepelnรก izolรกcia โ€“ minerรกlna vlna pod krokvami 60 mm;
  • SDK dosky 2 ร— 12,5 mm, spolu 25 mm.

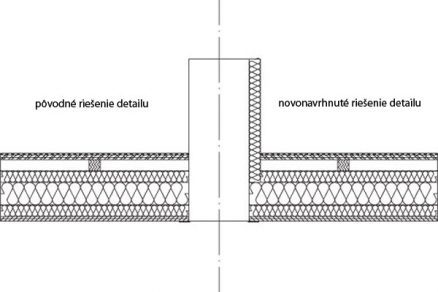

Obr. 1ย  Detail zabudovania svetlovodu: vฤพavo pรดvodnรฉ rieลกenie, vpravo novonavrhnutรฝ stav sย tepelnou izolรกciou sย hrรบbkou 60 mm

Navrhnutรฉ rieลกenie detailu svetlovodu
Hlavnou รบlohou bolo zamedziลฅ kondenzรกcii vodnej pary na povrchu svetlovodu, ktorรก mohla zaprรญฤiniลฅ vznik nebezpeฤnรฝch plesnรญ. Rieลกenรญm problรฉmu je zateplenie tubusu svetยญlovodu nad streลกnou rovinou. Preto sa realiยญzovalo niekoฤพko modelov uvedenรฉho typu svetlovodov vย danรฝch okrajovรฝch podmienยญkach aย konkrรฉtnej skladby streลกnej konลกtrukยญcie sย rozliฤnรฝmi hrรบbkami izolรกcie tubusu svetlovodu. Ako optimรกlny variant vyลกla hrรบbka tepelnej izolรกcie tubusu 60 mm po obvode svetlovodu (obr.โ€ฏ1, pravรก polovica). Konลกtrukcia svetlovodu je ukotvenรก tak, aby odolala predovลกetkรฝm zaลฅaลพeniu snehom, ale aj vetrom. Vย detaile napojenia svetlovodu aย konลกtrukcie strechy sa pouลพila hydroizolรกcia. Tepelno-vlhkostnรฉ posรบdenie sa realizovalo pomocou poฤรญtaฤovรฉho programu AREA (autorom programu je doc. Dr. Ing. Zbynฤ›k Svoboda, ฤŒVUT vย Prahe). Vรฝsledky sรบ znรกzornenรฉ na obr. 2 aลพ 4, na ktorรฝch sa na porovnanie uvรกdza vย ฤพavej ฤasti pรดvodnรฉ rieลกenie aย vย pravej ฤasti novonavrhnutรฉ rieลกenie detailu svetlovodu.

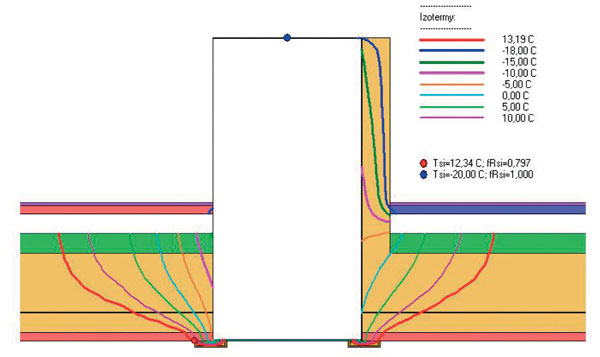

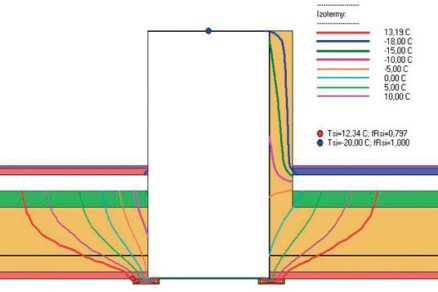

Obr. 2ย  Vรฝstup zย programu AREA โ€“ priebeh izoteriem: vฤพavo pรดvodnรฉ rieลกenie, vpravo novonavrhnutรฝ stav sย tepelnou izolรกciou sย hrรบbkou 60 mm

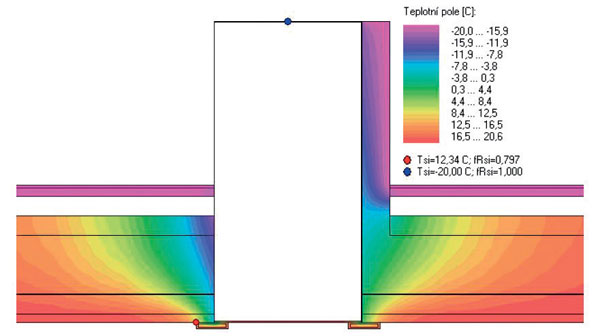

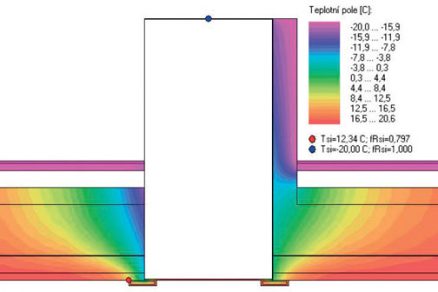

Obr. 3ย  Vรฝstup zย programu AREA โ€“ teplotnรฉ pole: vฤพavo pรดvodnรฉ rieลกenie, vpravo novonavrhnutรฝ stav sย tepelnou izolรกciou sย hrรบbkou 60 mm

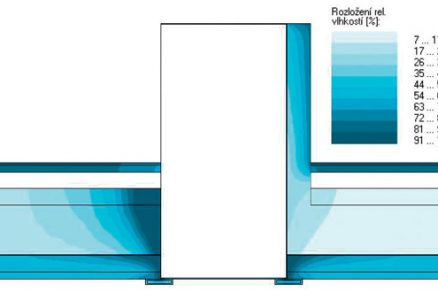

Obr. 4ย  Vรฝstup zย programu AREA โ€“ vlhkostnรฉ pole: vฤพavo pรดvodnรฉ rieลกenie, vpravo novonavrhnutรฝ stav sย tepelnou izolรกciou sย hrรบbkou 60 mm

Zรกver
Ak sa mรก svetlovod pouลพiลฅ vย horskej oblasti, treba svetlovodnรฝ tubus vytiahnuลฅ nad รบroveลˆ streลกnej konลกtrukcie, aby jeho kopula nebola poฤas celรฉho zimnรฉho obdobia pokrytรก sรบvislou snehovou vrstvou. Tรก by zรกsadne ovplyvnila รบฤinnosลฅ svetlovodu. Aby nevznikala kondenzรกcia vodnej pary na povrchu svetlovodu, vyฤnievajรบca ฤasลฅ svetlovodnรฉho tubusu sa musรญ chrรกniลฅ tepelnou izolรกciou. Pre danรฉ zadรกvacie podmienky je optimรกlna hrรบbka tepelnej izolรกcie na ochranu vyฤnievajรบcej ฤasti svetlovodu 60 mm. Vย prรญpade budov, ktorรฉ sa nachรกdzajรบ vย miernejลกรญch podmienkach, ale sย predpokladom, ลพe sa na streลกnej konลกtrukcii poฤas zimnรฉho obdobia vyskytne sรบvislรก vrstva snehu, by postaฤovala hrรบbka tepelnej izolรกcie 40 mm aย vรฝลกka presahu svetlovodnรฉho tubusu napr. 300 mm. Pri inรฝch zadรกvacรญch podmienkach treba hrรบbku tepelnej izolรกcie optimalizovaลฅ, podstata rieลกenia vลกak ostรกva podobnรก.

Tรกto prรกca bola podporenรก grantom ล tudentskej grantovej sรบลฅaลพe ฤŒVUT ฤ. SGS12/108/OHK1/2T/11.

TEXT: Ing. Lenka Janeฤkovรก, Ing. Daniela Boลกovรก, Ph.D.
OBRรZKY: archรญv autoriek

Ing. Lenka Janeฤkovรก je doktorandkou na Katedre konลกtrukciรญ pozemnรฝch stavieb Stavebnej fakulty ฤŒVUT vย Prahe.

Ing. Daniela Boลกovรก, Ph.D., pรดsobรญ ako odbornรก asistentka vย รšstave staviteฤพstva II Fakulty architektรบry ฤŒVUT vย Prahe.
