Systรฉm suchej vรฝstavby do vlhkรฝch a mokrรฝch miestnostรญ

Partneri sekcie:

Na vlastnosti sadrokartรณnovรฝch dosiek sa kladรบ stรกle vyลกลกie poลพiadavky. Predovลกetkรฝm pokiaฤพ ide o odolnosลฅ proti vlhkosti, akustickรฉ vlastnosti, triedu poลพiarnej odolnosti, mechanickรฉ vlastnosti a pod. Preto vรฝrobcovia prichรกdzajรบ neustรกle s novรฝmi rieลกeniami.

01Vodeodolnadoska Knauf IMG 9980
02Vodeodolnadoska Knauf IMG 0038
03Vodeodolnadoska Knauf IMG 0158
04Vodeodolnadoska Knauf IMG 0110
05Vodeodolnadoska Knauf IMG 0181
06Vodeodolnadoska Knauf IMG 0196
07Vodeodolnadoska Knauf IMG 0200
08Vodeodolnadoska Knauf IMG 0218

V prostredรญ, kde sa predpokladรก vyลกลกie zaลฅaลพenie vlhkosลฅou, prรญp. zaลฅaลพenie odstrekujรบcou vodou, je potrebnรฉ pouลพiลฅ vรฝrobky na bรกze sadry s upravenรฝmi vlastnosลฅami alebo dosky s cementovรฝm jadrom. Na trhu sรบ dostupnรฉ ucelenรฉ systรฉmy, ktorรฉ tieto poลพiadavky spฤบลˆajรบ.

Vodoodolnรฝ systรฉm

Jednรฝm z nich je systรฉm, ktorรฝ tvorรญ vodoodolnรก sadrokartรณnovรก doska s hydrofobizovanรฝm sadrovรฝm jadrom so znรญลพenou absorpciou vody, obalenรฝm v sklenenej tkanine. V priestoroch, kde vlhkosลฅ poฤas dลˆa presiahne 65 %, kondenzuje voda a tvoria sa korozรญvne neฤistoty.

Z tohto dรดvodu treba pouลพiลฅ kovovรฉ profily a ฤalลกie konลกtrukฤnรฉ ฤasti z kovu s ochranou proti korรณzii. Protikorรณznu ochranu urฤuje pre kaลพdรฝ projekt projektant na zรกklade platnรฝch noriem. V rรกmci systรฉmu urฤenรฉho do mokrรฝch a vlhkรฝch priestorov sa pouลพรญvajรบ profily a prรญsluลกenstvo s ochranou proti korรณzii tiredy C3 (strednรฝ stupeลˆ korรณznej agresivity, ฤierne) a C5-M (veฤพmi vysokรฝ stupeลˆ korรณznej agresivity, modrรฉ).

Sรบฤasลฅou systรฉmu je aj vodoodolnรฝ vรฝplลˆovรฝ a stierkovรฝ tmel na bรกze vรกpenca s plastifikaฤnรฝmi prรญsadami. Dodรกva sa vo forme prรกลกku a po zmieลกanรญ s vodou vytvรกra pastรณznu zmes. Je urฤenรฝ na vytmelenie a jemnรฉ vyhladenie ลกkรกr, je potrebnรฉ pouลพรญvaลฅ vรฝstuลพnรบ pรกsku. Celoploลกnรฉ tmelenie povrchu dosiek bude tvoriลฅ podklad pre nรกslednรบ povrchovรบ รบpravu nรกterom alebo maฤพbou… Tmelom moลพno vytmeliลฅ povrch v kvalite Q1 โ€“ Q4.

Podklad pod izolรกciu a obklad

Vo vรคฤลกine prรญpadov sa v priestoroch, kde sa vyskytuje vlhkosลฅ alebo odstrekujรบca voda, steny obkladajรบ keramickรฝm obkladom. Oplรกลกtenie sadrokartรณnovรฝmi doskami s hydrofobizovanรฝm jadrom obalenรฝm v sklenenej tkanine je vhodnรฝm podkladom pod obklad. Konลกtrukcie s keramickรฝm obkladom, ktorรฉ budรบ zaลฅaลพenรฉ odstrekujรบcou vodou, sa musia po vytmelenรญ natrieลฅ hydroizolaฤnรฝm nรกterom.

Styk medzi podlahou a stenou a ฤalลกie kritickรฉ miesta (rohy) je potrebnรฉ utesniลฅ tesniacimi pรกskami. Ak sa mรก nรกter naniesลฅ na plochu, ktorรก nebude vystavenรก pรดsobeniu striekajรบcej vody, musia byลฅ ลกkรกry medzi doskami vytmelenรฉ, nรกsledne sa povrch celoploลกne vystierkuje, prebrรบsi a opatrรญ sa vhodnou penetrรกciou (v zรกvislosti od nรกslednej povrchovej รบpravy).

Podkonลกtrukcia a kladenie dosiek

Profily spodnej konลกtrukcie sa odstrihnรบ na potrebnรบ dฤบลพku noลพniฤkami na plech alebo nรญzkootรกฤkovรฝm nรกstrojom, aby sa nepoลกkodila protikorรณzna ochrannรก vrstva. Reznรฉ hrany sa pretrรบ antikorรณznym nรกterom. Kovovรฉ profily sa osadia v max. osovej vzdialenosi do 625 mm.

Dosky sa kladรบ na zraz tesne vedฤพa seba, s ฤo najmenลกou ลกkรกrou bez รบpravy reznej hrany hoblรญkom โ€“ tak, ako to je zvyฤajnรฉ pri montรกลพi beลพnรฝch sadrokartรณnovรฝch dosiek. ล kรกry a poลกkodenรฉ miesta (napr. odlomenรฉ rohy, odลกtiepenรฉ hrany) je potrebnรฉ pred finรกlnym tmelenรญm opraviลฅ sadrovรฝm tmelom na tmelenie impregnovanรฝch sadrokartรณnovรฝch dosiek.

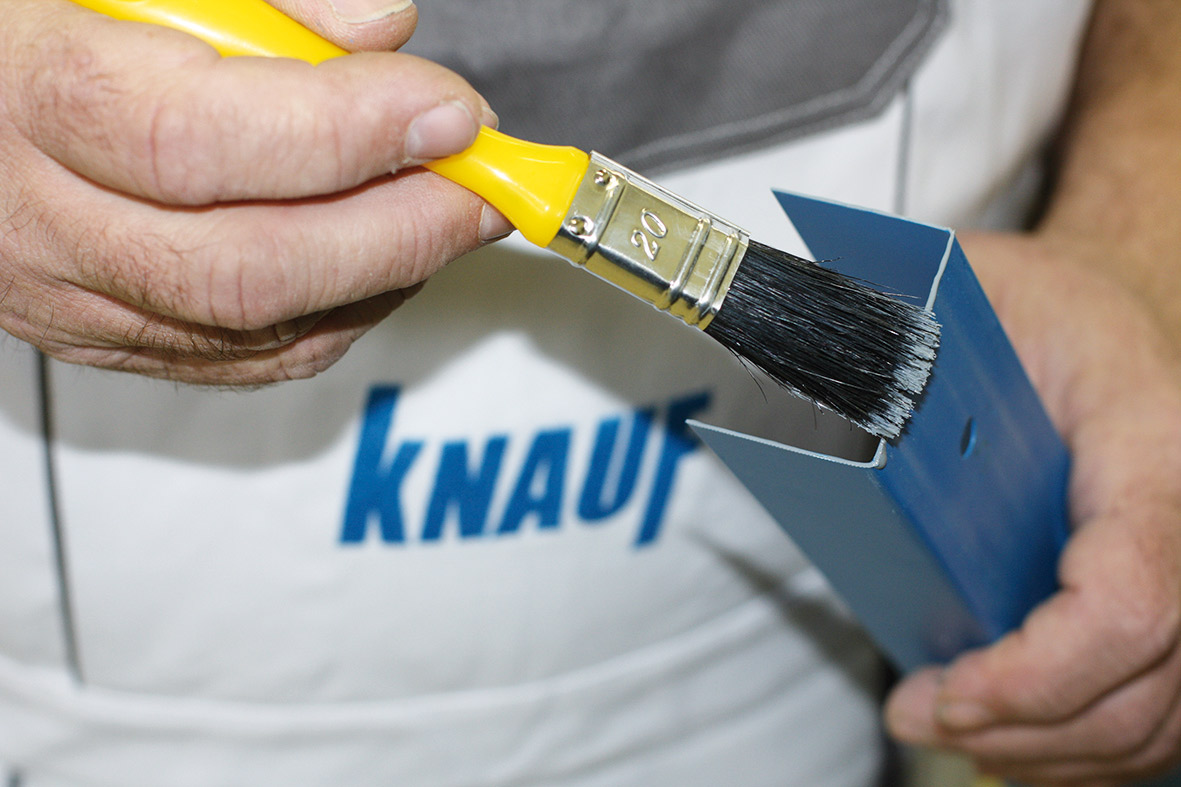

01 | Protikorรณzna ochrana profilov
Profily spodnej konลกtrukcie sa odstrihnรบ na potrebnรบ dฤบลพku noลพniฤkami na plech alebo nรญzkootรกฤkovรฝm nรกstrojom, aby sa nepoลกkodila protikorรณzna ochrannรก vrstva. Reznรฉ hrany sa pretrรบ antikorรณznym lakom.

02 | Spodnรก konลกtrukcia
Kovovรฉ profily s protikorรณznou ochranou triedy C3 (ฤierne) a C5-M (modrรฉ) sa osadia v max. osovej vzdialenosi 625 mm.

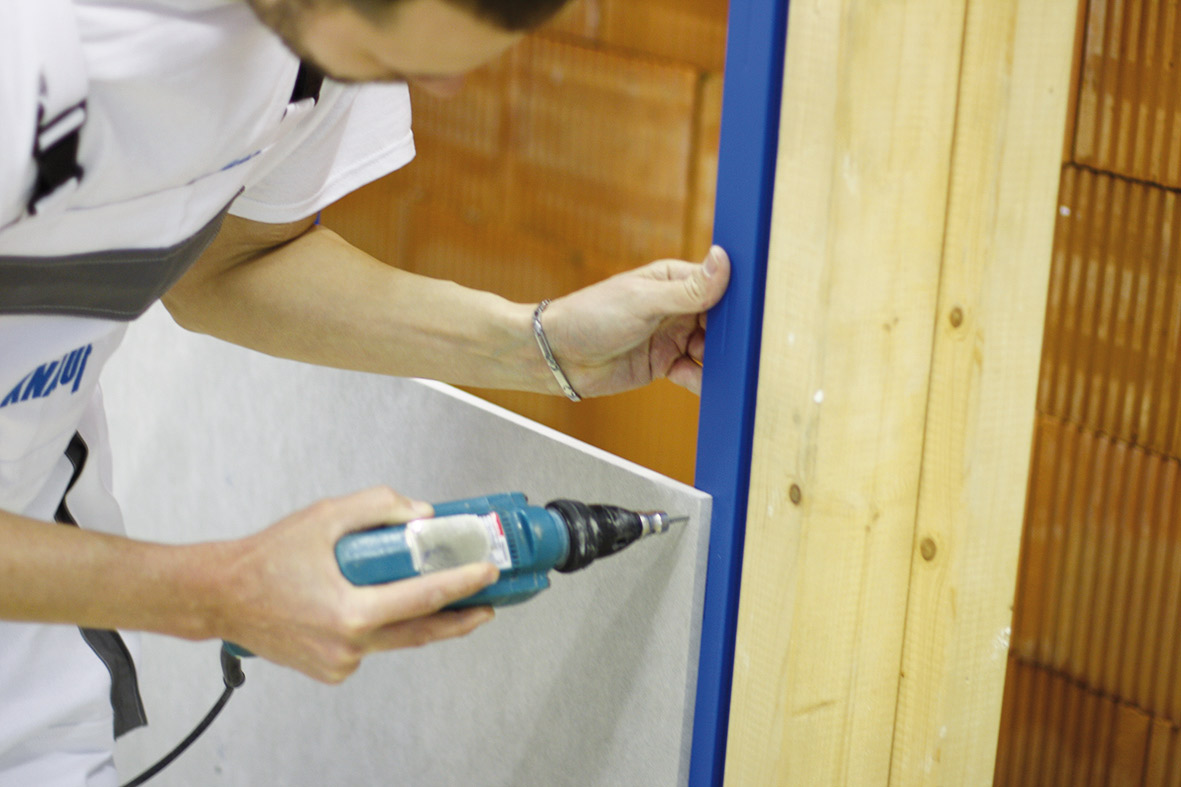

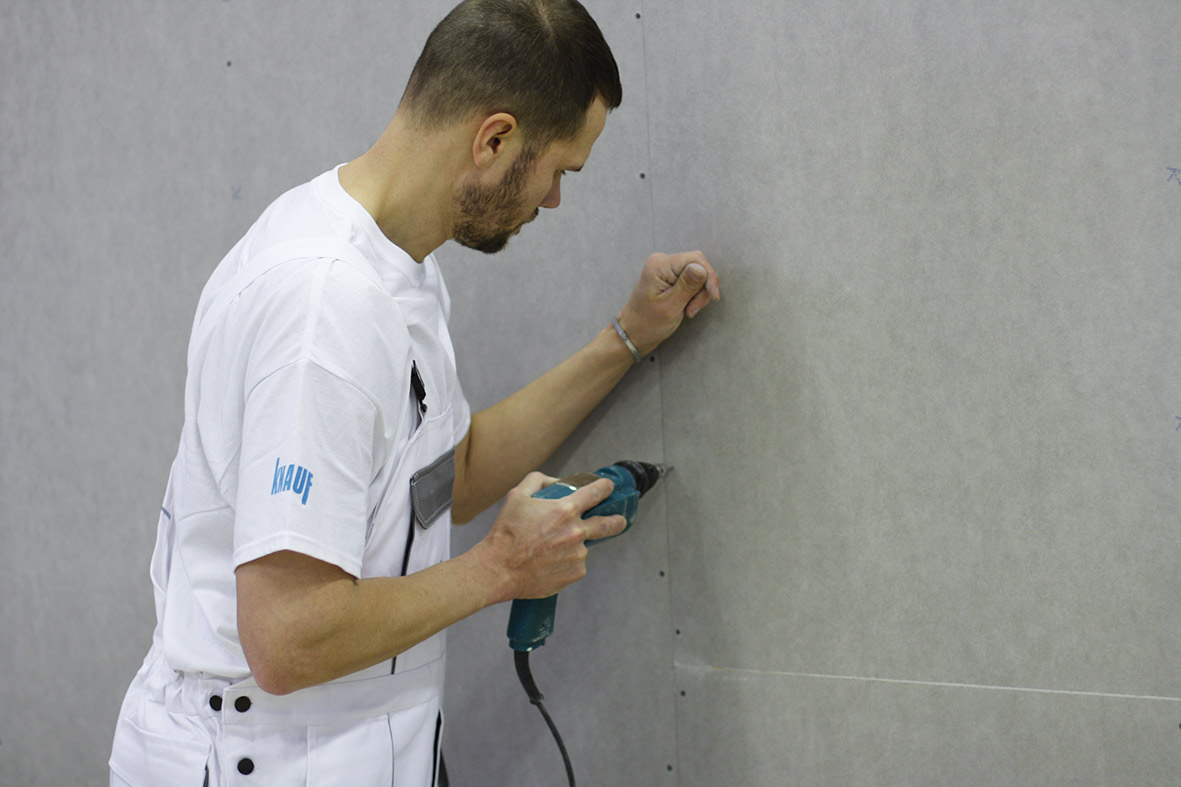

03 | Kladenie dosiek
Dosky sa kladรบ na zraz tesne vedฤพa seba, s ฤo najmenลกou ลกkรกrou bez รบpravy reznej hrany hoblรญkom. Na kovovรบ podkonลกtrukciu sa prichytia pevne skrutkami s ochranou proti korรณzii. Poลกkodenรฉ miesta sa opravia sadrovรฝm tmelom na impregnovanรฉ dosky a prebrรบsia sa.

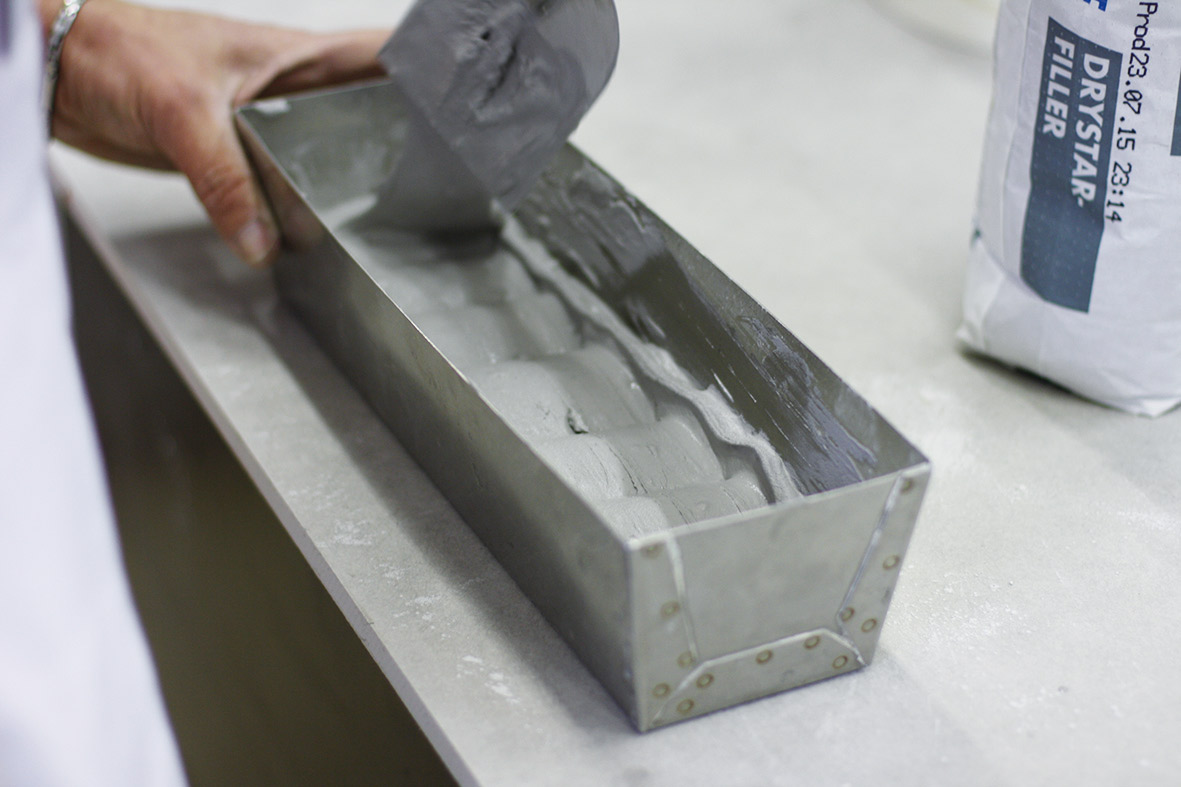

04 | ล kรกrovacรญ tmel
Suchรก zmes vodoodolnรฉho tmelu sa nasype do vody (20 kg vrece/8 aลพ 9 l vody) a zmieลกa sa nรญzkootรกฤkovรฝm mieลกadlom do smotanovej konzistencie bez hrudiek. Nechรก sa 5 minรบt zrieลฅ a opรคtovne sa premieลกa.

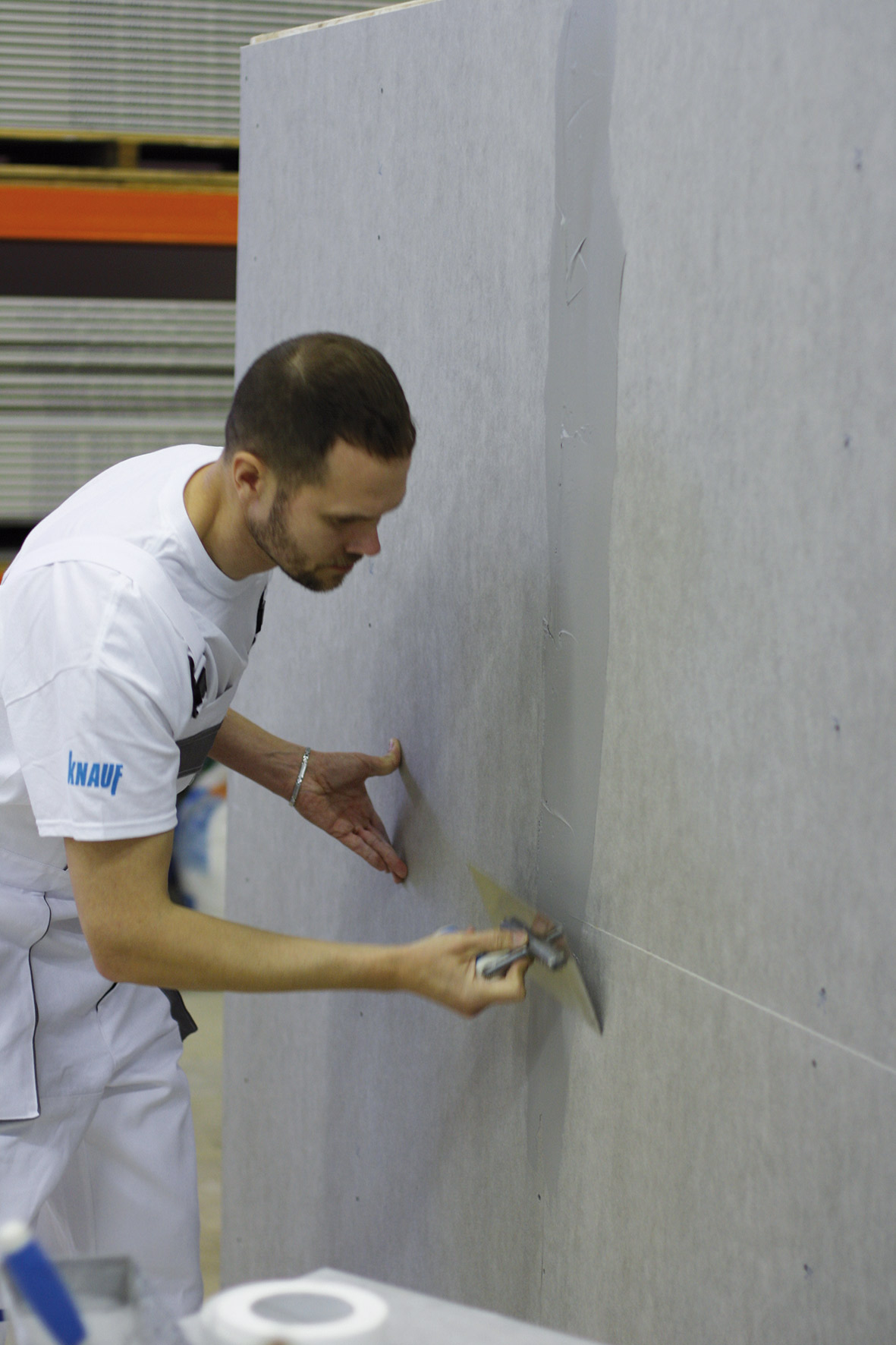

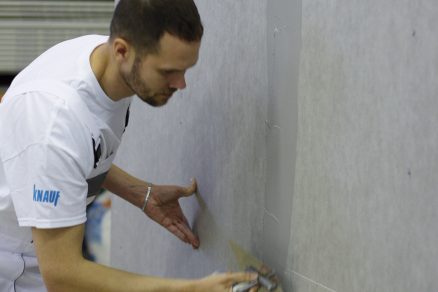

05 | Tmelenie ลกkรกr medzi doskami
ล kรกry medzi doskami sa vytmelia pomocou murรกrskej stierky pripravenรฝm tmelom.

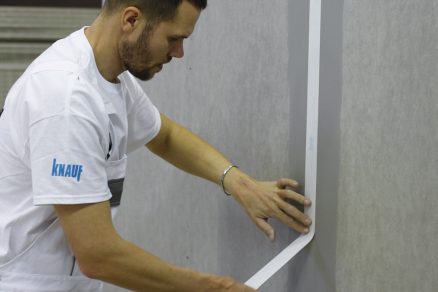

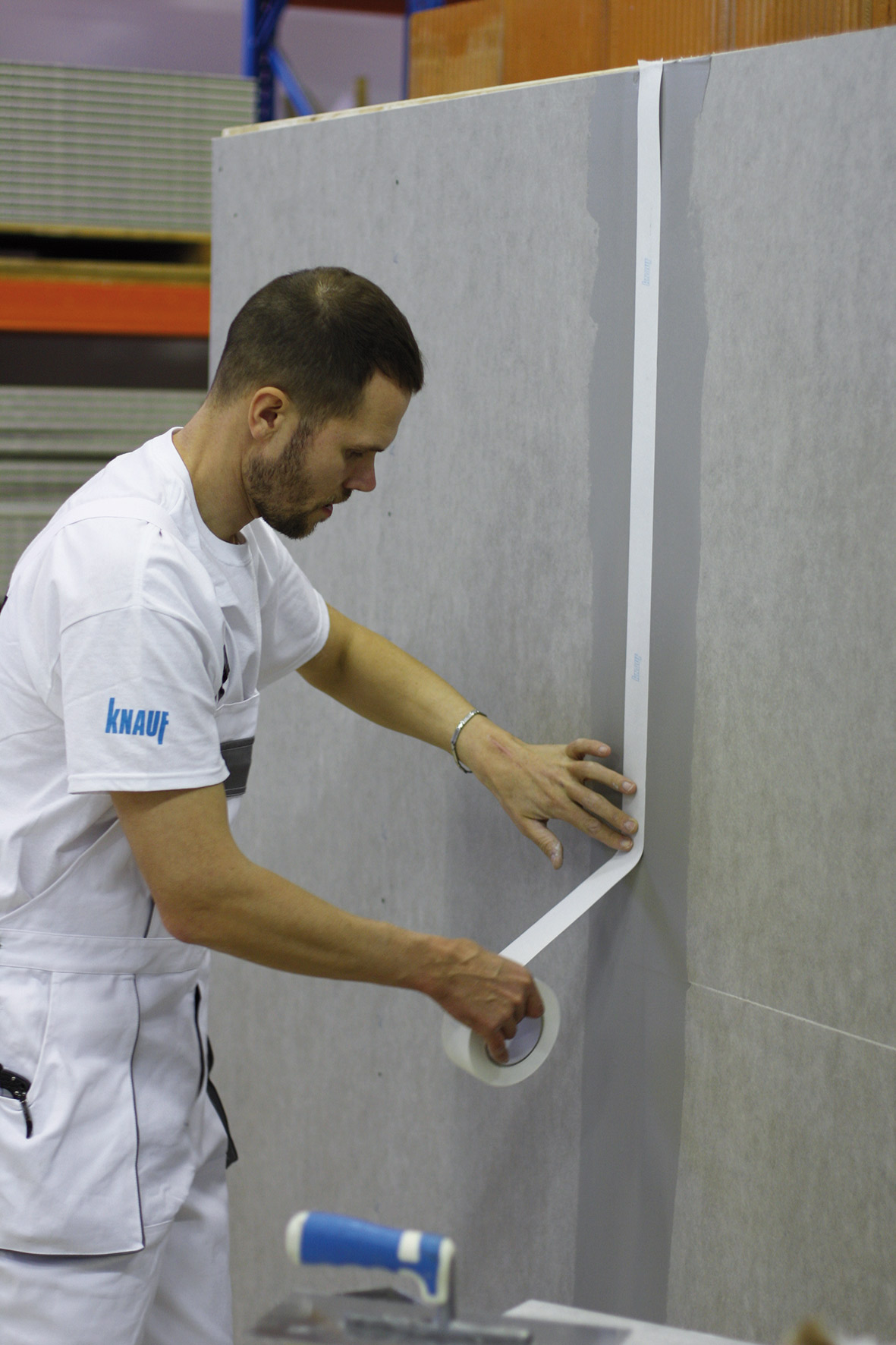

06 | Vรฝstuลพnรก pรกska
Zatmelenรฉ ลกkรกry dosiek sa prekryjรบ vรฝstuลพnou pรกskou.

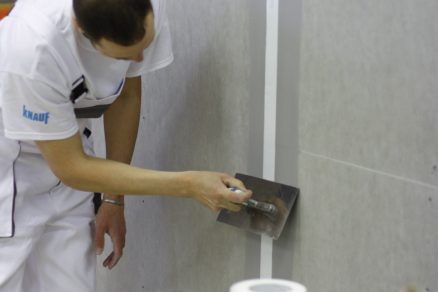

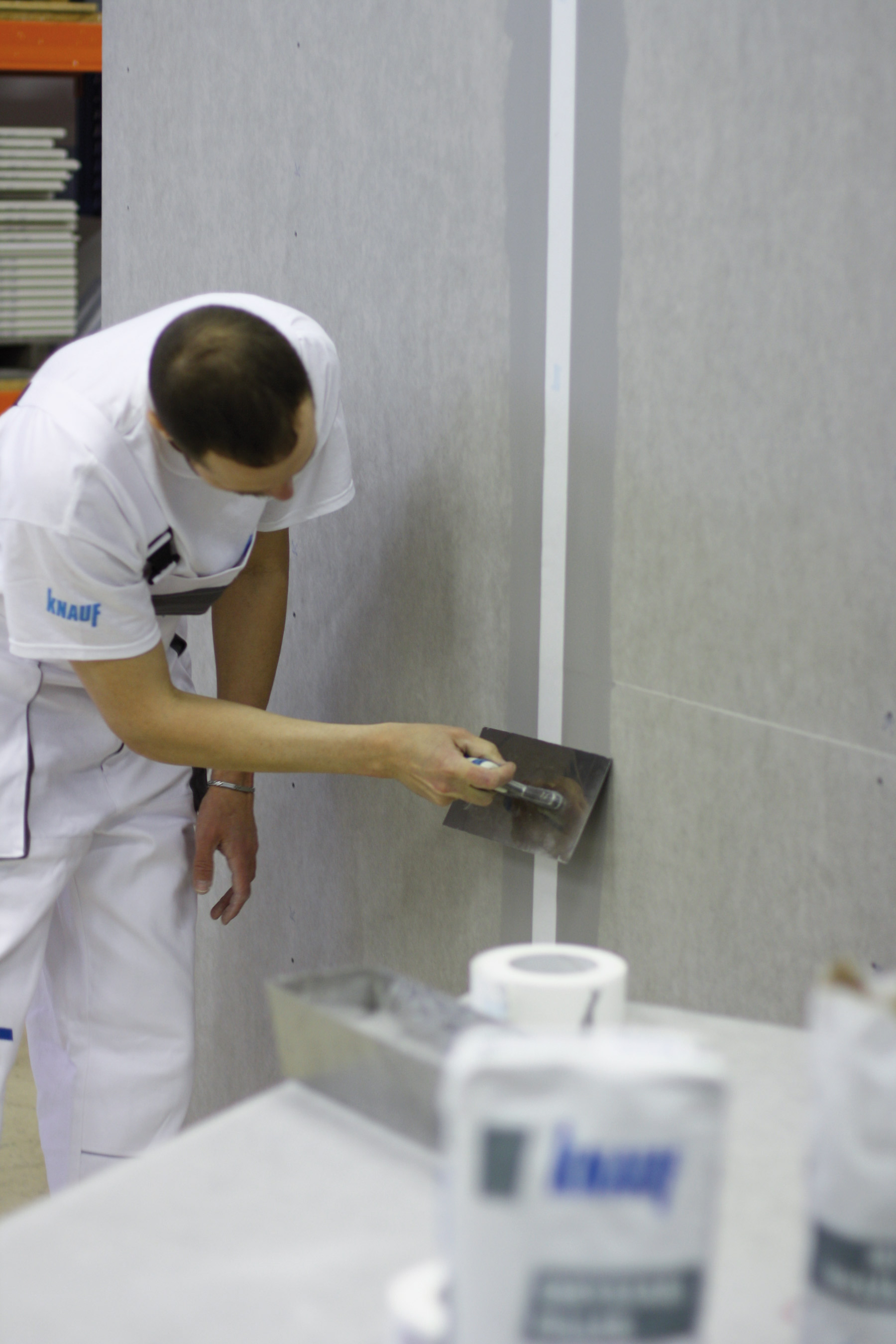

07 | Vtlaฤenie pรกsky do tmelu
Vรฝstuลพnรก pรกska sa zatlaฤรญ pomocou murรกrskej stierky do tmelu a tmel sa nechรก zaschnรบลฅ.

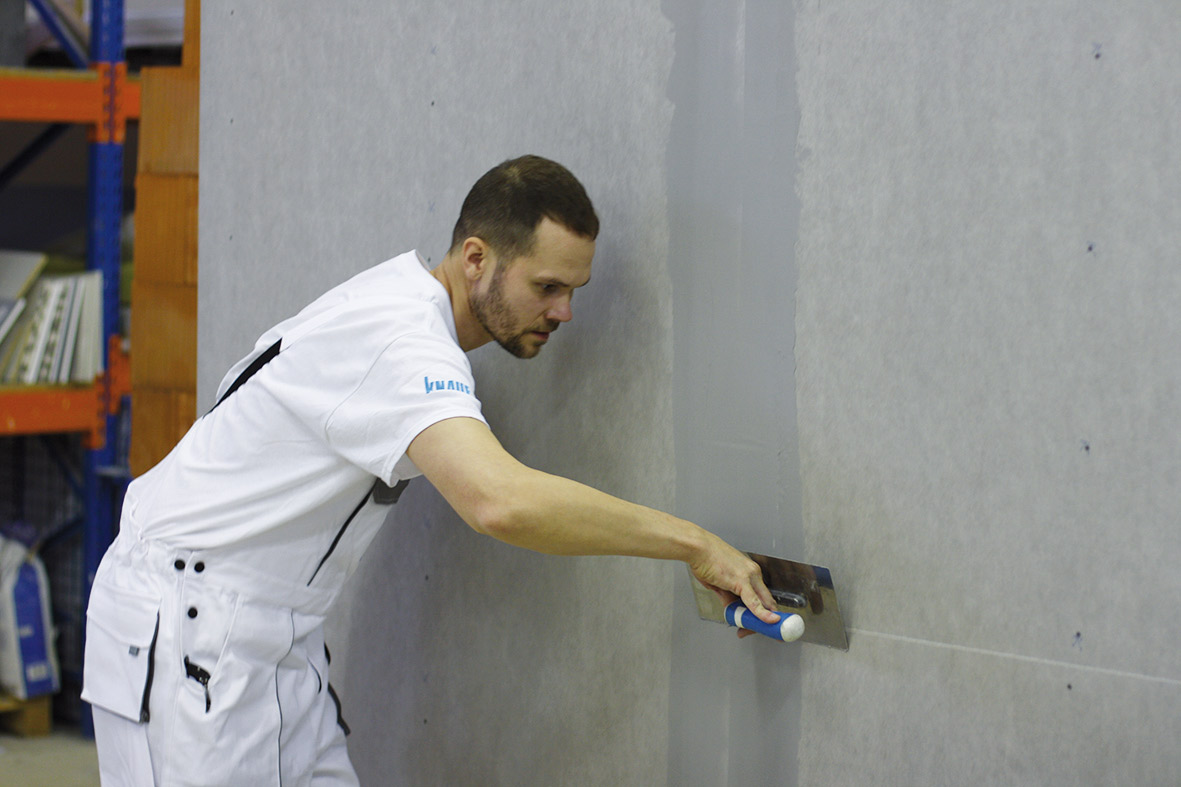

08 | Druhรก vrstva tmelu
Na vรฝstuลพnรบ pรกsku sa nanesie druhรก vrstva tmelu tak, aby vznikol plynulรฝ prechod v oblasti spojov medzi doskami.

09 | Pretmelenie skrutiek
Tmel sa nanesie pomocou murรกrskej stierky aj na hlaviฤky skrutiek. V prรญpade potreby sa pretmelenรฉ miesta prebrรบsia brรบsnym papierom.

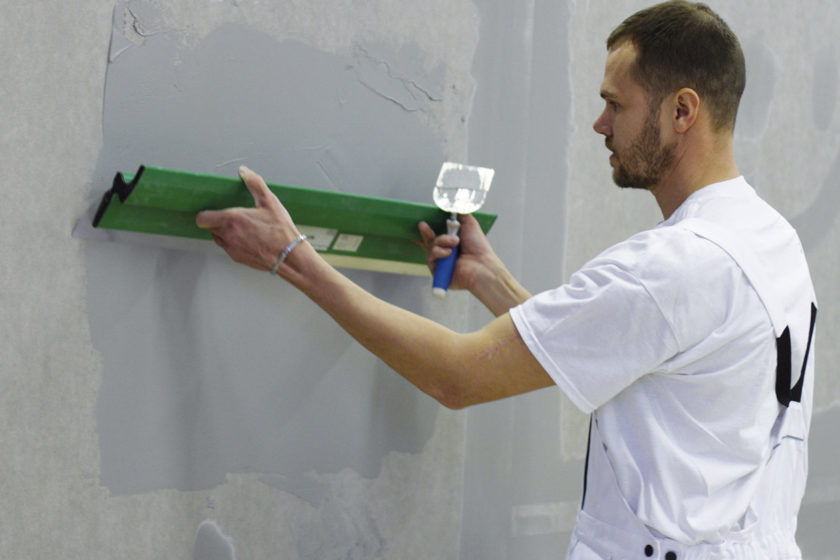

10 | Povrchovรก รบprava
Pod maฤพby a nรกtery sa na dosky nanesie celoploลกne vrstva vodoodolnรฉho tmelu, v prรญpade potreby sa prebrรบsi a potom natrie penetraฤnรฝm nรกterom. Pod keramickรฝ obklad sa nanesie hydroizolaฤnรฝ nรกter v kombinรกcii s tesniacimi pรกskami do stykov stena a stena, stena a podlaha.

Info o materiรกli:

  • Sadrokartรณnovรก doska s hydrofobizovanรฝm sadrovรฝm jadrom so znรญลพenou absorpciou vody H1, obalenรก v sklenenej tkanine; vysokรก odolnosลฅ proti vlhkosti a plesniam; trieda reakcie na oheลˆ A2-s1, d0 (B)

ฤŒo budete potrebovaลฅ

  • Systรฉm Knauf Drystar high-tech
  • Kovovรฉ profily
    CW profil C3/C5 M
    rozmer: 50/50/06, 75/50/06, 100/50/06, bm    od 3,768 โ‚ฌ
    UW profil C3/C5 M
    rozmer: 50/40/06, 75/40/06, 100/40/06, bm    2,94 โ‚ฌ
  • Opravnรฝ lak
    opravnรฝ lak na reznรฉ hrany profilov, zรกvlaฤky a sponky
  • Vodoodolnรก doska
    Knauf Drystar-Board
    rozmery (ลก x d): 1 250 x 2 000 mm
    alebo 2 500 mm, hrรบbka: 12,5 mm,
    pozdฤบลพne hrany: AK, prieฤne hrany: SK, m2    13,80 โ‚ฌ
  • Vodoodolnรฝ tmel
    Knauf Drystar-Filler
    spotreba (prieฤka): 0,3 kg/m2 (12,5 mm) aลพ 0,5 kg/m2 (2 x 12,5 mm), 2 mm (celoploลกnรฉ pretmelenie), papierovรฉ vrece 5 a 25 kg, 25 kg    44,4 โ‚ฌ
  • Vรฝstuลพnรก pรกska
    Knauf Kurt
    kotรบฤ 25 alebo 75 m, 25 m    12 โ‚ฌ
  • Penetraฤnรฝ nรกter
    Knauf hฤบbkovรก penetrรกcia
    vรฝdatnosลฅ: 5 kg/pribliลพne 30 m2, plastovรฝ kanister, 5 kg    14,49 โ‚ฌ
  • Sadrovรฝ tmel na impregnovanรฉ dosky
    Knauf Uniflott Imprรคgniert
    spotreba: pribliลพne 0,3 kg/m2, papierovรฉ vrece, 5 kg
  • Tekutรก hydroizolรกcia
    Knauf tekutรก hydroizolรกcia
    spotreba: pribliลพne 1,5 kg/m2, vrece v plastovej nรกdobe, 5 kg    24,72 โ‚ฌ
  • Bandรกลพ na utesnenie ลกkรกr
    Knauf Hydroband
    ลกรญrka: 120 mm, dฤบลพka 10 m
  • Skrutky
    XTN skrutky na systรฉm Drystar
    3,9 x 23 mm, ลกkatuฤพa    21,60 โ‚ฌ
    3,9 x 38 mm, ลกkatuฤพa    25,20 โ‚ฌ
    XTB skrutky na systรฉm Drystar
    3,9 x 38 mm, ลกkatuฤพa    31,20 โ‚ฌ
    LN skrutky na systรฉm Drystar
    3,5 x 11 mm, ลกkatuฤพa    26,40 โ‚ฌ
  • Brรบsny papier
    Knauf Abranet P120
    Krรญลพovรก spojka (pre CD 60/27 C 3)
    Montรกลพny profil
    CD 60/27 C 3
    rozmer: 60/27/06, bm    2,904 โ‚ฌ
    Schvรกlenรฝ upevลˆovacรญ prostriedok
  • Nรกradie a pomรดcky
    ลกtetka
    elektrickรฝ skrutkovaฤ
    nรญzkootรกฤkovรฉ mieลกadlo
    ลกpachtฤพa
    oceฤพovรฉ hladidlo
    lata
    plastovรก nรกdoba
    ceruzka
    meter

POZOR!
Ochrana reznรฝch hrรกn

Pri montรกลพi spodnej konลกtrukcie je potrebnรฉ dbaลฅ na to, aby sa vลกetky reznรฉ hrany profilov natreli antikorรณznym lakom. Tรฝm treba natrieลฅ aj vลกetky otvory vytvorenรฉ do profilov dodatoฤne pri montรกลพi.

Vodoodolnรฝ tmel

Vodoodolnรฝ ลกkรกrovacรญ tmel je vhodnรฝ na tmelenie len do hrรบbky vrstvy 3 mm a vysychรก dlhลกie ako klasickรฉ tmely. Avลกak po zmieลกanรญ s vodou a uzavretรญ v nรกdobe je pouลพiteฤพnรฝ jeden tรฝลพdeลˆ.

TEXT: spracovanรฉ z podkladov firmy Knauf Bratislava
FOTO: Knauf Bratislava

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 1/2017.
