Systรฉmy nosnรฝch stien z dreva

Partneri sekcie:

Stavba rodinnรฝch domov na bรกze dreva mรก na Slovensku dlhรบ tradรญciu. Drevo ako ฤพahko dostupnรฝ materiรกl sa vyuลพรญvalo vย plnej miere nielen ako nosnรฝ systรฉm, ale aj ako hydroizolaฤnรฝ materiรกl (napr. drevenรฉ ลกtiepanรฉ ลกindle). Po urฤitom รบtlme vย minulรฝch desaลฅroฤiach nastรกva renesancia domov na bรกze dreva, aj keฤ vย mnohรฝch prรญpadoch mรดลพeme hovoriลฅ skรดr oย montovanรฝch objektoch sย drevenou nosnou konลกtrukciou, pretoลพe ostatnรฉ vรฝplลˆovรฉ materiรกly nie sรบ na bรกze dreva โ€“ minerรกlne aย sklenenรฉ izolรกcie, sadrokartรณnovรฉ aย sadrovlรกknitรฉ dosky, polystyrรฉnovรฉ zatepฤพovacie systรฉmy.

Drevo mรก svoju prirodzenรบ trvanlivosลฅ, ktorรก sa urฤuje podฤพa EN 350-1 aย EN 350-2. Podฤพa EN 460 sa volรญ trieda na pouลพitie vย primeranej triede ohrozenia opรญsanej vย EN 355-1, -2 a -3 takto:

  • Trieda ohrozenia 1: Konลกtrukฤnรฉ prvky aย ostatnรฉ dielce umiestnenรฉ vnรบtri oplรกลกลฅovanรฝch stien aย striech,
  • Trieda ohrozenia 2: Oplรกลกลฅovanie striech aย debnenia za vetranรฝmi obkladmi,
  • Trieda ohrozenia 3: Vonkajลกie stenovรฉ obklady aย konลกtrukcie trvale vystavenรฉ poveternostnรฝm vplyvom.

Vย sรบฤasnosti sa na Slovensku najviac uplatลˆujรบ panelovรฉ aย zrubovรฉ konลกtrukcie, no vย ostatnom ฤase sa objavujรบ aj steny zย prefabrikovanรฝch tvaroviek.

Konลกtrukฤnรฉ systรฉmy stien drevenรฝch budov mรดลพeme rozdeliลฅ na:

  • zrubovรฉ,
  • hrazdenรฉ,
  • stฤบpikovรฉ,
  • skeletovรฉ,
  • panelovรฉ,
  • steny zย prefabrikovanรฝch tvaroviek.

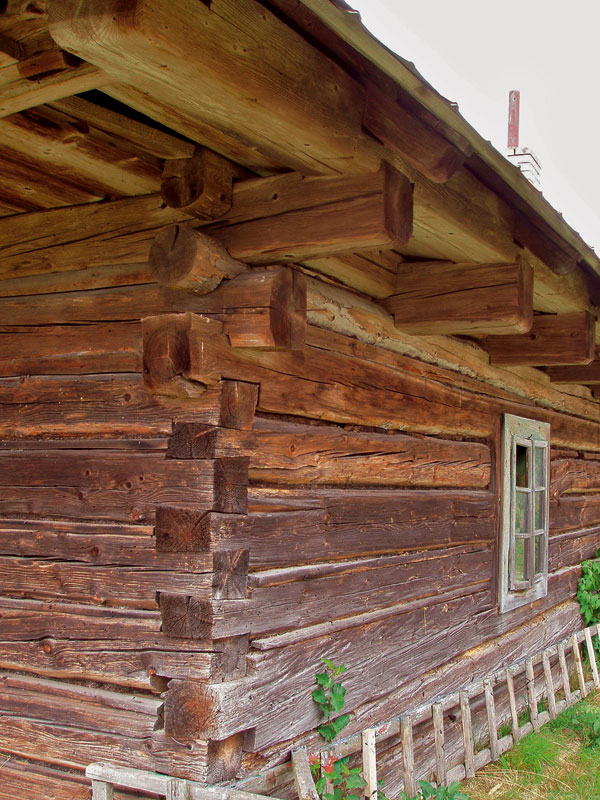

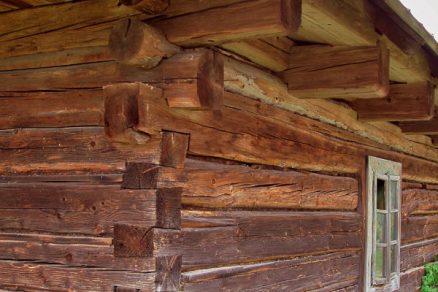

Zruby

Sรบ to tradiฤnรฉ ฤพudovรฉ konลกtrukcie. Obvodovรฉ steny sรบ vytvorenรฉ zo zrubov (hranoly, vankรบลกe, guliaฤe). Styky stien sรบ previazanรฉ tesรกrskymi spojmi, ฤo zabezpeฤuje celkovรบ tuhosลฅ konลกtrukcie. Zruby sรบฤasne plnia aj tepelnoizolaฤnรบ funkciu. Vย klasickรฝch zruboch mรก stena hrรบbku 20 aลพ 35ย cm. ล kรกry medzi zrubmi sa vย minulosti vypฤบลˆali mazaninou (zmesou hliny sย plevami alebo pazderรญm). Dnes sa vypฤบลˆajรบ ลกpeciรกlnymi tmelmi. Novodobรฉ zrubovรฉ konลกtrukcie patria medzi najekologickejลกie. ฤŒasto sa vytvรกrajรบ ako tzv. faloลกnรฉ zruby, keฤ sa medzi vonkajลกiu aย vnรบtornรบ zrubovรบ konลกtrukciu steny vkladรก tepelnรก izolรกcia, napr. ovฤia vlna alebo korok. Pre ลพivotnosลฅ konลกtrukcie je dรดleลพitรฉ jej kvalitnรฉ odizolovanie od zemnej vlhkosti. Stavbu treba odsadiลฅ minimรกlne 50โ€‰cm od รบrovne terรฉnu, aby sa eliminoval vplyv topiaceho sa snehu. Treba pamรคtaลฅ na odliลกnรฉ zosychanie dreva vย smere vlรกkien aย kolmo na vlรกkna aย zohฤพadniลฅ to vย konลกtrukฤnej รบprave stฤบpov vย stenรกch.

Zruby sa mรดลพu stavaลฅ zย mokrรฉho (spravidla zย guliaฤov) alebo suchรฉho dreva (vรคฤลกinou hranenรฉ prierezy). Celkovรบ rozmerovรบ zmenu steny zaprรญฤiลˆujรบ najmรค tieto faktory:

  • otlaฤenie boฤnรฝch zrazov pรดsobenรญm zaลฅaลพenia (pevnosลฅ dreva vย tlaku kolmo na vlรกkna je len asi 25โ€‰% pevnosti vย tlaku vย smere vlรกkien),
  • zniลพovanie vlhkosti trรกmov vysychanรญm po montรกลพi budovy aลพ do rovnovรกลพneho stavu vlhkosti dreva (asi 2โ€‰mm na jeden meter steny na percento zmeny obsahu vlhkosti pod bodom nasรฝtenia vlรกkien),
  • sadanie zรกkladov.

ลฝivotnosลฅ zrubovรฝch stavieb ovplyvลˆujรบ najmรค bioลกkodcovia โ€“ drevokaznรฝ hmyz aย drevokaznรฉ huby. Vlhkostnรฝ potenciรกl potrebnรฝ na aktivitu drevokaznรฉho hmyzu wkrit.min(hmyz) je 10 %. Optimรกlna hodnota na aktivitu drevokaznรฉho hmyzu wopt(hmyz) je 25ย aลพ 30 %. Vlhkostnรฝ potenciรกl potrebnรฝ na aktivitu drevokaznรฝch hรบb wkrit.min(huby) je 20 %. Priemernรก teplota na rozvoj bioลกkodcov je 20 aลพ 30 ยฐC. Vlhkosลฅ drevenej konลกtrukcie spรดsobuje vnรบtornรก kondenzรกcia alebo zย exteriรฉru dรกลพฤ. Kovovรฉ kotevnรฉ aย spojovacie prvky mรดลพu vplyvom vlhkosti korodovaลฅ, preto sa pouลพรญvajรบ pozinkovanรฉ prvky.

Najkvalitnejลกia ochrana pred vonkajลกou vlhkosลฅou je konลกtrukฤnรก ochrana zrubu (dostatoฤnรฝ presah strechy proti daลพฤu, odsadenie od terรฉnu). Vย stavbe sa nesmรบ ponechaลฅ zvyลกky kรดry aย vhodnรฉ konลกtrukฤnรฉ detaily musia zabrรกniลฅ zhromaลพฤovaniu vody vย spojoch. Chemickรก ochrana by mala byลฅ len doplnkovรก. Hlavnรฉ stavebnรฉ prvky musia maลฅ poลพiarnu odolnosลฅ, ktorรบ si vyลพaduje รบฤel pouลพitia budovy. Poลพiarna odolnosลฅ sa stanovรญ zย hฤพadiska kritรฉria รบnosnosti (R), kritรฉria celistvosti (E) aย kritรฉria tepelnej izolรกcie (I), ktorรฉ definujรบย prรญsluลกnรฉ normy (EN 13501-2). Zrubovรฉ steny hrubรฉ asi 250โ€‰mm aย sย odhorievanรญm 0,8 aลพ 1โ€‰mm za minรบtu spฤบลˆajรบ kritรฉrium รบnosnosti R.

Hrazdenรฉ konลกtrukcie

Uย nรกs sa uplatnili ฤiastoฤne vย horskรฝch oblastiach (kรบpeฤพnรฉ domy, vรฝpravnรฉ budovy ลพeleznรญc). Steny sรบ vytvorenรฉ zย drevenej kostry, ktorej jednotlivรฉ polia sรบ vyplnenรฉ tehlovรฝm murivom. Zvislรฉ zaลฅaลพenie sa prenรกลกa cez stฤบpiky. ล mykovรบ tuhosลฅ zaisลฅujรบ vzpery. Kostra sa skladรก zย prahu, stฤบpov, vzpier, vรคznรญc aย prekladov. Prahovรฝ veniec sa zvyฤajne vyrรกbal zย odolnejลกieho dreva, napr. duba alebo smrekovca. Kostra je priznanรก, je to architektonickรฝ prvok danej konลกtrukcie, ฤo kladie zvรฝลกenรฉ nรกroky na jej opracovanie aย povrchovรบ รบpravu.

Stฤบpikovรฉ systรฉmy stien

Budova so stฤบpikovรฝm systรฉmom stien sa kompletne realizuje na stavenisku. Zรกkladom konลกtrukฤnรฉho systรฉmu sรบ stฤบpiky profilov 50 aลพ 60/100 aลพ 140 mm. Vย USA je systรฉm znรกmy ako โ€žtwo by fourโ€œ, ฤo je zรกkladnรฝ prierez udanรฝ vย palcoch (zodpovedรก nรกลกmu 50,8/101,6โ€‰mm). Ak tento profil zo statickรฉho hฤพadiska nevyhovuje, potrebnรฉ profily sa vytvรกrajรบ zdruลพovanรญm alebo pomocou nosnรญkov ฤlenenรฉho alebo zloลพenรฉho prierezu. Plรกลกลฅ stien je zย veฤพkoploลกnรฝch materiรกlov (OSB, vodovzdornej preglejky). Zรกkladnรฉ spojovacie prostriedky sรบ klince. Steny sa pri montรกลพi zostavia na platni aย vztรฝฤia. Systรฉm je jednoduchรฝ, nevyลพaduje veฤพkรบ mechanizรกciu aย umoลพลˆuje pruลพne reagovaลฅ na problรฉmy aย zmeny pri vรฝstavbe. Taktieลพ nie je problรฉm sย montรกลพou inลกtalรกciรญ. Priestorovรบ stabilitu aย tuhosลฅ zaisลฅujรบ ลกmykovo tuhรฉ steny oplรกลกลฅovanรฉ veฤพkoploลกnรฝmi materiรกlmi, prรญpadne vystuลพenรฉ diagonรกlami zapustenรฝmi do stฤบpikov stien.

Skeletovรฝ konลกtrukฤnรฝ systรฉm

Skelet je priestorovรฝ nosnรฝ systรฉm vytvorenรฝ zo zvislรฝch (stฤบpy) aย vodorovnรฝch (prievlaky) nosnรฝch prvkov. Vรฝplne obvodovej steny aย vnรบtornรฉ prieฤky sรบ nenosnรฉ, aย preto sa na zabezpeฤenie priestorovej stability vย konลกtrukcii umiestลˆujรบ do stien aย podฤพa potreby aj do stropov (ak nie je tuhosลฅ stropnej konลกtrukcie vytvorenej na bรกze veฤพkoploลกnรฝch materiรกlov dostatoฤnรก) stabilizaฤnรฉ prvky. Podฤพa zhotovenia stykov stฤบpov sย prievlakmi mรดลพu byลฅ skelety:

  • sย jednodielnymi prievlakmi aย stฤบpmi,
  • sย jednodielnymi prievlakmi aย dvojdielnymi stฤบpmi,
  • sย dvojdielnymi prievlakmi aย jednodielnymi stฤบpmi.

Vรฝhodou skeletu je veฤพkรก variabilita rozmiestnenia prieฤok aย moลพnosลฅ meniลฅ ich dispozรญciu poฤas uลพรญvania objektu. Vย interiรฉri sa zhotovujรบ ฤพahkรฉ prieฤky napr. zย rรดznych sadrokartรณnovรฝch systรฉmov. Pre ลพivotnosลฅ stavby je vรฝznamnรฉ sprรกvne zakotvenie stฤบpov tak, aby boli chrรกnenรฉ pred vlhkosลฅou.

Panelovรฝ konลกtrukฤnรฝ systรฉm

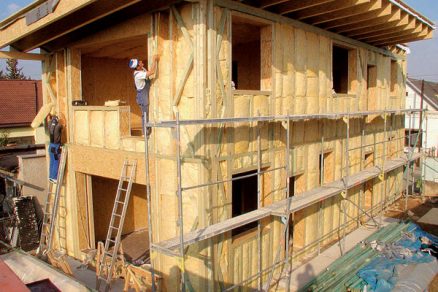

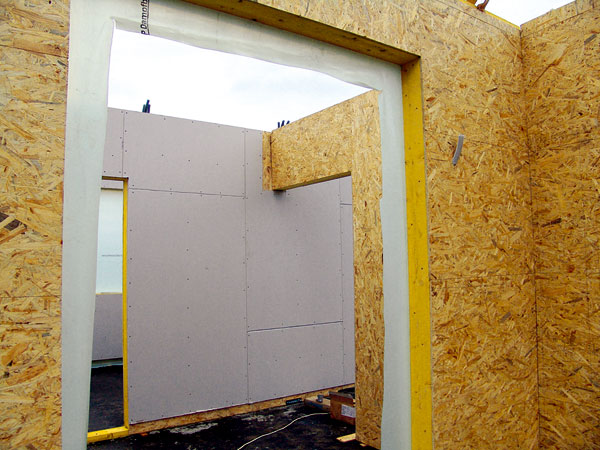

Panelovรฝ systรฉm moลพno rozdeliลฅ na dve podskupiny, aย to panely sย drevenรฝm rรกmom aย sendviฤovรฉ panely. Panel sย drevenรฝm rรกmom je v podstate modifikovanรฝ stฤบpikovรฝ systรฉm, keฤ sa panel zhotovรญ vย ลกpecializovanej vรฝrobni, aย nie na stavenisku. Rรกm panelu zo smrekovo-jedฤพovรฉho reziva je oplรกลกลฅovanรฝ veฤพkoploลกnรฝmi materiรกlmi. Panely mรดลพu byลฅ maloformรกtovรฉ (dฤบลพka panelu je danรก ลกรญrkou formรกtu dosky oplรกลกลฅovania โ€“ pribliลพne 1,2 aลพ 1,8โ€‰m) alebo celostenovรฉ (dฤบลพka panelu je danรก prepravnรฝmi aย vรฝrobnรฝmi moลพnosลฅami โ€“ aลพ do 12โ€‰m). Vรฝhodou maloformรกtovรฝch panelov je ฤพahลกia manipulรกcia, nevรฝhodou vรคฤลกรญ poฤet stykov.

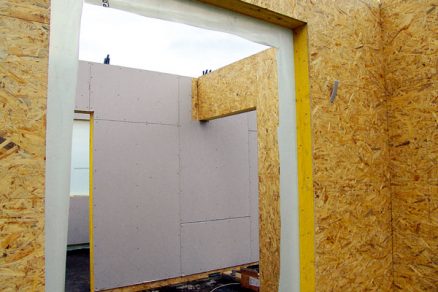

Celostenovรฉ panely sa vo vรฝrobe ฤasto zhotovia aj sย interiรฉrovรฝm aย exteriรฉrovรฝm obkladom aย na stavbe sa vykonรก len poslednรก povrchovรก รบprava. To kladie zvรฝลกenรฉ nรกroky na balenie aย manipulรกciu sย panelom. Plรกลกลฅ sa kย rรกmu lepรญ alebo prichytรกva klincami ฤi sponkami. Na plรกลกte sa pouลพรญvajรบ dosky zย orientovanรฝch triesok (OSB) technickej triedy 3 aleboย 4, stavebnรก vodovzdornรก preglejka, tvrdรฉ drevovlรกknitรฉ dosky aย sadrovlรกknitรก doska. Vย minulosti takmer dominantnรฉ drevotrieskovรฉ dosky sa uลพ skoro kompletne nahradili vyลกลกie zmienenรฝmi materiรกlmi. Zย exteriรฉru sa stena ukonฤuje zatepฤพovacรญm systรฉmom sย omietkou. Kontaktnรฝ zatepฤพovacรญ systรฉm mรดลพe byลฅ zย polystyrรฉnovรฝch dosiek aย zย omietky vystuลพenej sieลฅovinou alebo zย fasรกdnych dosiek na bรกze minerรกlnych vlรกkien, prรญpadne zย drevocementovรฝch dosiek samostatnรฝch alebo kombinovanรฝch sย izolรกciou.

Fasรกda sa dรก zhotoviลฅ aj zย drevenรฝch obkladov, palubovky mรดลพu byลฅ naleลพato alebo nastojato. Minimรกlna hrรบbka drevenรฉho obkladu je 18โ€‰mm, vlhkosลฅ pri zabudovanรญ wย = 15 %. Pod drevenรฝm obkladom treba nechaลฅ odvetranรบ vzduchovรบ medzeru minimรกlne 15ย mm. Pri horizontรกlnom obklade sa drรกลพka orientuje smerom dole, aby nedoลกlo kย hromadeniu vody vย drรกลพke. Styk panelov vย rohu alebo kolmรฉ pripojenie prieฤky kย obvodovรฉmu panelu sa najฤastejลกie vyhotovia na vloลพenรฉ pero zaistenรฉ klincami alebo skrutkami do dreva. Zvislรฉ zaลฅaลพenie prenรกลกajรบ rebrรก aย plรกลกลฅ mรก len stuลพujรบcu funkciu. Ak sa steny navrhujรบ pre nรญzkoenergetickรฝ alebo pasรญvny dom, je vhodnรฉ zhotoviลฅ stฤบpiky zย tenkostennรฝch I-profilovย alebo krabicovรฝch profilov.

Vย sรบvislosti so zavรกdzanรญm novรฝch noriem na dimenzovanie drevenรฝch konลกtrukciรญ (Eurokรณdy) sa kladรบ prรญsnejลกie kritรฉriรก na niektorรฉ posudzovanรฉ vlastnosti. Prรญsnejลกie sa posudzuje aj tuhosลฅ stavebnรฉho objektu pri zaลฅaลพenรญ vetrom aย navrhujรบ sa vรฝstuลพnรฉ steny. Steny, pri ktorรฝch sa predpokladรก urฤitรก vรฝstuลพnรก odolnosลฅ, musia byลฅ vo svojej rovine vystuลพenรฉ tabuฤพami zย hmรดt na bรกze dreva, diagonรกlami alebo musia maลฅ ohybovo tuhรฉ spoje. Vรฝstuลพnรก odolnosลฅ sa urฤuje buฤ skรบลกkami podฤพa EN 594, alebo vรฝpoฤtami sย pouลพitรญm vhodnรฝch analytickรฝch metรณd alebo vรฝpoฤtovรฝch modelov, priฤom sa musรญ zohฤพadniลฅ nielen skladba konลกtrukฤnรฝch materiรกlov, ale aj geometria danej steny. Okrem ลกmykovej รบnosnosti plรกลกลฅov aย spojov sย rรกmom aย pripojenia ลฅahovej kotvy sa musรญ overiลฅ aj otlaฤenie vย prahovej doske zย dรดvodu nรกrastu tlaku kolmo na vlรกkna. ลคahanรฝ stฤบpik zaลฅaลพenรฝ silou Ft,d sa kotvรญ priamo cez ลกpeยญciรกlny kotevnรฝ prvok aย kotvu do zรกkladu.

Na rozdiel od predchรกdzajรบceho typu sรบ sendviฤovรฉ panely bez rebier, vย priestore medzi plรกลกลฅami je vรฝplลˆovรก vrstva, ktorรก je sย nimi celoploลกne spojenรก. Plรกลกte plnia nosnรบ aj stuลพujรบcu funkciu. Vรฝplลˆovรก vrstva mรก zanedbateฤพnรบ รบnosnosลฅ vย ohybe, ale musรญ maลฅ dostatoฤnรบ ลกmykovรบ รบnosnosลฅ.

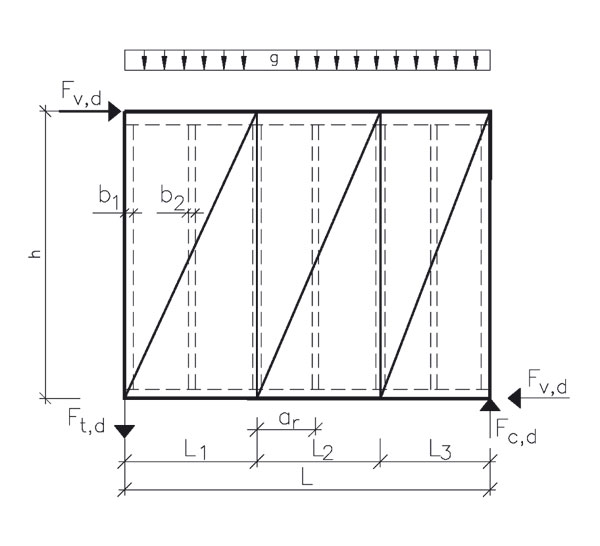

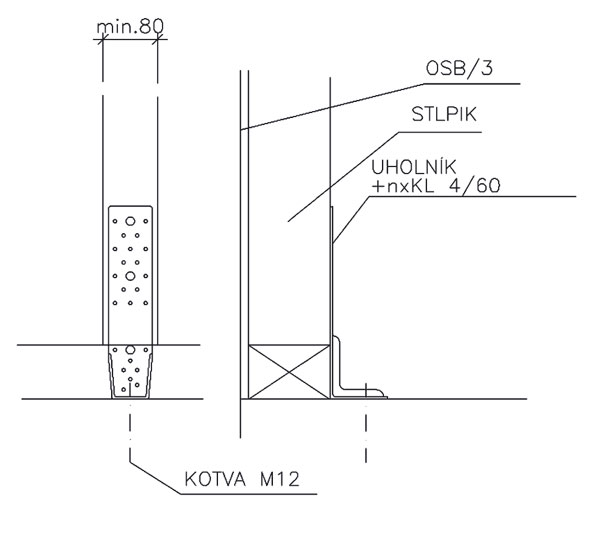

Zaลฅaลพenie vรฝstuลพnรฉho panelu Kotvenie ลฅahanรฉho stฤบpa vรฝstuลพnรฉho panelu



Steny zย prefabrikovanรฝch tvaroviek

Vย ostatnom obdobรญ sa objavujรบ na trhu konลกtrukฤnรฉ systรฉmy zย tvarovanรฝch malorozmerovรฝch dielcov. Vรฝhodou systรฉmu je nรญzka hmotnosลฅ tรฝchto stavebnรฝch prvkov. Spravidla sa pouลพรญvajรบ ekologickรฉ materiรกยญly (drevo, korok, plsลฅ). Montรกลพ nevyลพaduje veฤพkรฉ stavebnรฉ mechanizmy aย dopravnรฉ prostriedky. Zo statickรฉho hฤพadiska je najnรกroฤnejลกie zabezpeฤiลฅ tuhosลฅ aย stabilitu objektu.

Ing.ย Roman Soyka
Foto a obrรกzky: autor

Autor pracuje na Katedre nรกbytku aย drevรกrskych vรฝrobkov na Drevรกrskej fakulte TU vo Zvolene. ล pecializuje sa na statiku aย konลกtrukciu drevenรฝch stavieb. Je autorizovanรฝm inลพinierom.
