Technickรฉ poลพiadavky pรกlenej streลกnej krytiny
Vypรกlenรก ลกkridla odolรกva agresรญvnemu prostrediu a nepoลกkodzujรบ ju ani kyslรฉ daลพde, ani vtaฤรญ trus (teda kyseliny a huby). Odolnosลฅ povrchu pรกlenej ลกkridly proti usรกdzaniu rรดznych machov a liลกajnรญkov podstatne zvyลกuje hladkosลฅ jej povrchu a nรญzku nasiakavosลฅ jej ฤrepu.
Bezpeฤnรฝ sklon ลกkridly
Bezpeฤnรฝ sklon sa definuje ako najmenลกรญ odporรบฤanรฝ sklon zaruฤujรบci bezpeฤnรบ nepriepustnosลฅ zrรกลพkovej vody bez doplnkovรฝch konลกtrukciรญ.
Ak treba pokryลฅ menลกiu plochu (napr. vikier) rovnakรฝm druhom krytiny v eลกte niลพลกom sklone, mรดลพe sa vybudovaลฅ tzv. vodotesnรฉ podstreลกie (plnรฉ debnenie s klasickรฝmi ลพivicovรฝmi ฤi plastovรฝmi fรณliovรฝmi hydroizolaฤnรฝmi pรกsmi). Tieto doplnkovรฉ konลกtrukcie vyลพadujรบ v prรญpade tesnรฉho ฤi vodotesnรฉho podstreลกia pod pรกlenou krytinou vลพdy funkฤnรฉ vetranie.
Typickรฝm prรญkladom sรบฤasnej razenej krytiny je ลกkridla Brnenka 14 s formรกtom 405 ร 240 mm, s krycou dฤบลพkou 280 aลพ 340 mm, krycou ลกรญrkou 200 mm, s hmotnosลฅou asi 3,0 kg, รบnosnosลฅou vyลกe 2,2 kN a spotrebou 14,5 aลพ 17,8 ks/m2.

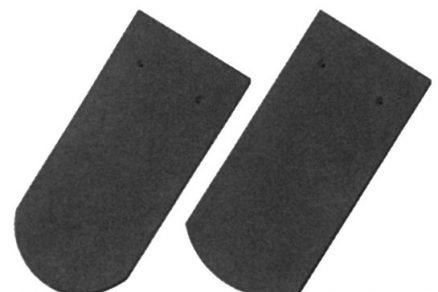

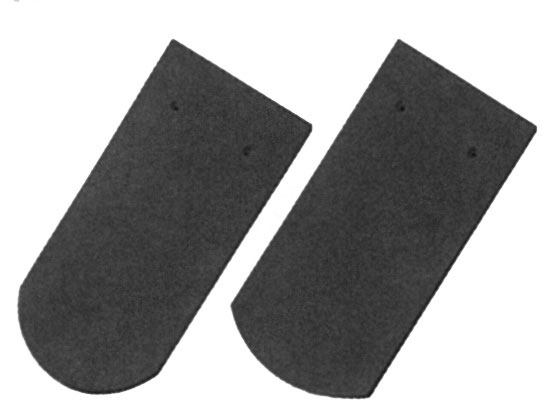

Materiรกlovo zaujรญmavรฝm variantom ลฅahanej krytiny je Kanadskรก bobrovka s formรกtom 380 ร 180 mm a s hmotnosลฅou 1,6 kg. Je to kameninovรก ลกkridla s maximรกlnou nasiakavosลฅou 5 % hmotnostnรฝch. Na kameninovรบ ลกkridlu pre skladanรบ krytinu s minimรกlnym sklonom 25ยฐ poskytuje vรฝrobca pรคลฅdesiatroฤnรบ zรกruku na rozmery, nosnosลฅ, mrazuvzdornosลฅ a kyselinovzdornosลฅ.

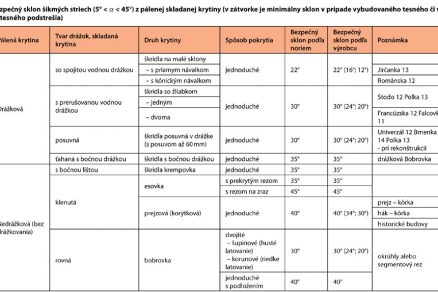

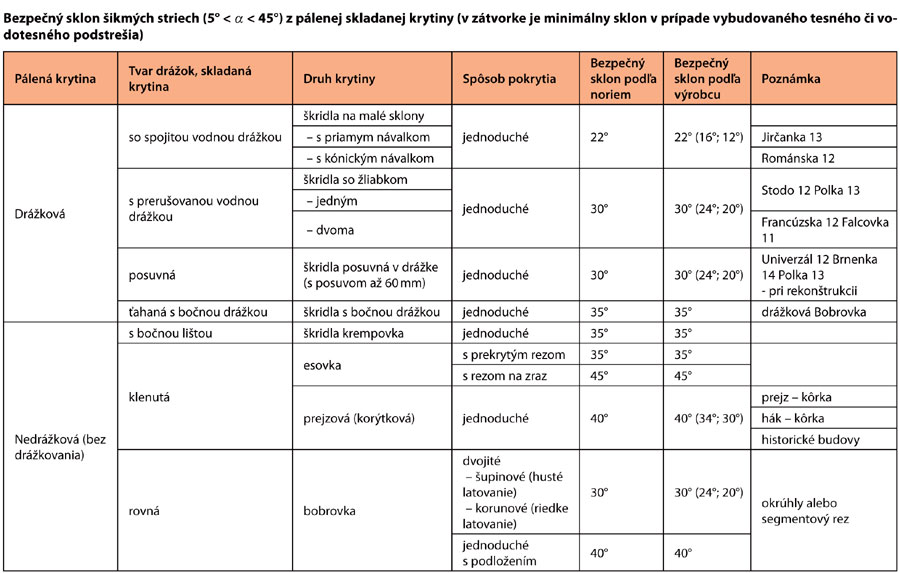

Klikni na tabuฤพku pre jej vรคฤลกie zobrazenie.
ย
Technickรฉ poลพiadavky
K technickรฝm vlastnostiam (charakteristikรกm) pรกlenej krytiny patria:
- geometrickรฉ charakteristiky;
- fyzikรกlne a mechanickรฉ charakteristiky (pevnosลฅ v tlaku pri ohybe, presiakavosลฅ, mrazuvzdornosลฅ, reakcia na oheล).
Prehฤพad hlavnรฝch druhov pรกlenej ลกkridly na skladanรบ krytinu |
|||
| a – Romรกnska 12 (465 ร 280 mm), b – Francรบzska 12 (465 ร 277 mm), c – Francรบzska 14 (405 ร 240 mm), d – Univerzรกl 12 (465 ร 275 mm), e – Brnenka 14 (405 ร 240 mm), f – Varia 14 (405 ร 240 mm), g – Holland (420 ร 250 mm), h – bobrovka (380 a 400 ร 180 a 190 mm), i – spodnรฉ korรฝtko (380 ร asi 207 mm), vrchnรฉ korรฝtko (380 ร 58 aลพ 100 mm), j – Portugal (420 ร 250 mm), k – Jirฤanka (425 ร 263 mm), l – Falcovka 11 (427 ร 270 mm), m – Stodo 12 (427 ร 270 mm), n – Srdcovka 11 (427 ร 270 mm) o – hladkรฝ hrebenรกฤ (dฤบลพka 380 mm), p – drรกลพkovรฝ hrebenรกฤ (dฤบลพka 380 mm) | |||
| ย |
ย |
ย |
ย |
| ย |
ย |
ย |
ย |
| ย |
ย |
ย |
ย |
| ย |
ย |
ย |
ย |
Geometrickรฉ charakteristiky
Streลกnรก ลกkridla dlhลกia ako 300 mm mรดลพe byลฅ prehnutรก (zakrivenรก) max. 1,5 % dฤบลพky a skrรบtenรก max. 1,5 % sรบฤtu dฤบลพky a ลกรญrky. Hodnoty dฤบลพky a ลกรญrky ลกkridly sa mรดลพu lรญลกiลฅ o ยฑ2 % od zรกkladnรฝch rozmerov deklarovanรฝch vรฝrobcom.
Fyzikรกlne a mechanickรฉ charakteristiky
Pevnosลฅ v tlaku pri ohybe sa oznaฤuje ako nosnosลฅ. Ako vyhovujรบca na nosnosลฅ sa oznaฤuje ลกkridla, ktorรก pri skรบลกke v ลฅahu pri ohybe podฤพa STN EN 538 vydrลพรญ zaลฅaลพenie aspoล:
- 0,6 kN pre nedrรกลพkovรบ rovnรบ ลกkridlu bobrovku,
- 0,9 kN pre drรกลพkovรบ plochรบ ลกkridlu,
- 1,0 kN pre korรฝtkovรบ krytinu,
- 1,2 kN pre ostatnรฉ druhy ลกkridly.
Presiakavosลฅ
Pri skรบลกanรญ podฤพa prvej skรบลกobnej metรณdy je povolenรฝ priemernรฝ faktor presiakavosti max. 0,5 cm3/(cm2 . deล) na vรฝrobky v kategรณrii 1 alebo 0,8 cm3/(cm2 . deล) na vรฝrobky v kategรณrii 2. Jednotlivรฉ vรฝrobky kategรณrie 1 mรดลพu maลฅ presiakavosลฅ max. 0,6 cm3/(cm2 . deล). Pri jednotlivรฝch vรฝrobkoch kategรณrie 2 sa pripรบลกลฅa 0,9 cm3/(cm2 . deล).
Pri postupe podฤพa druhej metรณdy sa zisลฅuje relatรญvna rรฝchlosลฅ presiaknutia vody celรฝm prierezom ลกkridly. Pri vรฝrobkoch kategรณrie 1 sa pripรบลกลฅa priemernรก hodnota presiakavosti najviac 0,8 s tรฝm, ลพe jednotlivรฉ vรฝrobky mรดลพu maลฅ hodnotu najviac 0,85. V kategรณrii 2 sa ako priemernรก hodnota pripรบลกลฅa 0,925, priฤom najvyลกลกou jednotlivou hodnotou mรดลพe byลฅ 0,95.
Mrazuvzdornosลฅ
Reakcia na oheล sa neskรบลกa, pretoลพe vลกetky streลกnรฉ pรกlenรฉ vรฝrobky obsahujรบ menej ako 1 % (hmotnosti alebo objemu) uhlรญka v sรบlade s STN EN 1304, takลพe ich moลพno bez skรบลกania zaradiลฅ do triedy A1.
Spomรญnanรฉ fyzikรกlne a mechanickรฉ charakteristiky sรบ navzรกjom nezรกvislรฉ. Z nameranej vysokej presiakavosti nemoลพno jednoznaฤne odvodiลฅ znรญลพenรบ mrazuvzdornosลฅ ลกkridly a naopak.
Doc. Ing. Jaroslav Vรฝbornรฝ, CSc.
FOTO: archรญv autora
Autor je absolventom Fakulty architektรบry a pozemnรฉho staviteฤพstva ฤVUT v Prahe. Po absolvovanรญ vedeckej aลกpirantรบry pracovnรญkov ลกkoliacich pracovรญsk zรญskal titul CSc.. Potom tri roky pracoval vo Vรฝskumnom รบstave pozemnรฝch stavieb Praha ako vedeckรฝ pracovnรญk. V roku 1976 absolvoval stรกลพ na univerzite NTH a vรฝskumnom รบstave NBI v Nรณrsku. V roku 1978 sa habilitoval v odbore teรณria a konลกtrukcia pozemnรฝch stavieb na stavebnej fakulte ฤVUT v Prahe. Od roku 1988 prednรกลกa na katedre stavebnรฝch materiรกlov, kde vedie diplomantov a doktorandov. Je spoluautorom piatich monografiรญ, autorom mnohรฝch vedeckรฝch a odbornรฝch ฤlรกnkov v ฤasopisoch a domรกcich aj zahraniฤnรฝch zbornรญkoch, spoluautorom vysokoลกkolskรฝch skrรญpt, rieลกiteฤพom vedeckovรฝskumnรฝch รบloh, vรฝskumnรฝch zรกmerov a grantov. Je ฤlenom TNK 37 Murivo a murovanรฉ konลกtrukcie pri ฤSNI.
