Technologickรฝ postup kladenia hydroizolaฤnej fรณlie
Partneri sekcie:
Hydroizolaฤnรฉ fรณlie sa voฤพne kladรบ na vodorovnรฝ podklad zodpovedajรบci poลพiadavkรกm. Na zvislรฝch a ลกikmรฝch plochรกch sa hydroizolaฤnรฉ sรบvrstvie mechanicky kotvรญ k podkladu. Na pripravenรฉ podkladovรฉ vrstvy sa najprv poloลพรญ podkladovรก a separaฤnรก textรญlia, potom sa realizuje izolaฤnรฝ povlak z fรณlie, ktorรฝ sa po kontrole tesnosti spojov a plochy opรคลฅ zakryje ochrannou vrstvou. Pri sรบฤasnej realizรกcii vodorovnej i zvislej izolรกcie sa zvyฤajne najprv izolujรบ zvislรฉ plochy a potom vodorovnรฉ.
Poลพiadavky na podkladovรฉ vrstvy
Podkladovรฉ a ochrannรฉ betรณnovรฉ mazaniny sa zhotovujรบ z betรณnu triedy C20/25. V podkladovรฝch betรณnoch sa mรก pouลพiลฅ kamenivo frakcie do 8 mm. Hydroizolaฤnรก vrstva sa kladie na rovnรฝ podklad zbavenรฝ mechanickรฝch neฤistรดt a ostrรฝch vรฝstupkov. Podklad mรดลพe na dvojmetrovej late vykazovaลฅ nerovnosลฅ maximรกlne 20 mm. V ploche sa nedรก akceptovaลฅ zvlnenie tam, kde vzdialenosลฅ vrcholov dvoch vฤบn je menลกia ako 1 m. Betรณny a omietky sa upravujรบ latou alebo drevenรฝm hladidlom. V izolรกciรกch proti zemnej vlhkosti mรดลพe podklad tvoriลฅ ลกtrkopieskovรก vrstva z hutnenรฉho kameniva. Frakcia do 32 mm hrubรก minimรกlne 50 mm alebo frakcia do 63 mm s hrรบbkou 100 mm.
Kladenie vrstiev
Pรกsy izolaฤnej fรณlie sa na podkladovรบ a separaฤnรบ textilnรบ vrstvu rozbalia z balov so vzรกjomnรฝm presahom ลกirokรฝm minimรกlne 50 mm (boฤnรฉ a ฤelnรฉ presahy) a podฤพa potreby sa ich dฤบลพka upravรญ odrezanรญm. Medzi susednรฝmi pรกsmi fรณlie musia byลฅ ฤelnรฉ presahy vzรกjomne posunutรฉ (tzv. kladenie na vรคzbu) aspoล o 100 mm. Orientรกcia fรณliovรฝch pรกsov a ich presahov k stavbe a smeru pรดsobenia vody nie je rozhodujรบca. Iba pri zvislรฝch izolรกciรกch sa jednotlivรฉ pรกsy fรณlie orientujรบ zvisle. Fรณliovรฉ hydroizolรกcie sa na vertikรกlne plochy kotvia mechanicky.
Kladenie textรญlie
Podkladovรฉ a separaฤnรฉ textilnรฉ vrstvy, tvoriace sรบฤasลฅ izolaฤnรฉho sรบvrstvia, sa na podklad kladรบ voฤพne s presahmi ลกirokรฝmi minimรกlne 50 mm. Orientรกcia jednotlivรฝch pรกsov textรญlie a ich presahov nerozhoduje, dรดleลพitรฉ je iba, aby podklad celkom pokryla ochrannรก vrstva a pritom nehrozil posun. Na vodorovnรฝch plochรกch sa textรญlia zรกsadne nekotvรญ, len sa podฤพa potreby na okrajoch plรดch provizรณrne priลฅaลพรญ proti vplyvom vetra. Na zvislรฝch a ลกikmรฝch plochรกch sa podkladovรก textรญlia najprv doฤasne mechanicky pripevnรญ pri hornom okraji plochy, a to podฤพa okolnostรญ tak, ลพe sa pribije cez dosku alebo prehne cez hranu muriva a zaลฅaลพรญ, potom sa riadne ukotvรญ รบchytnรฝmi prvkami fรณliovรฉho izolaฤnรฉho povlaku. Krycia vrstva sa na zvislรฝch a ลกikmรฝch plochรกch zavesรญ na preฤnievajรบci okraj podkladovej vrstvy. Pri stenรกch vyลกลกรญch ako 3,5 m moลพno kryciu ochrannรบ vrstvu podฤพa potreby k izolaฤnej fรณlii bodovo prichytiลฅ polyuretรกnovรฝm lepidlom aj v ploche steny. Presahy jednotlivรฝch pรกsov textรญlie sa v podkladovej vrstve zvรกrajรบ iba bodovo horรบcim vzduchom. V krycej ochrannej vrstve je nutnรฉ presahy textilnรฝch pรกsovย vลพdy sรบvislo zvariลฅ horรบci vzduchom, a tak zabrรกniลฅ vniknutiu neฤistรดt, cudzรญch predmetov, zรกsypovรฉho materiรกlu alebo betรณnovej zmesi pod ochrannรบ vrstvu a chrรกniลฅ povrch izolaฤnej fรณlie.
Spoje
Vลกetky spoje sa zhotovujรบ vรฝhradne teplovzduลกnรฝmi zvรกracรญmi prรญstrojmi. Takzvanรฉ zvรกranie za studena pomocou tetrahydrofurรกnu (THF) je veฤพmi citlivรฉ na nepriaznivรฉ poveternostnรฉ podmienky. Najlepลกie je sa celkom vyhnรบลฅ รบprave tvaru opracovanรฉho detailu. Spรกjanie prostrednรญctvom THF je moลพnรฉ iba na otvorenom priestranstve pri teplote ovzduลกia viac ako +15 ยฐC a za suchรฉho poฤasia.

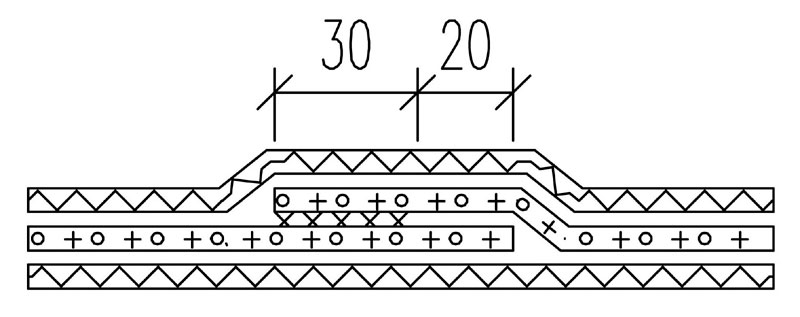

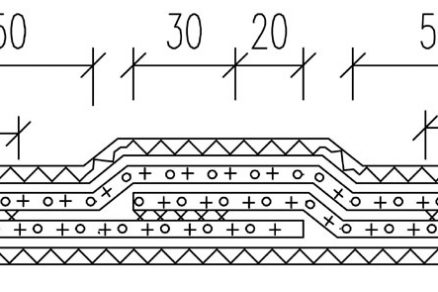

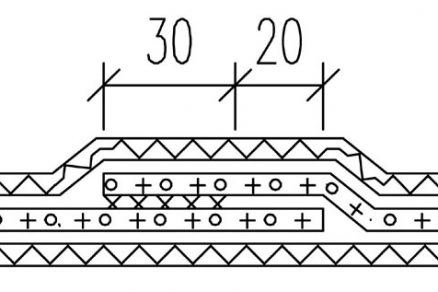

Obr.: Geometria jednoduchรฉho spoja. Hydroizolaฤnรก fรณlia sa v spodnej stavbe s tlakovou vodou odporรบฤa zvรกraลฅ dvojstopovรฝmi zvarmi so skรบลกobnรฝm kanรกlikov ลกirokรฝm asi 10 mm. Pri dvojstopovรฝch zvaroch realizovanรฝch strojovo sa minimรกlna ลกรญrka homogรฉnneho spoja zniลพuje na 10 mm.
Spรกjanie horรบcim vzduchom
Zvรกranie fรณliรญ horรบcim vzduchom spoฤรญva v zahriatรญ spรกjanรฝch povrchov do plastickรฉho stavu prรบdom vzduchu vystupujรบcim z hubice teplovzduลกnรฉho zvรกracieho prรญstroja a v nรกslednom stlaฤenรญ spoja. Podฤพa postupu roztavovania hmoty sa teplovzduลกnรฝ zvรกracรญ prรญstroj posรบva v smere spoja a spรกjanรฉ okraje sa vzรกjomne stlรกฤajรบ. Na spรกjanie presahov fรณliรญ sa zvyฤajne pouลพรญvajรบ zvรกracie ลกtrbinovรฉ dรฝzy ลกirokรฉ 40 mm, zasunutรฉ do spoja tak, aby okraj ลกirokej ลกtrbinovej dรฝzy presahoval o asi 3 aลพ 4 mm cez okraj spoja a ลกรญrka homogรฉnneho spoja bola minimรกlne 30 mm. Teplovzduลกnรฉ spรกjanie sa v detailoch a zvรคฤลกa aj na vertikรกlnych plochรกch vykonรกva ruฤnรฝmi teplovzduลกnรฝmi zvรกracรญmi prรญstrojmi, na horizontรกlnych plochรกch zvรกracรญmi automatmi. Obr.: Geometria spoja s kanรกlikom. V miestach, kde sa pre nedostupnosลฅ dvojstopovรฝ zvar nedรก vykonaลฅ strojovo, odporรบฤa sa jednoduchรฝ zvar realizovanรฝ ruฤne preplรกtovaลฅ tak, aby sa vytvoril skรบลกobnรฝ kanรกlik.
Kotvenie vrstiev
Fรณliovรก hydroizolรกcia na zvislรฝch stenรกch sa kotvรญ v รบrovniach jednotlivรฝch podlaลพรญ โ takzvanรฉ etapovรฉ spoje. Kotvenie sa realizuje len na hornom okraji danej etapy. Na kotvenie fรณliovej hydroizolรกcie na hornom okraji sa vลพdy pouลพรญva lรญniovรฉ kotvenie. Lรญniovรฉ kotviace prvky tvoria pรกsiky z poplastovanรฉho alebo pozinkovanรฉho plechu. Kotviace pรกsiky pritlรกฤajรบ fรณliovรบ hydroizolรกciu k podkladu alebo sa na ne hydroizolรกcia teplovzduลกne privarรญ. Kotviace prvky sa k pevnej podkladovej vrstve z betรณnu alebo omietnutรฉho muriva bodovo pripevลujรบ zatฤบkacรญmi rozpernรฝmi nitmi s rozstupom pribliลพne 200 mm. Jednotlivรฉ kotviace pรกsiky sa osadzujรบ so styฤnรฝmi ลกkรกrami ลกirokรฝmi minimรกlne 3 mm (aby bola moลพnรก ich dilatรกcia).

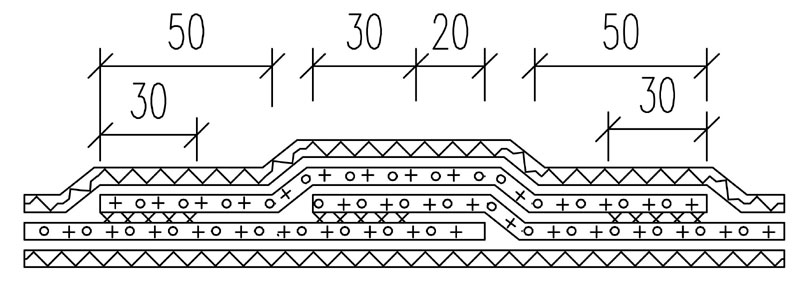

Obr.: Geometria preplรกtovanรฉho spoja
Bodovรฉ kotvenie
Bodovรฉ kotvenie izolaฤnej fรณlie na zvislรฝch plochรกch sa realizuje v presahoch pรกsu minimรกlne po 1 m dฤบลพky, po kaลพdรฝch 5 m aj v strede pรกsu aspoล dvoma kotvami, ktorรฉ sa potom prekryjรบ zรกplatou. Kotvenie v okraji pรกsu sa prekryje ฤalลกรญm pรกsom fรณlie tak, aby ลกรญrka teplovzduลกnรฉho homogรฉnneho zvaru popri kotvรกch pri fรณliรกch z PVC-P zodpovedala ลกรญrke minimรกlne 30 mm. Opรญsanรฉ bodovรฉ kotvenie v presahoch sa vyuลพรญva najmรค v miestach, kde je potrebnรฉ, aby hydroizolaฤnรก fรณlia maximรกlne kopรญrovala podklad, naprรญklad v tuneloch.

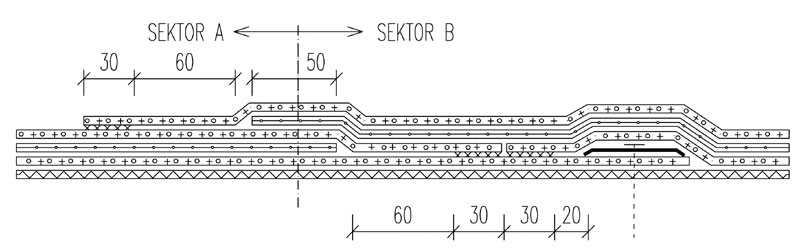

Obr.: Etapovรฉ napojenie sektorovej hydroizolรกcie na zvislej stene
Poลพiadavky na ฤalลกie konลกtrukcie
Klampiarske konลกtrukcie Ukonฤovacie liลกty sa zhotovujรบ z pozinkovanรฉho plechu hrubรฉho 0,66 mm. Kotviace pรกsiky sรบ z pozinkovanรฉho plechu s hrรบbkou 0,66 mm, s lakovanรฝm vnรบtornรฝm povrchom a s vonkajลกรญm povrchom kaลกรญrovanรฝm vrstvou PVC-P. Tmely Na tmelenie ukonฤovacรญch lรญลกt sa pouลพรญva trvalo pruลพnรฝ polyuretรกnovรฝ tmel.
Klimatickรฉ podmienky pri realizรกcii
Izolรกcie z fรณliรญ sa zvyฤajne realizujรบ pri teplotรกch okolitรฉho vzduchu, no najmรค podkladu rovnajรบcich sa alebo vyลกลกรญch ako +5 ยฐC. Ak je chladno, odporรบฤa sa izolaฤnรฉ fรณlie pred poloลพenรญm temperovaลฅ vo vyhriatych priestoroch. Pri daลพdi a snehu sa prรกce musia buฤ preruลกiลฅ, alebo sa musรญ zabezpeฤiลฅ ochrana pracovnรฉho priestoru pred nepriaznivรฝm poฤasรญm. V prรญpade, ลพe teplota vzduchu klesne pod 0 ยฐC, hydroizolaฤnรฉ prรกce sa musia zastaviลฅ. Nesmรบ sa vykonรกvaลฅ ani stavebnรฉ prรกce, ktorรฉ sa tรฝkajรบ hydroizolaฤnรฉho povlaku โ naprรญklad kladenie ochrannej betรณnovej mazaniny. Teplota skรบลกanej hydroizolรกcie by pri vykonรกvanรญ skรบลกok hydroizolaฤnรฝch systรฉmov z mรคkฤenรฉho PVC nemala byลฅ niลพลกia ako 0 ยฐC. Ak sรบ teploty niลพลกie, v dรดsledku zvรฝลกenia tuhosti jednotlivรฝch vrstiev sa veฤพmi predlลพuje ฤas vysรกvania sektora aj skรบลกobnรฝch kanรกlikov. V priebehu pretlakovรฝch, prรญpadne vรกkuovรฝch skรบลกok fรณliovej hydroizolรกcie nesmie teplota vzduchu a podkladu klesnรบลฅ pod 5 ยฐC, respektรญve 0 ยฐC. Poฤas skรบลกky ihlou a iskrovej skรบลกky nesmie teplota vzduch a podkladu klesnรบลฅ pod 0 ยฐC. Teplotu podkladu a vzduchu moลพno zvyลกovaลฅ vhodnรฝm konลกtrukฤnรฝm rieลกenรญm (zateplenรญm, zastreลกenรญm).
Hladina podzemnej vody
Aลพ do staticky bezpeฤnรฉho zabudovania hydroizolรกcie, respektรญve konลกtrukcie objektu by sa hladina podzemnej vody mala udrลพiavaลฅ ฤerpanรญm zo studnรญ najmenej 300 mm pod najniลพลกie poloลพenรฝm miestom stavebnej jamy.
Po nechrรกnenej izolรกcii mรดลพu prechรกdzaลฅ iba pracovnรญci realizujรบci hydroizolรกciu, a to len v nevyhnutnรฝch prรญpadoch. Po nechrรกnenej izolรกcii sa smie prechรกdzaลฅ iba v obuvi s mรคkkou podrรกลพkou. Po tom, ako sa izolรกcie dokonฤia a odovzdajรบ, treba v ฤo moลพno najkratลกom ฤase zhotoviลฅ predpรญsanรฉ ochrannรฉ vrstvy. Okrem fรณlie sรบ na vytvorenie izolaฤnรฉho systรฉmu potrebnรฉ doplnkovรฉ izolaฤnรฉ materiรกly (fรณliovรฉ tvarovky, tmely a pod.) a pomocnรฉ materiรกly (podkladovรฉ, ochrannรฉ, separaฤnรฉ textรญlie, รบchytnรฉ prvky a pod.).
Text a obrรกzky: Ateliรฉr stavebnรฝch izolรกciรญ Autormi ฤlรกnku sรบ pracovnรญci Ateliรฉru stavebnรฝch izolรกciรญ, ktorรฉ sรบ ลกpecializovanรฝm strediskom spoloฤnosti Dektrade a. s. Pri prรกci vychรกdzajรบ z vลกeobecnej teรณrie izolรกciรญ a konลกtrukciรญ stavieb vytvรกranej v centre stavebnรฝch izolรกciรญ KUTNAR โ HYDRO TERMO IZOLACE STAVEB. Vyuลพรญvajรบ dlhoroฤnรฉ skรบsenosti vlastnรฝch pracovnรญkov a poradcov z vรฝrobnej, realizaฤnej, obchodnej, projektovej i sรบdnej sfรฉry.
