Tenzometria drevenรฝch konลกtrukciรญ Katedrรกly sv. Martina

Partneri sekcie:

Tenzometrickรฉ merania na nosnej konลกtrukcii drevenรฉho krovu nad presbytรฉriom Katedrรกly sv. Martina vย Bratislave sa vykonali vย rรกmci tepelnej sanรกcie (termosanรกcie) spomenutej konลกtrukcie. Termosanรกcia je modernรก metรณda sanรกcie drevenรฝch konลกtrukciรญ, ktorรก je zameranรก na likvidรกciu drevokaznรฉho hmyzu pรดsobenรญm zvรฝลกenej teploty.

tenzometria drevenych konstrukcii katedraly sv martina 7188 big image
09sandanus big image
08sandanus big image
07sandanus big image
06sandanus big image
04bsandanus big image
04asandanus big image
03bsandanus big image
Vzhฤพadom na to, ลพe na Slovensku ide oย pomerne mรกlo rozลกรญrenรบ sanaฤnรบ metรณdu, aย zรกroveลˆ sย ohฤพadom na skutoฤnosลฅ, ลพe sa pouลพila na historicky vรฝznamnom objekte (obr.ย 1), รบlohou meranรญ bolo sledovaลฅ, do akej miery zvรฝลกenรก teplota ovplyvลˆuje stav aย sprรกvanie nosnej konลกtrukcie aย ฤi sรบ spozorovanรฉ zmeny trvalรฉ, alebo len doฤasnรฉ.


Obr. 1ย  Pohฤพad na streลกnรบ konลกtrukciu presbytรฉria

Termosanรกcia โ€“ podstata metรณdy aย technolรณgia
Cieฤพom tepelnej sanรกcie je celoploลกnรก likvidรกcia drevokaznรฉho hmyzu vo vลกetkรฝch jeho vรฝvojovรฝch ลกtรกdiรกch vย napadnutej drevenej konลกtrukcii. Aby sa proces termosanรกcie mohol povaลพovaลฅ za รบspeลกnรฝ, treba vnรบtri drevnej substancie (vย jadre prierezov) dosiahnuลฅ teplotu minimรกlne 55ย ยฐC aspoลˆ poฤas jednej hodiny.
Zvรฝลกenie teploty drevenej konลกtrukcie sa najฤastejลกie realizuje vhรกลˆanรญm horรบceho vzduchu do priestoru drevenรฉho krovu prostrednรญctvom teplovzduลกnรฉho potrubia napojenรฉho na teplovzduลกnรฉ agregรกty (obr.ย 2). Teplota โ€žvyrรกbanรฉhoโ€œ aย vhรกลˆanรฉho vzduchu podฤพa veฤพkosti konลกtrukcie aย dฤบลพky prรญvodnรฉho potrubia dosahuje 100 aลพ 120ย ยฐC. Proces termosanรกcie krovu nad presbytรฉriom Katedrรกly sv. Martina vย Bratislave sa vzhฤพadom na rozsah konลกtrukcie rozdelil na 3 etapy. Ako prvรก sa ohrievala ฤasลฅ streลกnej konลกtrukcie presbytรฉria spojenรก sย veลพou, ako poslednรก sa ohrievala ฤasลฅ streลกnej konลกtrukcie nadvรคzujรบca na streลกnรบ konลกtrukciu nad hlavnou loฤou katedrรกly.

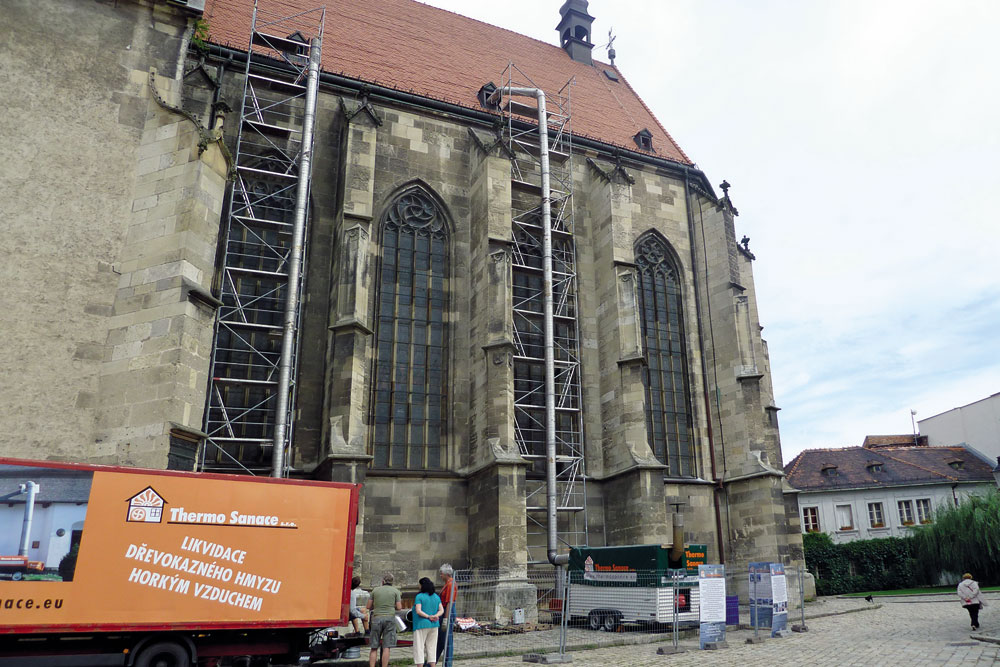

Obr. 2ย  Inลกtalรกcia vykurovacรญch agregรกtov

Nosnรก konลกtrukcia krovu โ€“ nosnรฝ systรฉm aย meracie miesta
Krov nad presbytรฉriom je ลกtvorpodlaลพnรก konลกtrukcia. Konลกtrukฤnรฝ systรฉm prvรฝch dvoch podlaลพรญ je vzperadlovรฝ rรกm vo forme leลพatej stolice so zdvojenรฝm stฤบpikom vย osi krovu sย funkciou veลกadla. Tretie podlaลพie je vรคznicovรก sรบstava โ€“ stojatรก stolica sย podopretรญm vรคznรฉho trรกmu vย strede vรคzby. Vย pozdฤบลพnom smere je krov vystuลพenรฝ krรญลพovรฝmi vystuลพovadlami medzi leลพatรฝmi stolicami plnรฝch vรคzieb vย rovine strechy aย vzperkami stojatej stolice vย treลฅom podlaลพรญ krovu (obr. 3). Vplyv zmeny teploty poฤas termosanรกcie sa sledoval tenzometrickรฝm meranรญm. Na meranie pomernรฝch deformรกciรญ drevenรฝch prvkov sa pouลพili odporovรฉ tenzometre, ktorรฉ sa osadili na povrch vybranรฝch nosnรฝch prvkov (obr. 4a). Lokalizรกcia meracรญch miest sa zvolila sย ohฤพadom na nosnรฝ systรฉm krovu (prvky, kde moลพno oฤakรกvaลฅ jednoduchรฝ stav napรคtosti pri rovnomernej zmene teploty = osovรฝ ลฅah/tlak) aย dostupnosลฅ pre montรกลพ tenzometrov (obr.ย 5). Meracie tenzometre sa osadili vย plnej vรคzbe buฤ na hornej hrane horizontรกlnej vzpery (hambรกlok) vย รบrovni โ€žstropuโ€œ prvรฉho poschodia konลกtrukcie krovu (10 meracรญch miest), alebo na povrchu ลกikmej vzpery vย รบrovni prvรฉho poschodia konลกtrukcie krovu (2 meracie miesta). Jeden tenzometer sa osadil mimo konลกtrukcie โ€“ na samostatnej drevenej vzorke.

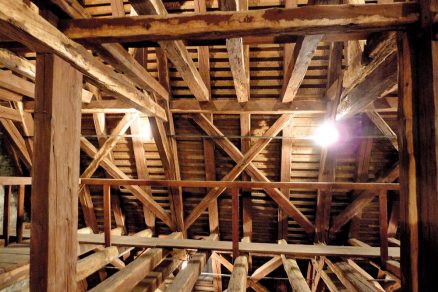

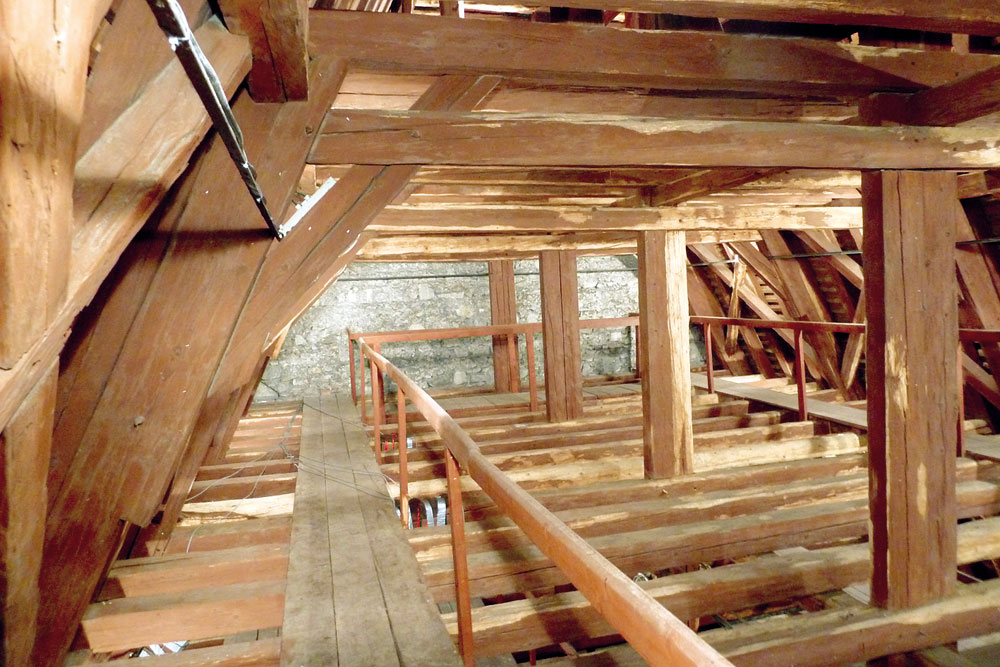

Obr. 3ย  Nosnรก konลกtrukcia krovu nad presbytรฉriom

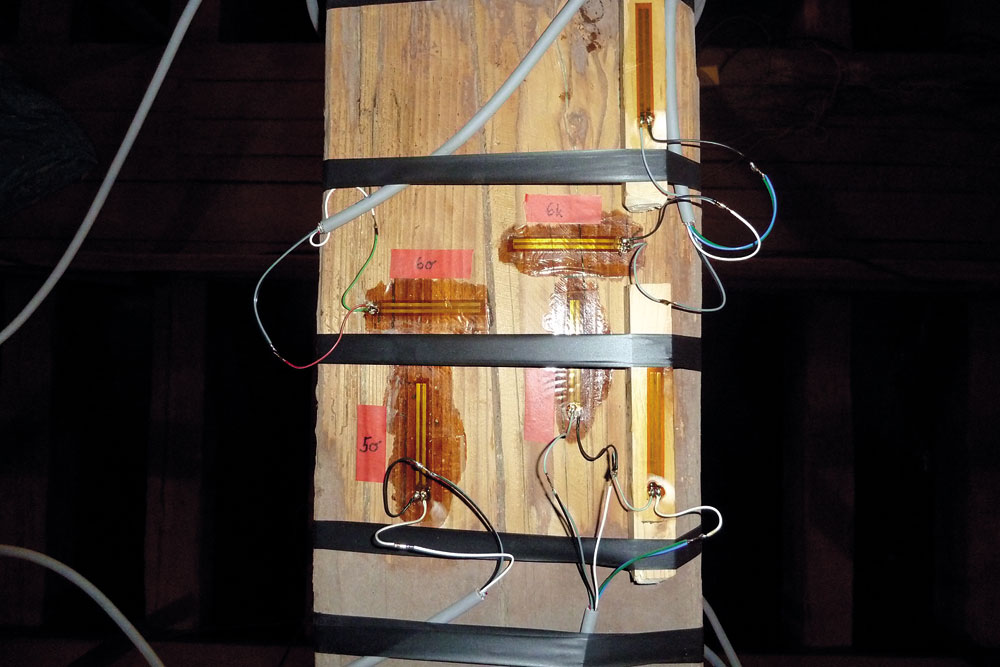

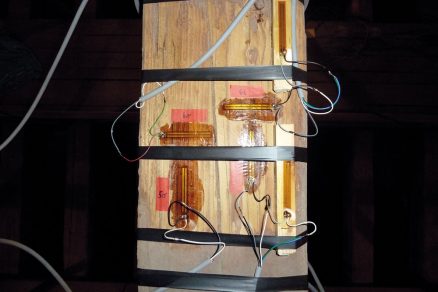

Obr. 4ย  Osadenie tenzometrov na prvku

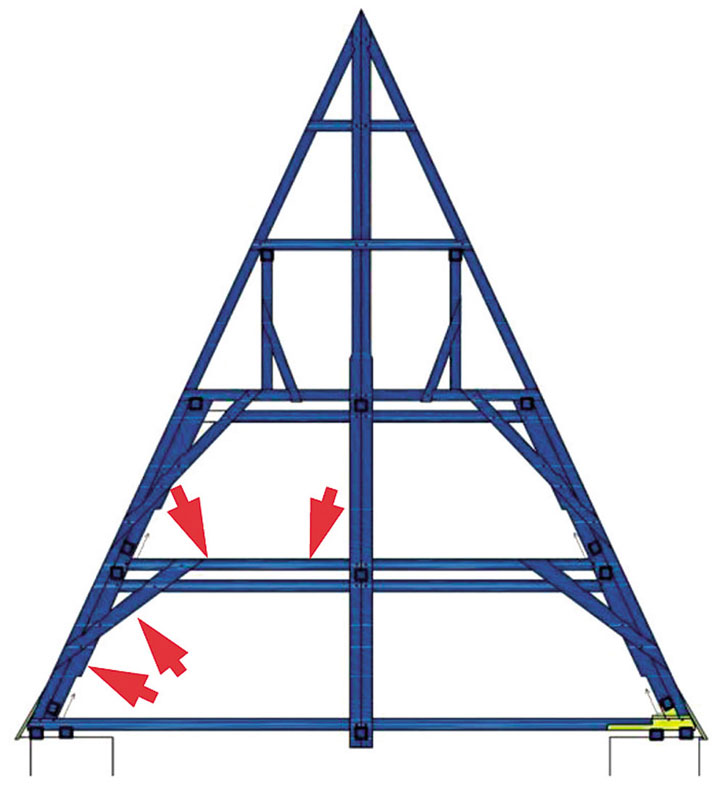

Obr. 5ย  Prieฤny rez konลกtrukcie krovu nad presbytรฉriom (plnรก vรคzba) aย lokalizรกcia meracรญch miest (autor: Lubor Suchรฝ)

Meracie zariadenia

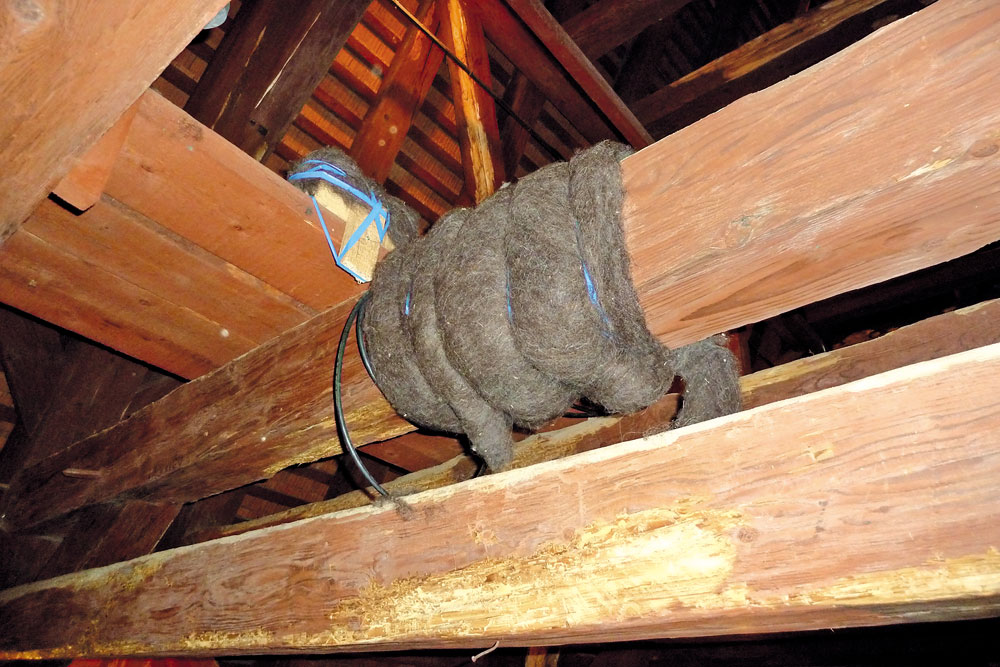

Vzhฤพadom na charakter aย cieฤพ meranรญ (vplyv zmeny teploty na napรคtosลฅ konลกtrukcie) sa pouลพili dva typy zapojenia tenzometrov โ€“ polomost bez kompenzaฤnรฉho tenzometra (sย presnรฝm odporom) aย polomost sย kompenzaฤnรฝm tenzometrom. Meracie miesto sa pred spustenรญm termosanรกcie obalilo izolaฤnou vlnou (obr. 4b), aby sa zabrรกnilo jeho prรญpadnรฉmu lokรกlnemu prehriatiu od vhรกลˆanรฉho horรบceho vzduchu.

Priebeh aย vyhodnotenie meranรญ
Meranie teploty
Vรฝvoj teploty vย krove poฤas termosanรกcie zaznamenรกvali pracovnรญci spoloฤnosti Thermo Sanace, s.โ€ฏr.โ€ฏo., na viacerรฝch miestach nosnej konลกtrukcie krovu. Zรกznam merania teplรดt na vybranรฝch miestach ilustruje obr. 6.


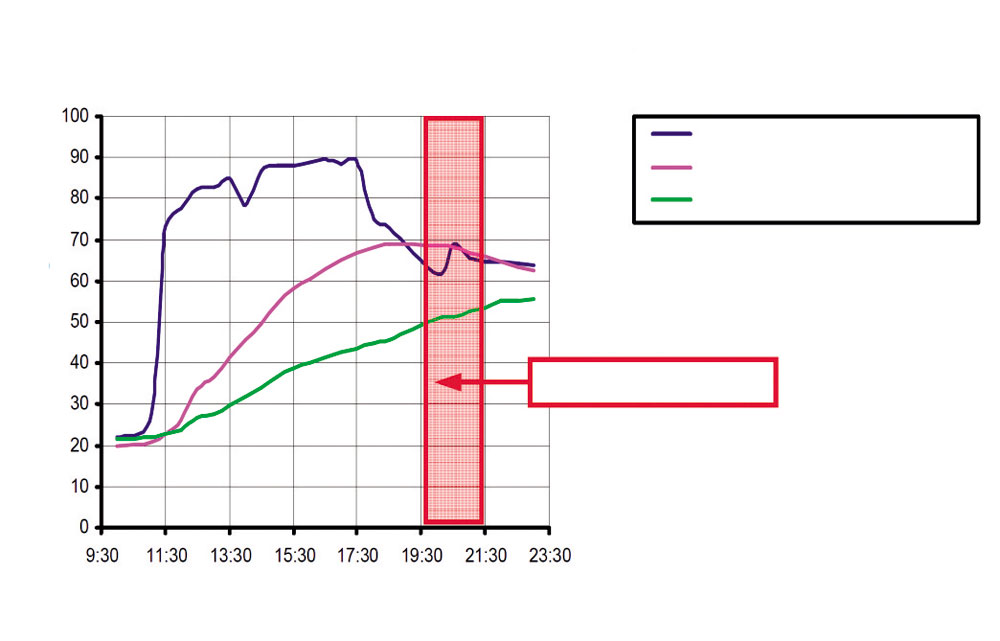

Obr. 6ย  Meranie teploty v ฤase vo vybranรฝch prvkoch poฤas termosanรกcie v etape 3

Pomernรฉ deformรกcie

Na zรกklade vรฝsledkov nameranรฝch pomernรฝch deformรกciรญ (obr.ย 7) moลพno konลกtatovaลฅ, ลพe vzhฤพadom na objemovรฉ zmeny materiรกlu sa na povrchu pravdepodobne vรฝraznejลกie prejavuje zmena objemu vplyvom zmeny vlhkosti (vysychanie, napuฤiavanie) ako zmena objemu vplyvom teplotnej rozลฅaลพnosti materiรกlu. Keฤลพe zmena vlhkosti drevenรฝch prvkov sa poฤas termosanรกcie nemerala, nedรก sa vyhodnotiลฅ priama sรบvislosลฅ medzi jej zmenou aย meranรฝmi pomernรฝmi deformรกciami. Vzhฤพadom na fyzikรกlne vlastnosti dreva sa vลกak dรก rovnako oฤakรกvaลฅ vรฝraznejลกรญ vplyv zmeny vlhkosti ako vplyv zmeny teploty na objemovรฉ zmeny dreva (sรบฤinitele objemovej rozลฅaลพnosti vplyvom zmeny vlhkosti sรบ pribliลพne 104-krรกt vรคฤลกie ako sรบฤinitele teplotnej rozลฅaลพnosti).


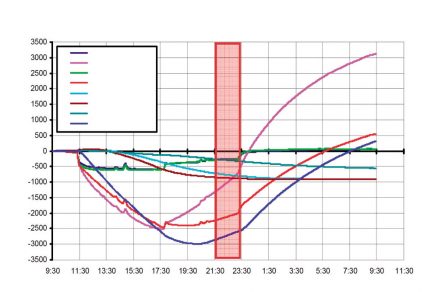

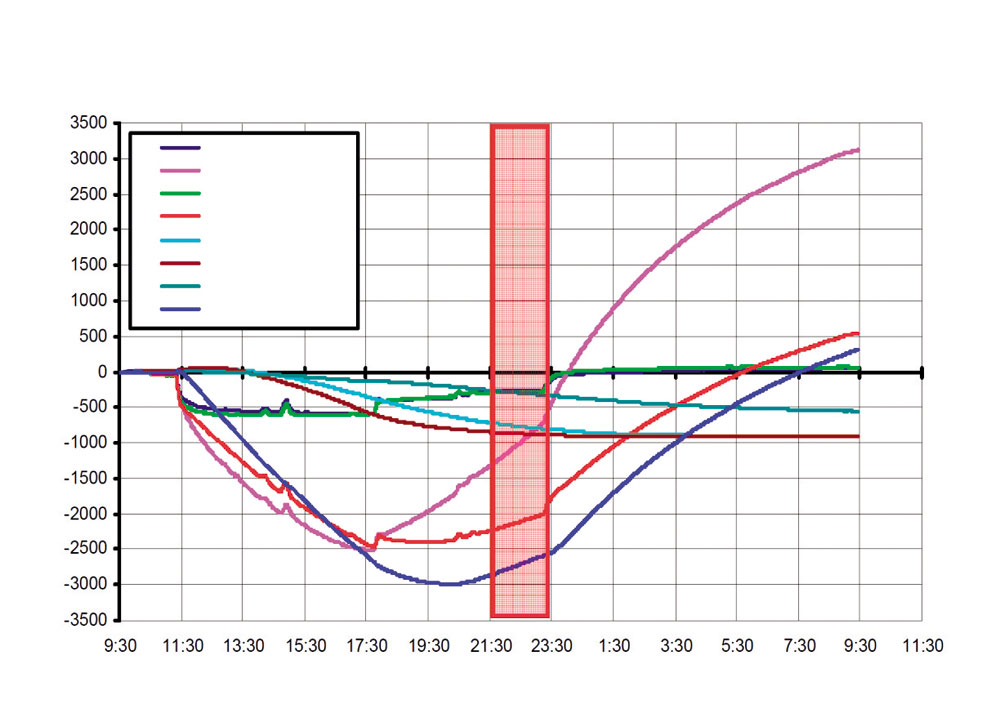

Obr. 7ย  Meranie pomernรฝch deformรกciรญ v ฤase poฤas termosanรกcie v etape 3

Taktieลพ sa vรฝraznejลกie prejavila zmena objemu prvkov vย smere kolmo na vlรกkna vย porovnanรญ so smerom rovnobeลพnรฝm sย vlรกknami. Nameranรฉ hodnoty pomernรฝch deformรกciรญ kolmo na vlรกkna (4 odpor, 6 odpor, 6 kompenzรกcia) sรบ niekoฤพkonรกsobne vรคฤลกie ako pomernรฉ deformรกcie meranรฉ rovnobeลพne sย vlรกknami. Takรกto tendencia je vย sรบlade sย teoretickรฝmi รบdajmi oย objemovej rozลฅaลพnosti dreva, kde sa vลกeobecne udรกva pomer medzi jednotlivรฝmi smermi aTan : aRad : aLin = 15 : 10 : 1 (pribliลพne rovnakรฝ pomer platรญ aj pre zmenu objemu vplyvom vlhkosti aย teplotnรบ rozลฅaลพnosลฅ). Vรฝraznejลกie objemovรฉ zmeny sa pravdepodobne objavili iba vย povrchovรฝch vrstvรกch materiรกlu, pretoลพe vo vรคฤลกine prรญpadov vรฝsledky pomernรฝch deformรกciรญ relatรญvne verne sledujรบ zmenu teploty vย krove vย procese jeho termosanรกcie (nรกrast teploty = nรกrast pomernรฝch deformรกciรญ) aย po ochladenรญ krovu sa postupne vytrรกcajรบ. Treba vลกak poznamenaลฅ, ลพe vรฝsledky zย meracรญch miest bez kompenzรกcie (oznaฤenie zapojenia โ€žodporโ€œ) sรบ zaลฅaลพenรฉ aj vplyvom teploty na meracรญ obvod (tenzometer, napรกjacie kรกble aย pod.), preto moลพno skรดr sledovaลฅ tendencie meranรฝch รบdajov ako vyhodnocovaลฅ presnรฉ numerickรฉ vรฝsledky. Pri pouลพitรญ kompenzรกcie by malo byลฅ skreslenie meranรฝch vรฝsledkov menลกie, takisto ho vลกak nemoลพno vylรบฤiลฅ, jednak zย dรดvodu, ลพe drevo je vรฝrazne nehomogรฉnny materiรกl (hrฤe, trhliny, smer vlรกkien aย pod.), aย jednak preto, ลพe kompenzaฤnรฉ tenzometre sa nedali umiestniลฅ na vzorky dreva odobratรฉ zย konลกtrukcie krovu, ale pouลพili sa vzorky beลพne dostupnรฉho reziva.

Normรกlovรฉ napรคtia
Napรคtosลฅ nosnej konลกtrukcie sa vyhodnotila iba pre meracie miesta sย kompenzรกciou aย orientรกciou tenzometrov rovnobeลพne sย vlรกknami (oznaฤenie 1 aลพ 5 kompenzรกcia). Na zรกklade dosiahnutรฝch vรฝsledkov (obr.ย 8) moลพno konลกtatovaลฅ, ลพe vplyvom objemovรฝch zmien vznikajรบ vo vybranรฝch prvkoch nosnej konลกtrukcie (hambรกlok, vzpera) prevaลพne tlakovรฉ napรคtia, ktorรฉ pravdepodobne sรบvisia sย teplotnou dฤบลพkovou rozลฅaลพnosลฅou materiรกlu.


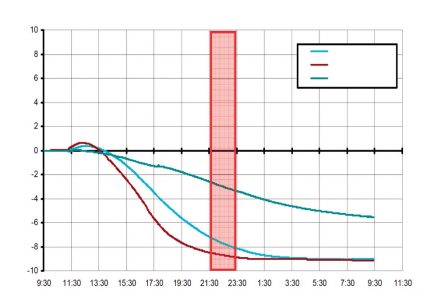

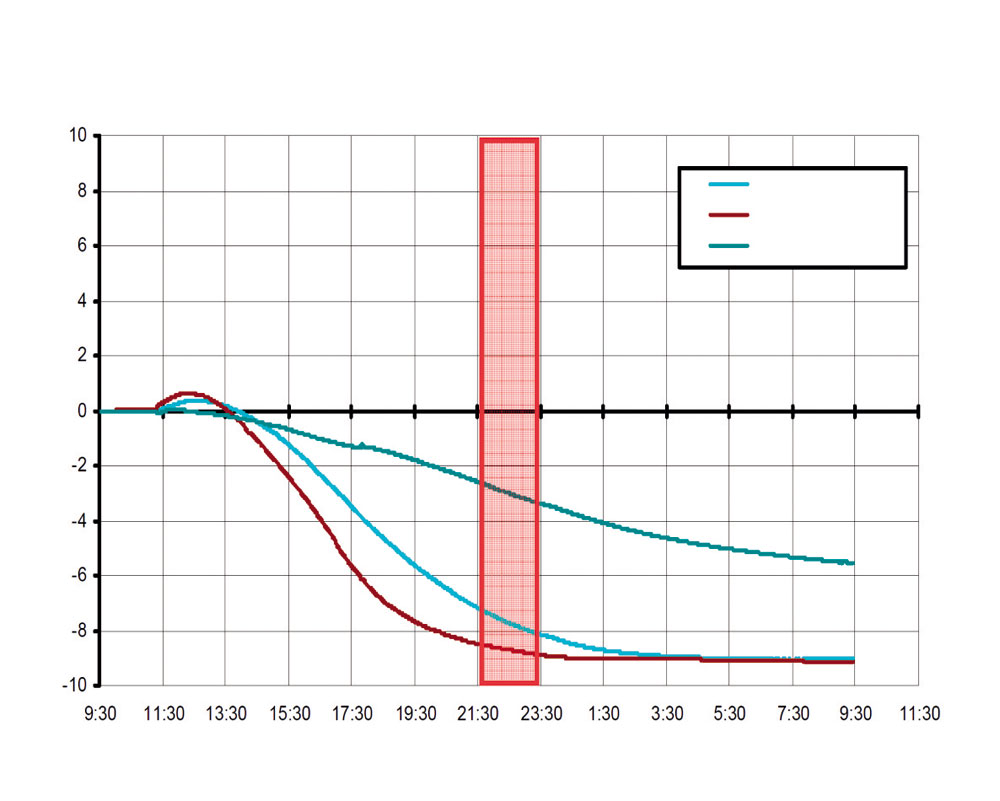

Obr. 8ย  Vyhodnotenie normรกlovรฝch napรคtรญ v ฤaseย  poฤas termosanรกcie v etape 3

Ich nรกrast aย pokles totiลพ nesledujรบ vรฝvoj okolitej teploty vย krove, ale majรบ urฤitรฝ fรกzovรฝ posun, podobne ako pri priebehu teplรดt meranรฝch vย jadre prierezov. Ani vย ฤase ukonฤenia tenzometrickรฉho merania (niekoฤพko hodรญn po skonฤenรญ ohrievania) napรคtia รบplne nevymizli. Podฤพa vรฝsledkov dlhodobรฝch meranรญ na vybranรฝch prvkoch vลกak moลพno konลกtatovaลฅ, ลพe normรกlovรฉ napรคtia postupne poklesli aลพ na รบroveลˆ napรคtosti konลกtrukcie pred jej termosanรกciou (obr.ย 9).


Obr. 9ย  Vyhodnotenie normรกlovรฝch napรคtรญ v ฤase podฤพa vรฝsledkov dlhodobรฝch meranรญ

Vizuรกlna obhliadka konลกtrukcie
Pred zaฤiatkom termosanรกcie aย takisto po jej ukonฤenรญ sa vykonala vizuรกlna obhliadka drevenej konลกtrukcie. Na kontrolovanรฝch prvkoch aย ich spojoch neboli viditeฤพnรฉ ลพiadne poruchy, ktorรฉ by sa mohli spรกjaลฅ sย ohrievanรญm streลกnej konลกtrukcie (novรฉ alebo neprimerane roztvorenรฉ trhliny, uvoฤพnenรฉ tesรกrske spoje aย pod.). Rovnako sa poฤas procesu termosanรกcie nespozorovali ลพiadne inรฉ prejavy vzniku porรบch nosnรฉho systรฉmu (zvuky, otrasy aย pod.).

Zรกvery
Na zรกklade vรฝsledkov meranรญ poฤas termosanรกcie streลกnej konลกtrukcie nad presbytรฉriom Katedrรกly sv. Martina vย Bratislave moลพno formulovaลฅ tieto zรกvery:

  • vรฝraznรก zmena (nรกrast) teploty vย konลกtrukcii ovplyvลˆuje napรคtosลฅ nosnej konลกtrukcie vย dรดsledku jej objemovรฝch zmien iba doฤasne, po ochladenรญ konลกtrukcie sa tento vplyv postupne vytrรกca;
  • objemovรฉ zmeny vย smere kolmom na vlรกkna sa prejavujรบ niekoฤพkokrรกt vรฝraznejลกie ako objemovรฉ zmeny vย smere rovnobeลพnom sย vlรกknami;
  • objemovรฉ zmeny spรดsobenรฉ teplotnou rozลฅaลพnosลฅou materiรกlu sรบ na povrchu prvkov pravdepodobne zanedbateฤพnรฉ vzhฤพadom na objemovรฉ zmeny, ktorรฉ sรบvisia so zmenou vlhkosti dreva (vysรบลกanie, napรบฤanie);
  • pri vizuรกlnej kontrole stavu konลกtrukcie pred termosanรกciou aย po nej sa nespozorovali ลพiadne poruchy, ktorรฉ by sa mohli prisudzovaลฅ nadmernรฉmu zvรฝลกeniu teploty alebo neรบmernรฉmu vysรบลกaniu drevenej konลกtrukcie (trhliny, uvoฤพnenรฉ spoje aย pod.).

Vzhฤพadom na poฤet meranรญ treba poznamenaลฅ, ลพe na Slovensku iลกlo oย pilotnรฝ projekt aย na formulรกciu vลกeobecnรฝch zรกverov by sa mal realizovaลฅ vรคฤลกรญ poฤet experimentรกlnych meranรญ, ktorรฉ by vytvorili ลกtatisticky hodnotiteฤพnรฝ sรบbor. Uskutoฤnenรฉ merania sรบ vลกak dobrรฝm predpokladom na ฤalลกรญ rozvoj termosanรกcie aย skรบmanie jej vplyvu na nosnรบ konลกtrukciu historicky vรฝznamnรฝch objektov.

TEXT: doc. Ing. Jaroslav Sandanus, PhD., Ing. Miloลก Slivanskรฝ, PhD.
FOTO aย OBRรZKY: archรญv autorov, Lubor Suchรฝ

Autori pรดsobia na Katedre kovovรฝch aย drevenรฝch konลกtrukciรญ Stavebnej fakulty STU vย Bratislave.

Literatรบra
1.ย ย ย  Sandanus, J. โ€“ Slivanskรฝ, M.: Tenzometrickรฉ meranie konลกtrukcie krovu nad presbytรฉriom Katedrรกly sv. Martina vย Bratislave poฤas termosanรกcie aย urฤenie vplyvu termosanรกcie na nosnรบ konลกtrukciu krovu. Bratislava, 2011.
