Tréningová hokejová hala v Košiciach

Majstrovstvá sveta v hokeji 2011 mali zvláštnu príchuť. Slovensko bolo totiž hosťujúcou krajinou, ktorá privítala na svojom území priaznivcov hokeja z celého sveta. O medaily sa bojovalo v nových moderných halách v Bratislave a v Košiciach, kde sa v priebehu troch týždňov sústredilo množstvo zvučných mien svetového hokeja, ale i športových priaznivcov.

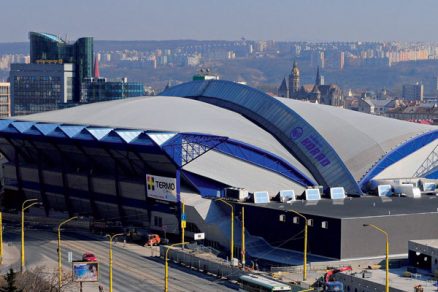

Miestom aktívnej prípravy hokejistov na jednotlivé zápasy bola tiež novopostavená tréningová hala pri košickej STEEL ARÉNE (obr. 1 a 2).

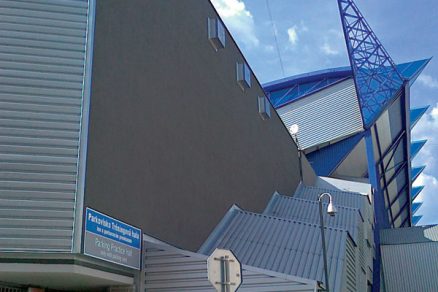

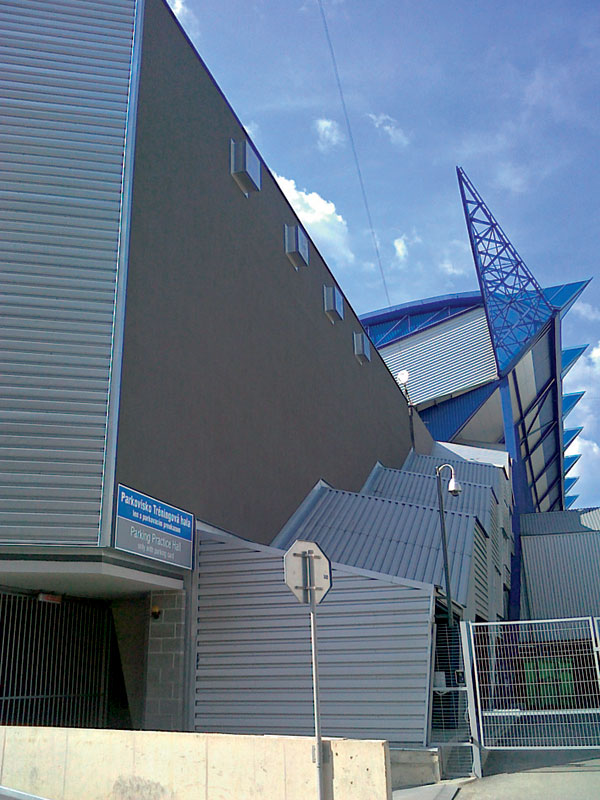

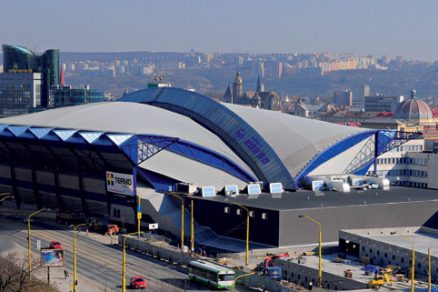

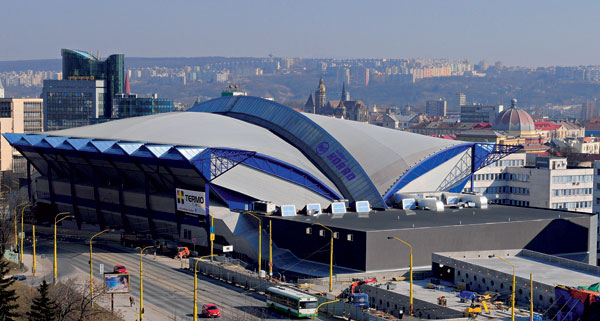

Obr. 1, 2  Nová tréningová hala v tesnej blízkosti košickej STEEL ARÉNY

Moderná hokejová hala
Hlavným impulzom pre výstavbu tréningovej haly v Košiciach boli práve majstrovstvá sveta v hokeji 2011. S jej výstavbou sa začalo v novembri 2009. Hokejová tréningová hala sa postavila z južnej strany STEEL ARÉNY s rozmermi ľadovej plochy 26 × 56 metrov, ktoré sú charakteristické pre zámorskú NHL. Stavbu projekčne zabezpečovala spoločnosť KOPA, s. r. o., pod vedením Ing. arch. Juraja Kobana. Náklady na výstavbu tréningovej haly dosiahli 3 746 000 eur. Pri stavbe hokejovej haly bolo treba vybudovať aj dostatočný počet parkovacích miest. Náročnejšie ako pri iných stavbách bolo najmä zabezpečenie logistiky materiálových tokov na stavbe. Stavenisko s minimálnou plochou si vyžiadalo zladenie dopravy, vykládku materiálu a dopravu ľudí, a to tak, aby nedochádzalo k blokovaniu príjazdovej komunikácie pre ostatné firmy, a tým k brzdeniu výstavby haly. Oficiálne otvorenie haly sa uskutočnilo koncom marca 2011.

Komfortný hokejový tréning
Hokejová tréningová hala je riešená ako oceľová konštrukcia s ľahkým obvodovým plášťom, ktorý je zateplený kontaktným tepelnoizolačným systémom. Spodnú časť stavby tvorí železobetónový skelet, ktorý nesie ľadovú plochu. Tréningová hala s kapacitou 300 ľudí je modernou stavbou s komfortnými šatňami a sociálnym zázemím, ozvučením, časomermi a dvoma veľkoplošnými obrazovkami. Prechod medzi hlavnou a tréningovou halou je riešený účelovo tak, aby umožňoval čo najjednoduchší prechod. Hokejová tréningová hala aj po majstrovstvách nájde využitie. Bude prínosom pre rozvoj žiackeho a mládežníckeho športu v meste. Okrem tréningov v nej možno organizovať aj nižšie mládežnícke súťaže.

Materiály na strechu
Pretože prienik vlhkosti do tréningovej haly môže spôsobiť vážne škody, bolo treba k realizácii strechy pristupovať veľmi dôsledne. Použil sa systém plochej strechy ako osvedčená technológia vhodná na realizáciu strechy s veľkými rozmermi. Zhotoviteľom strechy bola spoločnosť Izola Košice. Išlo o osvedčený strešný systém s overenou skladbou (obr. 3, 4). Počas výstavby sa nevyskytli väčšie problémy a vďaka pružnej reakcii projektanta, hlavného dodávateľa a stavebného dozoru sa dodržali stanovené termíny.

Obr. 3, 4  Skladba plochej strechy

Strechu haly tvoria trapézové pozinkované profilované plechy RAN 153-119L-840 ukladané na horné pásnice oceľových väzníkov z profilov HEB 240 (obr. 5). Kotvenie trapézových plechov sa realizovalo nástrelom do hornej pásnice HEB 240 s hrúbkou 17 mm. Spájanie pozdĺžnych spojov plechov sa realizovalo skrutkami JT2-2H-4,8×19/R. Hydroizolačné materiály na plochú strechu tréningovej haly dodala spoločnosť Vedag (súčasť skupiny Icopal, pozn. redakcie).

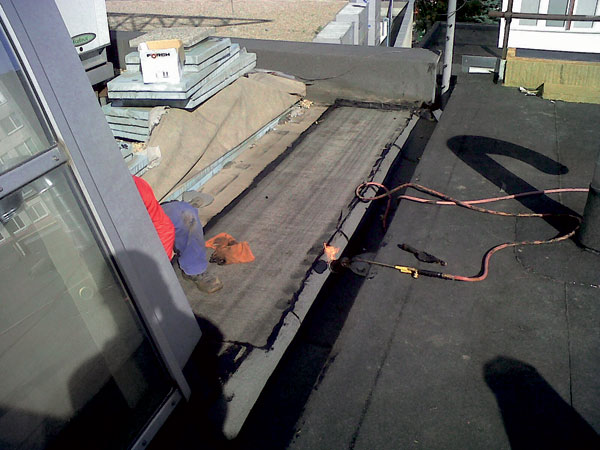

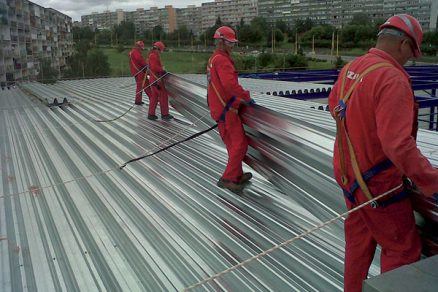

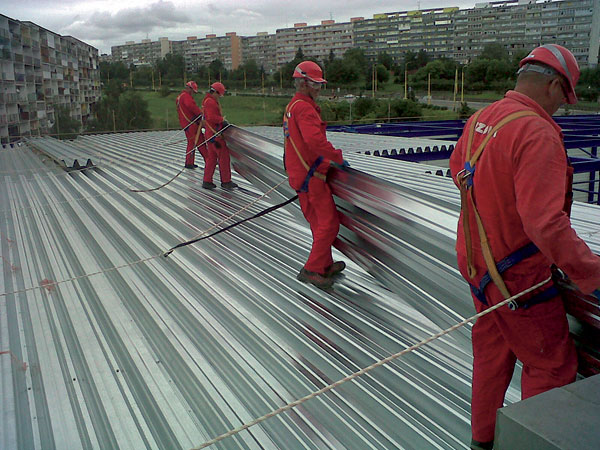

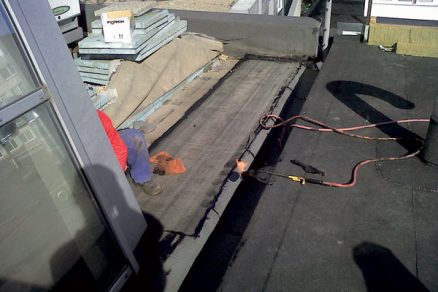

Obr. 5  Pozinkované profilované plechy ukladané na pásnice oceľových väzníkov	Obr. 6  Napojenie hydroizolácie tréningovej haly do medzistrešného žľabu

Predĺžená životnosť modifikovaných asfaltovaných pásov

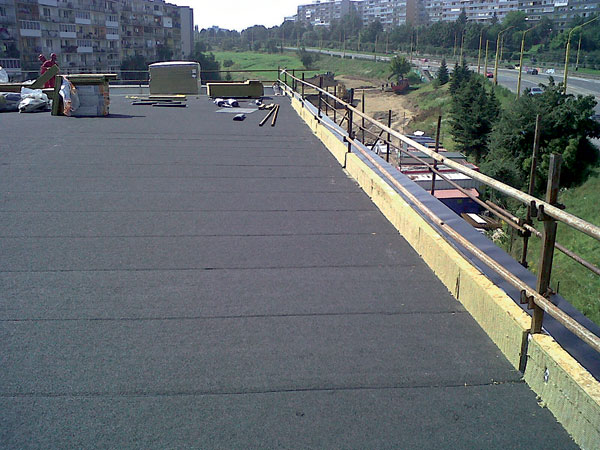

V projekte hokejovej tréningovej haly sa pôvodne počítalo s jednovrstvovou hydroizoláciou na báze mPVC fólie. Hydroizolácia tréningovej haly sa však na severnom okraji napája do medzistrešného žľabu, ktorý je spoločný aj pre STEEL ARÉNU (obr. 6). Keď­že sú ploché strechy STEEL ARÉNY riešené ako DUO strechy s hydroizoláciou z modifikovaných asfaltových pásov, pristúpilo sa aj na streche tréningovej haly k riešeniu hydroizolácie z asfaltovaných pásov. Ich výhodou je možnosť aplikácie aj pri nižších vonkajších teplotách. Modifikované asfaltované pásy dlhodobo zachovajú svoje technické vlastnosti ako ohybnosť a objemová stálosť a odolávajú namáhaniam na streche. V prípade hokejovej haly sa použil hydroizolačný pás z asfaltu modifikovaného SBS s povrchovou úpravou granulátom, navrhnutý špeciálne pre jednoplášťové systémy. Vyznačuje sa odolnosťou proti vysokým teplotám, odolnosťou proti prerazeniu klincami a vďaka modifikovanému asfaltu aj predĺženou životnosťou. Na vrchnej strane pásov sa nachádza posyp, ktorý chráni hydroizoláciu proti UV žiareniu. Na základe celkového farebného riešenia objektu sa zvolil tmavosivý bridlicový posyp, ktorý dal streche tréningovej haly konečnú podobu. Na spodnej strane pásu sa nachádza roztaviteľná fólia. Pozdĺžny presah má šírku 120 mm a je pokrytý ryhovaným roztaviteľným filmom a vodiacou linkou na správne umiestnenie kotiev. Vďaka asfaltovej zmesi, ktorá obsahuje retardéry horenia, má použitý pás zvýšenú požiarnu odolnosť.
–>–>
Tepelná izolácia z minerálnej vlny

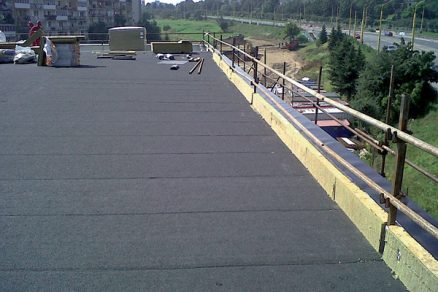

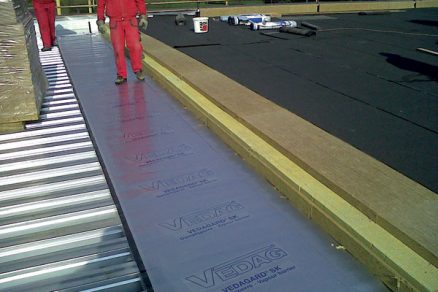

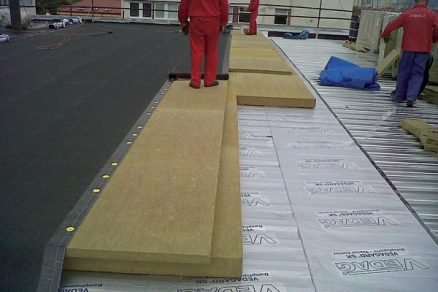

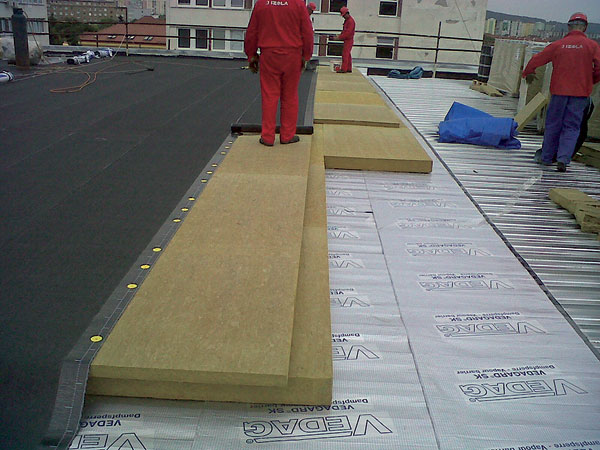

Ako parozábrana sa použili špeciálne samolepiace asfaltované pásy na trapézové plechy. Ide o špeciálnu samolepiacu parozábranu s hrúbkou 1,5 mm, ktorá sa aplikuje na oceľové trapézové plechy za studena. Skladá sa z hliníkového pásu zosilneného polyesterovou rohožou a polyesterovou fóliou. Zo spodnej strany je parozábrana vystužená sklenými vláknami a sťahovacou fóliou. Pri výbere izolácie sa realizačná firma riadila technickými a kvalitatívnymi parametrami izolácie, ktoré boli stanovené v projekte stavby. Základ strešnej konštrukcie závodu tvorí tepelná izolácia z minerálnej vlny a jej ochrana proti účinkom atmosférických vplyvov (obr. 7). Tepelnou izoláciou sa má zabrániť vzniku tepelných mostov a prieniku neželanej vlhkosti do haly. Riziku vzniku tepelných mostov sa predišlo ukladaním tepelnej izolácie vo dvoch vrstvách. Použila sa izolácia z minerálnych dosiek s celkovou hrúbkou 20 cm.

Záver
Výstavba haly určenej na tréningové účely hokejistov kladie pomerne vysoké nároky na výber stavebných materiálov a technologické postupy, a to nielen pokiaľ ide o konštrukciu strechy, ale aj ostatné časti haly. Dôraz treba klásť na zabránenie prieniku vlhkosti do interiéru a vzniku tepelných mostov.

TEXT: Jozef Folvarčík
FOTO: Icopal, DNA Slovakia, IZOLA Košice

Jozef Folvarčík je obchodno-technickým zástupcom firmy Icopal, a. s.

Článok bol uverejnený v časopise Stavebné materiály.
