Trojsklo alebo ลกtvorsklo?

Partneri sekcie:

Zlepลกovanie fyzikรกlnych vlastnostรญ zasklenรญ, diลกtanฤnรฝch profilov a rรกmovรฝch konลกtrukciรญ okien ฤi zasklenรฝch stien mรก svoje limity.

Nedajรบ sa oฤakรกvaลฅ vรฝraznรฉ zlepลกenia tepelnotechnickรฝch vlastnostรญ okien. Inovรกcie vลกak umoลพลˆujรบ zlepลกovanie ich stavebno-fyzikรกlnych vlastnostรญ, priฤom jednรฝm z ponรบkanรฝch rieลกenรญ je aj zvรฝลกenie poฤtu skiel, teda naprรญklad ลกtvorsklo. Na druhej strane, poลพiadavky na oknรก a zasklenรฉ steny sa zvyลกujรบ najmรค s ohฤพadom na zavรกdzanie poลพiadaviek prepracovanej smernice o energetickej hospodรกrnosti (EPBD recast). Naprรญklad na oknรก by sa po roku 2018, resp. po roku 2020 pri budovรกch s takmer nulovou spotrebou energie mali uplatลˆovaลฅ poลพiadavky podฤพa STN 73 0540-2: 2012, a to รบroveลˆ Uw โ‰ค 0,6 W/(m2โ€‰.โ€‰K). Otรกzkou je, ฤi moลพno takรบto poลพiadavku realizovaลฅ s izolaฤnรฝm trojsklom alebo je trend zvyลกovania poฤtu skiel nevyhnutnรฝ, teda ako jedna z alternatรญv sa ponรบka ลกtvorsklo.

Prvรฉ impulzy

Organizรกtor vรฝstavy CONECO โ€“ RACIOยญENERGIA v Bratislave udeฤพuje kaลพdoroฤne jednรฉmu vystavenรฉmu produktu, ktorรฝ sa prihlรกsi do sรบลฅaลพe a zaplatรญ prรญsluลกnรฝ poplatok, najvyลกลกie vyznamenanie โ€“ osvedฤenie Zlatรก plaketa. V roku 2013 ho zรญskalo okno z profilu REHAU Geneo s inลกtalovanรฝm ลกtvorsklom. Dvojkrรญdlovรฉ okno prezentoval vรฝrobca z Poฤพska. Deklarovanรก hodnota sรบฤiniteฤพa prechodu tepla bola Uw = 0,54 W/(m2โ€‰.โ€‰K). Urฤitรฝm prekvapenรญm vลกak bola absencia ฤalลกรญch charakteristรญk, ktorรฝmi vรฝrobca vyhlasuje zhodu s harmonizovanou eurรณpskou normou na oknรก a so slovenskรฝm zรกkonom o stavebnรฝch vรฝrobkoch. Tรฝm, ลพe tento vรฝrobok mal deklarovanรบ iba hodnotu sรบฤiniteฤพa prechodu tepla okna, vznikol prirodzenรฝ zรกujem o kvantifikรกciu tรฝchto rozhodujรบcich tepelnotechnickรฝch a optickรฝch vlastnostรญ, ktorรฉ sa vzลฅahovali najmรค na izolaฤnรฉ ลกtvorsklo. Tepelnotechnickรฉ vlastnosti profilovรฉho systรฉmu REHAU Geneo PHZ sรบ dostatoฤnรฉ znรกme a komplexne dokladovanรฉ (konลกtrukฤnรก hrรบbka 86 mm, 6-komorovรฝ systรฉm, vlรกknovรฝ kompozitnรฝ materiรกl RAU-FIPRO, obvodovรก koextrudovanรก vonkajลกia vrstva z vysokokvalitnรฉho RAU-PVC na dosiahnutie maximรกlnej kvality, sรบฤiniteฤพ prechodu tepla rรกmovรฉho profilu bez oceฤพovej vรฝstuhy s tepelnoizolaฤnou vloลพkou Uf = 0,79 W/(m2โ€‰.โ€‰K)). Na obr. 1 je tento profil s izolaฤnรฝm trojsklom.

Trojsklo alebo štvorsklo? - foto - 01Chmurny

Obr. 1 Profilovรฝ systรฉm REHAU Geneo PHZ s trojsklom

Izolaฤnรฉ trojsklรก

Stavebnรฝ trh s trojsklami v Eurรณpe sa nestรกle zvyลกuje. V niektorรฝch krajinรกch dosahuje podiel aลพ 50 %. Nemeckรฝ trh uvรกdzal 40-percentnรฝ podiel v roku 2010 [1]. Zloลพenie trojnรกsobnรฉho alebo ลกtvornรกsobnรฉho systรฉmu neuvaลพuje konลกtrukciu v kombinรกcii s fรณliou. Takรฉho vรฝrobky boli na trhu s oznaฤenรญm Heat Mirror. Izolaฤnรฉ trojsklรก dnes predstavujรบ veฤพmi ลกirokรฝ sortiment vรฝrobkov s rozliฤne nastavenรฝmi tepelnotechnickรฝmi, akustickรฝmi a optickรฝmi vlastnosลฅami. Vlastnosti ลกtvorskla budeme teda porovnรกvaลฅ so sรบborom vlastnostรญ trojskla, prรญpadne dvojskla. Limitujรบcim faktorom pri zvyลกovanรญ poฤtu skiel v izolaฤnom zasklenรญ je hmotnosลฅ. Pri porovnรกvanรญ fyzikรกlnych vlastnostรญ zasklenรญ sa vลกak sledujรบ tieto parametre:

  • sรบฤiniteฤพ prechodu tepla zasklenia Ug (W/(m2โ€‰.โ€‰K)),
  • celkovรก priepustnosลฅ slneฤnรฉho ลพiarenia zasklenรญm g-hodnota (โ€“),
  • ฤiniteฤพ svetelnej priepustnosti zasklenia tv (โ€“),
  • vnรบtornรก povrchovรก teplota zasklenia (ยฐC),
  • riziko vzniku kondenzรกcie vodnej pary na vnรบtornom a vonkajลกom povrchu zasklenia,
  • index podania farieb Ra,
  • celkovรก hrรบbka zasklenia (mm),
  • ploลกnรก hmotnosลฅ (kg/m2).

Vlastnosti izolaฤnรฝch dvojskiel a trojskiel

Na trhu sa nachรกdza mnoลพstvo izolaฤnรฝch zasklievacรญch jednotiek s rozliฤne nastavenรฝmi tepelnotechnickรฝmi, optickรฝmi a akustickรฝmi vlastnosลฅami. Na porovnanie treba zรบลพiลฅ sรบbor vรฝrobkov a sรบstrediลฅ sa na zasklenia urฤenรฉ do vykurovanรฝch budov. Tento predpoklad je podstatnรฝ, lebo ak by sa uvaลพovala budova, ktorรก je vykurovanรก a v lete chladenรก, teda mรก celoroฤne upravovanรฉ vnรบtornรฉ prostredie, zรกvery a odporรบฤania by boli รบplne inรฉ. Situรกciu komplikuje aj fakt, ลพe jednotlivรญ vรฝrobcovia (Saint Gobain, AGC, Pilkington) vyrรกbajรบ sklรก s rovnakou funkciou, ale s mierne odliลกnรฝmi fyzikรกlnymi vlastnosลฅami. Pri konkrรฉtnych vรฝpoฤtovรฝch analรฝzach vลกak treba zobraลฅ do รบvahy sklรก od konkrรฉtneho vรฝrobcu. V tab. 1 sรบ uvedenรฉ vlastnosti izolaฤnรฝch trojskiel a izolaฤnรฉho dvojskla, ktorรฉ sa ลกtandardne pouลพรญvajรบ vo vykurovanรฝch budovรกch. Priฤom ako typickรฉ tepelnoizolaฤnรฉ trojsklo do vykurovanรฝch budov sa uvรกdza Climatop Ultra N. Zรกroveลˆ sรบ v tabuฤพke uvedenรฉ vlastnosti novรฉho izolaฤnรฉho trojskla Climatop Lux. V poslednom obdobรญ sa na trhu objavili trojsklรก, ktorรฉ kombinujรบ sklรก so zvรฝลกenou priepustnosลฅou svetla a energie slneฤnรฉho ลพiarenia s nรญzkoemisnรฝmi sklami tak, aby integrรกlna hodnota priepustnosti energie slneฤnรฉho ลพiarenia (g-hodnota) bola vรคฤลกia ako pri beลพnom trojskle.

Trojsklo alebo štvorsklo? - foto - t1

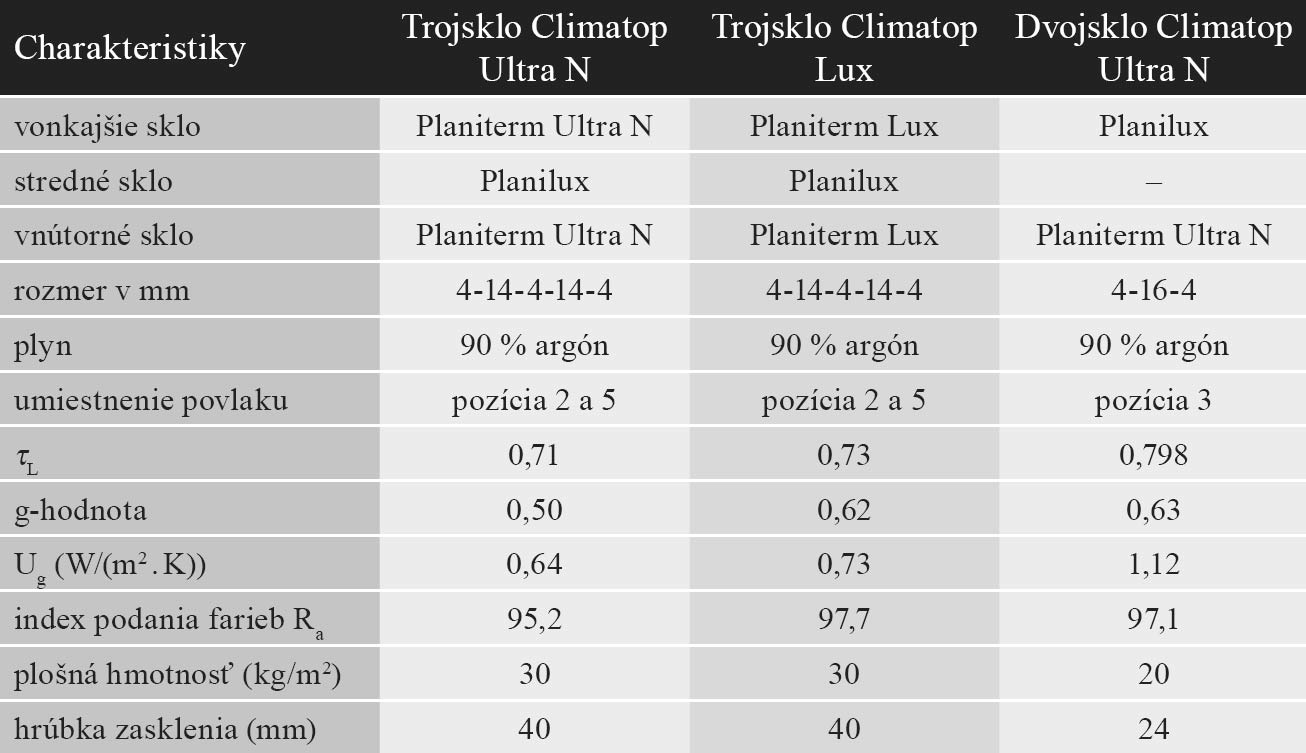

Tab.1 Tepelnotechnickรฉ vlastnosti trojskiel a dvojskla

Zvรฝลกenรก priepustnosลฅ energie slneฤnรฉho ลพiarenia a ฤiniteฤพa svetelnej priepustnosti v izolaฤnom trojskle sa dosahuje pouลพitรญm:

  • buฤ extra ฤรญreho skla typu Diamant (Saint-Gobain Glass), alebo Planibel Clear (AGC);
  • spektrรกlne selektรญvneho povlaku, ktorรฝ mรก sรญce vyลกลกiu emisivitu a tรฝm mierne zvyลกuje U-hodnotu zasklenia, ale mรก vyลกลกiu g-hodnotu. To sรบ sklรก Planiterm Lux (Saint-Gobain Glass).

Sklรก typu Diamant majรบ vลกak vyลกลกiu cenu, a moลพno preto niekedy odrรกdzajรบ investorov od ลกirลกieho uplatnenia vo vรฝstavbe. Tรฝm teda unikรก moลพnosลฅ zniลพovaลฅ potrebu tepla na vykurovanie budovy uplatnenรญm pasรญvneho solรกrneho zisku v zimnom obdobรญ. Inรฝm technickรฝm rieลกenรญm je aplikรกcia spektrรกlne selektรญvneho povlaku so zvรฝลกenou emisivitou, ale aj zvรฝลกenou priepustnosลฅou svetla a slneฤnรฉho ลพiarenia na beลพnรฉ ฤรญre sklo typu Planilux. Ako prรญklad je na obr. 2 porovnanie spektrรกlnych priepustnostรญ povlakov Planiterm Ultra N a Planiterm Lux vytvorenรฝch na skle Planilux. Planiterm Lux so zvรฝลกenou emisivitou povrchu pokovovanรญm a zvรฝลกenou priepustnosลฅou dennรฉho svetla a slneฤnรฉho ลพiarenia je urฤenรฝ predovลกetkรฝm do budov na bรฝvanie (teda iba vykurovanรฝch budov). Deklarovanรฉ tepelnotechnickรฉ a optickรฉ vlastnosti tรฝchto izolaฤnรฝch trojskiel sรบ urฤenรฉ predovลกetkรฝm do nรญzkoenergetickรฝch budov na bรฝvanie, pasรญvnych budov ฤi do budov s takmer nulovou spotrebou energie. Spektrรกlny priebeh priepustnosti svetla a slneฤnรฉho ลพiarenia v prรญpade tรฝchto dvoch spektrรกlne selektรญvnych vrstiev je na obr. 2.

Trojsklo alebo štvorsklo? - foto - 3

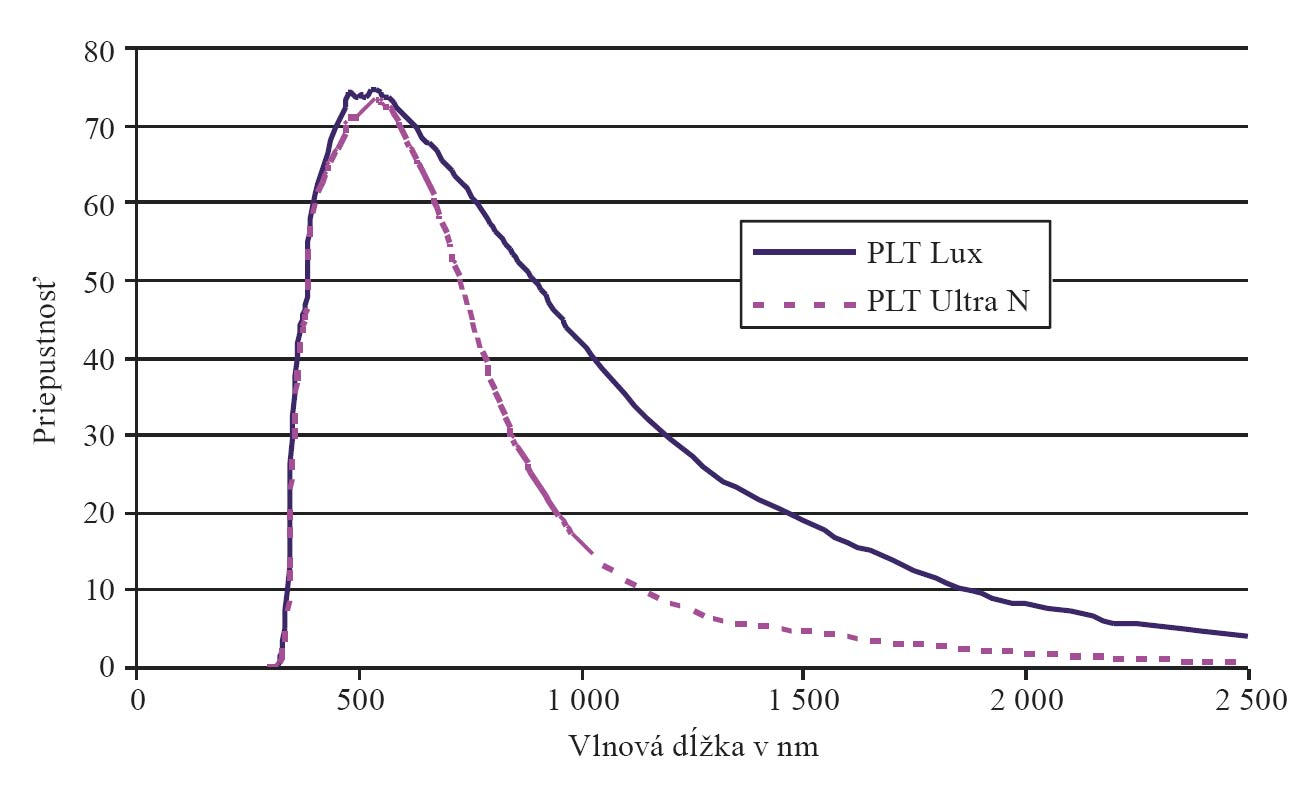

Obr. 2 Spektrรกlna priepustnosลฅ nรญzkoemisnรฝch povlakov Planiterm Ultra N a Planiterm Lux

Pouลพitie tรฝchto skiel v budovรกch na bรฝvanie (teda len vo vykurovanรฝch budovรกch) je zaloลพenรฉ na predpoklade, ลพe by mali byลฅ navrhnutรฉ tak, aby sa tepelnรก pohoda nemusela zabezpeฤovaลฅ v letnom obdobรญ klimatizรกciou. Teda sa predpokladรก vyuลพitie prostriedkov slneฤnej ochrany okna, tepelnej zotrvaฤnosti vnรบtornรฝch konลกtrukciรญ a รบฤinnรฉ tienenie zasklenรฝch plรดch. Nepredpokladรก sa โ€žtienenie sklomโ€œ, ale tienenie prostriedkami slneฤnej ochrany okna. Trojsklo Climatop Lux mรก sรญce vyลกลกiu hodnotu Ug, ale pritom mรก zvรฝลกenรบ priepustnosลฅ energie slneฤnรฉho ลพiarenia podฤพa tab. 1. V priepustnosti energie slneฤnรฉho ลพiarenia sa vyrovnรก izolaฤnรฉmu dvojsklu. Vรฝpoฤtami potreby tepla na vykurovanie sa dรก ukรกzaลฅ [1], ลพe na zabezpeฤenie tepelnej bilancie budovy v zimnom obdobรญ sa nestaฤรญ spoliehaลฅ iba na hodnotu Ug. V budovรกch so znรญลพenou tepelnou stratou sa v tepelnej bilancii uplatลˆuje pasรญvny solรกrny zisk za zasklenรญm. Teda g-hodnota zasklenia je vรฝznamnรฝm faktorom, ktorรฝ ovplyvลˆuje tepelnรบ bilanciu budovy.

Izolaฤnรฉ ลกtvorsklo

Ak by sa formรกlne analogicky vytvorilo zo skiel Planilux ลกtvorsklo a pritom by sa pouลพili nรญzkoemisnรฉ vrstvy Planiterm Ultra N na pozรญcii 3, 5 a 7 podฤพa obr. 3, zรญskali by sa tepelnotechnickรฉ a optickรฉ vlastnosti ลกtvorskla podฤพa tab. 2.

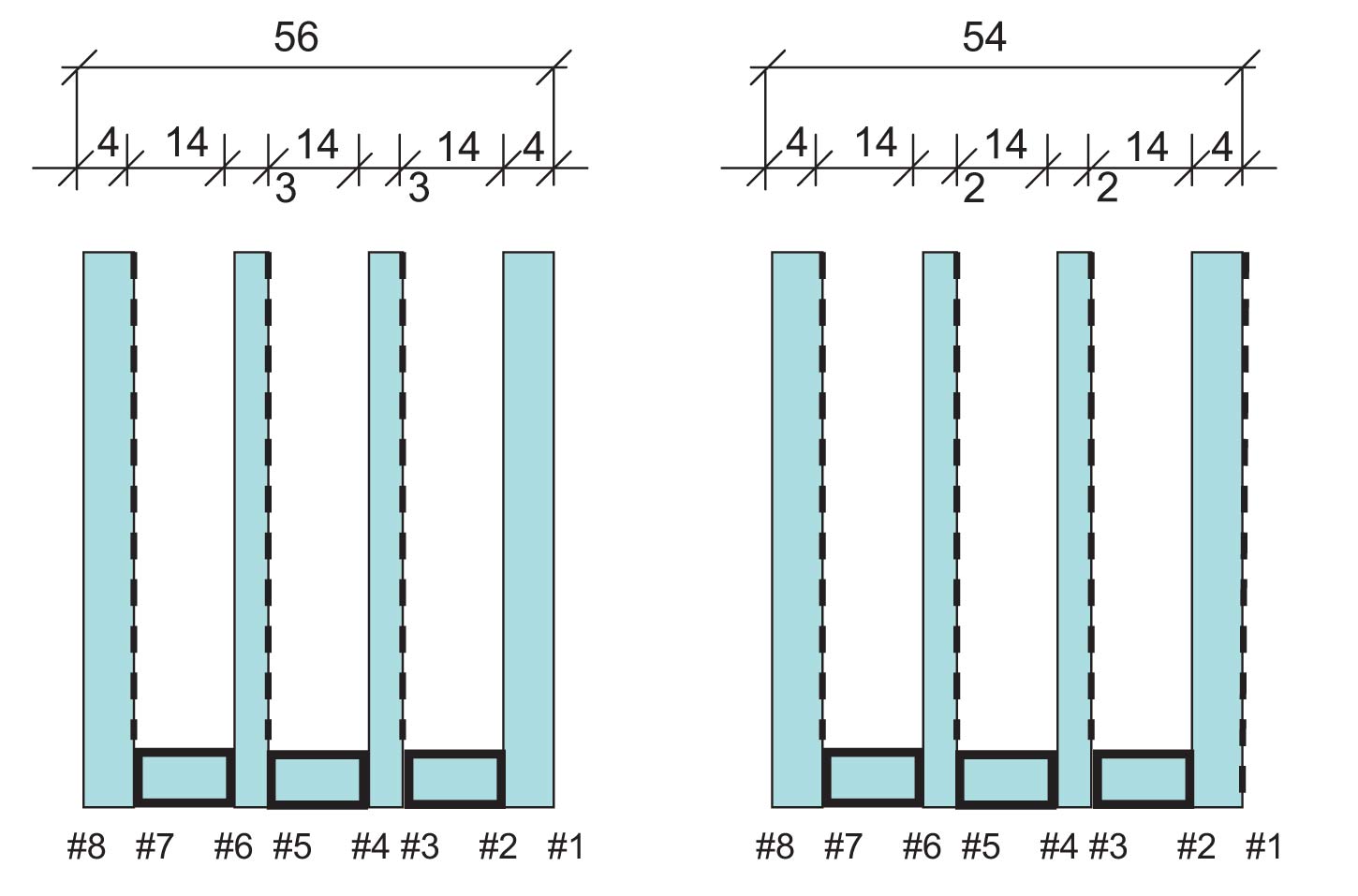

Trojsklo alebo štvorsklo? - foto - 03ChmurnyObr. 3 Model ลกtvorskla

Trojsklo alebo štvorsklo? - foto - t2

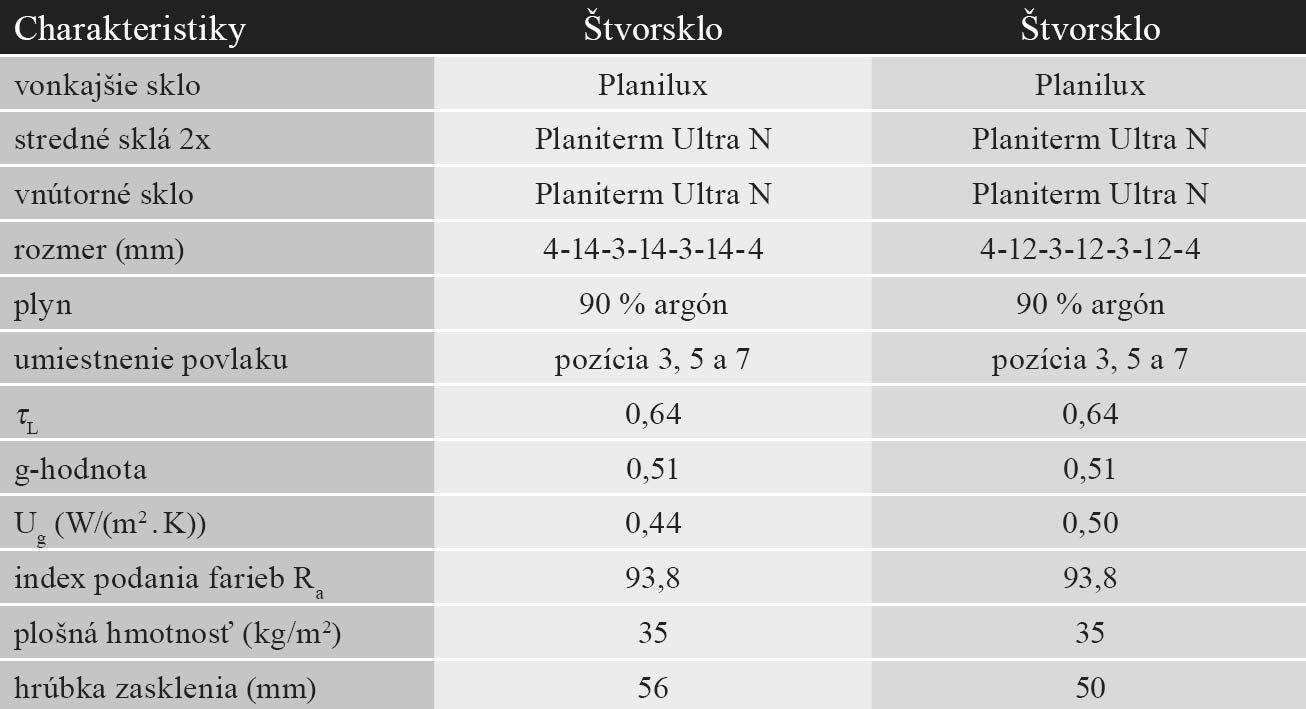

Tab. 2 Tepelnotechnickรฉ vlastnosti ลกtvorskla
Tepelnotechnickรฉ vlastnosti ลกtvorskla sa v porovnanรญ s trojsklom zlepลกili z hodnoty Ug = 0,64 W/(m2โ€‰.โ€‰K) na hodnotu Ug = 0,44 W/(m2โ€‰.โ€‰K), priฤom g-hodnota ostala pribliลพne rovnakรก g โ‰ˆ 0,50. Zvรฝลกila sa hrรบbka zasklenia zo 40 na 56 mm. Ak by sa alternatรญvne znรญลพila hrรบbka plynovej vrstvy Ar na 12 mm, sรบฤiniteฤพ prechodu tepla bude Ug = 0,50 W/(m2โ€‰.โ€‰K) a hrรบbka zasklenia len 50 mm. Zรกroveลˆ treba povedaลฅ, ลพe ide o teoretickรฉ rieลกenie, ktorรฉ by vรฝrobcovi prinieslo nemรกlo problรฉmov. Vnรบtornรฉ sklรก sรบ namรกhanรฉ ohybom. Mali by byลฅ teda kalenรฉ. Tรฝm vลกak vznikรก problรฉm, ako na existujรบcich technologickรฝch zariadeniach vyrรกbaลฅ ลกtvorsklo s takouto konลกtrukciou. Rieลกenie problรฉmu tenkรฝch kalenรฝch skiel opรญsal Holzinger [3]. Ide o novรบ technolรณgiu kalenia skla vo zvislej polohe. Kalenรฉ sklo s hrรบbkou 2 mm mรก podฤพa tejto technolรณgie pevnosลฅ v ohybe 120 N/mm2, ฤo postaฤuje na zabudovanie do izolaฤnรฝch trojskiel a ลกtvorskiel.

Ak by sa teda namiesto strednรฝch skiel pouลพili kalenรฉ 2-milimetrovรฉ sklรก, bude maลฅ izolaฤnรฉ ลกtvorsklo hrรบbku 54 mm, ploลกnรบ hmotnosลฅ 30 kg/m2 a jeho tepelnotechnickรฉ vlastnosti budรบ: Ug = 0,44 W/(m2โ€‰.โ€‰K), g = 0,52, tV = 0,64, Ra = 94,2. Takรฉto ลกtvorsklo sa teda hmotnosลฅou vyrovnรก ลกtandardnรฉmu trojsklu a mรก vรฝhodnejลกie tepelnoizolaฤnรฉ vlastnosti. Aj optickรฉ vlastnosti sรบ na รบrovni trojskla. Toto sรบ, samozrejme, teoreticky kalkulovanรฉ hodnoty. Nedรก sa celkom predpovedaลฅ sprรกvanie takรฉhoto ลกtvorskla pri zabudovanรญ do rozliฤnรฝch otvorovรฝch vรฝplnรญ. Celkom bezpeฤne by sa dalo povedaลฅ, ลพe ลกtvorsklo je ideรกlne ako pevnรฉ zasklenie do nรญzkoenergetickรฝch budov a budov len s vykurovanรญm. Pri budovรกch s celoroฤne upravovanรฝm vnรบtornรฝm prostredรญm, teda vykurovanรฝch a chladenรฝch, by uลพ mohlo zniลพovanie U-hodnoty zasklenia pรดsobiลฅ kontraproduktรญvne [5]. Zniลพovanie U-hodnoty zasklenia pri klimatizovanรฝch budovรกch spรดsobuje zvรฝลกenie potreby tepla na chladenie a tu ide skรดr o zosรบladenรฝ nรกvrh vlastnostรญ g-hodnoty a Ug hodnoty zasklenia tak, aby celoroฤnรก bilancia potreby tepla na vykurovanie a chladenie bola minimรกlna. Teda je nanajvรฝลก problematickรฉ, aby oknรก budov s celoroฤne upravovanรฝm vnรบtornรฝm prostredรญm mali U-hodnotu menลกiu ako 0,6 W/(m2โ€‰.โ€‰K).

Problรฉm kondenzรกcie vodnej pary

ฤŽalลกรญm problรฉmom izolaฤnรฝch trojskiel, prรญpadne ลกtvorskiel, je kondenzรกcia vodnej pary na vonkajลกom povrchu zasklenia. Pri modernรฝch nรญzkoemisnรฝch zaskleniach s nรญzkym sรบฤiniteฤพom prechodu tepla zasklenรญm sa viac tepla udrลพiava v interiรฉri budovy a platรญ, ลพe ฤรญm je niลพลกรญ sรบฤiniteฤพ prechodu tepla zasklenรญm, tรฝm je vyลกลกia vnรบtornรก povrchovรก teplota, ale tรฝm je niลพลกia vonkajลกia povrchovรก teplota zasklenia. Z toho vyplรฝva, ลพe ฤรญm mรก zasklenie vรคฤลกiu tepelnoizolaฤnรบ schopnosลฅ, tรฝm je riziko vzniku kondenzรกcie na vonkajลกom povrchu vรคฤลกie. Na izolaฤnom trojskle je frekvencia vรฝskytu kondenzรกcie vodnej pary alebo nรกmrazy vรคฤลกia ako na izolaฤnom dvojskle. Vonkajลกia povrchovรก teplota zasklenia sa vรฝznamne zvyลกuje s klesajรบcou emisivitou vonkajลกieho povrchu zasklenia (teda na pozรญcii #1). Kondenzรกciu na vonkajลกom povrchu zasklenia moลพno รบฤinne ovplyvniลฅ pรดsobenรญm emisivity. Glรคser, Szyszka [1] uvรกdzajรบ, ลพe ak by mal vonkajลกรญ povrch emisivitu pod hodnotou 0,17, รบฤinne by sa znรญลพilo riziko vzniku kondenzรกcie na tomto povrchu. Najhorลกรญm prรญpadom kondenzรกcie na vonkajลกom povrchu je nรกmraza, ktorรก sa vyskytuje najmรค na trojsklรกch s dobrรฝmi tepelnoizolaฤnรฝmi vlastnosลฅami pouลพitรฝch na streลกnรฝch oknรกch.

Podฤพa numerickej analรฝzy [1] sa dรก nรกmraze vyhnรบลฅ nรญzkoemisnรฝm povlakom e โ‰ค 0,14, a to v prรญpade kolmo osadenรฉho okna so zasklenรญm so sรบฤiniteฤพom prechodu tepla Ug โ‰ฅ 0,7 W/(m2โ€‰.โ€‰K). Nรญzkoemisnรฉ povlaky na vonkajลกรญ povrch s emisivitou 0,2 sa priemyselne vyrรกbajรบ pomocou technolรณgiรญ CVD a PVD a sรบ uvรกdzanรฉ na trh. Vรฝskytu kondenzรกcie a nรกmrazy sa vลกak nedรก celkom vyhnรบลฅ iba uplatnenรญm nรญzkoemisnรฝch povlakov. Moลพno iba znรญลพiลฅ frekvenciu vรฝskytu kondenzรกcie na vonkajลกom povrchu s hodnotami emisivity menลกรญmi, ako sa uvรกdza vyลกลกie. Zasklenie so sรบฤiniteฤพom prechodu tepla Ug = 0,7 W/(m2โ€‰.โ€‰K), ktorรฉ je dnes beลพne na trhu, mรดลพe takmer รบplne zabrรกniลฅ vzniku kondenzรกcie na vonkajลกom povrchu pouลพitรญm nรญzkoemisnรฉho povlaku s hodnotou 0,14. Pri ลกikmom okne so sklonom 30ยฐ je na takmer รบplnรฉ zabrรกnenie kondenzรกcii potrebnรฝ nรญzkoemisnรฝ povlak s hodnotou 0,1. Nรญzkoemisnรฉ povlaky na vonkajลกรญ povrch s takรฝmito nรญzkymi hodnotami (0,14 a 0,1) nie sรบ eลกte vyvinutรฉ a priemyselne vyrรกbanรฉ tak, aby odolรกvali poveternostnรฝm podmienkam, a zรกroveลˆ spฤบลˆali ekonomickรฉ kritรฉriรก. To znamenรก, ลพe ลกtvorsklo by muselo maลฅ nรญzkoemisnรฝ povlak s tvrdรฝm pokovovanรญm aj na pozรญcii #1, a to by znamenalo ฤalลกie zvรฝลกenie ceny.

Ako sa prรญbeh ลกtvorskla skonฤรญ?

Jednou z moลพnostรญ, ako zlepลกovaลฅ tepelnotechnickรฉ a optickรฉ vlastnosti zasklenรญ, je aplikรกcia tenkรฝch kalenรฝch skiel do konลกtrukcie trojskiel a ลกtvorskiel. V sรบฤasnosti prebieha intenzรญvny vรฝskum a vรฝvoj takรฝchto skiel v 7. rรกmcovom programe Eรš [4]. Ani inรฉ vรฝvojovรฉ tendencie, ako sรบ vรกkuovรฉ zasklenia, zasklenia s aerogรฉlmi, ani kvantitatรญvny vรฝvoj zvyลกovania poฤtu skiel eลกte nie sรบ na konci. Ako sa vลกak prรญbeh ลกtvorskla skonฤรญ alebo ako sa bude vyvรญjaลฅ, nie je v tomto obdobรญ eลกte celkom jasnรฉ. Sรบ tendencie zlepลกovaลฅ stavebno-fyzikรกlne vlastnosti existujรบcich trojskiel a sรบ aj tendencie vyvรญjaลฅ ลกtvorsklo. To vลกak urฤite nebude maลฅ takรฉ ลกirokรฉ uplatnenie, ako majรบ v sรบฤasnosti trojsklรก. Jeho aplikaฤnรฉ moลพnosti sa s veฤพkou pravdepodobnosลฅou zรบลพia.

Literatรบra
1. Glรคser, H. โ€“ J., Szyszka, B.: Condensation on the outside surface of window glazing โ€“ what are the key parameters and how to avoid with Low-E coatings? Proceedings of glass performance days, Finland, 2011, s. 212 โ€“ 217.
2. Chmรบrny, I.: ล tรบdia รบspor potreby tepla na vykurovanie zasklenรญm so zvรฝลกenou priepustnosลฅou energie slneฤnรฉho ลพiarenia. Tepelnรก ochrana budov, roฤ. 15, ฤ. 1, 2012, s. 19 โ€“ 22.
3. Holzinger, P.: Thin glass technology for insulating glass production. In: Glass performance days, 12th International conference on architectural and automotive Glass, 2011, s. 556 โ€“ 578.
4. MEM4WIN: Ultra thin glass membranes for advanced, adjustable and affordable quadruple glazing windows for zero-energy buildings. FP7- NMP, 2012, Brusel.
5. Chmรบrny, I.: Ultra thin glass membranes for advanced glazing of nZEB. Advanced materials research, roฤ. 855 (2014), s. 57 โ€“ 61.

TEXT + FOTO: prof. Ing. Ivan Chmรบrny, PhD.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
