Účinnosť vonkajšieho tienenia strešných okien VELUX

Štúdia v klimatických podmienkach Českej republiky ukazuje vplyv použitia vonkajších tieniacich prvkov na teplotu v podkrovnej miestnosti. V prípade použitia vonkajšej rolety VELUX sa teplota v interiéri zníži až o 6,8 °C a v prípade vonkajšej markízy VELUX až 5,5 °C.

	Typ vonkajšieho tienenia	Možnosti ovládania	Možnosti ovládania	Zníženie teploty v miestnosti
	Vonkajšia markíza  VELUX Sieťovaná štruktúra skleného vlákna obaleného plastom. – Stály prísun denného svetla – Zachovaný výhľad (priehľadná štruktúra)		Manuálne Elektrický pohon Solárny pohon	5,5°C
	Vonkajšia roleta VELUX Hliníkové lamely vyplnené tepelnou izoláciou. – Úplné zatemnenie – Útlm hluku z dažďa – Zvýšenie tepelnej izolácie		Manuálny Elektrický pohon Solárny pohon	6,8°C

Základné parametre modelu

V štúdii bola meraná účinnosť vonkajšieho tienenia na podkrovný priestor s rozmermi 4,5 x 5,0 m. Výška vnútornej steny domu  je 1 m, výška plochého stropu 2,5 m a sklon strechy predstavuje 45°. Objekt sa nachádza v Prahe v Českej republike. Meteorologické údaje boli prevzaté zo zdroja ASHRAE IWEC WeatherFile pre Prahu.

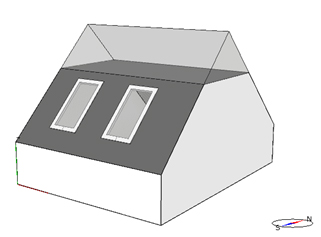

Obrázok č.1: Ilustrácia podkrovného priestoru

Tabuľka 1: Konštrukčné údaje

Prievzdušnosť konštrukcií je podľa predpokladov podobná ako u priemernej budovy z roku 2005 (podľa normy EN 13465, tabuľka A.2). To zodpovedá hodnote 2 ACH pri tlaku 50 Pa (hodnota požadovaná podľa konceptu pasívneho domu je 0,6 ACH pri tlaku 50 Pa). Použité okná: dve okná GGL M08 (780 x 1398 mm) osadené v južnej strešnej ploche. Obe okná možno otvoriť pre prirodzenú ventiláciu. Podrobné informácie o oknách sú uvedené v tabuľke č. 2.

Tabuľka 2: Podrobné údaje o oknách

Predpokladá sa, že miestnosť v podkroví obýva jedna osoba. Obyvateľ podkrovia je mimo domova všedné dni od 8 do 17 hodiny, inak je miestnosť plne obývaná. Kúrenie je nastavené na teplotu 21 °C a v budove nie je klimatizácia. Vo variante s tienením je vonkajšia markíza, resp. vonkajšia roleta ovládaná podľa vnútornej teploty pomocou diaľkového ovládača nastaveného na teplotu 24 °C. Vnútorný zisk zo zariadenia je podľa predpokladov konštantný a predstavuje 3 W/m².

Obrázok č.2

Nastavenie  ventilácie

V dome je namontovaná mechanická ventilácia pre základnú cirkuláciu vzduchu vo výške 0,5 ACH. Ventilácia je aktívna po celý rok.
Strešné okná slúžia k obmedzeniu prehrievania a sú automaticky otvárané pri dosiahnutí teploty 27 °C v interiéri. Obe strešné okná sú ovládané súčasne. Predpokladá sa, že dvere do ostatných častí budovy sú stále zavreté.

Obrázok č.3

Popis jednotlivých prípadov

Do úvahy boli vzaté tri prípady: jeden bez zatienenia strešných okien, jeden so zatienením vonkajšími markízami VELUX a jeden so zatienením vonkajšími roletami VELUX. Vo všetkých prípadoch sa použili otváracie strešné okná VELUX.

Výsledky simulácie

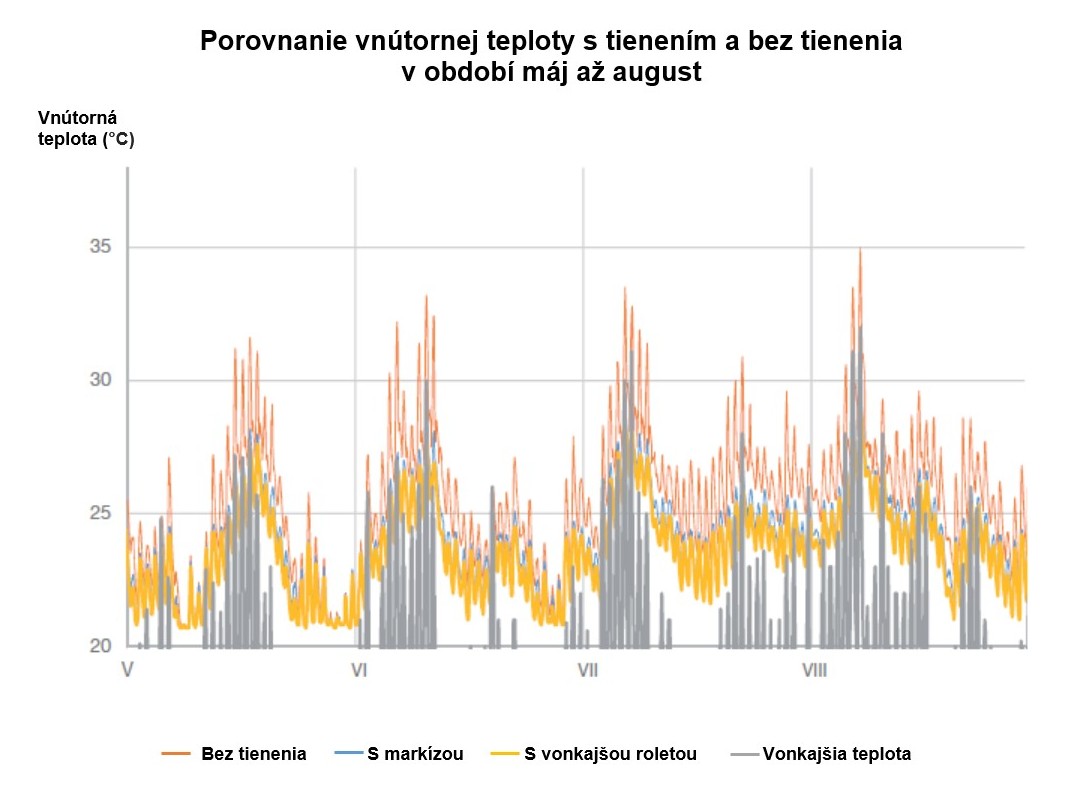

Obrázok 2 ukazuje vnútornú teplotu vo všetkých troch prípadoch a zároveň vonkajšiu teplotu v období od mája do augusta. Výsledky ukazujú, že teplota v interiéri v prípade strešných okien bez zatienenia dosahuje v niekoľkých dňoch sledovaného obdobia viac ako 30 °C. V prípadoch so zatienením pomocou vonkajších markíz a roliet boli dosiahnuté podstatne nižšie teploty. Najväčší teplotný rozdiel predstavuje 5,5 °C v prípade vonkajších markíz VELUX a 6,8 °C v prípade vonkajších roliet VELUX. Obrázok 3 ukazuje podrobnejšie obdobie od 5. do 8. augusta. Porovnanie teplôt potvrdzuje, že pri použití vonkajšieho tienenia možno dosiahnuť podstatne nižšie teploty. Predokenné tienenie tak predstavuje účinnú ochranu pred prehrievaním podkrovných miestností.

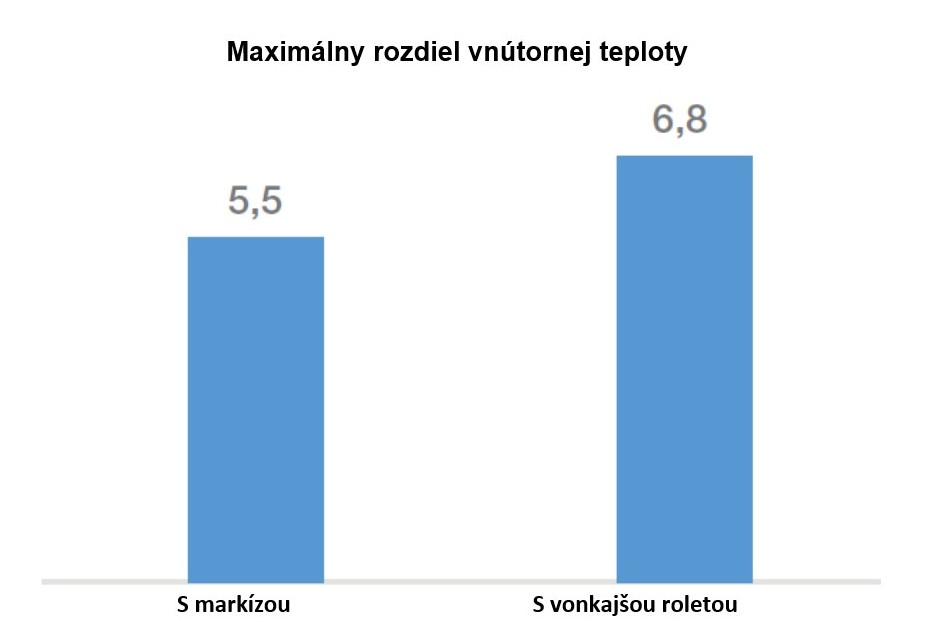

Obrázok č.4

Viac informácií nájdete na www.velux.sk

Zdroj: VELUX SLOVENSKO spol. s r.o.
