Univerzitnรฝ vedeckรฝ park Univerzity Komenskรฉho vย Bratislave
Vedeckรฝ park UK v Bratislave predstavuje dielo, ktorรฉ okrem kvalitnรฉho vรฝskumnรฉho prostredia vytvรกra aj navonok obraz รบฤelovosti a filozofie projektu postavenรฉho na spoluprรกci a efektรญvnom prenose poznatkov vedy a vรฝskumu do praxe. Hlavnรฝmi oblasลฅami, ktorรฉ sa skรบmajรบ v novovybudovanom vedeckom parku, sรบ biotechnolรณgie, biomedicรญna, biochรฉmia a environmentรกlna medicรญna, priฤom sa reflektujรบ poลพiadavky modernej spoloฤnosti 21. storoฤia. Vรฝstupy uvedenรฝch oblastรญ sa budรบ konfrontovaลฅ s prรกvnymi, sociรกlnymi a spoloฤenskรฝmi dosahmi ich realizรกcie.
Dielo je situovanรฉ v areรกli Univerzity Komenskรฉho v Mlynskej doline v Bratislave, ฤasลฅ Karlova Ves. Lokalitne nadvรคzuje na existujรบci areรกl pรคลฅpodlaลพnรฝch pavilรณnov, ktorรฝ na kraji uzatvรกra. Objekt je navrhnutรฝ ako solitรฉr s jednรฝm podzemnรฝm a piatimi nadzemnรฝmi podlaลพiami, priฤom 4. a 5. nadzemnรฉ podlaลพie ustupujรบ. Podzemnรฉ podlaลพie je polozapustenรฉ v svahovitom terรฉne.
Hlavnรฝ vstup do objektu je zo severnej strany. V objekte sa nachรกdzajรบ pracoviskรก vรฝskumnรฉho typu, laboratรณriรก, seminรกrne, bufet a potrebnรฉ zรกzemie k tรฝmto prevรกdzkam. Podlaลพia sรบ pรดdorysne navrhnutรฉ s uzavretou vnรบtornou komunikรกciou, dvojicou vertikรกlnych schodiskovรฝch jadier s vรฝลฅahmi a samostatnou batรฉriou trojice vรฝลฅahov.
Vnรบtornรก kompaktnรก dispozรญcia sa v exteriรฉri ฤlenรญ na dva samostatnรฉ objekty, navzรกjom prepojenรฉ zasklenรฝm koridorom na juลพnej strane. Jedna hmota sa svojรญm vonkajลกรญm dizajnom prispรดsobuje existujรบcim susednรฝm objektom, druhรก hmota, o jedno podlaลพie vyลกลกia, tvorรญ architektonickรฝ akcent objektu nielen svojou vรฝลกkou, ale aj navrhnutou tektonikou a celkovรฝm materiรกlovรฝm rieลกenรญm.
Zo statickรฉho hฤพadiska ide o bezprievlakovรฝ a sฤasti prievlakovรฝ skeletovรฝ systรฉm so stuลพujรบcimi monolitickรฝmi jadrami okolo schodรญsk a vรฝลฅahov.
Zaloลพenie objektu
Objekt je zaloลพenรฝ hlbinne na vลtanรฝch pilรณtach s priemerom 900 mm, vzรกjomne spojenรฝch hlavicami a obojsmernรฝm betรณnovรฝm roลกtom. Po realizรกcii doplnkovรฉho inลพinierskogeologickรฉho prieskumu sa navrhnutรฝ spรดsob zakladania na pilรณty optimalizoval.
Dilataฤne je objekt rozdelenรฝ na tri celky A, B a C, ktorรฉ sรบ uloลพenรฉ na spoloฤnej zรกkladovej doske bez dilatรกciรญ:
- dilataฤnรก ฤasลฅ A, max. pรดdorysnรฉ rozmery 80,50 m ร 23,57 m,
- dilataฤnรก ฤasลฅ B, max. pรดdorysnรฉ rozmery 50,37 m ร 21,04 m,
- dilataฤnรก ฤasลฅ C, max. pรดdorysnรฉ rozmery 71,10 m ร 29,70 m.

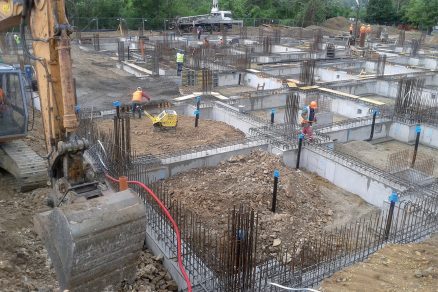

Pohฤพad na zรกkladovรฝ roลกt
Nosnรฉ konลกtrukcie
Vodorovnรฉ nosnรฉ konลกtrukcie tvoria prevaลพne monolitickรฉ ลพelezobetรณnovรฉ lokรกlne podopretรฉ stropnรฉ dosky, ktorรฉ sรบ v mieste podoprenia zosilnenรฉ hlavicami s hrรบbkou 400 a 550 mm. V niektorรฝch ฤastiach sรบ dosky uloลพenรฉ na prievlakoch.
Zvislรฉ nosnรฉ konลกtrukcie tvoria monolitickรฉ ลพelezobetรณnovรฉ stฤบpy, stuลพujรบce steny a jadrรก.
Pri realizรกcii monolitickรฉho ลพelezobetรณnovรฉho skeletu sa pouลพil prevaลพne betรณn v zmysle STN EN 206-1-C30/37 XC4,XD3(SK)-Cl 0,4-Dmax16-S3 na stropnรฉ dosky a betรณn v zmysle STN EN 206-1-C40/50-XC4,XD3(SK)-Cl 0,4-Dmax16-S3 na stฤบpy a steny.
Pri vลกetkรฝch prvkoch sa pouลพila vรฝstuลพ 10505(R). Poฤas betonรกrskych prรกc sa pouลพรญvalo debnenie od spoloฤnosti PERI. Vzhฤพadom na รกtriovรฝ charakter objektu sa z dรดvodu vฤasnej realizรกcie strechy upustilo od moลพnosti pouลพitia stacionรกrneho ฤerpadla betรณnu a na jeho ฤerpanie sa pouลพรญvali mobilnรฉ ฤerpadlรก. Zvislรฝ presun materiรกlov zabezpeฤovali dva veลพovรฉ ลพeriavy, LIEBHERR 130 EC B-6 a ลพeriav112 EC-H 8.

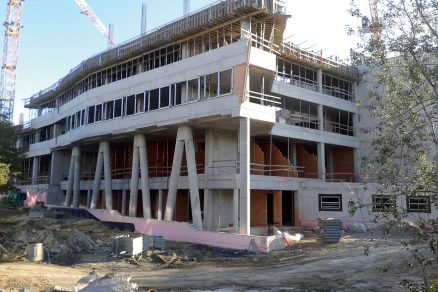

ลฝelezobetรณnovรฝ skelet โ dilataฤnรฝ celok A
Najzloลพitejลกou realizovanou ฤasลฅou monolitickรฉho ลพelezobetรณnovรฉho skeletu bola stropnรก doska D101a s priฤพahlรฝmi ลพelezobetรณnovรฝmi konลกtrukciami, ktorรก sa nachรกdza nad hlavnรฝm vstupom do objektu. Spolu s prievlakmi a stenami vytvรกrala vรฝลกkovo zalomenรบ konลกtrukciu premostenia exteriรฉrovรฉho priestoru s rozpรคtรญm od 21,704 do 22,650 m vo vรฝลกke od 4,540 do 5,353 m nad upravenรฝm terรฉnom.
Zalomenie dosky sa nachรกdzalo 10,3 m od podpery pri vstupe. Hrรบbka stropnej dosky bola konลกtantnรก po celej jej ploche, a to 240 mm.
Interiรฉrovรฉ schodiskรก sรบ z monolitickรฉho ลพelezobetรณnu s hrรบbkou 150 mm.
Zastreลกenie sa zrealizovalo s obrรกtenรฝm poradรญm vrstiev, priฤom รกtrium mรก zelenรบ strechu s extenzรญvnou zeleลou.

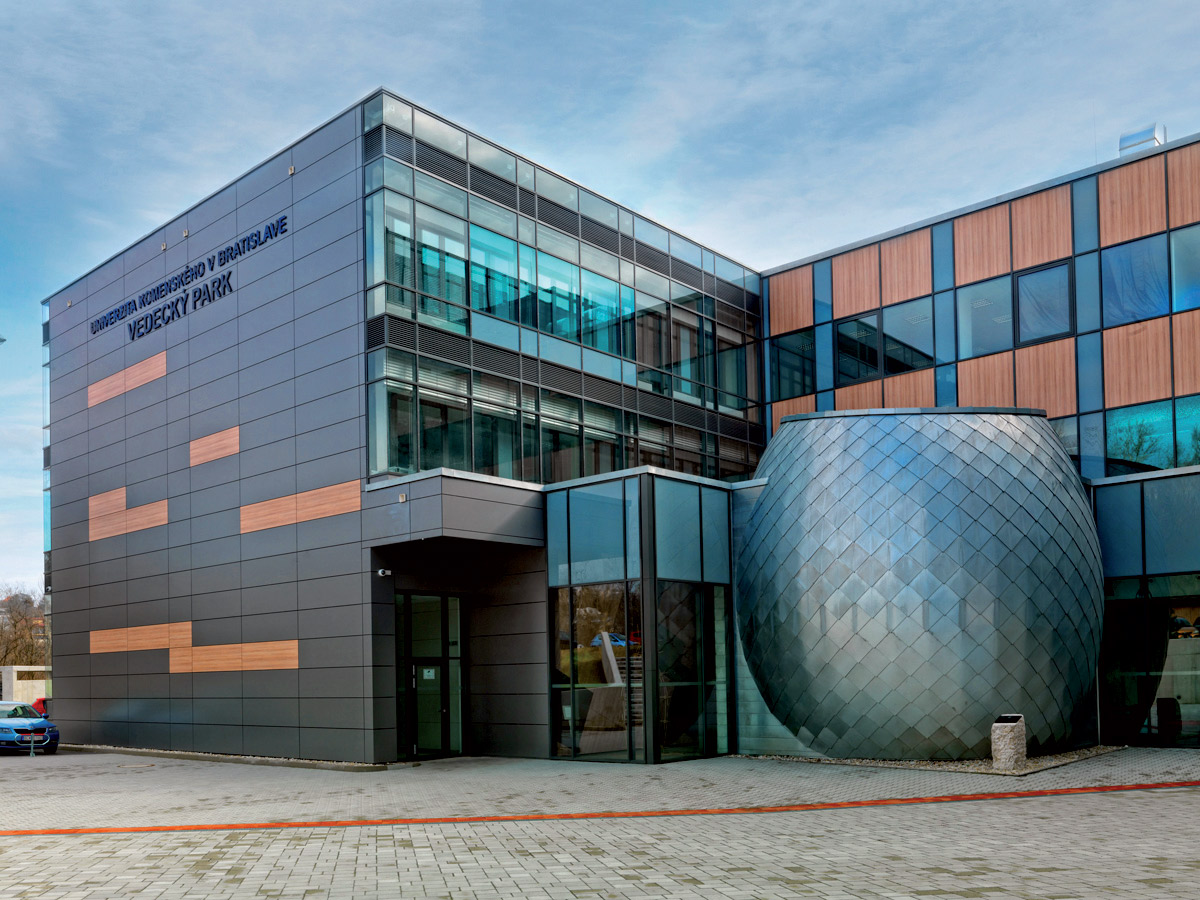

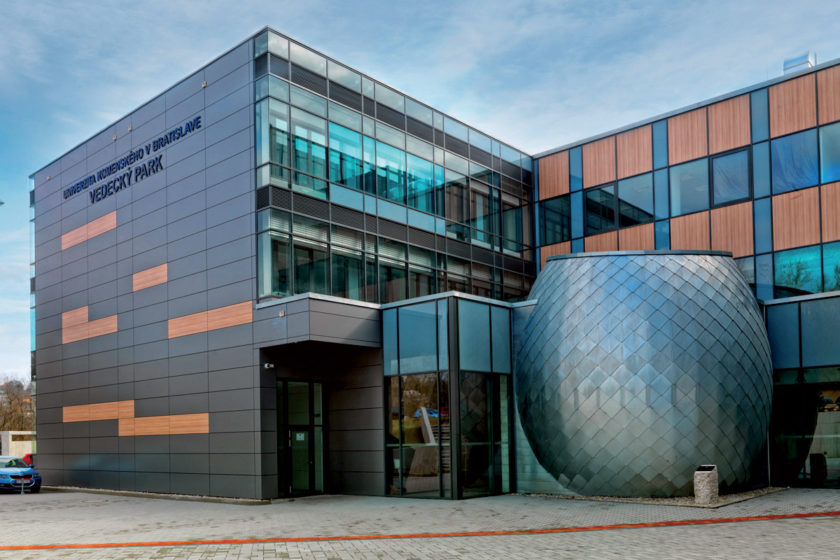

Pohฤพad na fasรกdu budovy
Fasรกdy a povrchy
Na objekte sa nachรกdzajรบ tri druhy fasรกd v zloลพenรญ:
a)ย ย ย betรณnovรฉ parapety s hrรบbkou 200 mm so zateplenรญm minerรกlnou vlnou a s prevetrรกvanรฝm obkladom na roลกte, obklad Alucobond (Fundermax) Parklex, pรกsovรฉ oknรก s hlinรญkovรฝm rรกmom a dvojsklom,
b)ย ย ย predsadenรก jednoplรกลกลฅovรก fasรกda so zvislรฝmi nosnรฝmi prvkami โ hlinรญkovรฝmi stฤบpikmi โ, zasklenie izolaฤnรฝm dvojsklom,
c)ย ย ย predsadenรก dvojplรกลกลฅovรก prevetrรกvanรก fasรกda s vnรบtornรฝm plรกลกลฅom typu podฤพa pรญsmena a) a s vonkajลกรญm plรกลกลฅom predsadenรฝm pribliลพne 600 mm โ oceฤพovรก podkonลกtrukcia na konzolรกch a bodovo prichytรกvanรฉ bezpeฤnostne kalenรฉ sklo.

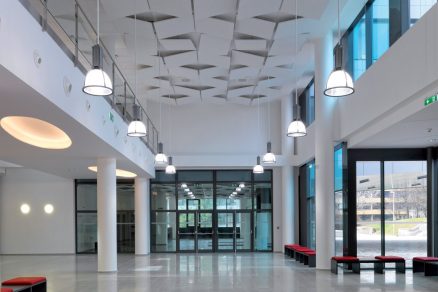

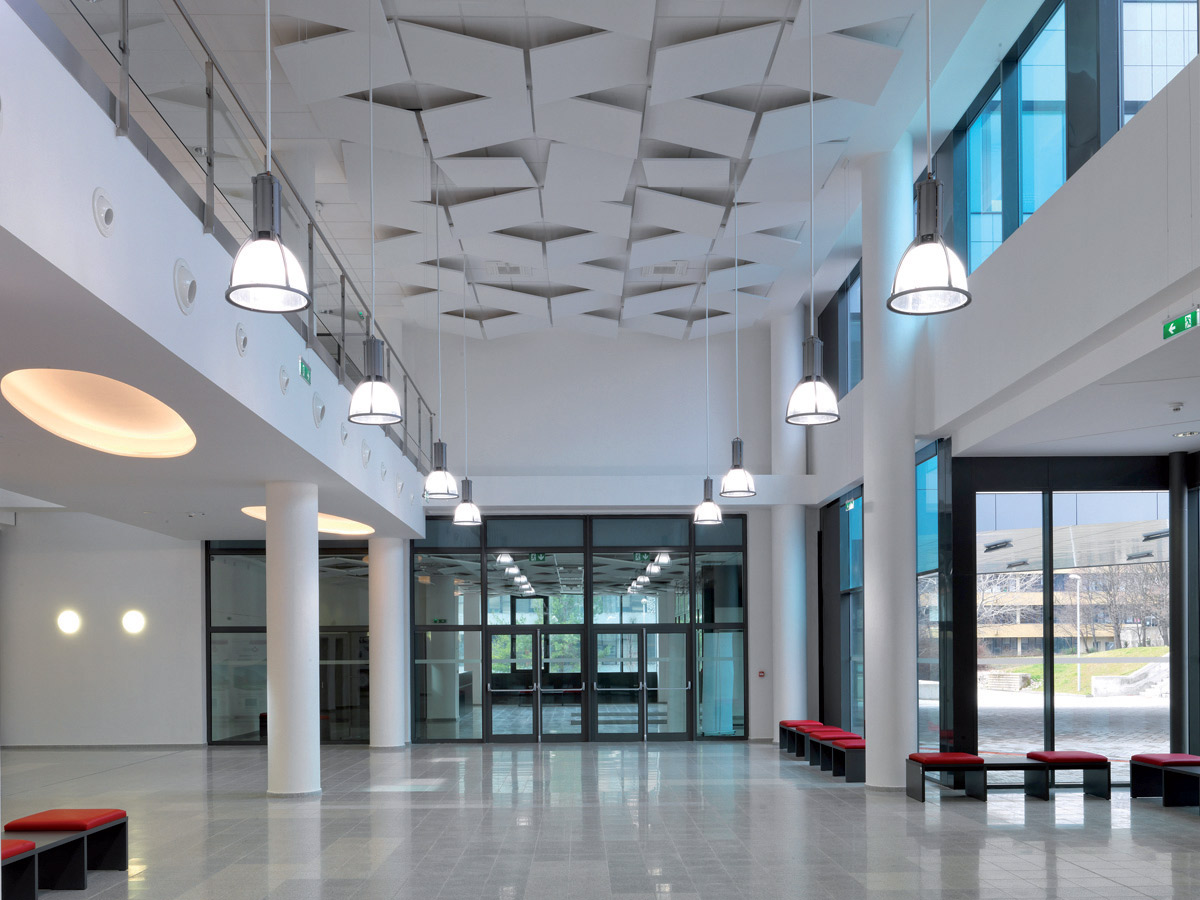

Vstupnรก hala budovy
Vลกetky viditeฤพnรฉ povrchy betรณnovรฝch a murovanรฝch konลกtrukcii sรบ omietnutรฉ vรกpennocementovou omietkou a opatrenรฉ maฤพbami. Sadrokartรณnovรฉ prieฤky sรบ โvyspravenรฉโ a namaฤพovanรฉ disperznou farbou. Vo vรคฤลกine miestnostรญ objektu sรบ zrealizovanรฉ zavesenรฉ kazetovรฉ podhฤพady z minerรกlno-vlรกknitรฝch dosรกk v rastri 600 ร 600 mm.
V priestoroch ako seminรกrne ฤi zasadacie miestnosti, vstupnรฉ foyer atฤ. sรบ navrhnutรฉ beลพnรฉ podhฤพady s pridanรฝm dizajnovรฝm podhฤพadom.
Povrchy niektorรฝch laboratรณriรญ majรบ ลกpeciรกlne poลพiadavky na vlastnosti charakterizovanรฉ tzv. biologickรฝm faktorom, ktorรฝ dosahuje vo vybranรฝch miestnostiach stupeล 1 aลพ 2 .

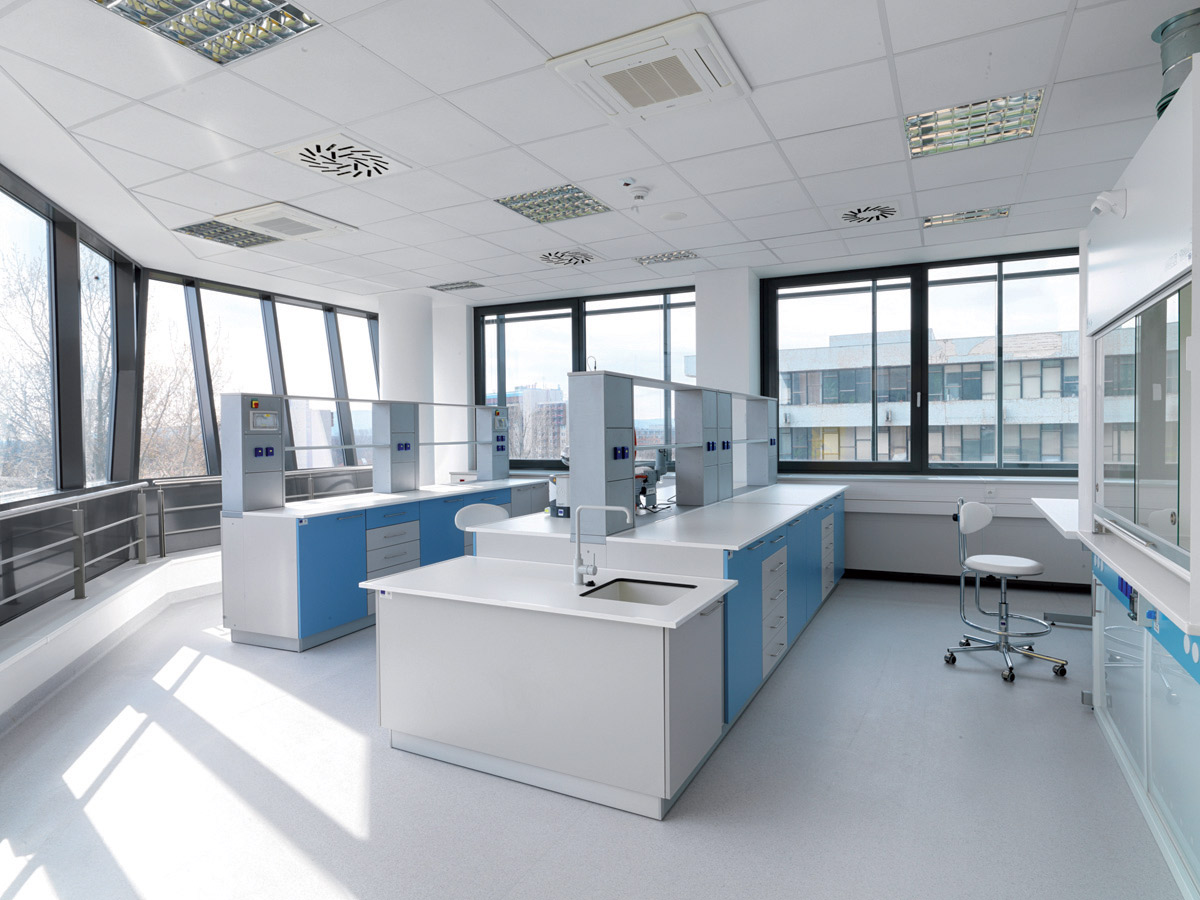

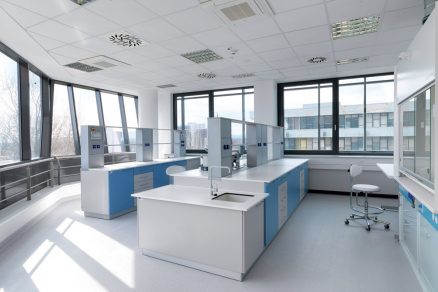

Moderne vybudovanรฉ a zariadenรฉ laboratรณrium
Pri beลพnรฝch laboratรณriรกch, technickรฝch miestnostiach a pomocnรฝch priestoroch sa v rรกmci povrchovej รบpravy stien a stropov zvolila umรฝvateฤพnรก farba. Pri laboratรณriรกch s biologickรฝm faktorom 1 a 2 a miestnostiach prรญsluลกnรฝch k tรฝmto laboratรณriรกm sa vybral umรฝvateฤพnรฝ epoxidovรฝ nรกter na cementovรบ omietku, stropy sa realizovali z impregnovanรฝch sadrokartรณnovรฝch kaziet.
Aj podlahy niektorรฝch laboratรณriรญ majรบ ลกpeciรกlne poลพiadavky na vlastnosti. Vลกetky povrchovรฉ รบpravy sรบ bezลกkรกrovรฉ, dobre ฤistiteฤพnรฉ a odolnnรฉ proti nรญzkej koncentrรกcii kyselรญn, zรกsad a dezinfekฤnรฝm prostriedkom. Pouลพili sa prevaลพne PVC podlahoviny. V priestoroch technickรฉho zรกzemia a archรญvov v suterรฉne sรบ liate epoxidovรฉ podlahy.

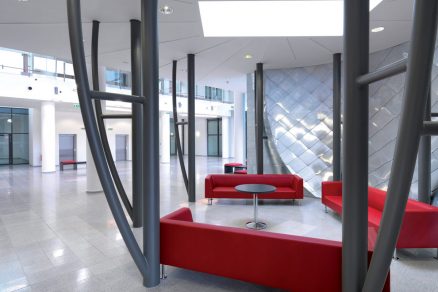

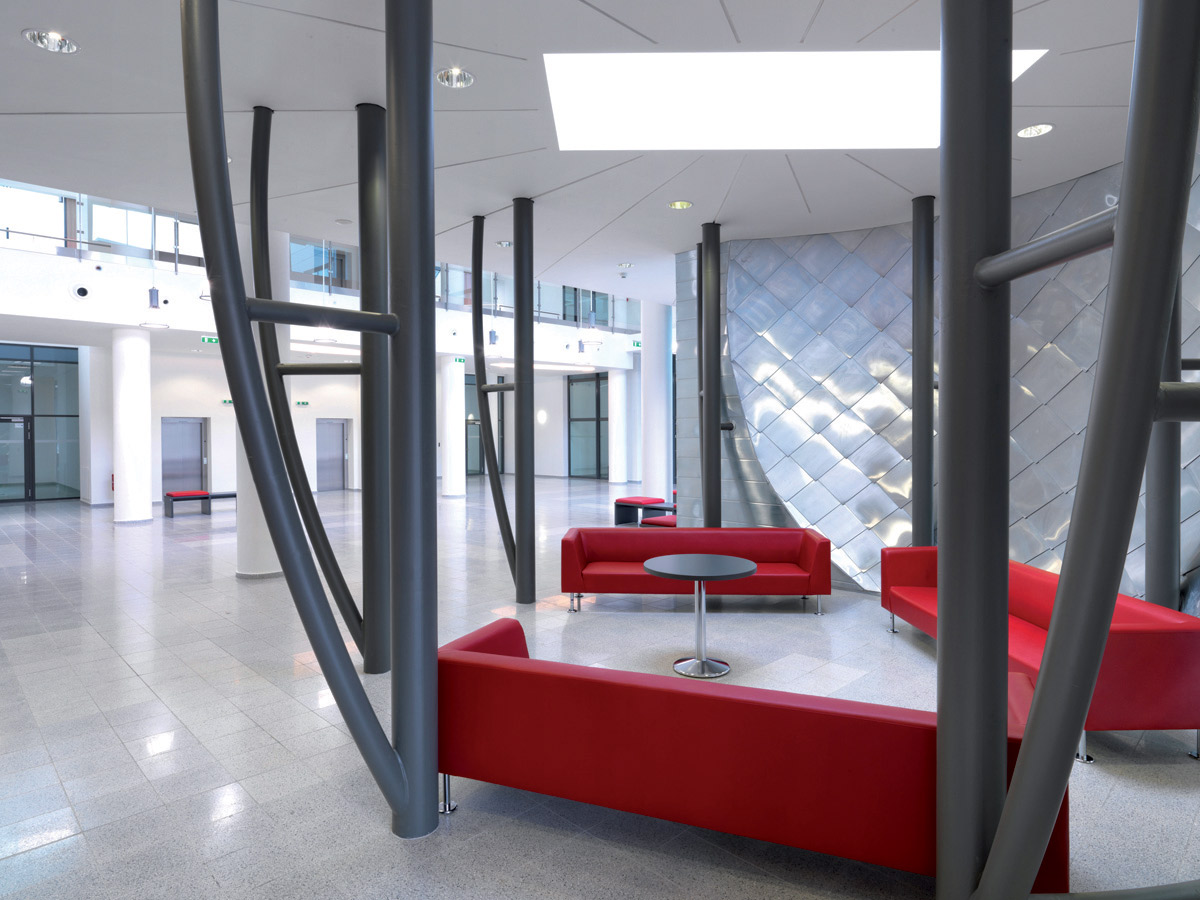

Oddychovรก ฤasลฅ vo vstupnej hale
The University science park of the Commenius university (CU SP) in Bratislava
The main goal is to create a place to bring together university science and research with industry and the state. The focus of the CU SP is set on science and research in the fields of biomedicine, biotechnology, enviro-medical and societal challenges of the 21st century in matters of bioethics, law and socio-economic rights. The results of the mentioned fields will be also according to the practical market demand.
TEXT: Ing. Ladislav Barรกk, Ing. Milan Brehovskรฝ
FOTO: VรHOSTAV-SK, a. s.
Ladislav Barรกk a Milan Brehovskรฝ pรดsobia v spoloฤnosti VรHOSTAV-SK, a. .
ฤlรกnok bol uverejnenรฝ v ฤasopise Inลพinierske stavby/Inลพenรฝrskรฉ stavby 4/2016.
