Modernรก stavebnรก prax vidรญ potenciรกl v nรญzkoenergetickรฝch a pasรญvnych domoch. Dneลกnรฝm stavebnรญkom (investorom) uลพ nestaฤรญ len atraktรญvny vzhฤพad a vysokรฝ komfort bรฝvania, ale pribudla aj poลพiadavka na ฤo najniลพลกiu energetickรบ nรกroฤnosลฅ.

Na individuรกlnu vรฝstavbu boli doposiaฤพ dominantnรฝm stavebnรฝm materiรกlom jednovrstvovรฉ konลกtrukcie. Vhodnou alternatรญvou k optimรกlnemu prechodu tepla uลพ pri niลพลกรญch hrรบbkach sรบ viacvrstvovรฉ obvodovรฉ konลกtrukcie s voliteฤพnou vrstvou tepelnej izolรกcie realizovanรฉ z vรกpennopieskovรฝch tehรกl.
Viacvrstvovรฉ murovacie systรฉmy sรบ โ€“ ako napovedรก nรกzov โ€“ zloลพenรฉ z viacerรฝch vrstiev rozliฤnรฝch materiรกlov. Najฤastejลกie pritom ide o skladbu โ€“ nosnรฉ murivo, zateplenie a povrchovรฉ รบpravy vnรบtornej a vonkajลกej ฤasti konลกtrukcie. Podobnรบ skladbu majรบ prevetrรกvanรฉ systรฉmy s lรญcovou primurovkou โ€“ vnรบtornรก omietka, nosnรฉ murivo, tepelnรก izolรกcia a lรญcovรก primurovka. Medzi primurovkou a vrstvou tepelnej izolรกcie je prevetrรกvanรก vzduchovรก vrstva.

Vรกpennopieskovรฉ murovacie prvky patria medzi modernรฉ stavebnรฉ materiรกly pouลพรญvanรฉ ako vnรบtornรฉ aj obvodovรฉ murivo, na nosnรฉ, deliace aj vรฝplลˆovรฉ konลกtrukcie. Ich vysokรก objemovรก hmotnosลฅ zaruฤuje pevnosลฅ tehรกl v tlaku. Uลพ pri menลกรญch hrรบbkach nosnรฝch stien (175, 240 a 290 mm) spฤบลˆajรบ akumulaฤnรฉ a akustickรฉ poลพiadavky. Voฤพbou viacvrstvovรฉho murovacieho systรฉmu moลพno v porovnanรญ s jednoplรกลกลฅovou konลกtrukciou zvรฝลกiลฅ รบลพitkovรบ plochu obytnรฉho priestoru aลพ o 10 %. Tepelnotechnickรฉ vlastnosti obvodovรฉho muriva urฤuje voliteฤพnรก hrรบbka zateplenia (ลกtandardne od 100 do 240 mm) a takisto celkovรฝ tepelnรฝ odpor stien (sรบฤiniteฤพ prechodu tepla U je od 0,35 do 0,14 W/m2 . K). Naprรญklad obvodovรก stena celkovej hrรบbky 350 mm (vrรกtane omietok a zateplenia) mรก hodnotu sรบฤiniteฤพa prechodu tepla U = 0,22 W/m2 . K, ฤo zodpovedรก jednovrstvovej obvodovej konลกtrukcii realizovanej z tehliarskych murovacรญch tvaroviek celkovej hrรบbky 500 mm (vrรกtane omietok).

Vรกpennopieskovรฉ prvky na zvislรฉ konลกtrukcie sa vyrรกbajรบ zo zmesi vรกpna, kremiฤitรฉho piesku a vody. Po dรดkladnom rozmieลกanรญ zmes prechรกdza takzvanรฝm reaktorom, kde vzduลกnรฉ vรกpno zreaguje na hydroxid vรกpenatรฝ. V automatickom lise sa vylisuje koneฤnรฝ tvar vรกpennopieskovรฉho prvku, ktorรฝ sa potom vytvrdรญ v autoklรกve. Vytvrdzovanie prebieha pri teplote 200 ยฐC a vysokom tlaku pary 1,6 MPa poฤas 9 hodรญn.

Tepelnotechnickรฉ poลพiadavky
Okrem tepelnej ochrany budov sa dnes investori, architekti ฤi projektanti zaujรญmajรบ o tepelnรบ akumulรกciu stavebnรฝch materiรกlov, z ktorรฝch sรบ budovy realizovanรฉ. Stavebnรฉ materiรกly s vysokou tepelnou akumulรกciou sรบ vhodnรฉ na vรฝstavbu trvalo obรฝvanรฝch stavieb s nรญzkymi poลพiadavkami na rรฝchlosลฅ zmeny teplรดt v interiรฉri. Na zรกklade skรบsenostรญ z praxe moลพno konลกtatovaลฅ, ลพe ak je stavba dobre izolovanรก a dostatoฤne masรญvna, vnรบtornรฉ tepelnรฉ zisky a naakumulovanรฉ teplo staฤia na zabezpeฤenie poลพadovanej vnรบtornej teploty asi 21 ยฐC poฤas celรฉho dลˆa, aj keฤ teplota v exteriรฉri vรฝrazne poklesne. Vnรบtornรฉ ฤasti obvodovรฝch stien, vnรบtornรฉ steny, stropy a podlahy v interiรฉri pรดsobia ako stabilizรกtor teploty v zimnom aj letnom obdobรญ.

Na experimentรกlnych domoch v nemeckom Darmstadte prebiehalo viac ako rok meranie nรกroฤnosti rodinnรฉho domu na spotrebu energie potrebnej na vykurovanie. Rodinnรฉ domy boli na jednom mieste vystavenรฉ rovnakรฝm podmienkam. V prรญpade rodinnรฉho domu realizovanรฉho z masรญvnej viacvrstvovej konลกtrukcie z vรกpennopieskovรฝch tehรกl sa preukรกzalo, ลพe pri noฤnej vonkajลกej teplote 7 ยฐC poklesla za 12 hodรญn vnรบtornรก teplota vzduchu z 21 len na 20,4 ยฐC. To znamenรก, ลพe nebolo nutnรฉ priestor dodatoฤne vykurovaลฅ ฤo, samozrejme, znamenรก รบsporu energiรญ ako aj vynaloลพenรฝch finanฤnรฝch nรกkladov.

Vรกpennopieskovรฉ systรฉmy vyhovujรบ aj z hฤพadiska poลพiarnych parametrov. Murovacie prvky sรบ vyrobenรฉ s vysokou presnosลฅou, ฤรญm umoลพลˆujรบ tenkovrstvovรฉ lepenie. Spolu so suchรฝm previazanรญm zvislรฝch ลกkรกr systรฉmu pero a drรกลพka sa dosahuje vyลกลกia rรฝchlosลฅ vรฝstavby a รบspora materiรกlov.

Odporรบฤanรฝ pรดdorysnรฝ modul
Rozmery vรกpennopieskovej tehly tvoria spravidla jednotnรฝ dฤบลพkovรฝ modul pre vodorovnรฉ aj zvislรฉ konลกtrukcie, ฤo je 250 mm. V smere dฤบลพky steny majรบ tehly skladobnรฉ rozmery v dฤบลพkovom module 250 mm (alebo 500 mm), prรญpadne 125 mm. Na jednu vrstvu muriva v dฤบลพke jeden meter sรบ potrebnรฉ ลกtyri (alebo dve) vรกpennopieskovรฉ tehly, kaลพdรก v skladobnej dฤบลพke 250 mm (alebo 500 mm). Najvhodnejลกie je preto navrhovaลฅ steny objektu v pรดdorysnom module 125 mm alebo 250 mm โ€“ uลพ v rรกmci projektu sa tรฝm obmedzรญ prรกcne rezanie alebo sekanie tvaroviek na stavbe.

Murovanie na maltu a lepidlo

Pri murovanรญ vรกpennopieskovรฝmi kvรกdrami a tehlami moลพno pouลพiลฅ technolรณgiu murovania na maltu alebo lepidlo. Pri murovanรญ na maltu dosahuje loลพnรก ลกkรกra hrรบbku 12 mm, menovitรฉ vรฝลกky kvรกdrov majรบ 113 mm, respektรญve 238 mm, ฤรญm sa dosiahne metrickรฝ modul 125 mm alebo 250 mm. Pri technolรณgii murovania na lepidlo je loลพnรก ลกkรกra podstatne tenลกia a mรก len 2 mm. Pri murovanรญ na lepidlo (so zachovanรญm modulu 125 mm alebo 250 mm) sรบ tak urฤenรฉ prvky s menovitou vรฝลกkou 123 mm alebo 248 mm. Lepidlo aj malta sa nanรกลกajรบ tak, aby bola loลพnรก ลกkรกra vyplnenรก aลพ po vonkajลกie lรญce tehly. Z toho vyplรฝva, ลพe vรฝraznejลกej รบspory materiรกlu a prรกce sa dosiahnu pri murovanรญ na lepidlo.

Vรคzby muriva, rieลกenie styฤnรฝch ลกkรกr

Zo statickรฉho hฤพadiska je vรคzba jednotlivรฝch prvkov pre vlastnosti muriva veฤพmi dรดleลพitรก. Tehly sa v stene alebo pilieri majรบ prevรคzovaลฅ po vrstvรกch tak, aby sa stena alebo pilier sprรกvali ako jeden konลกtrukฤnรฝ prvok. Na zabezpeฤenie prรญsluลกnej vรคzby muriva musia byลฅ zvislรฉ ลกkรกry medzi jednotlivรฝmi tehlami posunutรฉ minimรกlne o 40 mm, vลพdy vo dvoch susednรฝch vrstvรกch. Odporรบฤanรฝ pรดdorysnรฝ modul stavby po 250 mm umoลพลˆuje pri tรฝchto formรกtoch dฤบลพku vzรกjomnรฉho previazania 125 mm.

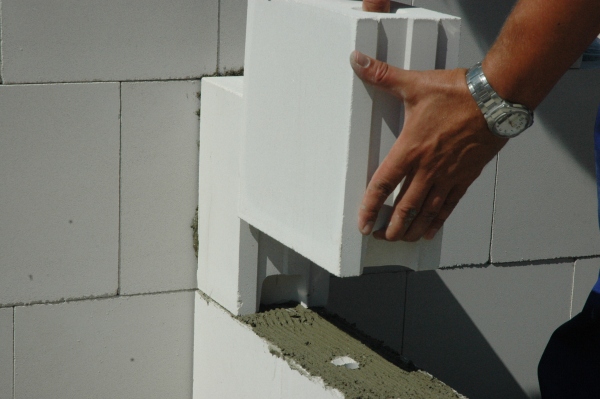

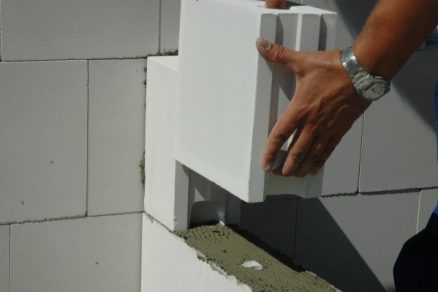

Styฤnรฉ ลกkรกry moลพno rieลกiลฅ dvoma rozliฤnรฝmi spรดsobmi. Pri prvkoch bez systรฉmu pero a drรกลพka sa realizujรบ celkovรฝm premaltovanรญm alebo lepenรญm. Pri murive so zazubenou styฤnou ลกkรกrou sa realizujรบ bez premaltovania, ฤรญm dochรกdza k รบsporรกm murovacej malty alebo lepidla a pracovnรฉho ฤasu.

Technolรณgia murovania

Pri vrstvenej konลกtrukcii z vรกpennopieskovรฝch tehรกl netreba prihliadaลฅ na rozdielne tepelnรฉ vlastnosti malty. Stena v tejto konลกtrukcii plnรญ statickรบ, akumulaฤnรบ a zvukovoizolaฤnรบ funkciu. Tepelnoizolaฤnรก funkcia sa vrรกtane eliminรกcie tepelnรฝch mostov zabezpeฤรญ tepelnoizolaฤnรฝm materiรกlom, to znamenรก dodatoฤnรฝm zateplenรญm. Pri murovanรญ z vรกpennopieskovรฝch tehรกl sa nepouลพรญvajรบ ฤพahkรฉ malty, ktorรฉ mรดลพu predraลพiลฅ murovanie a znรญลพiลฅ pevnosลฅ muriva.

Vรกpennopieskovรฉ kvรกdre alebo tehly majรบ vฤaka ลกpecifickej vรฝrobnej technolรณgii presnรฉ rozmery. To umoลพลˆuje ich tenkovrstvovรฉ omietanie bez dodatoฤnรฉho brรบsenia. Vรฝhodou je predovลกetkรฝm vรฝznamnรก รบspora omietacej malty, a teda niลพลกie finanฤnรฉ nรกklady na materiรกl aj prรกcnosลฅ.

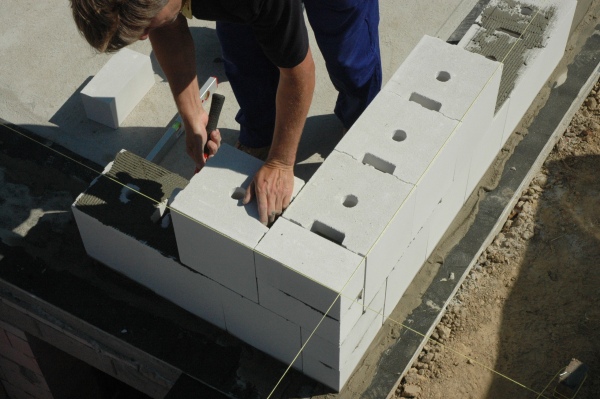

Prvรฝ zakladacรญ rad musรญ byลฅ vลพdy uloลพenรฝ do maltovรฉho lรดลพka, a to pri murovanรญ na maltu aj lepidlo z dรดvodu vyrovnania vลกetkรฝch nerovnostรญ zรกkladovej dosky stavby. Podklad na murovanie steny by mal byลฅ rovnรฝ, aby sa vyuลพila presnosลฅ vรกpennopieskovรฝch tehรกl. Najskรดr sa osadia tehly v rohoch stien. Rohovรฉ tehly sa spoja murรกrskou ลกnรบrou vedenou po vonkajลกej strane muriva. Do ฤerstvej malty sa potom poloลพia tehly pozdฤบลพ ลกnรบry tesne vedฤพa seba tak, aby sa vzรกjomne dotรฝkali v styฤnej ลกkรกre. Poloha tehรกl sa koriguje podฤพa vodovรกhy a laty pomocou gumovรฉho kladiva. Malta musรญ byลฅ v loลพnej ลกkรกre nanesenรก aลพ k obom lรญcam steny, ale nesmie presahovaลฅ cez hrany tehรกl. Prebytoฤnรบ maltu vytekajรบcu z loลพnej ลกkรกry preto treba po poloลพenรญ zotrieลฅ murรกrskou lyลพicou. Pri prvkoch so systรฉmom pero a drรกลพka sa zvislรฉ ลกkรกry nemaltujรบ. Nasledujรบce vrstvy sa murujรบ rovnakรฝm spรดsobom tak, ลพe vzdialenosลฅ zvislรฝch ลกkรกr medzi susednรฝmi vrstvami tehรกl je 125 mm v smere dฤบลพky steny a v module 250 mm. Na murovanie rohov, ukonฤenie muriva, napojenie stien a podobne, moลพno pouลพiลฅ tehly menลกieho formรกtu.

Murovanie prieฤok
Prvรก vrstva prieฤkovรฝch tehรกl sa ukladรก opรคลฅ do maltovรฉho lรดลพka. Tak sa docieli vyrovnanie niektorรฝch nerovnostรญ v podklade a zabezpeฤรญ sa rovnakรก modulovรก vรฝลกka prieฤky ako pri nosnรฝch stenรกch. Pri ukladanรญ tehรกl, ich vyrovnรกvanรญ a maltovanรญ, platia rovnakรฉ pravidlรก ako pri murovanรญ obvodovรฝch stien. Pri napรกjanรญ prieฤok na nosnรฝ mรบr sa nepouลพรญva vรคzba muriva, ale spoj na tupo. Tehly sa maltujรบ zboku a touto stranou sa prisadia a pritlaฤia k nosnej stene. V kaลพdej druhej loลพnej ลกkรกre treba ukotviลฅ prieฤku v mieste napojenia stien plochou antikorovou kotvou zamurovanou do nosnej steny alebo ohnutou do pravรฉho uhla, ktorรก sa vodorovnou ฤasลฅou vtlaฤรญ do malty loลพnej ลกkรกry a zvislou ฤasลฅou sa pripevnรญ pomocou skrutiek a prรญchytiek k nosnej stene.

Rieลกenie prekladov
Vฤaka tepelnotechnickรฝm vlastnostiam viacvrstvovej konลกtrukcii moลพno rieลกiลฅ preklady stavebnรฝch otvorov bez ohฤพadu na tepelnoizolaฤnรฉ vlastnosti prekladovรฝch materiรกlov. Sรบฤasลฅou vรกpennopieskovรฝch murovacรญch systรฉmov sรบ aj preklady na vonkajลกie a vnรบtornรฉ nosnรฉ steny a prieฤky. Preklady sa vyrรกbajรบ v module 250 mm. Osรกdzajรบ sa na murivo do vopred pripravenรฉho maltovรฉho lรดลพka. Na presnรฉ vรฝลกkovรฉ osadenie sa odporรบฤa pouลพiลฅ drevenรฉ kliny. Pri osadzovanรญ prekladov na murivo treba dbaลฅ na predpรญsanรฉ minimรกlne uloลพenie. Naprรญklad pri preklade dฤบลพky 1 000 aลพ 2 000 mm mรก byลฅ minimรกlne uloลพenie 125 mm, na dฤบลพku prekladu 2 250 aลพ 3 000 mm sa odporรบฤa uloลพenie minimรกlne 250 mm. Alternatรญvou k systรฉmovรฝm prekladom sรบ prefabrikovanรฉ alebo monolitickรฉ ลพelezobetรณnovรฉ preklady a valcovanรฉ I-profily ฤi tehlovรฉ klenby.

Manipulรกcia s veฤพkรฝmi prvkami
Na manipulรกciu s vรคฤลกรญmi vรกpennopieskovรฝmi prvkami sรบ urฤenรฉ malรฉ staveniskovรฉ ลพeriavy. Ich pouลพitรญm sa nahrรกdza ruฤnรฉ prenรกลกanie a zjednoduลกuje osadzovanie jednotlivรฝch prvkov. Zรกroveลˆ moลพno manipulovaลฅ s niekoฤพkรฝmi prvkami sรบฤasne. Malรฝ staveniskovรฝ ลพeriav mรก elektronickรฝ pohon rรฝchleho a jemnรฉho zdvihu, ruฤnรฝ pojazd s brzdou kolies a vretenovรฝ zdvรญhacรญ mechanizmus na vzpriamenie a zloลพenie stoลพiaru a vรฝloลพnรญka. Pomocou bremenovรฝch klieลกtรญ moลพno s vybranรฝmi formรกtmi vรกpennopieskovรฝch prvkov manipulovaลฅ priamo z palety a prvky osadzovaลฅ.

Nedostatky pri realizรกcii

Na rozdiel od jednoplรกลกลฅovรฝch konลกtrukciรญ, kde je kvalita prรกce murรกrov z hฤพadiska tepelnotechnickรฝch aj statickรฝch vlastnostรญ obvodovรฝch stien zรกsadnรก (nekvalitnรก prรกca vรฝznamne ovplyvnรญ tepelnรบ charakteristiku jednovrstvovรฉho obvodovรฉho muriva), pri viacvrstvovรฝch konลกtrukciรกch je kvalita murovania dรดleลพitรก predovลกetkรฝm vo vzลฅahu k statike a rovinnosti stien โ€“ tepelnรฝ odpor stien sa rieลกi aลพ dodatoฤnou tepelnou izolรกciou. Prรญpadnรฉ nedostatky vo vรคzbe muriva mรดลพu byลฅ dรดsledkom naprรญklad zle zoradenรฝch izolaฤnรฝch dosiek ฤi celkovรฉho postupu montรกลพe. Tieto chyby treba opraviลฅ eลกte pred aplikรกciou fasรกdnych stierok.

Jiล™รญ Foltรฝn
FOTO: KM Beta

Autor pracuje ako technickรฝ poradca vo firme KM Beta.
