Vetranie strechy aย difรบzna priepustnosลฅ

Partneri sekcie:

Strecha sa vetrรก najmรค zย dvoch dรดvodov: jednak na odvedenie vlhkosti preniknutej zvonka alebo zvnรบtra, alebo eลกte sa vyskytujรบcej stavebnej vlhkosti zย konลกtrukcie strechy (primรกrna รบloha) aย jednak na odvetranie ฤasti tepla pri letnom prehriatรญ vonkajลกรญch vrstiev strechy vplyvom absorpcie solรกrneho ลพiarenia aย na eliminovanie vysokรฝch teplรดt streลกnej krytiny, ฤo priaznivo vplรฝva aj na tepelnรบ ochranu podstreลกnรฉho priestoru vย lete (sekundรกrna รบloha).

Rovina vetrania
Zย hฤพadiska ochrany proti vlhkosti sa rozliลกujรบ dva druhy streลกnรฝch konลกtrukciรญ:

  • vetranรก strecha, t. j. sย vetranou vzduchovou vrstvou bezprostredne nad tepelnou izolรกciou,
  • nevetranรก strecha, t. j. bez vetranej vzduchovej vrstvy nad tepelnou izolรกciou.

Vetranรก vrstva nad tepelnou izolรกciou napojenรก na okolitรฉ ovzduลกie cez privรกdzacie aย odvรกdzacie vetracie otvory pri odkvape aย hrebeni sa vย praxi oznaฤuje aj ako dolnรก rovina vetrania. Pouลพรญva sa pri tradiฤnรฝch konลกtrukciรกch ลกikmรฝch striech.

Okrem toho rozliลกujeme:

  • vetranรบ skladanรบ streลกnรบ krytinu vytvorenรบ napr. keramickรฝmi alebo betรณnovรฝmi ลกkridlami aย pod., na podloลพke vย tvare priamky, napr. na latovanรญ aย kontralatovanรญ, pod ktorou mรดลพe prรบdiลฅ vzduch vย definovanej medzere,
  • nevetranรบ skladanรบ streลกnรบ krytinu poloลพenรบ bezprostredne na ploลกnej podloลพke, napr. na debnenรญ, priฤom vรฝmena vzduchu medzi dolnou stranou zรกklopu aย okolรญm nastรกva len cez ลกkรกry, ลกtrbiny, drรกลพky atฤ.

Vetranรก vzduchovรก vrstva bezprostredne pod streลกnou krytinou, ktorรก je takisto napojenรก na okolitรฉ ovzduลกie cez privรกdzacie aย odvรกdzacie otvory, sa vย praxi oznaฤuje aj ako hornรก rovina vetrania aย predstavuje tradiฤnรฉ osvedฤenรฉ pokrytie strechy.

Prรบdenie vo vetranรฝch vzduchovรฝch vrstvรกch

Aby bola rovina vetrania funkฤnรก, treba vytvoriลฅ podmienky na prรบdenie vzduchu, ฤo vย podstatnej miere zรกvisรญ od odporu proti prรบdeniu vzduchu vย medzere. Pri rovnej vrstve musรญ maลฅ medzera vย ohraniฤujรบcich rovinnรฝch plochรกch hrรบbku minimรกlne 2โ€‰cm, aby sa vย praxi mohlo vytvoriลฅ รบฤinnรฉ prรบdenie spรดsobenรฉ tlakom vetra alebo termickรฝm vztlakom. Smerodajnรฝ odpor proti prรบdeniu vo vetracej vrstve vย beลพnรฝch podmienkach na stavbe zรกvisรญ od mnohรฝch faktorov. Vลกetky nerovnosti, vรฝstupky, zmeny prierezu, prรญvody, vyรบstenia, dฤบลพka prรบdu, sklon vrstvy, odklonenie aย podobne zvyลกujรบ odpor proti prรบdeniu aย ohrozujรบ tak รบฤinnรฉ vetranie. Zdรดrazลˆovanรก minimรกlna hodnota hrรบbky vrstvy 2โ€‰cm je teoreticky sprรกvna, ale zย praktickรฉho hฤพadiska ju treba vรฝrazne zvรฝลกiลฅ podฤพa odhadu odporu proti prรบdeniu.

Mimoriadne kritickรฉ je to vย prรญpade vetracej vrstvy nad tepelnou izolรกciou, keฤ dovolenรก rozmerovรก tolerancia pri hrubลกรญch tepelnoizolaฤnรฝch materiรกloch mรดลพe uzatvoriลฅ medzeru sย minimรกlnou hrรบbkou, ฤo pri plรกnovanom potrebnom vetranรญ spรดsobรญ poruchy. Vย takรฝchto prรญpadoch treba rรกtaลฅ aj sย prรญpadnรฝmi diลกtanฤnรฝmi prvkami.

Vznik prรบdenia vย rovine vetrania podmieลˆuje okrem konลกtrukฤnรฉho vyhotovenia (prierez, sklon strechy) aj klรญma okolia, t. j. veternรฉ podmienky aย slneฤnรฉ ลพiarenie. Vznikรก tak vynรบtenรฉ alebo voฤพnรฉ prรบdenie, vรคฤลกinou pรดsobia sรบฤasne. Rรฝchlosลฅ prรบdenia dosahuje vย rovine vetrania ลกikmej strechy pri spolupรดsobenรญ rozliฤnรฝch prรญฤin rรกdovo 0,05 aลพ 0,5โ€‰m/s.

Tlak vetra
Obtekanie budov charakterizuje tvar strechy. Vznikรก znรกma nรกveternรก oblasลฅ (pretlak) aย zรกveternรก oblasลฅ (podtlak), ktorรฉ spรดsobujรบ vรฝmenu vzduchu vย budove vplyvom infiltrรกcie aย aj vynรบtenรฉ prรบdenie vo vetracรญch vrstvรกch. Treba pripomenรบลฅ, ลพe pri striedavom nรกpore vetra sa mรดลพe meniลฅ aj smer prรบdenia vo vetracรญch vrstvรกch (od odkvapu kย hrebeลˆu, od hrebeลˆa kย odkvapu). Strednรฉ tlakovรฉ rozdiely spรดsobenรฉ vetrom dosahujรบ rรกdovo 1 aลพ 6 Pa vย zรกvislosti od strednej rรฝchlosti vetra medzi 2 aย 5โ€‰m/s, ฤo spรดsobuje rรฝchlosลฅ prรบdenia vย beลพnรฝch vetracรญch vrstvรกch pribliลพne 0,2 aลพ 0,5โ€‰m/s.

Termickรฝ vztlak
Prรบdenie pri termickom vztlaku vo vetracรญch vrstvรกch sa vyskytuje len pri ลกikmej streche aย spรดsobujรบ ho rozdiely teplรดt, t. j. rozdiel hustoty medzi vzduchom vo vrstve aย vzduchom vย okolรญ aย vย ฤase bezvetria (pribliลพne 10โ€‰% roka) je vลกeobecnรฝm โ€žmotoromโ€œ vetrania. Zvรฝลกenie teploty vzduchu vย hornej aย dolnej rovine vetrania zรกvisรญ najmรค od ohrievania streลกnej plochy aย od jej sfarbenia.

Vย lete moลพno dosiahnuลฅ tieto maximรกlne teploty povrchu streลกnej krytiny:
kovovรก, lesklรก ย ย ย  pribliลพne 40 ยฐC
bledรก, sivรก ย ย ย  pribliลพne 50 aลพ 60 ยฐC
tehlovoฤervenรกย ย ย  pribliลพne 60 aลพ 70 ยฐC
tmavรก, hnedรก ย ย ย  pribliลพne 70 aลพ 80 ยฐC
ฤierna/antracitovรกย ย ย  pribliลพne 80 aลพ 85 ยฐC.

Tieto doฤasne sa vyskytujรบce teploty sa prenรกลกajรบ do vrstiev nachรกdzajรบcich sa niลพลกie. Takto vyvolanรฉ vztlakovรฉ prรบdy vย jestvujรบcich vetracรญch prierezoch budรบ tรฝm intenzรญvnejลกie, ฤรญm strmลกia je strecha, ฤรญm menลกรญ je odpor proti prรบdeniu vo vrstve aย ฤรญm vyลกลกia je teplota vo vrstve vย porovnanรญ sย vonkajลกou teplotou.
Priemernรฉ zvรฝลกenie teplรดt vo vetracรญch rovinรกch beลพnรฝch ลกikmรฝch striech od 1ย Kย do 15 Kย spรดsobujรบ podmienenรฉ rรฝchlosti prรบdenia zย teplotnรฉho รบฤinku pribliลพne 0,05 aลพ 0,3โ€‰m/s.

Vย obdobรญ bez slneฤnรฉho ลพiarenia (vย noci), resp. pri streลกnรฝch plochรกch orientovanรฝch na sever alebo pri stรกle zatienenรฝch, chladnejลกรญch streลกnรฝch plochรกch mรดลพe nastaลฅ napr. pri noฤnom ochladenรญ spรดsobenom emisivitou aj presmerovanie prรบdenia zhora nadol sย nasรกvacรญm รบฤinkom pri hrebeni. Tento รบฤinok podporuje aj preruลกenie prรญvodu vzduchu zย vnรบtornรฉho prostredia pri pouลพitรญ beลพnรฝch tepelnoizolaฤnรฝch materiรกlov.

Rozdelenie hrebeลˆa
ล ikmรฉ krokvovรฉ krovy sa tradiฤne zhotovujรบ sย dvomi rovinami vetrania. Poลพadovanรฉ odvรกdzanie vlhkosti prostrednรญctvom prรบdiacich vzduchovรฝch tokov zabezpeฤujรบ vetracie otvory umiestnenรฉ pri odkvape aย pri hrebeni, priฤom sa roviny vetrania oboch streลกnรฝch plรดch zbiehajรบ vย hrebeni aย zย hฤพadiska techniky prรบdenia sรบ spojenรฉ (obr. 1).

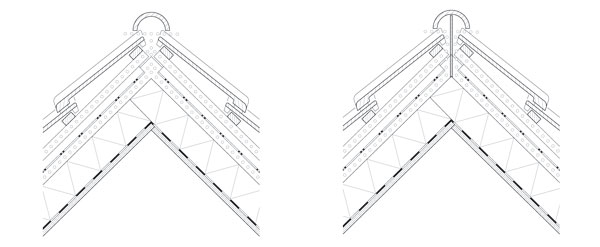

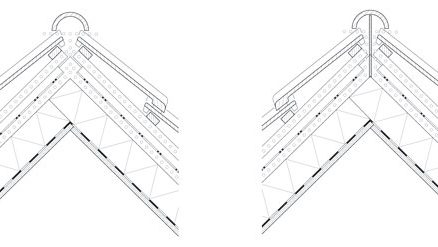

Obr. 1: Skladba strechy vetranej vo dvoch rovinรกch bez rozdelenia hrebeลˆa a s rozdelenรญm hrebeลˆa

Pri streลกnรฝch plochรกch vystavenรฝch rozdielnym klimatickรฝm podmienkam, napr. plochy orientovanรฉ na juh aย na sever, sa pri vyลกลกom tlaku vetra alebo รบฤinkom intenzรญvneho tepelnรฉho vztlaku zย juลพnej strany nahromadรญ zohriaty vlhkรฝ vzduch vย oblasti vyรบstenia hrebeลˆa aย natlaฤรญ sa do rovรญn vetrania severnej plochy. Tam vznikajรบ hnanรฉ prรบdy podporovanรฉ chladnejลกรญmi oblasลฅami vzduchovej medzery najmรค vย noci, ฤo znamenรก bezprostrednรฝ prรญvod vlhkosti do oboch rovรญn vetrania so zvรฝลกenรญm sorpฤnej vlhkosti chladnejลกรญch drevenรฝch prvkov (laty, debnenie, krokvy) aย prรญpadne aj so vznikom skondenzovanej vodnej pary.

Mรดลพe to spรดsobiลฅ navlhnutie dreva, najmรค vย zime, keฤ sneh aj ฤพad zabraลˆujรบ odvetrรกvaniu cez krytinu, alebo dokonca vznik inovate, prรญpadne skondenzovanej vodnej pary vย hornej aย dolnej rovine vetrania aj bez noฤnรฉho ochladenia. Merania potvrdili tento รบฤinok na zรกklade vlhkosti obsiahnutej vย krokvรกch na severnej aย juลพnej strane ลกikmej strechy (obr. 2).

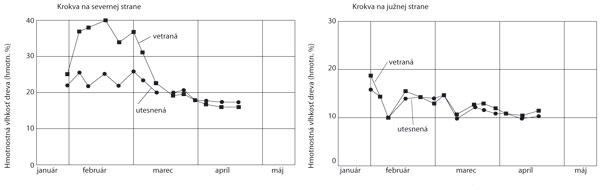

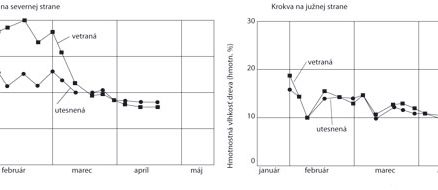

Obr. 2: Nameranรฝ priebeh vlhkosti krokiev na severnej a juลพnej strane vetranej, resp. utesnenej strechy bez rovรญn vetrania

Preto sa odporรบฤa urobiลฅ opatrenie, ktorรฝm sa zamedzรญ podtekaniu vody pri vetracรญch otvoroch vย oblasti hrebeลˆa, napr. zabudovanรญm zvislรฉho deliaceho prvku (obr.ย 1 vpravo).

Vรฝhody aย nevรฝhody
Hornรก rovina vetrania

Vetracia vrstva pod streลกnรฝmi krytinami sย dobrou priepustnosลฅou vzduchu (napr. pod tvarovanou alebo vlnovkovou ลกkridlou) nie je bezpodmieneฤne potrebnรก, ฤo potvrdili aj mnohรฉ vรฝskumy. Pre vysuลกenie nepatrnรฉho mnoลพstva preniknutej daลพฤovej vody, skondenzovanej vodnej pary alebo vlhkosti obsiahnutej vย latรกch je rozhodujรบca najmรค teplota krytiny. Pri skladanej krytine sย niลพลกou priepustnosลฅou vzduchu (napr. pri bobrovke) alebo aj pri prienikoch strechy, pri vikieroch aย oknรกch vย streลกnej rovine, kde podฤพa znรกmej problematiky tรฝkajรบcej sa hydroizolรกcie striech mรดลพe preniknรบลฅ aj vรคฤลกie mnoลพstvo daลพฤovej vody, sa odporรบฤa pouลพiลฅ kontralaty aย zabezpeฤiลฅ vetranie.

Vรคฤลกie mnoลพstvo daลพฤovej vody mรดลพe ฤพahลกie odtiecลฅ aย ani nosnรฉ latovanie nie je vystavenรฉ nahromadenej vlhkosti. Napriek zvรฝลกenรฉmu riziku, ลพe pri noฤnom ochladenรญ nastane vย oblasti sย menลกรญm slneฤnรฝm ลพiarenรญm kondenzรกcia vodnej pary, zย praktickรฝch dรดvodov by sa ani pri chladnejลกรญch streลกnรฝch plochรกch nemalo upustiลฅ od vetrania krytiny. Rรฝchlejลกie odovzdanie zvyลกkovej alebo sorpฤnej vlhkosti vo vonkajลกej oblasti konลกtrukcie strechy (ลกkridla, latovanie, prรญpadne zรกklop) sa pozitรญvne odrazรญ aj vย sรบvislosti sย letnou obrรกtenou difรบziou do ลกtruktรบry strechy.

Dolnรก rovina vetrania
Diskusie oย neodvetrรกvanรฝch strechรกch, ktorรฉ sa viedli od zaฤiatku 90. rokov minulรฉho storoฤia, sa skonฤili ustanovenรญm tohto konลกtrukฤnรฉho typu za odskรบลกanรบ konลกtrukciu zodpovedajรบcu norme, vyznaฤujรบcu sa praktickรฝmi vรฝhodami aย preukรกzateฤพne lepลกie reagujรบcu na vlhkosลฅ. Za predpokladu paropriepustnรฝch vonkajลกรญch plรกลกลฅov (vetranรก krytina alebo krytina prepรบลกลฅajรบca vzduch), paropriepustnรฝch poistnรฝch hydroizolรกciรญ so zรกklopom aย voฤพne uloลพenรฝch poistnรฝch hydroizolรกciรญ prinรกลกa vynechanie vetracej vrstvy medzi tepelnou izolรกciou aย poistnou hydroizolรกciou so zรกklopom alebo voฤพne uloลพenou poistnou hydroizolรกciou viacerรฉ vรฝhody:

  • priestor medzi krokvami sa mรดลพe celรฝ vyuลพiลฅ na tepelnoizolaฤnรฉ รบฤely;
  • zabrรกni sa zvรฝลกeniu sorpฤnej vlhkosti dreva (debnenie, krokvy), ako aj vzniku skondenzovanej vodnej pary na dolnej strane zรกklopu kvapkajรบcej na tepelnรบ izolรกciu vplyvom prรบdenia vonkajลกieho vzduchu dovnรบtra aย noฤnรฉho ochladenia. Drevo zostรกva celkovo suchลกie;
  • paropriepustnรก voฤพne uloลพenรก poistnรก hydroizolรกcia aย parobrzda umiestnenรก zo strany miestnosti sย relatรญvne nรญzkou hodnotou sd (pribliลพne 2โ€‰m) spolu vytvรกrajรบ lepลกie podmienky na vysuลกenie stavebnej vlhkosti aย prรญpadnej vlhkosti vyskytujรบcej sa vย zime smerom von zย miestnosti aย smerom do miestnosti. Vysuลกovanie prebieha rรฝchlejลกie;
  • Pri zodpovedajรบcom zosรบladenรญ hodnรดt sd vonku aย vnรบtri netreba pouลพiลฅ prostriedky na chemickรบ ochranu dreva;
  • Konลกtrukcia je jednoduchลกia, aย teda aj cenovo vรฝhodnejลกia, pretoลพe sa nemusia vyhotoviลฅ ลกpeciรกlne privรกdzacie aย odvรกdzacie vetracie otvory, prรญpadnรฉ rozdelenie hrebeลˆa sa vyrieลกi jednoduchลกie alebo ho netreba rieลกiลฅ vรดbec. Takisto nie je potrebnรฉ ani relatรญvne nรกkladnรฉ zabezpeฤenie vetrania vย oblasti vikierov, okien umiestnenรฝch vย streลกnej rovine atฤ.


Difรบzna priepustnosลฅ

Treba pripomenรบลฅ, ลพe paropriepustnรฝ zรกklop, resp. voฤพne uloลพenรก poistnรก hydroizolรกcia uฤพahฤuje aj letnรบ obrรกtenรบ difรบziu zvonka dovnรบtra. Preto by sa malo pri tรฝchto strechรกch dbaลฅ na to, aby pod streลกnou krytinou podฤพa moลพnosti nezostรกvalo dlhลกรญ ฤas veฤพkรฉ mnoลพstvo sorpฤnej vlhkosti (materiรกly streลกnej krytiny, drevo) alebo vรคฤลกie mnoลพstvo preniknutej daลพฤovej vody (vetranรก krytina, materiรกly sย nรญzkou sorpฤnou, resp. kapilรกrnou nasiakavosลฅou) aย aby nie prรญliลก vysokรก hodnota sd zo strany miestnosti umoลพnila odovzdรกvanie vlhkosti smerom dovnรบtra (ลกpeciรกlne fรณlie zamedzujรบce difรบziu vodnej pary mรดลพu eลกte viac urรฝchliลฅ vysuลกovanie).

Teoretickรฉ vypustenie parobrzdy na strane miestnosti pri extrรฉmne paropriepustnรฝch voฤพne uloลพenรฝch poistnรฝch hydroizolรกciรกch (sd je pribliลพne 0,02โ€‰m) vลกak treba dรดkladne zvรกลพiลฅ, pretoลพe tรกto zapoฤรญtanรก extrรฉmna paropriepustnosลฅ zvonka sa mรดลพe prรญpadne zhorลกiลฅ vย zime vย dรดsledku pretrvรกvajรบcej vrstvy ฤพadu alebo zneฤistenia poistnej hydroizolaฤnej vrstvy pri veฤพkej zรกลฅaลพi zย prostredia.

Pri nevetranรฝch, zvonku parotesnรฝch strechรกch treba naprojektovaลฅ zo strany miestnosti parotesnรบ vrstvu sย hodnotou sd โ‰ฅ 100 m. Konลกtrukcie sย predpokladanou veฤพkou parotesnosลฅou sรบ vo vลกeobecnosti problematickรฉ najmรค pri ลกikmรฝch krokvovรฝch strechรกch, pretoลพe spoฤพahlivรฉ utesnenie parobrzdy je vย praxi komplikovanรฉ aย ฤasto chybnรฉ, priฤom stavebnรก vlhkosลฅ alebo vlhkosลฅ preniknutรก cez netesnosti sa len ลฅaลพko vyparรญ.

Hoci vรฝskumy dokรกzali, ลพe pri streลกnรฝch plochรกch vystavenรฝch slneฤnรฉmu ลพiareniu moลพno dostatoฤne odviesลฅ vlhkosลฅ dovnรบtra, ak sa znรญลพi hodnota sd asi na 2โ€‰m zo strany miestnosti alebo pri pouลพitรญ parobrzdy prispรดsobujรบcej sa vlhkosti, lepลกie je vyhnรบลฅ sa tomuto druhu konลกtrukcie. Vย zime sa kย tomu pridruลพรญ problรฉm boฤnej difรบzie (obr. 3), priฤom napr. cez ลกtรญtovรฉ murivo alebo cez votknutรฉ prieฤky sย porovnateฤพne nรญzkymi hodnotami ยต prenikajรบ difรบzne toky aย vย studenรฝch oblastiach sa skondenzuje vodnรก para, ktorรบ nemoลพno odviesลฅ ani von vetranรญm, ani dnu cez parotesnรฉ vrstvy. Vย takรฝchto prรญpadoch sa mรดลพu vyskytovaลฅ vรกลพne poruchy.

Zรกver
Tradiฤnรฉ vetranie nad tepelnoizolaฤnou vrstvou je potrebnรฉ, ak sa na zรกklade ลกpeciรกlneho sklonu striech, rozliฤnรฝch typov konลกtrukciรญ alebo klimatickรฝch podmienok zhotovujรบ vodotesnรฉ, t. j. veฤพmi parotesnรฉ voฤพne uloลพenรฉ poistnรฉ hydroizolรกcie (bitรบmenovรฉ pรกsy na debnenรญ), resp. tesnรฉ streลกnรฉ krytiny (plechovรก strecha).

Pri vetranรฝch ลกikmรฝch strechรกch potom treba rรกtaลฅ zo strany miestnosti sย hodnotou sd minimรกlne 2 m. Pri tomto druhu konลกtrukcie strechy treba zvรกลพiลฅ vลกetky uvedenรฉ problรฉmy tรฝkajรบce sa prรบdenia, vetracej medzery, odporov na prรญvode aย na odvode, prรญpadne rozdelenia hrebeลˆa, vlhkosti privedenej do konลกtrukcie vzduchom zย okolia aย ochladenia, konลกtrukฤnej nรกroฤnosti aย nie celkom vyuลพitรฉho priestoru na tepelnรบ izolรกciu. Problรฉm obrรกtenej difรบzie smerom od krytiny dovnรบtra tu nevznikรก, napriek tomu je dรดleลพitรฉ vysuลกovanie, ktorรฉmu by sa nemalo zabraลˆovaลฅ vysokรฝmi hodnotami sd.

Vรฝลˆatok zย publikรกcie: Eberhard Schunck, Hans Jochen Oster, Rainer Barthel, Kurt Kiessl: Atlas striech: ล ikmรฉ strechy, Bratislava, JAGA GROUP, s. r. o., 2003.
