Viacvrstvovรฉ nenosnรฉ prieฤky

Partneri sekcie:

V sรบvislosti s racionalizรกciou pracovnรฝch postupov uplatnenรญm suchรฉho spรดsobu stavania pri prรกcach v interiรฉri vรฝznam viacvrstvovรฝch prieฤok stรกle stรบpa. S ฤiastoฤne alebo รบplne prefabrikovanรฝmi prvkami deliacich prieฤok v kombinรกcii s obkladom sadrokartรณnovรฝmi alebo sadrovlรกknitรฝmi doskami sa moลพno vyhnรบลฅ napr. prรกcnemu omietaniu, pri ktorom sa zneฤisลฅuje priestor a do stavby sa vnรกลกa podstatnรฉ mnoลพstvo vody.

Viacvrstvovรฉ konลกtrukcie deliacich prieฤok sa uprednostลˆujรบ pri dodatoฤnom zabudovรกvanรญ a vลกade tam, kde pre hmotnosลฅ nemoลพno pouลพiลฅ jednovrstvovรฉ nenosnรฉ deliace prieฤky, alebo kde treba umoลพniลฅ ฤพahkรบ demontรกลพ. Aj pri stavebnรฝch opatreniach, pri ktorรฝch treba obmedziลฅ zvyลกovanie stavebnej vlhkosti, sa pouลพรญvajรบ systรฉmy suchรฉho spรดsobu stavania.

Nosnรฉ skelety sa skladajรบ z prieฤnikov, resp. zo stojok alebo z rรกmovรฝch konลกtrukciรญ pripomรญnajรบcich hrazdenรฉ konลกtrukcie. Oplรกลกลฅujรบ sa drevotrieskovรฝmi doskami, tvarovanรฝmi doskami, drevenรฝmi prefabrikovanรฝmi dielcami, sadrokartรณnovรฝmi alebo vlรกknocementovรฝmi doskami, plechom a pod. Steny takรฉhoto druhu moลพno premiestลˆovaลฅ len za urฤitรฝch podmienok, lebo pred ich opรคtovnรฝm pouลพitรญm sa obklad musรญ demontovaลฅ ลกpeciรกlnymi postupmi, ktorรฉ zabrรกnia jeho poลกkodeniu.

Deliace steny s nosnou konลกtrukciou na bรกze dreva

Nosnรบ konลกtrukciu tvorรญ prรญrodnรฉ (masรญvne) drevo, lepenรฉ drevo alebo drevotrieskovรฉ lisovanรฉ dosky. Poลพadovanรฉ minimรกlne prierezy stojok vo vzdialenosti 62,5 cm sa navrhujรบ v zรกvislosti od zabudovania a vรฝลกky steny.
Pri vyhotovenรญ podฤพa obr. 1 mรดลพu slรบลพiลฅ deliace steny na bรกze dreva len na jednoduchรฉ rozdelenie miestnosti.
Pri dฤบลพkach do 5 m sa pomocou skrutiek do dreva < 6 mm ukotvujรบ do susednรฝch konลกtrukฤnรฝch prvkov. ฤฝahkรฉ konzolovรฉ zaลฅaลพenia moลพno prenรกลกaลฅ pri pouลพitรญ vhodnรฝch kotviacich prostriedkov na akomkoฤพvek mieste s vรฝnimkou doskovรฉho debnenia.

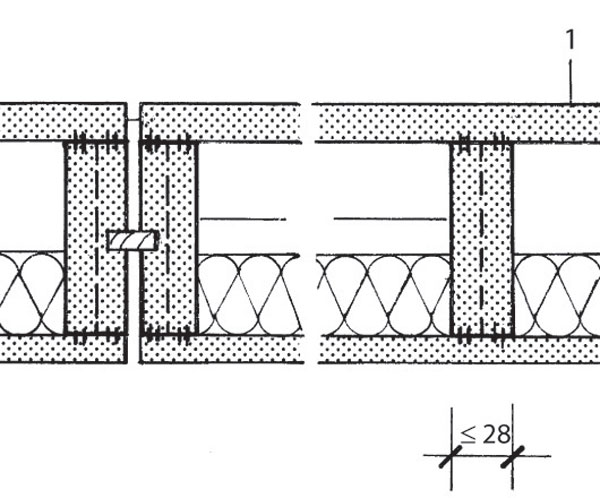

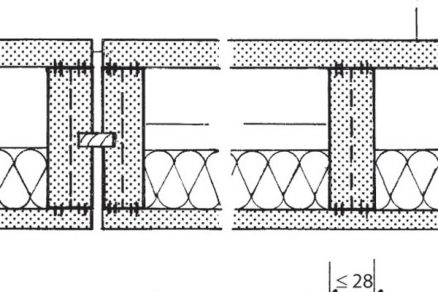

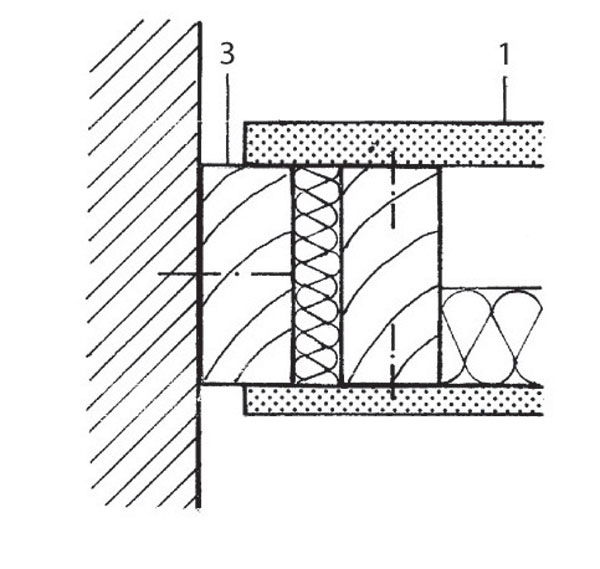

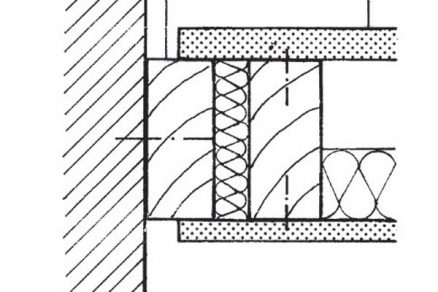

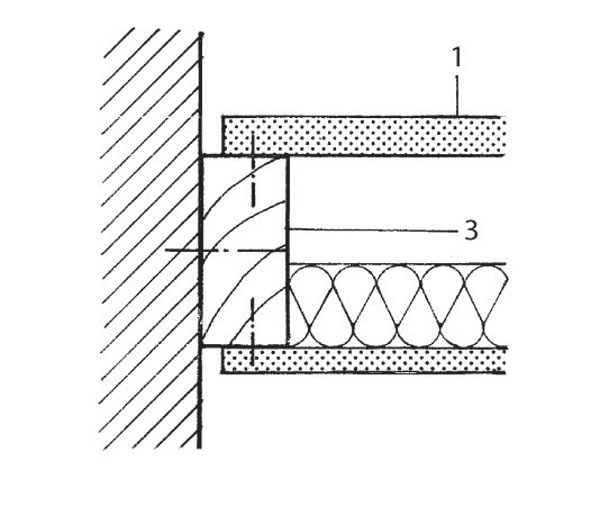

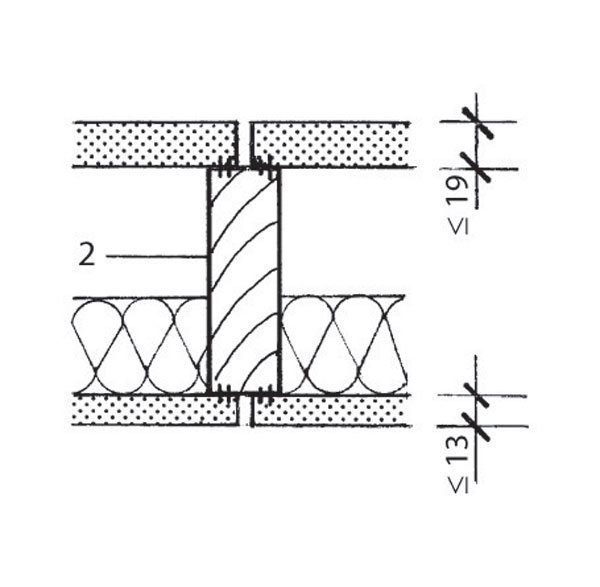

Obr. 1ย  Drevenรก deliaca stena s drevenou nosnou konลกtrukciou
1 โ€“ drevotrieskovรก lisovanรก doska, 2 โ€“ profil z plnรฉho dreva, 3 โ€“ profil na pripojenie na stenu z plnรฉho dreva
a) styk medzi prvkami b) styk medzi doskami
c) pevnรฝ spoj so stenou d) klznรฝ spoj so stenou

Podobne ako deliace steny s podkladovรฝmi konลกtrukciami z kovovรฝch profilov moลพno vyrobiลฅ aj drevenรฉ deliace steny, ktorรฉ spฤบลˆajรบ zvรฝลกenรฉ poลพiadavky na zvukoยญvรบ ochranu. Niektorรฉ prรญklady sรบ na obr. 2. S takรฝmito konลกtrukciami moลพno dosiahnuลฅ index nepriezvuฤnosti Rโ€™w,โ€‰R 38 aลพ 49 dB. Vyhotovenie obkladu s rรดznymi hrรบbkami mรดลพe zlepลกiลฅ zvukovoizolaฤnรฉ vlastnosti.

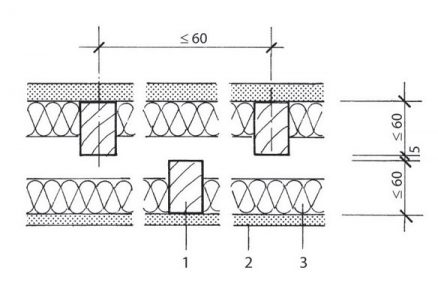

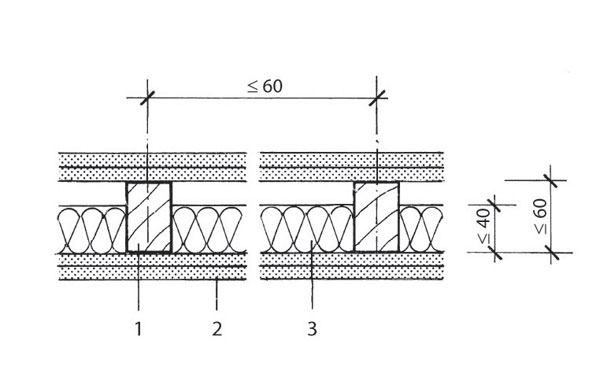

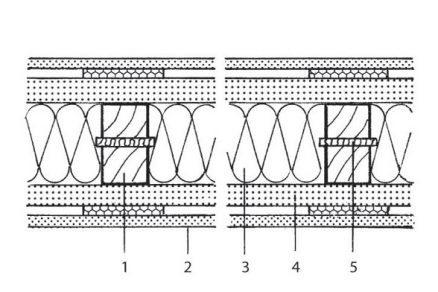

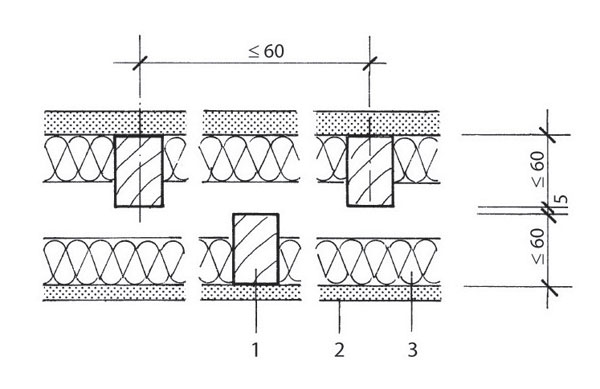

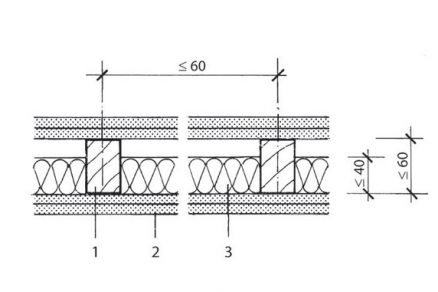

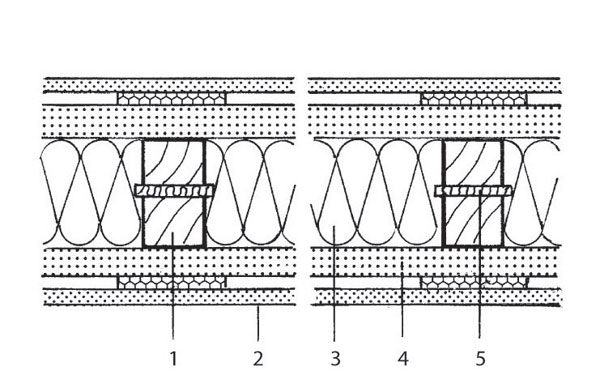

Obr. 2ย  Drevenรก deliaca stena s drevenou nosnou konลกtrukciou; zvukovoizolaฤnรฉ vyhotovenie
1 โ€“ drevenรฝ profil, 2 โ€“ sadrokartรณnovรก doska, sadrovlรกknitรก doska, 3 โ€“ minerรกlna vlna, 4 โ€“ vyฤพahฤenรก vรฝplลˆovรก doska, 5 โ€“ diลกtanฤnรฝ pรกsik (napr. samolepiaci plstenรฝ pรกsik)
a) jednoduchรก nosnรก konลกtrukcia s dvojvrstvovรฝm oplรกลกtenรญm zo sadrokartรณnovรฝch dosiek a vloลพkou z minerรกlnej vlny b) nosnรก konลกtrukcia s dvojitรฝmi stojkami a jednoduchรฝm oplรกลกtenรญm zo sadrokartรณnovรฝch dosiek a dvojitou vloลพkou z minerรกlnej vlny
c) dvojvrstvovรก nosnรก konลกtrukcia s oplรกลกtenรญm zo sadrokartรณnovรฝch dosรกk s priehradkovรฝmi doskami nalepenรฝmi na vyฤพahฤenรฝch vรฝplลˆovรฝch doskรกch

Deliace prieฤky s nosnou konลกtrukciou z kovovรฝch profilov

Na pouลพitie v interiรฉri sa uprednostลˆujรบ deliace prieฤky s nosnou konลกtrukciou z kovovรฝch profilov. Rozliลกujรบ sa steny s jednoduchรฝmi stojkami, dvojitรฝmi stojkami a predsadenรฝmi vrstvami.
Nosnรบ konลกtrukciu tvoria pozinkovanรฉ oceฤพovรฉ profily. Pri kotvenรญ do podlahy a stropu sa pouลพรญvajรบ rรกmovรฉ a stojkovรฉ kovovรฉ profily v tvare U. Do dutรญn v stene sa vkladajรบ zvukovoizolaฤnรฉ dosky z minerรกlnej vlny (z kamennej alebo sklenej vlny). Pri tom platรญ pravidlo, ลพe ฤรญm viac sa dutina naplnรญ, tรฝm lepลกie sรบ zvukovoizolaฤnรฉ vlastnosti stojkovej prieฤky v porovnanรญ s prieฤkou bez izolรกcie. Maximรกlnu zvukovรบ ochranu stojkovรฝch prieฤok moลพno dosiahnuลฅ vyplnenรญm dutiny na 80 aลพ 100 %. Ploลกnรก hmotnosลฅ beลพnรฝch celostenovรฝch sadrokartรณnovรฝch dosรกk s hrรบbkou 12,5 mm sa v sรบฤasnosti pohybuje okolo 8,5 a 9,5 kg/m2.

Protipoลพiarne sadrokartรณnovรฉ celostenovรฉ dosky majรบ ploลกnรบ hmotnosลฅ o trochu vรคฤลกiu ako 10 kg/m2. V dรดsledku znรญลพenia hmotnosti sadrokartรณnovรฝch dosรกk sa podstatne zhorลกili zvukovoizolaฤnรฉ vlastnosti prรญsluลกnรฝch deliacich prieฤok, preto sa zaฤali vyvรญjaลฅ novรฉ technickรฉ rieลกenia s vysokรฝm stupลˆom zvukovej ochrany. Predpokladom dobrej zvukovej ochrany stojkovรฝch prieฤok je systรฉm napojenia pruลพnรฝch a tuhรฝch prvkov, ktorรฝ spoฤรญva v spojenรญ dvoch vrstiev (sadrokartรณnovรฝch dosรกk) spojovacรญm perom (napr. kovovou stojkou). ฤŒรญm lepลกie sa jednotlivรฉ vrstvy stojkovej prieฤky akusticky oddelia, tรฝm sa dosiahnu lepลกie zvukovoizolaฤnรฉ vlastnosti.

Novรฉ profily CW (kovovรฉ stojkovรฉ profily v tvare U) sa ลกpeciรกlne profilujรบ tak, aby sa zvรฝลกil pruลพiaci รบฤinok stojok a oddelili sa jednotlivรฉ vrstvy. Profily CW majรบ pruลพinovรฝ jazรฝฤek, ktorรฝ umoลพลˆuje dosiahnuลฅ zlepลกenie zvukovoizolaฤnรฝch vlastnostรญ v porovnanรญ s profilmi MW (ลกpeciรกlne pruลพiace stojkovรฉ profily) aลพ o 6 dB.
Porovnรกvacie merania stavebnej akustiky ukรกzali, ลพe pri ploลกnej hmotnosti sadrokartรณnovรฝch dosรกk 8,5 aลพ 10 kg/m2 vznikajรบ len nepatrnรฉ rozdiely vo zvukovej izolรกcii. V zรกvislosti od konลกtrukcie steny sa nameral rozdiel 1 aลพ 3 dB v prospech ลฅaลพkรฝch dosรกk.

Na trhu sรบ sadrokartรณnovรฉ dosky, ktorรฉ pri rovnakejย  ploลกnej hmotnosti len na zรกklade konลกtrukcie dosahujรบ lepลกie zvukovoizolaฤnรฉ hodnoty aj pri pouลพitรญ ลกtandardnรฝch kovovรฝch stojkovรฝch profilov s tvarom U. Pri pouลพitรญ stojkovรฝch profilov s pruลพinovรฝm jazรฝฤkom sa ich zvukovoizolaฤnรฉ hodnoty vรฝrazne zlepลกujรบ.
Aj vzdialenosลฅ medzi jednotlivรฝmi vrstvami zo sadrokartรณnovรฝch dosรกk podstatne ovplyvลˆuje zvukovoizolaฤnรฉ vlastnosti stojkovรฝch prieฤok. Zรกvisรญ od nej rezonanฤnรก frekvencia, ktorรก by mala byลฅ niลพลกia ako 100 Hz. ฤŒรญm vรคฤลกia je vzdialenosลฅ vrstiev, tรฝm niลพลกia je rezonanฤnรก frekvencia, teda aj stupeลˆ vzduchovej nepriezvuฤnosti stojkovej prieฤky.

Zlepลกenรฉ systรฉmy so zmenenรฝmi stojkovรฝmi profilmi sa musia sprรกvne zhotoviลฅ, napr. s tesnรฝmi spojmi. Chybnรฉ spracovanie znemoลพลˆuje zvรฝลกenie hodnรดt vzduchovej nepriezvuฤnosti.
Dvojitรฉ stojkovรฉ prieฤky majรบ veฤพmi dobrรฉ zvukovoizolaฤnรฉ vlastnosti pri bezchybnom oddelenรญ oboch vrstiev. Moลพno pouลพiลฅ odsadenรฉ usporiadanie stojok aj oddelenie stojok stojacich oproti sebe pruลพnou vloลพkou.
ฤŽalลกie zlepลกenie zvukovoizolaฤnรฝch vlastnostรญ umoลพลˆuje trojvrstvovรฝ obklad sadrokartรณnovรฝmi doskami s rรดznymi hrรบbkami. Dilataฤnรฉ ลกkรกry hrubej stavby sa musia preniesลฅ do konลกtrukcie stojkovรฝch prieฤok. V prรญpade spojitรฝch prieฤok treba vytvoriลฅ dilataฤnรฉ ลกkรกry vo vzdialenosti pribliลพne 15 m.

Pri sanรกcii starรฝch stavieb sa ฤasto pouลพรญvajรบ predsadenรฉ plรกลกte na kovovรฝch stojkรกch, aby sa zlepลกili tepelnoizolaฤnรฉ a zvukovoizolaฤnรฉ vlastnosti hlavne obvodovรฝch stien a deliacich stien medzi bytmi (obr. 3).
Ak mรก byลฅ na montovanรฝch stenรกch zohฤพadnenรฉ vรคฤลกie konzolovรฉ zaลฅaลพenie, pouลพรญvajรบ sa konลกtrukcie so zosilnenรฝmi alebo odsadenรฝmi stojkami. Vรคฤลกie konzolovรฉ zaลฅaลพenie, napr. umรฝvadlami, inรฝmi zariaฤovacรญmi predmetmi alebo ลฅaลพkรฝmi policami na knihy, treba rozloลพiลฅ pomocou ลกpeciรกlnych traverz a steny s dvojitรฝmi stojkami treba v stojkovรฝch radoch prรญloลพkami pevne spojiลฅ v ลฅahu. V inลกtalaฤnรฝch prieฤkach sรบ stojky tak ฤaleko od seba, ลพe bez problรฉmov moลพno nainลกtalovaลฅ inลกtalaฤnรฉ rozvody a nosnรฉ systรฉmy (napr. pre umรฝvadlรก).

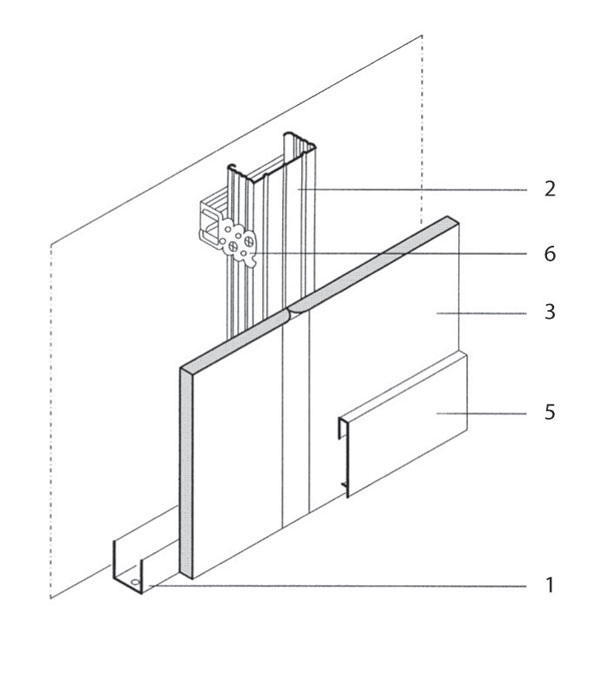

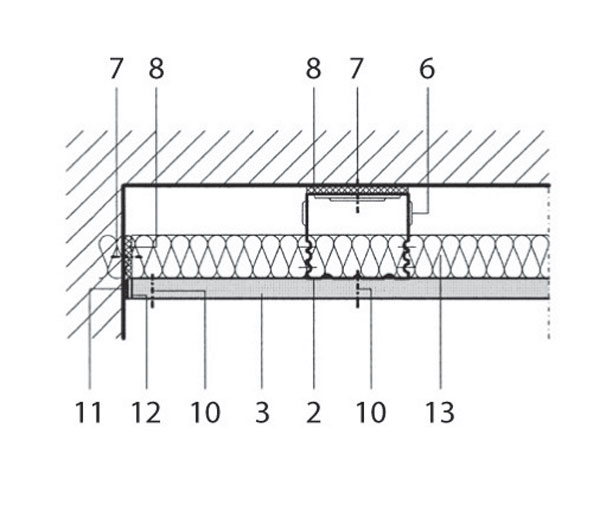

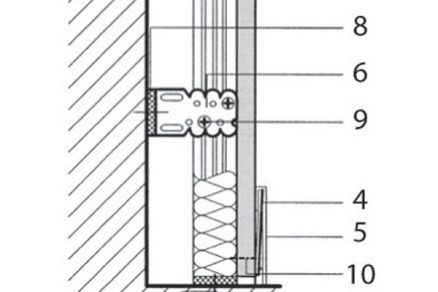

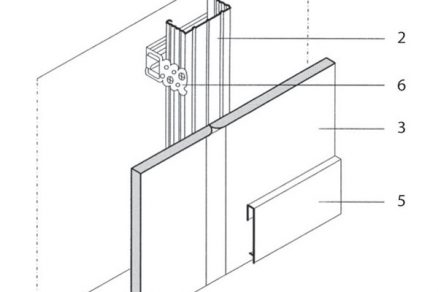

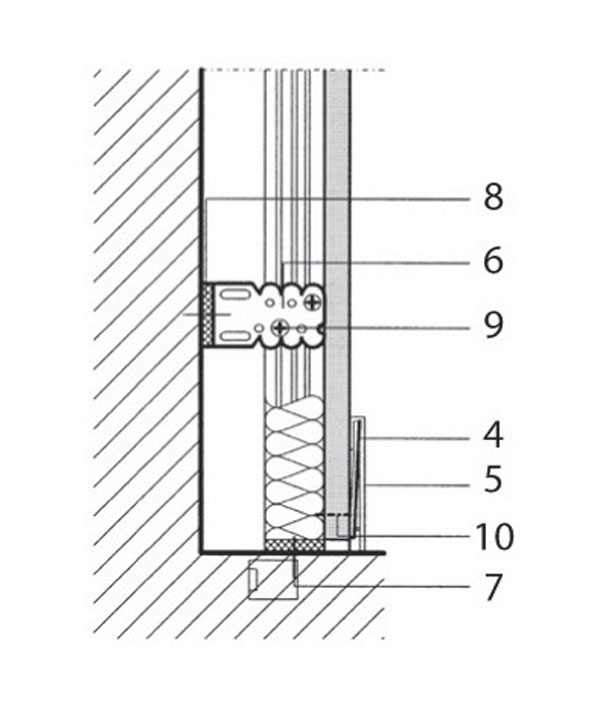

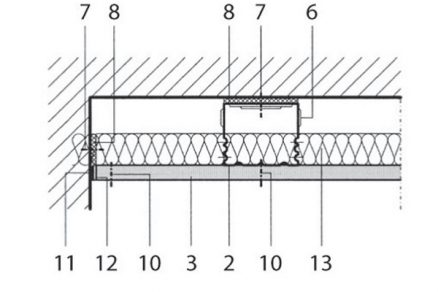

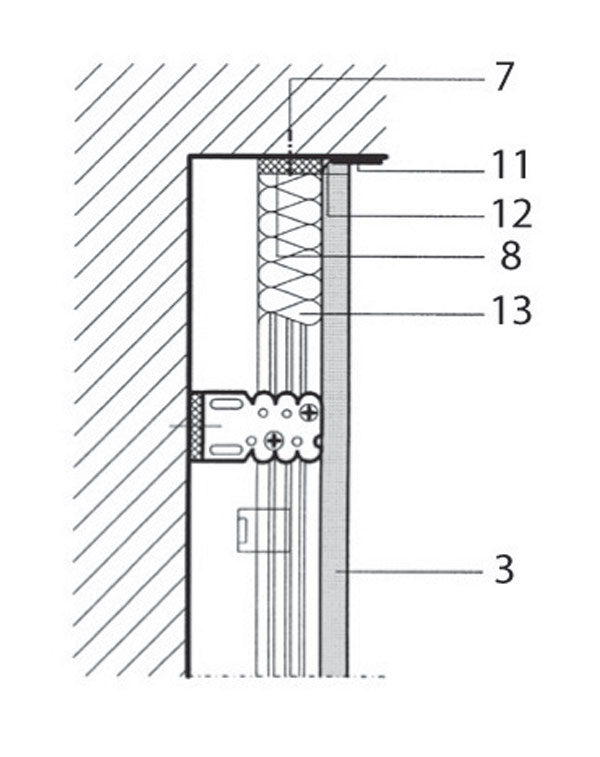

Obr. 3ย  Predsadenรก vrstva na kovovej konลกtrukcii
1 โ€“ montรกลพny profil UD 28/27 ร— 06; 2 โ€“ profil CD 60 ร— 06; 3 โ€“ celoprieฤkovรก sadrokartรณnovรก doska nahradzujรบca stenovรบ omietku, resp. 12,5 mm protipoลพiarna sadrokartรณnovรก doska; 4 โ€“ soklovรก liลกta; 5 โ€“ soklovรฝ prvok; 6 โ€“ priamy zรกves; 7 โ€“ rozpernรก kotva s otoฤnรฝm kolรญkom; 8 โ€“ 30 mm samolepiaci tesniaci pรกsik; 9 โ€“ plechovรก skrutka; 10 โ€“ skrutka TN-25 mm; 11 โ€“ separaฤnรฝ pรกsik v omietnutรฝch napojovacรญch plochรกch; 12 โ€“ vรฝplลˆ ลกkรกry; 13 โ€“ tepelnoizolaฤnรฝ materiรกl
a) izometria b) napojenie na stenu
c) 90ยฐ nรกroลพie d) napojenie na strop

Premiestniteฤพnรฉ mobilnรฉ deliace prieฤky s kovovรฝmi nosnรฝmi konลกtrukciami

Montรกลพne prieฤky s kovovou nosnou konลกtrukciou sa doteraz dali po demontรกลพi opรคลฅ pouลพiลฅ len za urฤitรฝch podmienok, napr. ak bolo oplรกลกtenie z drevotrieskovรฝch dosรกk. Cena sadrokartรณnovรฝch dosรกk v ostatnรฝch rokoch postupne klesala a naopak cena manipulรกcie so stavebnรฝm odpadom vรฝrazne stรบpla. To viedlo k vyvinutiu stojkovej prieฤky zo sadrokartรณnovรฝch dosรกk, ktorรบ moลพno kompletne opรคลฅ vyuลพiลฅ. Prieฤka sa dรก viackrรกt demontovaลฅ a opรคลฅ nainลกtalovaลฅ.

V oblasti rรกmu sadrokartรณnovej dosky sa umiestni ลกnรบra a zatmelรญ sa spolu so ลกkรกrovacรญm pรกsom. Koniec ฤiastoฤne natoฤenรฉho ลกkรกrovacieho pรกsika a ลกnรบry zakryje sokel.
Pri demontรกลพi sa odstrรกni sokel, ลกnรบra sa vytrhne zo ลกkรกry a tรก sa uvoฤพnรญ. Pri prestavbe sa tak v porovnanรญ so zbรบranรญm, zneลกkodnenรญm odpadu zo starej steny a zhotovenรญm novej steny z novรฉho materiรกlu uลกetrรญ 70 % nรกkladov.

Na flexibilnรฉ vyuลพรญvanie priestoru (napr. kancelรกriรญ) sa osvedฤili premiestniteฤพnรฉ oceฤพovรฉ prvky s obkladom. Skladajรบ sa z oceฤพovรฝch prvkov, pozinkovanej kovovej nosnej konลกtrukcie a obkladu z oceฤพovรฉho plechu s hrรบbkou 1 mm, do ktorรฉho sa nalepujรบ sadrokartรณnovรฉ dosky hrubรฉ 9,5 mm. Povrch sa upravuje vypaฤพovacรญm lakom a pokrรฝva ochrannou fรณliou, ktorรก ho chrรกni pred poลกkodenรญm pri preprave a montรกลพi. Ochrannรก fรณlia sa odstraลˆuje aลพ po ukonฤenรญ prรกc. Obklady z oceฤพovรฉho plechu sa spรกjajรบ stojkami na zรกskoฤku. Dutรฝ stenovรฝ priestor moลพno vyplniลฅ izolaฤnรฝm materiรกlom a vyuลพiลฅ na umiestnenie inลกtalรกciรญ. Inลกtalรกcie moลพno umiestniลฅ aj dodatoฤne, lebo obklady sa dajรบ kedykoฤพvek demontovaลฅ. Raster je flexibilnรฝ od 100 do 12 500 mm, preto ho moลพno prispรดsobiลฅ akรฝmkoฤพvek poลพiadavkรกm. Farbu moลพno vybraลฅ na zรกklade individuรกlnych predstรกv podฤพa vzornรญka RAL.

Pouลพรญvanie profilov, ktorรฉ tvoria prรญsluลกenstvo (ukonฤovacรญch profilov, lรญลกt na veลกanie obrazov, krycรญch profilov na dilataฤnรฉ ลกkรกry) sa uลพ stalo pravidlom. ล etrรญ sa pracovnรฝ ฤas (rรฝchlejลกie a presnejลกie stierkovรฉ prรกce), prรกca je ฤistejลกia. Pouลพitรญm lรญลกt na veลกanie obrazov sa zabraลˆuje aj poลกkodeniu stien zhotovenรฝch suchรฝm spรดsobom.

Text: D. Neumann, U. Weinbrener, U. Hestermann, L. Ronger
Grafickรฉ prรญlohy: archรญv autorov

Prรญspevok je sรบฤasลฅou publikรกcie Stavebnรฉ konลกtrukcie I., vydavateฤพstvo JAGA, 2005, Bratislava
