Dลˆa 12. januรกra 2010 oย 16.53 miestneho ฤasu postihlo karibskรฝ ostrovnรฝ ลกtรกt Haiti zemetrasenie sย magnitรบdom 7,0. Jeho nรกsledky pre krajinu, najmรค hlavnรฉ mesto Port-au-Prince, boli mimoriadne tragickรฉ. Jednรฝm zย dรดvodov vysokรฉho poฤtu obetรญ bolo materiรกlovo-konลกtrukฤnรฉ hฤพadisko realizovanรฝch stavieb.

Haitskรก republika sa spolu sย Dominikรกnskou republikou nachรกdzajรบ na karibskom ostrove Hispaniola, ฤo je druhรฝ najvรคฤลกรญ ostrov sรบostrovia Veฤพkรฉ Antily. Rozlohou 27 750 km2 zaberรก Haiti pribliลพne tretinu ostrova (36 %), rozdiel vย poฤte obyvateฤพov je menลกรญ. Na Haiti ลพije 9 miliรณnov obyvateฤพov (47 %), vย Dominikรกnskej republike 10 miliรณnov. Vo vรฝkonnosti ekonomรญk oboch krajรญn existuje vรฝraznรฝ rozdiel. Kรฝm hrubรฝ domรกci produkt vย parite kรบpnej sily na obyvateฤพa vย Dominikรกnskej republike je 8 900 US$, na Haiti je to iba 1 340 US$ (na porovnanie: Slovensko 21 250 US$). Haiti je sย nominรกlnym HDP 2 US$ na obyvateฤพa na deลˆ najchudobnejลกou krajinou na zรกpadnej pologuli. Osemdesiat percent obyvateฤพov ลพije pod hranicou chudoby, priฤom ich gramotnosลฅ prekraฤuje len tesne 50 %.

Hlavnรฝm aย zรกroveลˆ najvรคฤลกรญm mestom Haiti je Port-au-Prince rozprestierajรบce sa na brehu zรกlivu vย zรกpadnej ฤasti krajiny. Pred zemetrasenรญm vย ลˆom ลพilo jeden aย ลกtvrลฅ miliรณna obyvateฤพov. Sรบฤasลฅou mesta sรบ aj najchudobnejลกie ลกtvrte (slumy), kde ลพijรบ ฤพudia vย provizรณrnych prรญbytkoch sย veฤพmi nรญzkym ลพivotnรฝm ลกtandardom. Po zapoฤรญtanรญ ฤพudรญ ลพijรบcich vย slumoch dosahoval poฤet obyvateฤพov mesta podฤพa odhadov aลพ 2 miliรณny.

zemetrasenie,stavebné konštrukcie,murovacie materiály,Haiti

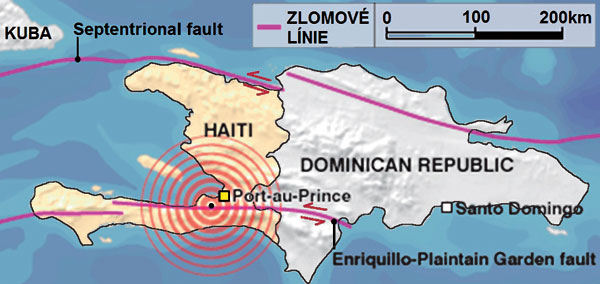

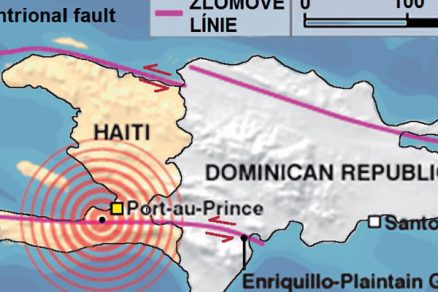

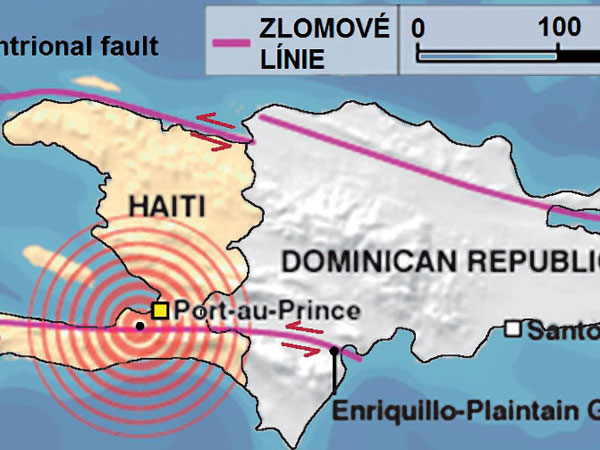

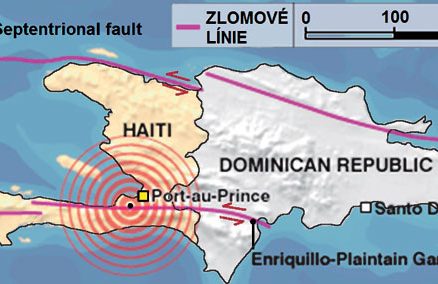

Obr. 1 Epicentrum zemetrasenia a doteraz znรกme zlomovรฉ lรญnie

Prรญฤiny zemetrasenia
Ostrov Hispaniola lemujรบ vย smere rovnobeลพiek dva potenciรกlne seizmickรฉ zlomy. Severne od ostrova prebieha zlom Septentrional fault aย vย juลพnej ฤasti ostrova Enriquillo-Plaintain Garden fault. Tento prechรกdza vย tesnej blรญzkosti Port-au-Prince, preto sa zemetrasenie spoฤiatku prisudzovalo posunu zemskej kรดry vย tomto zlome (obr. 1). Tomu vลกak nezodpovedajรบ posuny terรฉnu vyhodnotenรฉ na zรกklade satelitnรฝch zรกberov. Objavila sa teรณria, ลพe zemetrasenie spรดsobil posun zemskej kรดry vย inom, dosiaฤพ nezmapovanom zlome. Situรกciu komplikuje aj fakt, ลพe iลกlo oย podzemnรฝ posun, ktorรฝ sa konฤil pribliลพne 2 km pod povrchom aย nepremietol sa do terรฉnu (krytรฝ posun).

Zรกkladnรฉ รบdaje o zemetrasenรญ
Magnitรบdo:ย  7,0
Hฤบbka hypocentra:ย  13 km (relatรญvne plytkรฉ hypocentrum)
Vzdialenosลฅ od Port-au-Prince:ย  25 km zรกpado-juhozรกpadnรฝm smerom
Dotrasy:ย  v priebehu 11 dnรญ po hlavnom zemetrasenรญ bolo zaznamenanรฝch 59 dotrasov s intenzitouย  presahujรบcou hodnotu 4,5; 16 dotrasov maloย  magnitรบdo vรคฤลกie ako 5,0
Dva najsilnejลกie dotrasy:ย  M 6.0, 7 minรบt po hlavnom zemetrasenรญ M 5.9, 8 dnรญ po hlavnom zemetrasenรญ
Podฤพa historickรฝch zรกznamov postihlo Haiti zemetrasenie porovnateฤพnej intenzity naposledy v roku 1770.

zemetrasenie,stavebné konštrukcie,murovacie materiály,HaitiNeลกลฅastรญm pre hlavnรฉ mesto Port-au-Prince bolo aj to, ลพe ฤasลฅ mesta leลพรญ na vrstve sedimentov, ktorรฉ zosilnili รบฤinky otrasov. Vย juลพnej ฤasti mesta rozprestierajรบcej sa na kamennom kopci boli na porovnateฤพnรฝch budovรกch zaznamenanรฉ menลกie ลกkody.

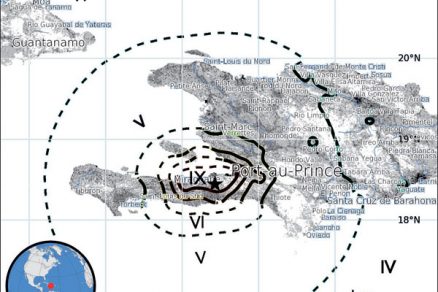

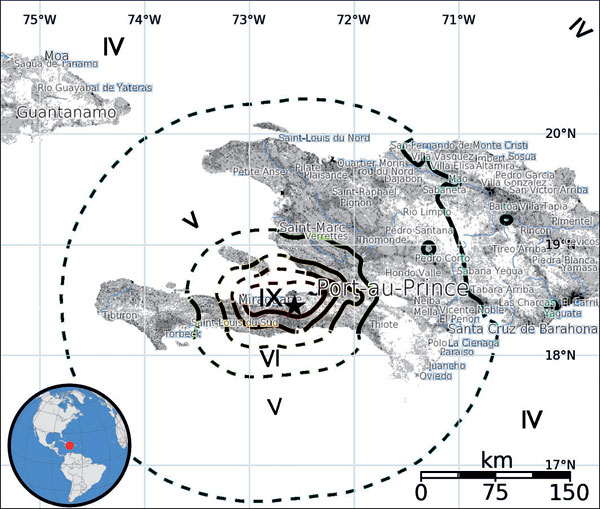

Doteraz uvรกdzanรฉ hodnoty โ€“ magnitรบda โ€“ vychรกdzajรบ zย mnoลพstva energie uvoฤพnenej pri zemetrasenรญ. Pri hodnotenรญ vplyvu na obyvateฤพstvo sa ฤastejลกie pouลพรญva Modifikovanรก Mercalliho stupnica intenzity (MMIS โ€“ Modified Mercalli Intensity Scale), ktorรก vychรกdza zย รบฤinkov zemetrasenia na ฤพudรญ, konลกtrukcie zhotovenรฉ ฤlovekom aย na samotnรบ krajinu aย prรญrodu (obr. 2). Stupnica obsahuje hodnoty od Iย do XII. Odhad poฤtu osรดb vystavenรฝch jednotlivรฝm intenzitรกm zemetrasenia podฤพa MMIS je uvedenรฝ vย tab. 1.

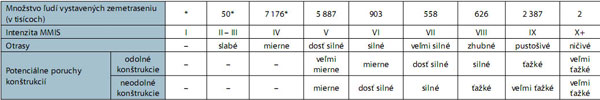

Tab. 1 Odhad poฤtu osรดb vystavenรฝch jednotlivรฝm intenzitรกm zemetrasenia podฤพa MMIS

Poฤet obetรญ zemetrasenia na Haiti po prvรฝch odhadoch dosahoval hodnotu 200-tisรญc, postupne sa zvyลกoval aย vย sรบฤasnosti sa zastavil na ฤรญsle 230-tisรญc. Oย prรญbytok priลกlo odhadom asi 1,3 miliรณna ฤพudรญ. Tieto ฤรญsla sรบ nezvyฤajne vysokรฉ, oย ฤom svedฤรญ aj porovnanie sย poฤtom obetรญ zemetrasenia, ktorรฉ oย niekoฤพko tรฝลพdลˆov (27. februรกra 2010) zasiahlo Chile. Zemetrasenie malo podstatne vyลกลกie magnitรบdo 8,8 (ide oย logaritmickรบ stupnicu โ€“ zemetrasenie bolo aลพ 500-krรกt silnejลกie ako na Haiti). Epicentrum zemetrasenia bolo vย Tichom oceรกne, vyลกe 200 km od pobreลพia Chile, aย nezasiahlo husto obรฝvanรฉ ฤasti krajiny, napriek tomu vลกak zasiahlo porovnateฤพnรฝ poฤet ฤพudรญ ako zemetrasenie na Haiti.

Na Haiti bolo intenzite IX (podฤพa MMIS) vystavenรฝch 2,387 miliรณna obyvateฤพov, kรฝm vย Chile nebola tejto intenzite vystavenรก ลพiadna ฤasลฅ krajiny. Intenzite VIII vลกak bolo vย Chile vystavenรฝch takmer 7-krรกt viac obyvateฤพstva ako na Haiti (3,548, respektรญve 0,626 miliรณna). Otrasy tejto intenzity sรบ pritom definovanรฉ ako zhubnรฉ, potenciรกlne poruchy odolnรฝch, respektรญve neodolnรฝch konลกtrukciรญ sรบ silnรฉ aย ลฅaลพkรฉ. Poฤet obetรญ zemetrasenia vย Chile je 521 aย 56 ฤพudรญ je nezvestnรฝch. Porovnรกvanie nรกsledkov dvoch rรดznych zemetrasenรญ je vลพdy problematickรฉ, ale rozdiel medzi รบฤinkami oboch zemetrasenรญ na obyvateฤพstvo aย krajinu je naozaj vรฝraznรฝ.

Dรดvody sรบ zrejmรฉ. Chile je nepomerne bohatลกia krajina ako Haiti sย neporovnateฤพne vyลกลกou kvalitou stavieb โ€“ od projektovej prรญpravy aลพ po realizรกciu. Navyลกe, vย roku 1960 zasiahlo Chile zemetrasenie sย doteraz najvyลกลกรญm magnitรบdom 9,5. Vย dรดsledku tohto zemetrasenia doลกlo vย Chile kย sprรญsneniu dimenzaฤnรฝch predpisov zohฤพadลˆujรบcich seizmickรฉ zaลฅaลพenie stavieb.
–>–>
Prรญฤiny vysokรฉho poฤtu obetรญ โ€“ nosnรฉ konลกtrukcie
Prevaลพnรฝ poฤet obetรญ pochรกdzal zย najviac zasiahnutรฉho hlavnรฉho mesta. Dรดvod vysokรฝch strรกt na ลพivotoch moลพno hฤพadaลฅ vย charaktere stavebnรฝch konลกtrukciรญ objektov vย Port-au-Prince. Kvalita stavieb, projektovรก prรญprava, ako aj postupy zhotovenia stavieb sรบ na veฤพmi nรญzkej รบrovni.

Projektovรก prรญprava
Na Haiti neexistuje nรกrodnรก norma pre navrhovanie nosnรฝch konลกtrukciรญ. Projektanti pouลพรญvajรบ najฤastejลกie normy americkรฉ (ASCE), francรบzske, kanadskรฉ, respektรญve medzinรกrodnรฝ International Building Code (IBC). Podstatnรก ฤasลฅ beลพnรฝch, najmรค jednopodlaลพnรฝch budov (ktorรฝch je vรคฤลกina) vลกak nemรก ลพiadny projekt aย stavia sa na zรกklade skรบsenostรญ. Oย stavebnom dozore ลฅaลพko hovoriลฅ, keฤลพe takรฉto stavby neprejdรบ nijakรฝm stavebnรฝm konanรญm. รšcta kย predpisom je na Haiti vลกeobecne nรญzka, ฤo sรบvisรญ aj sย veฤพmi slabรฝm vรฝkonom ลกtรกtnej sprรกvy vย krajine, ฤasto stรญhanej politickou nestabilitou.

Realizรกcia stavieb
Aลพ 70 % obytnรฝch budov na Haiti je jednopodlaลพnรฝch. Viac ako tri podlaลพia mรก iba 10ย % budov, aย to najmรค vย mestรกch. Pouลพรญvanรฉ stavebnรฉ materiรกly sรบ limitovanรฉ celkovou chudobou vย krajine.

zemetrasenie,stavebné konštrukcie,murovacie materiály,Haiti

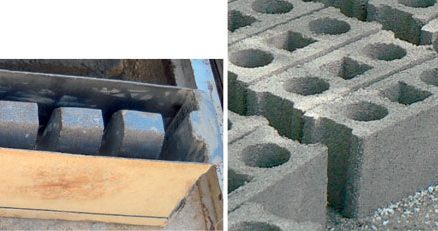

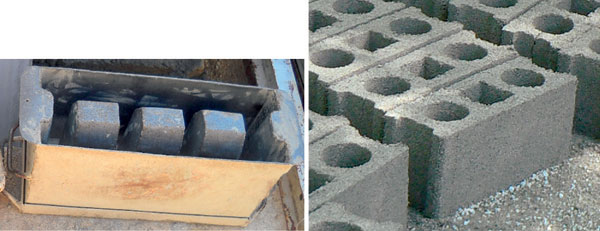

Obr. 3 Oceฤพovรก forma a hotovรฉ betรณnovรฉ murovacie bloky

Zvislรฉ nosnรฉ konลกtrukcie pozostรกvajรบ najฤastejลกie zย kusovรฝch stavรญv. Murovacie prvky predstavujรบ zvyฤajne betรณnovรฉ bloky vyrรกbanรฉ svojpomocne odlievanรญm vย betรณnovรฝch formรกch (obr. 3), ฤalej kamene aย nepรกlenรฉ tehly. Vzhฤพadom na materiรกlovรบ zรกkladลˆu iย tradรญciu je pouลพitie pรกlenรฝch tehรกl zriedkavรฉ. Na vidieku sa okrem toho stavajรบ chatrฤe zย drevenรฝch pletenรฝch mreลพรญ pokrytรฝch hlinou.

Vodorovnรฉ nosnรฉ konลกtrukcie vyลกลกรญch aย bohatลกรญch budov tvoria ลพelezobetรณnovรฉ stropnรฉ dosky, do รบvahy prichรกdzajรบ aj trรกmovรฉ stropy sย drevenรฝmi ฤi oceฤพovรฝmi trรกmami.

Konลกtrukcia striech jednopodlaลพnรฝch budov je prevaลพne plechovรก, pri viacpodlaลพnรฝch ลพelezobetรณnovรก alebo tieลพ plechovรก.

Vย okrajovรฝch mestskรฝch slumoch sa vyskytujรบ provizรณrne prรญbytky zย dostupnรฝch materiรกlov โ€“ plech, drevo, papier.

Kvalita spomenutรฝch betรณnovรฝch blokov je veฤพmi nรญzka. Pri vรฝrobe sa pouลพรญva mรกlo cementu, plnivo je ฤasto zneฤistenรฉ hlinou, vย prรญpade piesku navyลกe aj soฤพou. Oลกetrovanie vybetรณnovanรฝch blokov vย podstate neexistuje.

Stavby zย takรฝchto blokov majรบ zvyฤajne vย rohoch umiestnenรฉ ลพelezobetรณnovรฉ stฤบpiky, medzi ktorรฉ sa murujรบ samotnรฉ steny. Stฤบpiky sรบ veฤพmi subtรญlne, prispรดsobenรฉ hrรบbke blokov, ktorรก mรกlokedy presiahne 15 cm. Vรฝstuลพ stฤบpikov sa navrhuje odhadom aย vรคฤลกinou je nedostatoฤnรก. Vย prรญpade ลพelezobetรณnovรฝch stropov nedochรกdza kย previazaniu vรฝstuลพe stฤบpov aย stropnรฝch dosiek.

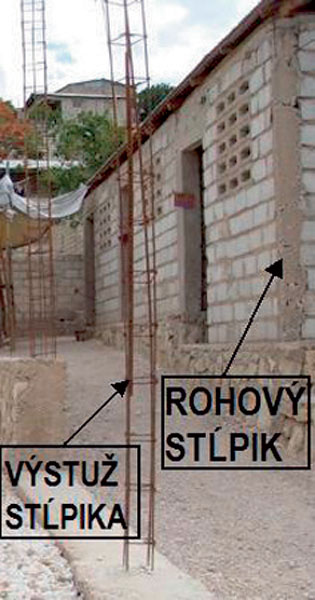

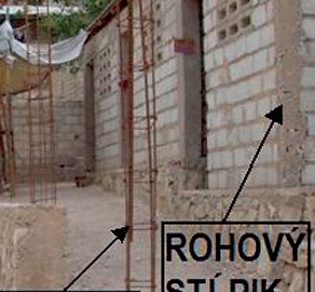

zemetrasenie,stavebné konštrukcie,murovacie materiály,HaitiNa obr. 4 je ukรกลพka typickej stavby zย betรณnovรฝch blokov so ลพelezobetรณnovรฝmi stฤบpikmi vย rohoch. Vedฤพa hotovej budovy vidieลฅ pripravenรบ vรฝstuลพ stฤบpikov susediaceho objektu.

Vรคฤลกinu zย mรกla stavieb, ktorรฉ odolali รบฤinkom zemetrasenia bez vรฝraznรฝch porรบch, realizovali zahraniฤnรฉ firmy, kde sa predpokladรก vyลกลกia รบroveลˆ nรกvrhu iย realizรกcie. Pomerne dobre obstรกli nรกkupnรฉ centrรก medzinรกrodnรฝch obchodnรฝch reลฅazcov, hoci najvรคฤลกรญ supermarket vย strede mesta sa zrรบtil. Uprostred zniฤenรฝch obytnรฝch budov ostal stรกลฅ vysokรฝ ลพelezobetรณnovรฝ vodojem.

Zรกver
Hneฤ po zemetrasenรญ veฤพmi intenzรญvne prebiehalo odstraลˆovanie ruรญn zrรบtenรฝch stavieb vย snahe zachrรกniลฅ ฤo najviac ฤพudรญ. Postupne doลกlo kย utlmeniu tejto ฤinnosti, keฤ uลพ nebola ลพiadna ลกanca na zรกchranu ลพijรบcich obetรญ. Odchodom zahraniฤnej pomoci sa odstraลˆovanie sutรญn vรฝrazne spomalilo. Ide pritom oย obrovskรฉ mnoลพstvo hmoty โ€“ podฤพa odhadov oย 20 aลพ 30 miliรณnov m3, zย ktorรฝch je vย sรบฤasnosti odstrรกnenรฝch menej ako 5 %. Problรฉmom je nedostatok potrebnรฝch mechanizmov aย vรฝber lokality na uskladnenie sutรญn, ktorรฉ mรดลพu stรกle obsahovaลฅ ฤพudskรฉ pozostatky.

Vย snahe minimalizovaลฅ ลกkody vย budรบcnosti zรกstupcovia University at Buffalo zย USA realizovali cyklus seminรกrov pre projektantov venovanรฝ navrhovaniu stavieb pri zohฤพadnenรญ รบฤinkov zemetrasenia. Seminรกre sa konali vย Port-au-Prince aย zรบฤastnilo sa ich pribliลพne 200 domรกcich projektantov.

TEXT: Ing. Andrej Bartรณk, PhD.
FOTO: autor

Ing. Andrej Bartรณk, PhD., pracuje na Katedre betรณnovรฝch konลกtrukciรญ aย mostov Stavebnej fakulty STU vย Bratislave.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
