Vรฝstuลพnรฉ vloลพky vย hydroizolaฤnรฝch materiรกloch
Galรฉria(8)

Vรฝstuลพnรฉ vloลพky vย hydroizolaฤnรฝch materiรกloch

Partneri sekcie:

Materiรกly, ktorรฉ sa pouลพรญvajรบ na hydroizolรกcie, ako sรบ naprรญklad asfaltovรฉ pรกsy, musia byลฅ ฤo najviac spoฤพahlivรฉ aย mali by maลฅ najmรค dlhรบ ลพivotnosลฅ. Tรก by mala vย zรกsade zodpovedaลฅ ลพivotnosti celej stavby, vย prรญpade spodnej stavby asi 100 rokov. ฤŒlรกnok hovorรญ oย tom, ako moลพno zvรฝลกiลฅ ลพivotnosลฅ hydroizolรกcii aย preฤo ich treba vystuลพovaลฅ.


ฤŒastรฝmi hydroizolaฤnรฝmi materiรกlmi sรบ prefabrikovanรฉ vรฝrobky โ€“ asfaltovรฉ pรกsy (vyrรกbajรบ sa vย rozmeroch 1 ร— 5 aลพ 2 ร— 40โ€‰m) aย plastickรฉ fรณlie (vo vรคฤลกรญch rozmeroch). Zย dรดvodu rozsiahlosti tรฉmy sa vย tomto ฤlรกnku budeme venovaลฅ iba asfaltovรฝm pรกsom. Okrem namรกhania vodou sรบ hydroizolรกcie namรกhanรฉ fyzikรกlnymi iย chemickรฝmi vplyvmi aย ich kombinรกciou. ลคahovรฉ sily sรบ dรดsledkom teplotnรฝch, ohybovรฝch aย zmraลกลฅovacรญch zaลฅaลพenรญ aย namรกhanรญ, ktorรฉ vznikajรบ vย okolitรฝch (podkladovรฝch, prekrytรฝch) konลกtrukciรกch. Chemickรฉ pรดsobenie je podmienenรฉ reakฤnรฝmi procesmi vย materiรกloch aj na ich povrchu.

Namรกhanie sa objavuje aย pรดsobรญ nepretrลพite od vzniku stavby cez vyuลพรญvanie aย prevรกdzku aลพ po jej zรกnik. Prevรกdzka stavby aย jej technologickรฝch zariadenรญ รบฤinky namรกhania umocลˆuje. Mechanickรฉ zaลฅaลพenia moลพno na zjednoduลกenie nรกvrhu iย realizรกcie aลพ na vรฝnimky zredukovaลฅ na namรกhanie ลฅahom alebo na kombinรกciu ลฅahu aย ohybu.

รšฤinok ลฅahovรฉho namรกhania

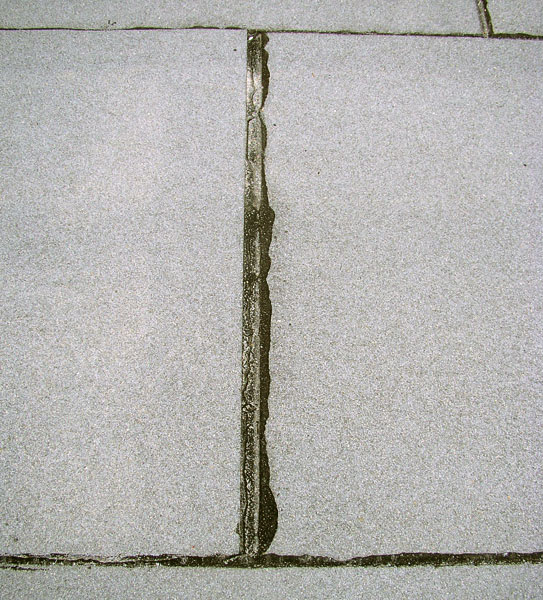

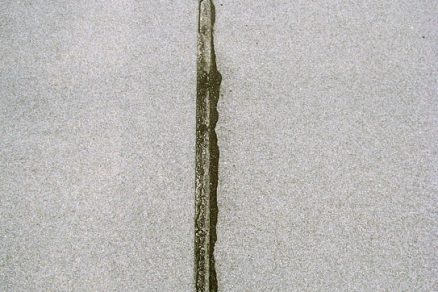

Nadmernรฉ namรกhanie ลฅahom aย zmraลกลฅovanie sa vรคฤลกinou prejavujรบ najprv poruchami spojov medzi jednotlivรฝmi prvkami hydroizolรกciรญ alebo formou porรบch, resp. trhlรญn samotnรฝch vรฝrobkov. Uลพ naruลกenie nepriepustnosti hlavnej izolaฤnej vrstvy umoลพnรญ prienik vody do konลกtrukcie nosnej vloลพky hydroizolรกcie aย spรดsobรญ degradรกciu. Poลกkodenie krycej vrstvy aย nosnej vloลพky zรกsadne skracuje รบฤinnosลฅ aย ลพivotnosลฅ hydroizolรกcie.

Zvรฝลกenie odolnosti proti ลฅahovรฉmu namรกhaniu
Celรบ histรณriu vรฝvoja aย vรฝroby hydroizolaฤnรฝch pรกsov charakterizuje snaha oย zvรฝลกenie odolnosti tak hlavnej hydroizolaฤnej (t. j. krycej) vrstvy asfaltu, ako aj jadra hydroizolaฤnรฉho pรกsu, teda nosnej vloลพky. Pre celkovรบ odolnosลฅ je podstatnรก iย skladba hydroizolaฤnรฉho plรกลกลฅa, spรดsob jeho spracovania (aplikovanej technolรณgie kladenia), detaily, kvalita podkladu, realizรกcia ochrany aย nรกslednรฝch konลกtrukciรญ aย prevรกdzka.

Prรญฤiny aย nรกsledky ลฅahovรฝch porรบch ovplyvลˆuje kvalita podkladovej konลกtrukcie, pouลพitie optimรกlnych hydroizolaฤnรฝch vรฝrobkov aย aplikรกcia osvedฤenรฝch detailov aย doplnkov. Optimรกlne hydroizolaฤnรฉ vรฝrobky musia byลฅ odolnรฉ aย technolรณgia ich spracovania musรญ prispievaลฅ kย potlaฤeniu mechanickรฝch namรกhanรญ pod kritickรบ hranicu alebo umoลพniลฅ potrebnรบ redistribรบciu silovรฉho namรกhania.

Zรกsady nรกvrhu aย voฤพby materiรกlov
Pre kvalitnรบ vรฝrobu aย spoฤพahlivรบ aplikรกciu vhodnรฉho hydroizolaฤnรฉho pรกsu sรบ zรกsadnรฉ akostnรฉ suroviny aย projekt hydroizolรกciรญ, ktorรฝ reลกpektuje skutoฤnรฉ hydrologickรฉ zaลฅaลพenie stavby (napr. tlakovou podzemnou vodou). Samozrejme, je dรดleลพitรฉ braลฅ ohฤพad aj na rozliฤnรฉ poลพiadavky projektu (napr. nepochรดdzny streลกnรฝ plรกลกลฅ vyลพaduje inรฉ parametre neลพ hydroizolaฤnรฉ sรบvrstvie spodnej stavby zaลฅaลพenรฉ tlakovou vodou).

Konลกtrukcia pรกsu
Na dosiahnutie aย zachovanie dlhodobej kvality hydroizolaฤnรฉho pรกsu (sรบvrstvia) sa musรญ uลพ vo vรฝrobe zlepลกiลฅ odolnosลฅ zรกkladnรฉho hydroizolaฤnรฉho materiรกlu โ€“ asfaltu โ€“ proti mechanickรฉmu namรกhaniu, ktorรฉ vznikรก vย priebehu realizรกcie, ลพivotnosti hydroizolรกcie aย proti nรกchylnosti na objemovรฉ zmeny.

Vlastnosti asfaltu sa starnutรญm vย kombinรกcii sย ฤalลกรญmi negatรญvnymi vplyvmi zhorลกujรบ, materiรกl strรกca potrebnรบ pruลพnosลฅ, je krehkejลกรญ aย zniลพuje sa jeho tepelnรก odolnosลฅ. Mรดลพu sa zlepลกovaลฅ vlastnosti buฤ asfaltu, alebo nosnej vloลพky. Asfalt aย jeho vlastnosti sa najprv zlepลกovali oxidรกciou, neskรดr modifikรกciou zรกkladnej suroviny rozliฤnรฝmi prรญsadami (ataktickรฝm polypropylรฉnom โ€“ APP aย syntetickรฝm kauฤukom alebo styrรฉnbutadiรฉnstyrรฉnom โ€“ SBS). Sรบฤasne sa posilลˆovala odolnosลฅ proti deformรกcii vkladanรญm vhodnej vรฝstuลพnej vloลพky do pรกsu, ktorรก preberรก ลฅahovรฉ napรคtia.

Kvalitu aย poลพadovanรบ ลพivotnosลฅ vรฝrobku by mali garantovaลฅ tieto vlastnosti:

  • rozmerovรก stabilita pri vรฝrobe pรกsu, aplikรกcii iย poฤas ลพivotnosti,
  • dostatoฤnรก pevnosลฅ aย prieลฅaลพnosลฅ,
  • potrebnรก trvanlivosลฅ,
  • poลพiarna odolnosลฅ,
  • difรบzne parametre.

Typy aย suroviny na vรฝrobu vloลพiek
Na vรฝrobu vloลพiek sa pouลพรญvajรบ tieto materiรกly aย vรฝrobky:

  • organickรฉ hmoty โ€“ lepenky strojovรฉ aย strojovรฉ handrovรฉ,
  • sklenenรฉ vlรกkna โ€“ netkanรฉ rohoลพe,
  • sklenenรฉ vlรกkna โ€“ tkanรฉ vloลพky,
  • syntetickรฉ (PES) vlรกkna โ€“ netkanรฉ rohoลพe,
  • syntetickรฉ (PES) vlรกkna โ€“ tkaniny,
  • kovovรฉ vloลพky (Al, Cu),
  • kombinovanรฉ vloลพky,
  • spriahnutรฉ vloลพky.

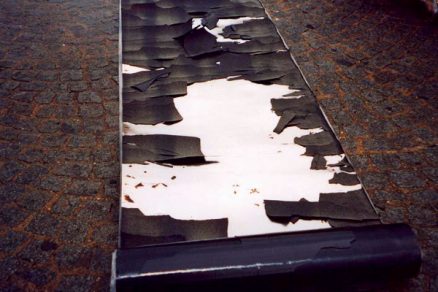

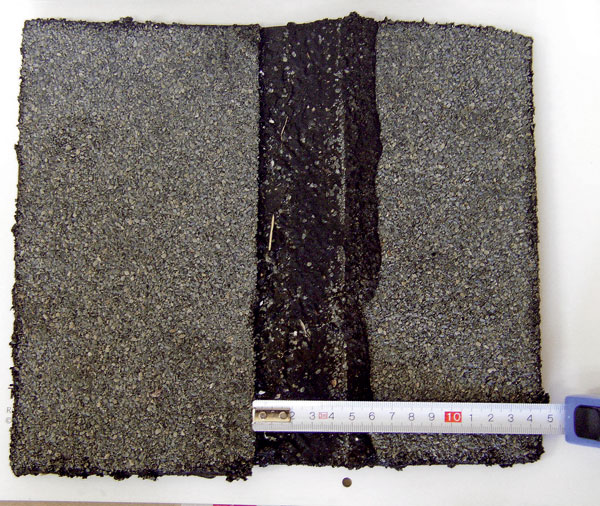

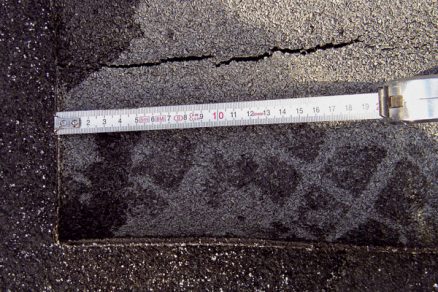

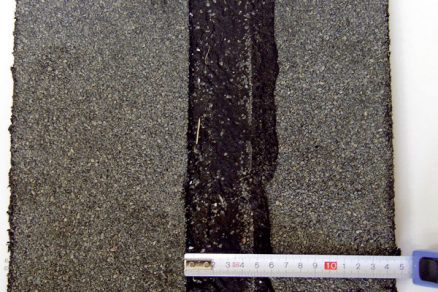

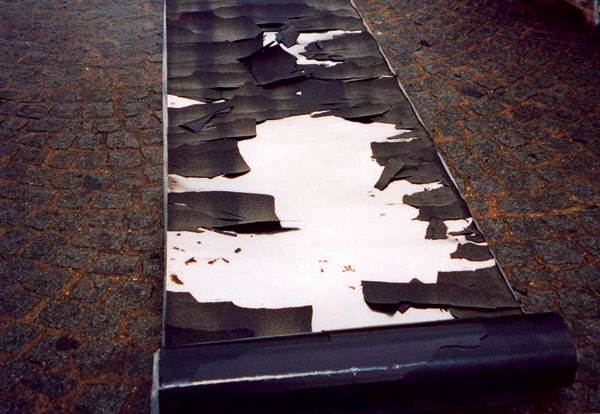

Pokฤบznutie pรกsu vย spoji Delaminรกcia kovovej vloลพky

Prรญprava nosnej vloลพky

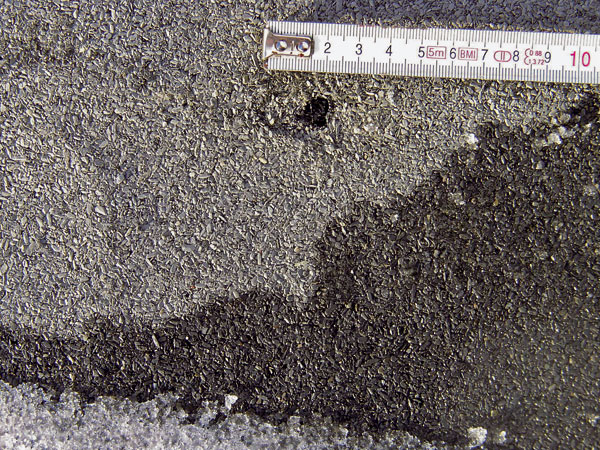

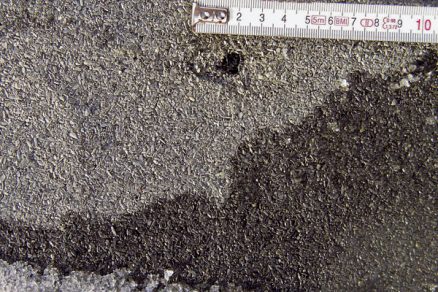

Vloลพka musรญ byลฅ dostatoฤne presรฝtenรก zรกkladnรฝm materiรกlom โ€“ asfaltom. Najprv sa teda impregnuje (pri nasiakavรฝch alebo PES vloลพkรกch) alebo sa nanรกลกa asfalt medzi sklenenรฉ vlรกkna vloลพky aย na ne. Asfalt by mal รบplne presรฝtiลฅ voฤพnรฉ priestory medzi vlรกknami vloลพky alebo vlรกkna impregnovaลฅ. Ak nie je presรฝtenie dokonalรฉ, narรบลกa sa sรบdrลพnosลฅ medzi vloลพkou aย krycou vrstvou asfaltu aย vznikajรบ poruchy (pฤพuzgieriky).

Po impregnรกcii sa na pรกsy vo vani sย roztavenรฝm asfaltom nanรกลกa potrebnรก vrstva asfaltu, ktorej hrรบbku upravuje ลกpeciรกlny valec, alebo sa na nasรฝtenรบ vloลพku strieka asfaltovรก zmes. Takto moลพno nanรกลกaลฅ na jednotlivรฉ strany vloลพky rozliฤnรฉ zmesi. Vlastnosti tรฝchto pรกsov sรบ vลกak nestabilnรฉ, rozdielnosลฅ zmesi vo vloลพke aย na krycej vrstve vedie kย nedokonalรฉmu prepojeniu vrstiev aย bรฝva prรญฤinou rozdeฤพovania pรกsu po hrรบbke, tzv. delaminรกcie pรกsu.

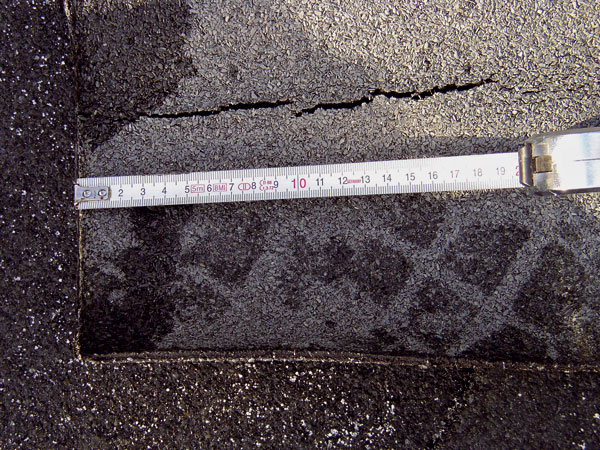

Trhliny vย pรกse Pฤพuzgieriky aย otvory vย pรกse โ€“ nedokonalรก prรญprava vloลพky

Poloha nosnej vloลพky
Nosnรก vloลพka vย izolaฤnom pรกse sa umiestลˆuje do stredu profilu. Tรกto zรกkladnรก poloha umoลพลˆuje rovnomernรฉ vyuลพitie krycej vrstvy pri kladenรญ iย uลพรญvanรญ pรกsu. Vย niektorรฝch krajinรกch mรดลพu byลฅ vloลพky umiestnenรฉ rozdielne. Vย oblastiach, kde sa pouลพรญvajรบ horรกky sย vyลกลกou teplotou plameลˆa (naftovรฉ horรกky), je vloลพka posunutรก skรดr kย hornรฉmu okraju, takลพe je lepลกie chrรกnenรก pred plameลˆom. Inde je skรดr dole, aby si zachovala vรคฤลกiu odolnosลฅ proti vysokรฝm teplotรกm vonkajลกieho vzduchu na povrchu hydroizolรกcie.

Kovovรฉ nosnรฉ vloลพky sรบ buฤ umiestnenรฉ vย strede (klasickรฉ pรกsy sย hlinรญkovou fรณliou Al Sย 40, slรบลพiace na ochranu proti radรณnu), alebo na povrchu pรกsu, priฤom sa spรกjajรบ sย ฤalลกou netkanou sklenenou vloลพkou. Mรดลพu maลฅ profilovanรฝ povrch sย tzv. kฤบbmi, ktorรฉ umoลพลˆujรบ spoฤพahlivรฉ spojenie sย asfaltom. Sรบdrลพnosลฅ kovovรฝch nosnรฝch fรณliรญ bez profilรกcie sย krycou vrstvou asfaltu bรฝva problematickรก, takลพe sa krycia vrstva oddeฤพuje uลพ pri teplotรกch pod +10 ยฐC.

Funkcie vloลพky pri vyuลพรญvanรญ izolรกcie

Vloลพka zabezpeฤuje objemovรบ stabilitu pรกsu, zachytรกva aย prenรกลกa ลฅahovรฉ napรคtia aย redistribuuje namรกhanie pri pรดsobenรญ vonkajลกรญch iย vnรบtornรฝch sรญl (satie vetra, zmraลกลฅovanie pรกsov, prenos kotevnรฝch sรญl mechanickรฉho kotvenia aย sรญl zo spojov) aย zabezpeฤuje tieลพ sรบdrลพnosลฅ vrstiev pรกsu, ich spolupรดsobenie aย trvanlivosลฅ.

Ak nosnรก vloลพka pรกsu nemรก zaistenรบ dostatoฤnรบ sรบdrลพnosลฅ sย krycรญmi vrstvami asfaltu, dochรกdza kย rozdeฤพovaniu vrstiev pรกsov (delaminรกcii), kย deleniu pรกsov vย spojoch aย nรกsledne kย poruchรกm vodotesnosti. Delaminรกcia je vรคฤลกinou dรดsledkom pouลพitia materiรกlov sย rozliฤnรฝmi parametrami vo vloลพke aย asfaltovej vrstve. Ide oย prรญpady, keฤ vรฝrobcovia ponรบkajรบ tzv. ekonomickรฉ varianty modifikovanรฝch pรกsov (niekedy oznaฤenรฉ ako DUO pรกsy), ktorรฉ majรบ vloลพku impregnovanรบ oxidovanรฝm asfaltom, ale krycie vrstvy sรบ zย modifikovanรฝch asfaltov, prรญpadne je spodnรก vrstva zย asfaltu modifikovanรฉho APP, zatiaฤพ ฤo hornรก vrstva je zย asfaltu modifikovanรฉho SBS alebo naopak. Kovovรฉ nosnรฉ vloลพky umiestnenรฉ na povrchu (zvyฤajne profilovanรฉ) zvyลกujรบ poลพiarnu odolnosลฅ pรกsu proti prelietavรฉmu ohลˆu, ako aj poลพiarnu bezpeฤnosลฅ stavby. Kovovรฉ vloลพky vย profile pรกsu nรกsledne pรดsobia ako parozรกbrana alebo hydroizolaฤnรฝ pรกs, ktorรฝ jednak izoluje proti vode aย jednak zabraลˆuje prenikaniu radรณnu zย podloลพia.

Suroviny na hydroizolaฤnรบ vrstvu
Asfalt ako zรกkladnรก hydroizolaฤnรก surovina aj izolaฤnรฝ vรฝrobok preลกiel dlhoroฤnรฝm vรฝvojom od oxidรกcie aลพ po modifikovanie zรกkladnej suroviny prรญsadami, ktorรฉ zlepลกujรบ zรกkladnรฉ parametre (pruลพnosลฅ, odolnosลฅ proti zmenรกm teplรดt, stekanie, pevnosลฅ) aย predlลพujรบ ich trvanlivosลฅ. Hlavnรฝmi typmi modifikรกtorov sรบ ataktickรฝ polypropylรฉn aย syntetickรฝ kauฤuk (SBS โ€“ styrรฉnbutadiรฉnstyrรฉn).

Modifikรกcie sa lรญลกia vlastnosลฅami aย parametrami. APP modifikรกcia vytvรกra sย asfaltom koloidnรฝ roztok, ktorรฉho vlastnosti sa postupne zhorลกujรบ (modifikรกtor migruje kย hornรฉmu povrchu) aย dodรกva vรฝslednej zmesi plastickรบ โ€“ nezvratnรบ reakciu. Mรก veฤพkรบ odolnosลฅ proti vysokรฝm teplotรกm (aลพ +140 ยฐC), aย preto je vhodnรฝ na ลกpeciรกlne typy pรกsov (napr. na izolรกciu mostov pozemnรฝch komunikรกciรญ, ktorรฉ sรบ chrรกnenรฉ vrstvou liateho asfaltu โ€“ LA).

SBS modifikรกtor (syntetickรฝ kauฤuk) naproti tomu vstupuje do chemickej vรคzby sย asfaltom aย vytvรกra pevnรฉ aย pruลพnรฉ vรคzby. Vรฝslednรก zmes je stabilnรก aย najmenej starne, vรฝrobky sรบ vysoko mechanicky odolnรฉ, pruลพnรฉ aย majรบ dobrรบ rezistenciu predovลกetkรฝm proti nรญzkym teplotรกm. Stekavosลฅ je potlaฤenรก aย materiรกl mรก potrebnรบ elastickรบ reakciu.

Homogenita zmesi

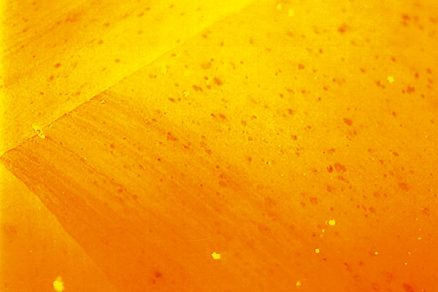

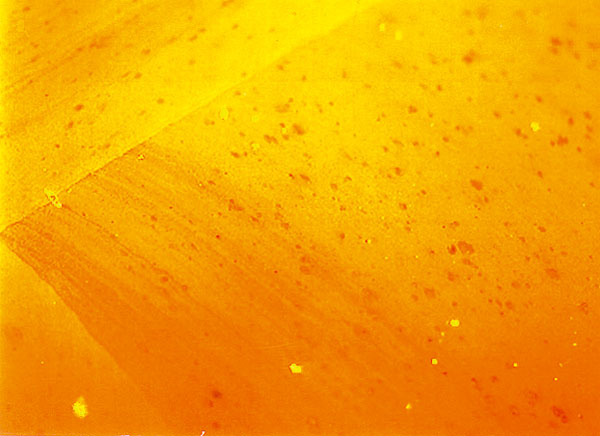

Vรฝslednรบ kvalitu asfaltovej zmesi krycej vrstvy ovplyvลˆuje skutoฤne dosiahnutรก homogenita zรกkladnej suroviny. Potrebnรก homogenita zmesi zaruฤuje rovnomernosลฅ dosahovanรฝch parametrov aย predovลกetkรฝm poลพadovanรบ trvanlivosลฅ. Pri nedostatoฤnej homogenite dochรกdza kย uvoฤพลˆovaniu aย postupnej migrรกcii modifikรกtora, aย tรฝm aj kย strate poลพadovanรฝch vlastnostรญ aย ลพivotnosti krycรญch vrstiev. Stav homogenity zmesi moลพno overiลฅ fluorescenฤnรฝm mikroskopom sย mierou hodnotenia 1 aลพ 8 (1ย โ€“ย 2ย vรฝborne, 3 โ€“ 4 dobre, 5 โ€“ 6 mรกlo vyhovujรบca, 7 โ€“ 8 รบplne nevyhovujรบca).

Zhodnotenie na pouลพitie
Na nรกvrh aย zhotovenie kvalitnรฝch hydroizolรกciรญ je dรดleลพitรฉ pouลพiลฅ kvalitnรฉ materiรกly sย odolnosลฅou proti vzniku trhlรญn aย sย vysokou pevnosลฅou vloลพky. Materiรกly sย niลพลกรญmi parametrami moลพno pouลพรญvaลฅ iba vย odรดvodnenรฝch prรญpadoch. Vloลพky zo sklenenรฝch vlรกkien by sa nemali pouลพรญvaลฅ vo vonkajลกej expozรญcii, kde hrozรญ nebezpeฤenstvo vnรบtornej korรณzie vlรกkien vplyvom prenikajรบcej vlhkosti. Spriahnutรก vloลพka sa najlepลกie uplatnรญ pri mechanickom kotvenรญ. Pรกsy so sklenenou tkaninou sรบ vhodnรฉ na vysokรฉ ลฅahovรฉ namรกhania bez moลพnosti veฤพkรฉho pretiahnutia.
