Vystuลพovanie stavebnรฝch konลกtrukciรญ
Galรฉria(6)

Vystuลพovanie stavebnรฝch konลกtrukciรญ

Partneri sekcie:

Ochrana oceฤพovej vรฝstuลพe je vรคฤลกinou zabezpeฤenรก iba dostatoฤnou krycou vrstvou betรณnu aย alkalickรฝm prostredรญm, ktorรฉ zรกvisรญ od jeho zloลพenia. Poฤas pouลพรญvania betรณnovรฉho prvku sa vลกak alkalickรฉ prostredie menรญ, zniลพuje sa pH, aย tรฝmย  sa vytvรกrajรบ aj podmienky na vznik korรณzie betonรกrskej vรฝstuลพe vย prvku. Preto sa vย niektorรฝch prรญpadoch beลพnรก oceฤพovรก vรฝstuลพ nahrรกdza takzvanou povlakovou vรฝstuลพou alebo nehrdzavejรบcou oceฤพou. Vhodnou alternatรญvou je aj vรฝstuลพ zย kompozitnรฝch materiรกlov.


Kompozitnรฉ materiรกly FRP (zย angl. Fiber Reinforced Plastics โ€“ plasty vystuลพenรฉ vlรกknami) spรกjajรบ rรดzne materiรกly. Zvyฤajne ide oย vlรกknovรบ vรฝstuลพ aย spojivovรบ zloลพku โ€“ ลพivicu. Moลพno ich pouลพiลฅ ako pomocnรบ alebo hlavnรบ vรฝstuลพ stavebnรฝch konลกtrukciรญ. Vyuลพรญvajรบ sa vย ลฅahanej ฤasti konลกtrukciรญ, kde sa vhodne uplatลˆujรบ ich dobrรฉ mechanickรฉ vlastnosti.

Kompozitnรฉ materiรกly sa dajรบ aplikovaลฅ na konลกtrukciu vย troch oblastiach ako (obr. 2):

  • dodatoฤne lepenรก vรฝstuลพ na spodnom povrchu โ€“ vฤพavo vonkajลกia,
  • vรฝstuลพ umiestnenรก vย blรญzkosti povrchu โ€“ย uprostred aย vpravo,
  • vnรบtornรก vรฝstuลพ.

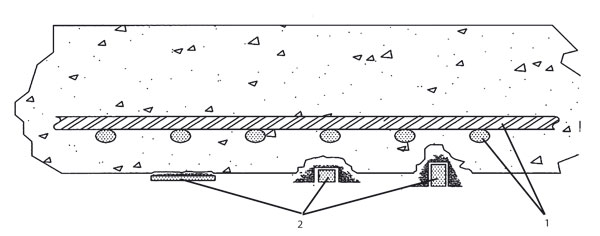

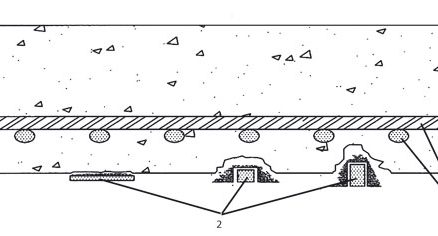

Obr. 2: Typy kompozitnรฝch vรฝstuลพรญ
1 โ€“ vnรบtornรก vรฝstuลพ, 2 โ€“ dodatoฤne lepenรก vรฝstuลพ na spodnom povrchu โ€“ vฤพavo vonkajลกia, uprostred aย vpravo vรฝstuลพ umiestnenรก vย blรญzkosti povrchu

Vonkajลกia nekovovรก vรฝstuลพ
Externรก vรฝstuลพ sa vyuลพรญva na dodatoฤnรฉ zosilnenie konลกtrukciรญ namรกhanรฝch normรกlovou silou, ohybovรฝm, resp. krรบtiacim momentom alebo kombinรกciou uvedenรฝch namรกhanรญ. Vรคฤลกinou sa realizuje dodatoฤne lepenรฝmi lamelami alebo tkaninami (zosilลˆovacรญ systรฉm zย uhlรญkovรฉho kompozitu).

Vรฝstuลพ umiestnenรก vย blรญzkosti povrchu

Tรกto vรฝstuลพ je vhodnรก nielen na dodatoฤnรฉ zosilnenie konลกtrukciรญ, ale aj na novรฉ hybridnรฉ prvky. Oproti klasickej betรณnovej konลกtrukcii sย lepenรฝmi lamelami alebo tkaninami mรก kompozitnรก konลกtrukcia vytvorenรก pomocou tejto vรฝstuลพe nasledujรบce vรฝhody:

  • vรคฤลกรญ obvod styฤnej plochy medzi betรณnom aย zosilลˆujรบcim prvkom. Takto moลพno ukotvenรญm vniesลฅ vรคฤลกiu silu zย prรญdavnej vรฝstuลพe do betรณnu;
  • vรคฤลกia hฤบbka ukotvenia pod povrchom betรณnu (ukotvรญ sa pomocou ลกpeciรกlnych vysokopevnostnรฝch mรกlt alebo lepidiel). Betรณn sa vo vรคฤลกej hฤบbke pod povrchom menej zdegraduje aย vykazuje vรคฤลกie pevnosti.

Spรดsob realizรกcie aย vรฝpoฤtu je podobnรฝ ako pri lepenรฝch lamelรกch aย tkaninรกch. Vystuลพenieย  moลพno aplikovaลฅ aj vย prรญpade dodatoฤne predpรคtรฝch betรณnovรฝch konลกtrukciรญ.

Vnรบtornรก vรฝstuลพ

Pri vystuลพovanรญ novรฝch konลกtrukciรญ moลพno pouลพiลฅ vnรบtornรบ tyฤovรบ vรฝstuลพ zย kompozitnรฝch materiรกlov na bรกze sklenenรฝch, uhlรญkovรฝch alebo ฤadiฤovรฝch vlรกken.

Tento materiรกl je odolnรฝ proti agresivite prostredia aย zรกroveลˆ mรก dobrรฉ mechanickรฉ vlastnosti, ktorรฉ vyhovujรบ potrebรกm betรณnovรฝch konลกtrukciรญ. Typickรฝmi prรญkladmi mรดลพe byลฅ naprรญklad vystuลพovanie betรณnovรฝch konลกtrukciรญ vย mimoriadne agresรญvnom prostredรญ, vystuลพovanie tenkostennรฝch konลกtrukciรญ, kde krytie predstavuje vรฝznamnรฝ prรญspevok pri rozmere prvku (tak vznikรก nepriaznivรฝ pomer vlastnej tiaลพe prvku aย รบลพitkovรฉho zaลฅaลพenia), vystuลพovanie na miestach exponovanรฝch zย hฤพadiska rรกdiovรฉho vysielania ฤi miestach ลฅaลพko dimenzovateฤพnรฝch vzhฤพadom na indukciu bludnรฝch prรบdov.

Vyuลพitie nekovovej vรฝstuลพe
Prvky so zvรฝลกenou odolnosลฅou proti agresรญvnym vplyvom sa vyuลพรญvajรบ najmรค vย tรฝchto oblastiach:

  • chemickรฝ priemysel,
  • atรณmovรก energetika (naprรญklad energokanรกly aย potrubnรฉ kanรกly),
  • kolektory aย konลกtrukcie trvale vystavenรฉ kontaktu so zeminou,
  • kanรกly aย sanitรกrna mestskรก infraลกtruktรบra.

Vย tรฝchto odvetviach je problematika sanรกcie betรณnovej konลกtrukcie (spรดsobenรก korรณziou betonรกrskej vรฝstuลพe) pomerne ลฅaลพko rieลกiteฤพnรก โ€“ ฤi uลพ zย dรดvodu ich problematickรฉho vyradenia zย prevรกdzky pri sanรกcii, zย dรดvodu komplikovanej prรญstupnosti, alebo pre znaฤnรฉ finanฤnรฉ nรกklady na sanรกciu. Takisto konลกtrukcie, ktorรฉ by nemali ruลกiลฅ, resp. obmedzovaลฅ priestupnosลฅ elektromagnetickรฉho vlnenia, patria do oblasti potenciรกlneho vyuลพitia betรณnovรฝch konลกtrukciรญ vystuลพenรฝch kompozitnou vรฝstuลพou.

Kompozitnรฉ vรฝstuลพe moลพno vรฝhodne pouลพiลฅ pri zosilลˆovanรญ tรฝchto konลกtrukciรญ:

  • Betรณnovรฝch โ€“ FRP vรฝstuลพ zo sklenenรฝch alebo uhlรญkovรฝch vlรกken vย tvare tyฤรญ (obr.ย 3a) sa pouลพรญva rovnako ako beลพnรก oceฤพovรก vรฝstuลพ. Na dodatoฤnรฉ zosilลˆovanie sa aplikuje vonkajลกia lepenรก vรฝstuลพ vย tvare lamiel (obr. 3b);
  • Murovanรฝch โ€“ obmedzujรบ rozvoj uลพ existujรบcich trhlรญn, zamedzujรบ tvorbe novรฝch trhlรญn, zvyลกujรบ nosnosลฅ aj tuhosลฅ tรฝchto konลกtrukciรญ aย schopnosลฅ prenรกลกaลฅ ลฅahovรฉ napรคtie. Pri tรฝchto konลกtrukciรกch sa pouลพรญva rovnakรฝ typ tyฤovej vรฝstuลพe uloลพenej vย drรกลพkach vย blรญzkosti povrchu ako pri vystuลพovanรญ betรณnu (obr.ย 4).
  • Drevenรฝch โ€“ zvyลกujรบ nosnosลฅ aย pevnosลฅ drevenej konลกtrukcie. Aplikovanรก vรฝstuลพ mรก tvar tyฤรญ alebo lamiel (obr. 4), priฤom sa vlepuje do vyfrรฉzovanรฝch drรกลพok. Na rozdiel od vystuลพovania betรณnu sa beลพne uplatลˆujรบ FRP zo sklenenรฝch vlรกken.
Obr. 3: Typy vรฝstuลพรญ na zosilลˆovanie betรณnovรฝch konลกtrukciรญ

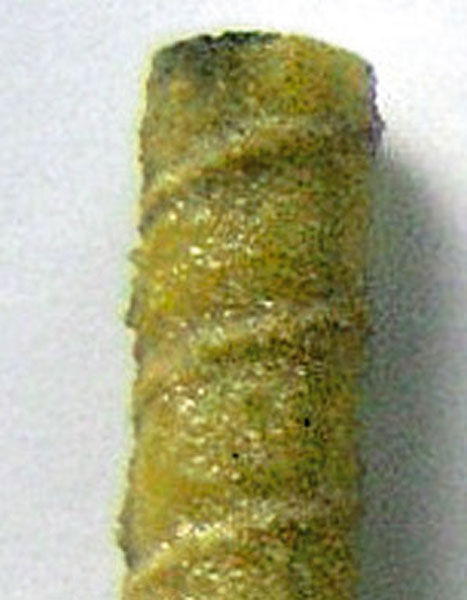

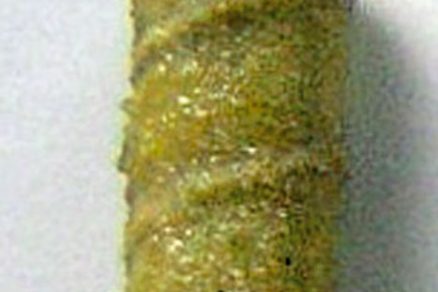

a) vnรบtornรก FRP vรฝstuลพ zo sklenenรฝch vlรกken sย priemerom 14 mm,

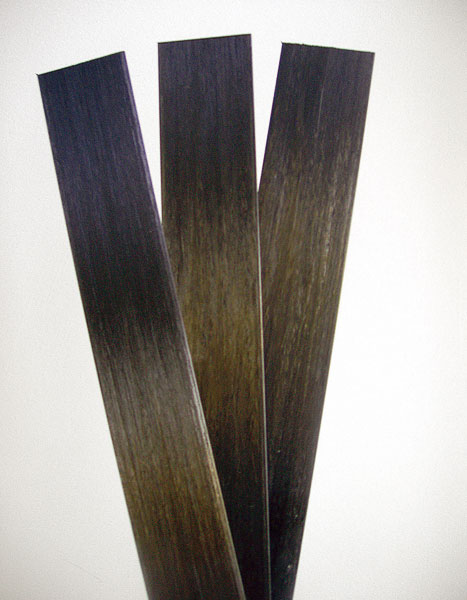

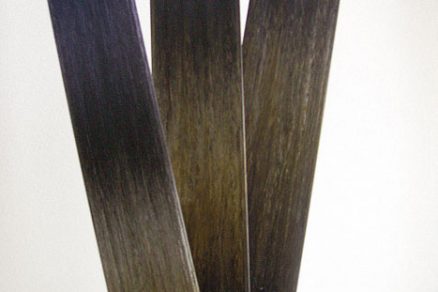

b) vonkajลกia uhlรญkovรก vรฝstuลพ v tvare lamiel

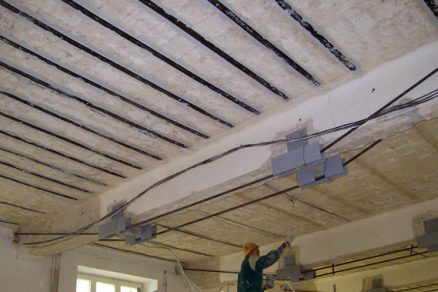

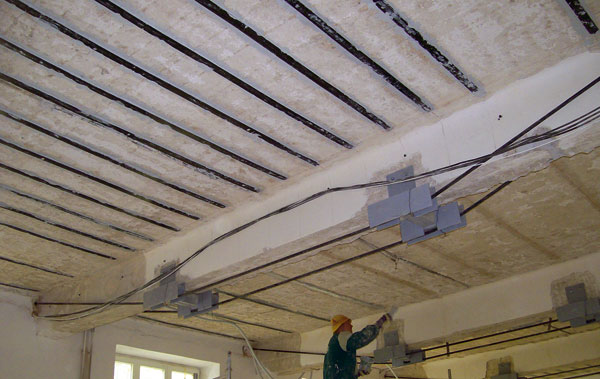

Obr. 4: FRP vรฝstuลพ zo sklenenรฝch vlรกken sย priemerom 5 mm

Ing.ย Jan Prokeลก, Ph.D.
Foto a obrรกzky: archรญv autora

Autor je riaditeฤพom vรฝvoja aย inovรกcii vย spoloฤnosti PREFA KOMPOZITY, a. s.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
