Zรกkladnรฉ druhy a vlastnosti fรณliovรฝch izolรกciรญ

Partneri sekcie:

Termoplastickรฉ izolaฤnรฉ fรณlie sa v sรบฤasnosti vyrรกbajรบ viacerรฝmi overenรฝmi technolรณgiami, medzi ktorรฉ patrรญ aj valcovanie jednotlivรฝch vrstiev s nรกslednou laminรกciou do vรฝslednej hrรบbky. Tรกto technolรณgia tieลพ umoลพลˆuje รบpravu fรณlie na rรดzne รบฤely. Jednotlivรฉ lamely mรดลพu obsahovaลฅ prรญsady zabezpeฤujรบce napr. UV stabilitu, odolnosลฅ proti pรดdnym mikroorganizmom ฤi ropnรฝm produktom, prรญp. rozdielnu farebnosลฅ. Pri valcovanรญ do vรฝslednej hrรบbky sa mรดลพu zapracovaลฅ i ฤalลกie vrstvy, ktorรฉ zabezpeฤujรบ mechanicko-fyzikรกlne vlastnosti, ako je pevnosลฅ, rozmerovรก stรกlosลฅ a prieลฅaลพnosลฅ. Takto vyrobenรฉ izolaฤnรฉ fรณlie moลพno rozdeliลฅ na homogรฉnne (nevystuลพenรฉ) a heterogรฉnne (vystuลพenรฉ).

Homogรฉnne fรณlie

Vรฝslednรบ hrรบbku izolaฤnej fรณlie tvorรญ viacero jednotlivรฝch lamiel z mPVC, ktorรฉ sa mรดลพu odliลกovaลฅ farebne, prรญp. rรดznymi vlastnosลฅami (napr. chemickou odolnosลฅou). Najvรคฤลกie zastรบpenie majรบ homogรฉnne fรณlie v systรฉmoch pre spodnรฉ a ลกpeciรกlne izolรกcie. Vzhฤพadom na to, ลพe v nich nie sรบ ลพiadne pevnostnรฉ mrieลพky, dosahujรบ jednosmernรบ prieลฅaลพnosลฅ v priemere 300 %. Pre porovnanie, pri fรณliรกch na bรกze vysokohustotnรฉho polyetylรฉnu (PE-HD) sa zistila prieลฅaลพnosลฅ aลพ 1 000 %.

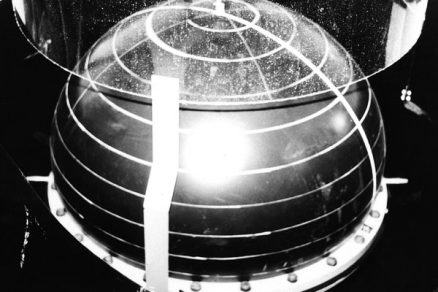

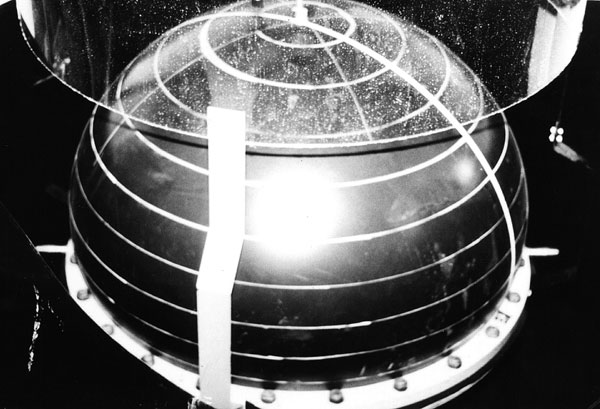

Mรกlo spomรญnanรฝm parametrom pri homogรฉnnych mPVC fรณliรกch je multiaxiรกlna prieลฅaลพnosลฅ โ€“ t. j. sรบฤasnรฉ namรกhanie v prieฤnom aj pozdฤบลพnom smere โ€“, ku ktorej dochรกdza pri vtlรกฤanรญ oblรฉho predmetu, napr. kameลˆa, do fรณlie, a dosahuje aลพ 200 %. Skรบลกka multiaxiรกlnej prieลฅaลพnosti prebieha tak, ลพe sa fรณlia uzavrie pod kruhovรบ prรญrubu a potom sa tlakuje vodou (obr. 1).

Zaujรญmavosลฅou je, ลพe vyลกลกie spomรญnanรฉ fรณlie na bรกze PE-HD dosahujรบ multiaxiรกlnu prieลฅaลพnosลฅ iba 20 %, ฤo je len zhruba jedna desatina multiaxiรกlnej prieลฅaลพnosti fรณliรญ na bรกze mPVC.

Pri kritike mPVC fรณliรญ ako streลกnรฝch hydroizolรกciรญ sa ฤasto spomรญna ich tendencia zmrลกลฅovaลฅ sa, priฤom sa ale neuvรกdza, ฤi k zmrลกลฅovaniu dochรกdza pri heterogรฉnnych, alebo pri homogรฉnnych fรณliรกch. Niektorรญ vรฝrobcovia s dodatoฤnรฝm zmrลกtenรญm hydroizolaฤnej fรณlie na streche vopred poฤรญtali a vo svojich konลกtrukฤnรฝch predpisoch vytvorili pravidlรก na zabezpeฤenie vnรบtornรฝch sรญl v hydroizolaฤnom povlaku.

Poruchy v dรดsledku zmrลกลฅovania, ktorรฉ sa na zrealizovanรฝch izolaฤnรฝch podkladoch vyskytli, spรดsobovalo prรกve nedodrลพanie tรฝchto pravidiel zo strany izolatรฉrskych firiem. Aby sa vplyv ฤพudskรฉho faktora na funkฤnosลฅ hydroizolรกcie obmedzil, prestali homogรฉnne fรณlie na strechรกch plniลฅ funkciu hlavnej hydroizolaฤnej vrstvy. Dnes slรบลพia len ako doplnkovรฝ materiรกl na opracovanie detailov a dilatรกciรญ, pri ktorรฝch sa vyuลพรญva ich prieลฅaลพnosลฅ a tvarovateฤพnosลฅ.

ย

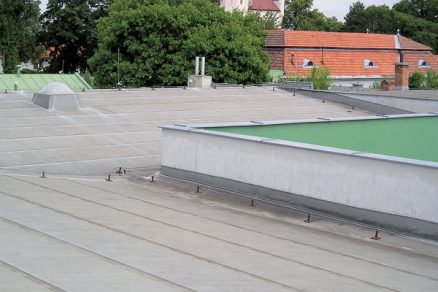

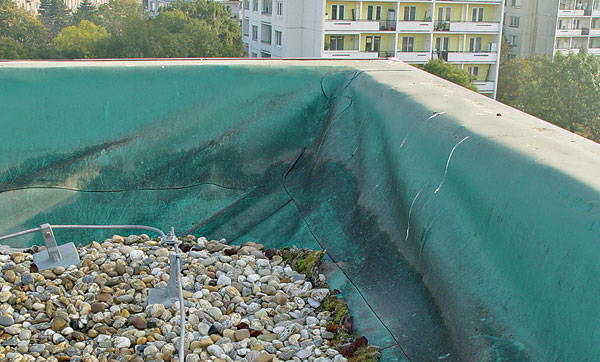

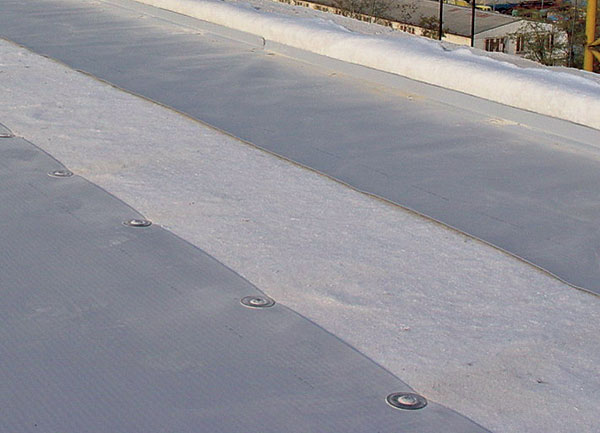

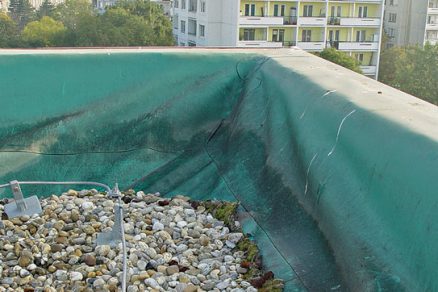

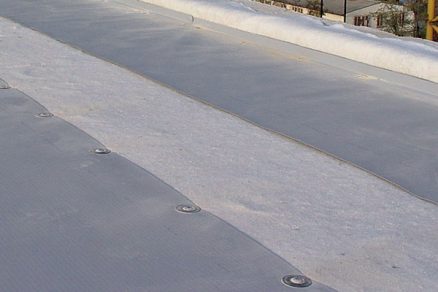

Obr. 3 Nรกsledky nesprรกvne aplikovanej homogรฉnnej fรณlie, ktorรก sa nezabezpeฤila proti vnรบtornรฝm silรกm ย Obr. 5 Mechanicky kotvenรก heterogรฉnna mPVC fรณlia

Heterogรฉnne fรณlie

Problรฉmy pri aplikรกcii homogรฉnnych hydroizolaฤnรฝch fรณliรญ na strechรกch iniciovali vรฝrobu vystuลพenรฝch โ€“ heterogรฉnnych โ€“ hydroizolaฤnรฝch fรณliรญ, ktorรฉ sรบ rozmerovo stabilnรฉ a majรบ zanedbateฤพnรฉ dodatoฤnรฉ zmrลกtenie. Vรฝslednรบ hrรบbku heterogรฉnnej izolaฤnej fรณlie tvoria okrem jednotlivรฝch lamiel z mPVC rรดzne pevnostnรฉ vรฝstuลพe, ako je polyesterovรก mrieลพka, sklenรฉ vlรกkno, prรญp. kaลกรญrovanรก geotextรญlia na spodnej strane izolaฤnej fรณlie.

Streลกnรฉ hydroizolaฤnรฉ systรฉmy

Pri streลกnรฝch fรณliovรฝch hydroizolaฤnรฝch systรฉmoch sa v sรบฤasnosti pouลพรญvajรบ najmรค heterogรฉnne fรณlie s odliลกne upravenรฝmi jednotlivรฝmi lamelami v kombinรกcii s pevnostnรฝmi vloลพkami a kaลกรญrovanรฝmi syntetickรฝmi geotextรญliami.

Prรกve pri streลกnej fรณlii sa naplno vyuลพรญva skladanie z lamiel s rรดznymi รบpravami (UV stabilita, odolnosลฅ proti pรดdnym mikroorganizmom, proti priamemu styku s asfaltom a pod.). Ako prรญklad mรดลพeme uviesลฅ skladbu hydroizolaฤnej streลกnej fรณlie hrubej 3,0 mm, ktorรก je urฤenรก na lepenie do roztavenej pรดvodnej asfaltovej hydroizolรกcie (obr. 7):

  • lamela odolnรก proti UV ลพiareniu a poveternostnรฝm vplyvom vrรกtane kyslรฝch daลพฤov,
  • nosnรก lamela bez UV stability,
  • lamela odolnรก proti priamemu styku s asfaltom,
  • kaลกรญrovanรก syntetickรก textรญlia zabezpeฤujรบca fixรกciu v asfaltovom podklade.

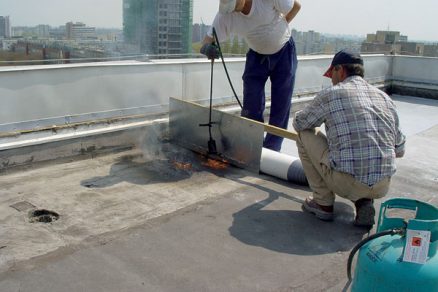

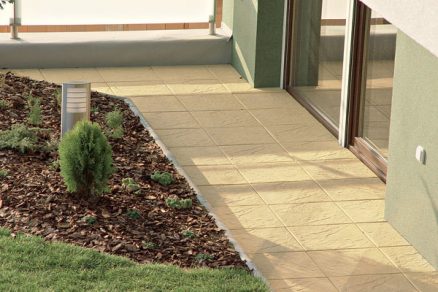

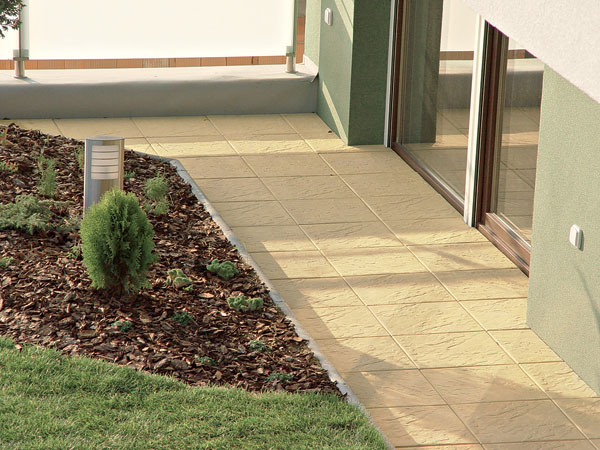

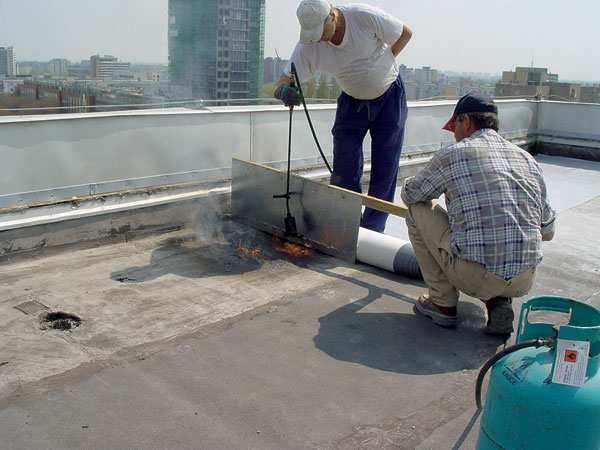

Obr. 6 Kombinรกcia priลฅaลพenรญ heterogรฉnnej fรณlie dlaลพbou a vegetaฤnou vrstvou Obr. 7 Lepenie heterogรฉnnej fรณlie do roztavenej asfaltovej izolรกcie

Podฤพa spรดsobu zabezpeฤenia proti รบฤinkom vetra by sa dali heterogรฉnne hydroizolaฤnรฉ fรณlie rozdeliลฅ do troch skupรญn.

Mechanickรฉ kotvenie s obnaลพenou hydroizolaฤnou mPVC fรณliou:

  • hrรบbka 1,2 aลพ 2 mm (odporรบฤa sa min. 1,5 mm),
  • pevnostnรก mrieลพka (polyesterovรก mrieลพka, sklenรฉ vlรกkno โ€“ rรบno).

Zaลฅaลพenie vrstvou ลกtrku, dlaลพbou na podloลพkรกch a v ลกtrkovom lรดลพku, vegetaฤnou vrstvou:

  • hrรบbka 1,2 aลพ 1,5 mm,
  • pevnostnรก mrieลพka (polyesterovรก mrieลพka, sklenรฉ vlรกkno โ€“ rรบno, prรญp. kaลกรญrovanรก syntetickรก geotextรญlia),
  • protiplesลˆovรก รบprava, odolnosลฅ proti pรดdnym mikroorganizmom,
  • odolnosลฅ proti prerastaniu koreลˆmi rastlรญn,
  • pri pojazdnรฝch strechรกch je potrebnรฉ zvรกลพiลฅ odolnosลฅ izolรกcie proti ropnรฝm produktom,
  • existujรบ streลกnรฉ fรณlie bez UV odolnosti, ktorรฉ treba do streลกnรฉho plรกลกลฅa zabudovaลฅ medzi betรณnovรฉ sรบvrstvie, ako sme uลพ spomenuli vyลกลกie.

Lepenie do pรดvodnej roztavenej asfaltovej hydroizolรกcie:

  • hrรบbka 1,5 mm,
  • kaลกรญrovanรก geotextรญlia,
  • lamela odolnรก proti priamemu styku s asfaltom (pri lepenรญ disperznรฝmi lepidlami nie je potrebnรก).

Systรฉm izolรกcie spodnej stavby

Spodnรฝm fรณliovรฝm izolรกciรกm dominujรบ homogรฉnne izolaฤnรฉ fรณlie v hrรบbkach od 0,6 mm do 3 mm, s jednotlivรฝmi lamelami hrubรฝmi pribliลพne 0,5 mm. Jednotlivรฉ lamely sรบ vo vรคฤลกine typov izolaฤnรฝch fรณliรญ identickรฉ, prรญp. farebne odlรญลกenรฉ. Zemnรบ vlhkosลฅ moลพno izolovaลฅ hrรบbkou 0,6 mm, gravitaฤnรบ a stekajรบcu vodu hrรบbkou 1,0 mm a pri tlakovej vode je nutnรก hrรบbka minimรกlne 1,5 mm. Pouลพitie vรคฤลกej hrรบbky ovplyvลˆuje aj samotnรฉ mechanickรฉ namรกhanie poฤas zabudovania, prรญp. zvรฝลกenรฉ radรณnovรฉ namรกhanie.

Odolnosลฅ proti prerastaniu koreลˆmi rastlรญn je danรก uลพ samotnou technolรณgiou vรฝroby valcovanรญm s nรกslednou laminรกciou vrstiev a materiรกlovou bรกzou mPVC, preto sa vรคฤลกinou jednotlivรฉ typy fรณliรญ neupravujรบ ลกpeciรกlne na tento รบฤel a vo vลกeobecnosti spฤบลˆajรบ poลพiadavky STN na odolnosลฅ proti koreลˆom rastlรญn. Izolaฤnรฉ fรณlie urฤenรฉ na spodnรฉ stavby nie sรบ odolnรฉ proti UV ลพiareniu.

Pri zabudovanรญ sa vkladajรบ medzi netkanรฉ syntetickรฉ geotextรญlie s minimรกlnou ploลกnou hmotnosลฅou 300 g/m2, ktorรฉ ich chrรกnia z oboch strรกn. Pretoลพe sรบ spravidla lacnejลกie neลพ streลกnรฉ hydroizolaฤnรฉ fรณlie, ฤasto sa stretรกvame so snahou pouลพiลฅ ich v streลกnรฝch skladbรกch, kde je fรณlia zabudovanรก, ako je napr. skladba so ลกtrkovรฝm zรกsypom, skladba s opaฤnรฝm poradรญm vrstiev alebo s vegetaฤnou vrstvou. Takรฝto postup sa vลกak neodporรบฤa. Dalo by sa o ลˆom uvaลพovaลฅ len v prรญpade, ak sa izolaฤnรก fรณlia zabuduje medzi betรณnovรฉ sรบvrstvie tak ako v spodnej izolรกcii, pri dodrลพanรญ minimรกlnej hrรบbky fรณlie 1,5 mm.

Zรกsobnรญky pitnej vody, jazierka, bazรฉny

Na zรกhradnรฉ jazierka sรบ urฤenรฉ UV stabilnรฉ, homogรฉnne izolaฤnรฉ fรณlie hrubรฉ 1 aลพ 1,5 mm. Pri bazรฉnoch sa pouลพรญvajรบ aj homogรฉnne fรณlie bez pevnostnej mrieลพky v hrรบbkach 1,5 aลพ 2 mm, heterogรฉnne fรณlie na izolรกciu bazรฉnov sรบ zvyฤajne vystuลพenรฉ polyesterovou pevnostnou mrieลพkou. Izolaฤnรฉ fรณlie z mPVC nemoลพno pouลพiลฅ na vytvorenie zรกsobnรญkov s pitnou vodou, pretoลพe by mohlo dรดjsลฅ ku kontaktu pitnej vody s mPVC izolรกciou. Na tento รบฤel sรบ urฤenรฉ izolaฤnรฉ fรณlie na bรกze PE-HD, prรญp. FPO.

Jednotlivรฉ fรณlie sa mรดลพu lรญลกiลฅ technolรณgiou vรฝroby, vlastnosลฅami i vhodnosลฅou pouลพitia. Uvedenรฉ parametre sa nemusia u vลกetkรฝch vรฝrobcov zhodovaลฅ, preto sa pri aplikรกcii konkrรฉtneho typu fรณlie treba riadiลฅ pokynmi prรญsluลกnรฉho vรฝrobcu.

Marek Gahรญr
Foto: autor

Autor je odbornรฝm technikom v spoloฤnosti FATRA IZOLFA, a. s.
