Zatekanie plochej strechy. Dรก sa tomu skutoฤne predรญsลฅ?

Partneri sekcie:

Zatekaniu plochej strechy sa dรก urฤite predรญsลฅ. Najskรดr je vลกak potrebnรฉ vedieลฅ, ฤo mรดลพe zatekanie plochรฝch striech spรดsobovaลฅ. Strecha musรญ spฤบลˆaลฅ svoju funkciu, pri plnenรญ ktorej sa v prvom rade vyuลพรญva jej hydroizolaฤnรก a tepelnoizolaฤnรก schopnosลฅ. Pretoลพe prรกve poruลกenie celistvosti hydroizolaฤnej vrstvy sa povaลพuje za fundamentรกlne zlyhanie strechy.

03Sensor TBP 1836
04Sensor TBP 1871
05Sensor TBP 1885
06Sensor TBP 1939
07Sensor TBP 1977
08Sensor TBP 2060
09Sensor TBP 2078
10Sensor TBP 2093

Mnohokrรกt dochรกdza k poลกkodeniam hydroizolรกcie na tรฝchto miestach:

  • na samotnej ploche strechy,
  • vo zvaroch hydroizolaฤnej fรณlie,
  • na styku horizontรกlnej a obvodovej vertikรกlnej ฤasti strechy,
  • v mieste odvetrรกvacรญch ลกรกcht,
  • v mieste ostatnรฝch priestupov na streche.

K poruลกeniu celistvosti hydroizolรกcie na streche dochรกdza najฤastejลกie z dรดvodu:

  • zlรฉho projektovรฉho rieลกenia,
  • nevhodnรฉho materiรกlu (fรณlie),
  • neodbornej inลกtalรกcie vhodnรฝch materiรกlov.

Na plochรฝch strechรกch je nevyhnutnรฉ snaลพiลฅ sa vyhnรบลฅ uvedenรฝm chybรกm. ฤŒo vลกak v prรญpade, ak sa aj napriek tomu, ลพe sa dodrลพali vลกetky odporรบฤania, celistvosลฅ poruลกรญ? Existuje niekoฤพko spรดsobov, ako identifikovaลฅ a lokalizovaลฅ netesnosลฅ na streche. Niektorรฉ sรบ efektรญvnejลกie ako tie ostatnรฉ. Naprรญklad zรกtopovou skรบลกkou moลพno sรญce zistiลฅ, ลพe celistvosลฅ je poruลกenรก, avลกak touto metรณdou nie je moลพnรฉ netesnosลฅ presne lokalizovaลฅ, takลพe sa nevie, na ktorom mieste treba strechu opraviลฅ. Navyลกe, keฤ strecha teฤie, zaliatie veฤพkรฝm mnoลพstvom vody, ktorรก mรก natiecลฅ do netesnostรญ, nepredstavuje najลกลฅastnejลกรญ postup.

Najpouลพรญvanejลกรญm a najefektรญvnejลกรญm spรดsobom testovania a lokalizรกcie netesnostรญ na streche je metรณda oblรบkovej detekcie pri odhalenej fรณlii a potenciรกlovรก skรบลกka pri fรณlii zakrytej ลกtrkom. V tรฝchto prรญpadoch sa tok vody cez netesnosลฅ nahrรกdza elektrickรฝm prรบdom. Problรฉm vลกak nastรกva v prรญpade inลกtalรกcie tepelnoizolaฤnej vrstvy. Tรก je totiลพ elektricky nevodivรก, a preto je na streche s tepelnoizolaฤnou vrstvou problematickรฉ, resp. vo vรคฤลกine prรญpadov takmer nemoลพnรฉ, takรบto skรบลกku vykonaลฅ. A koฤพko striech je v sรบฤasnosti bez tepelnej izolรกcie?

Vodivรก geotextรญlia pod hydroizolรกciou

Tento problรฉm sa dรก vyrieลกiลฅ jednoduchou inลกtalรกciou vodivej vrstvy pod hydroizolรกciu.
Systรฉm umoลพnรญ testovaลฅ celistvosลฅ hydroizolaฤnej vrstvy nielen po jej inลกtalรกcii, ale kedykoฤพvek poฤas celรฉho ลพivotnรฉho cyklu samotnej strechy. ฤŒi uลพ ide o odhalenรบ fรณliu, alebo fรณliu zakrytรบ ลกtrkom. Tรฝmto spรดsobom je dokonca moลพnรฉ testovaลฅ celistvosลฅ fรณlie na vegetaฤnej streche bez odokrรฝvania ktorejkoฤพvek vrstvy.
Vhodnou vodivou vrstvou je vodivรก geotextรญlia, ktorรก mรก potrebnรฉ mechanickรฉ a vodivรฉ vlastnosti. Je potrebnรฉ dbaลฅ predovลกetkรฝm na to, aby vodivรก geotextรญlia spฤบลˆala nรกroฤnรฉ poลพiadavky na vodivosลฅ a mechanickรบ odolnosลฅ.

Treba sa uistiลฅ, ลพe vodivรก geotextรญlia spฤบลˆa tieto vlastnosti:

  • minimรกlna hmotnosลฅ 300 g/m2,
  • pevnosลฅ v ลฅahu minimรกlne 10 kN/m,
  • odolnosลฅ proti prerezaniu 1,0 kN,
  • elektrickรฉ vlastnosti โ€“ maximรกlny prรญpustnรฝ elektrickรฝ odpor โ‰ค 105 โ„ฆ.

Vodivรก geotextรญlia je vhodnou alternatรญvou namiesto klasickej geotextรญlie, takลพe po inลกtalรกcii vodivej vrstvy nie je potrebnรก inลกtalรกcia nevodivej geotextรญlie. Jej aplikรกcia je vลกak pre vodivรบ vrstvu ลกpecifickรก. Skladรก sa z dvoch vrstiev netkanej polypropylรฉnovej/polyesterovej geotextรญlie s rรดznou hmotnosลฅou, medzi ktorรฝmi sa nachรกdza tretia vrstva โ€“ vodivรก sieลฅ. Ako teda sprรกvne postupovaลฅ pri jej inลกtalรกcii?

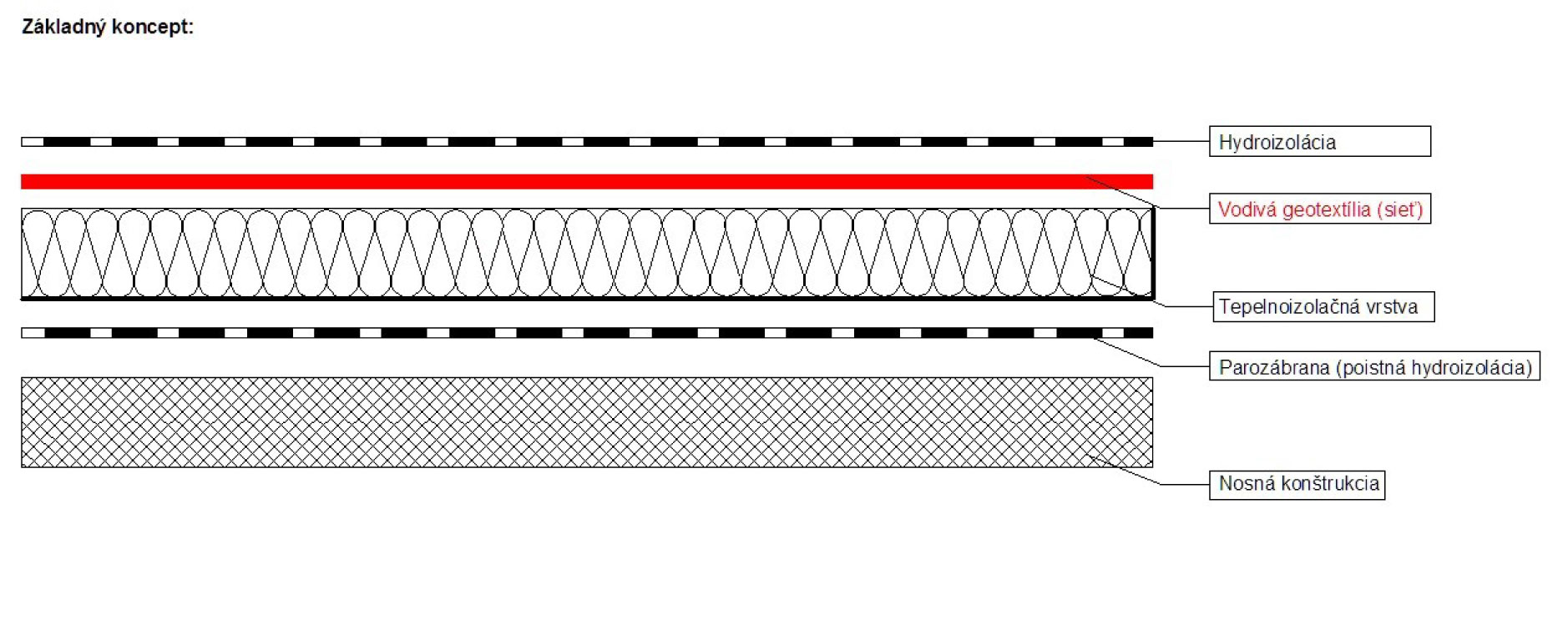

Detail zรกkladnรฉho konceptu (odhalenรก fรณlia)

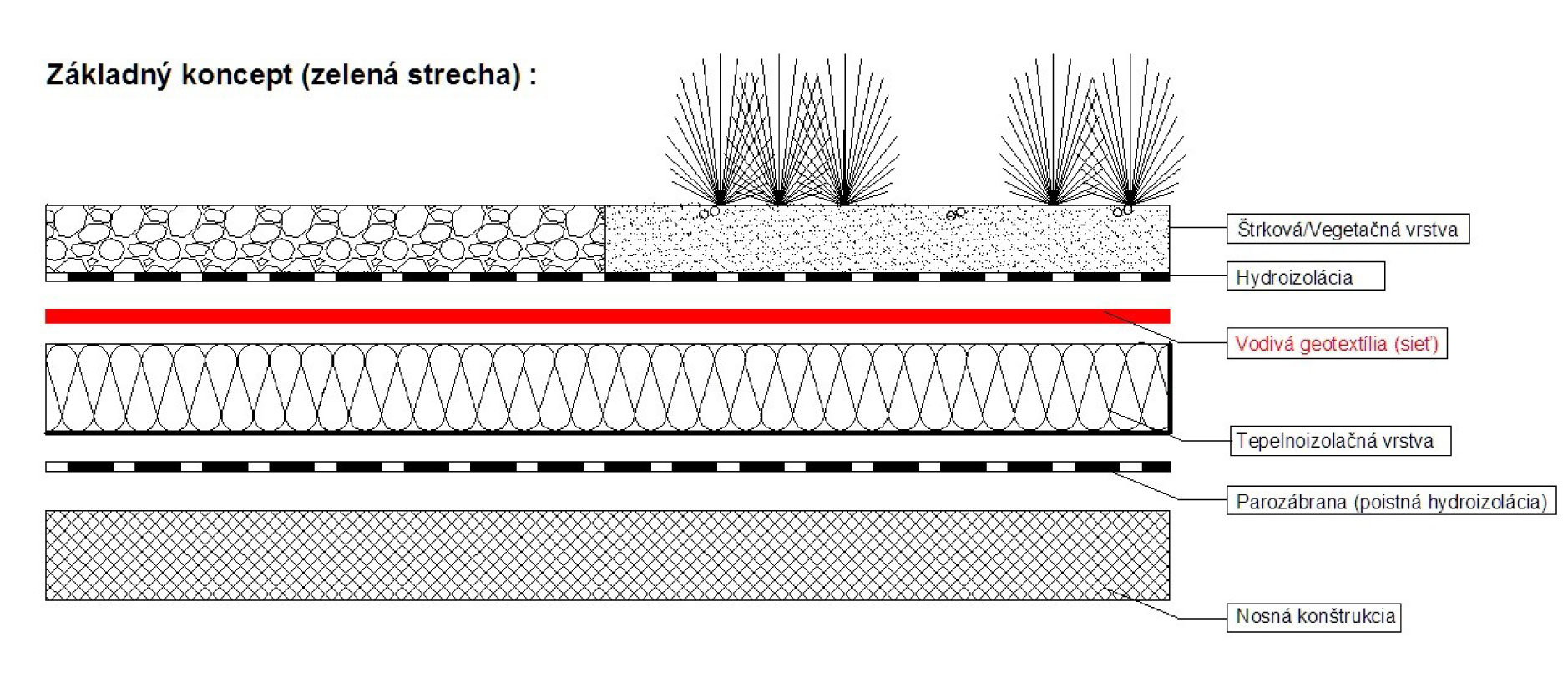

Detail zรกkladnรฉho konceptu (vegetaฤnรก/hnedรก strecha)

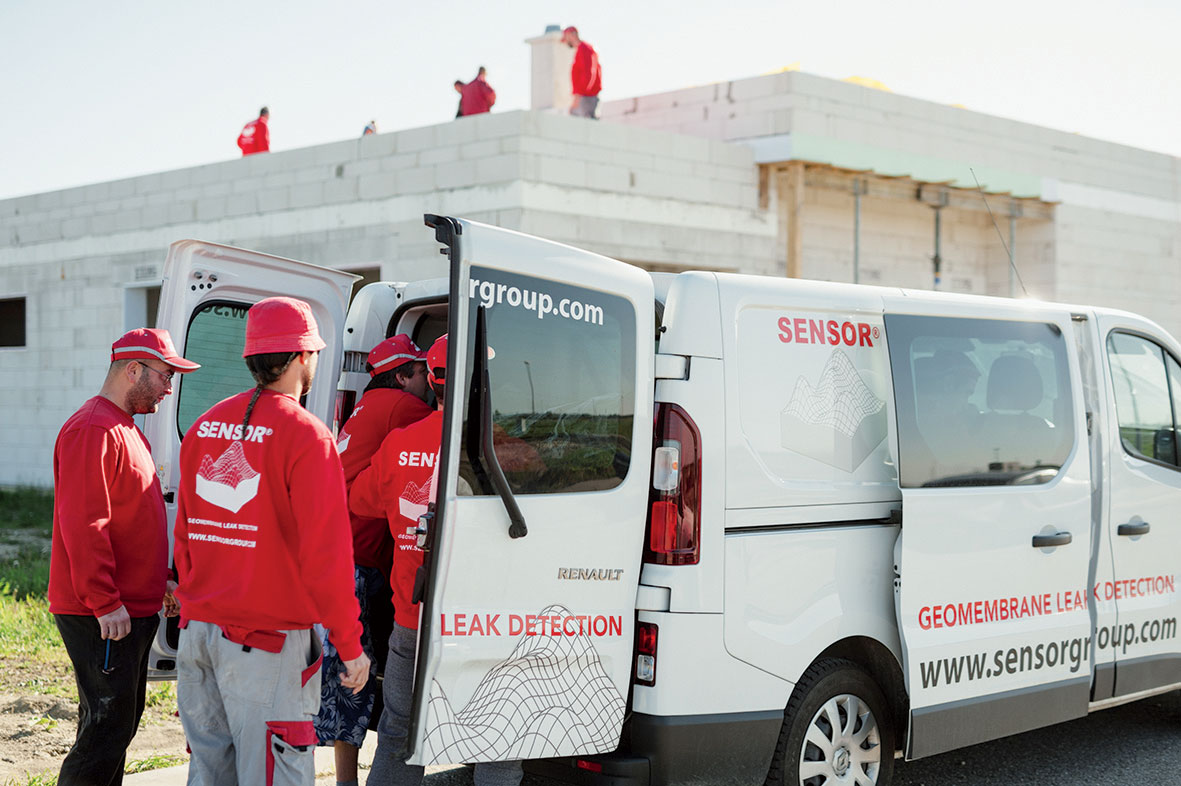

01 | Miesto vyklรกdky
Po prรญchode do lokality je potrebnรฉ urฤiลฅ najvhodnejลกie miesto na vyklรกdku a nรกsledne vytiahnuลฅ geotextรญliu na strechu.

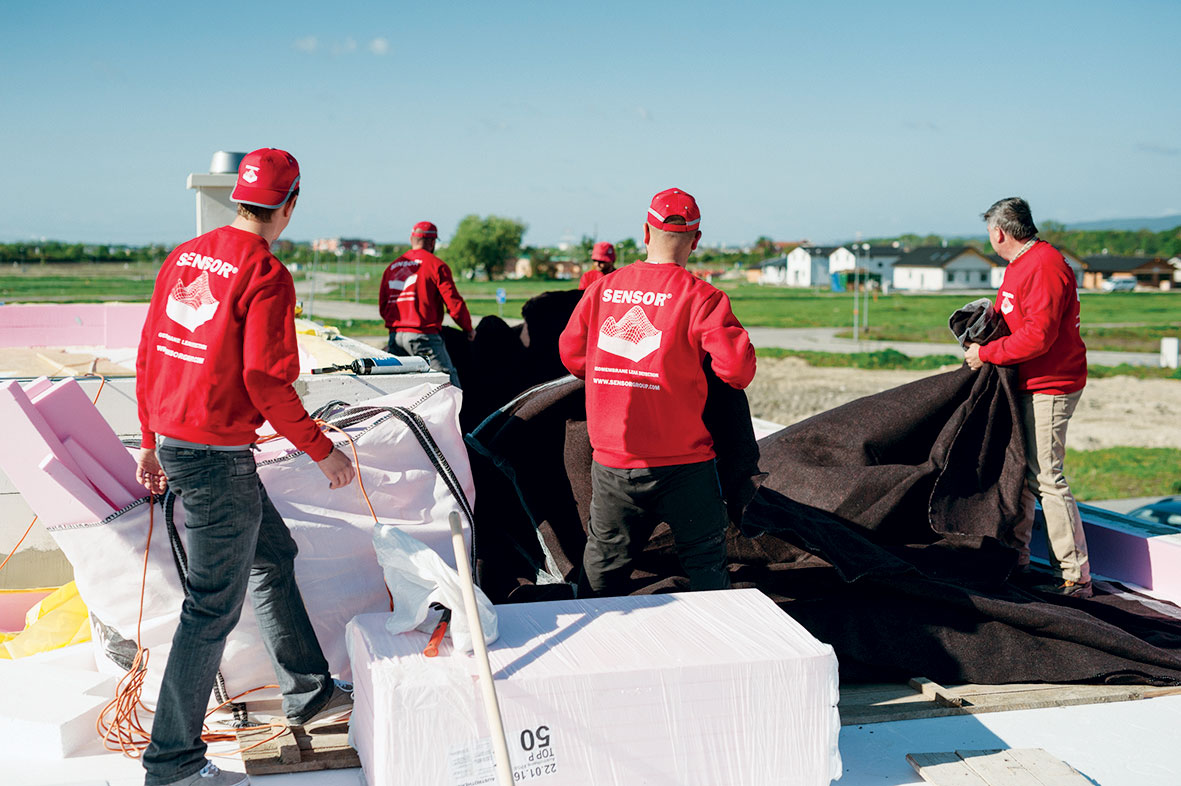

02 | Rozprestretie geotextรญlie
Vodivรก geotextรญla, ktorรก sa beลพne sa dodรกva v balรญkoch so ลกรญrkou 2 m, sa rozprestrie na celรบ plochu strechy.

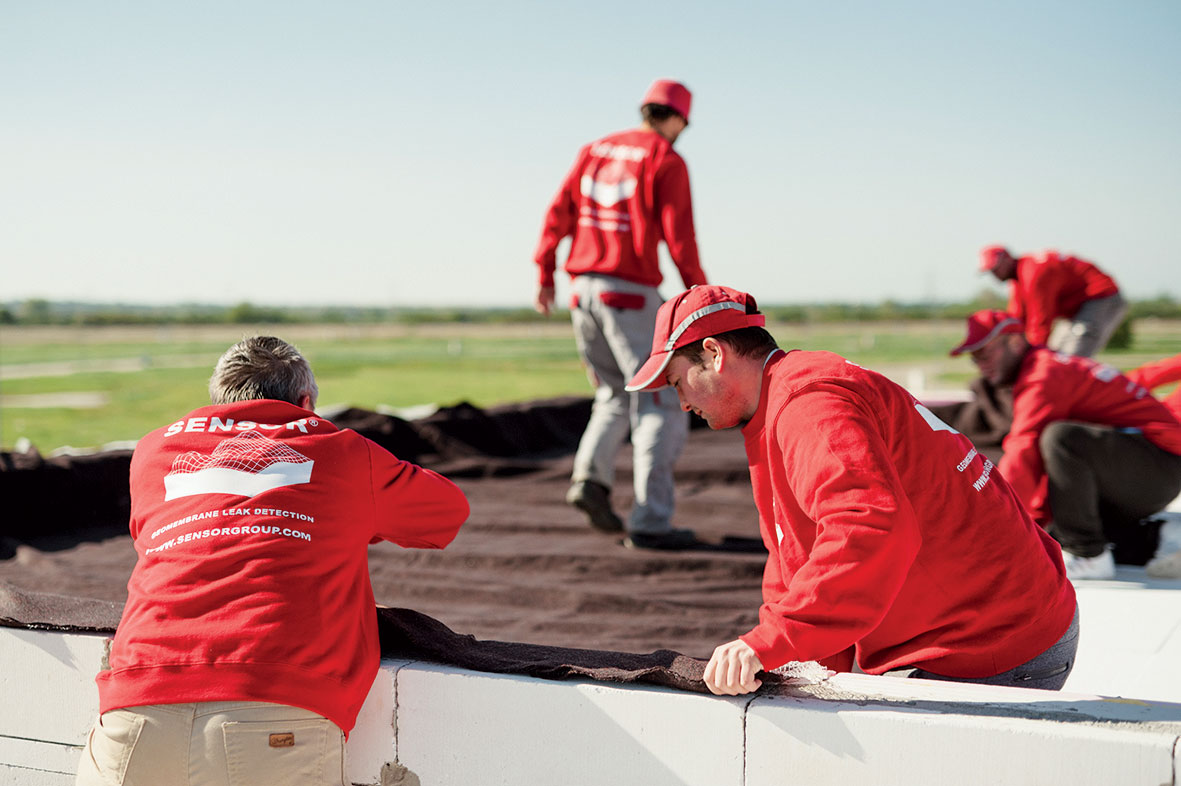

03 | Vytiahnutie geotextรญlie
Geotextรญlia sa vytiahne cez atiku aลพ po hornรฝ okraj. Rovnako sa vytiahne aj v miestach ฤalลกรญch priestupov cez streลกnรบ konลกtrukciu (komรญn…), a to do rovnakej vรฝลกky, ako sa bude inลกtalovaลฅ streลกnรก fรณlia.

04 | Presah pรกsov
Vodivรก geotextรญlia sa skladรก z troch vrstiev. Dve vrstvy tvorรญ netkanรก polypropylรฉnovรก/polyesterovรก geotextรญlia a v strede medzi nimi je umiestnenรก vodivรก sieลฅ. Pรกsy geotextรญlie sa uloลพia so vzรกjomnรฝm presahom min. 100 mm.

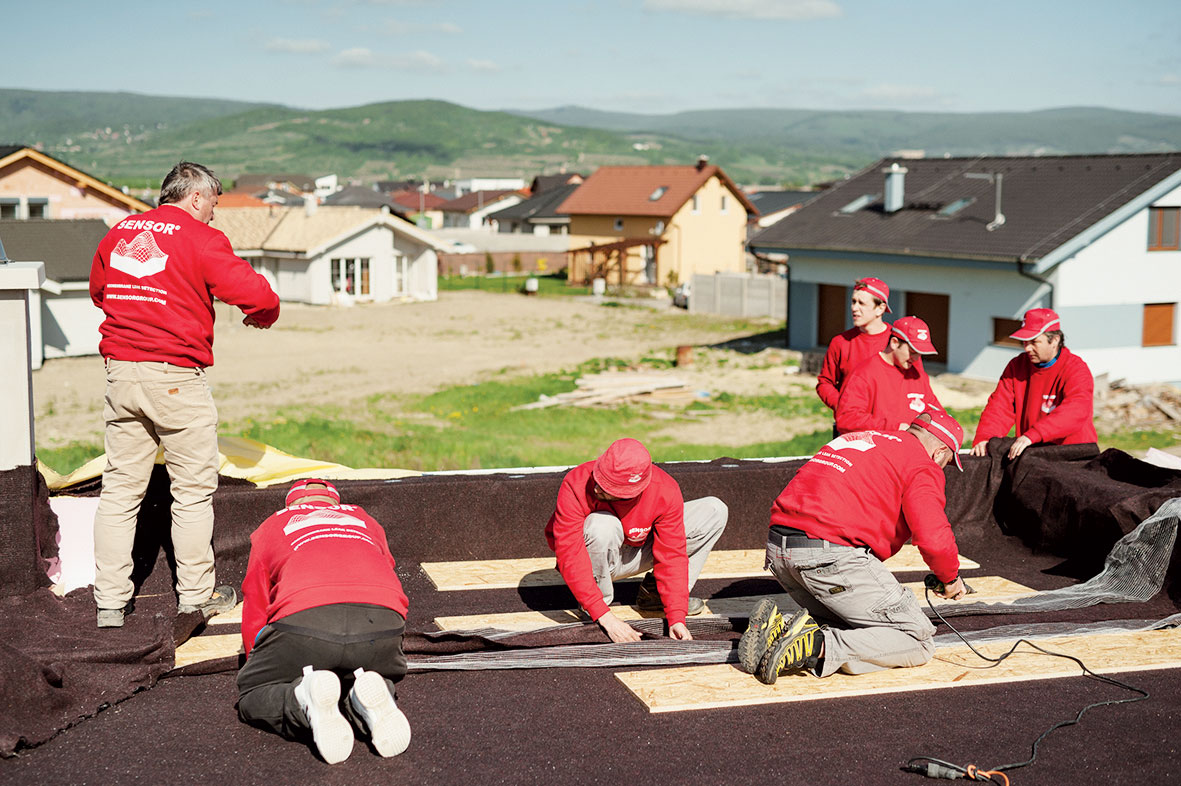

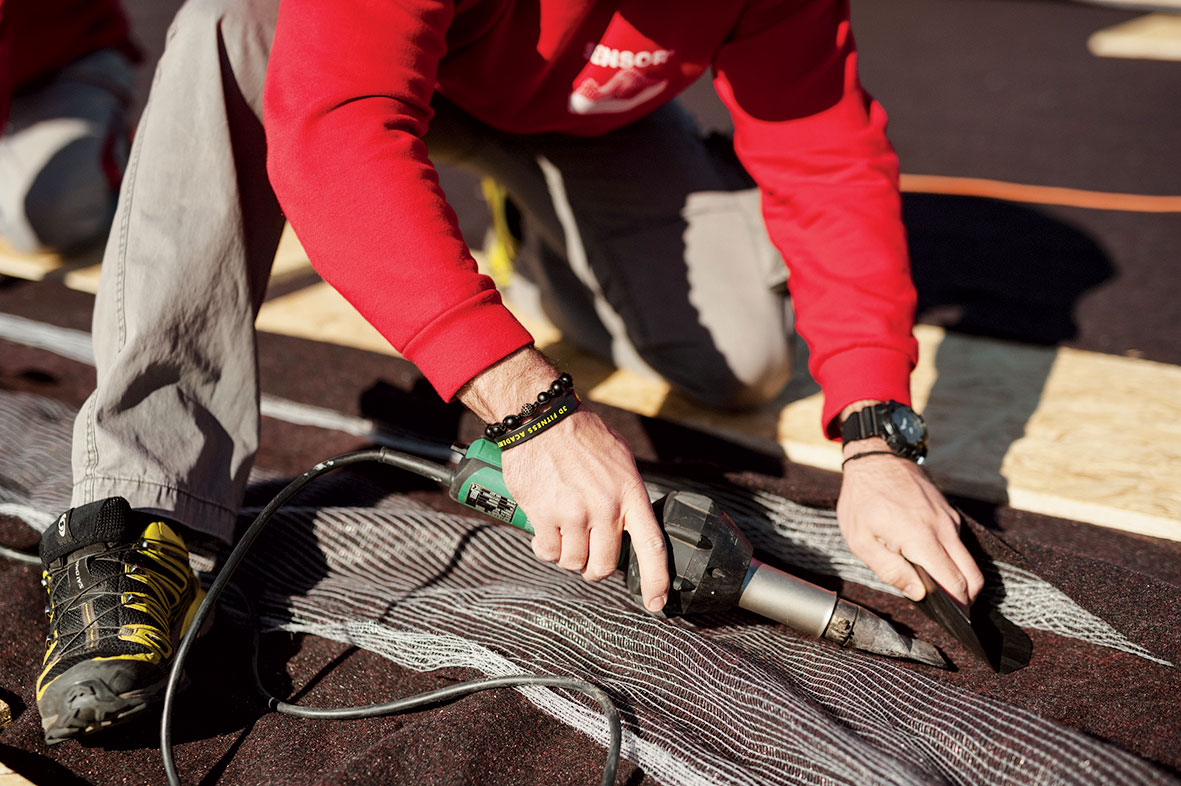

05 | Spojenie spodnรฝch vrstiev
Najskรดr sa v mieste presahu spoja dve spodnรฉ vrstvy geotextรญlie teplovzduลกnou piลกtoฤพou.

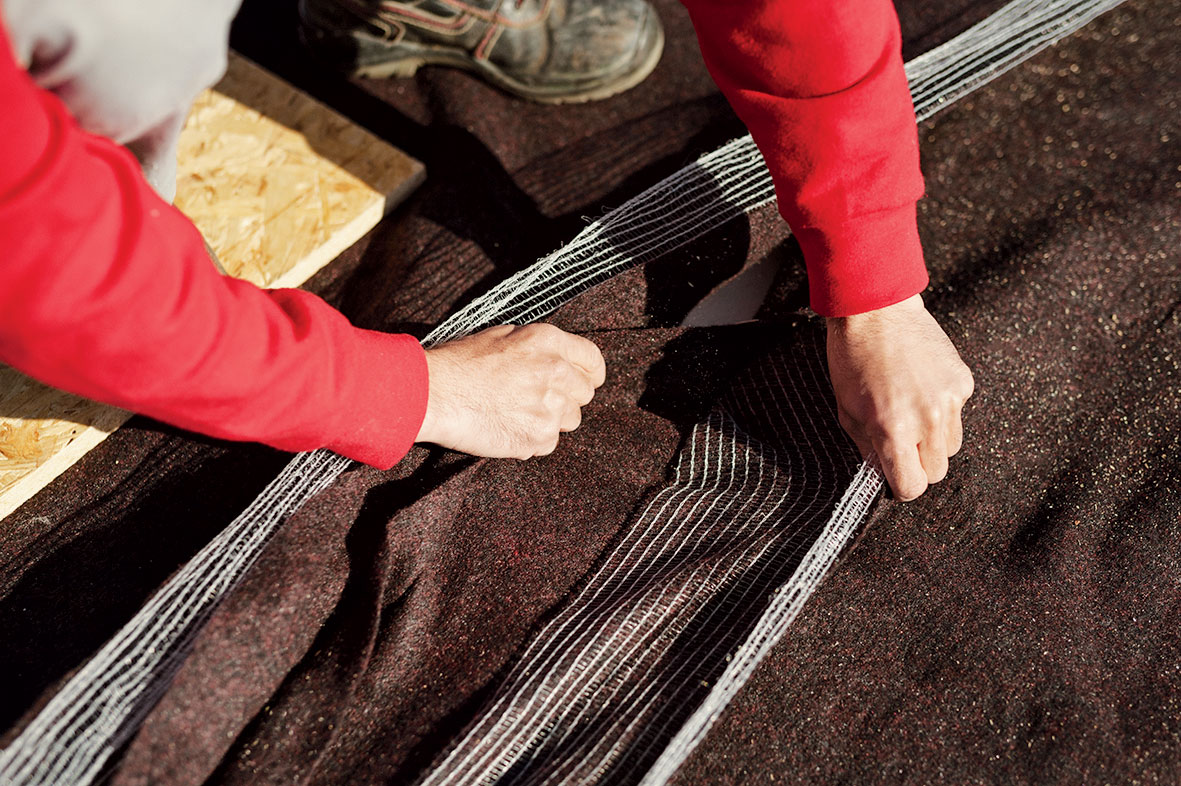

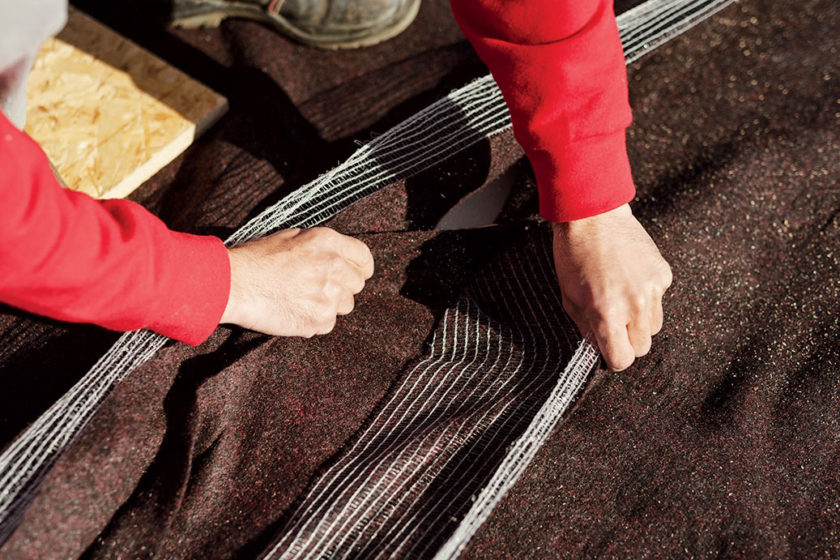

06 | Spojenie vodivej siete
Po spojenรญ spodnรฝch vrstiev netkanej geotextรญlie sa spoja vrstvy vodivej siete, a to jednoduchรฝm preloลพenรญm cez seba. Vodivรก sieลฅ sa v ลพiadnom prรญpade nezvรกra.

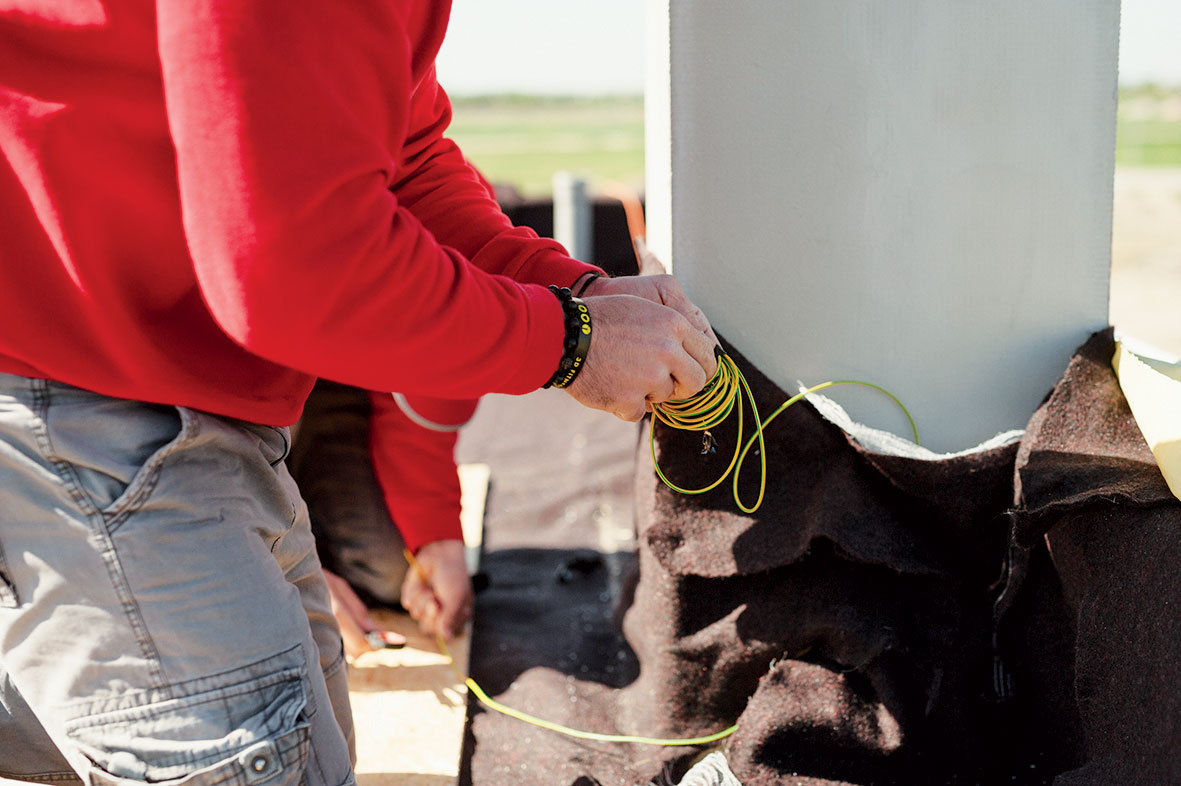

08 | Vyvedenie kรกbla
Uzemลˆovacรญ kรกbel (sรบฤasลฅ dodรกvky) sa vyvedie na ฤพubovoฤพnรฉ miesto mimo vodivej geotextรญlie tak, aby bol aj po inลกtalรกcii finรกlnej vrstvy strechy stรกle dostupnรฝ. Na kรกbel sa nainลกtaluje koncovka, na ktorรบ sa bude pripรกjaลฅ prรญstroj na lokalizรกciu netesnostรญ.

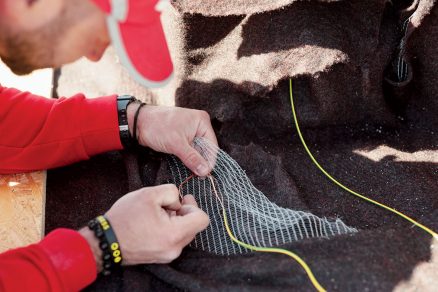

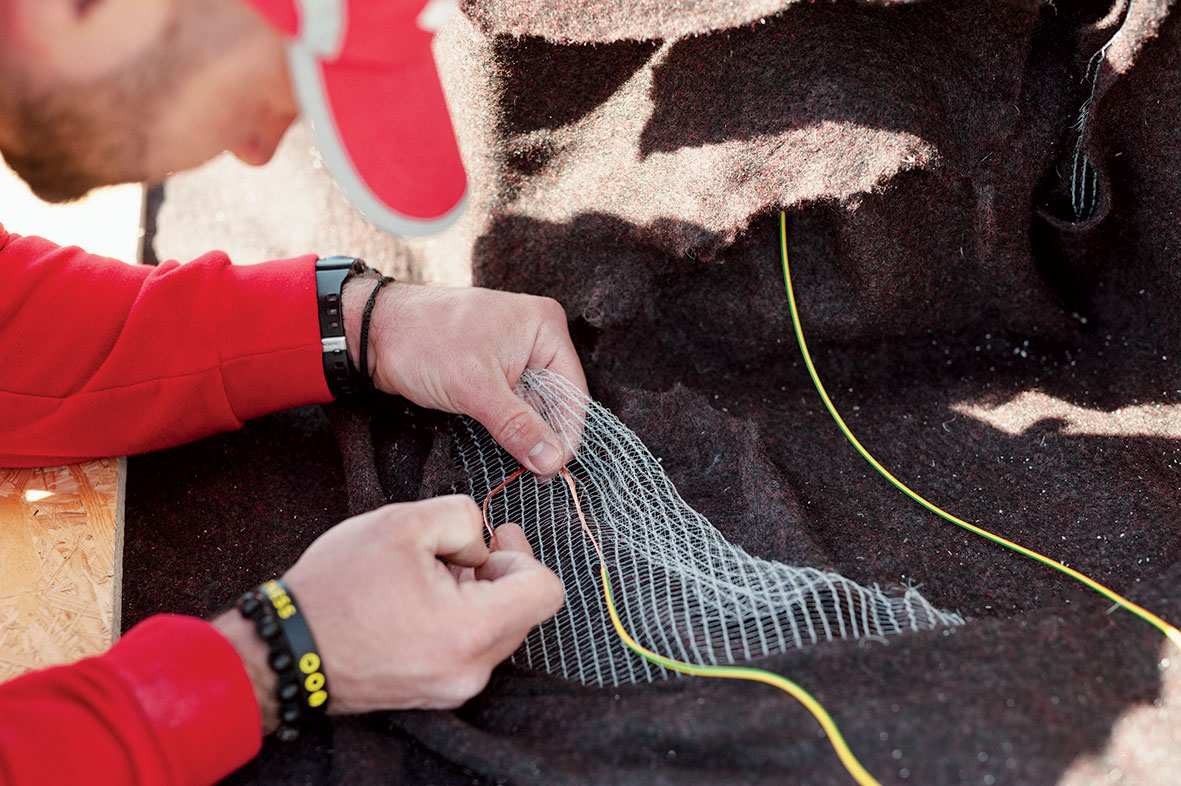

07 | Uzemลˆovacรญ kรกbel
Nรกsledne sa nainลกtaluje uzemลˆovacรญ kรกbel, ktorรฝm sa dosiahne sprรกvne fungovanie systรฉmu na lokalizรกciu netesnostรญ. Z kรกbla sa stiahne pribliลพne 100 mm plastovej buลพรญrky a odhalenรก ฤasลฅ sa spojรญ s vodivou sieลฅou buฤ jej uloลพenรญm medzi dve vrstvy siete, alebo na hornรบ vrstvu siete.

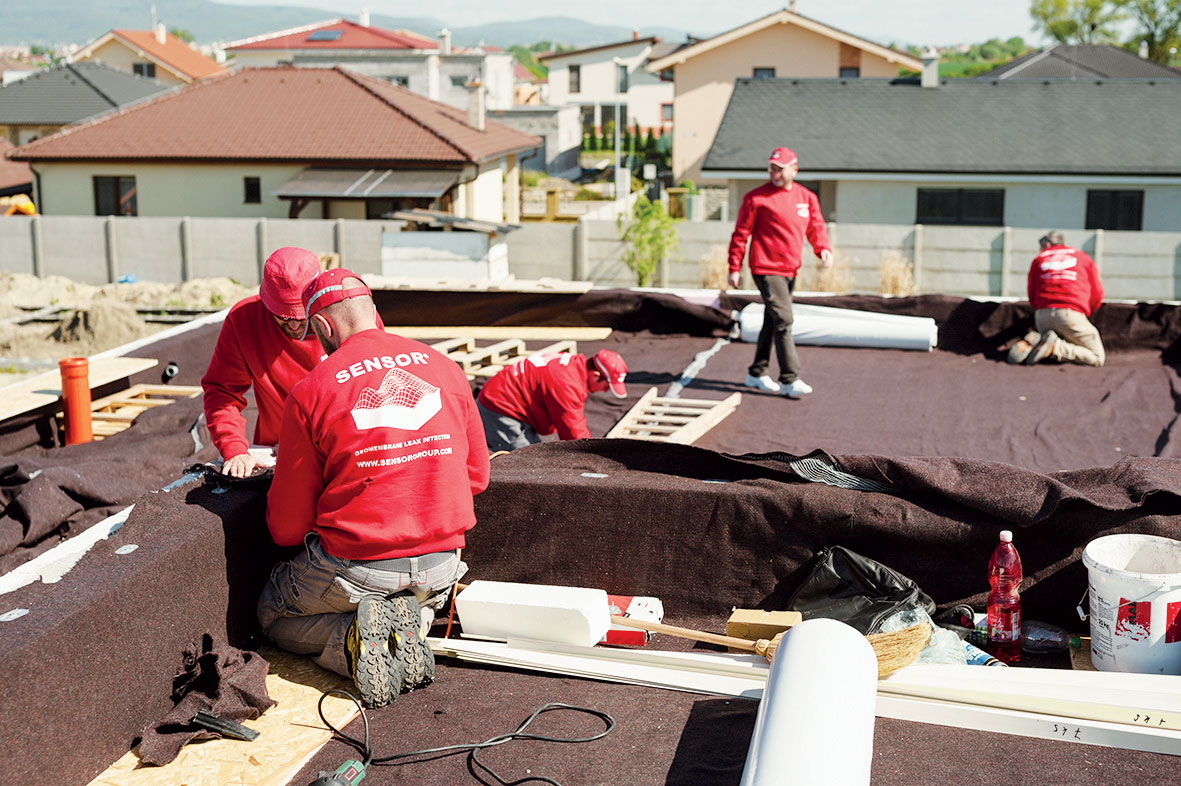

09 | Kotvenie geotextรญlie
Na zรกver sa v mieste presahu spoja dve vrchnรฉ vrstvy netkanej geotextรญlie a tรก sa ukotvรญ na celej ploche pomocou plastovรฝch kotiev. Nesmie sa kotviลฅ kovovรฝmi svorkami.

Info o materiรกloch:

  • Netkanรก polypropylenovรก/polyesterovรก geotextรญlia zloลพenรก z troch vrstiev โ€“ dve vrstvy geotextรญlie s vodivou sieลฅou uprostred โ€“ vyvinutรก ลกpeciรกlne na meranie celistvosti hydroizolaฤnej vrstvy na plochรฝch strechรกch aj v prรญpade inลกtalรกcie tepelnoizolaฤnรฝch vrstiev; spฤบลˆa prรญsne kritรฉriรก na mechanickรฉ a vodivostnรฉ vlastnosti.

ฤŒo budete potrebovaลฅ

  • Vodivรก geotextรญlia AFISEN P260, gramรกลพ: 300, 500, 1 000 g/m2, ลกรญrka: 2 a 4 m, dฤบลพka: 150 m
  • Uzemลˆovacรญ kรกbel
  • Plastovรฉ kotvy
  • Nรกradie a pomรดcky: teplovzduลกnรก piลกtoฤพ, detektor elektrickรฉho oblรบka SENSOR DDSยฎ MIT, ostrรฝ nรดลพ, meter

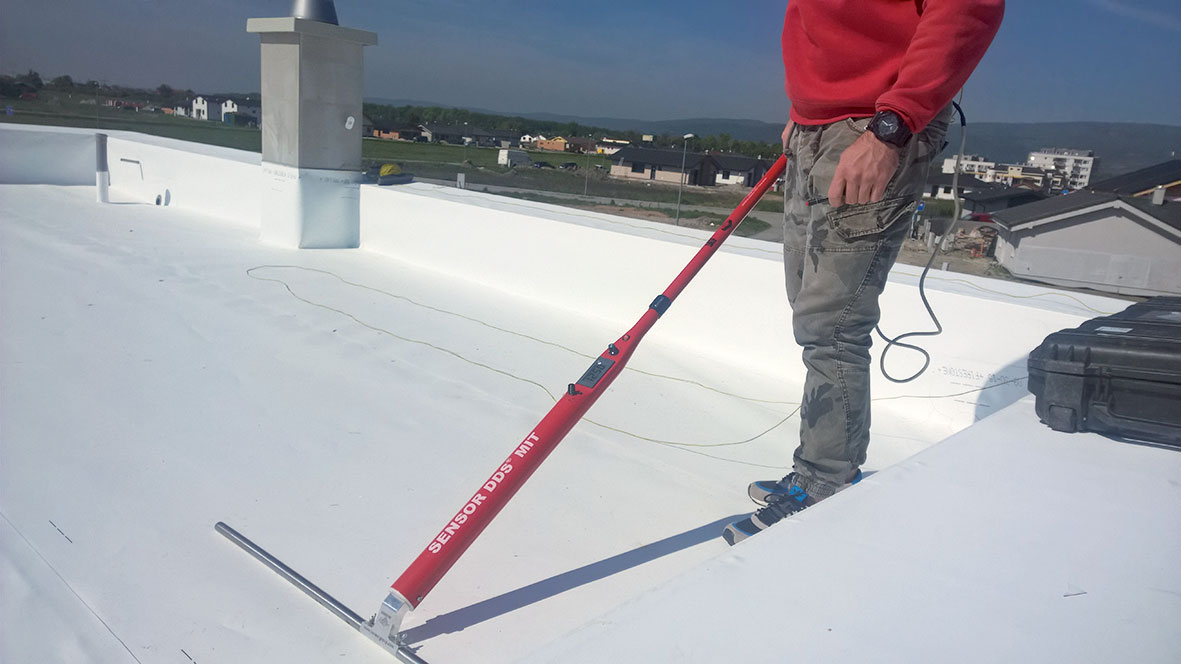

Metรณda oblรบkovej detekcie

Po inลกtalรกcii hydroizolรกcie je nevyhnutnรฉ eลกte pred prvรฝm daลพฤom otestovaลฅ celistvosลฅ tejto vrstvy, aby v prรญpade detekcie poruchy nevznikli na stavbe zbytoฤnรฉ ลกkody. Na tento รบฤel sa vyvinul prรญstroj na lokalizรกciu porรบch odhalenej fรณlie โ€“ detektor elektrickรฉho oblรบka. Ten je schopnรฝ na fรณlii urฤiลฅ poruลกenia s veฤพkosลฅou 1 mm a viac, a to na ploche, v mieste zvarov, v rohoch a na vลกetkรฝch problematickรฝch miestach strechy. Manipulรกcia s tรฝmto prรญstrojom je jednoduchรก. Staฤรญ prechรกdzaลฅ prรญstrojom po odkrytej fรณlii a v prรญpade poruchy zariadenie automaticky upozornรญ na netesnosลฅ zvukovรฝm a vizuรกlnym alarmom.

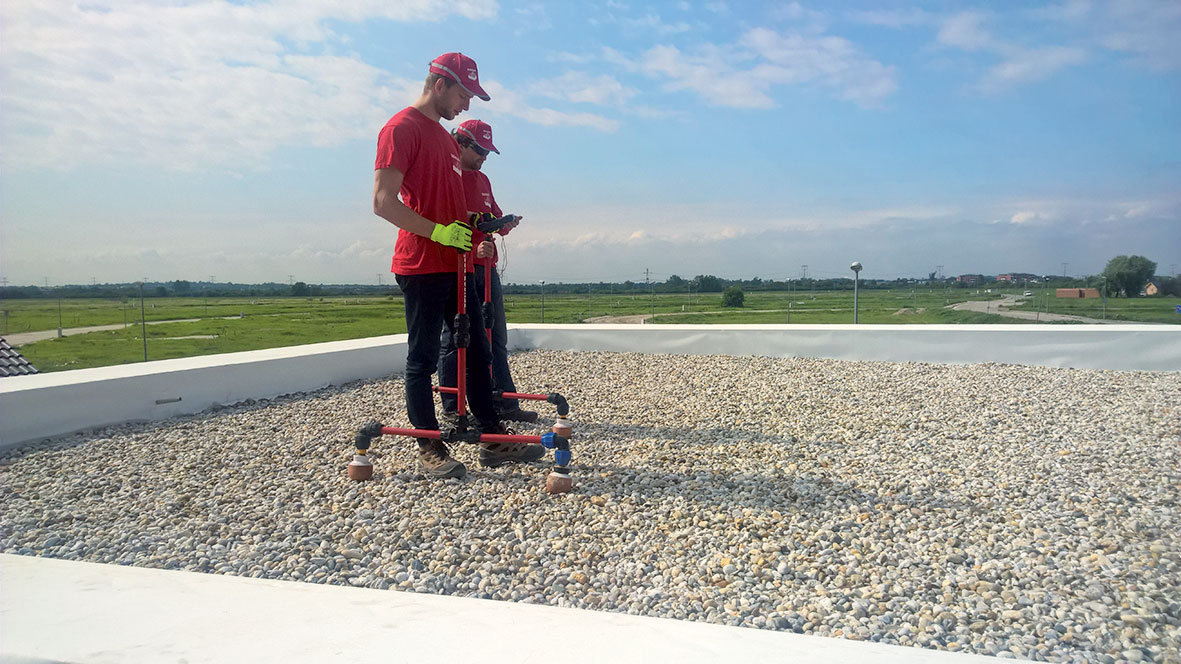

Potenciรกlovรก skรบลกka

Potenciรกlovรก skรบลกka sa vyuลพรญva na testovanie celistvosti hydroizolรกcie po uloลพenรญ drenรกลพnej (ลกtrkovej) vrstvy alebo pri vegetaฤnej streche. Je zaloลพenรก na meranรญ rozloลพenia elektrickรฉho potenciรกlu vo finรกlnej vrstve strechy. Vyลพaduje si urฤitรฉ vedomosti v oblasti lokalizรกcie porรบch, preto je potrebnรฉ tieto merania prenechaลฅ odbornej firme s praktickรฝmi skรบsenosลฅami.

TEXT: Slavo Spes, MSc.
FOTO: Sensor

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
