Zateplenie ลกikmej strechy nad krokvami

Partneri sekcie:

Zateplenie ลกikmรฝch striech sa najฤastejลกie realizuje dvoma spรดsobmi โ€“ zateplenรญm medzi a pod krokvami alebo zateplenรญm nad krokvami. Zateplenie nad krokvami pritom predstavuje spรดsob, ako dosiahnuลฅ energeticky รบspornรฝ ลกtandard. Rozpรคtie medzi krokvami sa odporรบฤa rozvrhnรบลฅ na 1 000 mm. Na konลกtrukciu krovu sa kladie debnenie, ktorรฉ tvorรญ podkladovรบ vrstvu pod tepelnรบ izolรกciu. Vhodnรฝmi materiรกlmi sรบ jednostrannรฉ hobฤพovanรฉ palubovky alebo dosky OSB s minimรกlnou hrรบbkou 20 aลพ 25 mm.

01Rockwool Toprock krov
02Rockwool Toprock debnenie
03Rockwool Toprock parozabrana
04Rockwool Toprock drziaky
05Rockwool Toprock postup 5
06 Ropckwool Toprock postup 6
07Rockwool Toprock izolacia1
08Rockwool Toprock izolacia2

Na debnenie sa uloลพรญ parozรกbrana s difรบznym odporom Rd หƒ 100 m. Typ parozรกbrany sa volรญ s ohฤพadom na montรกลพ (bude sa po nej chodiลฅ). Odporรบฤa sa pouลพiลฅ napr. ลฅaลพkรฝ asfaltovanรฝ pรกs s hlinรญkovou fรณliou. Na parozรกbranu sa v mieste krokiev namontujรบ nadkrokvovรฉ kovovรฉ drลพiaky, ktorรฉ sa kotvia ลกpeciรกlnymi oceฤพovรฝmi pozinkovanรฝmi klincami odolnรฝmi proti vytrhnutiu. Kovovรฝ drลพiak sa pripevลˆuje na krokvu 6 klincami s dฤบลพkou 60 mm. Vรฝpoฤet vzdialenosti kovovรฝch drลพiakov a veฤพkosti prรญdavnรฝch krokiev ovplyvลˆuje sklon strechy, hmotnosลฅ streลกnej krytiny, rozpรคtie krokiev a snehovรก oblasลฅ. Vzdialenosลฅ drลพiakov sa odporรบฤa 2 200 aลพ 2 600 mm. Kovovรฉ drลพiaky majรบ vรฝลกku buฤ 120 mm (nรญzky drลพiak) pre tepelnรบ izolรกciu s celkovou hrรบbkou 200 aลพ 240 mm (tepelnรก izolรกcia sa vkladรก v dvoch vrstvรกch: hrรบbka 120 + 80 aลพ 120 mm; celkovรก vรฝลกka drลพiaka je 165 mm, hmotnosลฅ 2โ€ฏkg), alebo 180 mm (vysokรฝ drลพiak) pre tepelnรบ izolรกciu s celkovou hrรบbkou 240โ€ฏaลพ 300โ€ฏmm (tepelnรก izolรกcia sa vkladรก v dvoch vrstvรกch: hrรบbka 180โ€ฏ+ 60 aลพ 120 mm; celkovรก vรฝลกka drลพiaka je 225โ€ฏmm, hmotnosลฅ 2,4โ€ฏkg).

Pred vkladanรญm tepelnej izolรกcie sa vyhotovรญ pomocnรก konลกtrukcia, ktorรก zabrรกni posunu tepelnej izolรกcie do odkvapov a umoลพnรญ bezpeฤnรฝ pohyb po streche. Pomocnรก drevenรก konลกtrukcia sa oprie o ukonฤovacie drevenรฉ hranoly. Ak sa namiesto ukonฤovacรญch drevenรฝch profilov pouลพije kovovรฝ drลพiak, oprie sa pomocnรก drevenรก konลกtrukcia o hornรบ ฤasลฅ drลพiaka. Na hornรบ ฤasลฅ kovovรฝch drลพiakov sa poloลพia prรญdavnรฉ pomocnรฉ krokvy so ลกรญrkou 60 mm. ล รญrka pomocnรฝch krokiev je danรก rozmerom drลพiaka (ลกรญrka lรดลพka v drลพiaku) a musรญ sa vลพdy dodrลพaลฅ. Vรฝลกka prรญdavnรฝch krokiev sa volรญ v zรกvislosti od hrรบbky prรญdavnej vrstvy izolรกcie (rozmery prรญdavnรฝch krokiev โ€“ 60 ร— 60 aลพ 120 mm). Spoje pomocnรฝch krokiev sa preplรกtujรบ. Drลพiaky sa na prรญdavnรฉ krokvy uchytia 4 oceฤพovรฝmi pozinkovanรฝmi klincami odolnรฝmi proti vytrhnutiu s dฤบลพkou 40โ€ฏmm. Prvรก vrstva tepelnej izolรกcie sa vloลพรญ medzi drลพiaky. Jej hrรบbka zodpovedรก vรฝลกke zvolenรฉho kovovรฉho drลพiaka โ€“ 120 alebo 180 mm.

Nasleduje vloลพenie druhej vrstvy tepelnej izolรกcie medzi pomocnรฉ krokvy. Hrรบbka druhej vrstvy izolรกcie zodpovedรก vรฝลกke pomocnej krokvy โ€“ 80 aลพ 120 mm (kovovรฝ drลพiak s vรฝลกkou 120 mm) alebo 60 aลพ 120 mm (kovovรฝ drลพiak s vรฝลกkou 180 mm). Presah izolรกcie cez ฤelnรฉ a boฤnรฉ obvodovรฉ murivo musรญ byลฅ minimรกlne 150 mm. Rozvody sa vedรบ v tepelnej izolรกcii. Miesto priestupu do interiรฉru treba utesniลฅ tmelom a prelepiลฅ tesniacou pรกskou. Na pomocnรฉ krokvy sa po uloลพenรญ tepelnej izolรกcie poloลพรญ difรบzne otvorenรก poistnรก hydroizolรกcia. V prรญpade pretrhnutia hydroizolaฤnej vrstvy je nevyhnutnรฉ otvor ihneฤ zalepiลฅ lepiacou pรกskou. Na pomocnรฉ krokvy a hydroยญizolaฤnรบ vrstvu sa pripevnia kontralaty s rozmermi 60 ร— 40 mm, ktorรฝmi sa vymedzรญ odvetrรกvacia medzera medzi odkvapom a hrebeลˆom. Na kontralaty sa uchytia laty (30 ร— 50 mm) alebo debnenie na osadenie streลกnej krytiny v zรกvislosti od zvolenรฉho typu.

Info o materiรกloch:

ยป Polotuhรก doska z kamennej vlny na tepelnรบ, poลพiarnu a akustickรบ izolรกciu (Rockton); sรบฤiniteฤพ tepelnej vodivosti ฮปDโ€ฏ=โ€ฏ0,035 W/(m . K); trieda reakcie na oheลˆ A1
ยป Polomรคkkรก doska z kamennej vlny na tepelnรบ, poลพiarnu a akustickรบ izolรกciu ยญ(Superrock); sรบฤiniteฤพ tepelnej vodivosti ฮปD = 0,035 W/(m . K); trieda reakcie na oheลˆ A1

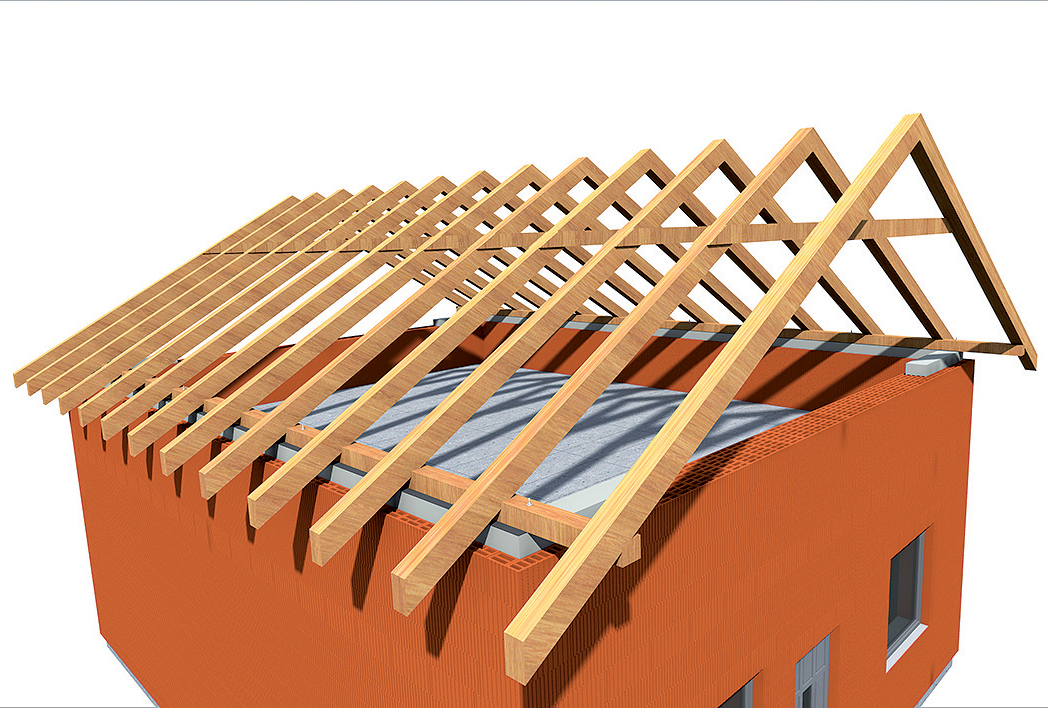

01 | Krokvy pod debnenie: Rozpรคtie medzi krokvami sa odporรบฤa rozvrhnรบลฅ na 1 000 mm. Ich prierez zรกvisรญ od statickรฝch poลพiadaviek na streลกnรบ konลกtrukciu (zaลฅaลพenie krytinou, vetrom a snehom). Minimรกlny sklon strechy na zateplenie nad krokvami je 5ยฐ, maximรกlny 90ยฐ.

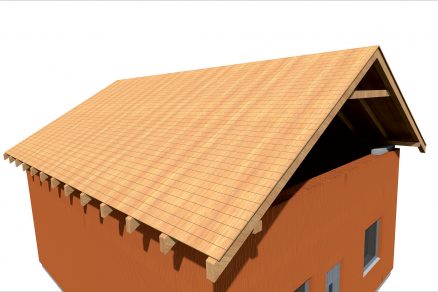

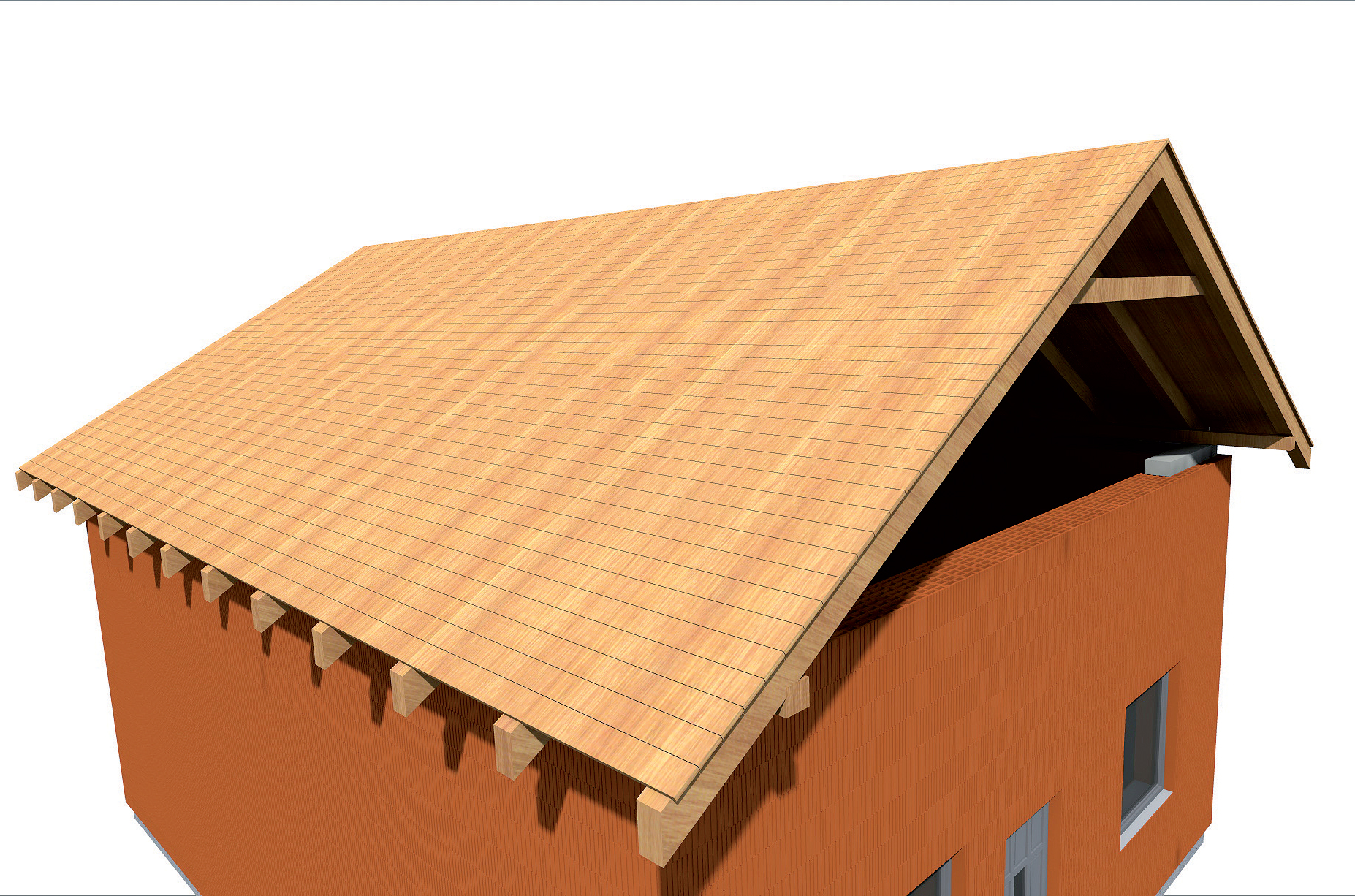

02 | Kladenie debnenia: Na pripravenรบ konลกtrukciu krovu sa uloลพรญ debnenie, ktorรฉ bude tvoriลฅ podkladovรบ vrstvu pod tepelnรบ izolรกciu. Vhodnรฝmi materiรกlmi sรบ jednostrannรฉ hobฤพovanรฉ palubovky alebo dosky OSB s minimรกlnou hrรบbkou 20 aลพ 25 mm.

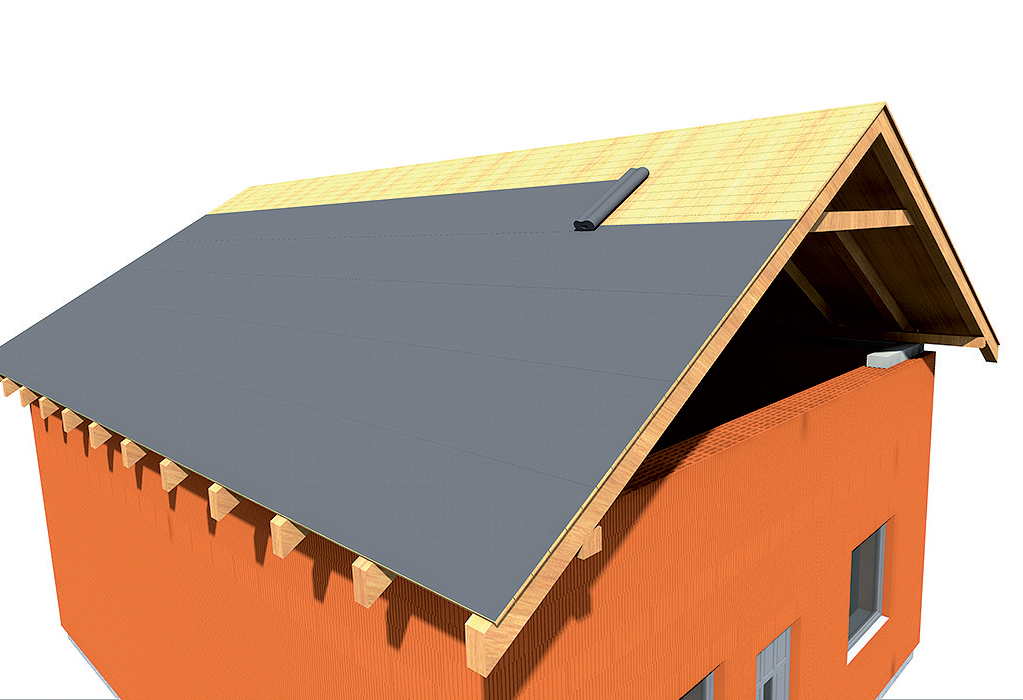

03 | Parozรกbrana: Na debnenie sa uloลพรญ parozรกbrana s difรบznym odporom Rd หƒ 100 m (odporรบฤa sa pouลพiลฅ ลฅaลพkรฝ asfaltovanรฝ pรกs s hlinรญkovou fรณliou).

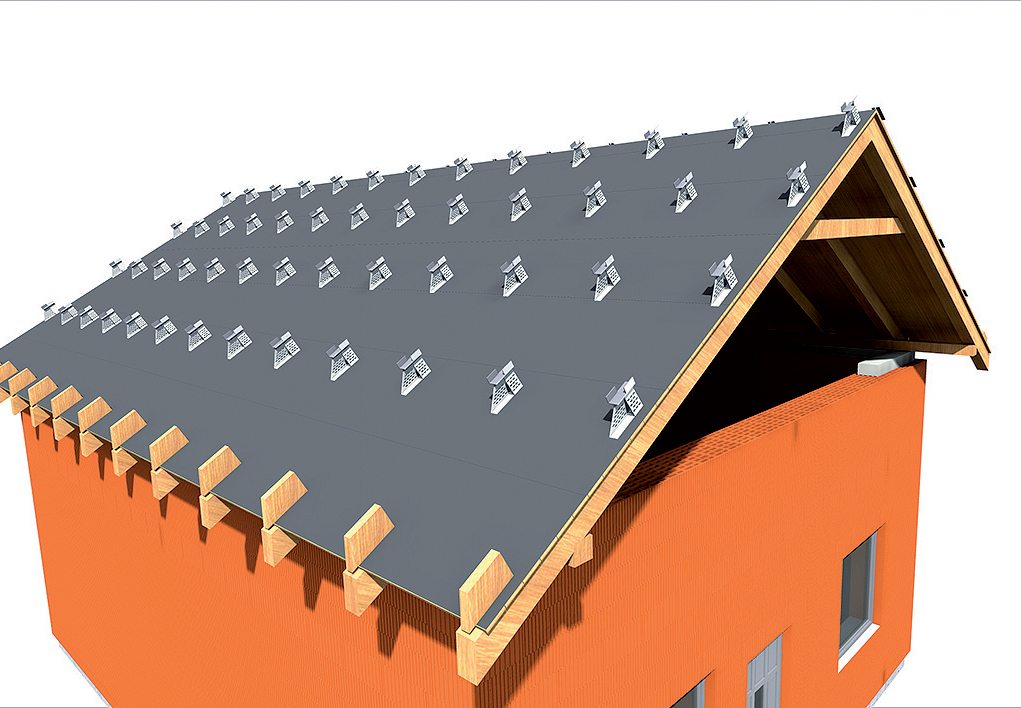

04 | Montรกลพ kovovรฝch drลพiakov: Na konci kaลพdej krokvy sa na parozรกbranu namontuje ukonฤovacรญ drevenรฝ hranol. Nรกsledne sa v mieste krokiev namontujรบ na parozรกbranu kovovรฉ drลพiaky. Pรคta kovovรฉho drลพiaka sa pripevnรญ na krokvu 6 klincami s dฤบลพkou 60 mm, vo vodorovnej vzdialenosti 2 200 aลพ 2 600 mm.

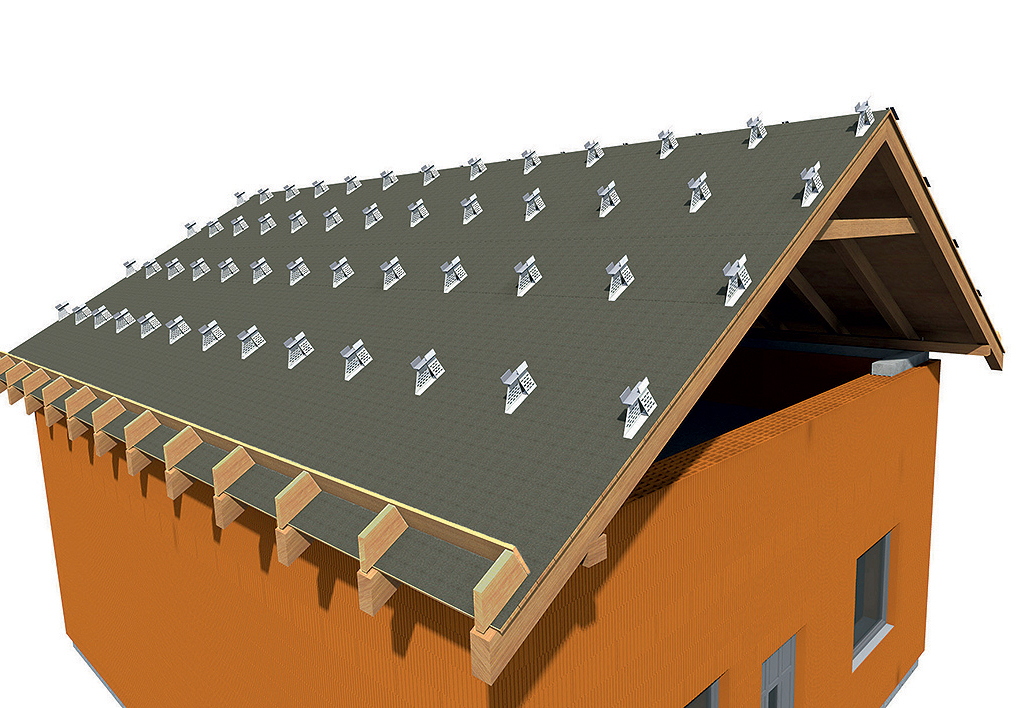

05 | Pomocnรก drevenรก konลกtrukcia: Pred vloลพenรญm tepelnej izolรกcie sa vyhotovรญ pomocnรก konลกtrukcia (drevenรก foลกลˆa), ktorรก zabrรกni posunu tepelnej izolรกcie do odkvapov a umoลพnรญ bezpeฤnรฝ pohyb po streche. Pomocnรก drevenรก konลกtrukcia sa oprie o ukonฤovacie drevenรฉ hranoly.

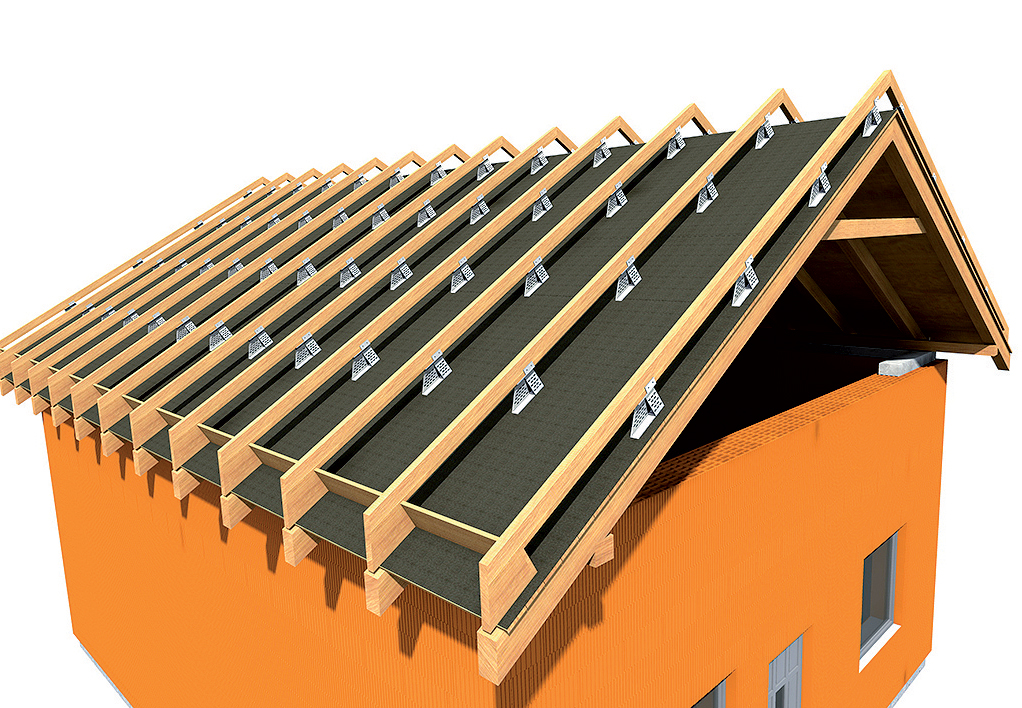

06 | Pomocnรฉ krokvy: Na hornรบ ฤasลฅ kovovรฝch drลพiakov sa poloลพia prรญdavnรฉ pomocnรฉ krokvy so ลกรญrkou 60 mm, ktorรฉ sa pripevnia 4 oceฤพovรฝmi pozinkovanรฝmi klincami odolnรฝmi proti vytrhnutiu s dฤบลพkou 40 mm. Ich vรฝลกka sa volรญ v zรกvislosti od hrรบbky prรญdavnej vrstvy izolรกcie (60 aลพ 120โ€ฏmm). Spoje pomocnรฝch krokiev sa preplรกtujรบ.

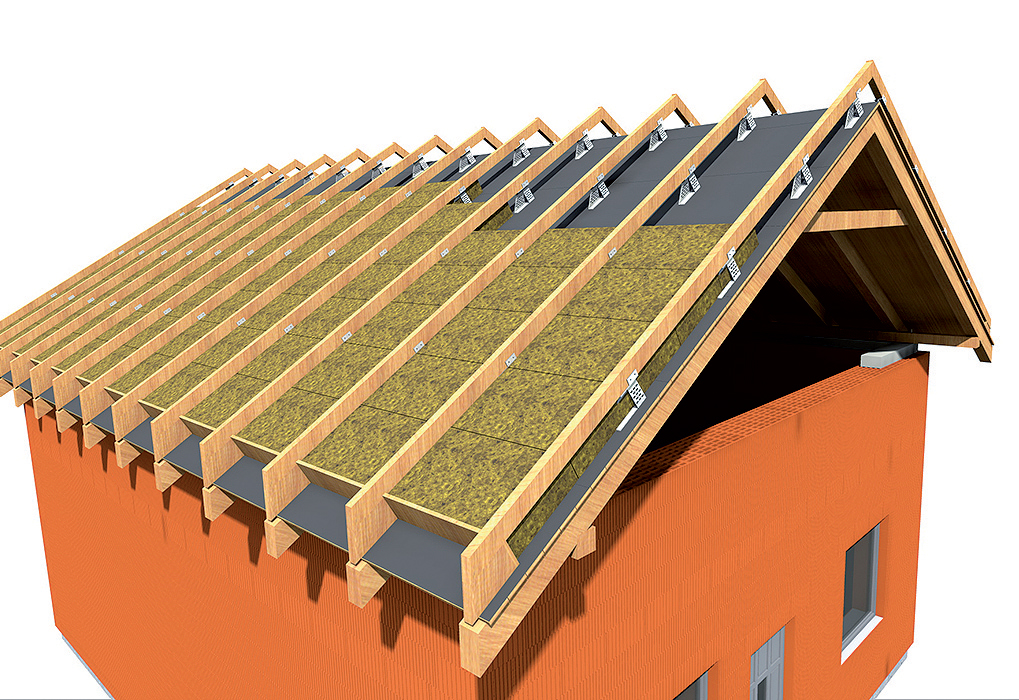

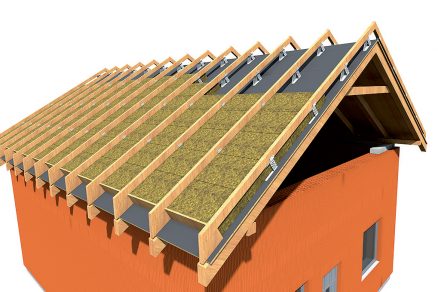

07 | Prvรก vrstva tepelnej izolรกcie: Medzi kovovรฉ drลพiaky sa vloลพรญ prvรก vrstva tepelnej izolรกcie. Jej vรฝลกka mรก zodpovedaลฅ vรฝลกke kovovรฝch drลพiakov โ€“ 120 alebo 180 mm. Izolaฤnรฉ dosky sa kladรบ vodorovne.

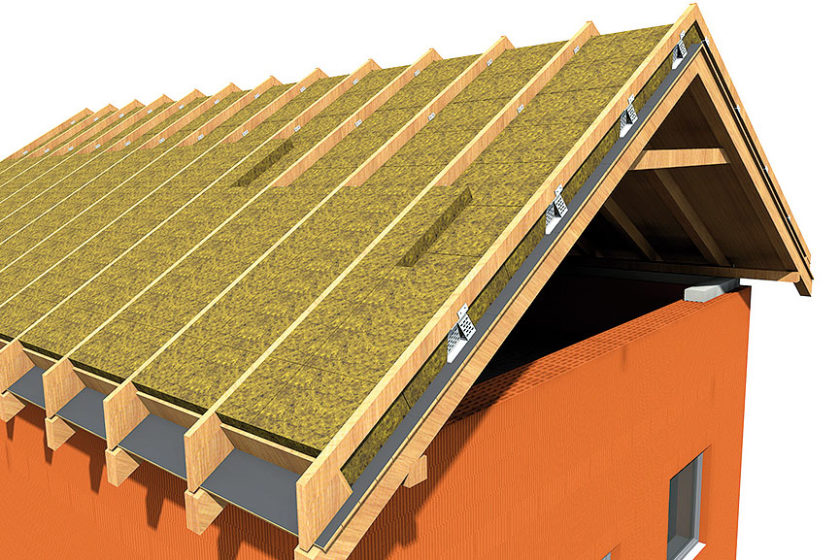

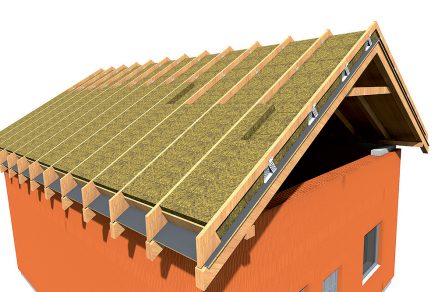

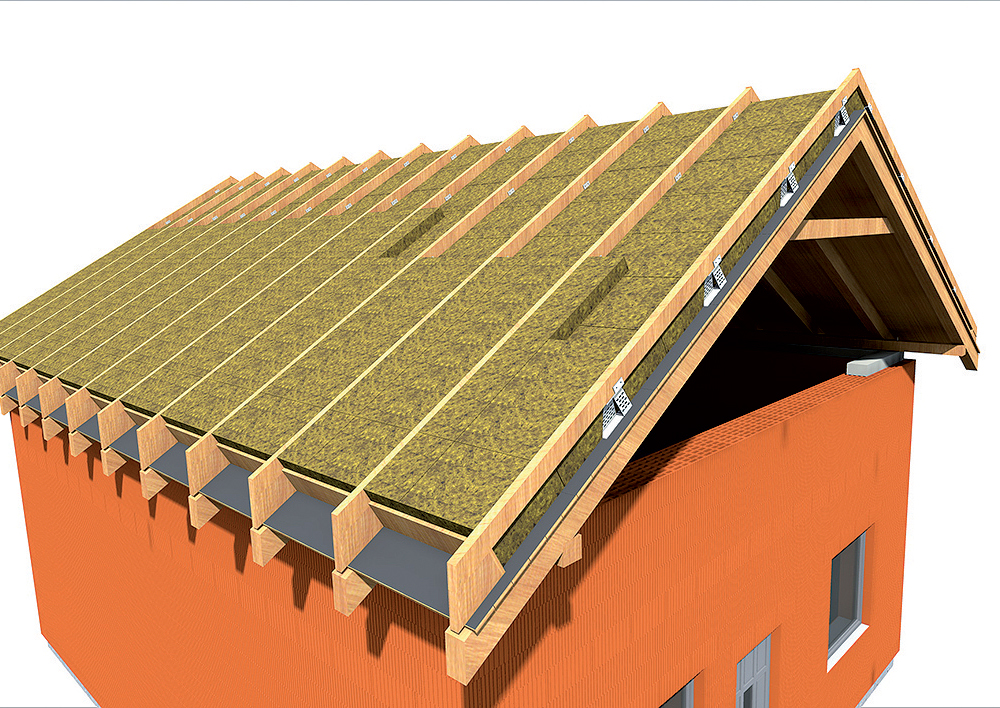

08 | Druhรก vrstva tepelnej izolรกcie: Na prvรบ vrstvu sa uloลพรญ druhรก vrstva tepelnej izolรกcie, a to v kolmom smere na prvรบ vrstvu. Hrรบbka druhej vrstvy zodpovedรก vรฝลกke pomocnej krokvy โ€“ 80 aลพ 120 mm (kovovรฝ drลพiak s vรฝลกkou 120 mm) alebo 60 aลพ 120 mm (kovovรฝ drลพiak s vรฝลกkou 180 mm). Presah izolรกcie cez ฤelnรฉ a boฤnรฉ obvodovรฉ murivo musรญ byลฅ min. 150 mm.

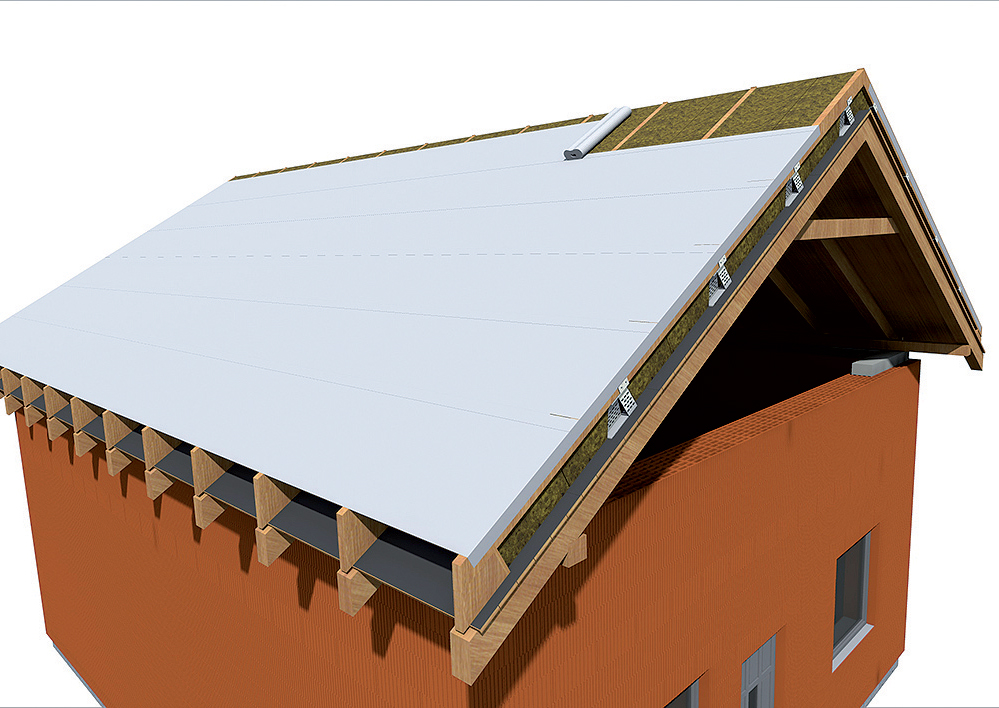

09 | Poistnรก hydroizolaฤnรก fรณlia: Rovnobeลพne s odkvapom sa poloลพรญ difรบzne otvorenรก hydroizolaฤnรก fรณlia. V prรญpade pretrhnutia hydroizolaฤnej vrstvy je nevyhnutnรฉ otvor ihneฤ zalepiลฅ ลกpeciรกlnou lepiacou pรกskou.

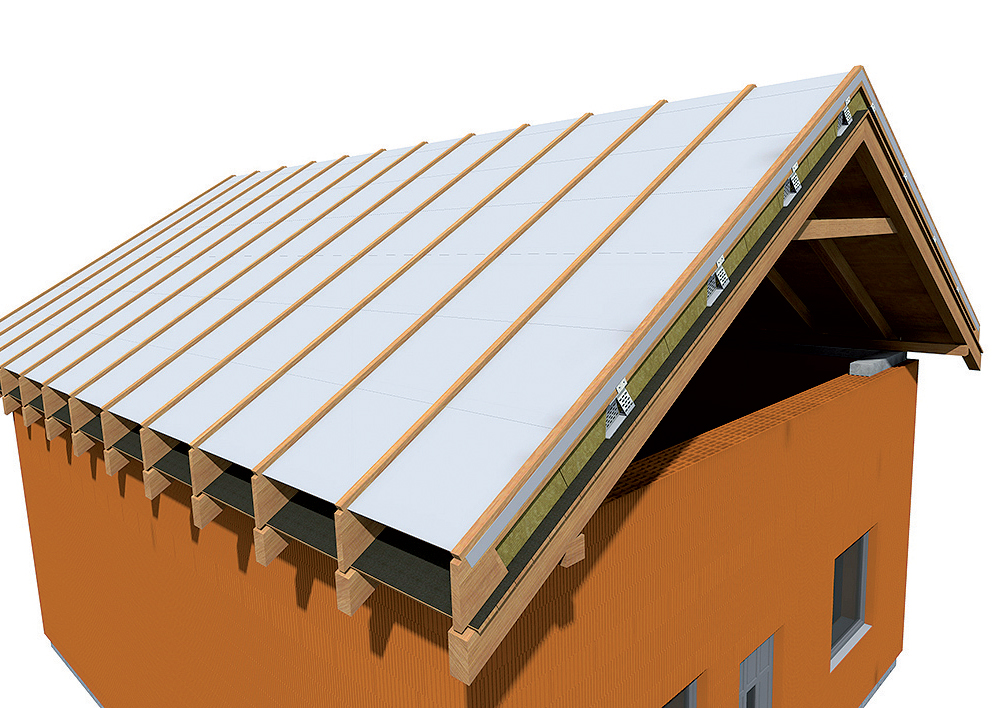

10 | Montรกลพ kontralรกt: Na pomocnรฉ krokvy a hydroizolaฤnรบ vrstvu sa pripevnia kontralaty s rozmermi 60 ร— 40 mm, ktorรฝmi sa vymedzรญ odvetrรกvacia medzera medzi odkvapom a hrebeลˆom.

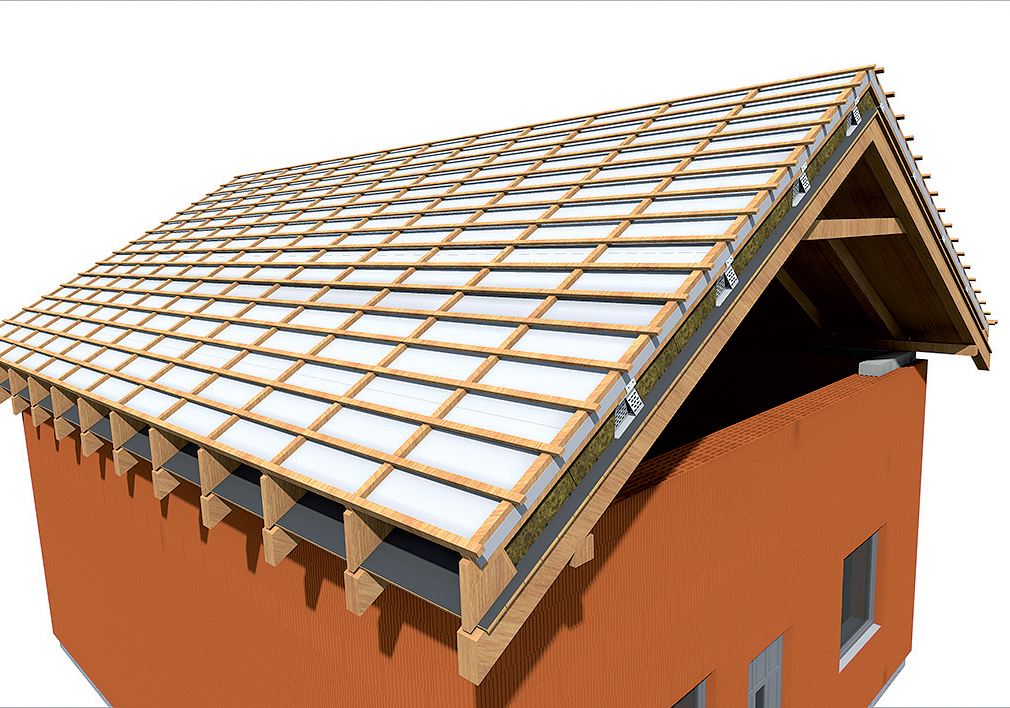

11 | Montรกลพ streลกnรฝch lรกt: Na kontralaty sa uchytia laty (30 ร— 50 mm) alebo debnenie na osadenie streลกnej krytiny v zรกvislosti od zvolenรฉho typu.

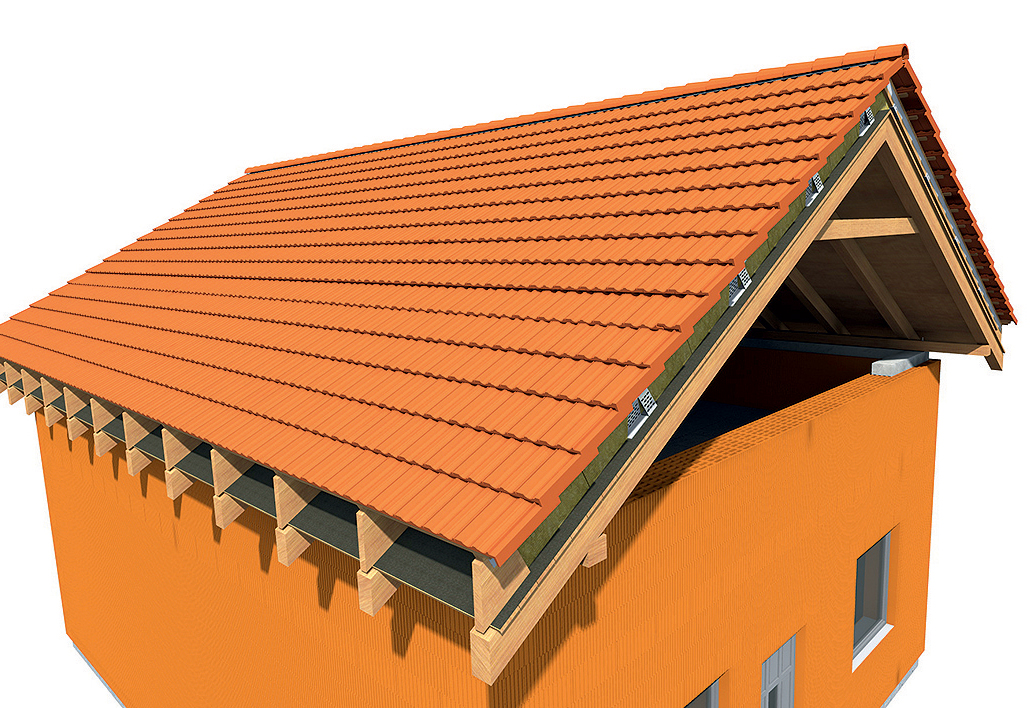

12 | Kladenie streลกnej krytiny: Na streลกnรฉ laty sa v sรบlade s pokynmi vรฝrobcu uloลพรญ streลกnรก krytina.

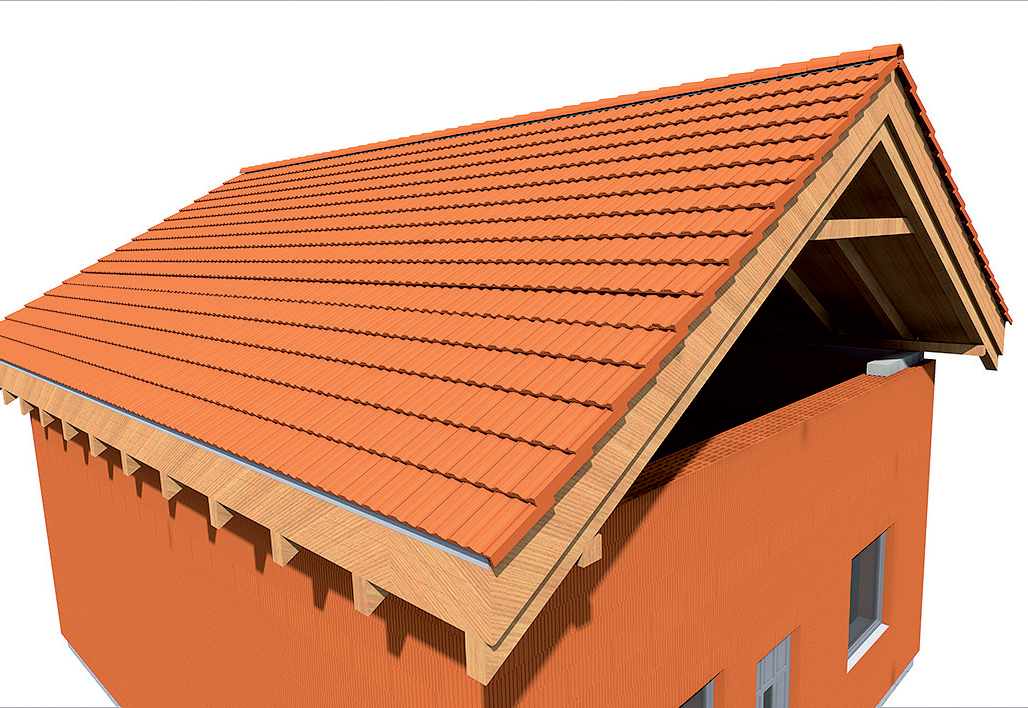

13 | Zรกklop โ€“ odkvap a ลกtรญt: Po uloลพenรญ krytiny sa vyhotovรญ drevenรฝ zรกklop konลกtrukcie ลกikmej strechy (v mieste odkvapu a ลกtรญtov) pouลพitรญm jednostranne opracovanรฝch drevenรฝch lรกt.

Systรฉm toprock

Jednostrannรฉ hobฤพovanรฉ dosky alebo OSB dosky minimรกlna hrรบbka 20 aลพ 25 mm
ลคaลพkรฉ asfaltovanรฉ pรกsy s hlinรญkovou fรณliou difรบzny odpor Rd > 100 m
Ukonฤovacรญ drevenรฝ hranol
Kovovรฝ drลพiak
Nadkrokvovรฝ kovovรฝ drลพiak 120 mm (nรญzky) celkovรก vรฝลกka: 165 mm, hmostnosลฅ: 2 kg, ks 9,76 โ‚ฌ

alebo Nadkrokvovรฝ kovovรฝ drลพiak 180 mm (vysokรฝ) celkovรก vรฝลกka: 225 mm, hmostnosลฅ: 2,4 kg, ks 10,96 โ‚ฌ

Oceฤพovรฉ pozinkovanรฉ klince
Klince s dฤบลพkou 40 mm a Klince s dฤบลพkou 60 mm

Tepelnรก izolรกcia
Rockton
dฤบลพka ร— ลกรญrka ร— hrรบbka: 1 000 ร— 610 ร— 40 aลพ 200 mm, ลกpeciรกlny rozmer 1 000 ร— 625 mm, hrรบbka: 50, 60, 80 a 100 mm, m2 od 2,98 โ‚ฌ
alebo
Superrock
dฤบลพka ร— ลกรญrka ร— hrรบbka: 1 000 ร— 610 ร— 50 aลพ 200 mm, m2 od 3,12 โ‚ฌ
alebo
Rockmin Plus dฤบลพka ร— ลกรญrka ร— hrรบbka: 1 000 ร— 610 ร— 40 aลพ 200 mm, m2 od 2,02 โ‚ฌ

Hydroizolaฤnรก difรบzne otvorenรก fรณlia
Kontralaty 60 ร— 40 mm
Streลกnรฉ laty 30 ร— 50 mm
Streลกnรก krytina
Drevenรฉ laty na zรกklop

Nรกradie
meter
vodovรกha
akumulรกtorovรฝ skrutkovaฤ
kladivo
ostrรฝ nรดลพ na rezanie tepelnej izolรกcie

Statickรฉ poลพiadavky

Pri nรกvrhu streลกnรฉho systรฉmu je potrebnรฉ dodrลพiavaลฅ statickรฉ poลพiadavky na streลกnรบ konลกtrukciu. Je potrebnรฉ braลฅ do รบvahy zaลฅaลพenie vlastnou hmotnosลฅou, snehom a vetrom. Vรฝpoฤet rozmiestnenia a poฤtu kovovรฝch drลพiakov a veฤพkosti prรญdavnรฝch krokiev by sa mal realizovaลฅ pomocou kalkulaฤky na statickรฝ vรฝpoฤet.

TEXT + FOTO: Rockwool
