Zateplenie strechy nad krokvami

Partneri sekcie:

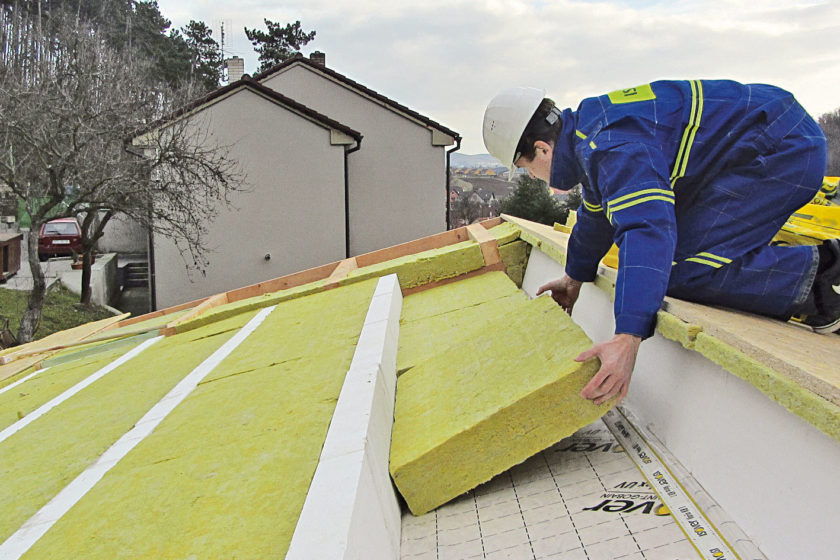

Zateplenie ลกikmej strechy je nielen osvedฤenรฝ spรดsob, ako zabrรกniลฅ รบnikom tepla poฤas zimnรฝch mesiacov, ale aj spรดsob, ako vyuลพiลฅ podkrovnรฝ priestor na bรฝvanie. Okrem systรฉmu zateplenia medzi a pod krokvami sa stรกle ฤastejลกie realizuje systรฉm zateplenia nad krokvami. Hlavnou vรฝhodou je, ลพe izolรกcia neuberรก miesto v interiรฉri.

01 Isover
02 Isover
03 Isover
04 Isover
05 Isover
06 Isover
07 Isover
08 Isover

Postup montรกลพe

Izolรกcia sa ukladรก na vopred pripravenรฉ celoploลกnรฉ debnenie. ล รญrka vรฝplลˆovej tepelnej izolรกcie, ktorรก sa kladie medzi montรกลพne izolaฤnรฉ panely na bรกze minerรกlnej vlny alebo EPS, mรก byลฅ vลพdy pribliลพne o 1 aลพ 2 cm vรคฤลกia ako rozstup medzi hranolmi, aby v konลกtrukcii po rozopretรญ dostatoฤne drลพala. Na zhotovenรฉ celoploลกnรฉ debnenie sa poloลพรญ parobrzda na bรกze polyamidu, ktorรก vฤaka ลกpeciรกlnej povrchovej รบprave (priฤพnavรฝ vlies) priฤพne na povrch dosiek. Aby bola konลกtrukcia poฤas montรกลพe o nejakรบ ฤasลฅ opretรก, je potrebnรฉ v mieste odkvapovej hrany osadiลฅ najskรดr tzv. nรกmetok alebo inรบ alternatรญvnu konลกtrukciu, ktorou sa dorovnรก vรฝลกkovรก รบroveลˆ. Na nรกmetky alebo podobnรบ konลกtrukciu sa osadรญ zakladacia foลกลˆa alebo hranol, za ktorรฝ sa ukladajรบ vrstvy tepelnej izolรกcie.

Ako prvรบ moลพno zaฤaลฅ ukladaลฅ vรฝplลˆovรบ izolรกciu. Pri ukladanรญ tepelnej izolรกcie na ploche strechy sa pรกsy izolรกcie kladรบ medzi montรกลพne hranoly buฤ na bรกze minerรกlnej vlny, alebo polystyrรฉnu, a to vo vzรกjomnรฝch rozstupoch 600 alebo 1โ€ฏ200, prรญpadne 1 300 mm v zรกvislosti od rozmeru vรฝplลˆovej izolรกcie. Aby hranoly sprรกvne drลพali, moลพno ich dopredu pripevniลฅ obojstrannou samolepiacou pรกskou. Na rezanie minerรกlnej vlny je vhodnรฉ pouลพiลฅ na to urฤenรฝ nรดลพ. Po upevnenรญ montรกลพnych hranolov na ฤasti konลกtrukcie sa medzi ne vloลพรญ vรฝplลˆovรก tepelnรก izolรกcia. Po uloลพenรญ tejto izolรกcie sa pomocou dvojzรกvitovรฝch skrutiek pripevnia kontralaty, ฤรญm sa celรก konลกtrukcia stane รบnosnou.

Vzdialenosลฅ medzi skrutkami je potrebnรฉ stanoviลฅ statickรฝm vรฝpoฤtom. Na sprรกvne dotiahnutie skrutiek je vhodnรฉ pouลพiลฅ ลกpeciรกlny montรกลพny nadstavec a kontralaty vopred predvล•taลฅ, priฤom priemer diery by mal byลฅ maximรกlne 6 mm. Pri doลฅahovanรญ skrutiek je vhodnรฉ kontralatu podoprieลฅ tzv. konรญฤkom (predovลกetkรฝm pri montรกลพnom izolaฤnom paneli na bรกze minerรกlnej vlny). Na upevnenie kaลพdej kontralaty treba pouลพiลฅ aspoลˆ ลกtyri skrutky. Skrutka je po montรกลพi uchytenรก v krokve  do hฤบbky 90 mm. Na tento รบฤel moลพno vyuลพiลฅ nรกvrhovรฉ tabuฤพky vรฝrobcu. Priestor medzi kontralatami sa vyplnรญ ฤalลกou vrstvou tepelnej izolรกcie. Tรฝm sa nielen prekryjรบ spoje, ale aj sa vylepลกรญ celkovรก tepelnรก รบฤinnosลฅ. Na uloลพenรบ tepelnรบ izolรกciu sa postupne uloลพรญ difรบzne otvorenรก poistnรก hydroizolรกcia. V mieste upevnenia kontralรกt sa na difรบznu fรณliu nalepia tesniace pรกsky, aby sa zabrรกnilo perforรกcii poistnej hydroizolรกcie, ฤo by mohlo maลฅ za nรกsledok zatekanie vody do izolaฤnรฉho sรบvrstvia. Po zaskrutkovanรญ vลกetkรฝch skrutiek je konลกtrukcia รบnosnรก. Na takto pripravenรบ konลกtrukciu moลพno pripevniลฅ latovanie a klรกsลฅ streลกnรบ krytinu.

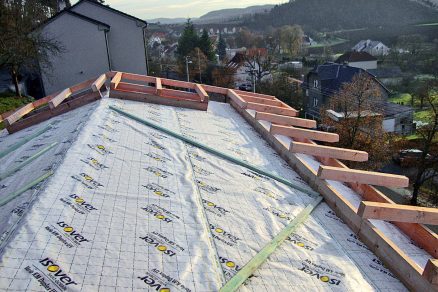

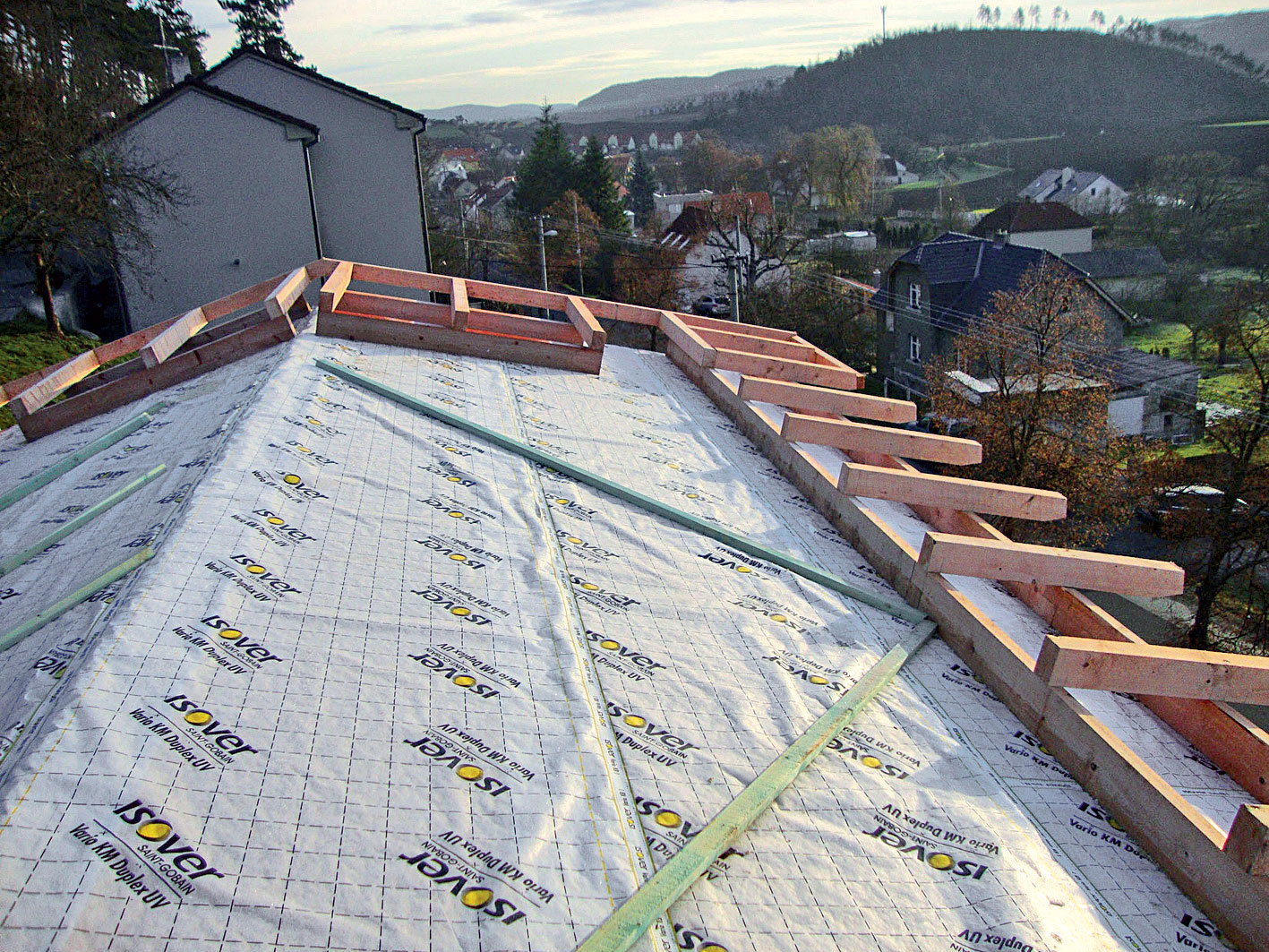

01 | Uloลพenie parobrzdy
Parotesnรก izolรกcia sa ukladรก na vopred pripravenรฉ celoploลกnรฉ debnenie. Naลˆ sa poloลพรญ parobrzda na bรกze polyamidu, ktorรก vฤaka ลกpeciรกlnej povrchovej รบprave (priฤพnavรฝ vlies) priฤพne na povrch dosiek.

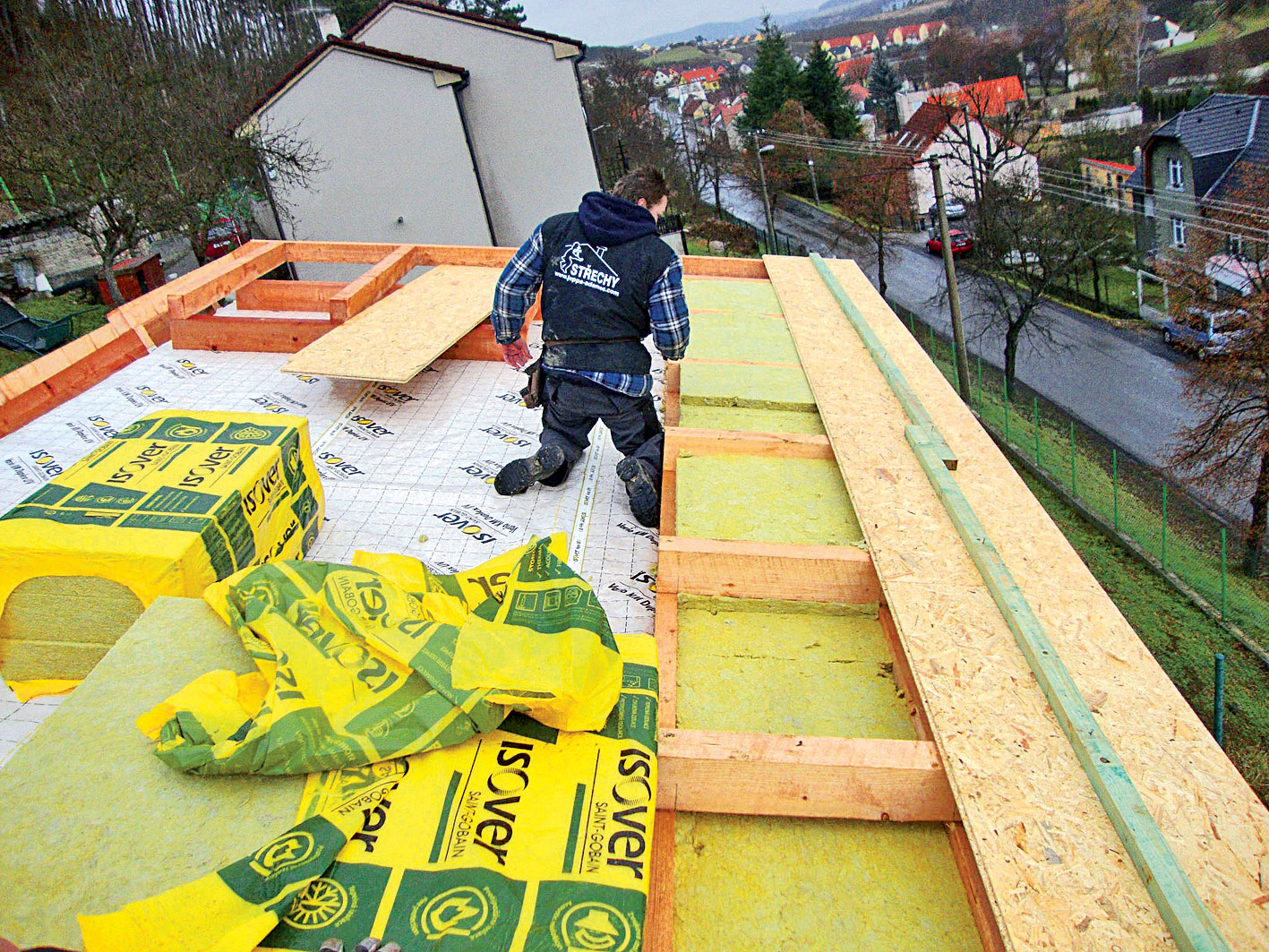

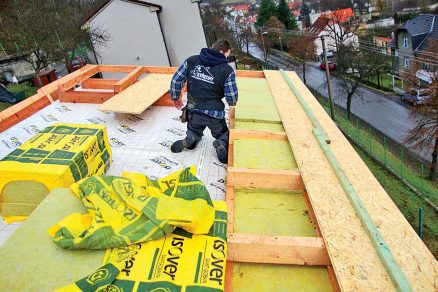

02 | Nรกmetky
Na dorovnanie vรฝลกkovej รบrovne sa v mieste odkvapovej hrany najskรดr osadรญ tzv. nรกmetok alebo sa vyhotovรญ inรก alternatรญvna konลกtrukcia.

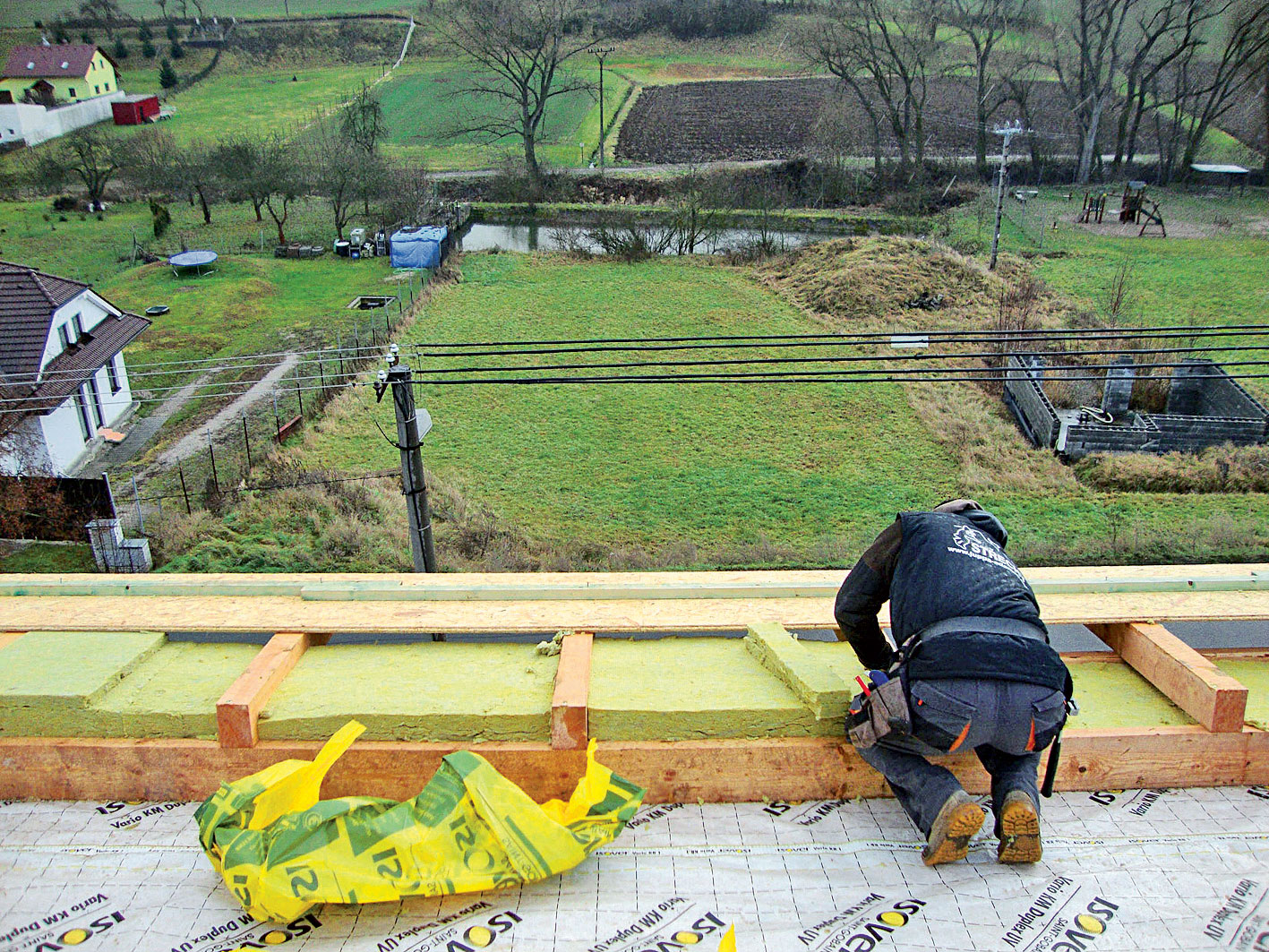

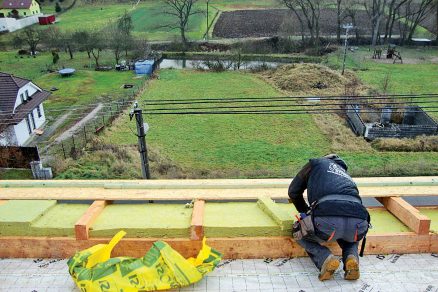

03 | Zakladacia foลกลˆa
Na nรกmetky alebo inรบ alternatรญvnu konลกtrukciu sa osadรญ zakladacia foลกลˆa alebo hranol, za ktorรฝ sa ukladajรบ vrstvy tepelnej izolรกcie. Ako prvรบ moลพno zaฤaลฅ ukladaลฅ vรฝplลˆovรบ izolรกciu. ล รญrka vรฝplลˆovej izolรกcie mรก byลฅ pribliลพne o 1 aลพ 2 cm vรคฤลกia ako rozstup medzi hranolmi.

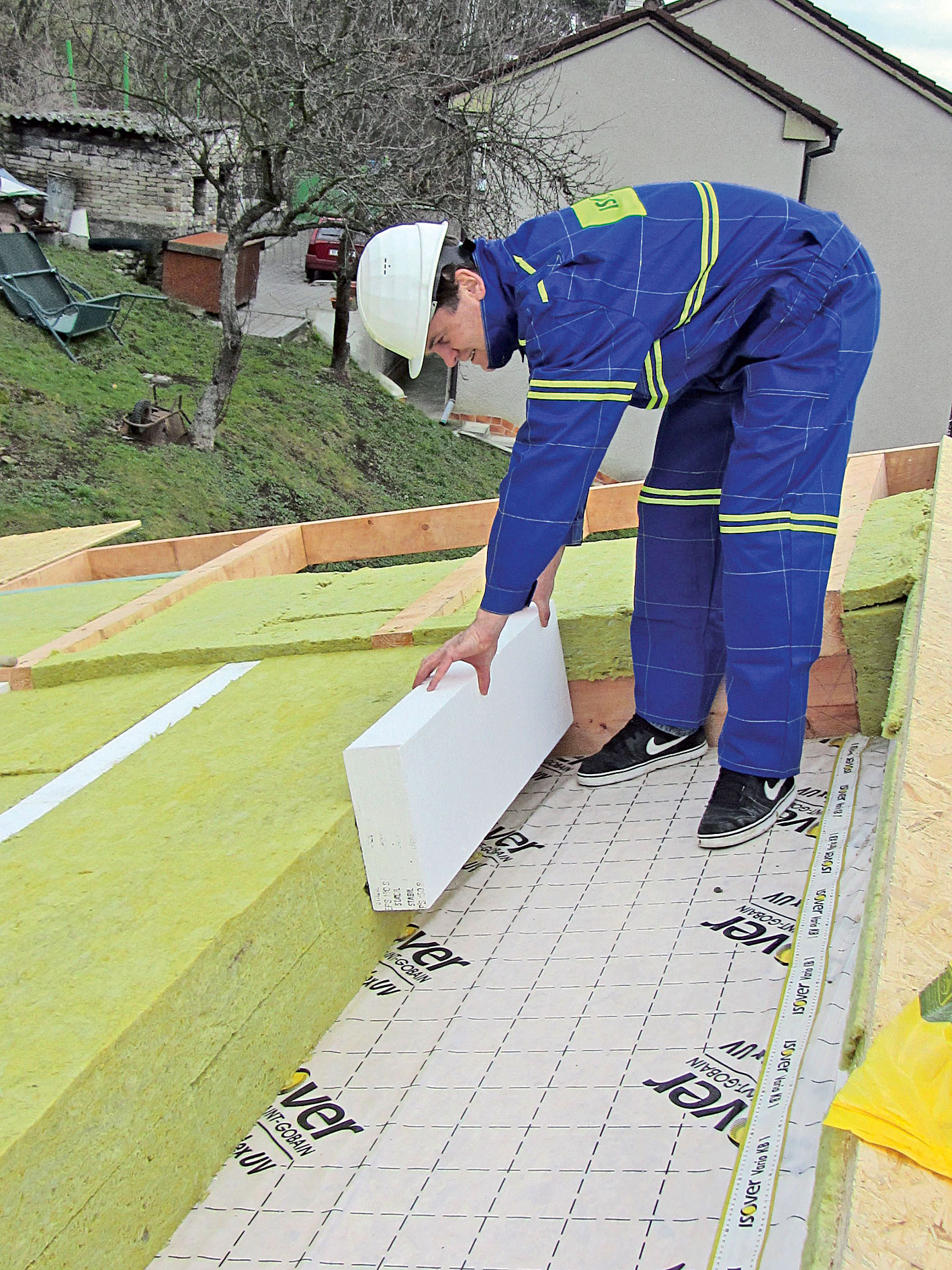

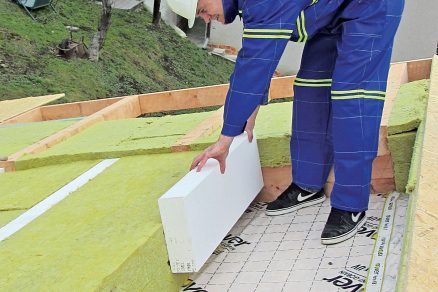

04 | Montรกลพne izolaฤnรฉ hranoly
Tepelnรก izolรกcia sa na ploche strechy kladie medzi montรกลพne izolaฤnรฉ panely buฤ na bรกze minerรกlnej vlny, alebo polystyrรฉnu, ktorรฉ sa ukladajรบ vo vzรกjomnรฝch rozstupoch 600 alebo 1 200, prรญpadne 1 300 mm v zรกvislosti od rozmeru vรฝplลˆovej izolรกcie. Aby hranoly sprรกvne drลพali, moลพno ich dopredu pripevniลฅ obojstrannou samolepiacou pรกskou.

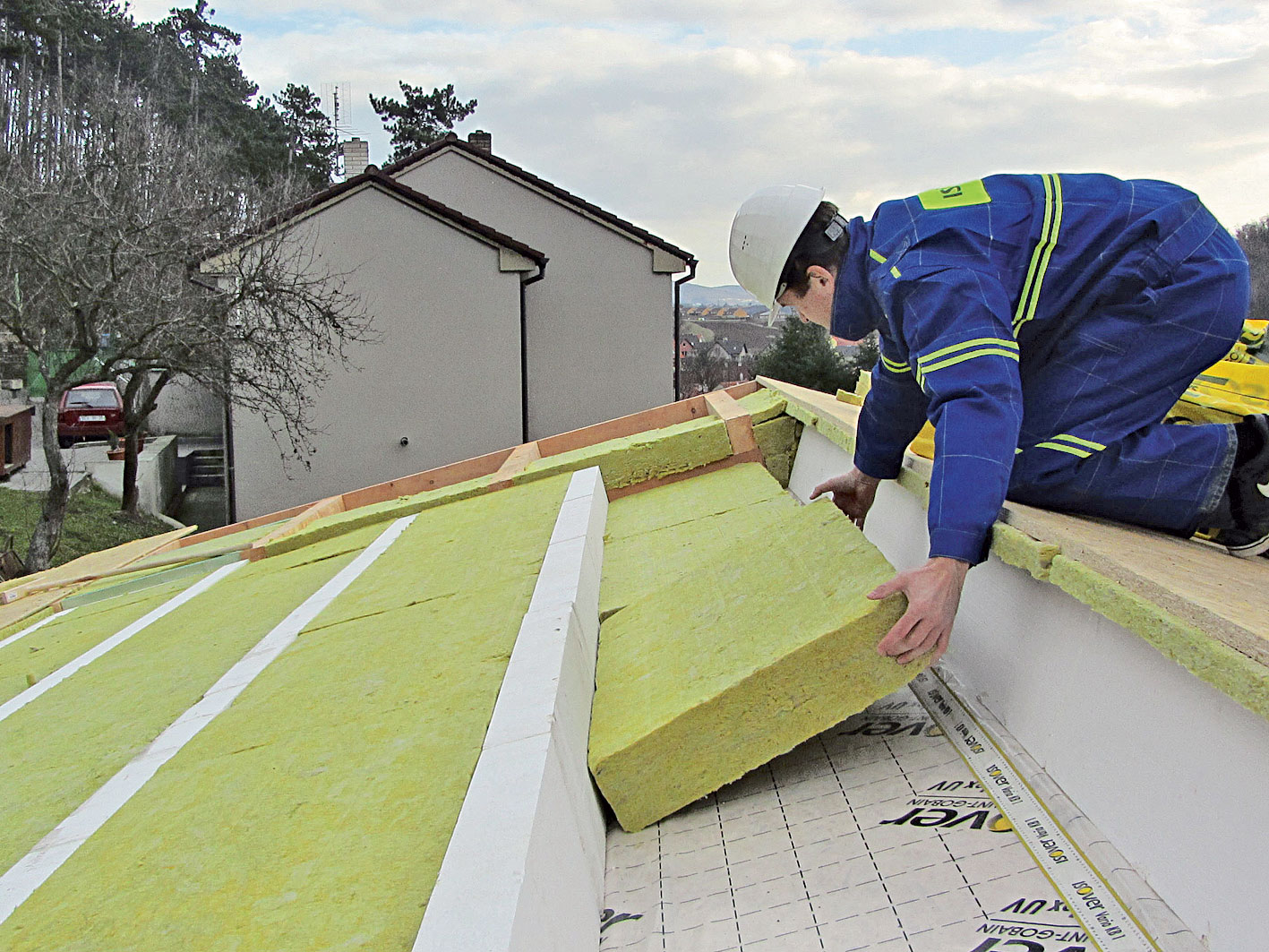

05 | Vรฝplลˆovรก izolรกcia
Po upevnenรญ montรกลพnych hranolov na ฤasti konลกtrukcie sa medzi ne vloลพรญ vรฝplลˆovรก tepelnรก izolรกcia. Jej ลกรญrka mรก byลฅ opรคลฅ o 1 aลพ 2 cm vรคฤลกia, ako je rozstup medzi montรกลพnymi izolaฤnรฝmi panelmi.

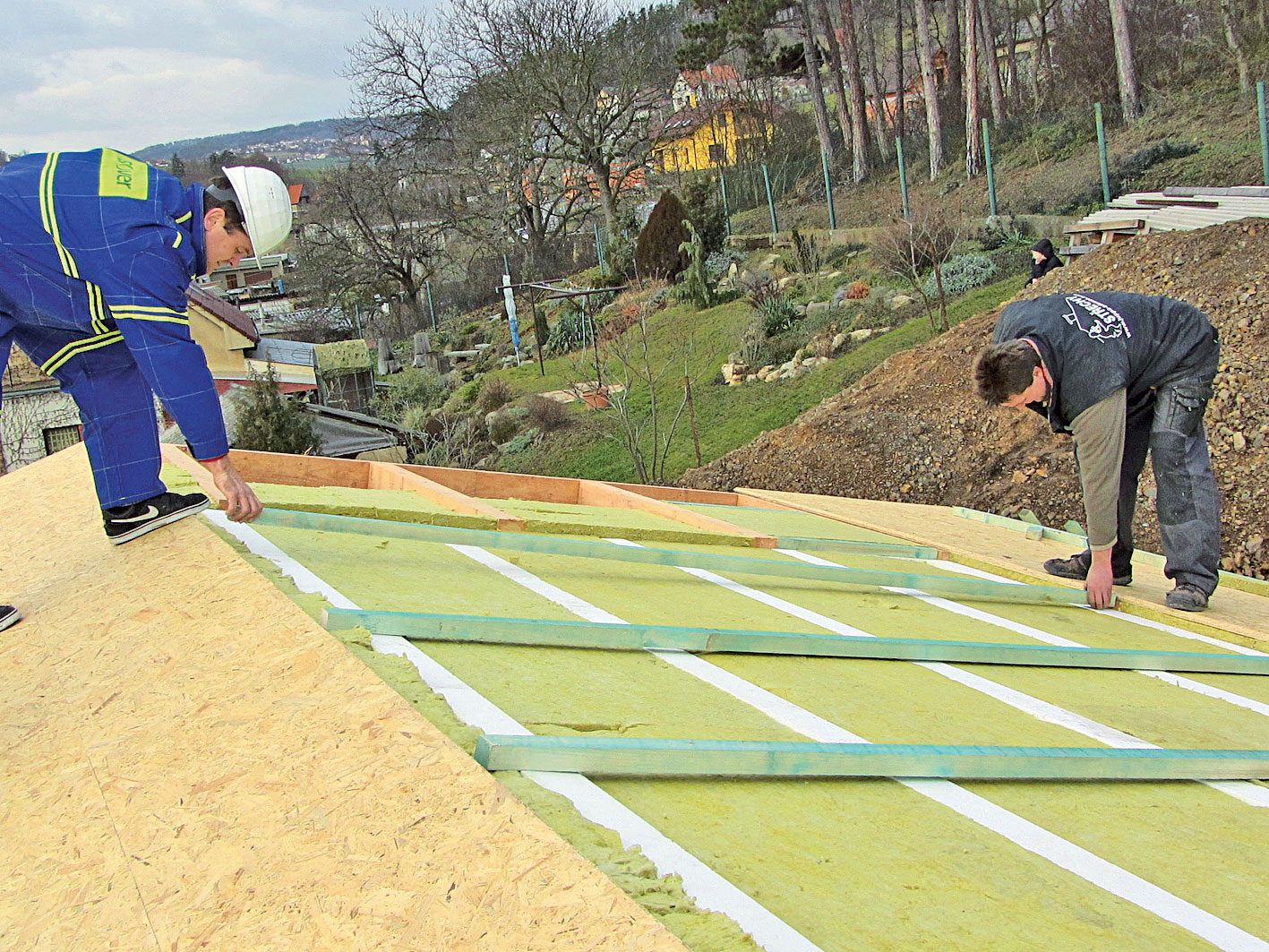

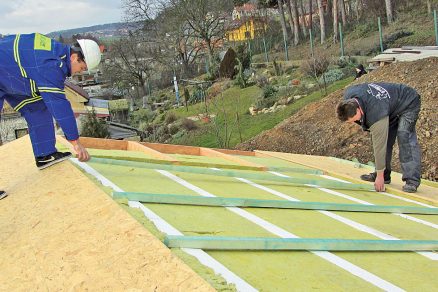

06 | Kontralaty
Po uloลพenรญ tepelnej izolรกcie sa pomocou dvojzรกvitovรฝch skrutiek pripevnia kontralaty, ฤรญm sa celรก konลกtrukcia stane รบnosnou. Vzdialenosลฅ medzi skrutkami je potrebnรฉ stanoviลฅ statickรฝm vรฝpoฤtom.

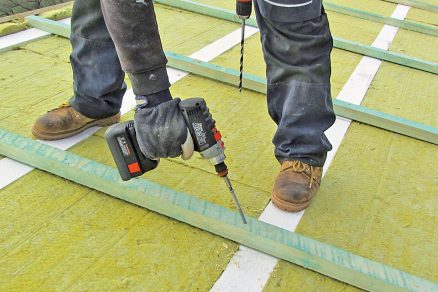

07 | Upevnenie kontralรกt
Na upevnenie kaลพdej kontralaty je potrebnรฉ pouลพiลฅ aspoลˆ ลกtyri skrutky. Skrutka je po montรกลพi uchytenรก v krokve  do hฤบbky 90 mm.

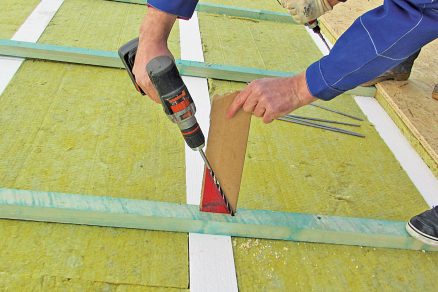

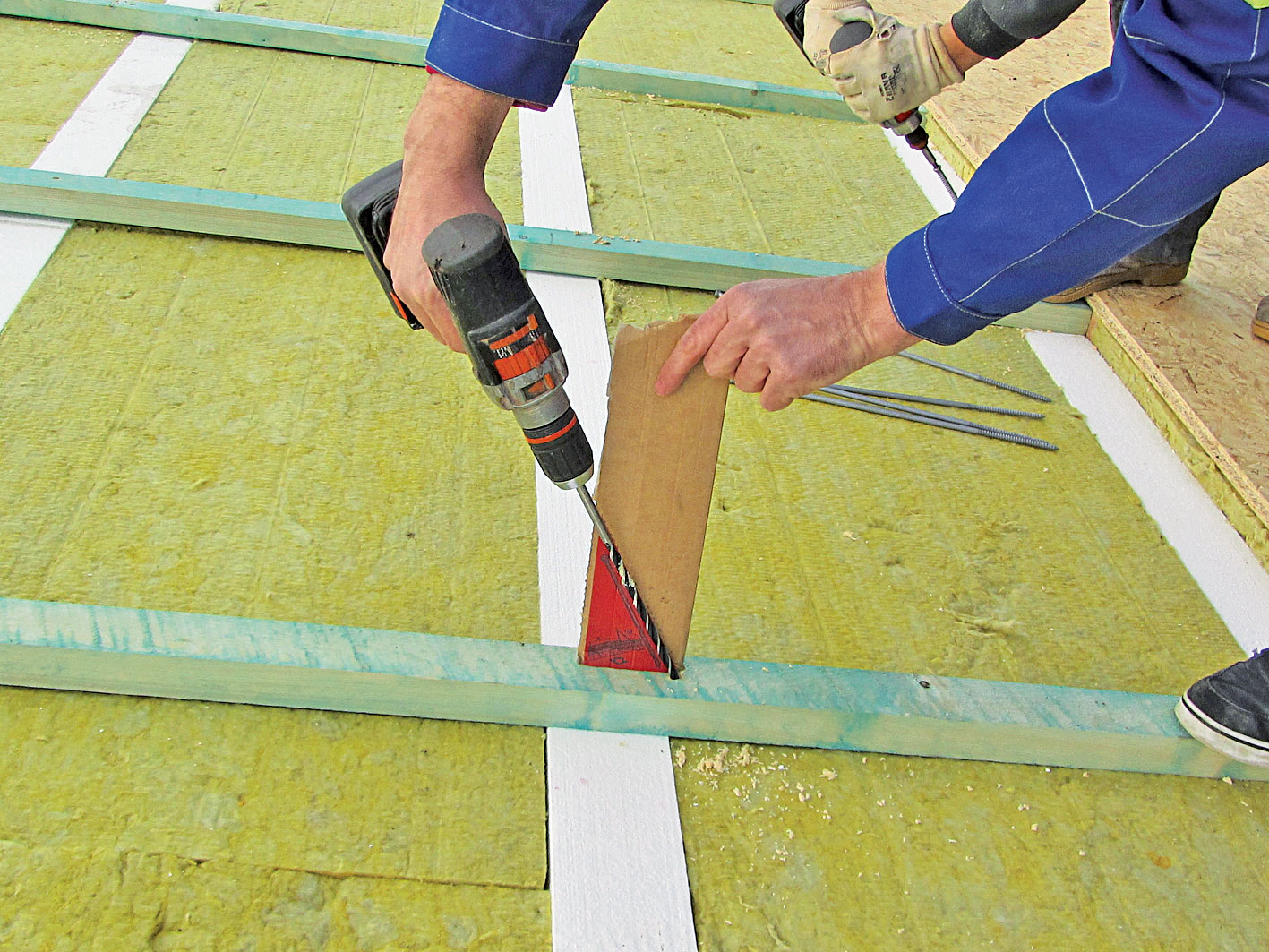

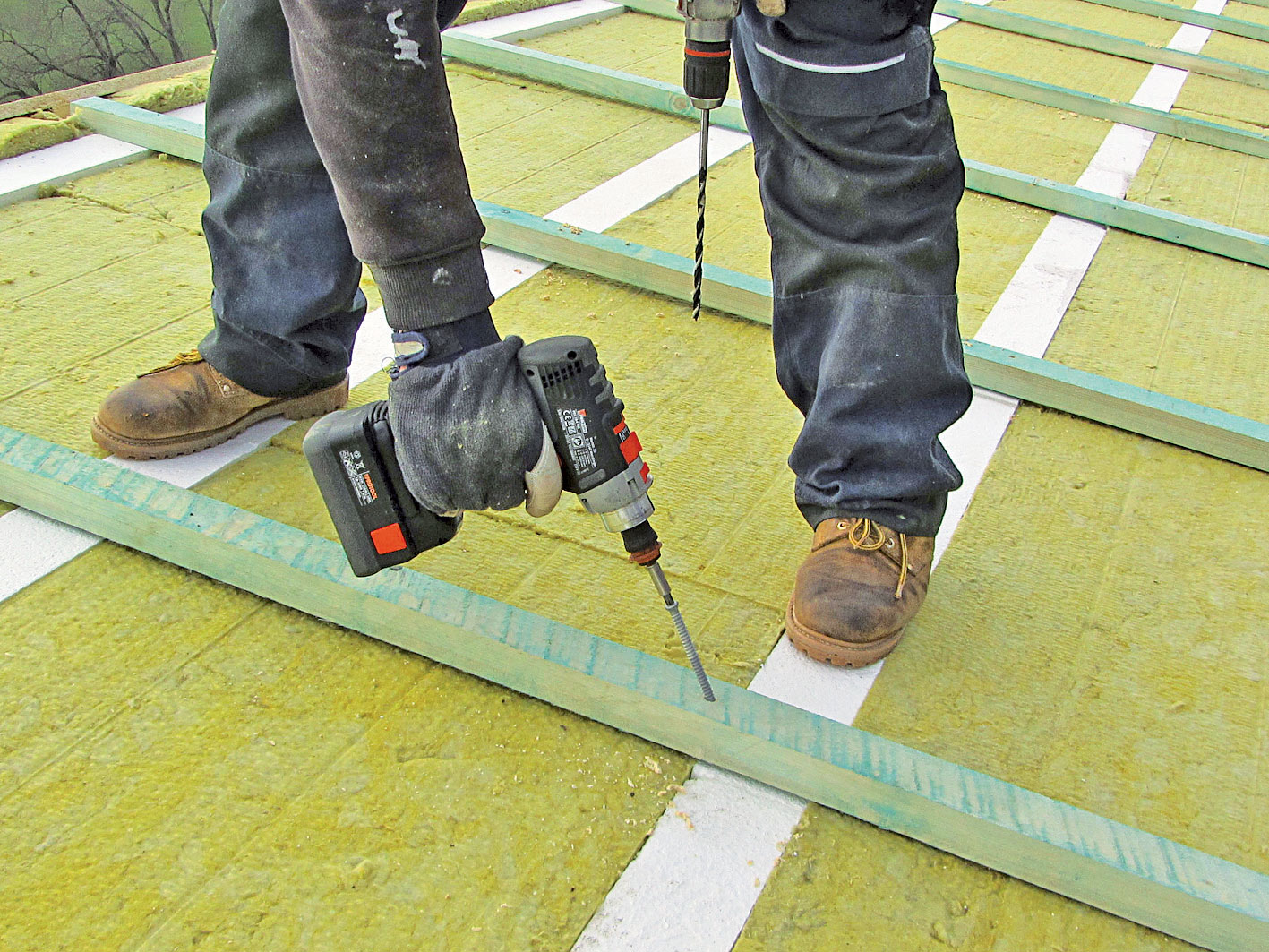

08 | Dotiahnutie skrutiek
Na sprรกvne dotiahnutie skrutiek je vhodnรฉ pouลพiลฅ ลกpeciรกlny montรกลพny nadstavec a kontralaty vopred predvล•taลฅ, priฤom priemer diery by mal byลฅ maximรกlne 6 mm. Pri doลฅahovanรญ skrutiek sa osvedฤilo podoprieลฅ kontralatu tzv. konรญฤkom.

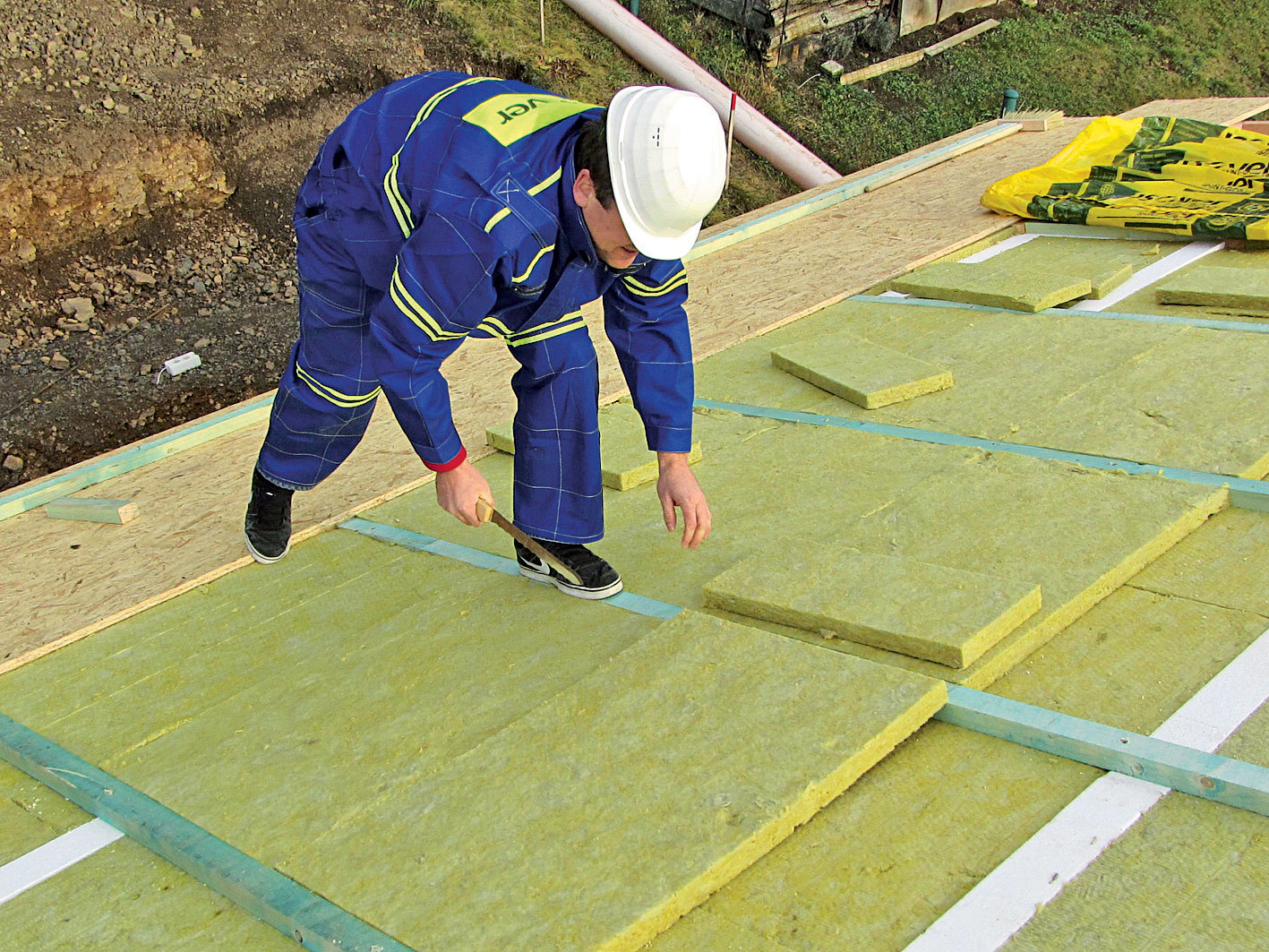

09 | Doplnkovรก izolรกcia
Priestor medzi kontralatami moลพno vyplniลฅ ฤalลกou vrstvou tepelnej izolรกcie. Tรฝm sa nielen prekryjรบ spoje, ale vylepลกรญ sa aj celkovรก tepelnรก รบฤinnosลฅ.

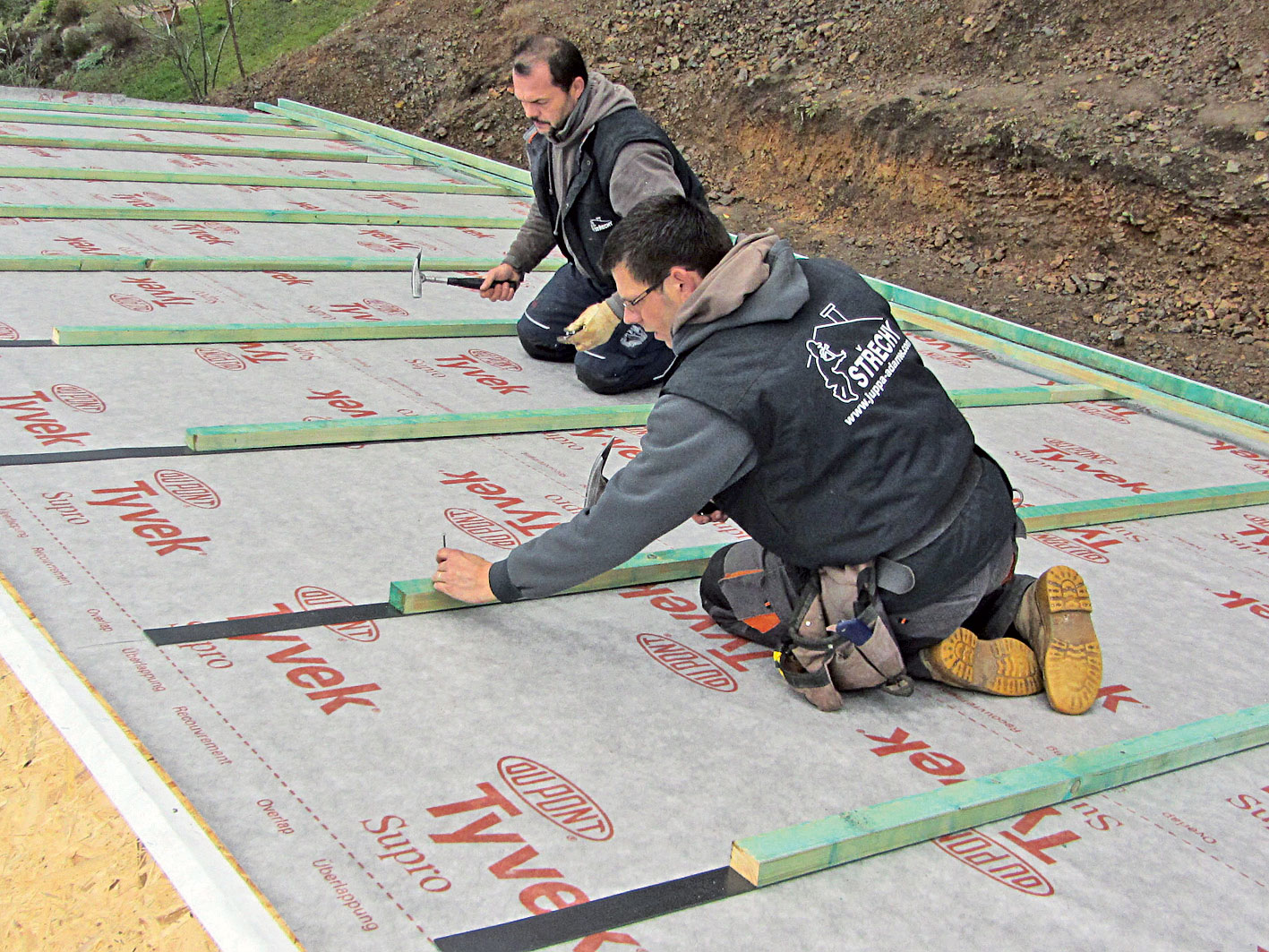

10 | Poistnรก hydroizolรกcia
Na uloลพenรบ tepelnรบ izolรกciu sa postupne uloลพรญ difรบzne otvorenรก poistnรก hydroizolรกcia. V mieste upevnenia kontralรกt sa na difรบznu fรณliu nalepia tesniace pรกsky.

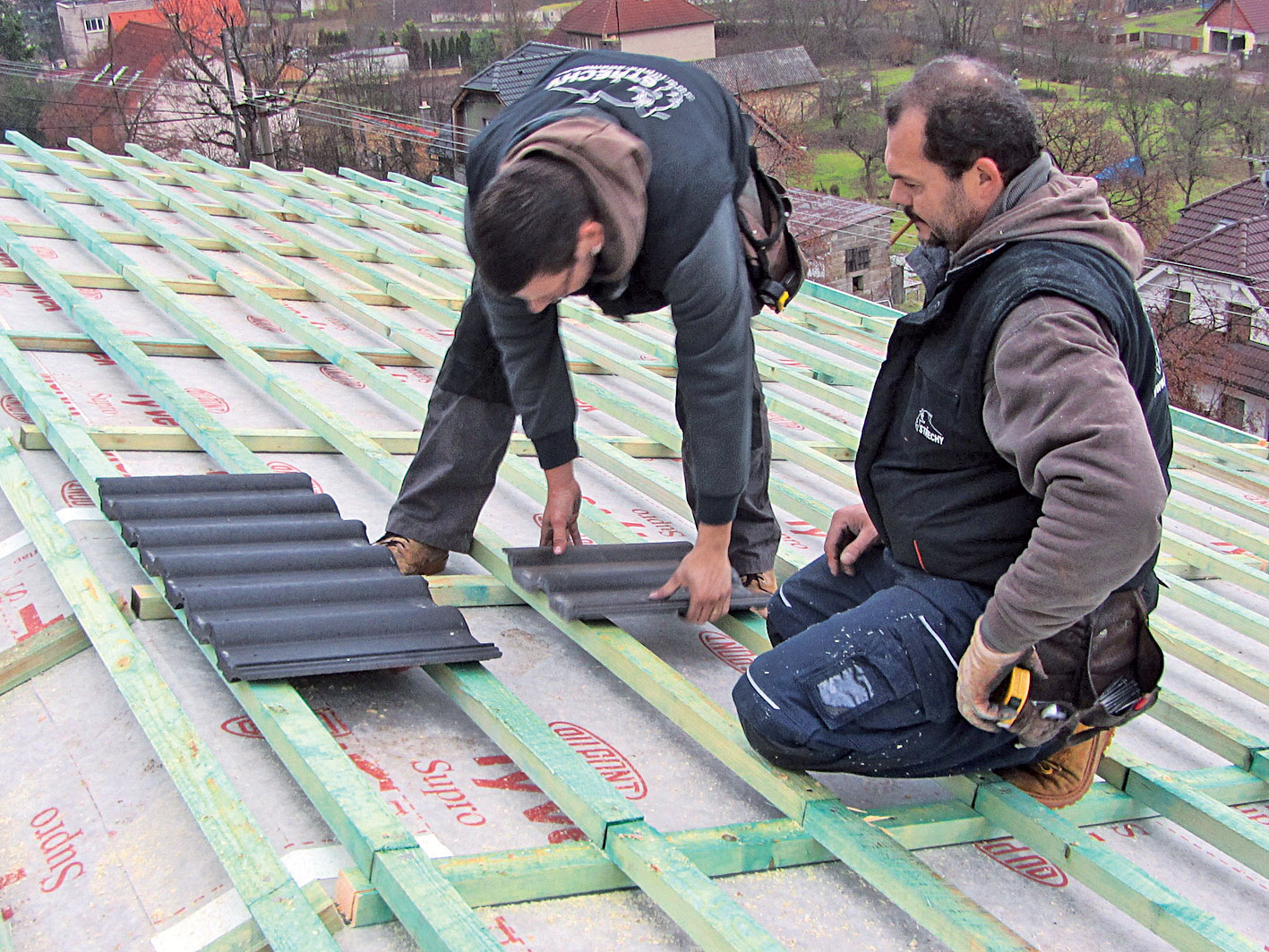

11 | Streลกnรก krytina
Po zaskrutkovanรญ vลกetkรฝch skrutiek je konลกtrukcia รบnosnรก. Na takto pripravenรบ konลกtrukciu moลพno pripevniลฅ latovanie a klรกsลฅ streลกnรบ krytinu.

ฤŒo budeme potrebovaลฅ

Parotesnรก izolรกcia
Isover Vario KM Duplex UV
hrรบbka 220 mm,
rozmery: 1 500 ร— 40 000 mm, m2    2,70 โ‚ฌ
Lepiaca pรกska
Isover Vario KB1
hrรบbka 26 mm,
rozmery: 60 ร— 40 000 mm, bm    1,14 โ‚ฌ
Montรกลพne izolaฤnรฉ hranoly
Isover TRAM MW
hrรบbka 200, 240, 280, 320 mm,
rozmery 100 ร— 1 000 a 100 ร— 1 200 mm,
ks    od 5,37 โ‚ฌ
alebo
Isoveer TRAM EPS
hrรบbka 160, 200, 240, 280, 320 mm,
rozmery 100 ร— 1 000, ks    od 1,98 โ‚ฌ
Tepelnรก izolรกcia
Isover UNI
hrรบbka 40 aลพ 200 mm,
rozmer 600 ร— 1 200 mm, m2    od 3,42 โ‚ฌ
alebo
Isover Unirol Profi
3,9 x 35 mm, spotreba 20 ks/m2,
hrรบbka 50 aลพ 180 mm,
rozmery 1 200 ร— 3 000 aลพ 9 500 mm,
m2    od 4,14 โ‚ฌ
Dvojzloลพkovรฉ skrutky
Twin UD
priemer 7 mm, dฤบลพka 400, 440,
480 a 520, balenie 50 ks    od 132,50 โ‚ฌ
Poistnรก hydroizolรกcia
Tyvek Soft Antireflex
hrรบbka 175 mm, ลกรญrka 1 500 mm, m2    1,86 โ‚ฌ
Tesniaca pรกska
Isover VARIO MultiTape SL
hrรบbka 260 mm, rozmery: 60 ร— 25 000 mm,
bm    1,26 โ‚ฌ
Nรกradie
nรดลพ na tepelnรบ izolรกciu
meter
akumulรกtorovรฝ skrutkovaฤ
nadstavec na skrutkovaฤ WTT40/D10
kladivo

Info o materiรกloch:
ยป Isover UNI โ€“ tepelno- a zvukovoizolaฤnรฉ dosky z kamennej vlny s vlรกknami hydrofobizovanรฝmi po celom povrchu, vhodnรฉ na pouลพitie ako nezaลฅaลพenรก vรฝplลˆovรก izolรกcia; sรบฤiniteฤพ tepelnej vodivosti lDโ€ฏ=โ€ฏ0,035 W/(m . K), hrรบbka 40 aลพ 200โ€ฏmm, rozmery 600 ร— 1 200 mm
ยป Isover Unirol Profi โ€“ mรคkkรฝ izolaฤnรฝ rolovanรฝ pรกs zo sklenรฝch vlรกkien s vlรกknami hydrofobizovanรฝmi po celom povrchu; vhodnรฝ na pouลพitie ako nezaลฅaลพenรก vรฝplลˆovรก izolรกcia; sรบฤiniteฤพ tepelnej vodivosti lD = 0,033 W/(m . K), hrรบbka 50โ€ฏaลพ 180โ€ฏmm, rozmery 1 200 ร— 9 500 mm (pri hrรบbke 50 mm)

TEXT + FOTO: Isover

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
