Zatepฤพovanie ลกikmรฝch striech

Partneri sekcie:

ล ikmรฉ strechy sรบ sรบฤasnรฝm trendom vo vรฝstavbe a v rekonลกtrukcii budov, ktorรฝ mรก estetickรฝ aj praktickรฝ vรฝznam. Vรฝraznรฝ nedostatok bytov si vynucuje adaptรกciu starลกรญch povalovรฝch priestorov na novรฉ byty, zรกroveลˆ sa rozลกรญrila i vรฝstavba podkrovnรฝch nadstavieb na panelovรฉ domy. Vรฝsledkom realizรกcie obytnรฉho podkrovia mรก byลฅ optimรกlna klรญma a pohoda v prostredรญ, odhluฤnenie priestorov a maximรกlna รบspora energiรญ.

Konลกtrukฤnรฉ zรกsady

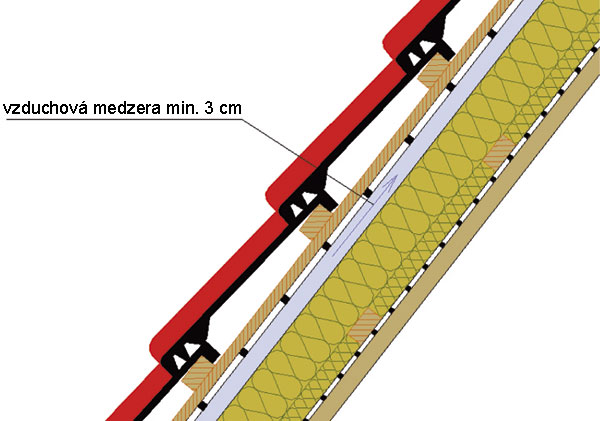

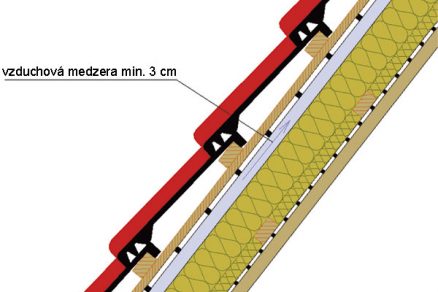

Z konลกtrukฤnรฉho, ale ani z cenovรฉho hฤพadiska nie je vhodnรฉ pouลพรญvaลฅ vรฝrobky s vรคฤลกou objemovou hmotnosลฅou, ako sa odporรบฤa. Na zatepฤพovanie ลกikmรฝch striech sa pouลพรญvajรบ najmรค dva systรฉmy: s odvetranou vzduchovou medzerou a bez vzduchovej medzery (obr. 1, obr. 2). V naลกich klimatickรฝch podmienkach sa odporรบฤajรบ odvetranรฉ strechy, lebo pri tomto systรฉme sa intenzรญvnejลกie odvetrรกva kondenzรกt vznikajรบci v streลกnom plรกลกti.

Izolรกcia sa najฤastejลกie ukladรก medzi krokvy, prรญpadne na ich vnรบtornรบ alebo vonkajลกiu stranu do pomocnรฝch roลกtov. Izolaฤnรฉ dosky moลพno jednoducho vkladaลฅ a miernym stlaฤenรญm natesno osadiลฅ medzi nosnรฉ prvky krovu alebo roลกtu. Potrebnรบ hrรบbku izolรกcie mรดลพeme vytvoriลฅ aj z viacerรฝch vrstiev s vystriedanรญm ลกkรกr na zamedzenie vzniku tepelnรฝch mostov.

Nevyhnutnou sรบฤasลฅou izolรกcie ลกikmรฝch striech sรบ parozรกbranovรฉ fรณlie. V dรดsledku fungujรบcej parozรกbrany para nemรดลพe preniknรบลฅ do konลกtrukcie, preto nemรดลพe dรดjsลฅ ku kondenzรกcii pรกr v tepelnej izolรกcii.

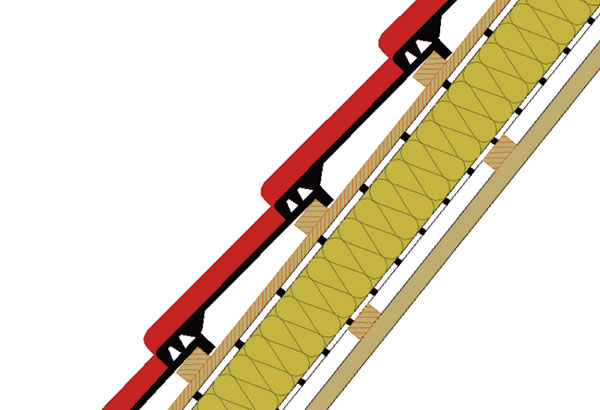

Zateplenie tepelnoizolaฤnรฝmi doskami uloลพenรฝmi medzi krokvy

Zatepฤพovanie ลกikmรฝch striech tรฝmto postupom sa robรญ tam, kde je krokva dostatoฤne vysokรก, aby izolรกcia dosiahla poลพadovanรบ hrรบbku, ale nerieลกi problematiku tepelnรฝch mostov v miestach drevenรฝch krokiev. Tepelnรฉ mosty zniลพujรบ celkovรบ hodnotu tepelnรฉho odporu konลกtrukcie a zvyลกujรบ tepelnรฉ straty. Pri tomto spรดsobe je na dosiahnutie potrebnรฉho tepelnรฉho odporu nevyhnutnรฉ vyuลพiลฅ zvรคฤลกa celรบ vรฝลกku krokiev, a potom chรฝba priestor na vytvorenie vzduchovej medzery medzi povrchom izolรกcie a poistnou hydroizolรกciou (difรบznou fรณliou). V prรญpade, ลพe nie je dostatok priestoru na vytvorenie tejto medzery a poistnรก hydroizolรกcia je priamo poloลพenรก na izolรกciu tepelnรบ, zvyลกuje sa vlhkostnรฉ namรกhanie krokiev a treba pouลพiลฅ difรบznu fรณliu, ktorรก umoลพลˆuje uloลพenie priamo na izolant (vysokodifรบzna fรณlia โ€“ membrรกna). Parozรกbranovรก fรณlia sa upevลˆuje pod tepelnรบ izolรกciu na krokvy a finรกlnou vrstvou je obklad.

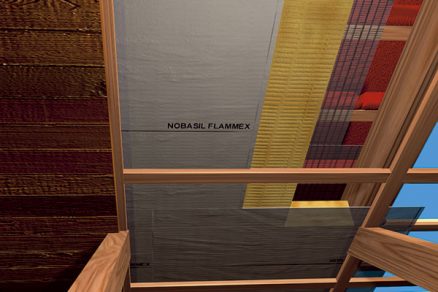

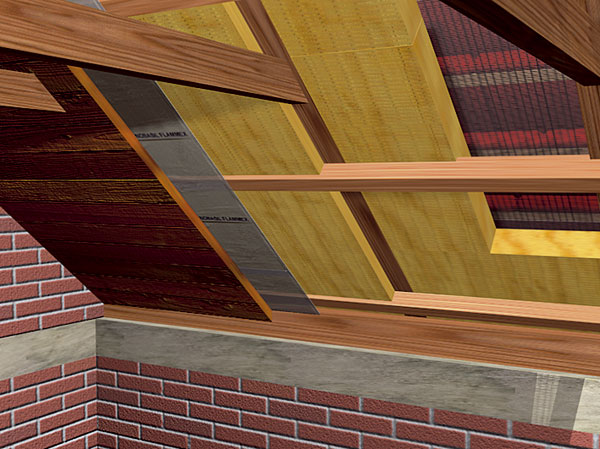

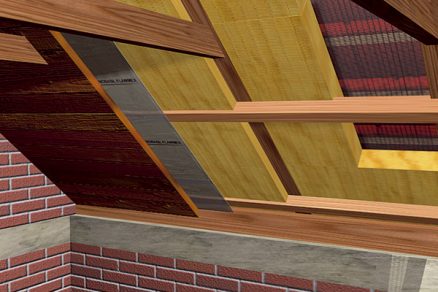

Zateplenie uloลพenรญm tepelnoizolaฤnรฝch dosiek medzi krokvy a do prรญdavnรฉho roลกtu od interiรฉru

Tento spรดsob zatepฤพovania ลกikmรฝch striech je vรฝhodnejลกรญ, rieลกi problematiku tepelnรฝch mostov v miestach krokiev aplikรกciou prรญdavnรฉho drevenรฉho alebo oceฤพovรฉho roลกtu. Drevo mรก ลกtyrikrรกt vรคฤลกiu tepelnรบ vodivosลฅ ako minerรกlno-ฤadiฤovรก vlna. Pomocou tohto systรฉmu moลพno dosiahnuลฅ potrebnรบ hodnotu tepelnรฉho odporu konลกtrukcie aj pri nedostatoฤnej vรฝลกke krokiev. Zรกroveลˆ moลพno vลพdy vytvoriลฅ vzduchovรบ medzeru medzi difรบznou fรณliou a tepelnou izolรกciou. Tรกto medzera priaznivo ovplyvnรญ aj vlhkostnรฉ zaลฅaลพenie krokiev. Tepelnรก izolรกcia sa vkladรก v prvej fรกze medzi krokvy, na ktorรฉ sa potom upevnรญ roลกt, do ktorรฉho sa vloลพรญ druhรก vrstva tepelnej izolรกcie. Nakoniec nasledujรบ parozรกbranovรก fรณlia a obklad.

Zateplenie tepelnoizolaฤnรฝmi doskami uloลพenรฝmi medzi krokvy a do prรญdavnรฉho roลกtu zo strany exteriรฉru

Pri tomto spรดsobe moลพno tepelnรบ izolรกciu uloลพiลฅ v celej hrรบbke nad krokvy alebo potrebnรบ hrรบbku vytvoriลฅ z dvoch vrstiev, a to nad krokvy a medzi ne (obr. 4). Celรก nosnรก konลกtrukcia krovu vลกak pri oboch spรดsoboch leลพรญ minimรกlne pod ฤasลฅou tepelnej izolรกcie, a preto nevznikajรบ tepelnรฉ straty cez drevenรบ konลกtrukciu a nezmenลกuje sa ani vnรบtornรฝ priestor podkrovia. ฤŽalลกรญmi vรฝhodami sรบ lepลกia zvukovรก izolรกcia, ochrana nosnej konลกtrukcie strechy pred poveternostnรฝmi vplyvmi (nosnรก konลกtrukcia krovu je celรก v interiรฉri โ€“ pri konลกtantnej teplote a vlhkosti) a ochrana pred poลพiarom.

Podkladovรบ vrstvu pod tepelnou izolรกciou tvorรญ drevenรฉ debnenie s minimรกlnou hrรบbkou 20 mm, prรญpadne OSB dosky a pod. Pri ukladanรญ izolรกcie iba nad krokvy treba pouลพiลฅ kvalitnรบ a pevnejลกiu parozรกbranu, pretoลพe pri montรกลพi sa bude po nej chodiลฅ. Potom zaฤneme s montรกลพou pomocnรฝch nosnรฝch drevenรฝch hranolov s rozmermi minimรกlne 60 x 60 mm, resp. vรฝลกka hranolov zรกvisรญ od hrรบbky izolรกcie. Do prรญdavnej konลกtrukcie vkladรกme tepelnรบ izolรกciu a na ลˆu sa pod kontralatovanie poloลพรญ vysokodifรบzna fรณlia โ€“ membrรกna. Fรณlia zabraลˆuje zateฤeniu vody do tepelnej izolรกcie a umoลพลˆuje prestup prรญpadnej vlhkosti z tepelnej izolรกcie do prevetrรกvanej medzery pod krytinou. V prรญpade pretrhnutia tejto vrstvy je nevyhnutnรฉ otvor ihneฤ zatepliลฅ vhodnou lepiacou pรกskou.

Prestup strechou (komรญn, streลกnรฉ okno, ventilรกcia) musรญ byลฅ dรดkladne utesnenรฝ v รบrovni parozรกbrany lepiacou pรกskou a v mieste difรบznej vrstvy musรญ byลฅ detail zhotovenรฝ tak, aby nemohla zatiecลฅ voda stekajรบca po poistnej hydroizolaฤnej vrstve. Streลกnรฉ okno osadzujeme na drevenรฝ rรกm, na plnรบ vรฝลกku izolรกcie. Poistnรก hydroizolaฤnรก vrstva, difรบzne otvorenรก, musรญ byลฅ vyvedenรก na rรกm okna tak, aby nedochรกdzalo k zatekaniu.

ล peciรกlne spรดsoby zateplenia

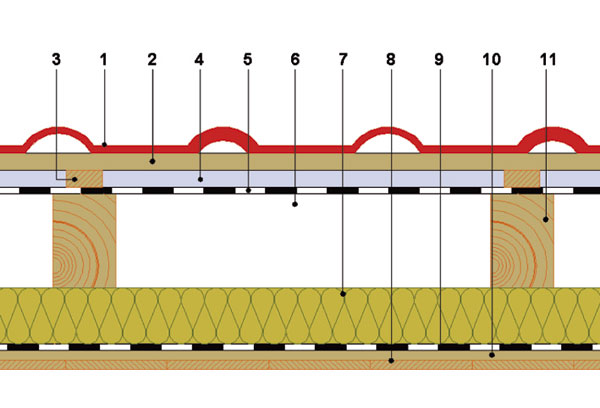

Pouลพรญvajรบ sa aj inรฉ spรดsoby zateplenia ลกikmej strechy. Napr. tepelnรก izolรกcia sa vkladรก len do roลกtu zo strany interiรฉru, priฤom priestor medzi krokvami slรบลพi iba na odvetrรกvanie (obr. 5). Tento spรดsob sa vyuลพรญva len veฤพmi ojedinele, keฤ je vรฝลกka krokiev veฤพmi malรก a priestor sa nevyuลพรญva na bรฝvanie, pretoลพe nemoลพno dosiahnuลฅ potrebnรบ hrรบbku izolรกcie.

Pri ฤalลกom spรดsobe zateplenia sa medzi krovy vkladรก tepelnรก, akustickรก a protipoลพiarna izolรกcia, ktorรก nebude mechanicky zaลฅaลพovanรก, a nad krokvy sa pouลพรญva tepelnรก izolรกcia s vyลกลกou pevnosลฅou (obr. 6). Izolรกcia nad krokvami musรญ prenรกลกaลฅ aj zaลฅaลพenie streลกnou krytinou a snehom, lebo sa nevkladรก do pomocnรฉho roลกtu, ale kotvรญ sa priamo na krokvy.

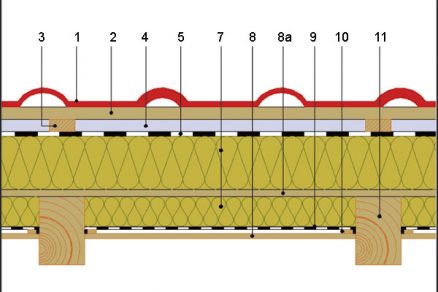

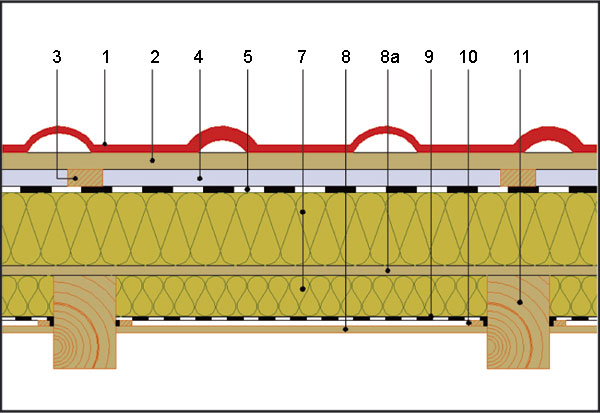

1. Streลกnรก krytina, 2. Vodorovnรฉ latovanie, 3. Kontralaty (latovanie v spรกde strechy), 4. Vonkajลกia odvetranรก vzduchovรก medzera, 5. Difรบzno โ€“ priepustnรก fรณlia, 5a. Extrรฉmne difรบzno โ€“ priepustnรก fรณlia, 6. Vnรบtornรก odvetranรก vzduchovรก medzera, 7. Tepelnรก izolรกcia , 8. Vnรบtornรฝ obklad, 8a. Vnรบtornรฝ zรกklop, 9. Parozรกbrana, 10. Nosnรฝ roลกt vnรบtornรฉho obkladu, 11. Krokva

Najฤastejลกie chyby pri realizรกcii

  • ย nesprรกvny vรฝber typu difรบznej resp. extrรฉmne difรบznej fรณlie v zรกvislosti od pouลพitej krytiny,
  • ย zรกmena difรบznej fรณlie s parozรกbranovou fรณliou resp. opaฤne,
  • ย poddimenzovanie celkovej hrรบbky tepelnej izolรกcie, ktorรก by mala byลฅ min. 200 mm,
  • ย vznik tepelnรฝch mostov v tepelnej izolรกcii pri aplikรกcii –ย  medzery, ktorรฉ odtrรกnime pri pouลพitรญ vicerรฝch vrstiev izolรกcie,
  • ย nepouลพรญvanie parozรกbranovej fรณlie,
  • ย voฤพnรฉ napojenie jednotlivรฝch pรกsov parozรกbranovej fรณlie bez prelepenia.

Ing. Karol Tuลพinskรฝ
Obrรกzky: autor

Autor je absolventom Stavebnej fakulty STU v Bratislave. Od roku 2001 pracuje v spolocnosti Izomat, a.s., Novรก Baลˆa, v sรบฤasnosti pรดsobรญ ako vedรบci odboru marketingu a aplikaciรญ vรฝrobkov.
