ลฝelezobetรณnovรฉ konลกtrukcie objektov rezidenฤnรฉho sรบboru SKY PARK

Partneri sekcie:

Vย Bratislave okolo Jurkoviฤovej teplรกrne na rohu ฤŒulenovej aย Tovรกrenskej ulice vyrastรก novรก ลกtvrลฅ. Postindustriรกlnu architektรบru nahradรญ SKY PARK od svetoznรกmej architektky Zahy Hadid, ktorรก do nรกลกho hlavnรฉho mesta prinรกลกa รบplne novรบ รบroveลˆ architektรบry obytnรฝch aย administratรญvnych objektov aย verejnรฉho priestoru sย mestskรฝm parkom sย rozlohou vรคฤลกou ako 30-tisรญc ลกtvorcovรฝch metrov. Stavba je jedineฤnรก uลพ vo fรกze realizรกcie ลพelezobetรณnovรฉho skeletu, aย to pouลพitรญm unikรกtnych systรฉmov debniacej techniky aย BOZP, ktorรฉ sa na slovenskรฝch stavbรกch pouลพili vรดbec prvรฝkrรกt.

Projekt od zaฤiatku pรบta pozornosลฅ laickej aj odbornej verejnosti, a to nielen vysokรฝm tempom vรฝstavby, ale aj pouลพitรฝmi technolรณgiami, ktorรฉ na prvรฝ pohฤพad napovedajรบ, ลพe ide o vรฝnimoฤnรฝ projekt. V sรบฤasnosti sa realizujรบ vรฝลกkovรฉ objekty veลพรญ A, B a C, z toho naลกa spoloฤnosลฅ VHS-PS, s. r. o., realizuje nosnรฝ ลพelezobetรณnovรฝ skelet veลพรญ B a C.

Navrhovanรฉ objekty sรบ pokraฤovanรญm sรบboru stavieb novรฉho mestskรฉho centra vย blรญzkosti historickรฉho jadra Bratislavy, vymedzenรฉho ulicami ฤŒulenova, Landererova, Tovรกrenskรก aย Bottova, resp. Chalupkova. Celรฝ komplex tvorรญ zmieลกanรก funkcia zahrnujรบca rezidenฤnรฉ bรฝvanie, obchody, kancelรกrie aย sluลพby.

Oลพivenรก historickรก teplรกreลˆ bude isto vyhฤพadรกvanou mestskou lokalitou, ktorรก prinesie do tejto ฤasti Bratislavy novรบ kvalitu mestskรฉho prostredia. Extenzรญvne zelenรฉ strechy pavilรณnov obฤianskej vybavenosti zdรดraznia zรกmer zladiลฅ sadovรฉ รบpravy medzi veลพami sย mestskรฝm parkom.

Objekty pozostรกvajรบ zย podzemnรฝch garรกลพรญ, vรฝลกkovรฝch budov veลพรญ aย pavilรณnov obฤianskej vybavenosti. Stavebnรฉ objekty podzemnรฝch garรกลพรญ sa skladajรบ zย dvoch podzemnรฝch podlaลพรญ, ktorรฉ zahล•ลˆajรบ aj zรกkladovรบ dosku aย pilรณtovรฉ zรกklady pod vรฝลกkovรฝmi ฤasลฅami bytovรฝch domov. ลฝelezobetรณnovรก doska spolupรดsobiaca sย pilรณtovรฝmi zรกkladmi mรก pod veลพami hrรบbku 1 700 mm.

Objekt bytovรฉho domu pozostรกva zย 31 nadzemnรฝch podlaลพรญ sย pรดdorysmi vย tvare elipsy (obr.ย 1). Nosnรบ konลกtrukciu objektu tvorรญ ลพelezobetรณnovรฝ stenovรฝ systรฉm sย rozmernรฝm jadrom vย strede pรดdorysu, ktorรฉ prechรกdza sรบvislo od zรกkladov aลพ po najvyลกลกie podlaลพie. Steny jadra sรบ hrubรฉ 200 aลพ 300 mm.

Prieฤne nosnรฉ steny dosahujรบ hrรบbku 220 aลพ 250 mm vย zรกvislosti od miery namรกhania. Stropnรฉ dosky sรบ navrhnutรฉ ako obojsmerne vystuลพenรฉ sย hrรบbkou 190 mm. Dosky sย vรคฤลกรญm namรกhanรญm dosahujรบ hrรบbky 250 aลพ 300 mm. Horizontรกlnu tuhosลฅ objektu zabezpeฤuje ลพelezobetรณnovรฉ jadro aย prieฤne steny medzi bytmi.

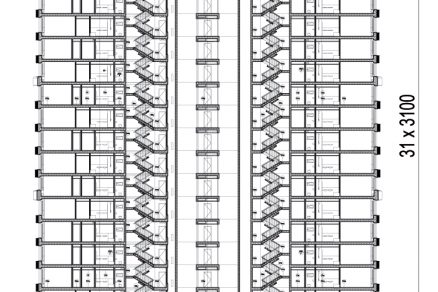

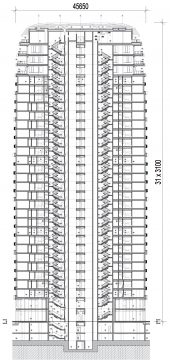

Obr. 1 Veลพa B pozdฤบลพny rez objektom veลพe
Obr. 1 Veลพa B pozdฤบลพny rez objektom veลพe |

Zaloลพenie objektov

Objekty sรบ vzhฤพadom na geologickรบ stavbu lokality, podzemnรบ vodu aย charakter nosnej konลกtrukcie zaloลพenรฉ na kombinรกcii ploลกnรฉho (zรกkladovรก doska) aย hlbinnรฉho zakladania (pilรณty). Na hฤบbkovรฉ zaloลพenie vลกetkรฝch troch veลพรญ projektu SKY PARK navrhol projektant jednotnรฝ priemer pilรณt 900 mm.

Pilรณty majรบ dฤบลพky od 21,5 do 35,0 m. Dฤบลพka armokoลกov pri CFA pilรณtach do 25,0 m je maximรกlne 14,0 m. Dlhลกie pilรณty pod veลพou Aย aย veลพou B (sย dฤบลพkou od 25,0 do 35,0 m) sรบ vystuลพenรฉ na celรบ dฤบลพku. Samotnรฉ zรกkladovรฉ dosky boli rozdelenรฉ na niekoฤพko pracovnรฝch zรกberov, priฤom zรกkladovรฉ pรคtky pod ลพeriavy predstavovali samostatnรฉ pracovnรฉ zรกbery.

Zรกkladovรก doska pod veลพou je navrhnutรก zย betรณnu sย nรญzkym hydrataฤnรฝm teplom aย mรก hrรบbku 1 700 mm (obr.ย 2). Ostatnรฉ ฤasti zรกkladovej dosky mimo objektov veลพรญ majรบ hrรบbky 650 aย 550 mm. Technologickรก prestรกvka medzi jednotlivรฝmi zรกbermi bola minimรกlne 10 dnรญ.

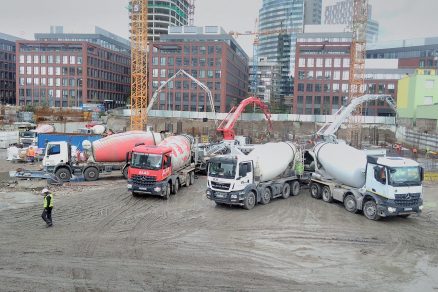

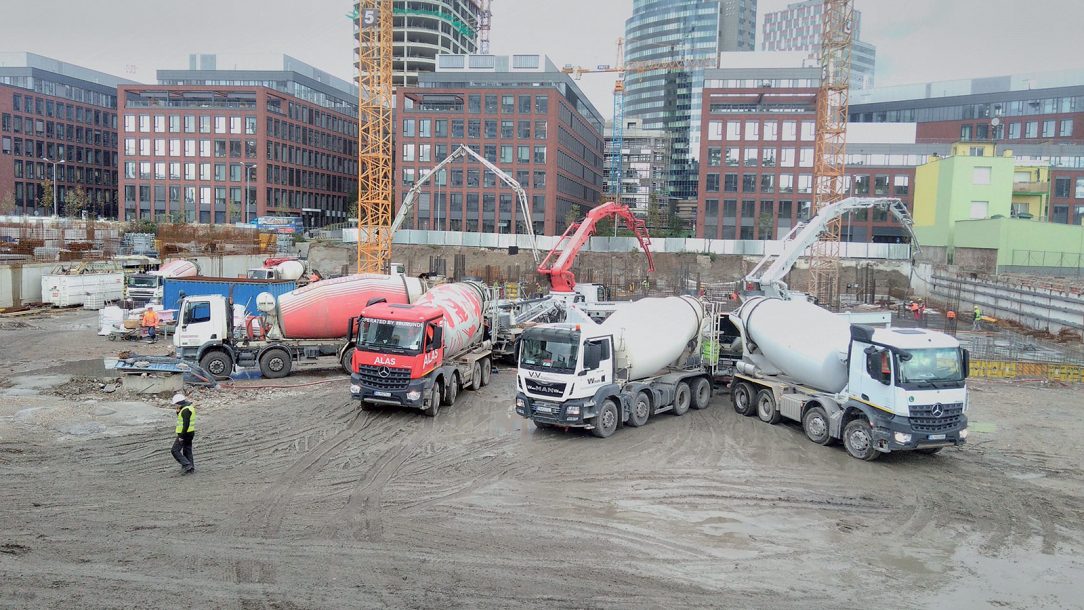

Obr. 2 Veลพa C betonรกลพ zรกberu zรกkladovej dosky
Obr. 2 Veลพa C betonรกลพ zรกberu zรกkladovej dosky |

Spodnรก stavba

Objekt podzemnej garรกลพe pozostรกva zย dvoch podzemnรฝch podlaลพรญ. Nosnรบ konลกtrukciu tvorรญ kombinovanรฝ ลพelezobetรณnovรฝ stฤบpovo-stenovรฝ nosnรฝ systรฉm sย bezprievlakovรฝmi stropnรฝmi doskami so zรกkladnรฝm modulovรฝm rastrom 7,5 ร— 8,0 m.

Vย miestach, kde sรบ nad podzemnou garรกลพou nadzemnรฉ objekty, je zvislรฝ nosnรฝ systรฉm lokรกlne upravenรฝ tak, aby bol priebeลพnรฝ aลพ po strechu nadzemnรฝch objektov, ฤรญm sa zabezpeฤรญ plynulรฝ prenos zaลฅaลพenia od hornej stavby do zรกkladov. Objekty podzemnรฝch garรกลพรญ tvoria jeden dilataฤnรฝ celok, pre kaลพdรบ veลพu samostatne.

Po obvode podzemnej garรกลพe je zrealizovanรก monolitickรก ลพelezobetรณnovรก stena sย hrรบbkou 250 mm. Vnรบtornรฉ nosnรฉ steny aย steny schodiskovรฝch jadier sรบ takisto monolitickรฉ ลพelezobetรณnovรฉ, sย hrรบbkou 250ย mm. Steny pod vรฝลกkovou ฤasลฅou napojenรฉ na stredovรฉ jadro vรฝznamne spolupรดsobia so zรกkladovou doskou, t. j. ich namรกhanie je vรฝrazne ovplyvnenรฉ nerovnomernรฝm sadanรญm zรกkladovej dosky. Ich hrรบbka je preto 300 aลพ 500 mm.

Stฤบpy podzemnej garรกลพe majรบ obdฤบลพnikovรฝ prierez sย rozmermi 300 ร— 800 mm, resp. 300 ร— 1 000 mm. Pod vรฝลกkovou ฤasลฅou majรบ stฤบpy kruhovรฝ prierez sย priemerom 900 mm. Vย 1.ย PP sรบ stฤบpy pod doskou rozลกรญrenรฉ na 500ย mm doplnenรญm krรกtkych konzol sย vyloลพenรญm 100 mm zย oboch strรกn na vรฝลกke 200 mm, ฤรญm sa vytvรกra ฤalลกรญ stupeลˆ hlavice dosky na znรญลพenie jej namรกhania na pretlaฤenie.

Stropnรก doska nad 2. PP je navrhnutรก ako bodovo podopretรก, monolitickรก ลพelezobetรณnovรก, sย hrรบbkou 220 mm, sย hlavicami sย celkovou hrรบbkou 300 mm vย miestach najvรคฤลกieho namรกhania vย okolรญ stฤบpov. Vย miestach zvรฝลกenรฉho namรกhania od zemnรฉho nรกsypu je navrhnutรก stropnรก doska sย hrรบbkou 300 aลพ 400 mm.

Stropnรก doska nad 1. PP je navrhnutรก ako bodovo podopretรก, monolitickรก ลพelezobetรณnovรก, sย hrรบbkou 400 mm, sย hlavicami sย celkovou hrรบbkou 500 aลพ 700 mm vย miestach najvรคฤลกieho namรกhania vย okolรญ stฤบpov. Hrรบbka hlavรญc sa menรญ vย zรกvislosti od veฤพkosti zaลฅaลพenia od zemnรฉho nรกsypu vegetaฤnej strechy. Stropnรก doska mรก viac vรฝลกkovรฝch รบrovnรญ so ลกikmรฝmi ฤasลฅami, t. j. so spรกdovanรฝm hornรฝm aย spodnรฝm povrchom.

Vย miestach najvรคฤลกรญch vรฝลกok zemnรฉho nรกsypu za SO B 003 Pavilรณn obฤianskej vybavenosti ฤ. 2 je stropnรก doska odstupลˆovanรก na znรญลพenie objemu nรกsypu. Pre nรกjazdovรฉ rampy podzemnรฝch garรกลพรญ sa zrealizovala monolitickรก ลพelezobetรณnovรก doska sย hrรบbkou 250 mm.

Obr. 1 Veลพa B pozdฤบลพny rez objektom veลพe
Obr. 2 Veลพa C betonรกลพ zรกberu zรกkladovej dosky
Obr. 3 Veลพa B grafickรฉ znรกzornenie priebehu hydrataฤnรฉho tepla v zรกkladovej doske
Obr. 4 Veลพa B a C nasadenie veternรฝch ลกtรญtov

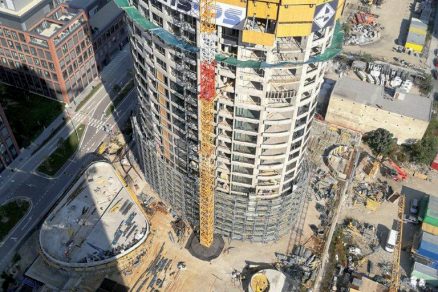

Obr. 5 Veลพa C realizรกcia stropu

Vrchnรก stavba

Objekt bytovรฉho domu pozostรกva zย 31 nadzemnรฝch podlaลพรญ sย pรดdorysmi vย tvare elipsy, ktorรฉ sa od prรญzemia plynulo rozลกirujรบ vย prieฤnom aย pozdฤบลพnom smere do stredu vรฝลกky budovy aย nรกsledne sa aลพ po strechu rovnako zuลพujรบ. Nosnรบ konลกtrukciu objektu tvorรญ monolitickรฝ ลพelezobetรณnovรฝ stenovรฝ nosnรฝ systรฉm sย mohutnรฝm jadrom vย strede pรดdorysu, na ktorรฉ sa napรกjajรบ prieฤne ลพelezobetรณnovรฉ steny medzi bytmi.

Na 1. aย 2. NP sรบ prieฤne steny vyลกลกรญch podlaลพรญ podopieranรฉ stฤบpmi. Stredovรฉ stuลพujรบce jadro prechรกdza od zรกkladov sรบvislo aลพ po najvyลกลกie podlaลพie. Obvodovรฉ ลพelezobetรณnovรฉ steny sรบ vย tvare hranatรฉho polygรณnu, ktorรฝ je vpรญsanรฝ do tvaru elipsy.

Jadro pozostรกva zo stien sย hrรบbkou 200 aลพ 300 mm vย zรกvislosti od miery namรกhania. Prieฤne nosnรฉ steny sย hrรบbkou 220 aลพ 300 mm na 3. aลพ 30. NP tvoria zรกroveลˆ deliace steny medzi bytmi. Hrรบbky aย pevnostnรฉ triedy betรณnu stien jadra sรบ po vรฝลกke odstupลˆovanรฉ, t. j. hrรบbka stien, ako aj pevnostnรก trieda betรณnu stien sa po vรฝลกke postupne zniลพujรบ.

Na 3. NP je hrรบbka tรฝchto stien lokรกlne zvรคฤลกenรก na 500 mm zย dรดvodu spoฤพahlivรฉho prenosu zaลฅaลพenia na stฤบpy vย parteri. Pri obvodovรฝch ลพelezobetรณnovรฝch stenรกch sa navrhujรบ hrรบbky 220 aลพ 250 mm, spolu sย parapetmi okien vytvรกrajรบ samonosnรฝ roลกt zavesenรฝ na koncoch prieฤnych stien medzi bytmi.

Prieฤne nosnรฉ steny sa od 25. po 30. NP postupne skracujรบ. Obvodovรฉ steny tรฝchto podlaลพรญ ustupujรบ plynulo smerom dovnรบtra pรดdorysu, ฤรญm vznikรก lokรกlne veฤพkรฉ ลกmykovรฉ namรกhanie stropnรฝch dosiek. Na 31. NP sa nachรกdza strojovลˆa vzduchotechniky. Obvodovรฉ steny podlaลพia sรบ preto plnรฉ ลพelezobetรณnovรฉ sย hrรบbkou 150 mm.

Stฤบpy na 1. aย 2. NP podopierajรบce prieฤne ลพelezobetรณnovรฉ steny vyลกลกรญch podlaลพรญ majรบ kruhovรฝ prierez sย priemerom 900 mm. Stฤบpy sรบvisle prechรกdzajรบ cez podzemnรฉ podlaลพia aลพ po zรกklady. Stropnรก doska nad 1. NP je bodovo podopretรก, monolitickรก ลพelezobetรณnovรก, sย hrรบbkou 200 mm, sย hlavicami sย celkovou hrรบbkou 340 aลพ 400 mm vย miestach najvรคฤลกieho namรกhania vย okolรญ stฤบpov.

Stropnรก doska nad 2. NP sย hrรบbkou 250 mm je pod odvodovรฝmi stenami zosilnenรก pรกsovรฝmi nosnรญkmi sย hrรบbkou 390 mm, ktorรฉ redukujรบ namรกhanie stropnรฝch dosiek vyลกลกรญch podlaลพรญ vย miestach napojenia lodลพiรญ izolaฤnรฝmi prvkami.

Stropnรฉ dosky 2. aลพ 31. NP sรบ navrhnutรฉ ako obojsmerne nosnรฉ monolitickรฉ ลพelezobetรณnovรฉ, sย hrรบbkou 190 mm pri typickรฝch podlaลพiach (tzn. nad 4. aลพ 26. NP) aย 250 aลพ 300 mm pri stropnรฝch doskรกch nad 2., 3., 27. aลพ 31. NP.

Stropnรฉ dosky lodลพiรญ na typickรฝch podlaลพiach (nad 4. aลพ 26. NP) sรบ navrhnutรฉ sย hrรบbkou 160 mm, na zvyลกnรฝch podlaลพiach sรบ navrhnutรฉ sย hrรบbkou 200 mm. Stropnรก dosยญka balkรณnov nad 28. aย 29. NP je navrhnutรก sย hrรบbkou 200 mm sย okrajovรฝm nosnรญkom sย hrรบbkou 300 mm. Vลกetky lodลพie aย balkรณny majรบ ลพelezobetรณnovรบ parapetnรบ stienku sย hrรบbkou 150 mm.

Dosky balkรณnov aย lodลพiรญ sรบ na stropnรฉ dosky napojenรฉ pomocou izolaฤnรฝch prvkov na preruลกenie tepelnรฝch mostov (โ€žisonosnรญkovโ€œ). Dosky lodลพiรญ tvoria neoddeliteฤพnรบ integrรกlnu sรบฤasลฅ stropnรฝch dosiek, pretoลพe prispievajรบ kย spolupรดsobeniu stropnรฝch dosiek sย obvodovรฝmi ลพelezobetรณnovรฝmi stenami zavesenรฝmi do prieฤnych ลฝB stien.

Technolรณgia vรฝstavby

Na vรฝstavbu oboch veลพรญ sa (vย rรกmci kaลพdej veลพe) navrhli dva ลพeriavy. Sรบ zaloลพenรฉ na zรกkladovรฝch kotvรกch, priฤom konลกtrukcie zรกkladov tvoria sรบฤasลฅ zรกkladovรฝch konลกtrukciรญ veลพรญ. ลฝeriavy bolo vzhฤพadom na ich vรฝลกku nevyhnutnรฉ niekoฤพkokrรกt kotviลฅ do objektov veลพรญ. Najvyลกลกรญ zo ลพeriavov, LIEBHERR 112 EC-H, dosahoval pri maximรกlnom vyลกplhanรญ vรฝลกku รบctyhodnรฝch 130,5 m pod hรกkom.

Ako voฤพne stojaci ลพeriav bez nutnosti kotvenia dosahoval rovnako รบctyhodnรบ vรฝลกku โ€“ aลพ 95,5 m pod hรกkom. Na optimรกlne vyuลพitie ลพeriavov pri objektoch veลพรญ boli nasadenรฉ eลกte dva menลกie ลพeriavy typu LIEBHERR 71 EC-B, ktorรฉ poslรบลพili pri vรฝstavbe ฤastรญ podzemnรฝch garรกลพรญ aย neskรดr sa vyuลพรญvali na zรกsobovanie stavby. Spolu tak bolo na stavbe nasadenรฝch ลกesลฅ ลพeriavov.

Na zabezpeฤenie vertikรกlnej dopravy betรณnovej zmesi na miesto uloลพenia sa vย prvej fรกze vรฝstavby vyuลพรญvali betonรกrske koลกe aย mobilnรฉ ฤerpadlรก betรณnu. Technolรณgia transportu aย ukladania betรณnu sa pri jednotlivรฝch veลพiach mierne odliลกuje. Na veลพi B sa ako koncovรฉ zariadenie pouลพil hydraulickรฝ vรฝloลพnรญk PUTZMEISTER MXR 32-4 T.

Po zrealizovanรญ stropu nad 3. NP bolo moลพnรฉ osadiลฅ veลพu vรฝloลพnรญka. Tรก sa osadila priamo na systรฉmovรฝch rรกmoch na stropnรฝch doskรกch. Vรฝloลพnรญk bol umiestnenรฝ tak, aby jeho 32-metrovรฉ rameno obsiahlo celรฝ pรดdorys objektu realizovanej veลพe B.

Stรบpaฤka transportnรฉho oceฤพovรฉho potrubia DN 125 viedla vย schodiskovej ลกachte, kde sa vyuลพili priestupy na budรบci rozvod poลพiarnej vody. Celkovรก maximรกlna dฤบลพka transportnรฉho potrubia vrรกtane vรฝloลพnรญka predstavovala 150 m, zย toho viac ako 100ย m tvorila zvislรก vetva.

Samotnรฉ ฤerpanie bolo zabezpeฤenรฉ pomocou mobilnรฉho ฤerpadla PUTZMEISTER SANIMOB BSF 1409 S, ktorรฉ muselo byลฅ na potreby tejto stavby upravenรฉ tak, aby bolo moลพnรฉ zapojiลฅ hydraulickรบ klapku. Na veลพi C sa ako koncovรฉ zariadenie vyuลพรญva mechanickรฝ stacionรกrny vรฝloลพnรญk PUTZMEISTER RV 13. Pozรญcia stรบpaฤky transยญportnรฉho potrubia, ako aj spรดsob ฤerpania kopรญrujรบ technolรณgiu pouลพitรบ na veลพi B.

Pri oboch veลพiach sa pouลพilo systรฉmovรฉ debnenie od spoloฤnosti DOKA. Na realizรกciu zรกkladovej dosky aย dojazdu jadra sa pouลพilo debnenie Frami Xlife sย vรฝลกkou 0,9 aลพ 1,5 m. Zvislรฉ ลพelezobetรณnovรฉ konลกtrukcie aj sย jadrom sa zhotovujรบ pomocou dvoch druhov veฤพkoploลกnรฉho debnenia Framax Xlife aย Framax Xlife plus.

Framax Xlife plus predstavuje inovรกciu rรกmovรฉho debnenia, prvรฝkrรกt nasadenรบ aj na stavbe na Slovensku. Inovรกcia spoฤรญva vย jednostranne ovlรกdateฤพnej kotve. Vyuลพitie tejto vlastnosti, ako aj veฤพkorozmerovรฝch panelov 2,7 ร— 3,3 m prinieslo รบsporu ฤasu pri debniacich aย oddebลˆovacรญch prรกcach. Vฤaka kรณnickรฉmu tvaru kotvy sa nevyลพaduje spotrebnรฝ materiรกl, priฤom tesnosลฅ kotvy zaisลฅuje presnรฝ aย tesnรฝ styk kotvy aย lรดลพka.

Na stฤบpovรฉ konลกtrukcie pravouhlรฝch tvarov sa nasadili univerzรกlne panely rรกmovรฉho debnenia Framax Xlife. Na kruhovรฉ stฤบpy sย priemerom 900 mm sa nasadil kruhovรฝ stฤบpovรฝ systรฉm RS. Vรคฤลกina stropov sa realizuje pomocou stropnรฉho debnenia Dokaflex. Pri stropoch sย vรคฤลกรญmi vรฝลกkami sa nasadil podpernรฝ systรฉm Staxo 40.

Pri betonรกrskych prรกcach sa kladie mimoriadny dรดraz na oลกetrovanie betรณnu. Veฤพkรบ pozornosลฅ si vyลพadovali najmรค masรญvne konลกtrukcie zรกkladovรฝch dosiek. Sรบฤasลฅou poลพiadaviek projektu bolo priebeลพnรฉ sledovanie teploty tuhnรบceho betรณnu zรกkladovej dosky po vรฝลกke prierezu. Meranie vรฝvinu tepla zย hydratรกcie vย zรกkladovej doske sa realizovalo na troch zรกberoch zรกkladovej dosky pod objektom B, aย to na B4, B5 aย B6.

Miesto osadenia sa urฤilo sย ohฤพadom na poลพiadavku jednorozmernรฉho tepelnรฉho toku medzi spodnรฝm aย hornรฝm povrchom dosky. Tรฝmto sa zaruฤilo zaznamenanie najvรคฤลกรญch, aย teda najnepriaznivejลกรญch teplotnรฝch gradientov (obr.ย 3).

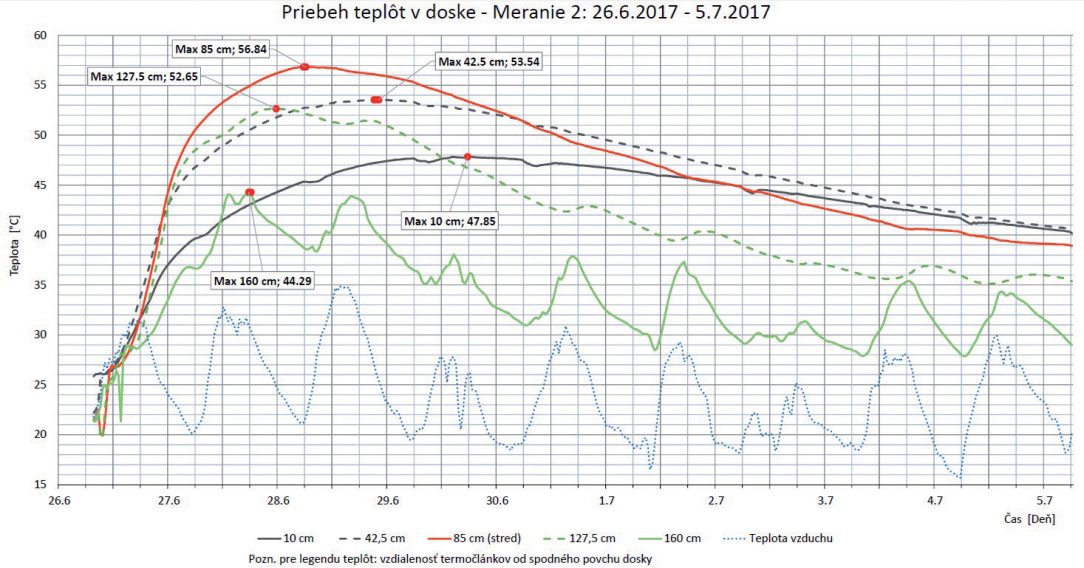

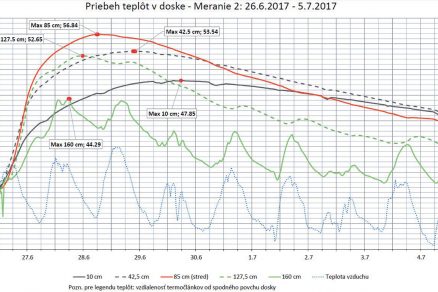

Obr. 3 Veลพa B grafickรฉ znรกzornenie priebehu hydrataฤnรฉho tepla v zรกkladovej doske
Obr. 3 Veลพa B grafickรฉ znรกzornenie priebehu hydrataฤnรฉho tepla v zรกkladovej doske |

Sledovanie teploty sa tak realizovalo vย รบrovni krytia vรฝstuลพe pri hornom aย spodnom povrchu aย vย ลกtvrtinรกch vรฝลกky, teda po vรฝลกke dosky vย tรฝchto vzdialenostiach od hornej hrany podkladovรฉho betรณnu:

  • 100 mm: โ€žspodnรฝ povrchโ€œ,
  • 425 mm, 850 m: โ€žjadroโ€œ,
  • 1 275 mm, 1 600 mm: โ€žhornรฝ povrchโ€œ.

Pรดdorysne boli termoฤlรกnky osadenรฉ vo vzdialenosti pribliลพne 4 aลพ 5 m od okrajov zรกberu. Termoฤlรกnky boli osadenรฉ na betonรกrskej vรฝstuลพi. Typickรฉ podlaลพia veลพรญ sa realizujรบ vย 12-dลˆovom takte, ktorรฝ je nevyhnutnรฉ dodrลพiavaลฅ, aby bolo moลพnรฉ splniลฅ zmluvnรฝ termรญn ukonฤenia aย lehotu vรฝstavby. Zย toho vyplรฝva aj dรดraz na technologickรบ disciplรญnu aย kvalitnรบ organizรกciu prรกc.

Vzhฤพadom na potrebu dodrลพiavaลฅ tento harmonogram sย minimรกlnymi odchรฝlkami bude nevyhnutnรฉ pristรบpiลฅ vย zime kย zimnรฝm opatreniam. Jednou zย priorรญt na kaลพdej stavbe je bezpochyby zabezpeฤenie BOZP. Vย tejto sรบvislosti sa na stavbe na Slovensku pouลพil prvรฝkrรกt veternรฝ ลกtรญt Xclimb 60 od spoloฤnosti Doka (obr.ย 4), ktorรฝ tvoril charakteristickรบ aย neprehliadnuteฤพnรบ ฤrtu objektov vo vรฝstavbe.

Vฤaka tomuto systรฉmu, ktorรฝ bol nasadenรฝ od 5. NP, sรบ vลกetky stavebnรฉ prรกce na objekte bezpeฤnรฉ aย pracovnรญci sรบ na vรฝลกkovej budove lepลกie chrรกnenรญ pred poveternostnรฝmi vplyvmi, ako aj proti ich prepadnutiu, resp. prepadnutiu predmetov.

Ochrannรฝ ลกtรญt predstavuje hydraulickรฝ ลกplhajรบci systรฉm, ktorรฝ vedie trvalo po stavebnom objekte, ฤo umoลพnilo jeho pouลพitie nezรกvisle od ลพeriavov. Vysokรบ bezpeฤnosลฅ na stavbe dopฤบลˆali aj systรฉmovรฉ schodiskovรฉ veลพe, teleskopickรฉ ลกachtovรฉ nosnรญky vo vรฝลฅahovรฝch jadrรกch, ochrannรฉ obvodovรฉ siete aย inรฉ systรฉmovรฉ bezpeฤnostnรฉ prvky.

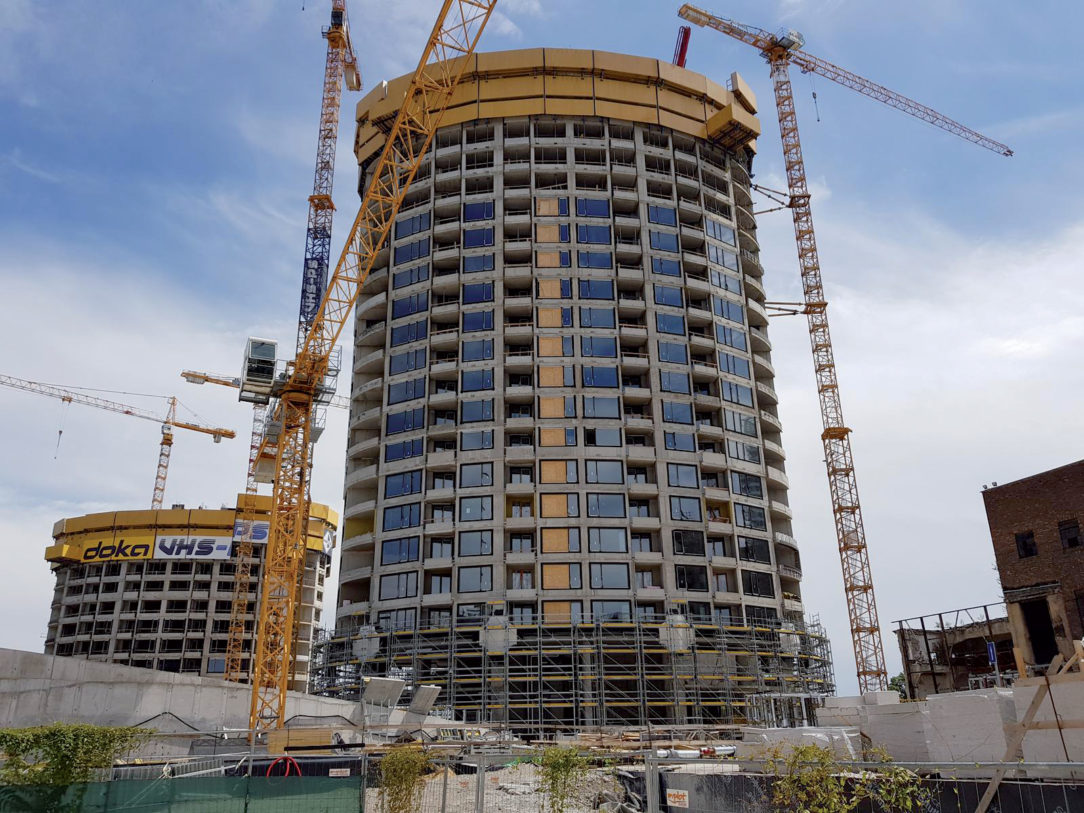

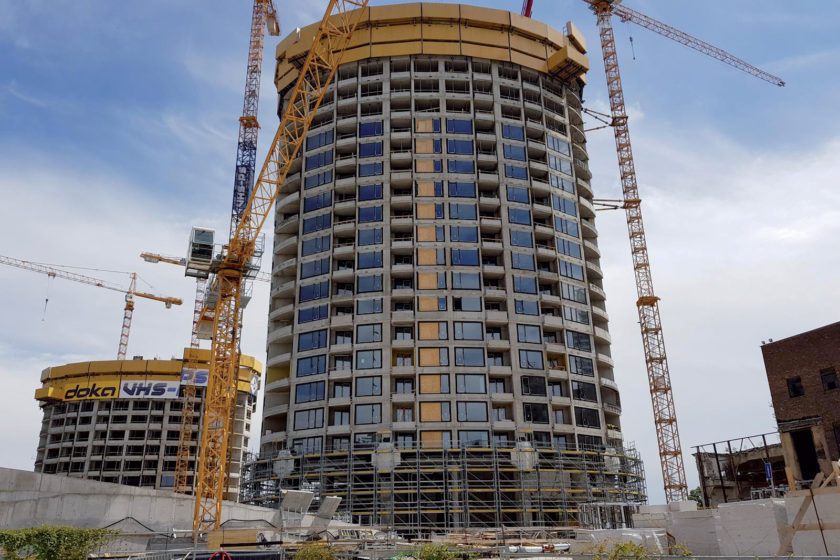

Obr. 4 Veลพa B a C nasadenie veternรฝch ลกtรญtov
Obr. 4 Veลพa B a C nasadenie veternรฝch ลกtรญtov |

Vรฝnimoฤnรฝ projekt โ€“ vรฝnimoฤnรฉ technolรณgie

Centrum Bratislavy dostรกva novรบ tvรกr vย podobe ikonickej architektรบry od svetoznรกmej architektky Zahy Hadid aj vฤaka naลกej spoloฤnosti, ktorรก realizuje nosnรฝ skelet dvoch zย troch veลพรญ rezidenฤnรฉho projektu SKY PARK. Vรฝnimoฤnosลฅ projektu podnietila nasadenie aย vyuลพitie najnovลกรญch technolรณgiรญ vย oblasti debniacich aย ลกplhacรญch systรฉmov, ako aj transportu ฤerstvรฉho betรณnu.

Nasadenie modernรฝch technolรณgiรญ spolu sย profesionรกlnym riadenรญm stavby naลกimi technikmi vedie kย rรฝchlemu aย spoฤพahlivรฉmu realizovaniu stavby, aย to vย zmluvnรฝch termรญnoch aย pri dodrลพanรญ vysokej kvality diela.

Text: Ing. Vratko ลฝilla
Foto: VHS-PS, s. r. o.

Vratko ลฝilla je projektovรฝ manaลพรฉr vย spoloฤnosti
VHS-PS, s. r. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Inลพinierske stavby 6/2018.
