Zhotovenie samonosnej základovej dosky (pracovný postup)
Základová doska predstavuje oceľovobetónovú dosku s hrúbkou niekoľko desiatok centimetrov. Používa sa najmä vtedy, ak je základová pôda menej únosná (okolo 0,1 až 0,15 MPa) alebo sa pod ňou nachádza spodná tlaková voda.

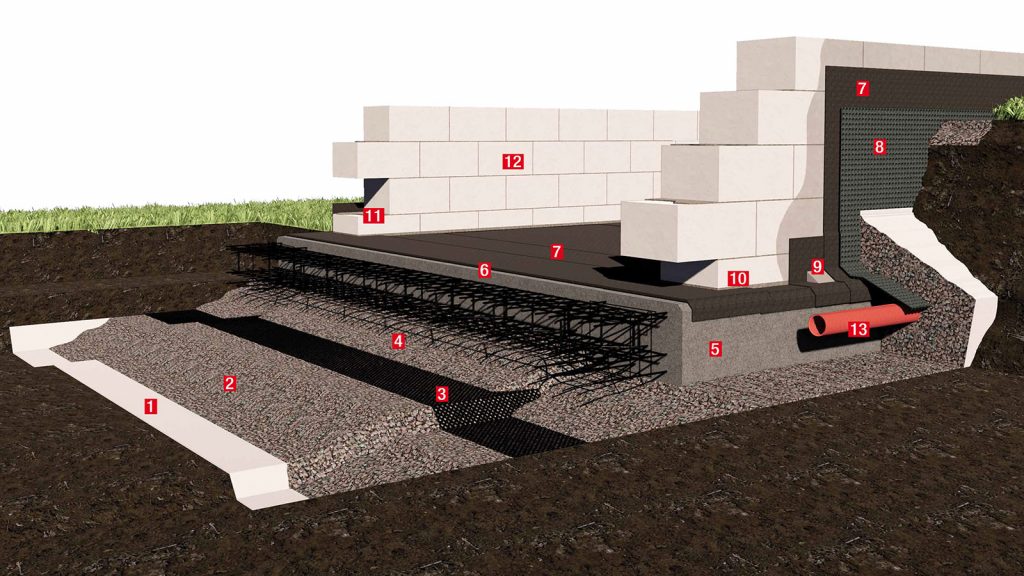

- Tkaná geotextília Geolon PP
- kameň, frakcia 0/63, hrúbka 200 mm
- geomreža Gunnex EDILGRID
- kameň, frakcia 0/63, hrúbka 200 mm + kameň, frakcia 0/8, hrúbka 50 mm
- základová doska – betón triedy min. C 25/30, vystužená kari sieťou 150 × 150 × 8 mm a 100 × 100 × 8 mm s dištančnými pásmi TEBAU
- penetračný náter Siplast Primer® Speed SBS
- asfaltový hydroizolačný pás Icopal Fundament 4.0 Speed Profile SBS
- ochranná fólia hydroizolácie – nopová fólia Gunnex NOPPEX DUO
- gabion (spádový maltový klin)
- Ytong zakladacia malta, tepelnoizolačná
- pórobetónové zakladacie tvárnice YTONG START, hrúbka 375 mm
- pórobetónové presné tvárnice YTONG Statik Plus, hrúbka 375 mm + Ytong lepiaca malta
- drenáž: drenážna rúra Rehau v štrkovom lôžku obalenom netkanou geotextíliou Gunnex TESSILDRAIN
Čo budete potrebovať
- Uzemňovacia pásovina FeZn: rozmer: 30 × 4 mm, balík 25 m 35,57 €
- Tkaná geotextília: Geolon PP
- Drvené kamenivo: frakcia 0/63 mm, t 9,84 €, frakcia 0/8 mm, t 20,40 €
- Ohybná tkaná geomreža: Gunnex Edilgrid
- Sieť kari: veľkosť oka 150 × 150 × 8 mm a 100 × 100 × 8 mm
- Dištančné pásy
- Betón: trieda min. C 25/30
- Náradie a pomôcky: vibračná doska, debniace prvky, dištančné prvky, viazač výstuže, ponorný vibrátor.

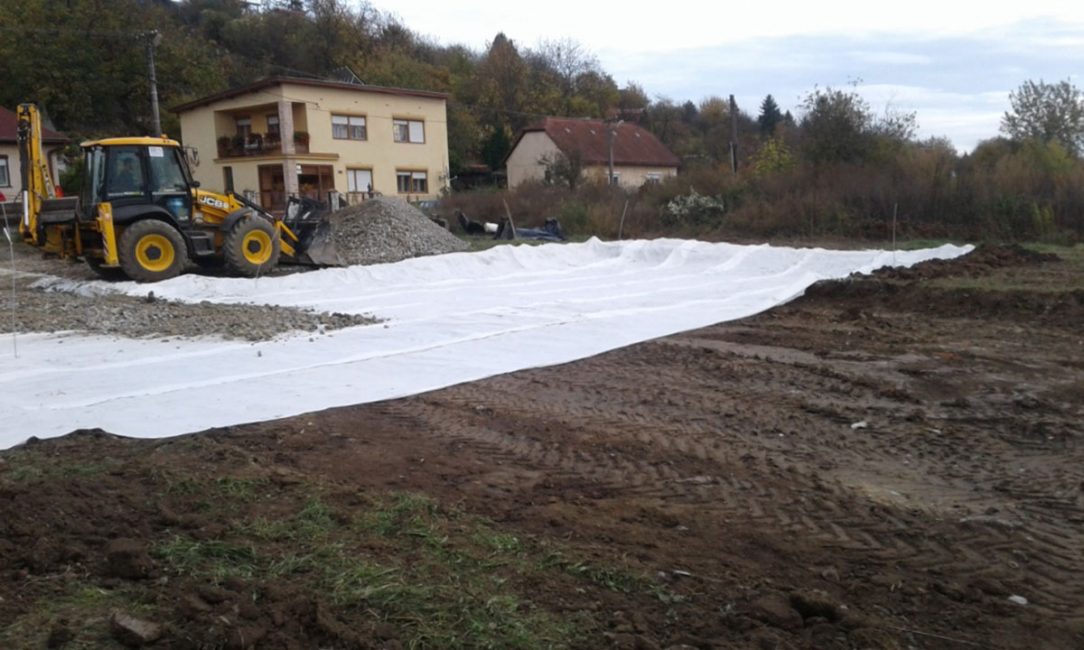

Krok 1: Geotextília a prvá vrstva kameniva
Na upravený terén sa po uložení uzemňovacej pásoviny, vývodov guľatiny na bleskozvod a do rozvodnej skrine uloží geotextília s presahom približne 500 mm (tak, aby vytvárala na okrajoch vaničku), na ktorú sa navezie vrstva drveného kameniva s frakciou 0/63 mm v hrúbke 200 mm, ktorá sa zhutní 250 kg vibračnou doskou.

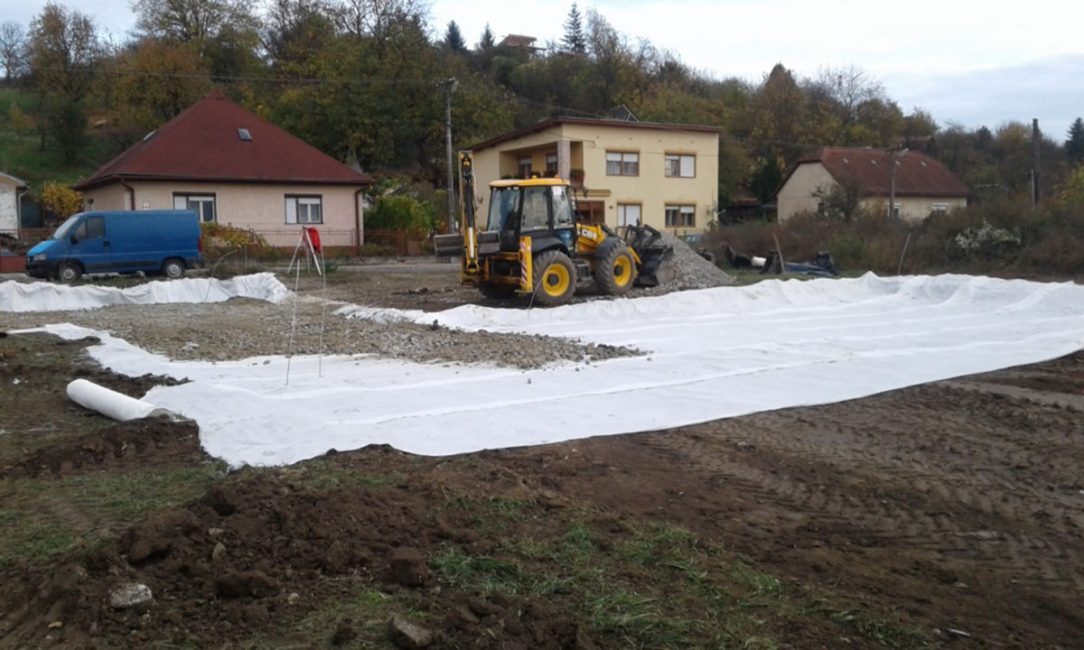

Krok 2: Geomreža a druhá vrstva kameniva
Uloží sa geomreža s presahom približne 500 mm, na ktorú sa navezie druhá vrstva drveného kameniva s frakciou 0/63 mm v hrúbke 200 mm a zhutní sa. Nakoniec sa aplikuje vrstva kameniva (frakcia 0/8 mm) v hrúbke 50 mm. Do hornej vrstvy kameniva sa osadí kanalizačné a vodovodné potrubie, potrubie na prívod vody a chráničky na elektrinu.

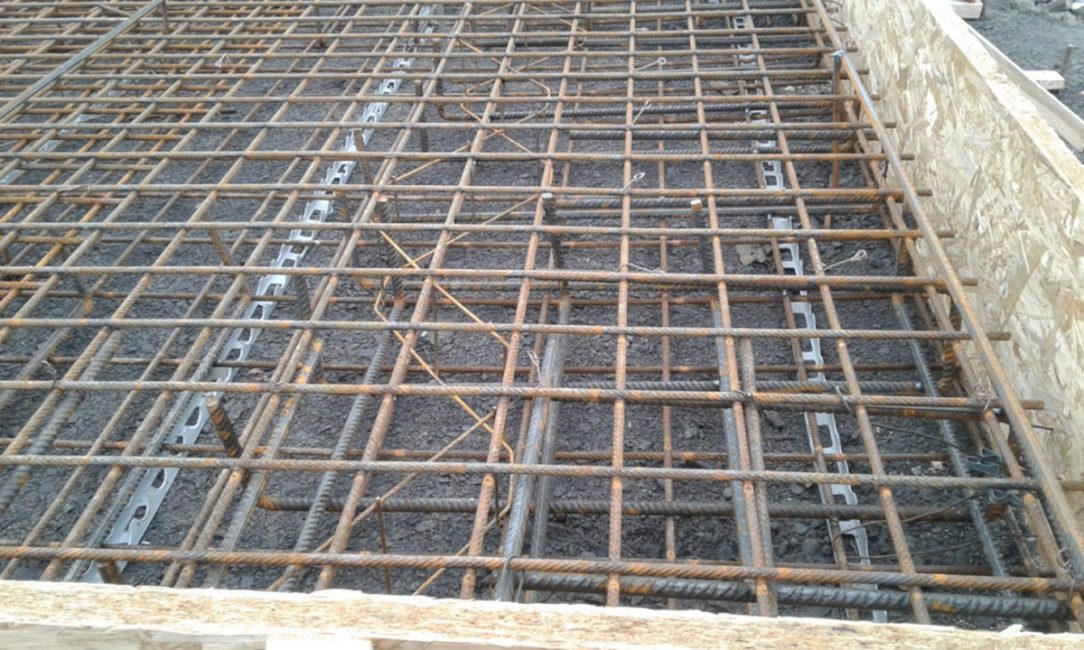

Krok 3: Osadenie výstuže
Vytýčia sa rohy základovej dosky a vyhotoví sa debnenie. Pod spodnú vrstvu kari siete sa osadia dištančné prvky, aby betón obalil kari sieť z každej strany. Potom sa osadia dištančné pásy (vo vzájomnom rozstupe max. 600 mm), ktoré sa používajú pri viacvrstvovom armovaní základov. V mieste nosných stien sa armovanie zosilní vo vrstve medzi kari sieťou.

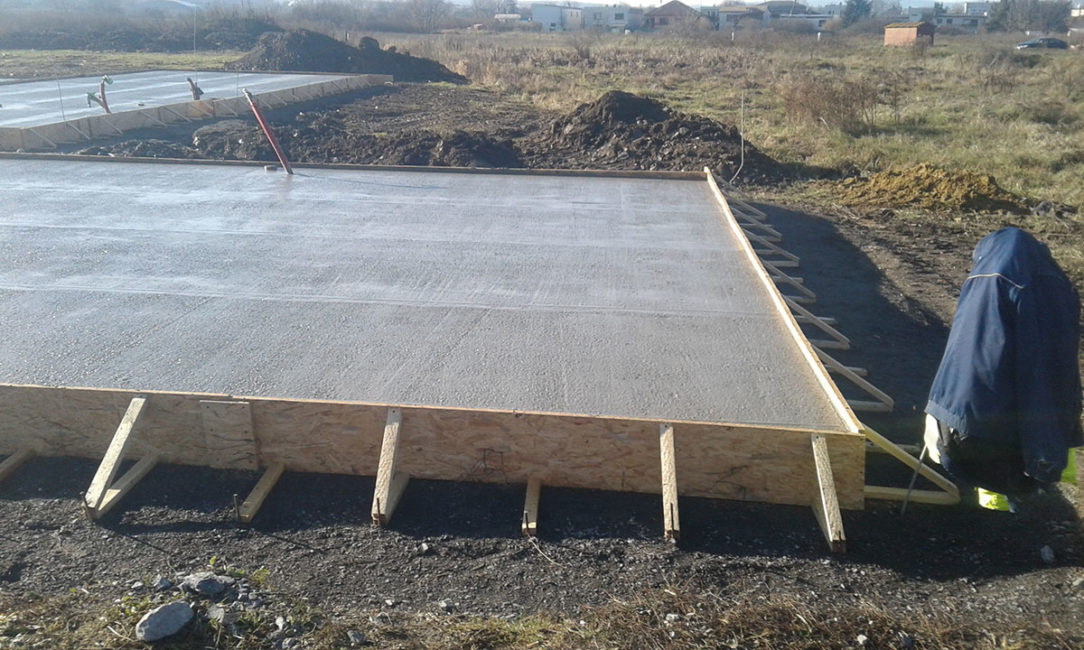

Krok 4: Betonáž dosky
Pripravená základová doska sa zabetónuje betónom triedy min. C 25/30. Dosku sa odporúča vybetónovať v jednom pracovnom kroku. Betón dopravovaný pumpou z výšky približne 500 mm nad doskou sa hneď rozhŕňa, aby sa nenakopil. Uložený betón sa zhutní pomocou vibrátora a upraví na garantovaný výškový interval (do 10 mm).
Vizualizácia detailu: Viktor Mikovčák
Článok bol uverejnený v časopise Stavebné materiály 1/2019.
