Sortiment materiรกlov urฤenรฝch na hydroizolรกcie striech aย spodnรฝch izolรกciรญ je vย sรบฤasnosti ลกirokรฝ. Vรฝrobcovia ponรบkajรบ rรดzne typy, ฤi uลพ sย dlhลกou zรกrukou, jednoduchลกou montรกลพou, alebo so zlepลกenou ลพivotnosลฅou. Pri overovanรญ fungovania vย praxi sa vลกak zisลฅujรบ ich rรดzne nedostatky. Cieฤพom tohto prรญspevku je poukรกzaลฅ na vรกลพne negatรญvne vplyvy vznikajรบce pri montรกลพi, prรญpadne nรกsledkom nevhodnej montรกลพe hydroizolaฤnรฝch fรณliรญ.


Predpokladom na dosiahnutie deklarovanรฝch vlastnostรญ hydroizolaฤnรฉho systรฉmu je dodrลพanie konลกtrukฤnรฉho predpisu. Ten vลกak obsahuje niektorรฉ prvky, ktorรฉ sa aplikaฤnรฉ firmy snaลพia zjednoduลกovaลฅ alebo vynechรกvaลฅ, ฤi uลพ zย finanฤnรฉho hฤพadiska, alebo sย cieฤพom dosiahnuลฅ menลกiu prรกcnosลฅ. Zย krรกtkodobรฉho pohฤพadu sรบ tieto รบpravy postupu montรกลพe zanedbateฤพnรฉ. Poฤas ลพivotnosti vลกak mรดลพu byลฅ pre funkฤnosลฅ celรฉho systรฉmu fatรกlne.

Naprรญklad akรฉkoฤพvek chyby pri mechanickom kotvenรญ hydroizolaฤnรฉho systรฉmu skรดr ฤi neskรดr preveria extrรฉmne vรฝkyvy poฤasia. Moลพno vลกak konลกtatovaลฅ, ลพe hydroizolรกcie streลกnรฉho plรกลกลฅa sรบ menej rizikovรฉ ako hydroizolรกcie spodnej stavby, kde aplikรกcia fรณliovรฉho systรฉmu vyลพaduje intenzรญvnu komunikรกciu sย vedenรญm stavby aย koordinรกciu sรบvisiacich stavebnรฝch prรกc. Odstraลˆovanie prรญpadnej poruchy na streche je menej nรกkladnรฉ ako odstraลˆovanie netesnosti spodnej izolรกcie. Prรญpadnรฉ rizikรก, ฤi uลพ na streche, alebo pri spodnej stavbe, moลพno minimalizovaลฅ dostatoฤnou komunikรกciou medzi jednotlivรฝmi pracovnรญkmi.

Minimalizovanie rizรญk vย nรกvrhu
Pri navrhovanรญ vhodnej skladby strechy sa odporรบฤa prihliadaลฅ aj na minimalizovanie moลพnosti poลกkodenia hydroizolaฤnรฉho systรฉmu alebo na zjednoduลกenie detekcie prรญpadnรฝch porรบch. Vย ลกtรกdiu navrhovania je dรดleลพitรฉ pamรคtaลฅ na moลพnosti vย sรบฤasnosti vyuลพiteฤพnรฝch hydroizolaฤnรฝch systรฉmov. Zรกroveลˆ treba dรกvaลฅ pozor aj na moลพnรบ zรกmenu materiรกlovej bรกzy poฤas samotnej vรฝstavby, ฤo vย koneฤnom dรดsledku mรดลพe vรกลพne ohroziลฅ spoฤพahlivรบ aplikรกciu inรฉho hydroizolaฤnรฉho systรฉmu (dimenzovanie parozรกbrany pre fรณliovรฝ systรฉm aย nรกslednรฉ nahradenie asfaltovรฝm pรกsom).

Sprรกvny nรกvrh hydroizolaฤnรฉho systรฉmu zรกvisรญ od:

  • nรกvrhu skladby streลกnรฉho plรกลกลฅa,
  • sprรกvneho dimenzovania tvrdosti tepelnรฝch izolรกciรญ aย ich rozvrstvenia sย ohฤพadom na ich zaลฅaลพenie poฤas vรฝstavby,
  • dostatoฤnej komunikรกcie vedenia stavby sย izolatรฉrskou firmou.

Prรญkladom je skladba sย opaฤnรฝm poradรญm vrstiev, kde sa po vyhotovenรญ aย doฤasnom zaลฅaลพenรญ hydroizolรกcie nechรก ฤas aj na niektorรฉ ฤalลกie prรกce (napr. inลกtalรกciu vzduchotechniky). Vzhฤพadom na to, ลพe pri streche sย opaฤnรฝm poradรญm vrstiev je hydroizolaฤnรก fรณlia poloลพenรก vรคฤลกinou na elektricky vodivom podklade, kontrolu celistvosti hydroizolaฤnรฉho systรฉmu moลพno vykonaลฅ jednoduchou รบฤinnou skรบลกobnou metรณdou vyuลพรญvajรบcou vysokonapรคลฅovรฝ elektrickรฝ vรฝboj.

Pouลพitie hydroizolaฤnรฝch fรณliรญ vย skladbรกch striech
Mechanicky kotvenรฉ klasickรฉ poradie vrstiev na ลพelezobetรณnovej nosnej konลกtrukcii
ฤŒasto sa moลพno stretnรบลฅ sย nรกvrhom streลกnej hydroizolaฤnej fรณlie vย skladbe sย klasickรฝm poradรญm vrstiev, ktorรก je zabezpeฤenรก proti รบฤinkom vetra mechanickรฝm kotvenรญm. Vย tomto prรญpade je dรดleลพitรฝm faktorom ovplyvลˆujรบcim celรบ aplikรกciu vytvorenie spรกdovej vrstvy, priฤom treba zvoliลฅ sprรกvny materiรกl aย jej umiestnenie.

Pre izolatรฉra je vลพdy vhodnejลกie ukladanie tepelnoizolaฤnรฝch dosiek vย konลกtantnej hrรบbke po celej ploche streลกnej roviny. Konลกtantnรก hrรบbka tepelnoizolaฤnej vrstvy si vyลพaduje rovnako dlhรฉ kotviace prvky na celรบ plochu strechy. Problรฉmom pri spรกdovanรญ tepelnoizolaฤnรฝmi doskami je maximรกlna dฤบลพka kotviacich prvkov, ktorรก pri spรกdovanรญ tepelnou izolรกciou ฤasto presahuje hranicu 300 mm. Tรฝm sa vรฝrazne zvรฝลกi cena realizovanej hydroizolรกcie, ktorรบ investor vo vรคฤลกine prรญpadov odmieta akceptovaลฅ, aย vytvรกra sa tak priestor na ฤalลกie รบspornรฉ opatrenia negatรญvne ovplyvลˆujรบce kvalitu realizรกcie.

Ak uลพ samotnรก nosnรก konลกtrukcia dosahuje minimรกlny spรกd, netreba pouลพรญvaลฅ dodatoฤnรฉ spรกdovรฉ vrstvy zย ฤพahฤenรฝch betรณnov (sย objemovou hmotnosลฅou minimรกlne 500โ€‰kg/m3 aย sย maximรกlnou hmotnostnou vlhkosลฅou 35 aลพ 40โ€‰% tesne pred realizรกciou), prรญpadne zย prostรฉho betรณnu, ฤo podstatne zjednoduลกuje celรบ realizรกciu streลกnรฉho plรกลกลฅa.

Ak moลพno voliลฅ niektorรบ zย uvedenรฝch moลพnostรญ spรกdovania, odporรบฤa sa vykonรกvaลฅ ich vย tomto poradรญ:

  • vytvorenie nosnej konลกtrukcie vย spรกde,
  • spรกdovanie prostรฝm betรณnom,
  • spรกdovanie tepelnou izolรกciou,
  • spรกdovanie ฤพahฤenรฝm betรณnom sย miยญniยญmรกlยญnou objemovou hmotnosลฅou 500โ€‰kg/m3.

Vย skladbe strechy sย hydroizolaฤnou fรณliou by sa vลกak nemali pouลพรญvaลฅ ลพiadne dodatoฤnรฉ paropriepustnรฉ fรณlie, ako moลพno vidieลฅ na niektorรฝch stavbรกch.

Tepelnoizolaฤnรฉ dosky zย EPS sa odporรบฤa ukladaลฅ vย dvoch vrstvรกch aj pri vytvรกranรญ jednoplรกลกลฅovej strechy pri rekonลกtrukcii. ลฝiaฤพ, vo vรคฤลกine prรญpadov sรบ aj strechy sย jednou vrstvou EPS bez samostatnรฉho kotvenia. Rovnako treba kotviลฅ aj tepelnoizolaฤnรฉ dosky XPS, oย to viac pri rekonลกtrukciรกch, kde si nerovnosลฅ podkladu vyลพaduje samostatnรฉ kotvenie.

Mechanicky kotvenรฉ klasickรฉ poradie vrstiev na ฤพahkej oceฤพovej konลกtrukcii sย trapรฉzovรฝm plechom
Ide prakticky oย jednoduchรบ aplikรกciu hydroizolaฤnej fรณlie mechanickรฝm kotvenรญm cez tepelnรบ izolรกciu vย prรญpade, ak mรก uลพ samotnรก nosnรก konลกtrukcia minimรกlny spรกd. Pre kotviace prvky nie je potrebnรฉ predvล•tavaลฅ otvory, vฤaka ฤomu dochรกdza kย minimรกlnemu poลกkodeniu parozรกbrany.

Vย skladbรกch striech sย klasickรฝm poradรญm vrstiev sa vย niektorรฝch prรญpadoch vytvรกra spรกdovรก vrstva zย betรณnu alebo ฤพahฤenรฉho betรณnu na tepelnej izolรกcii, ฤo umoลพลˆuje jednoduchรบ aplikรกciu hydroizolaฤnej fรณlie (finanฤne nenรกroฤnรฝm mechanickรฝm kotvenรญm) aย preskรบmanie prรญpadnรฝch defektov vย hydroizolaฤnej vrstve, ktorรฉ boli spรดsobenรฉ ฤพudskรฝm faktorom ฤi nรกslednรฝm stavebnรฝm procesom.

Vย prรญpade, ลพe sa na zabezpeฤenie proti รบฤinkom vetra pouลพije zaลฅaลพovacia vrstva kameniva, problรฉm sย hrรบbkou aย รบnosnosลฅou spรกdovej vrstvy pre kotviace prvky odpadรก.

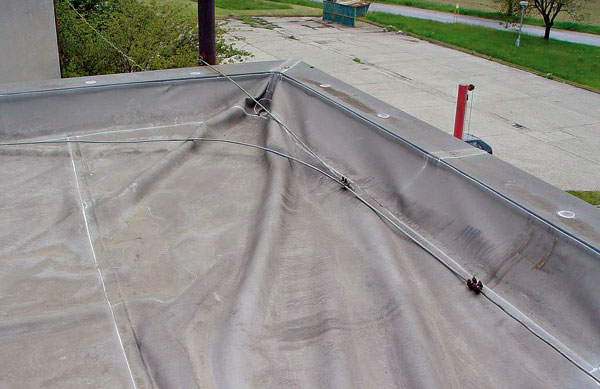

Hydroizolaฤnรฝ systรฉm nie je negatรญvne ovplyvnenรฝ vytvorenรญm nedostatoฤnรฉho spรกdu, t. j. pri trvalom zaplavenรญ nedochรกdza kย degradรกcii hydroizolaฤnej fรณlie. Na jednoplรกลกลฅovej plus streche pri rekonลกtrukcii sย ponechanรญm pรดvodnรฝch vrstiev bez dodatoฤnรฉho dospรกdovania hydroizolaฤnรก fรณlia vย mieste ฤasto sa tvoriacej kaluลพiny pomalลกie strรกca svoje mechanicko-fyzikรกlne parametre (starne pomalลกie).

Obalenรก atika โ€“ spoloฤnรฝ detail ยญskladieb

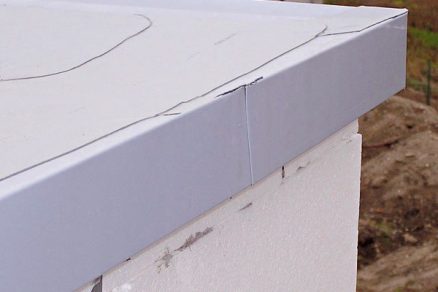

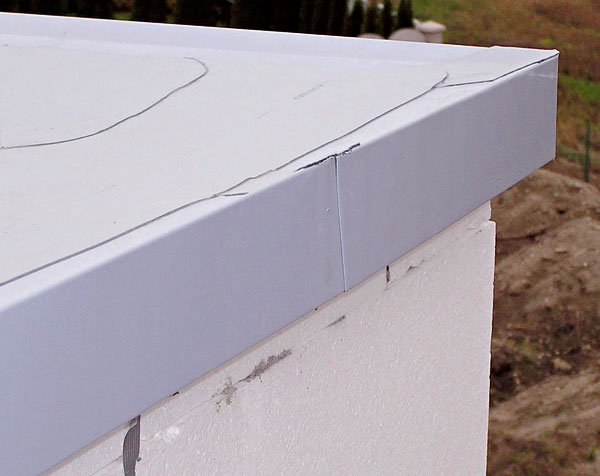

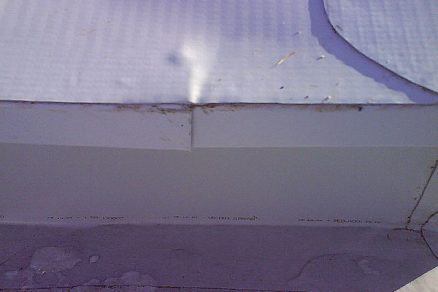

Zvรคฤลกovanie hrรบbky zatepฤพovania obvodovรฝch plรกลกลฅov vyvolรกva potrebu pouลพรญvaลฅ stรกle vรคฤลกie rozvinutรฉ ลกรญrky odkvapovรฝch plechov. Beลพne sa napr. pouลพรญva rozvinutรก ลกรญrka 333โ€‰mm jednostranne vysunutรฉho odkvapovรฉho profilu pri ลกรญrke atiky 600ย mm. Prรกve tento fakt umocลˆuje ฤasto sa vyskytujรบci nedostatok pri realizรกcii oplechovania, aย to absentujรบci spรกd atiky smerom kย streche. Mnoho izolatรฉrskych firiem montuje oplechovanie hydroizolaฤnรฉho systรฉmu na nevyspรกdovanรฉ atiky, ฤo moลพno povaลพovaลฅ za jasnรบ stavebnรบ nepripravenosลฅ. Nรกsledkom toho pri pouลพitรญ klasickรฉho odkvapovรฉho profilu dochรกdza pri daลพdi kย hromadeniu vody, ktorรบ aj mierny vietor strhรกva na fasรกdu vย nezanedbateฤพnom objeme. Pouลพรญvanie tzv. prรญponiek na spevnenie oplechovania sa vย tรฝchto prรญpadoch stรกva nevyhnutnosลฅou.

Prestupy hydroizolรกciou
Dรดleลพitรฝm krokom, na ktorรฝ sa ฤasto zabรบda, je rozmiestnenie vลกetkรฝch prestupov hydroizolรกciou vย takej vzdialenosti od seba (300โ€‰mm), aby ich bolo moลพnรฉ spoฤพahlivo opracovaลฅ.

Pri opracovanรญ prestupu zย nemรคkฤenรฉho PVC sa na jeho telo ฤasto privarรญ hydroizolaฤnรก fรณlia. Tรก sa obaฤพuje do vรฝลกky minimรกlne 150โ€‰mm nad poslednรบ vrstvu strechy. PVC potrubia sรบ sรญce zย kompatibilnรฉho materiรกlu, ale nie sรบ odolnรฉ proti UV ลพiareniu, preto ich treba obaliลฅ hydroizolaฤnou fรณliou vย celej vรฝลกke alebo ich zabezpeฤiลฅ pred zvetrรกvanรญm inรฝm spรดsobom.

Pri pravidelnรฝch kontrolรกch striech starรฝch desaลฅ aย viac rokov je viditeฤพnรก degradรกcia plastovรฝch odvetrรกvacรญch komรญnov, ktorรฉ by mali byลฅ odolnรฉ proti UV ลพiareniu. Preto je sprรกvne, ak sa obalia dodatoฤnou streลกnou hydroizolaฤnou fรณliou odolnou proti UV ลพiareniu.

Streลกnรฉ vpusty aย daลพฤovรฉ zvody
Ak zย nejakรฝch dรดvodov nemoลพno pouลพiลฅ ลกtandardnรฝ vpust zย urฤitรฉho hydroizolaฤnรฉho systรฉmu (najmรค na terasรกch aย inรฝch prevรกdzkovรฝch strechรกch), odporรบฤa sa pouลพiลฅ takรฝ, na ktorรฝ sa dรก spoฤพahlivo napojiลฅ hydroizolaฤnรก fรณlia (prรญrubou alebo pomocou goliera kompatibilnรฉho materiรกlu).

Vnรบtrostreลกnรฉ vpusty aย systรฉm zbernรฉho potrubia sรบ vย niektorรฝch prรญpadoch zameniteฤพnรฉ za rohovรฉ vpusty sย odtokom cez atiku, ฤรญm moลพno vylรบฤiลฅ vedenie zbernรฉho potrubia nad alebo pod nosnou konลกtrukciou. Tรฝmto spรดsobom sa minimalizuje riziko poruchy alebo upchatia.

Pouลพรญvanie pomocnรฝch aย doplnkovรฝch materiรกlov hydroizolaฤnรฉho systรฉmu

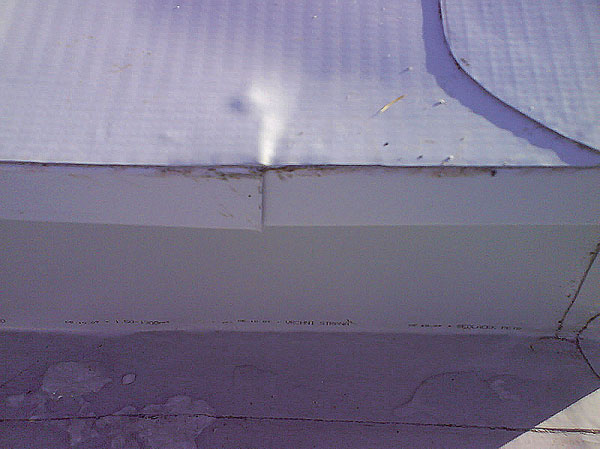

Kotviace uholnรญky, ktorรฉ sa pouลพรญvajรบ pri nรกhlej zmene sklonu streลกnej roviny, sa odporรบฤa kotviลฅ predpรญsanรฝm poฤtom kotviacich prvkov na beลพnรฝ meter tak, aby boli podฤพa moลพnosti namรกhanรฉ na strih. Kotviaci prvok uholnรญka je vรคฤลกinou namรกhanรฝ na strih vtedy, ak je kotvenรฝ do vodorovnej plochy. Pri streche sย klasickรฝm poradรญm vrstiev sย 200โ€‰mm tepelnou izolรกciou sa odporรบฤa kotviลฅ kotviace uholnรญky do zvislej plochy, ฤรญm sรบ namรกhanรฉ skรดr na vyลฅahovanie. Zย toho dรดvodu by sa nemala zniลพovaลฅ hustota kotviacich prvkov na kotviacich profiloch.

Kotviaci uholnรญk je vyhotovenรฝ zย poplastovanรฉho plechu aย jeho rozvinutรก ลกรญrka je 70 aลพ 100 mm. Ide oย systรฉmovรฝ prvok, ktorรฝ nemoลพno nahradzovaลฅ inรฝmi materiรกlmi (ako napr. pozinkovanรฝm plechom alebo rรดznymi kotviacimi pรกskami).

Netkanรก polypropylรฉnovรก geotextรญlia by mala maลฅ podฤพa konลกtrukฤnรฉho predpisu ploลกnรบ hmotnosลฅ 300โ€‰g/m2. Na pohฤพad je vลกak len ลฅaลพko rozoznateฤพnรก od geotextรญlie sย ploลกnou hmotnosลฅou 200โ€‰g/m2.

Rekonลกtrukcia sย vytvorenรญm jednoplรกลกลฅovej plus strechy bez zateplenia na pรดvodnรบ asfaltovรบ hydroizolรกciu si vyลพaduje pouลพitie separaฤnej geotextรญlie sย ploลกnou hmotnosลฅou 300โ€‰g/m2. Na zรกklade zistenรญ zย kontrol aplikรกciรญ starลกรญch ako desaลฅ rokov moลพno konลกtatovaลฅ, ลพe pouลพรญvanie niลพลกej gramรกลพe geotextรญliรญ ako 300โ€‰g/m2 mรก negatรญvny vplyv na ลพivotnosลฅ hydroizolaฤnรฉho systรฉmu.

Pre lepลกiu mikroventilaฤnรบ schopnosลฅ aย schopnosลฅ prekonaลฅ prรญpadnรฉ nerovnosti na drevenom plnom zรกklope sย latami na tesnรฝ zrรกz je predpรญsanรก ploลกnรก hmotnosลฅ geotextรญlie 500โ€‰g/m2. Aj vย tomto prรญpade sa vลกak stรกva, ลพe sa ฤasto nahrรกdza geotextรญliou sย ploลกnou hmotnosลฅou 300โ€‰g/m2.

spracovanรฉ zย podkladov firmy FATRAย IZOLFA, a. s.
