Zvukovopohltivรฉ materiรกly, konลกtrukcie aย ich aplikรกcia vย praxi (2.ฤasลฅ)

Partneri sekcie:

Zvukovopohltivรฉ materiรกly majรบ vysokรบ priezvuฤnosลฅ, ale vย kombinรกcii sย deliacimi konลกtrukciami pozitรญvne vplรฝvajรบ na nepriezvuฤnosลฅ konลกtrukciรญ ako celku. Prรญkladom sรบ akusticky nรกsobnรฉ aย kombinovanรฉ konลกtrukcie.

obr4 big image
obr5 big image
obr77 big image
obr9 big image
obr10 big image
obr88 big image
obr6 big image
Zvislรฉ konลกtrukcie

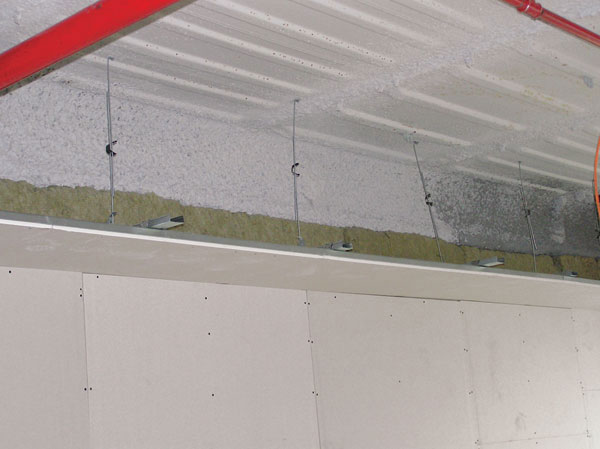

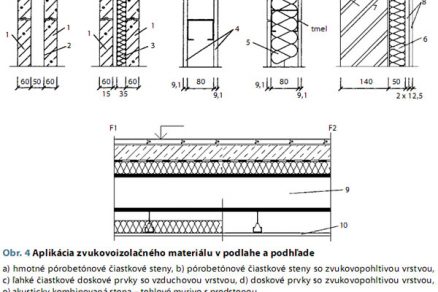

Akusticky nรกsobnรฉ, ako aj kombinovanรฉ konลกtrukcie sa skladajรบ zย dvoch alebo viacerรฝch ฤiastkovรฝch stien, ktorรฉ sรบ vzรกjomne od seba odizolovanรฉ po obvode aย vย ploche (vzduchovรก medzera je prรญpadne vyplnenรก zvukovopohltivรฝm materiรกlom). ฤŒiastkovรฉ steny sa realizujรบ zย dvoch hmotnรฝch stien alebo dvoch ฤพahkรฝch dosiek. Kombinovanรฉ konลกtrukcie sa skladajรบ zย nosnej hmotnej steny aย ฤพahkej predsteny vrรกtane stropnej konลกtrukcie sย podhฤพadom (obr. 4).

Zvukovopohltivรฝ materiรกl sa do vzduchovej vrstvy vkladรก sย cieฤพom znรญลพiลฅ negatรญvny vplyv stojatรฝch vฤบn, ktorรฉ vznikajรบ medzi rovnobeลพnรฝmi ฤiastkovรฝmi stenami. Zvukovopohltivรฝ materiรกl vo vzduchovej vrstve mรก teda pozitรญvny vplyv na nepriezvuฤnosลฅ stavebnej konลกtrukcie najmรค vo vyลกลกรญch kmitoฤtoch zvukovoizolaฤnej oblasti.

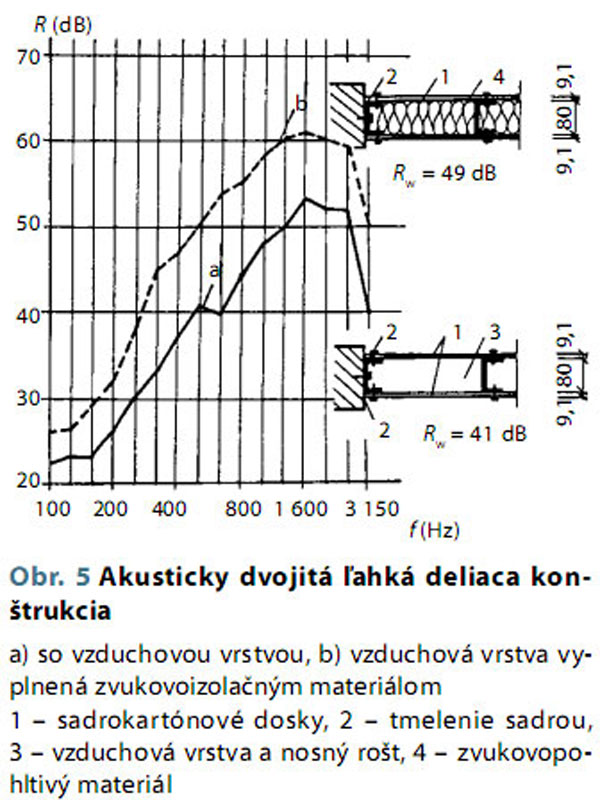

Pozitรญvny vplyv vรฝplne vzduchovej vrstvy zvukovopohltivรฝm materiรกlom na zvukovรบ izolรกciu ฤพahkej steny dokazujรบ vรฝsledky laboratรณrnych meranรญ (obr. 5). Vย tomto prรญpade doลกlo kย zlepลกeniu nepriezvuฤnosti oย 8ย dB vย celom kmitoฤtovom spektre, ale najmรค vย oblasti vyลกลกรญch kmitoฤtov.

Aplikรกcia zvukovoizolaฤnรฝch materiรกlov vo vodorovnรฝch konลกtrukciรกch prinรกลกa pozitรญvne rieลกenie vย dvoch rovinรกch. Dochรกdza kย znรญลพeniu hladiny krokovรฉho hluku, ako aj kย zvรฝลกeniu vzduchovej nepriezvuฤnosti horizontรกlnej konลกtrukcie ako celku (obr. 6).

Vodorovnรฉ konลกtrukcie
Zvukovoizolaฤnรฝ materiรกl je nedeliteฤพnou sรบฤasลฅou podlรกh. Spravidla sa navrhujรบ:

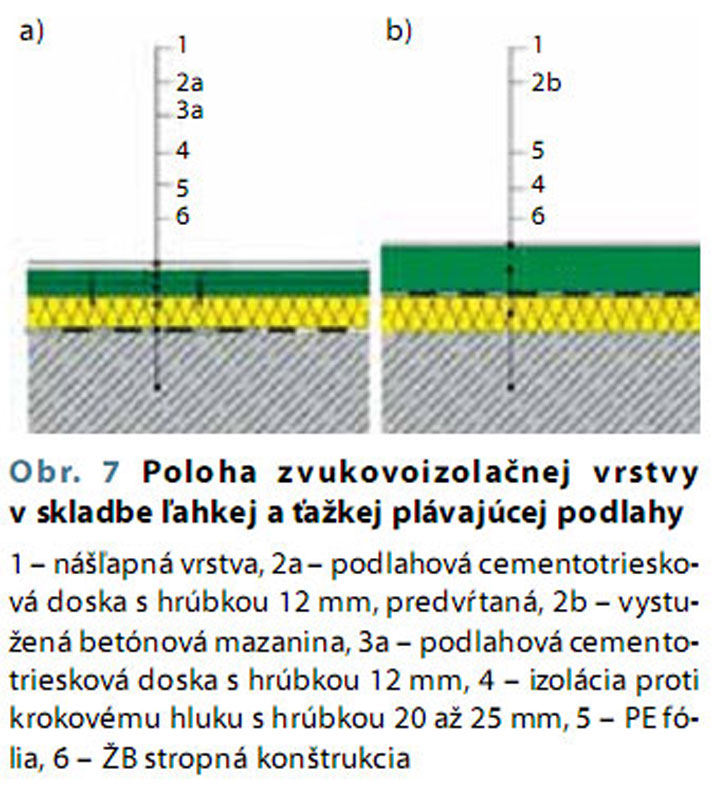

  • ฤพahkรฉ plรกvajรบce podlahy sย hrรบbkou 25ย mm โ‰ค h โ‰ค 40 mm (obr. 7a),
  • ลฅaลพkรฉ plรกvajรบce podlahy sย hrรบbkou hย โ‰ฅย 50 mm (obr. 7b).

Ich sรบฤasลฅou je zvukovoizolaฤnรก vrstva sย poลพadovanou hrรบbkou.

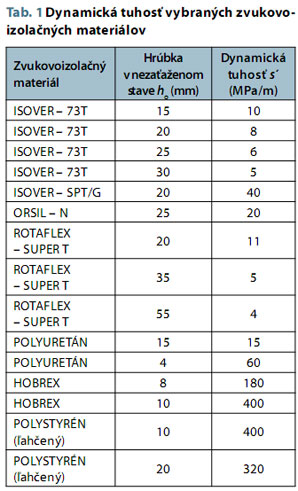

Plรกvajรบca podlaha je oddelenรก od ohraniฤujรบcich konลกtrukciรญ izolaฤnรฝm materiรกlom, ฤo je veฤพmi dรดleลพitรฉ pre zabezpeฤenie poลพadovanej krokovej nepriezvuฤnosti. Zรกkladnรฉ vrstvy plรกvajรบcej podlahy sรบ nรกลกฤพapnรก, roznรกลกacia aย izolaฤnรก. Pruลพnรก izolaฤnรก vrstva je podstatnou sรบฤasลฅou plรกvajรบcej podlahy. Jej รบlohou je zabezpeฤiลฅ znรญลพenie hladiny krokovรฉho hluku. Vย tomto prรญpade sรบ zvukovoizolaฤnรฉ materiรกly definovanรฉ ploลกnou hmotnosลฅou mp (kg/m2) aย dynamickou tuhosลฅou sยด (MPa/m). Odporรบฤa sa pouลพiลฅ materiรกly sย nรญzkou dynamickou tuhosลฅou aย vyลกลกou ploลกnou hmotnosลฅou (tab. 1).

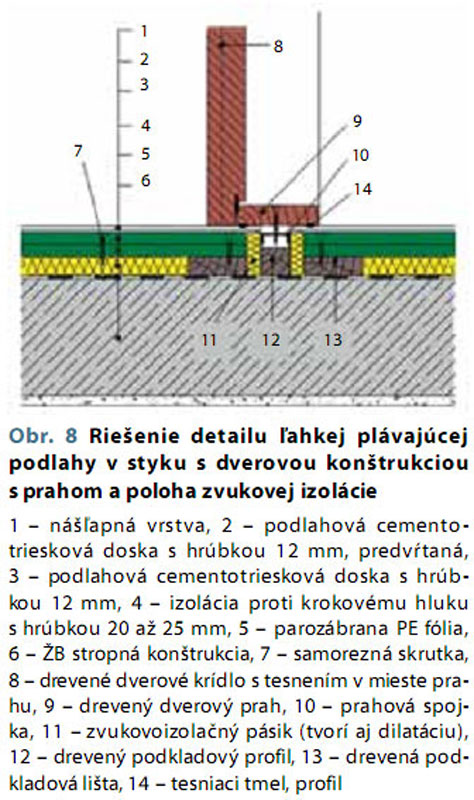

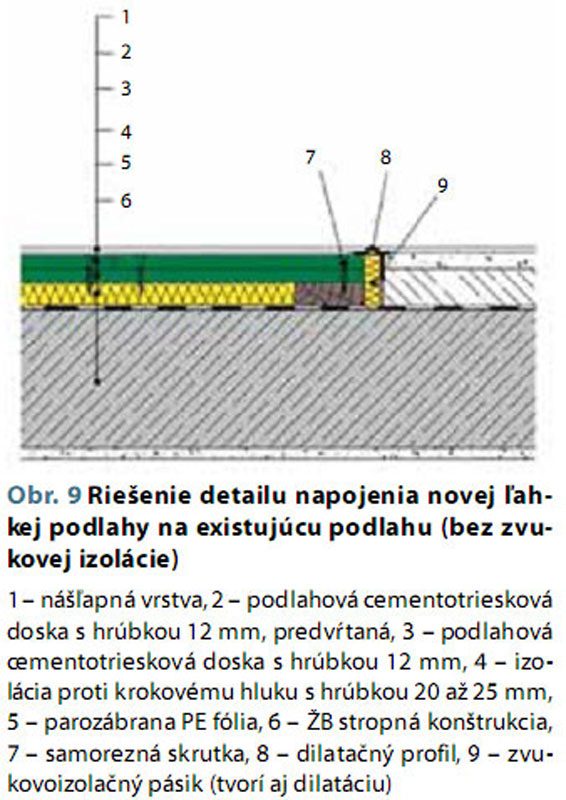

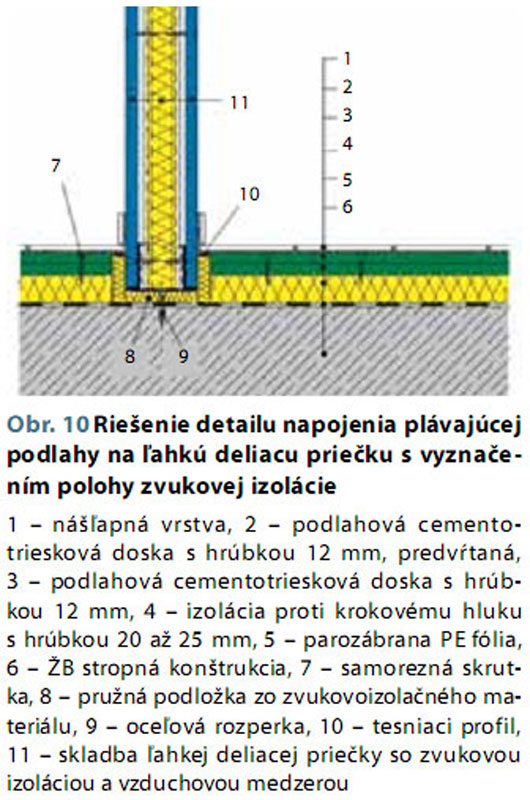

Podlahovรฉ konลกtrukcie treba navrhovaลฅ tak, aby zvukovoizolaฤnรฝ materiรกl oddeฤพoval roznรกลกaciu vrstvu podlahy od stropnej konลกtrukcie aย zรกroveลˆ aj od okolitรฝch stien. Zabrรกni sa tรฝm vzniku akustickรฝch mostov. Jednotlivรฉ prรญklady rieลกenia detailov konลกtrukciรญ aย polohy zvukovej izolรกcie pri ฤพahkej podlahe sรบ na obr. 8 aลพ 10.

–>–>
