Zvรฝลกenie akustickej ochrany sadrokartรณnovou doskou

Partneri sekcie:

Efektรญvna ochrana proti hluku vย budove sa stรกva ฤoraz dรดleลพitejลกou tรฉmou pre architektov aย projektantov. ลฝivot vย meste bรฝva ruลกnรฝ, centrรก sรบ plnรฉ ฤพudรญ, dopravy, hluku. Nielen vonkajลกรญ hluk, ale aj vnรบtornรฉ zdroje zvuku vย budove pรดsobia ruลกivo. Trvalรฝ hluk mรดลพe dokonca spรดsobiลฅ zรกvaลพnรฉ zdravotnรฉ problรฉmy. Komfort bรฝvania aย prรกce tak nezaruฤuje len tepelnรก pohoda, ale aj ticho vย priestore.

Na kvalitu uลพรญvania budov majรบ veฤพkรฝ vplyv zvukovoizolaฤnรฉ vlastnosti konลกtrukciรญ. Obvodovรฉ plรกลกte stavieb, ktorรฉ vyhovujรบ tepelnรฝm poลพiadavkรกm budov, vo vรคฤลกine prรญpadov spฤบลˆajรบ zรกroveลˆ aj poลพiadavky na ochranu pred hlukom. Vรฝnimku tvoria miesta so zvรฝลกenou potrebou ochrany aย deliace konลกtrukcie vnรบtri budovy.

Vnรญmanie intenzity zvuku je subjektรญvne, zรกvisรญ od veku, fyziologickรฉho stavu aย psychickรฉho rozpoloลพenia danej osoby aย jej senzibility. Zvuk, ktorรฝ je podฤพa noriem prรญpustnรฝ aย nie je ลกkodlivรฝ, mรดลพe byลฅ pre citlivรฉho jedinca veฤพmi neprรญjemnรฝ aย vย niektorรฝch prรญpadoch dokonca zdraviu ลกkodlivรฝ. Zvรฝลกenรฉ poลพiadavky na protihlukovรบ ochranu treba zaฤleniลฅ do projektu aย nรกsledne je nevyhnutnรฉ zaistiลฅ, aby boli vย praxi spoฤพahlivo splnenรฉ. Sprรกvnym nรกvrhom aย realizรกciou moลพno dosiahnuลฅ oboje. Vย priestoroch budovy moลพno vฤaka sรบฤasnรฝm stavebnรฝm materiรกlom hluk zย vedฤพajลกรญch miestnostรญ natoฤพko stlmiลฅ, ลพe sa nebude vnรญmaลฅ ako ruลกivรฝ. Na akustickรบ pohodu bรฝvania aย kvalitu uลพรญvania budov majรบ vplyv nielen zvukovoizolaฤnรฉ vlastnosti konลกtrukciรญ, ale aj konลกtrukฤnรฉ rieลกenia spojov aย detailov.

Vnem zvuku
Pretoลพe zvuk je forma energie prenรกลกanรก vibrรกciou materiรกlu, mรก tรกto vibraฤnรก energia dve veliฤiny โ€“ frekvenciu aย intenzitu. Zvuk ฤพudskรฉ ucho vnรญma pribliลพne vย rozsahu poฤuteฤพnรฝch kmitoฤtov od 16 do 16ย 000ย Hz aย vย rozsahu intenzity zvuku medzi prahom poฤutia asi 10โ€“12 W/m2 aย prahom bolesti asi 10 W/m2. Kaลพdรฝ kmitoฤet je vnรญmanรฝ sย rรดznou citlivosลฅou. Naprรญklad prah poฤutia sa lรญลกi vย zรกvislosti od frekvencie. Najcitlivejลกie sa vnรญma frekvencia 1ย 000ย Hz, ktorรก zodpovedรก frekvencii ฤพudskej reฤi. Hladina zvuku L (dB) vย praxi udรกva mieru hluku aย je odvodenรก zย pomeru intenzity hluku aย prahu poฤutia.

Prenos zvuku, nepriezvuฤnosลฅ stavebnej konลกtrukcie, krokovรฝ hluk

Kย zรกkladnรฝm akustickรฝm charakteristikรกm deliacich konลกtrukciรญ patrรญ vzduchovรก nepriezvuฤnosลฅ. Stavebnรฉ konลกtrukcie zย jednej strany prijรญmajรบ zvukovรฉ vlny aย na druhej strane ich vyลพarujรบ. Zรกkladnou akustickou charakteristikou deliacich konลกtrukciรญ je vzduchovรก nepriezvuฤnosลฅ. Je to schopnosลฅ konลกtrukcie tlmiลฅ zvukovรฉ vlny prijรญmanรฉ zo vzduchu. Zรกkonitosti vzduchovej nepriezvuฤnosti pri horizontรกlnych aย vertikรกlnych konลกtrukciรกch sรบ rovnakรฉ. Stavebnรฝ materiรกl mรก rozdielnu schopnosลฅ tlmiลฅ zvuk pri rรดznych frekvenciรกch.

Index vzduchovej nepriezvuฤnosti Rw je jednoฤรญselnรก hodnota, udรกva nepriezvuฤnosลฅ konลกtrukcie pri frekvencii 500 Hz aย je odvodenรก zย vรฝpoฤtu priebehu neprieยญzvuฤnostรญ vย zรกvislosti od jednotlivรฝch frekvenciรญ vย rozsahu od 100 do 3ย 150 Hz. Kaลพdรฝ materiรกl vย skladbe steny mรก inรฉ akustickรฉ vlastnosti aย rozdielne sรบ aj schopnosti tlmiลฅ zvuk vย rozdielnych frekvenciรกch. Vhodnรก kombinรกcia materiรกlov tak zvyลกuje celkovรบ nepriezvuฤnosลฅ konลกtrukcie. Index vzduchovej nepriezvuฤnosti Rw (dB) sa vย praxi pouลพรญva ako hlavnรฝ ukazovateฤพ akustickรฝch vlastnostรญ konลกtrukciรญ aย vย technickรฝch normรกch sa pre ne udรกvajรบ minimรกlne poลพiadavky. Meranie nepriezvuฤnosti vย reรกlnych podmienkach na konkrรฉtnej stavbe spravidla vykazuje zhorลกenie oย 3 aลพ 8 dB oproti vรฝpoฤtovej hodnote. Je to zaprรญฤinenรฉ boฤnรฝmi prenosmi zvuku, ku ktorรฝm dochรกdza najmรค vย miestach zvukovรฝch mostov, vย spojoch zvislรฝch konลกtrukciรญ sย horizontรกlnymi, ako aj prenosom priฤพahlou konลกtrukciou. Nepriezvuฤnosลฅ meranรก vย reรกlnych podmienkach sa nazรฝva stavebnรก aย oznaฤuje sa Rยดw.

Stropnรฉ konลกtrukcie okrem vzduchovej nepriezvuฤnosti charakterizuje hladina krokovรฉho hluku L (dB). Krokovรฝ hluk vznikรก mechanickรฝmi รบdermi na podlahe, naprรญklad chรดdzou alebo posรบvanรญm nรกbytku; tieto impulzy konลกtrukcia prenรกลกa aย vย niลพลกom podlaลพรญ sรบ zย nej vyลพarovanรฉ ako zvuk.

ฤŒรญm lepลกie konลกtrukcia izoluje krokovรฝ hluk, tรญm niลพลกia je jeho hodnota. Maximรกlne prรญpustnรฉ hodnoty hladiny krokovรฉho hluku definuje norma STN 73ย 0532-02: 2000 Akustika. Hodnotenie zvukovoizolaฤnรฝch vlastnostรญ budov aย stavebnรฝch konลกtrukciรญ. Poลพiadavky. Ovplyvลˆujรบ ju najmรค pruลพnosลฅ aย tuhosลฅ pouลพitรฝch materiรกlov, kombinรกcia vrstiev aย ich vzรกjomnรฉ spojenie.

Akustickรก sadrokartรณnovรก doska

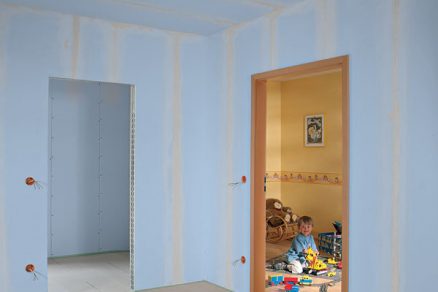

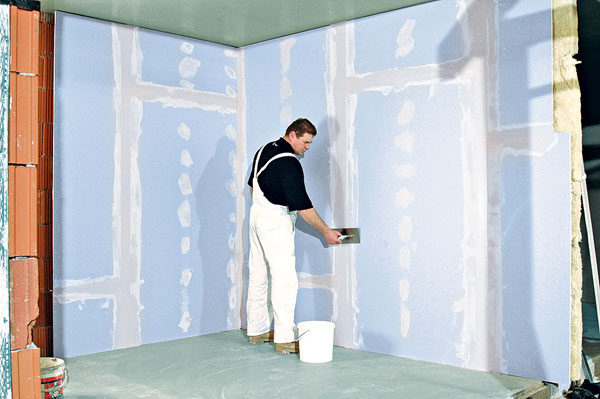

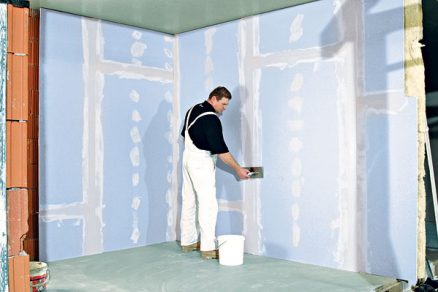

Na realizรกciu vnรบtornรฝch iย medzibytovรฝch prieฤok, podhฤพadov aย predstien vย interiรฉri (obr. 1 aย 2), ktorรฉ majรบ spฤบลˆaลฅ poลพiadavky zvรฝลกenej akustickej ochrany, moลพno pouลพiลฅ aj akustickรบ sadrokartรณnovรบ dosku. Ide oย sadrokartรณnovรบ dosku sย vhodne zvolenou hustotou jadra, ktorรบ tvorรญ upravenรก sadrovรก kryลกtalickรก ลกtruktรบra so ลกpecifickรฝmi tlmiacimi vlastnosลฅami. Okrem akustickรฝch vlastnostรญ spฤบลˆa poลพiadavky na odolnosลฅ proti poลพiaru. ฤŽalลกou vรฝhodou je malรก zastavanรก plocha aย nรญzka hmotnosลฅ, ฤo znamenรก niลพลกie statickรฉ zaลฅaลพenie stavby. Povrch konลกtrukciรญ je teplรฝ, hladkรฝ aย zdravotne vyhovujรบci. Rovnako ako pri klasickรฝch sadrokartรณnovรฝch konลกtrukciรกch je prednosลฅou rรฝchlosลฅ vรฝstavby suchou cestou. Poลพiadavky na zvukovรบ izolรกciu vnรบtri bytu moลพno splniลฅ jednovrstvovo oplรกลกtenou sadrokartรณnovou prieฤkou.

Montรกลพ akustickej sadrokartรณnovej konลกtrukcie
Montรกลพ akustickรฝch konลกtrukciรญ sa nelรญลกi od klasickej montรกลพe sadrokartรณnovรฝch konลกtrukciรญ. Netreba meniลฅ nรกradie, prรญsluลกenstvo ani skrutky. Rovnako sa nemenia pracovnรฉ postupy. Akustickรฉ sadrokartรณnovรฉ dosky sa vyrรกbajรบ vย hrรบbke 12,5โ€‰mm aย vo dvoch ลกรญrkach โ€“ 1ย 200 aย 1ย 250โ€‰mm aย dvoch dฤบลพkach โ€“ 2ย 000 alebo 2ย 750 mm. Po obvode konลกtrukcie treba profily podkonลกtrukcie podlepiลฅ pripojovacรญm tesnenรญm aย rozpรคtie profilov podkonลกtrukcie nesmie byลฅ menลกie ako 50 cm. Pri menลกรญch vzdialenostiach moลพno predpokladaลฅ ฤiastoฤnรฉ znรญลพenie akustickรฝch vlastnostรญ konลกtrukcie.

Akustickรฉ mosty aย boฤnรฉ prenosy zvuku

Aby sa dodrลพali deklarovanรฉ hodnoty nepriezvuฤnosti, treba sa pri realizรกcii konลกtrukciรญ vyhnรบลฅ akustickรฝm mostom. Tie vznikajรบ vย miestach otvorov, priestupov, ale tieลพ vย miestach spojov jednotlivรฝch konลกtrukciรญ aย vย chybnom umiestnenรญ vรฝplลˆovej izolรกcie, ktorรก musรญ byลฅ vloลพenรก celoploลกne. Popri prestupe priamo cez konลกtrukciu sa zvuk prenรกลกa aj boฤnรฝmi cestami (priฤพahlรฝmi konลกtrukciami), preto by sa deliace konลกtrukcie mali odizolovaลฅ od okolitรฝch stien, stropov aย podlรกh aย ich nosnรฉ profily treba pruลพne podkladaลฅ. Rovnako sa mรดลพe prenรกลกaลฅ krokovรฝ zvuk zo schodiska do stropnej konลกtrukcie. Akustickรฉ mosty mรดลพu vznikaลฅ aj ako dรดsledok zlรฉho spojenia jednotlivรฝch vrstiev konลกtrukcie, nesprรกvnej realizรกcie priebeลพnรฉho oplรกลกtenia ฤi absencie pruลพnรฉho napojenia podkonลกtrukcie. Pri podhฤพadoch aย predsadenรฝch stenรกch je nevyhnutnรฉ pouลพiลฅ pruลพnรฉ zรกvesy aย strmene.

Na znรญลพenie vplyvu prestupu zvuku sa odporรบฤa konลกtrukcie vย mieste napojenia preruลกiลฅ alebo vynechaลฅ vrstvu plรกvajรบceho poteru podlahy (obr. 3). Podobne sa pri napojenรญ na montovanรบ boฤnรบ stenu odporรบฤa preruลกiลฅ priebeลพnรฉ dosky oplรกลกtenia boฤnej steny (obr. 4). Pri spรกjanรญ prieฤok aย podhฤพadov, prรญpadne prieฤok navzรกjom treba zvoliลฅ vhodnรฉ rieลกenie detailov. Vedฤพajลกie cesty prenosu zvuku vznikajรบ aj vย miestach priestupov (naprรญklad vykurovanie), pri netesnostiach technickรฝch rozvodov sietรญ aย vย ลกkรกrach vย konลกtrukcii (naprรญklad pri komรญne). Je preto nevyhnutnรฉ poฤet priestupov minimalizovaลฅ aย vhodne rieลกiลฅ ich utesnenie.

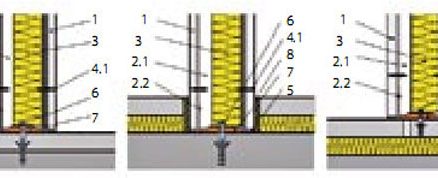

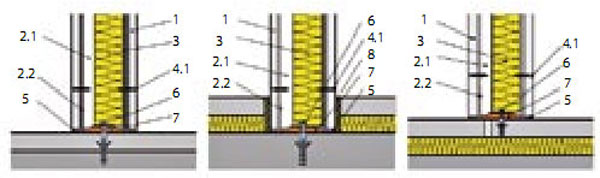

Obr. 3 Napojenie prieฤky
a) na ฤistรบ podlahu, b) na hrubรบ podlahu, c) pri preruลกenรญ plรกvajรบcej podlahy
1 โ€“ akustickรก sadrokartรณnovรก doska, 2.1 โ€“ profil CW, 2.2 โ€“ profil UW, 3 โ€“ minerรกlna izolรกcia, 4.1 โ€“ rรฝchloskrutky Rigips 212/25 TN, 5 โ€“ tmel, 6 โ€“ kotvenie, 7 โ€“ napojovacie tesnenie, 8 โ€“ obvodovรฝ pรกsik

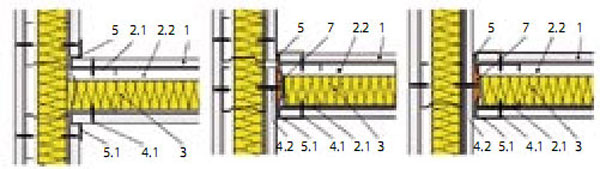

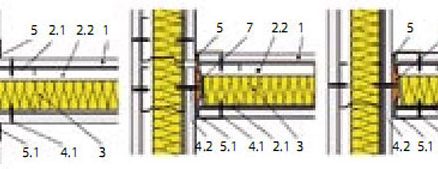

Obr. 4 Prรญklad detailu odboฤenia prieฤky
a) odboฤenie pomocou profilov CW sย vynechanรฝm oplรกลกtenรญm, b) odboฤenie pomocou profilov CW sย preruลกenรฝm oplรกลกtenรญm, c) odboฤenie pomocou profilov CW bez preruลกenia oplรกลกtenia
1 โ€“ akustickรก sadrokartรณnovรก doska, 2.1 โ€“ profil CW, 2.2 โ€“ profil UW, 3 โ€“ minerรกlna izolรกcia, 4.1 โ€“ rรฝchloskrutky Rigips 212/25 TN, 4.2 โ€“ rรฝchloskrutky Rigips 212/35 TN, 5 โ€“ tmel, 5.1 โ€“ natmelenรก vรฝstuลพnรก pรกska, 7 โ€“ napojovacie tesnenie

Akustickรฉ vlastnosti konลกtrukcie najviac ovplyvลˆujรบ materiรกlovรฉ parametre ako objemovรก hmotnosลฅ, rรฝchlosลฅ ลกรญrenia zvuku aย stratovรฝ sรบฤiniteฤพ. Klasickรฝm prรญstupom kย rieลกeniu vzduchovej nepriezvuฤnosti je postaviลฅ zvuku do cesty hmotnรบ konลกtrukciu. Ak vnรบtornรบ deliacu konลกtrukciu tvorรญ jedna vrstva, naprรญklad tehlovรฝ blok alebo betรณnovรฝ panel, nepriezvuฤnosลฅ zรกvisรญ od objemovej hmotnosti materiรกlu. Homogรฉnne konลกtrukcie kmitajรบ ako celok aย ฤรญm sรบ hmotnejลกie, tรฝm je ich nepriezvuฤnosลฅ lepลกia. Na dosiahnutie poลพadovanรฝch zvukovoizolaฤnรฝch vlastnostรญ vnรบtornรฝch prieฤok je vรฝhodnejลกie namiesto zvyลกovania ploลกnej hmotnosti pouลพiลฅ ฤพahkรฉ dvojitรฉ konลกtrukcie. Konลกtrukcie tvorenรฉ zย viacerรฝch vrstiev mรกvajรบ niลพลกiu ploลกnรบ hmotnosลฅ.

Kaลพdรก takรกto konลกtrukcia sa skladรก zย nosnรฉho systรฉmu (drevenรฉho alebo kovovรฉho profilu) aย oplรกลกtenia zย ฤพahkรฝch dosiek sย ploลกnou hmotnosลฅou niลพลกou ako 40โ€‰kg/m2. Oplรกลกtenie mรดลพe byลฅ jednoduchรฉ alebo dvojitรฉ. Oba plรกลกte sa vzรกjomne odizolujรบ pruลพnou vrstvou, aย to najlepลกie vzduchovou medzerou, ฤiastoฤne alebo celkom vyplnenou pruลพnou izolรกciou. Nepriezvuฤnosลฅ ฤพahkรฝch prieฤok ovplyvลˆuje rad faktorov. Sย vyลกลกou ploลกnou hmotnosลฅou dosky rastie aj jej nepriezvuฤnosลฅ. Ploลกnรบ hmotnosลฅ pri ฤพahkรฝch doskรกch moลพno zvรฝลกiลฅ pouลพitรญm dosiek sย vรคฤลกej hrรบbkou ฤi sย vรคฤลกou hmotnosลฅou, ako sรบ naprรญklad poลพiarne dosky, alebo zloลพenรญm plรกลกลฅa zย dvoch, prรญpadne viacerรฝch vrstiev ฤพahkรฝch dosiek. Ak je vลกak ฤiastkovรก doska pri ohybe tvrdรก aย mรก vysokรบ ploลกnรบ hmotnosลฅ (naprรญklad nesprรกvne navrhnutรฝ typ dosky), zhorลกujรบ sa tlmiace รบฤinky tejto vrstvy silnรฝm rozkmitanรญm dosky. Rezonanฤnรฝ efekt moลพno odstrรกniลฅ alebo utlmiลฅ asymetrickou realizรกciou oplรกลกtenia konลกtrukcie, naprรญklad pouลพitรญm dosiek sย rozliฤnou hrรบbkou na plรกลกลฅoch prieฤky alebo zdvojenรญm dosiek na jednej strane. Dvojitรฉ oplรกลกtenie je zย hฤพadiska รบtlmu zvuku รบฤinnejลกie ako jednoduchรฉ oplรกลกtenie vย rovnakej hrรบbke. Najvรคฤลกรญ รบtlm sa dosiahne, ak sa ฤiastkovรฉ vrstvy vzรกjomne neprepoja.

Medzi dvoma vrstvami dosiek pรดsobรญ ako tlmiaca pruลพina vzduchovรก medzera. So zvรคฤลกujรบcou sa hrรบbkou sa zlepลกujรบ aj akustickรฉ vlastnosti konลกtrukcie aย schopnosลฅ konลกtrukcie pohlcovaลฅ zvuk sa posรบva kย niลพลกรญm kmitoฤtom. Tlmiaci รบฤinok vo vzduchovej medzere moลพno zvรฝลกiลฅ izolaฤnรฝm materiรกlom. Vlรกkna izolรกcie rozbรญjajรบ zvukovรฉ vlny, aย tak zniลพujรบ zvukovรบ energiu. ฤŒรญm je dynamickรก tuhosลฅ niลพลกia, tรฝm je materiรกl pruลพnejลกรญ aย lepลกie tlmรญ zvuk. Preto sรบ do vzduchovรฝch dutรญn vhodnรฉ materiรกly na bรกze minerรกlnych โ€“ ฤadiฤovรฝch alebo sklenรฝch vlรกken, aย nie materiรกly sย uzavretรฝm povrchom aย vysokou dynamickou tuhosลฅou.
Vรฝhodou konลกtrukciรญ suchej stavby (konลกtrukcie zoย  sadrokartรณnovรฝch ฤi sadrovlรกknitรฝch dosiek) je vyuลพitie princรญpu kmitajรบcich membrรกn sย pohlcujรบcou vrstvou, vloลพenou do medzery medzi nimi. Takรฉto konลกtrukcie vytvoria rovnakรบ nepriezvuฤnosลฅ ako konลกtrukcie masรญvne, ale pri nรกsobne menลกej hmotnosti.

Nepriezvuฤnosลฅ nevyhovujรบcich pรดvodnรฝch deliacich konลกtrukciรญ moลพno zvรฝลกiลฅ konลกtrukciami ฤพahkรฝch predstien. Naprรญklad postavenรญm predsteny, oplรกลกtenej dvojnรกsobne sadrokartรณnovรฝmi akustickรฝmi doskami, moลพno zlepลกiลฅ nepriezvuฤnosลฅ pรดvodnej omietnutej steny zย pรณrobetรณnu sย hrรบbkou 80โ€‰mm oย 28 dB aย omietnutej steny zย plnรฝch tehรกl sย hrรบbkou 150โ€‰mm oย 11dB.

TEXT: Ing.ย Zuzana Friฤovรก
FOTO: Saint-Gobain Construction Products, s. r. o., divรญzia Rigips

Ing.ย Zuzana Friฤovรก je doktorandkou na Katedre nรกbytku aย drevรกrskych vรฝrobkov Drevรกrskej fakulty Technickej univerzity vo Zvolene.

Recenzoval prof.ย Ing.ย Jozef ล tefko, odbornรญk na drevenรฉ stavebnรฉ konลกtrukcie aย stavebnรบ fyziku budov. Prednรกลกa aย koordinuje vรฝskumnรบ ฤinnosลฅ vย uvedenรฝch oblastiach na Technickej univerzite vo Zvolene.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
