Rekonลกtrukcia a nadstavba objektu Bezruฤova 3 โ€“ stavebnรก jama podzemnej garรกลพe

Partneri sekcie:

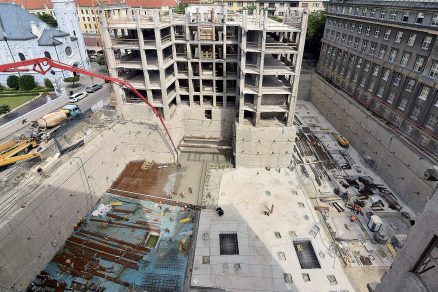

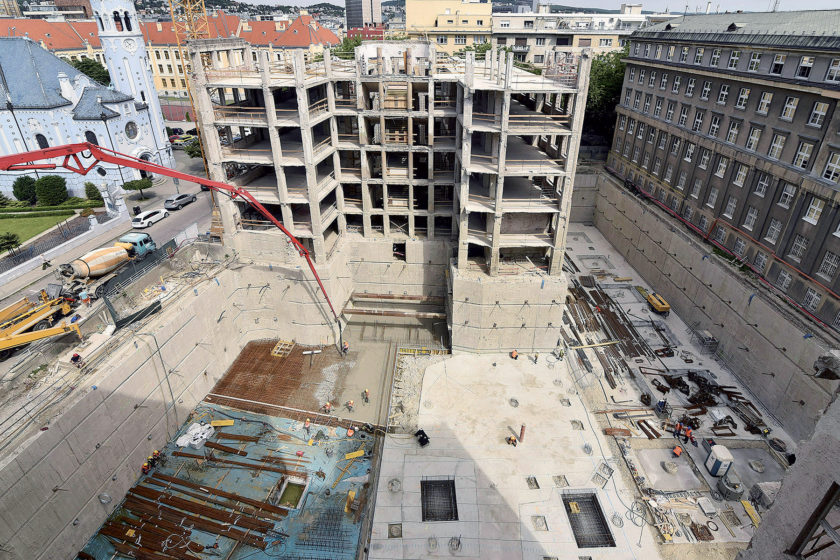

Prรญspevok sa zaoberรก otvorenรญm, utesnenรญm a zabezpeฤenรญm stavebnej jamy objektu na Bezruฤovej ulici ฤ. 3 a 5 v Bratislave. Stavba je situovanรก v historickej zรกstavbe, preto sรบ v jej extrรฉmnej blรญzkosti zรกklady okolitรฝch budov, ktorรฉ prenรกลกajรบ znaฤnรฉ zaลฅaลพenia (obr. 1). Okrem toho sa stavba zakladรก na mieste, kde sa pod priepustnรฝmi rieฤnymi naplaveninami Dunaja s voฤพnou hladinou vody v neogรฉnnom podloลพรญ nachรกdzajรบ zeminy s extrรฉmne tlakovou vodou. Takรฉto okrajovรฉ podmienky vytvorili predpoklad na ลฅaลพkรฉ a nรกroฤnรฉ zakladanie objektu.

01
02
03
04
05
06

V mestskรฝch aglomerรกciรกch prichรกdza spolu s narastajรบcim vozovรฝm parkom k vynรบtenej potrebe budovania podzemnรฝch garรกลพi, ฤo nรกsledne vedie k netradiฤnรฝm technickรฝm rieลกeniam, ktorรฉ uvรกdzajรบ stavebnรฉ รบrady do neลพelanรฝch problรฉmov.

V sรบvislosti s vรฝstavbou musia totiลพ rieลกiลฅ aj vplyvy na organizรกciu dopravy priamo v mestรกch a zรกroveลˆ doฤasnรฉ zรกbery pozemkov. Podobne je to aj v Bratislave, kde spolu so zahusลฅujรบcou sa zรกstavbou vznikรก ฤoraz vรคฤลกia potreba budovania novรฝch parkovacรญch miest.

Objekty na Bezruฤovej ulici ฤ. 3 a 5 slรบลพili mnoho rokov ako nemocnica s poliklinikou pre Bratislavu-Starรฉ Mesto. Obe budovy tvoria jednotnรฝ hmotovo-kompoziฤnรฝ celok ohraniฤenรฝ miestnymi komunikรกciami ulรญc Bezruฤova, Gajova, Lomonosovova a Dobroviฤova.

Budova na Bezruฤovej ulici ฤ. 3 bola postavenรก v rokoch 1931 aลพ 1932 ako Zemskรก รบradovลˆa pre poisลฅovanie robotnรญkov. Architekti Balรกn a Grossmann navrhli funkcionalistickรบ stavbu s plochou strechou, na vtedajลกiu dobu s najmodernejลกรญmi konลกtrukciami a materiรกlmi. ล ikmรก sedlovรก strecha pochรกdza z neskorลกej prestavby. Uvedenรญ architekti navrhli aj objekt na Bezruฤovej ulici ฤ. 5, priฤom sรบbor tรฝchto budov je v sรบฤasnosti nรกrodnou kultรบrnou pamiatkou.

Podzemnรก garรกลพ

Podzemnรก garรกลพ, ktorรก mรก zabezpeฤiลฅ nรกroky na statickรบ dopravu, je rieลกenรก v priestore pod รกtriom medzi objektmi na Bezruฤovej ulici ฤ. 3 a 5, ako aj pod znaฤnou ฤasลฅou Lomonosovovej ulice. Z takรฉhoto netradiฤnรฉho nรกvrhu umiestnenia vznikol stavebnรฉmu รบradu dopravnรฝ problรฉm, spoฤรญvajรบci v รบplnom doฤasnom odstavenรญ Lomonosovovej ulice, spรกjajรบcej Dostojevskรฉho rad s Gajovou ulicou, kde sa v zabranom priestore budovala predmetnรก podzemnรก garรกลพ.

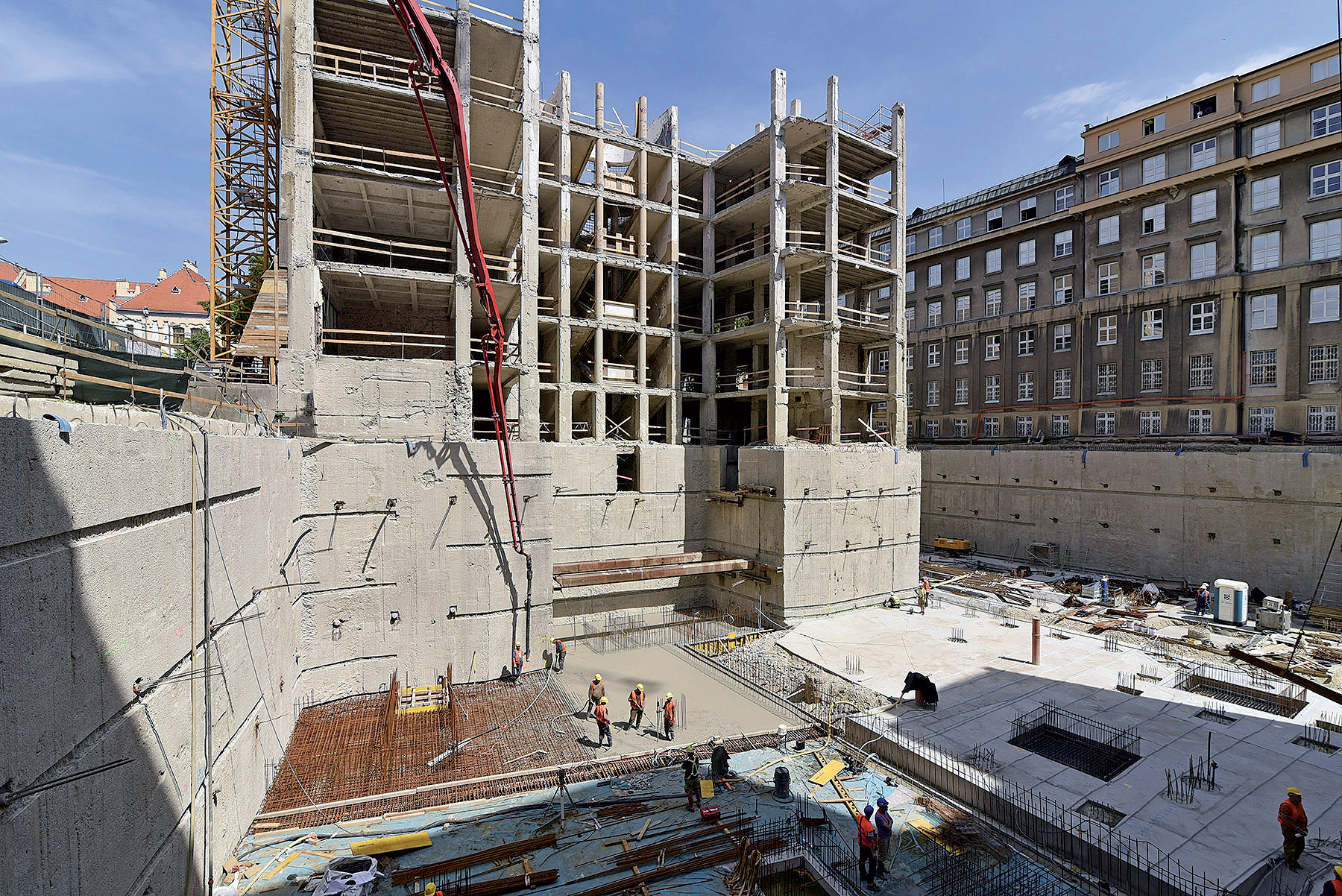

Obr. 2 Rozpracovaná základová doska a ฤasลฅ konštrukฤných stien

Obr. 2 Rozpracovanรก zรกkladovรก doska a ฤasลฅ konลกtrukฤnรฝch stien

Z geologickรฉho hฤพadiska patrรญ zรกujmovรฉ รบzemie do regiรณnu neogรฉnnych tektonickรฝch pokleslรญn oblasti vnรบtrokarpatskรฝch nรญลพin. Na geologickej skladbe รบzemia sa podieฤพajรบ sedimenty kvartรฉru a neogรฉnu.

Geologickรฝ profil v mieste stavebnej jamy tvorili navรกลพky s premenlivou mocnosลฅou aลพ do 6,5 m od รบrovne ยฑ0,0. Vrstvu medzi navรกลพkami a kvartรฉrnym sรบvrstvรญm tvorili hnedosivรฉ aลพ sivรฉ รญly s tuhou aลพ pevnou konzistenciou. Vrstva kvartรฉrnych fluviรกlnych ลกtrkovitรฝch sedimentov sa pohybovala pribliลพne od hฤบbky 6,7 m do hฤบbky 15,2 aลพ 17,0โ€ฏm.

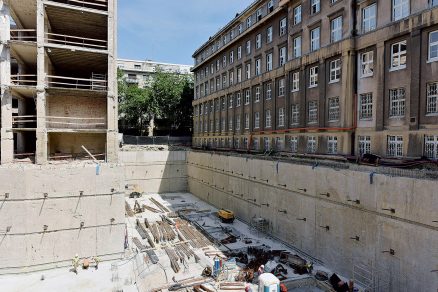

Obr. 3 Stavebná jama pred dokonฤením realizácie podzemných stien. Na ฤasti smerom k Bezruฤovej ulici je uลพ zahájená ลฅaลพba na prvú kotevnú úroveลˆ.

Obr. 3 Stavebnรก jama pred dokonฤenรญm realizรกcie podzemnรฝch stien. Na ฤasti smerom k Bezruฤovej ulici je uลพ zahรกjenรก ลฅaลพba na prvรบ kotevnรบ รบroveลˆ.

Pod vrstvou kvartรฉrnych sedimentov rieฤnych terรกs je neogรฉnne podloลพie zastรบpenรฉ piesฤitรฝmi รญlmi F4/CS, รญlmi so strednou plasticitou F6/CI a รญlmi s vysokou plasticitou F8/CH, a to s tuhou, pevnou aลพ tvrdou konzistenciou. Hladina podzemnej vody sa pohybovala v รบrovni pribliลพne 6,5 aลพ 7,0 m pod รบrovลˆou terรฉnu. Podzemnรก voda sa nachรกdzala v kvartรฉri a v neogรฉnnych piesฤitรฝch polohรกch.

Vzhฤพadom na prepojenie kvartรฉru s neogรฉnom starรฝmi geologickรฝmi, resp. hydrologickรฝmi dielami, sรบ neogรฉnne vrstvy natlakovanรฉ vodou.

Stavebnรก jama

Pรดvodnรฝ projekt zabezpeฤenia stavebnej jamy predpokladal kombinรกciu dvoch technolรณgiรญ, a to tryskovej injektรกลพe a podzemnej tesniacej a paลพiacej ลพelezobetรณnovej steny. Konลกtrukcia sa rieลกila ako doฤasnรก, len s tesniacou a paลพiacou รบlohou.

Spolu so spoloฤnosลฅou Zaklรกdรกnรญ staveb, a. s., sme predloลพili nรกvrh na zmenu rieลกenia z doฤasnรฝch konลกtrukciรญ na realizรกciu trvalej konลกtrukcie podzemnej ลพelezobetรณnovej steny, ktorรก tvorila zรกroveลˆ obvodovรบ stenu budรบcej garรกลพe. Investor stavby (Bezruฤova, s. r. o.) takรฉto rieลกenie prijal.

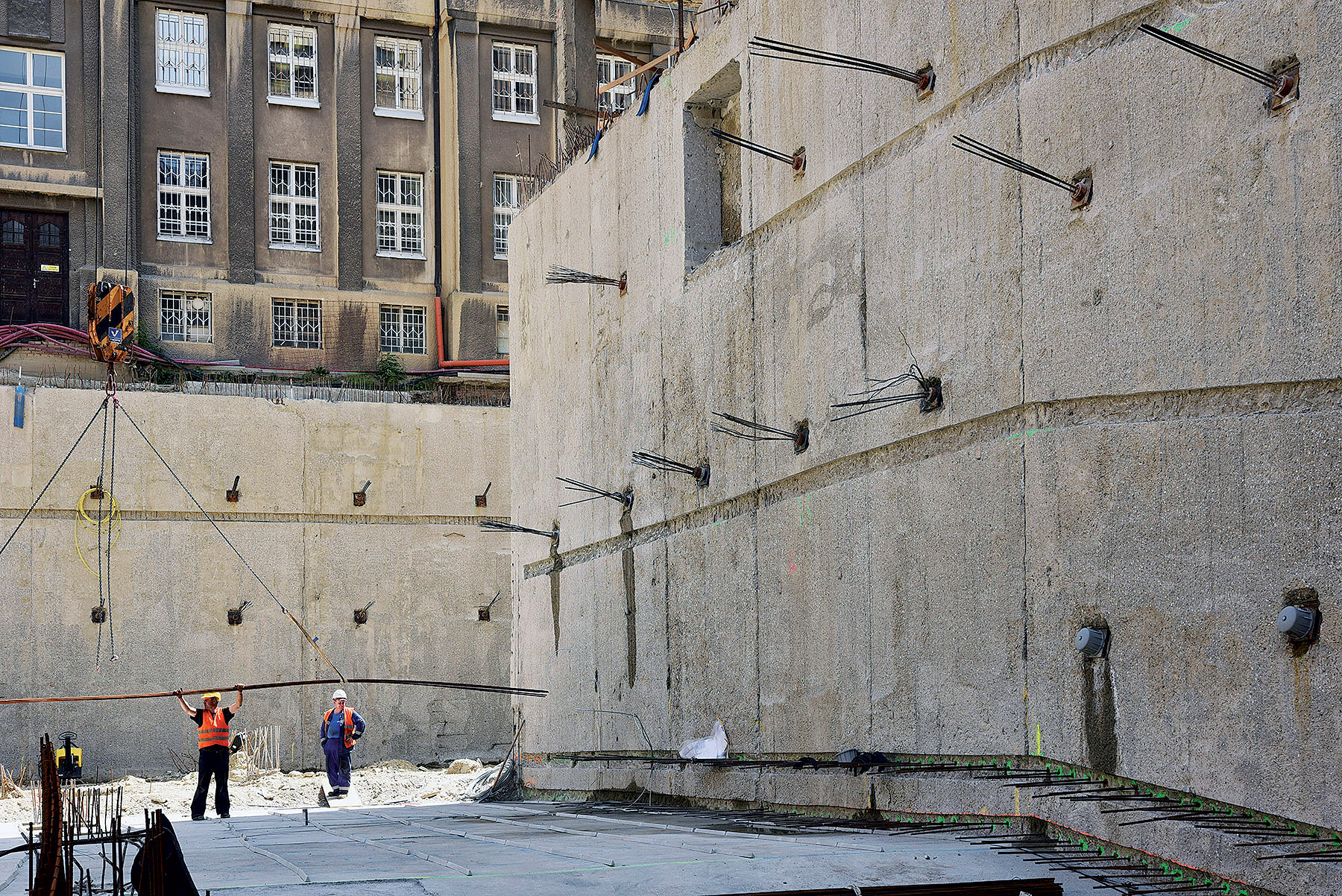

Obr. 4 Stavebná jama má dve kotevné úrovne, z toho jednu pod úrovลˆou vody.

Obr. 4 Stavebnรก jama mรก dve kotevnรฉ รบrovne, z toho jednu pod รบrovลˆou vody.

Na urรฝchlenie sprejazdnenia Lomonosovovej ulice sme ponรบkli investorovi, ako aj vyลกลกiemu dodรกvateฤพovi stavby (Vรกhostav SK, a. s.) zmenu postupu vรฝstavby systรฉmom TOP-DOWN, vyuลพรญvanรฝm v stiesnenรฝch pomeroch. Tento nรกvrh vลกak nebol akceptovanรฝ z dรดvodu zvรฝลกenia finanฤnรฝch nรกkladov.

Zรกkladnรฉ parametre stavebnej jamy sรบ:

  • rozloha: pribliลพne 1 400 m2,
  • max. hฤบbka od nuly: 15,5 m,
  • predvรฝkop: 3,2 m,
  • hrรบbka steny: 500 + 50 mm,
  • priemernรฉ vystuลพenie ลพb. steny: 160 kg/m3,
  • max. dฤบลพka (hฤบbka) lamely podzemnej steny: 18 m; vรฝmera podzemnรฝch stien: pribliลพne 4 300 m2,
  • poฤet kotevnรฝch รบrovnรญ: 2, z toho 1 pod รบrovลˆou vody (obr. 4),
  • poฤet zemnรฝch kotiev: 161 (plus rozpery a tiahla),
  • poฤet studnรญ: 5 ฤerpacรญch a 5 vsakovacรญch studnรญ,
  • ustรกlenรฉ ฤerpanie vody zo stavebnej jamy po vyฤerpanรญ statickรฝch zรกsob vody: 2,7 l/s,
  • zaviazanie zรกkladovej dosky a stropov: do vyfrรฉzovanรฝch drรกลพok (obr. 5),
  • vlastnรฉ zaloลพenie objektu (tlakovรฉ pilรณty) vrรกtane รกtria (ลฅahovรฉ pilรณty): priemer 880โ€ฏmm (obr. 2); rozpracovanรก zรกkladovรก doska a ฤasลฅ konลกtrukฤnรฝch stien,
  • prepรกjacie komunikaฤnรฉ chodby medzi garรกลพou a objektmi na Bezruฤovej ulici ฤ. 3 a ฤ. 5: paลพenie mikropilรณtovรฝmi stenami.

Navrhnutรฉ rieลกenie umoลพnilo bezproblรฉmovรบ vรฝstavbu v husto zastavanom รบzemรญ. Objekty na Bezruฤovej ulici ฤ. 3 a 5 boli v rรกmci rekonลกtrukcie รบplne odฤพahฤenรฉ, zostali len ich nosnรฉ konลกtrukcie. Pozdฤบลพ vรฝchodnej strany steny garรกลพe na Lomonosovovej ulici je v tesnej blรญzkosti budova Generรกlneho riaditeฤพstva ลฝSR, a. s., ktorรก bola poฤas vรฝstavby v plnej prevรกdzke (obr. 6).

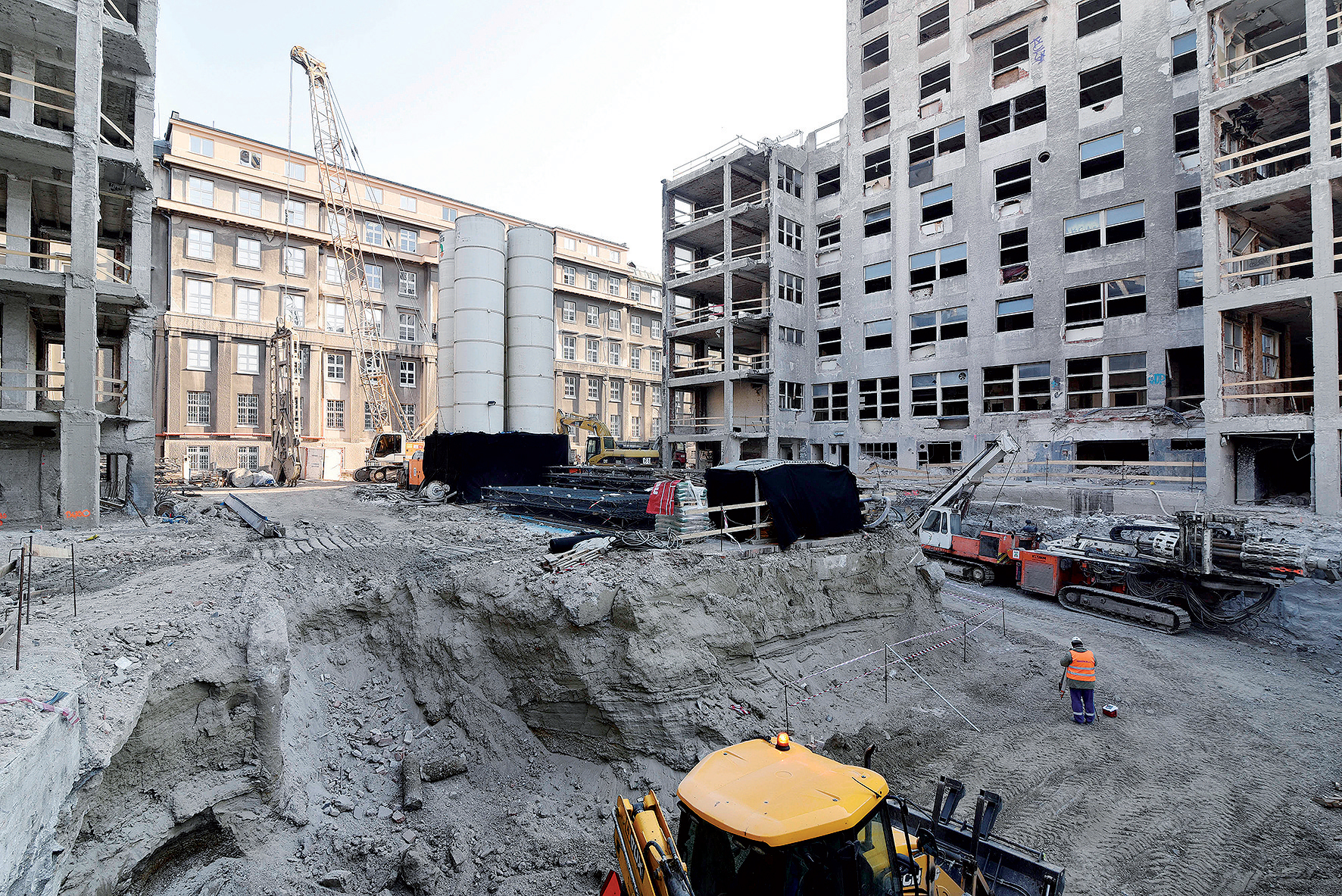

Obr. 6 Pohฤพad do stavebnej jamy – vpravo budova GR ลฝSR, a. s., vฤพavo konštrukcie objektov na Bezruฤovej ul. ฤ.โ€ฏ3โ€ฏa 5

Obr. 6 Pohฤพad do stavebnej jamy โ€“ vpravo budova GR ลฝSR, a. s., vฤพavo konลกtrukcie objektov na Bezruฤovej ul. ฤ.โ€ฏ3โ€ฏa 5

Poฤas vรฝstavby nedoลกlo k ลพiadnym vรฝraznรฝm vodorovnรฝm ani zvislรฝm posunom. Maximรกlna vodorovnรก deformรกcia meranรก inklinometricky dosiahla 5 mm, priemernรก pribliลพne 3 mm. Pohyb okolostojacich objektov smerom do vnรบtra jamy bol do 3 mm. Zaujรญmavosลฅou bolo, ลพe objekty na Bezruฤovej ulici ฤ. 3 a 5, ako aj stena vykazovali po dokonฤenรญ hฤบbkovรฉho zakladania a zรกkladovej dosky posun pribliลพne 15 mm smerom hore.

ฤŒerpanรฉ mnoลพstvรก vody z takรฉho priepustnรฉho prostredia, ako je bratislavskรฝ kvartรฉr (2,7 l/s), hovoria o dokonalom zaviazanรญ do nepriepustnรฉho รญlovitรฉho neogรฉnu. Takรฉto priaznivรฉ vรฝsledky sa dosiahli zodpovednรฝm prรญstupom zhotoviteฤพa, spoloฤnosti Zaklรกdรกnรญ staveb, a. s., a kontrolou zaviazania kaลพdej lamely do nepriepustnรฉho neogรฉnu.

V tejto sรบvislosti treba poznamenaลฅ, ลพe pri pouลพitรญ technolรณgiรญ paลพenia a tesnenia stavebnรฝch jรกm MIP, resp. tryskovej injektรกลพe, sรบ rieลกenia lacnejลกie, neumoลพลˆujรบ vลกak kontrolu zaviazania do nepriepustnรฉho materiรกยญlu, ฤรญm sa zvyลกujรบ ฤerpanรฉ mnoลพstvรก vody zo stavebnej jamy.

V husto zastavanom รบzemรญ ฤasto nie je ani moลพnosลฅ vybudovaลฅ dostatoฤnรฝ poฤet vsakovacรญch studnรญ a ฤerpanรบ vodu je nevyhnutnรฉ vypรบลกลฅaลฅ do verejnej kanalizรกcie, ฤo mรดลพe znaฤne navรฝลกiลฅ rozpoฤet stavby.

Zรกroveลˆ treba zdรดrazniลฅ kvalitu povrchu stien, ktorรก plnohodnotne vyhovuje รบฤelu podzemnรฝch parkovacรญch garรกลพรญ (obr. 5) a dosiahla sa presnรฝm vedenรญm drapรกku pri budovanรญ podzemnej steny, ako aj kvalitnรฝm ofrรฉzovanรญm povrchu steny.

Obr. 5 Zaviazanie základovej dosky a stropov sa realizuje do vyfrézovaných dráลพok.

Obr. 5 Zaviazanie zรกkladovej dosky a stropov sa realizuje do vyfrรฉzovanรฝch drรกลพok.

Konลกtrukฤnรฉ podzemnรฉ steny nie sรบ u investorov veฤพmi obฤพรบbenรฉ, keฤลพe na prvรฝ pohฤพad sa javรญ takรฉto rieลกenie ako najdrahลกie, treba si vลกak uvedomiลฅ, akรฉ vรฝhody poskytuje oproti ostatnรฝm metรณdam:

  • zrรฝchli vรฝstavbu, keฤลพe vybudovanรญm paลพenia stavebnej jamy sa zรกroveลˆ vybudovali aj obvodovรฉ steny garรกลพรญ โ€“ dnes uลพ dostatoฤne presnรฉ a s kvalitnรฝm povrchom,
  • umoลพnรญ dokonalรฉ zaviazanie do nepriepustnรฉho podloลพia, a to zvlรกลกลฅ v Bratislave, kde je neogรฉn ฤasto tvorenรฝ priepustnรฝmi neogรฉnnymi pieskami,
  • v blรญzkosti okolitej zรกstavby s extrรฉmne zaลฅaลพenรฝmi zรกkladmi umoลพnรญ bezproblรฉmovรบ vรฝstavbu pomocou jednolamelovรฝch zรกberov,
  • znรญลพi ฤerpanรฉ mnoลพstvรก vody a eliminuje technickรฉ a finanฤnรฉ riziko spojenรฉ s ฤerpanรญm a vsakovanรญm podzemnej vody.

Poฤas vรฝstavby sa vyskytol jedinรฝ problรฉm, a to pri vล•tanรญ druhรฉho radu doฤasnรฝch zemnรฝch kotiev (pod vodou), kde sa pribliลพne v tretej tretine koreลˆa kotvy navล•tali silne zvodnenรฉ neogรฉnne horizonty, ktorรฉ spรดsobovali vรฝnos zemnรฉho materiรกlu z vrtu. Aj s tรฝmto problรฉmom si vลกak realizรกtor poradil a zemnรฉ kotvy boli aktivovanรฉ na poลพadovanรฉ sily.

Vลกetky geotechnickรฉ konลกtrukcie sa posudzovali programom Geo5 praลพskej firmy Fine. Vลกetky vรฝpoฤty a konzultรกcie uskutoฤลˆovali vรฝluฤne pracovnรญci spoloฤnosti Geotechnik Sk, s. r. o., ลฝilina.

Reconstruction and superstructure of Bezruฤova 3 – building pit for underground garage

The paper deals with the opening, sealing and securing of the building pit on Bezruฤova Street no. 3 and 5 in Bratislava. The building is situated in a historical area, therefore the surrounding buildings are very close to the surrounding buildings, which carry significant loads (Figure 1). In addition, the building is based on the place where under water pouring sediments of the Danube with free water are found soils with extremely pressurized water in the neogeneous subsoil. Such boundary conditions have created a prerequisite for the difficult and demanding foundation of an object.



TEXT: Ing. Boris Vrรกbel, PhD.
FOTO: Ing. Libor ล tฤ›rba, Zaklรกdรกnรญ staveb, a. s.

Boris Vrรกbel pรดsobรญ v spoloฤnosti Geotechnik SK, s. r. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Inลพinerske stavby 4/2017.
