Rekonลกtrukcia fasรกdy Nรกrodnรฉho pamiatkovรฉho รบstavu v Ostrave
S vyuลพitรญm izolantu Kingspan Koolthermยฎ K5 Kontaktnรก fasรกdna doska. Pri rekonลกtrukcii pamiatkovo chrรกnenej budovy v centre Ostravy boli primรกrne zohฤพadnenรฉ poลพiadavky projektanta, vyplรฝvajรบce zo zadania novรฉho uลพรญvateฤพa โ NPร, รบzemnรฉho odbornรฉho pracoviska Ostrava.
ลคaลพiskovou poลพiadavkou bolo zachovanie tvarovรฝch proporciรญ a ลกtruktรบry fasรกdy objektu, z ฤoho jasne vyplynula potreba pouลพiลฅ v rรกmci systรฉmu ETICS ฤo najmenลกiu hrรบbku izolantu. Zรกroveล vลกak bolo nutnรฉ splniลฅ poลพiadavky na ฤo najefektรญvnejลกie zateplenie objektu, konkrรฉtne dodrลพaลฅ nielen predpรญsanรฉ, ale aj odporรบฤanรฉ hodnoty sรบฤiniteฤพa prechodu tepla U podฤพa ฤSN 73 0540-2 (v tomto prรญpade U = 0,25 (W/(m2.K)).

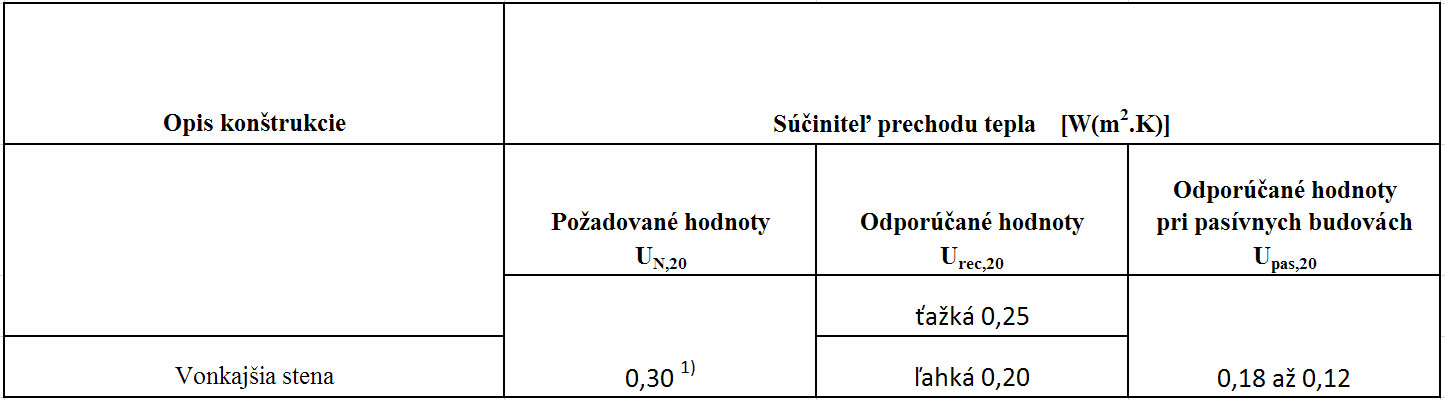

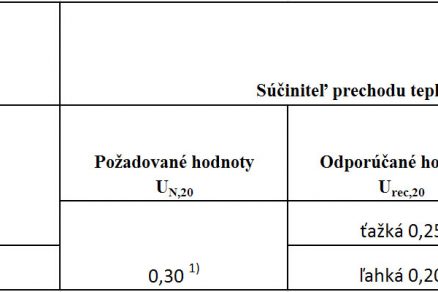

Tab.1: Poลพadovanรฉ hodnoty sรบฤiniteฤพa prechodu tepla konลกtrukciou

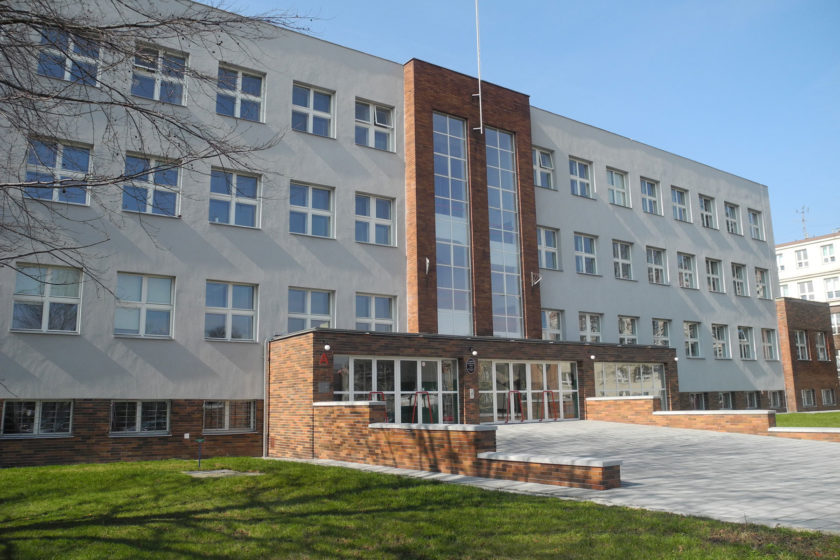

Iลกlo o budovu bรฝvalรฉho Okresnรฉho sociรกlno-zdravotnรญckeho รบstavu z 30. rokov 20. storoฤia. Dom sa vyuลพรญval ako zdravotnรญcke zariadenie aลพ do roku 2010, keฤ oล prejavil zรกujem Nรกrodnรฝ pamiatkovรฝ รบstav. V tomto obdobรญ bol objekt vyhlรกsenรฝ za kultรบrnu pamiatku. V rรกmci rekonลกtrukcie sa rozhodlo o obnove pรดvodnรฉho vzhฤพadu stavby, rekonลกtrukcii interiรฉru a zlepลกenรญ tepelnotechnickรฝch vlastnostรญ.
Rekonลกtrukcia zahลลala:
- novรฉ skladby jednoplรกลกลฅovรฝch plochรฝch striech s klasickรฝm poradรญm vrstiev,
- vysuลกenie a opravu soklovรฉho muriva vrรกtane novej zvislej hydroizolรกcie a drenรกลพe,
- vรฝmenu otvorovรฝch vรฝplnรญ,
- zateplenie obvodovรฝch konลกtrukciรญ systรฉmom ETICS.
Pre investora bolo kฤพรบฤovรฉ hlavne opraviลฅ fasรกdu do ฤo najvernejลกej podoby s pรดvodnou brizolitovou omietkou obsahujรบcou sฤพudu. โJednoduchรฝm porovnanรญm sรบฤiniteฤพov tepelnej vodivosti najฤastejลกie pouลพรญvanรฝch materiรกlov a ich dosadenรญm do tepelnotechnickรฉho vรฝpoฤtu sme vybrali izolรกciu na bรกze tuhej rezolovej peny Kingspan Koolthermยฎ K5 Kontaktnรก fasรกdna doska,โ hovorรญ za projektantov Jiลรญ Vilรกลกek, technik Ateliรฉru DEK v regiรณne Ostrava, Karvinรก a Havรญลov.
| Kingspan Koolthermยฎ K5 Kontaktnรก fasรกdna doska je vyrobenรก z rezolovej peny. Jadro tvorรญ tuhรก rezolovรก pena s uzavretou bunkovou ลกtruktรบrou. Doska mรก na oboch stranรกch povrchovรบ รบpravu, netkanรบ sklotextรญliu, ktorรก sa s jadrom spojรญ v priebehu vรฝrobnรฉho procesu. Vรฝrobok je ลกtandardne dostupnรฝ s rovnรฝm stranami a rozmermi 1 200 ร 400 mm, v prรญpade dosiek s hrรบbkou nad 140 mm s poldrรกลพkou. |
Aplikรกcia Kingspan Kooltherm K5 Kontaktnej fasรกdnej dosky 80mm na stenu z plnรฝch tehรกl 450mm. U=0,235 W/m2K < 0.25 Ur CZ
O materiรกli
Kingspan Koolthermยฎ K5 Kontaktnรก fasรกdna doska dosahuje vynikajรบce hodnoty sรบฤiniteฤพa tepelnej vodivosti (ฮป) โ uลพ od 0,020 W/(m. K). Vฤaka tomuto parametru, potvrdzujรบcemu nadลกtandardnรบ รบฤinnosลฅ dosiek, bolo moลพnรฉ splniลฅ vลกetky poลพiadavky uvedenรฉ vyลกลกie uลพ pri navrhovanej hrรบbke izolantu 80 mm. Nespornou vรฝhodou tohto rieลกenia je nielen estetickรก kvalita fasรกdy (odpadรก efekt tzv. zapustenรฝch okien), ale aj jednoduchลกia realizรกcia zateplenia โ vฤaka pouลพitiu tenkej vrstvy izolรกcie staฤia na jej montรกลพ kotvy s menลกou dฤบลพkou. Pri tradiฤnom izolante by v snahe zlepลกiลฅ parametre budovy o hodnoty stanovenรฉ normou a projektom bolo nutnรฉ aplikovaลฅ naprรญklad minerรกlnu vlnu s hrรบbkou 160 mm. Takรกto hrรบbka by celรบ realizรกciu technicky sลฅaลพila a vรฝslednรฝ dojem z fasรกdy upravenej ETICS by navyลกe nespฤบลal estetickรฉ parametre uvedenรฉ vyลกลกie.

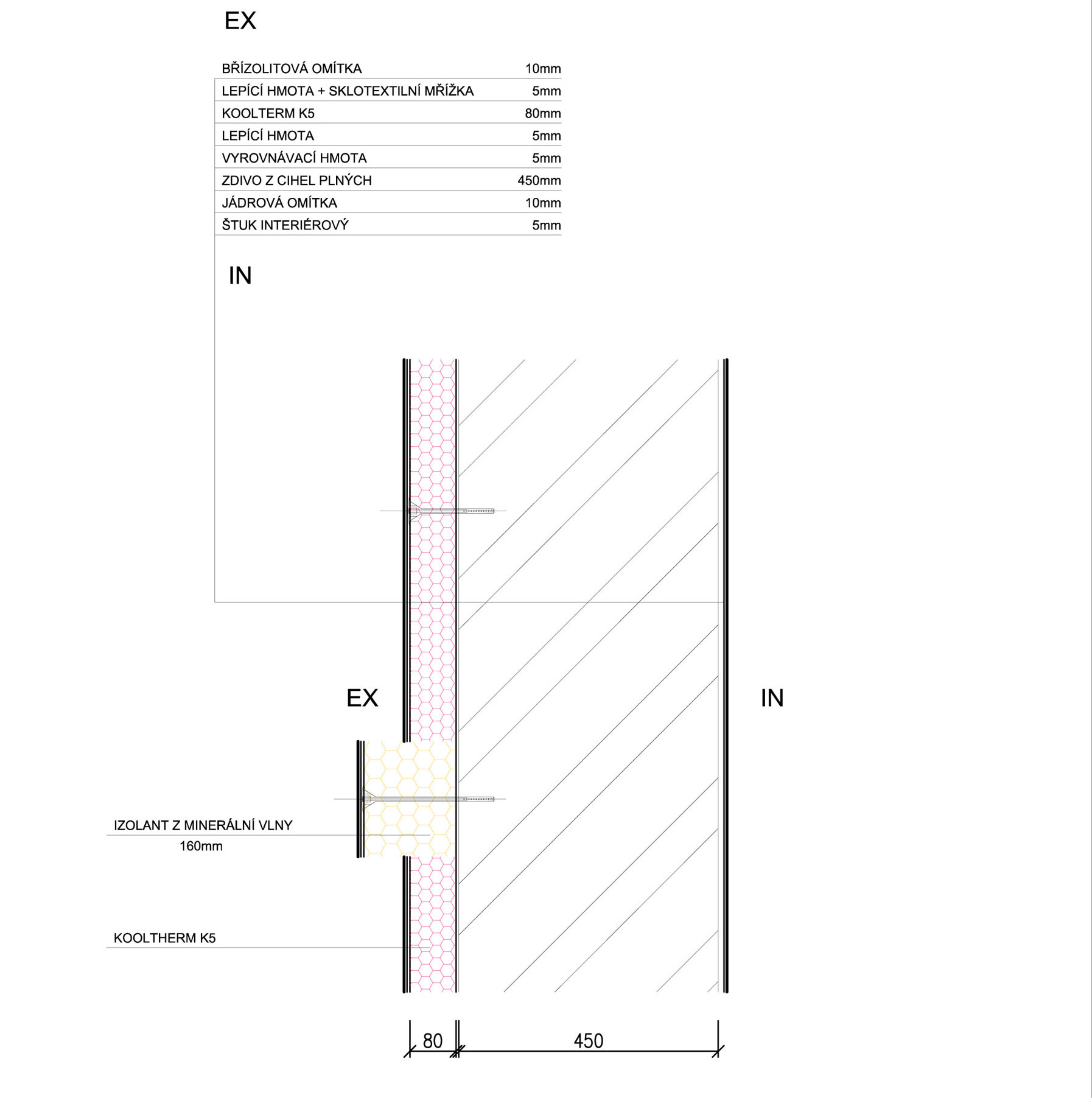

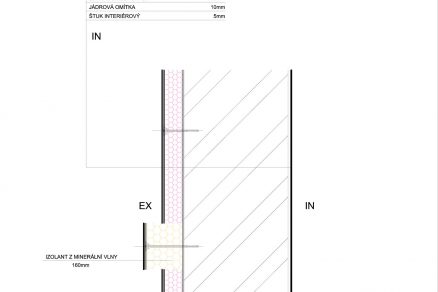

Nasledujรบci detail znรกzorลuje samotnรฉ vyhotovenie ETICS a rovnako tu moลพno posรบdiลฅ zmenu celkovej hrรบbky obvodovรฉho muriva pri pouลพitรญ konvenฤnรฉho izolantu.
Text: Ing. Oldลich Pozdรญlek โ technickรฝ konzultant Kingspan Izolace
