Rekonštrukcie ciest nižších tried so zvýšenou intenzitou nákladnej dopravy

Rast osobnej a nákladnej dopravy zaznamenal v poslednom desaťročí nebývalý rozvoj. Prekonali sa všetky prognózy rozvoja automobilovej dopravy, čo prinieslo zvýšené požiadavky nielen na kapacitu komunikácií, ale aj na životnosť vozoviek. Po zavedení mýta sa zvýšila aj intenzita ťažkej nákladnej dopravy na cestách I. a II. triedy, čo negatívne vplýva na kvalitu a bezpečnosť jazdy. Stav ciest I. a II. triedy je na viacerých miestach Slovenska v havarijnom stave a je len otázkou času, kedy budú tieto úseky prejazdné iba s obmedzeniami.

Problematika rekonštrukcií ciest I. a II. triedy je v súčasnosti veľmi aktuálna. Je pravda, že sa realizujú len úseky v havarijnom stave, projektové práce sú však spracované komplexne na celé úseky. Jedným z príkladov je aj projekt rekonštrukcie úseku cesty II. triedy II/581 od križovatky s cestou č. I/54 (Nové Mesto nad Váhom) po koniec intravilánu mesta Myjava (vrátane mesta), ktorý je dôležitou spojnicou miest Nové Mesto nad Váhom a Myjava s pokračovaním na hranice s Českou republikou. Úsek tvorí aj spojnicu k okolitým obciam v okresoch Nové Mesto nad Váhom a Myjava. Cesta je zrealizovaná s premennou šírkou vozovky od 6,0 po 8,0 m s množstvom lokálnych rozšírení, stykových križovatiek a hospodárskych zjazdov.

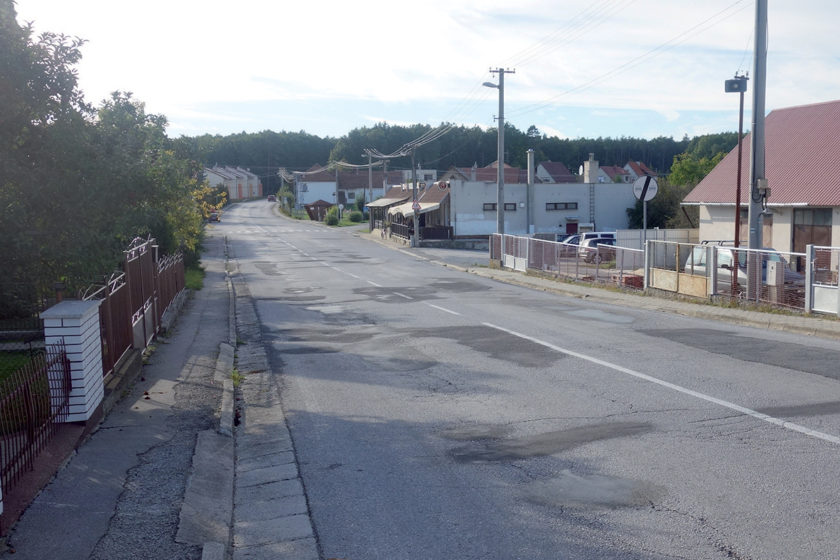

Cesta II/581 tvorí v predmetnom území komunikačný systém, ktorý svojimi súčasnými nevyhovujúcimi technickými parametrami vozovky nespĺňa požiadavky na bezpečnú, bezkolíznu a plynulú premávku zodpovedajúcu ceste II. triedy. Z dôvodu nevyhovujúceho stavebno-technického stavu vozovky a hlavne nárastu ťažkej nákladnej dopravy nepriaznivo vplýva na obce, ktorými prechádza, ako aj na ich priľahlý extravilán.

Cieľom stavby je zlepšiť stavebno-technický stav dotknutého úseku cesty. Návrh tak sleduje také stavebno-technické a bezpečnostné opatrenia, ktoré zvýšia životnosť vozovky, bezpečnosť cestnej premávky, znížia nehodovosť a zmiernia nepriaznivé vplyvy dopravy (hluk, exhaláty, vibrácie atď.). Riešením sú technické opatrenia, ktoré zabezpečia na ceste II/581plynulú a bezpečnú premávku.

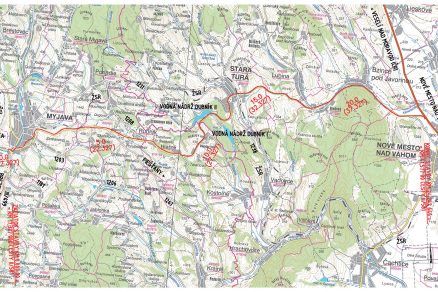

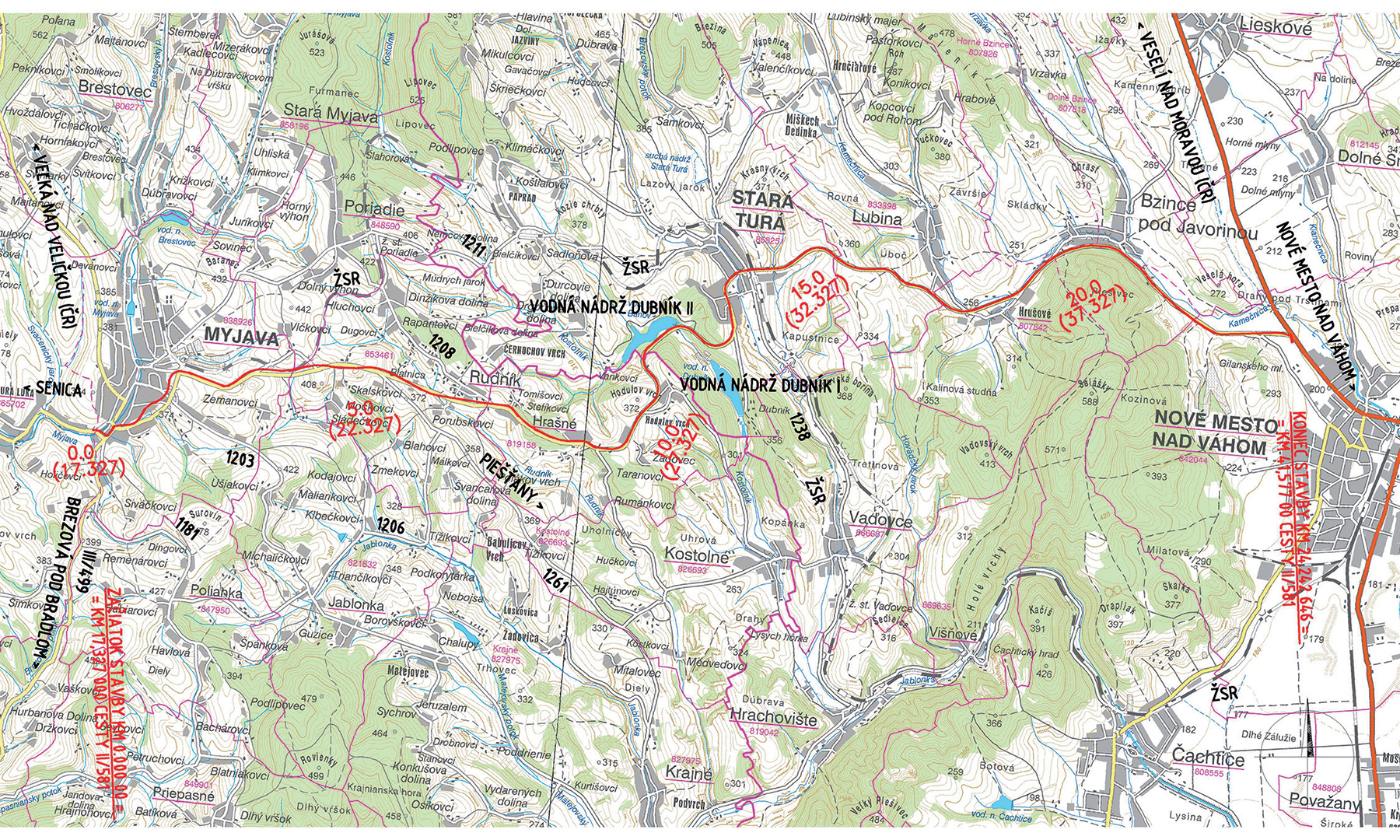

Trasa sa začína na začiatku intravilánu mesta Myjava, prechádza mestom, pokračuje cez obec Hrašné, Starou Turou a končí sa na križovatke s cestou č. I/54 (Nové Mesto nad Váhom).

Súčasťou stavby je aj rekonštrukcia štyroch mostných objektov. Celková dĺžka trasy rekonštruovanej cesty je 24,243 km. Trasa je rozdelená podľa požiadaviek stavebníka na niekoľko samostatných stavebných objektov. Keďže ide o rekonštrukciu existujúcej komunikácie, predpokladajú sa len úpravy jestvujúceho cestného telesa, pričom zemné práce ho budú v maximálnej možnej miere rešpektovať. Stavebné úpravy sú navrhnuté s ohľadom na minimalizovanie záberov.

Meranie a hodnotenie únosnosti asfaltových vozoviek

Účelom merania a hodnotenia únosnosti asfaltových vozoviek pomocou zariadení FWD KUAB je najmä klasifikovať únosnosť vozoviek na úrovni cestnej siete, stanoviť prevádzkovú výkonnosť a zvyškovú životnosť a navrhnúť potrebnú hrúbku zosilnenia vozoviek. Používa sa na:
• meranie a hodnotenie vozoviek navrhnutých v pláne opráv ciest (úroveň projektu),
• meranie a hodnotenie vozoviek v rámci stanovenia degradačných funkcií premenných parametrov,
• meranie a hodnotenie pre potreby plánova­nia na úrovni cestnej siete (pre potreby SSC),
• meranie a hodnotenie na účely riešenia úloh vedecko-technického rozvoja, výskumných úloh a pod.

Vyhodnocovanie meraní

Spôsob vyhodnocovania nameraných údajov závisí od účelu, na ktorý sa majú výsledky hodnotenia použiť. Vyhodnotenie sa môže vykonať ako:
• orientačné hodnotenie únosnosti na úrovni cestnej siete,
• hodnotenie slúžiace ako podklad na stanovenie hrúbky zosilnenia a následné vypracovanie projektovej dokumentácie,
• hodnotenie na tvorbu degradačných modelov.

Analýza výsledkov meraní

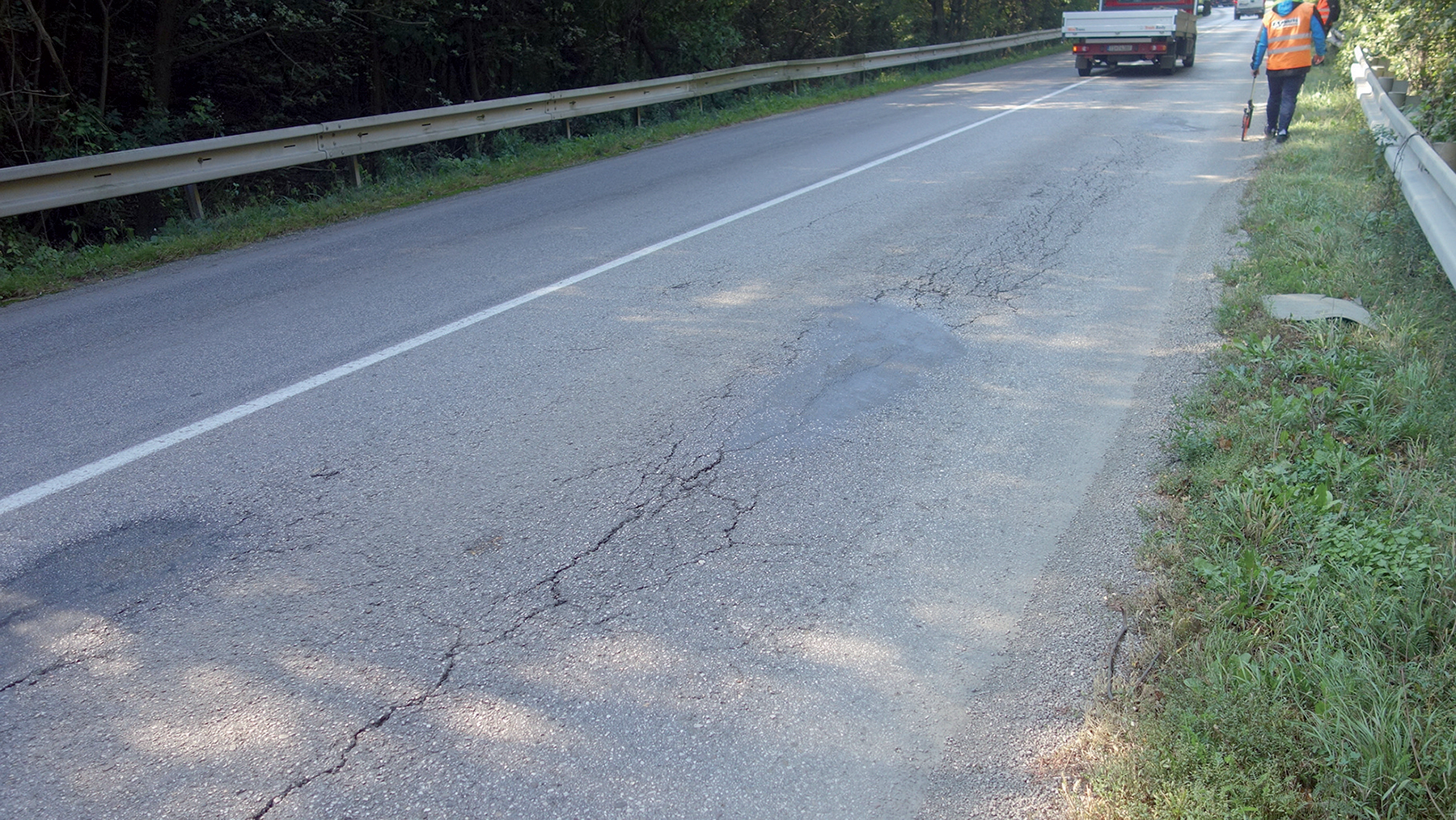

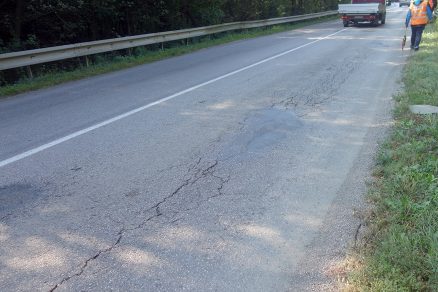

Podkladom na hodnotenie stavu konštrukcií asfaltových vozoviek sú výsledky diagnostiky asfaltovej vozovky, odvodnenia a zemného telesa. Táto diagnostika by mala pomôcť aj pri stanovení príčiny vzniku porúch vozovky. Prieskum vozovky sa realizuje s cieľom stanovenia skladby vozovky, stanovenia vlastností materiálov jednotlivých vrstiev a vlastností podložia. Väčšinou sa realizuje pomocou vývrtov. Optimálnym riešením je vývrt s priemerom 400 mm. V tomto vývrte sa dá realizovať aj meranie časti únosnosti vozovky a podložia.

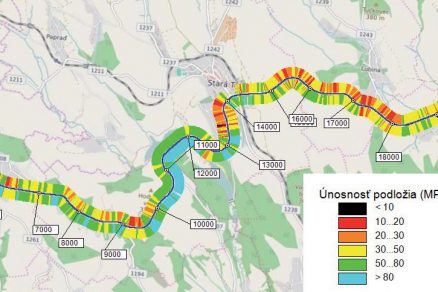

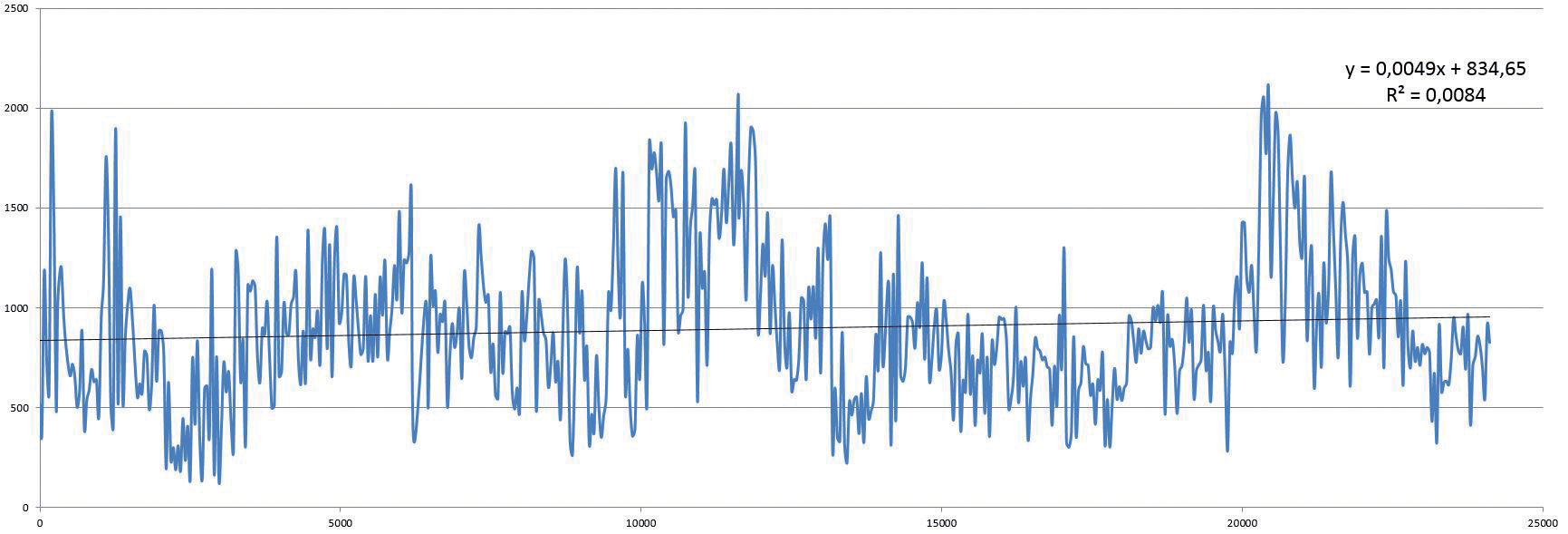

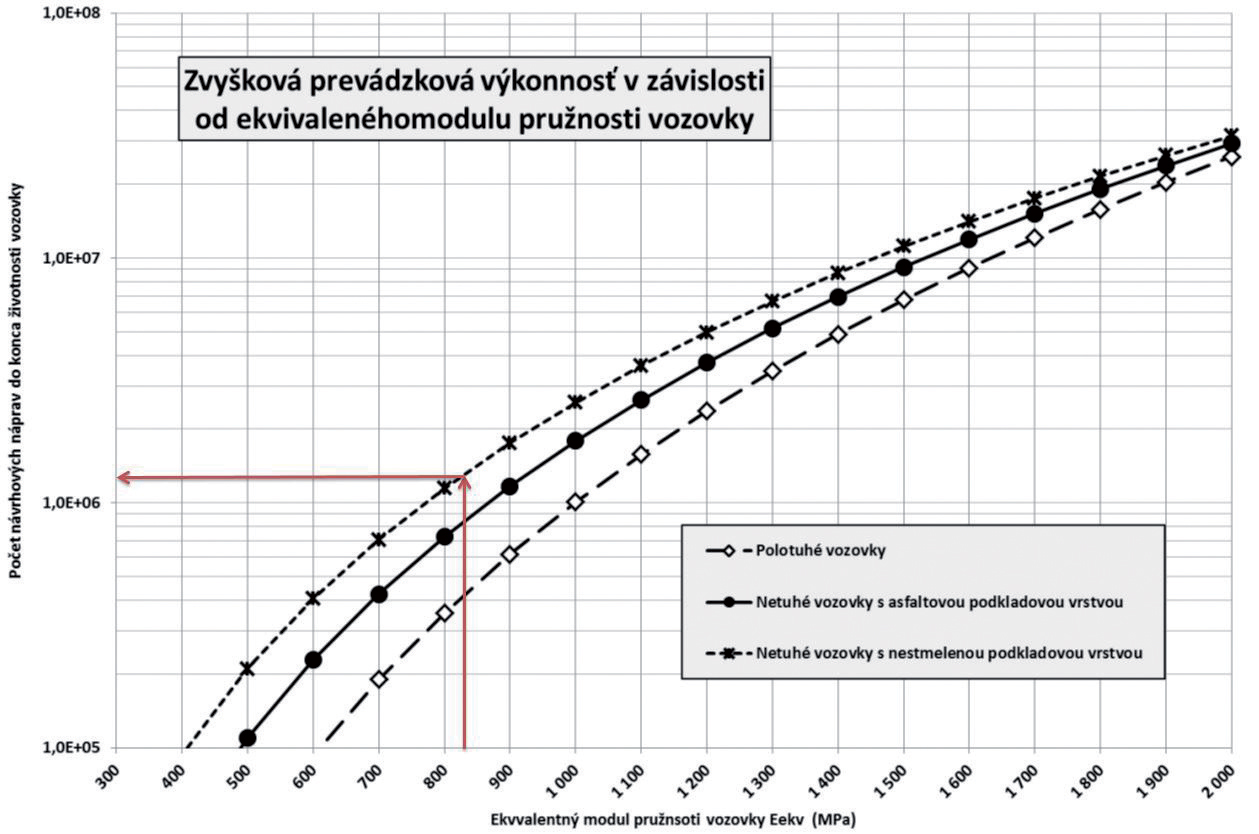

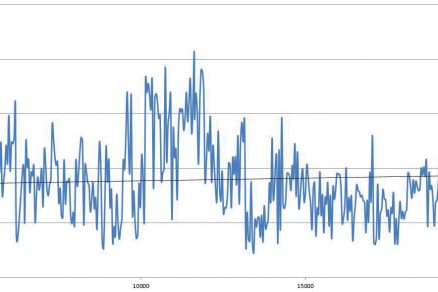

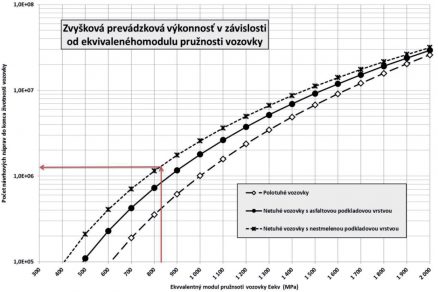

Z podrobnej analýzy výsledkov diagnostiky FWD KUAB (obr. 3), vývrtov a obhliadky trasy cesty II/581 vyplynulo rozdelenie úseku na jednotlivé stavebné objekty. Na základe výpočtu zvyškovej životnosti v zmysle platných TP 058 (06/2012) sa celý riešený úsek rozdelil podľa druhu opravy. Návrh opráv zohľadňuje aj geotechnické poruchy na trase – či už na svahu, alebo v podloží vozovky.

Z analýzy a výpočtov vyplynuli štyri verzie opráv samotnej vozovky (V1 – V4) a tri verzie sanácie podložia (V5 – V7). Každá verzia opravy vozovky bola posúdená z hľadiska únosnosti v zmysle platných TP 058, TP 031 (06/2012, 01/2009) na posudzovanie vozoviek a v zmysle systému hospodárenia s vozovkami TP 024 (10/2006). Z navrhovaných štyroch verzií opráv vozovky sa ako vyhovujúce vyhodnotili verzia V2 a verzia V4.

Verzia V2 pozostáva z odfrézovania dvoch asfaltových vrstiev v celkovej hrúbke 110 mm a položenia dvoch nových vrstiev z AC modifikovaného v celkovej hrúbke 110 mm. Na spodnej hrane ložnej vrstvy bude umiestne­ná sklovláknitá mreža s vysokou pevnosťou v ťahu a tuhosťou GG; 115 × 115 ± 15 kN/m.

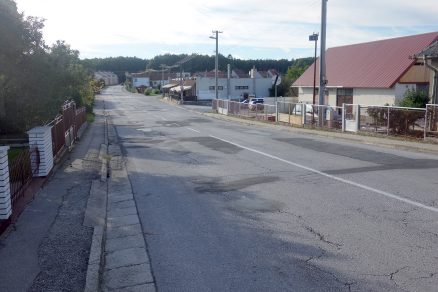

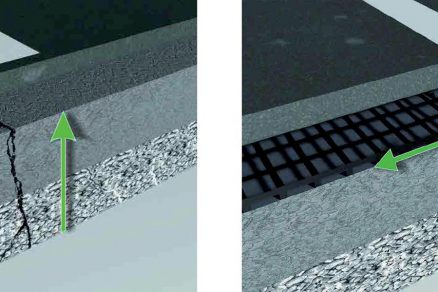

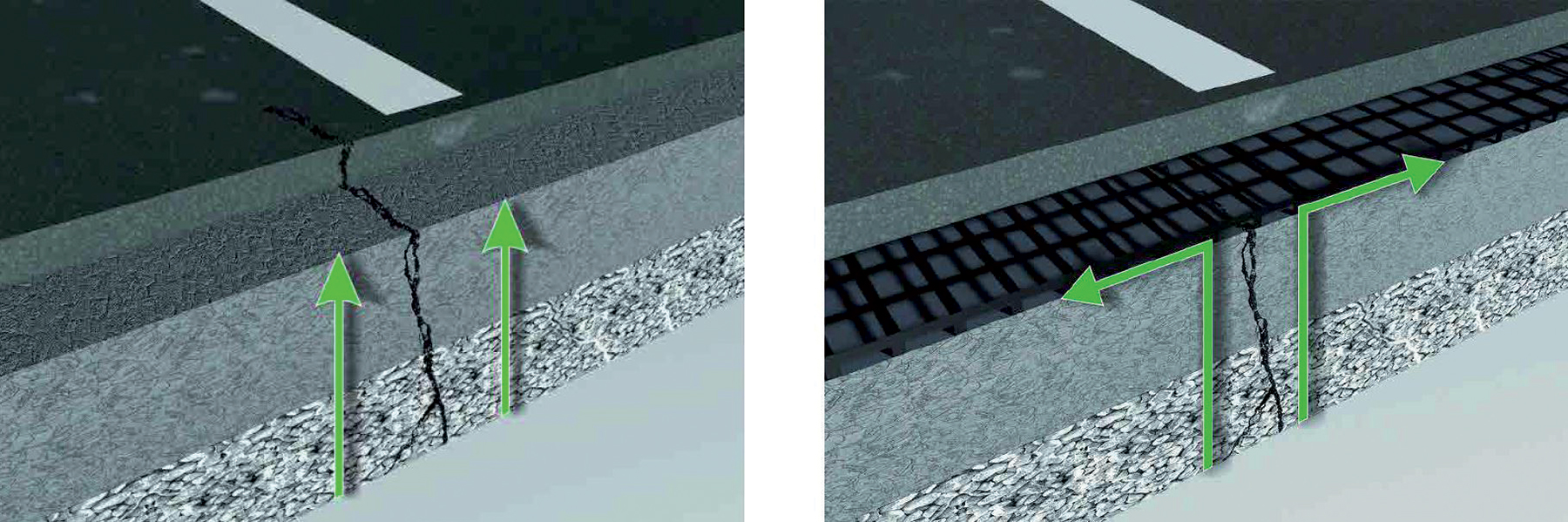

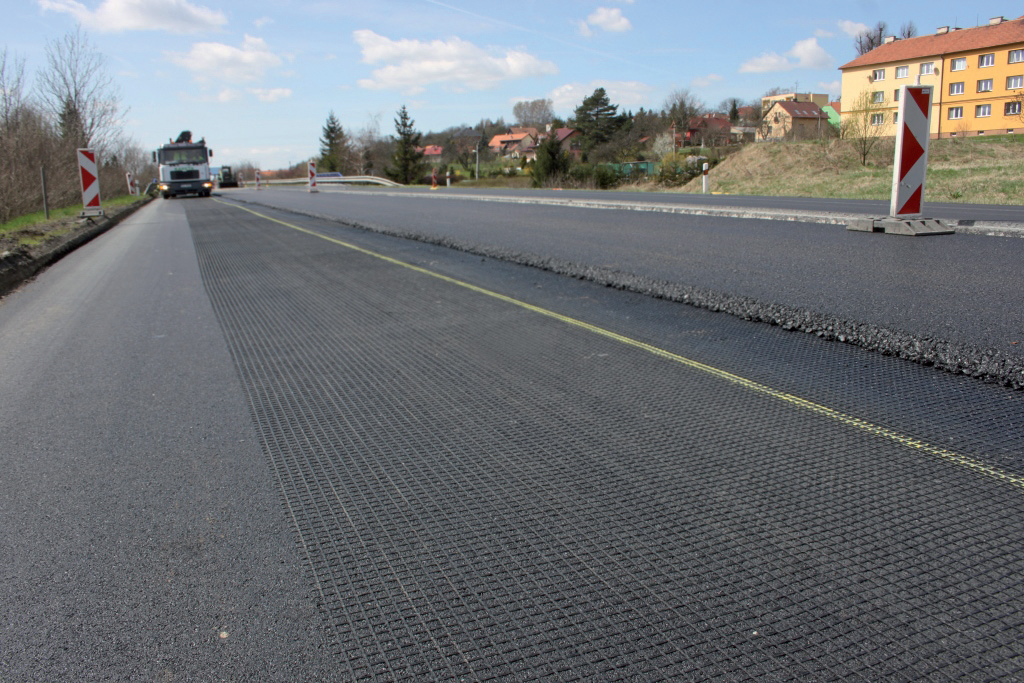

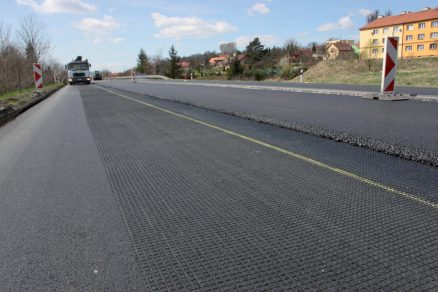

GlasGrid (GG) je sklovláknitá mreža s vysokou pevnosťou v ťahu a tuhosťou, ktorá vytvára optimálne spojenie vrstiev vďaka potiahnutiu sklených vlákien modifikovaným polymérom zaisťujúcim ochranu vlákien. Spodná strana mreže je potiahnutá lepidlom aktivujúcim sa tlakom, ktoré uľahčuje pokládku a zaisťuje polohu mreže. Mreža GG je inštalovaná buď priamo na existujúci povrch vozovky, alebo na vyrovnávaciu podkladovú vrstvu. Pri použití mreže na sanáciu cementobetónových krytov je nevyhnutné položiť najskôr tenkú asfaltovú vrstvu, na ktorú možno následne položiť výrobok. GlasGrid je systém na sanovanie vozoviek a vystuženie asfaltu, ktorý sa používa najmä na oddialenie vzniku reflexných trhlín, pri opravách povrchu po výkopoch, pri rozširovaní jazdnej dráhy, prípadne aj v celej šírke vozovky.

Verzia V4 sa skladá z odbúrania všetkých konštrukčných vrstiev vozovky a následnej realizácie novej vozovky v plnej hrúbke 640 mm. V miestach s nevyhovujúcimi vlastnosťami podložia je navrhnutá úprava podložia pod vozovkou (zemná pláň). Sanácia zemnej pláne pozostáva z výmeny podložia a doplnenia výstužných geomreží a geotextílie. Výmena podložia v troch verziách v hrúbkach 0,5 m, 0,8 m, a 1,0 m bude doplnená výstužnými geomrežami (GGR) s ťahovou pevnosťou 40/40 kN/m, max. predĺžením 6 %, pričom geomreža bude obojsmerná, prípadne trojuholníková. Separačná geotextília (GTX) CBR bude mať parametre min 2,1 kN, predĺženie max 60/60 %, tepelne upravená ťahová pevnosť 12/12 kN/m.

Záver

Cieľom predmetnej stavby je zlepšiť stavebno-technický stav dotknutého úseku cesty. Účelom stavby je navrhnúť stavebno-technické a bezpečnostné opatrenia na zvýšenie životnosti vozovky, zvýšenie bezpečnosti cestnej premávky, zníženie nehodovosti, zmiernenie nepriaznivých vplyvov dopravy (hluk, exhaláty, vibrácie atď.). Z celkovej dĺžky trasy by sa mal tento rok realizovať iba jeden úsek s dĺžkou 1,245 km. Dôvodom sú ako vždy peniaze. Havarijných úsekov je síce viac, lenže financií, ktoré bude investor (Trenčiansky samosprávny kraj) čerpať z eurofondov, je málo. Samotné výzvy na toto čerpanie sú časovo obmedzené a počet kritických úsekov nielen na tejto trase bude v budúcnosti len a len pribúdať. Preto treba už teraz popremýšľať, akou formou zabezpečíme v budúcnosti financie na rekonštrukciu vybraných ciest všetkých tried vrátane mostov, z ktorých mnohé sú už teraz takisto v havarijnom stave.
