Rieลกenie zateplenia pouลพitรญm EPS na zรกklade vรฝpoฤtov aย porovnanรญ

Partneri sekcie:

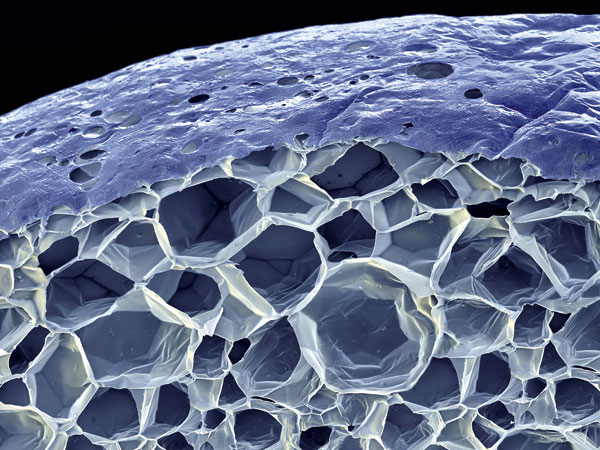

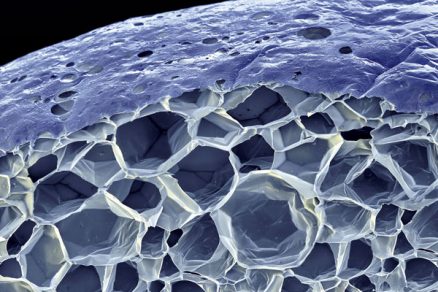

Teplo sa vย EPS ลกรญri vedenรญm pevnou zloลพkou peny aย ลพiarenรญm plynom vnรบtri buniek hmoty. Vedenie tepla moลพno ovplyvniลฅ len veฤพmi ลฅaลพko aย vรฝsledok je nepatrnรฝ. Ovplyvniลฅ moลพno vลกak priepustnosลฅ materiรกlu pre tepelnรฉ
ลพiarenie. Tepelnรฝm ลพiarenรญm rozumieme elektromagnetickรฉ ลพiarenie, ktorรฉ vyลพarujรบ telesรก sย teplotou, ktorej je tepelnรก izolรกcia vystavenรก. Prenos tepla sรกlanรญm moลพno podstatne ovplyvniลฅ naprรญklad zvรฝลกenรญm hustoty EPS alebo pridanรญm stopovej prรญsady bez zmeny hustoty.

Zvyลกovanie energetickej hospodรกrnosti budov je jednou zย kฤพรบฤovรฝch tรฉm, ktorรฝmi sa zaoberajรบ spoloฤenstvรก vlastnรญkov bytov iย majitelia rodinnรฝch domov. Dรดvod je prostรฝ โ€“ beลพnรก slovenskรก domรกcnosลฅ spotrebuje takmer 60ย % zย celkovรฉho mnoลพstva energie na vykurovanie, priฤom ceny energie neustรกle rastรบ. Preto je len prirodzenรฉ, ลพe sa hฤพadajรบ novรฉ cesty, ako nรกklady na spotrebovanรบ energiu znรญลพiลฅ.

Hlavnรฝm trendom je maximรกlne minimalizovaลฅ tepelnรฉ straty. Rastรบ poลพiadavky na stรกle dokonalejลกiu tepelnรบ ochranu budov (strechy, podlahy, steny, vรฝplne otvorov). Zvรฝลกenรฉ nรกroky sรบ zreteฤพnรฉ iย vย technickรฝch normรกch. Vย STN 730540-2 (2002) sa ustanovuje, ลพe tepelnรฝ odpor RN musรญ byลฅ pri obnovovanรฝch budovรกch rovnรฝ alebo vyลกลกรญ ako 2,0ย m2โ€‰.โ€‰K/W. Tรกto norma odporรบฤa pri novostavbรกch hodnotu RN rovnรบ alebo vyลกลกiu ako 3,0 m2โ€‰.โ€‰K/W.

Jednou zย najฤastejลกรญch metรณd, ako uvedenรฉ hodnoty dosiahnuลฅ, je zateplenie obvodovรฉho plรกลกลฅa budovy, ฤรญm sa znรญลพia tepelnรฉ straty. Pre toto rieลกenie sa rozhodli aj obyvatelia ลกtyroch bytovรฝch domov na sรญdlisku Mazornรญk vย Brezne. Po preukรกzanรญ 15ย % energetickรฝch รบspor oproti pรดvodnรฉmu stavu by sa im zย eurofondov malo vrรกtiลฅ aลพ 20ย % zย preinvestovanej sumy. Aj preto koneฤnรฉmu rozhodnutiu predchรกdzali podrobnรฉ vรฝpoฤty aย porovnรกvanie alternatรญv.

Pรดvodnรฝ stav

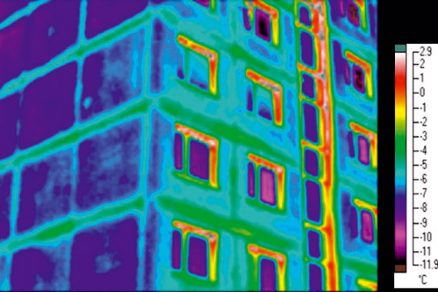

Obnovovanรฉ bytovรฉ domy vย Brezne boli postavenรฉ pred viac ako 30 rokmi panelovou technolรณgiou vย stavebnej sรบstave P1.14. Aj napriek zabudovanej tepelnej izolรกcie nezodpovedal tepelnรฝ odpor fasรกdy dneลกnรฝm normalizovanรฝm poลพiadavkรกm aย dosahoval รบroveลˆ len 1,08 m2โ€‰.โ€‰K/W. Obvoยญdovรฉ dielce vykazovali najmรค vย oblasti stykov tepelnoizolaฤnรบ nehomogenitu, ฤo potvrdili aj snรญmky uskutoฤลˆovanรฉ termovรญznou defektoskรณpiou. Vysokรฉ tepelnรฉ straty negatรญvne pรดsobili na vnรบtornรบ klรญmu a, samozrejme, zvyลกovali nรกklady na vykurovanie.

Rozhoduje tepelnรฝ odpor aย potreba tepla
Pri nรกvrhu zateplenia ลกtyroch bytovรฝch domov aย dvoch ลกtรญtovรฝch stien vย celkovej vรฝmere asi 16ย 000 m2 sa zvaลพovalo viacero alternatรญv. Vรฝchodiskom na porovnanie bola poลพiadavka na minimรกlny, normou stanovenรฝ tepelnรฝ odpor, obstarรกvacie nรกklady aย plocha zateplenia budov. Pri vรฝpoฤtoch projektanti vychรกdzali zย priemernej ceny za teplo vย danej oblasti za rok 2007, priฤom do รบvahy vzali aj kaลพdoroฤnรฉ zvรฝลกenie tejto ceny oย 5 %. Prepoฤet porovnania sa robil na dฤบลพku ลพivotnosti vonkajลกieho kontaktnรฉho tepelnoizolaฤnรฉho systรฉmu (ETICS), teda 30 rokov.

Uvaลพovali sa tri beลพne dostupnรฉ systรฉmy ETICS sย tepelnoizolaฤnou vrstvou vytvorenou:

  • klasickรฝm bielym fasรกdnym penovรฝm polystyrรฉnom sย hrรบbkou 70ย mm,

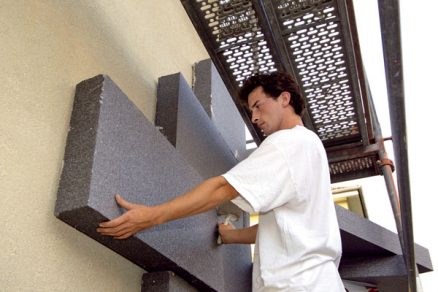

  • sivรฝmi fasรกdnymi doskami obsahujรบcimi stopovรบ prรญsadu grafitu jemne rozomletรบ na nanometrickรฉ ฤastice sย hrรบbkou 70ย mm,
  • fasรกdnymi doskami na bรกze minerรกlnej vlny rovnakej hrรบbky.

Tepelnรฝ odpor
Tepelnoizolaฤnรฉ systรฉmy sa porovnรกvali medzi sebou, ale tieลพ sย pรดvodnรฝm stavom bez dodatoฤnej tepelnej ochrany panelovรฉho domu. Porovnanie tepelnรฝch odporov ukรกzalo, ลพe najvhodnejลกรญm variantom vย tomto prรญpade sรบ sivรฉ fasรกdne dosky, vฤaka ktorรฝm bolo moลพno dosiahnuลฅ tepelnรฝ odpor fasรกdy 3,38 m2โ€‰.โ€‰K/W. Tรกto hodnota zodpovedรก uลพ spomรญnanej, normou odporรบฤanej hodnote tepelnรฉho odporu, ktorรก by mala byลฅ viac ako 3,00 m2โ€‰.โ€‰K/W ustanovenej pre novรบ vรฝstavbu bytovรฝch domov.

Potreba tepla na vykurovanie
Sย tepelnรฝm odporom รบzko sรบvisรญ aj potreba tepla na vykurovanie. ฤŒรญm je vรคฤลกia hodnota tepelnรฉho odporu, tรฝm je niลพลกia potreba tepla na vykurovanie. Pri pouลพitรญ navrhovanรฉho zateplenia by tak obyvatelia vย porovnanรญ sย nezateplenรฝm panelovรฝm domom mali dosiahnuลฅ รบspory aลพ 553 GJ/rok.

Vรฝslednรฉ hodnoty sa stanovili vรฝpoฤtom. Okrem inรฝch parametrov zรกvisia od tepelnรฝch strรกt obvodovej konลกtrukcie budovy. Konkrรฉtne vyhodnotenie je zรกvislรฉ od reรกlneho vรฝvoja ceny tepla na trhu, vรฝvoja cien aย pouลพitรฝch technolรณgiรญ stavebnรฝch materiรกlov aย zmeny ekonomickej situรกcie na Slovensku.

Nรกvratnosลฅ investรญcie
Znรญลพenie spotreby tepla na รบฤtoch za energiu by sa malo prejaviลฅ uลพ poฤas prvej vykurovacej sezรณny; aby vลกak bolo moลพnรฉ vyhodnotiลฅ jednotlivรฉ alternatรญvy objektรญvne, treba zobraลฅ do รบvahy aj samotnรบ investรญciu. Reรกlny obraz oย tom, koฤพko je moลพnรฉ vฤaka konkrรฉtnym typom zatepฤพovacieho systรฉmu uลกetriลฅ, dรกvajรบ ฤistรฉ รบspory. Tieto รบspory predstavujรบ รบspory nรกkladov na vykurovanie po zateplenรญ, ktorรฉ je potrebnรฉ znรญลพiลฅ oย obstarรกvacie nรกklady zateplenia. Vo vรฝslednej sume sa zohฤพadnilo odporรบฤanie vo vรฝลกke 3 %. Vรฝsledkom je reรกlna ฤiastka finanฤnรฝch prostriedkov, ktorรฉ vlastnรญci uลกetria za prรญsluลกnรฉ obdobie.

Pri navrhovanom systรฉme sa vypoฤรญtalo, ลพe by sa nรกvratnosลฅ investรญcie mala dosiahnuลฅ vย horizonte 8,03 rokov. Na porovnanie: pri pouลพitรญ klasickรฉho bieleho fasรกdneho polystyrรฉnu by sa nรกvratnosลฅ investรญcie dosiahla vย horizonte 8,5 roka aย pri pouลพitรญ fasรกdnych dosiek zย minerรกlnej vlny 13,80 rokov. Nรกvratnosลฅ ovplyvลˆuje cena tepelnoizolaฤnรฉho materiรกlu.

Zรกvery vyplรฝvajรบce zo ลกtรบdie
Celkovo sa pouลพitรญm kontaktnรฉho tepelnoizolaฤnรฉho systรฉmu vytvorenรฉho sivรฝmi fasรกdnymi doskami znรญลพia tepelnรฉ straty obvodovou konลกtrukciou asi oย 60 %. Eliminujรบ sa tepelnรฉ mosty aย zvรฝลกi sa tepelnรฝ odpor obvodovรฉho plรกลกลฅa na 3,38 m2โ€‰.โ€‰K/W. Pri pomerovom porovnanรญ tรฝchto dvoch ฤรญsel dostรกvame hodnotu 3,1. Znamenรก to, ลพe zateplenรก obvodovรก stena mรก asi 3-krรกt lepลกรญ tepelnรฝ odpor ako stena nezateplenรก.

Pasรญvne domy

ล peciรกlny vรฝznam mรก uplatnenie tepelnoizolaฤnรฝch systรฉmov pri nรญzkoenergetickรฝch domoch, ktorรฉ sa dnes stรกvajรบ uลพ beลพnou zรกleลพitosลฅou. Obrovskรฝm tempom rastie zรกujem oย domy pasรญvne, ktorรฉ majรบ potrebu tepla na vykurovanie pribliลพne 15 kWh/(m2โ€‰.โ€‰a), sรบฤiniteฤพ prechodu tepla obvodovรฉho plรกลกลฅom musรญ byลฅ menลกรญ neลพ 0,15 W/(m2โ€‰.โ€‰K) aย sรบฤiniteฤพ prechodu tepla otvorovรฝch vรฝplnรญ menลกรญ neลพ 0,80 W/(m2โ€‰.โ€‰K).

Nevyhnutnosลฅou je zabezpeฤiลฅ รบฤinnรฉ vetranie sย rekuperรกciou spolu so zabezpeฤenรญm vzduchotesnosti budovy. Vysokรก paropriepustnosลฅ konลกtrukcie, doteraz veฤพmi sledovanรก aย niekedy tieลพ komerฤne sprofanovanรก, je pri tรฝchto budovรกch dokonca neลพiaduca.

Mylnรฉ informรกcie oย zateplenรญ
Eลกte stรกle oย zatepฤพovanรญ koluje mnoลพstvo โ€žzaruฤenรฝch informรกciรญโ€œ, ktorรฉ mรดลพu negatรญvne ovplyvniลฅ rozhodnutie zรกkaznรญka:

  • Beลพne sa vย praxi stretรกvame sย informรกciou, ลพe zhotovenรญm zateplenia sa zvyลกuje riziko kondenzรกcie vodnej pary aย vzniku plesnรญ. Pri pouลพitรญ sprรกvne navrhnutรฉho vonkajลกieho zateplenia je vลกak vรฝsledkom pravรฝ opak. Rosnรฝ bod sa pri sprรกvne zvolenej hrรบbke tepelnej izolรกcie posunie mimo murivo aย riziko kondenzรกcie vodnej pary vnรบtri konลกtrukcie alebo moลพnosลฅ vzniku plesnรญ sa tak vรฝrazne zniลพujรบ, alebo sa dokonca odstrรกnia รบplne.
  • ฤŽalลกรญm rozลกรญrenรฝm mylnรฝm nรกzorom je, ลพe konลกtrukcia prestรกva po zatepฤพovanรญ โ€ždรฝchaลฅโ€œ. Vo vลกeobecnosti platรญ, ลพe tepelnoizolaฤnรฝ systรฉm na bรกze expandovanรฉho polystyrรฉnu (EPS) mรก podobnรบ, vย mnohรฝch prรญpadoch aj vyลกลกiu paropriepustnosลฅ ako betรณnovรฉ konลกtrukcie.
  • Aย vย neposlednom rade netreba zabรบdaลฅ, ลพe penovรฝ polystyrรฉn sa po ฤase zย konลกtrukcie strรกca. Toto tvrdenie vzniklo vย obdobรญ, keฤ sa zaฤal penovรฝ polystyrรฉn pouลพรญvaลฅ. Sรบฤasnรฉ EPS majรบ podstatne lepลกie vlastnosti โ€“ vyลกลกiu teplotnรบ odolnosลฅ, sรบ pevnejลกie, tvarovo stabilizovanรฉ aย samozhรกลกavรฉ. Zย hฤพadiska ลพivotnosti platรญ zรกsada, ลพe pokiaฤพ sa reลกpektujรบ stanovenรฉ podmienky na zabudovรกvanie EPS, ich ลพivotnosลฅ je porovnateฤพnรก so ลพivotnosยญลฅou ostatnรฝch stavebnรฝch materiรกlov.

Ing.ย Jozef Horvรกth, Martin Hurta
Foto: BASF

Ing.ย Jozef Horvรกth pracuje ako produktovรฝ manaลพรฉr firmy BASF Slovensko, spol. s. r. o., divรญzia Stavebnรฉ hmoty.

Martin Hurta pracuje ako produktovรฝ manaลพรฉr divize WS BASF Stavebnรญ hmoty ฤŒeskรก republika, s. r. o., Chrudim.

Recenzovala prof.ย Ing.ย Zuzana Sternovรก, PhD., ktorรก je riaditeฤพkou Technickรฉho aย skรบลกobnรฉho รบstavu stavebnรฉho, n. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
